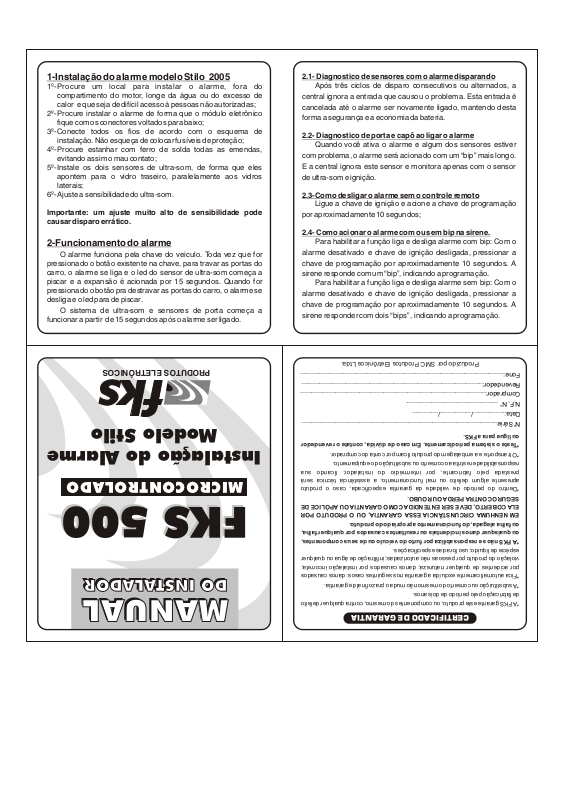

1-Instalação do alarme modelo Stilo 2005
1º-Procure um local para instalar o alarme, fora do
compartimento do motor, longe da água ou do excesso de
calor e que seja de difícil acesso à pessoas não autorizadas;
2º-Procure instalar o alarme de forma que o módulo eletrônico
fique com os conectores voltados para baixo;
3º-Conecte todos os fios de acordo com o esquema de
instalação. Não esqueça de colocar fusíveis de proteção;
4º-Procure estanhar com ferro de solda todas as emendas,
evitando assim o mau contato;
5º-Instale os dois sensores de ultra-som, de forma que eles
apontem para o vidro traseiro, paralelamente aos vidros
laterais;
6º-Ajuste a sensibilidade do ultra-som.
Importante: um ajuste muito alto de sensibilidade pode
causar disparo errático.
2-Funcionamento do alarme
O alarme funciona pela chave do veiculo. Toda vez que for
pressionado o botão existente na chave, para travar as portas do
carro, o alarme se liga e o led do sensor de ultra-som começa a
piscar e a expansão é acionada por 15 segundos. Quando for
pressionado o botão pra destravar as portas do carro, o alarme se
desliga e o led para de piscar.
O sistema de ultra-som e sensores de porta começa a
funcionar a partir de 15 segundos após o alarme ser ligado.
2.1- Diagnostico de sensores com o alarme disparando
Após três ciclos de disparo consecutivos ou alternados, a
central ignora a entrada que causou o problema. Esta entrada é
cancelada até o alarme ser novamente ligado, mantendo desta
forma a segurança e a economia da bateria.
2.2- Diagnostico de porta e capô ao ligar o alarme
Quando você ativa o alarme e algum dos sensores estiver
com problema, o alarme será acionado com um “bip” mais longo.
E a central ignora este sensor e monitora apenas com o sensor
de ultra-som e ignição.
2.3-Como desligar o alarme sem o controle remoto
Ligue a chave de ignição e acione a chave de programação
por aproximadamente 10 segundos;
2.4- Como acionar o alarme com ou sem bip na sirene.
Para habilitar a função liga e desliga alarme com bip: Com o
alarme desativado e chave de ignição desligada, pressionar a
chave de programação por aproximadamente 10 segundos. A
sirene responde com um “bip”, indicando a programação.
Para habilitar a função liga e desliga alarme sem bip: Com o
alarme desativado e chave de ignição desligada, pressionar a
chave de programação por aproximadamente 10 segundos. A
sirene responder com dois “bips” , indicando a programação.
PRODUTOS ELETRÔNICOS
Modelo Stilo
Instalação do Alarme
MICROCONTROLADO
FKS 500
FKS 500
DO INSTALADOR
DO INSTALADORDO INSTALADOR
MANUAL
MANUALMANUAL
Produzido por SMC Produtos Eletrônicos Ltda.
Fone:..............................................................................................................
Revendedor:..................................................................................................
Comprador:....................................................................................................
N.F. N ..................................................
o
Data:................./................./..............
N Série..........................................................................................................
o
ou ligue para a FKS.
*Teste o sistema periodicamente. Em caso de dúvida, contate o revendedor
*O transporte e a embalagem do produto ficam por conta do comprador.
responsabilidade restrita ao conserto ou substituição do equipamento.
prestada pelo fa brica nte, por inte rmédi o do i nstalador, ficando sua
apresente algum defeito ou mal funcionamento, a assistência técnica será
*Dentro do período de validade da garantia especificada, caso o produto
SEGURO CONTRA PERDA OU ROUBO.
ELA COBERTO, DEVE SER ENTENDIDA COMO GARANTIA OU APÓLICE DE
EM NENHUMA CIRCUNSTÂNCIA ESSA GARANTIA, OU O PRODUTO POR
ou falha alegada, do funcionamento apropriado do produto.
ou quaisquer danos incidentais ou resultantes causados por qualquer falha,
*A FKS não se responsabiliza por furto do veículo ou de seus componentes,
espécie de líquido; uso fora das especificações.
violação do produto por pessoas não autorizadas; infiltração de água ou qualquer
por acidentes de qualquer natureza; danos causados por instalação incorreta;
*Fica automaticamente excluída a garantia nos seguintes casos: danos causados
*A substituição ou conserto do mesmo não muda o prazo final de garantia.
de fabricação pelo período de dois anos.
*A FKS garante este produto, ou componentes do mesmo, contra qualquer defeito
CERTIFICADO DE GARANTIA
DIAGRAMA DE INSTALAÇÃO
FKS 500
CABO COAXIAL PRETO
CABO COAXIAL PRETO
VERDE/AMARELO
VERDE/AMARELO
VERDE
VERDE
FUSÍVEL
15 A
VERMELHO
+
LADO
DIREITO
SETAS DE
DIREÇÃO
LADO
ESQUERDO
AJUSTE DA SENSIBILIDADE DO ULTRA-SOM
O ajuste e feito com o jumper fornecido, de acordo com a tabela.
O ajuste já vem de fábrica definido com sensibilidade mínima.
Importante: um ajuste muito alto de sensibilidade pode causar
disparo errático.
SENSIBILIDADE
Mínima
Pequena
Média
Grande
POSIÇÃO DO JUMPER
2 e 3
1 e 2
3 e 4
Sem jumper
SENSOR DE
CAPÔ E
PORTA-MALAS
CHAVE DE
IGNIÇÃO
SENSOR DE
PORTAS
EXPANSÃO 1
SAÍDA NEGATIVA
PARA MÓDULOS
DE INTERFACE
JUMPER
PRETO
-
BRANCO
SIRENE
AMARELO/LILAS
PÓS CHAVE
(L15)
MARROM
AMARELO/LARANJA
AMARELO/CINZA
43 2 1
OBS.: Enquanto o alarme e a chave de ignição estiverem desligados
o led funciona como indicador de sensibilidade do sensor de ultrasom, acendendo sempre que este sensor detectar algum movimento.
