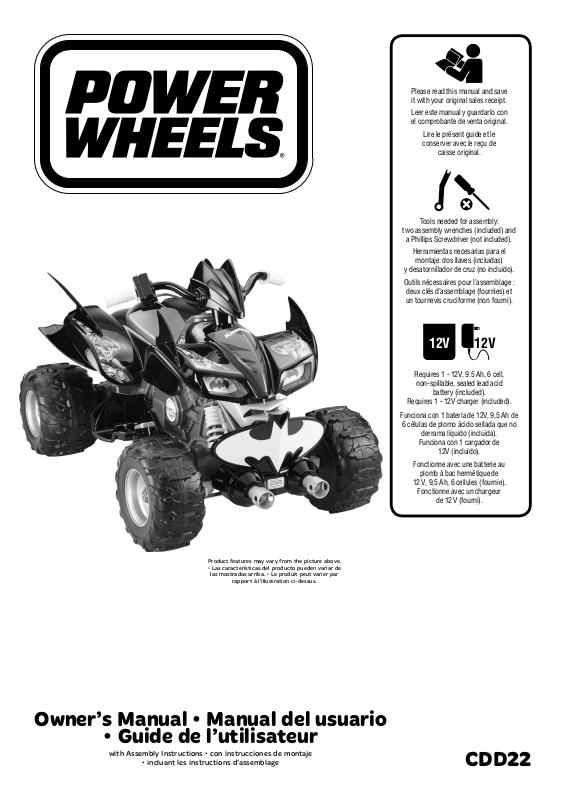

Fisher-Price CDD22 Instruction Sheet
Please read this manual and save
it with your original sales receipt.
Leer este manual y guardarlo con
el comprobante de venta original.
Lire le présent guide et le
conserver avec le reçu de
caisse original.
Tools needed for assembly:
two assembly wrenches (included) and
a Phillips Screwdriver (not included).
Herramientas necesarias para el
montaje: dos llaves (incluidas)
y desatornillador de cruz (no incluido).
Outils nécessaires pour l’assemblage :
deux clés d’assemblage (fournies) et
un tournevis cruciforme (non fourni).
12V 12V
Product features may vary from the picture above.
• Las características del producto pueden variar de
las mostradas arriba. • Le produit peut varier par
rapport à l’illustration ci-dessus.
Requires 1 - 12V, 9.5 Ah, 6 cell,
non-spillable, sealed lead acid
battery (included).
Requires 1 - 12V charger (included).
Funciona con 1 batería de 12V, 9,5 Ah de
6 células de plomo ácido sellada que no
derrama líquido (incluida).
Funciona con 1 cargador de
12V (incluido).
Fonctionne avec une batterie au
plomb à bac hermétique de
12 V, 9,5 Ah, 6 cellules (fournie).
Fonctionne avec un chargeur
de 12 V (fourni).
Owner’s Manual • Manual del usuario
• Guide de l’utilisateur
with Assembly Instructions • con instrucciones de montaje
• incluant les instructions d’assemblage
CDD22
CONSUMER INFORMATION INFORMACIÓN AL CONSUMIDOR
RENSEIGNEMENTS POUR LES CONSOMMATEURS
• Read this manual carefully for important safety
information and operating instructions before using
your vehicle. Keep these instructions for future
reference, as they contain important information.
• Age: 3 - 7 years.
Weight Limit: 65 lb (29.5 kg).
• Your new vehicle requires adult assembly. Please
set aside at least 45 minutes for assembly.
• The Parts pages and the Assembly instructions
begin on page 6.
• Use this vehicle ONLY outdoors. Most interior
flooring can be damaged by riding this vehicle
indoors. Fisher-Price
damage to the floor if the vehicle is used indoors.
• Use ONLY a Power Wheels® battery and charger
with this product. Use of any other battery or
charger will damage your vehicle.
• Before first time use, you must charge the
battery at least 18 hours (but no more than
30 hours). Please see the Battery Charging
section for detailed instructions.
• The battery charger is not a toy.
• Your Power Wheels® 12 volt battery is equipped
with a built-in thermal fuse. The thermal fuse is
a self-resetting safety device which automatically
“trips” and shuts down operation of the vehicle
if the vehicle is overloaded or the driving
conditions too severe. Once a fuse has “tripped”,
remove your foot from the pedal and wait
approximately 25 seconds before operating the
vehicle again. To avoid repeated automatic shutdowns, avoid severe driving conditions.
• If a thermal fuse in a battery continually trips
under normal driving conditions, please call
us at 1-800-348-0751 (US and Canada)
or 59-05-51-00 Ext. 5206 or
01-800-463-59-89 (México).
• Power Wheels® maintains an independently
owned and operated Authorized Service Center
network in the United States and Canada. These
authorized service centers will repair or replace
parts under warranty at no extra charge, and
can perform non-warranty repairs for a minimal
charge. To find the authorized service center near
you, please visit us online at powerwheels.com
or call 1-800-348-0751.
• Register your vehicle (United States and
Canada). Please visit us at powerwheels.com.

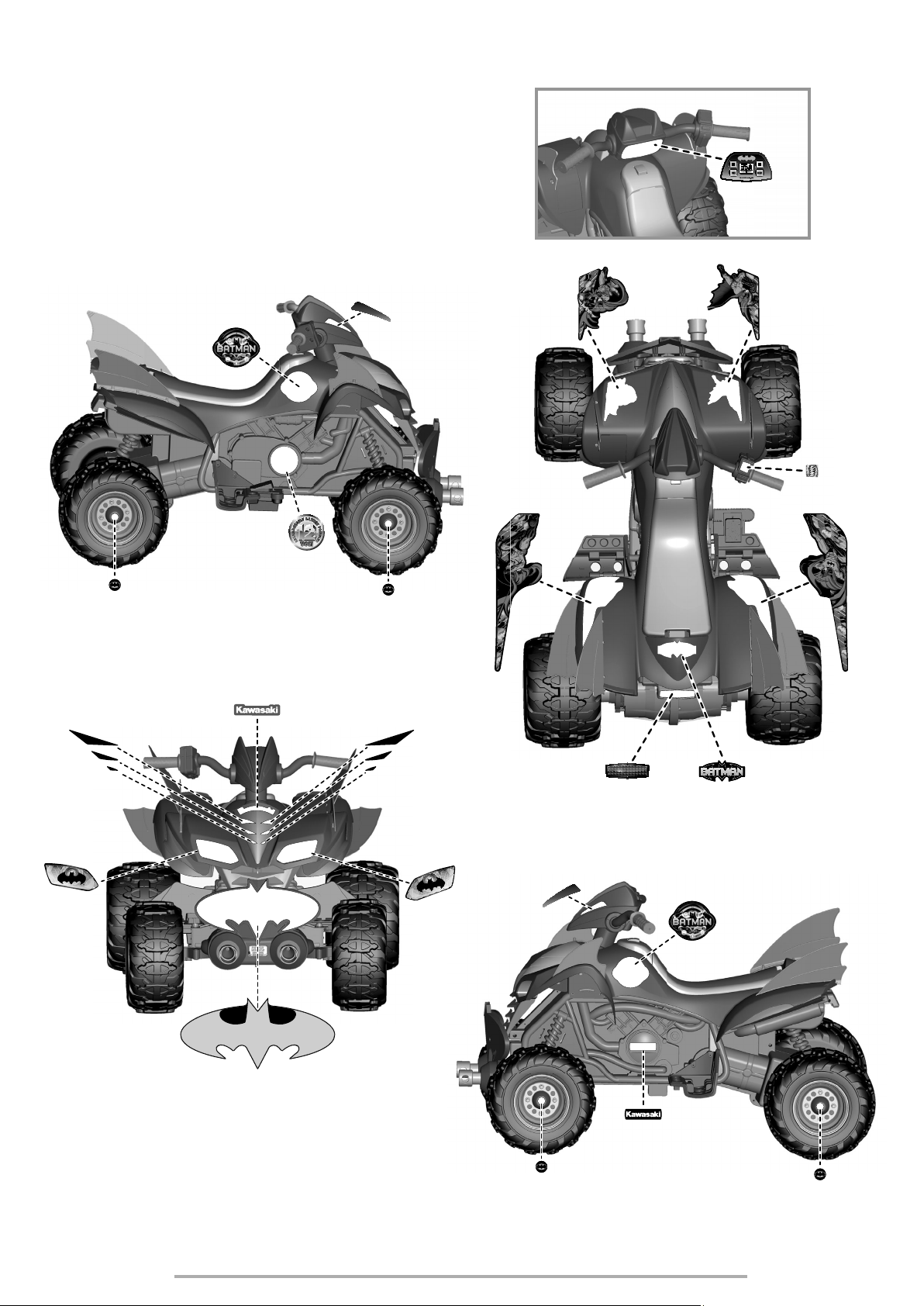

• This product may come with replacement
warning labels. If English is not your primary
language, select the warning label with the
appropriate language and apply over the factory
applied warning label.
®
will not be responsible for
• Leer detenidamente este manual antes de usar
el vehículo, ya que incluye información de
seguridad de importancia e instrucciones de
uso. Guardar estas instrucciones para futura
referencia, ya que contienen información de
importancia acerca de este producto.
• Edades: 3 - 7 años.
Capacidad máxima: 29,5 kg (65 lb).
• Este vehículo requiere montaje por un adulto. El
montaje se demora aproximadamente 45 minutos.
• Las páginas de piezas e instrucciones de montaje
empiezan en la página 6.
• Usar este vehículo SÓLO al aire libre. La
mayoría de pisos interiores se puede dañar si
se usa el vehículo bajo techo. Mattel no se hace
responsable de daños a pisos si el vehículo se
usa bajo techo.
• Usar SOLO una batería y cargador de
Power Wheels. El uso de cualquier otra batería
o cargador dañará el vehículo.
• Antes del primer uso, cargar la batería durante
por lo menos 18 horas (no más de 30 horas).
Consultar la sección de Cargar la batería para
mayores detalles.
• El cargador de la batería no es un juguete.
• La batería Power Wheels de 12V incluye
un fusible térmico. El fusible térmico es un
dispositivo de seguridad que se restablece por
sí solo y automáticamente bloquea y detiene la
operación del vehículo si este está sobrecargado
o si las condiciones de manejo son muy severas.
Después de que un fusible se bloquea, quitar
el pie del pedal y esperar 25 segundos antes
de echar a andar el vehículo otra vez. Para
evitar bloqueos automáticos seguidos, evitar
condiciones de manejo severas.
• Si el fusible térmico de la batería se bloquea
continuamente bajo condiciones de manejo
normales, llámenos al 1-800-348-0751
(EE.UU. y Canadá) o al 59-05-51-00 Ext. 5206
ó 01-800-463-59-89 (México).
• Power Wheels administra una red de centros
de servicio autorizados independientemente
montados y manejados en los EE.UU.
y Canadá. Los centros de servicio autorizados
repararán o reemplazarán piezas bajo garantía
sin costo alguno y pueden, también, hacer
reparaciones no cubiertas por la garantía
a un costo mínimo. Para el centro de servicio
autorizado más cercano a su localidad, visítenos
en línea en powerwheels.com o llámenos al
1-800-348-0751.
• Registre su vehículo (EE.UU. y Canadá).
Visítenos en powerwheels.com.
• Quizá este producto venga con etiquetas de
advertencia en otros idiomas. Si el inglés no es
su idioma primario, seleccione la etiqueta de
advertencia en el idioma de su elección y péguela
sobre la etiqueta de advertencia de fábrica.
• Lire attentivement le présent guide pour obtenir
des renseignements importants sur la sécurité
ainsi que des instructions concernant l’utilisation
du véhicule. Conserver ce mode d’emploi pour
s’y référer en cas de besoin car il contient des
informations importantes.
• Âge : 3 - 7 ans.
Poids maximal : 29,5 kg (65 lb).
• Ce véhicule doit être assemblé par un adulte.
L’assemblage devrait prendre au moins 45 minutes.
• Les instructions d’assemblage commencent
à la page 6.
• Utiliser UNIQUEMENT le véhicule à l’extérieur.
Ce véhicule pourrait endommager la plupart des
revêtements de plancher. Fisher-Price ne peut être
tenue responsable des dommages causés aux
planchers si le véhicule est utilisé à l’intérieur.
• Utiliser UNIQUEMENT une batterie et un
chargeur Power Wheels avec ce produit.
L’utilisation de tout autre type de batterie ou de
chargeur endommagerait le véhicule.
• Avant le premier usage, la batterie doit être
chargée pendant au moins 18 heures (mais
pas plus de 30 heures). Se référer à la section
«Charge de la batterie» pour obtenir des
instructions détaillées.
• Le chargeur de batterie n’est pas un jouet.
• La batterie Power Wheels de 12 V est munie d’un
fusible thermique intégré. Le fusible thermique
est un dispositif de sécurité à réenclenchement
automatique qui se déclenche et provoque l’arrêt
du véhicule si ce dernier est surchargé ou si les
conditions de conduite sont trop mauvaises. Si
le fusible s’est déclenché, relâcher la pédale et
attendre environ 25 secondes avant d’utiliser le
véhicule de nouveau.
• Pour prévenir les interruptions automatiques
répétées, éviter les mauvaises conditions
de conduite.
• Si le fusible thermique de la batterie se déclenche
sans arrêt en situation de conduite normale,
composer le 1-800-348-0751 (Canada et
États-Unis) ou 59-05-51-00 poste 5206
ou 01-800-463-59-89 (Mexique).
• Power Wheels a établi un réseau de centres de
service autorisés indépendants au Canada et
aux États-Unis. Ces centres de service autorisés
réparent ou remplacent sans frais les pièces sous
garantie. Si la garantie n’est plus en vigueur, les
pièces peuvent être réparées moyennant des
frais minimes. Pour connaître le centre de service
autorisé le plus proche, visiter powerwheels.com
ou composer le 1-800-348-0751.
• Au Canada et aux États-Unis, visiter
powerwheels.com afin d’enregistrer le véhicule.
• Des étiquettes d’avertissement dans d’autres
langues peuvent être fournies avec ce produit.
Si l’anglais n’est pas la langue de l’utilisateur,
sélectionner l’étiquette rédigée dans la langue
désirée et l’apposer par-dessus l’étiquette
appliquée en usine.
1100597612
2
Troubleshooting • Solución de problemas • Guide de dépannage Î service. sher-price.com
VEHICLE USE USO DEL VEHÍCULO UTILISATION DU VÉHICULE
WARNING
ADVERTENCIA
AVERTISSEMENT
Prevent injuries and deaths
• Direct adult supervision required.
• Never ride at night.
• Keep children within safe riding
areas. These areas must be:
- away from swimming pools and
other bodies of water to
prevent drownings.
- generally level to prevent tipovers.
- away from steps, steep inclines,
cars, roads and alleys.
• Riding rules - Make sure children
know and follow these rules for
safe driving and riding.
- Always sit on the seat.
- Always wear shoes.
- Only 1 rider at a time.
Evitar lesiones y la muerte
• Utilizar bajo la vigilancia de un adulto.
• No usar en la oscuridad.
• Mantener a los niños en áreas seguras.
Se recomienda que estas áreas estén:
- lejos de piscinas y otras áreas con
agua para evitar accidentes.
- niveladas para evitar que el
vehículo se voltee.
- lejos de escalones, pendientes,
autos, calles y callejones.
• Reglas para manejar - Cerciorarse
de que los niños sepan y sigan
estas normas para conducir de
manera segura:
- Siempre sentarse en el asiento.
- Siempre usar zapatos.
- Solo un niño a la vez.
Prévenir les blessures et la mort
• N’utiliser que sous la surveillance
d’un adulte.
• Ne jamais utiliser dans l’obscurité.
• Toujours limiter les enfants à des
endroits où ils peuvent utiliser le
véhicule en toute sécurité.
Ces endroits doivent être :
- Éloignés de piscines et d’autres
étendues d’eau pour éviter tout
risque de noyade.
- Assez plats pour éviter que le
véhicule ne bascule.
- Éloignés des escaliers, des
pentes abruptes, des véhicules,
des routes et des allées.
• Règles de conduite - S’assurer
que l’enfant connaît et suit les
règles de conduite suivantes :
- Toujours être assis sur le siège.
- Toujours porter des chaussures.
- Ne jamais laisser monter plus
d’un enfant à la fois.
BATTERY USE USO DE LA BATERÍA UTILISATION DE LA BATTERIE
DANGER/
POISON
• SHIELD EYES. EXPLOSIVE
GASES. CAN CAUSE
BLINDNESS OR INJURY.
• NO SPARKS / FLAMES /
SMOKING
• SULFURIC ACID. CAN
CAUSE BLINDNESS OR
SEVERE BURNS.
• FLUSH EYES
IMMEDIATELY WITH
WATER. GET MEDICAL
HELP FAST.
PELIGRO/
VENENO
• CUBRIRSE LOS OJOS.
GASES EXPLOSIVOS.
PUEDEN CAUSAR CEGUERA
O LESIONES.
• NO CREAR CHISPAS /
PRENDER FUEGO / FUMAR
• ÁCIDO SULFÚRICO.
PUEDE CAUSAR CEGUERA
O QUEMADURAS GRAVES.
• ENJUAGARSE LOS OJOS
INMEDIATAMENTE CON
AGUA. OBTENER AYUDA
MÉDICA DE INMEDIATO.
DANGER/
POISON
• PROTÉGER LES YEUX. GAZ
EXPLOSIFS. PEUT RENDRE
AVEUGLE OU CAUSER DE
GRAVES BLESSURES.
• ÉLOIGNER DES ÉTINCELLES /
ÉLOIGNER DES FLAMMES /
NE PAS FUMER
• ACIDE SULFURIQUE. PEUT
RENDRE AVEUGLE OU
CAUSER DE GRAVES BRÛLURES.
• SE RINCER
IMMÉDIATEMENT LES
YEUX À GRANDE EAU.
CONSULTER TOUT DE
SUITE UN MÉDECIN.
• KEEP OUT OF THE
REACH OF CHILDREN.
• DO NOT OPEN BATTERY.
1100597612
Troubleshooting • Solución de problemas • Guide de dépannage Î service. sher-price.com
• MANTENER FUERA DEL
ALCANCE DE LOS NIÑOS.
• NO ABRIR LA BATERÍA.
• TENIR HORS DE PORTÉE
DES ENFANTS.
• NE PAS OUVRIR LA BATTERIE.
3
BATTERY USE USO DE LA BATERÍA UTILISATION DE LA BATTERIE
WARNING
To prevent injury.
• Do not make direct contact
between battery terminals, as this
can cause an explosion or fire.
• Only adults should charge batteries.
• The battery contains chemicals
known to the State of California
to cause cancer and reproductive
harm. Wash hands after handling.
• Battery can fall out and injure
a child if vehicle tips over. Always
use battery retainer.
• The battery must be handled
by adults only. The battery is
heavy and contains sulfuric acid
(electrolyte). Dropping the battery
could result in serious injury.
To prevent fire.
• Do not operate the vehicle near
flammable vapors (gasoline,
paint thinner, acetone, etc.). The
vehicle’s electrical switches and
motors emit an internal spark
which could cause an explosion
or fire.
• Examine the battery, charger and
their connectors for excessive
wear or damage each time you
charge the battery. If damage or
excessive wear is detected, do not
use the charger or the battery until
you have replaced the worn or
damaged part.
• Never modify the electrical system.
Alterations could cause a fire.
• Use only a Power Wheels
and charger. Other batteries
or chargers could cause a fire
or explosion.
®
battery
ADVERTENCIA
Para evitar lesiones:
• No hacer contacto directo entre
terminales de batería, ya que
esto puede causar un incendio
o explosión.
• Solo un adulto debe cargar una batería.
• La batería contiene químicos que,
según pruebas en el estado de
California, causan cáncer y daños
reproductivos. Lavarse las manos
después de tocarla.
• La batería se puede caer y lastimar
a un niño si el vehículo se voltea.
Siempre usar el sujetador de
la batería.
• Se recomienda que sólo un adulto
cargue la batería. La batería es
pesada y contiene ácido sulfúrico
(electrolito). Si se llega a caer
una batería podría causar
lesiones graves.
Para evitar incendios:
• No usar el vehículo cerca de vapores
inflamables (gasolina, tíner, acetona,
etc.). Los interruptores eléctricos
y motores del vehículo emiten una
chispa interna que podría causar una
explosión o incendio.
• Cada vez que se cargue la batería,
examinar la batería, cargador
y conectores para verificar que no
tengan daños ni estén gastados en
exceso. Si detecta daños o gasto
en exceso, no usar el cargador ni la
batería hasta que haya reemplazado
la pieza dañada.
• Nunca modificar el sistema eléctrico.
Las alteraciones podrían causar
un incendio.
• Usar solo una batería y cargador
de Power Wheels. Otras baterías
o cargadores podrían causar un
incendio o explosión.
AVERTISSEMENT
Pour prévenir les blessures :
• Ne pas mettre les bornes de la
batterie en contact direct car cela
pourrait provoquer une explosion
ou un incendie.
• La batterie ne doit être chargée que
par un adulte.
• La batterie contient une substance
chimique qui, selon l’état de la
Californie, peut causer le cancer
et des problèmes de fécondité. Se
laver les mains après manipulation.
• La batterie peut tomber et blesser
un enfant si le véhicule bascule.
Toujours utiliser le dispositif de
retenue de la batterie.
• La batterie doit être manipulée
uniquement par un adulte. Elle
est lourde et contient de l’acide
sulfurique (électrolyte). Elle peut
causer des blessures graves si elle
tombe par terre.
Pour prévenir les incendies :
• Ne pas utiliser le véhicule près de
vapeurs inflammables (essence,
diluant à peinture, acétone, etc.).
Les commutateurs électriques et le
moteur du véhicule produisent une
étincelle qui pourrait provoquer
une explosion ou un incendie.
• Avant de charger la batterie,
toujours vérifier que la batterie,
le chargeur et les connecteurs ne
sont pas usés ou abîmés. Si des
pièces sont usées ou abîmées,
les remplacer avant d’utiliser le
chargeur ou la batterie.
• Ne jamais modifier le système
électrique. Toute modification peut
provoquer un incendie.
• Utiliser uniquement une batterie
et un chargeur Power Wheels.
Tout autre type de batterie ou
de chargeur peut provoquer un
incendie ou une explosion.
1100597612
4
Troubleshooting • Solución de problemas • Guide de dépannage Î service. sher-price.com
rig
rgi
ng.
.
g
e.
BATTERY CHARGING CARGAR LA BATERÍA
CHARGE DE LA BATTERIE
Adults note: Periodically examine
this battery charger for damage to
the cord, housing or other parts that
may result in the risk of fire, electric
shock or injury. If the battery charger is
damaged, do not use it.
Atención padres: revisar
periódicamente que el cargador
no presente daños en el cable,
compartimento u otras piezas que
pueden resultar en riesgo de incendio,
descargas eléctricas o lesiones. No
usar el cargador si está dañado.
Avis aux adultes : Vérifier
régulièrement le chargeur de batterie
pour s’assurer que le cordon
d’alimentation, le boîtier et les autres
éléments ne sont pas abîmés afin de
prévenir tout risque d’incendie, de
choc électrique ou de blessure. Si
le chargeur est endommagé, ne
pas l’utiliser.
• Make sure you charge the battery for at least 18 hours using the enclosed
Power Wheels® 12 volt charger before operating your vehicle for the first
time. Charge the battery for at least 14 hours after each use of the vehicle.
• You do not need to remove the battery from your vehicle to recharge it. Never
charge the battery longer than 30 hours. Failure to follow these instructions
may damage your battery and will void your warranty.
• Before charging the battery, examine the battery case for cracks and other
damage which may cause sulfuric acid (electrolyte) to leak during the
charging process. If damage is detected, do not charge the battery or use it in
your vehicle. Battery acid is very corrosive and can cause severe damage to
surfaces it contacts.
• Do not place the battery on a surface (such as kitchen counter tops) which
could be damaged by the acid contained inside the battery. Take precautions
to protect the surface on which you place your battery.
• Charge the battery in a well ventilated area.
• Asegurarse de cargar la batería por lo menos 18 horas usando el cargador
Power Wheels de 12V incluido antes de usar el vehículo por primera vez.
Cargar la batería durante por lo menos 14 horas después de cada uso
del vehículo.
• No es necesario sacar la batería del vehículo para cargarla. No cargar la
batería más de 30 horas. El incumplimiento de estas instrucciones puede
dañar la batería y anulará la garantía.
• Antes de cargar la batería, verificar que el compartimento de la batería no
tenga rajaduras ni daños que pueden hacer que se derrame ácido sulfúrico
(electrolito) durante el proceso de carga. Si detecta algún daño, no cargar la
batería ni usarla con el vehículo. El ácido de la batería es sumamente corrosivo
y puede causar daños severos a las superficies con las que entra en contacto.
• No colocar la batería en una superficie (tal como la cubierta de la cocina)
que se pueda dañar con el ácido contenido en la batería. Tomar las debidas
precauciones para proteger la superficie donde vaya a colocar la batería.
1100597612
• Cargar la batería en un área bien ventilada.
• S’assurer de charger la batterie pendant au moins 18 heures avec le chargeur
Power Wheels de 12 V fourni avant d’utiliser le véhicule pour la première fois.
Après chaque utilisation, charger la batterie durant au moins 14 heures.
• Il n’est pas nécessaire de retirer la batterie du véhicule pour la recharger. Ne jamais
charger la batterie plus de 30 heures. Ne pas suivre ces directives pourrait avoir
pour conséquences d’endommager la batterie et d’annuler la garantie.
• Avant de charger la batterie, s’assurer que le boîtier ne comporte pas de
fissures ou de dommages qui laisseraient couler de l’acide sulfurique (électrolyte)
pendant la charge. En cas de dommages, ne pas charger la batterie ni l’utiliser
dans le véhicule. L’acide de la batterie est très corrosif et peut endommager
gravement les surfaces avec lesquelles il entre en contact.
• Ne pas placer la batterie sur une surface (comme un comptoir de cuisine)
qui pourrait être endommagée par l’acide que contient la batterie. Protéger la
surface sur laquelle la batterie est déposée.
• Charger la batterie dans un endroit bien aéré.
Battery must be upright while charging.
La batería debe estar en posición vertical
mientras se carga.
La batterie doit être debout pendant la charge.
• First plug the charger connector into the battery socket. Then plug the
charger into a standard wall outlet. Use the charger only in a wall outlet.
Do not plug the charger into a ceiling outlet.
• If power flow to the wall outlet is controlled by a switch, make sure the
switch is “ON”.
• Once the battery is charged, remove the charger connector from the
battery and then uplug the charger from the wall outlet. Refer to the Battery
Installation section for instructions to install your battery. If your battery
is already installed in your vehicle, simply reconnect the motor harness
connector to the battery.
• Enchufar el conector del cargador en el enchufe de la batería. Enchufar el
cargador en un tomacorriente de pared estándar. Únicamente usar el cargador
en un tomacorriente de pared. No enchufar el cargador en un tomacorriente
de techo.
• Si el suministro eléctrico al tomacorriente de pared está controlado por un
interruptor, asegurarse de que el interruptor esté en ENCENDIDO.
• Después de que la batería esté cargada, desconectar el conector del
cargador de la batería y luego desconectar el cargador de la pared.
Consultar la sección de Colocación de la batería para instrucciones sobre
cómo instalar la batería. Si la batería ya está instalada en el vehículo,
simplemente volver a enchufar el conector del arnés del motor en la batería.
• Brancher le connecteur du chargeur sur la prise de la batterie. Brancher
le chargeur sur une prise de courant standard. Brancher le chargeur
uniquement sur une prise murale. Ne pas brancher le chargeur sur une prise
située au plafond.
• Si l’arrivée du courant à la prise murale est contrôlée par un interrupteur,
s’assurer que celui-ci est à «ON» (marche).
• Une fois la batterie chargée, retirer le connecteur du chargeur de la batterie
puis débrancher le chargeur de la prise de courant. Se référer à la section
«Installation de la batterie» pour obtenir des instructions détaillées sur
l’installation de la batterie. Si la batterie est déjà installée dans le véhicule, il
suffit de rebrancher le connecteur du câble du moteur à la batterie.
be up
ht while cha
be estar en posición vertical
carga
it être debout pendant la char
Troubleshooting • Solución de problemas • Guide de dépannage Î service. sher-price.com
5
PARTS PIEZAS PIÈCES
• If you experience a problem with this product, or
are missing a part, please call us at
1-800-348-0751 (US and Canada),
59-05-51-00 Ext. 5206 ó 01-800-463-59-89
(México) rather than return this product to
the store.
• Please identify all parts before assembly and
save all packaging material until assembly is
complete to ensure that no parts are discarded.
• Metal parts have been coated with a lubricant to
protect them during shipment. Wipe all metal parts
with a paper towel to remove any excess lubricant.
• Protective caps have been added to the threaded
metal parts to prevent damage during shipping.
Please remove and throw the caps away.
• Wipe the surface of the each part with a clean,
dry cloth to remove any dust or oils.
• Part not shown: label sheet.
• Si llega a tener problemas con este producto,
o si falta alguna pieza, llámenos al
1-800-348-0751 (EE.UU. y Canadá),
59-05-51-00 Ext. 5206 ó 01-800-463-59-89
(México) en lugar de devolver el producto
a la tienda.
• Identifique todas las piezas antes del montaje
y guarde todo el material de embalaje hasta que
el montaje esté completo, para asegurarse de
que no se deseche ninguna pieza.
• Las piezas de metal fueron cubiertas con un
lubricante para protegerlas durante el envío.
Limpiar todas las piezas de metal con una toallita
de papel para quitar el exceso de lubricante.
• Se han incluido tapas protectoras en las piezas
de metal enroscadas para evitar daños durante el
envío. Quitar y desechar las tapas.
• Limpiar la superficie de cada pieza con un paño
limpio y seco para eliminar cualquier suciedad
o aceite.
• No se muestra: hoja de adhesivos.
• En cas de problème avec ce produit ou
s’il manque une pièce, composer le
1-800-348-0751 (Canada et États-Unis) ou le
59-05-51-00 Ext. 5206 ou 01-800-463-59-89
(Mexique) plutôt que de retourner le produit
au magasin.
• Ne pas jeter l’emballage avant d’avoir terminé
l’assemblage pour s’assurer qu’aucune pièce
n’est jetée par erreur.
• Les pièces métalliques sont enduites d’un
lubrifiant qui les protège pendant le transport.
Les essuyer avec un essuie-tout pour enlever le
surplus de lubrifiant.
• Des bouchons protecteurs ont été placés sur
les pièces métalliques filetées afin de ne pas les
endommager au cours de la livraison. Veiller
retirer les bouchons et les jeter.
• Essuyer la surface des pièces avec un linge
propre et sec pour enlever toute trace de saleté
ou tout dépôt graisseux.
• Non illustrée : feuille d’autocollants.
Vehicle
Vehículo
Véhicule
2 Rear Wheel Drivers
2 brocas de rueda trasera
2 organes moteur de roue arrière
4 Hubcaps
4 tapones
4 chapeaux de moyeu
Handlebar
Manubrio
Guidon
4 Wheel Covers
4 cubiertas de rueda
4 enjoliveurs
Plaquette
Steering Column Cap
Tapa de la columna de mando
Capuchon de colonne de direction
Seat
Asiento
Siège
Plate
Placa
2 Bushings
2 cojinetes
2 bagues
2 Front Wheels
2 ruedas delanteras
2 roues avant
6
2 Rear Wheels
2 ruedas traseras
2 roues arrière
Troubleshooting • Solución de problemas • Guide de dépannage Î service. sher-price.com
Front Clip
Sujetador delantero
Garniture frontale
Brush Guard
Protector
Grille de protection
1100597612
PARTS PIEZAS PIÈCES
Rear Axle
Eje trasero
Essieu arrière
2 Pretend Cannons
2 cañones de juguete
2 canons factices
12 Volt Battery
Batería de 12V
Batterie de 12 V
2 Front Wing Fins (Upper and Lower)
2 alerones delanteros (superior e inferior)
2 ailes avant (parties supérieure et inférieure)
12 Volt Charger
Cargador de 12V
Chargeur de 12 V
Wrench – 2
Llave – 2
2 clés
2 Rear Wing Fins (Upper and Lower)
2 alerones traseros (superior e inferior)
2 ailes arrière (parties supérieure et inférieure)
2 Hand Grips
2 mangos
2 poignées
Fasteners Shown Actual Size Los sujetadores se muestran a tamaño real
3
/4" (1,9 cm) Screw – 14
#8 x
Tornillo n° 8 x 1,9 cm – 14
Vis n° 8 de 1,9 cm – 14
7
/16" (1,1 cm) Washer – 2
Arandela de 1,1 cm – 2
Rondelle de 1,1 cm – 2
For your convenience, we included extra fasteners!
Note: Tighten and loosen all screws with
a Phillips screwdriver.
Do not over-tighten the screws.
Éléments de fixation de dimensions réelles
#8 x 2,5" (6,35 cm) Screw – 4
Tornillo n° 8 x 6,35 cm – 4
Vis n° 8 de 6,35 cm – 4
3
/8" (1 cm) -16 Hex Nut – 3
Tuerca ciega 16 de 1 cm – 3
Écrou hexagonal 16 de 1 cm – 3
Para su conveniencia, se han incluido
Atención: apretar y aflojar todos los tornillos
sujetadores adicionales.
con un desatornillador
de cruz. No apretar en exceso.
Pour plus de commodité, des éléments de fixation
supplémentaires sont fournis.
Remarque : Serrer et desserrer toutes les vis
à l’aide d’un tournevis cruciforme. Ne pas
trop serrer.
1100597612
Troubleshooting • Solución de problemas • Guide de dépannage Î service. sher-price.com
7
ASSEMBLY MONTAJE ASSEMBLAGE
WARNING ADVERTENCIA AVERTISSEMENT
• Children can be harmed by
small parts, sharp edges and
sharp points in the vehicle’s
unassembled state, or by
electrical items. Care should
be taken in unpacking and
assembly of the vehicle.
Children should not handle
parts, including the battery, or
help in assembly of the vehicle.
1
Front Wing Fin (upper and lower)
Alerón delantero (superior e inferior)
• Los niños se pueden lastimar con
las piezas pequeñas y con los
bordes y puntas fi losas de las piezas
individuales del vehículo desmontado,
así como con piezas eléctricas. Tomar
las debidas precauciones al sacar
las piezas del vehículo y al montar
el mismo. No permitir que los niños
toquen ninguna pieza, incluyendo la
batería, ni que ayuden con el montaje
del vehículo.
Aile avant (parties supérieure
et inférieure)
2
• Les petites pièces et les bords
tranchants ou les extrémités
pointues du véhicule non
assemblé, ou encore les pièces
électriques, peuvent blesser les
enfants. Déballer et assembler le
véhicule soigneusement. Ne pas
laisser les enfants manipuler les
pièces ou la batterie ni aider
à l’assemblage du véhicule.
x3
Hint: You may want to turn the vehicle on its side to complete steps 1-4.
• Fit an upper and lower front wing fin onto a front fender.
Hint: The wing fins are designed to fit one way. If they do not seem to fit,
try the other front wing fins.
Atención: poner el vehículo de lado para completar los pasos 1 a 4.
• Ajustar un alerón delantero superior e inferior en un guardabarros
delantero.
Atención: los alerones están diseñados para ajustarse de una sola manera.
Si no se ajustan, intentar con los otros alerones delanteros.
Remarque : Il est conseillé de mettre le véhicule sur le côté pour les
étapes 1 à 4.
• Placer les parties supérieure et inférieure de l’aile avant sur un garde-
boue avant.
Remarque : L’aile se fixe d’un côté précis. Si elle ne semble pas
s’assembler correctement, essayer l’autre aile avant.
• While holding the front wing fins in place, insert three #8 x
screws into the holes and tighten.
• Mientras sujeta los alerones delanteros en su lugar, insertar tres tornillos
№ 8 x 1,9 cm en los orificios y apretarlos.
• Tout en tenant l’aile avant en place, insérer trois vis n° 8 de 1,9 cm dans les
trous et les serrer.
3
/4" (1,9 cm)
1100597612
8
Troubleshooting • Solución de problemas • Guide de dépannage Î service. sher-price.com
Loading...
