Fisher-Price B7286 Instruction Sheet

e Instructions
f Instructions
S Instrucciones
P Instruções

e Model Number: B7286
f Numéro de modèle : B7286
S Número de modelo: B7286
P Número do Modelo: B7286

e Please keep this instruction sheet, as it contains important information.

Adult assembly is required.

Tool needed for assembly: Phillips Screwdriver (not included).

Requires four “D”(LR20) alkaline batteries for operation. Maximum Weight Limit:10.9 kg (24 lbs).

IMPORTANT! The maximum weight limit for this product is 10.9 kg (24 lbs).If your child weighs less than 10.9 kg (24 lbs),

but is really active and appears to be able to climb out of the swing,immediately discontinue its use.

f Conserver cette feuille d’instructions car elle contient des renseignements importants.

Cette balançoire doit être assemblée par un adulte.

Outil requis pour l’assemblage : tournevis cruciforme (non fourni).

Fonctionne avec 4 piles alcalines D (LR20). Poids maximum : 10,9 kg.

IMPORTANT ! Le poids maximal pour ce produit est de 10,9 kg. Si l’enfant pèse moins de 10,9 kg mais est

très actif et semble capable de sortir de la balançoire tout seul, cesser l’utilisation immédiatement.

S Guardar estas instrucciones para futura referencia, ya que contienen información de importancia.

LEA LAS INSTRUCCIONES ANTES DE USAR ESTE PRODUCTO.

Requiere ensamblaje por un adulto.

Herramienta necesaria para el ensamblaje: Desarmador de cruz (no incluido).

Funciona con cuatro pilas alcalinas tipo 4 x “D”(LR20) x 1,5V (no incluidas). Peso máximo: 10,9 kg.

¡IMPORTANTE! La capacidad de peso para este producto es de 10,9 kg. Si su hijo pesa menos de 10,9 kg,

pero es muy activo y parece poder salirse de la mecedora, descontinuar el uso del producto de inmediato.

P Por favor, guarde esta folha de instruções para futuras consultas, pois ela contém informações importantes.

Necessário a montagem por um adulto.

Ferramenta necessária para a montagem:uma chave de fenda Phillips (não incluída).

Requer quatro pilhas alcalinas“D” (LR20) para funcionamento. Peso Máximo Permitido:10,9 kg.

IMPORTANTE! O limite máximo de peso para este produto é de 10,9 kg.Se a criança pesa menos de 10,9 kg,

mas é muito ativa e corre o risco de cair do assento no modo balanço,interrompa imediatamente este modo.

e Product features and decorations may vary from picture above.

Accessories sold separately.

f Les caractéristiques du produit et les décorations peuvent varier par rapport à l’illustration ci-dessus.

Accessoires vendus séparément.

S Las características y decoración del producto pueden variar de las mostradas.

Los accesorios se venden por separado.

P As características e as decorações do produto podem variar da foto acima.

Os acessórios são vendidos separadamente.

2

e Consumer Information

f Service à la clientèle

S Información para el consumidor

P

Informação ao Consumidor

CANADA
Questions? 1-800-567-7724. Mattel Canada Inc., 6155 Freemont Blvd.,

Mississauga, Ontario L5R 3W2.

MÉXICO

IMPORTADO Y DISTRIBUIDO POR Mattel de México, S.A. de C.V., Camino a
Santa Teresa No.1040, 7o. Piso, Col. Jardines en la Montaña, Delegación
Tlalpan, 14210 México, D.F.R.F.C.MME-920701-NB3.TEL. [phone].

CHILE

Mattel Chile, S.A., Avenida Américo Vespucio 501-B, Quilicura,
Santiago, Chile.

VENEZUELA

Mattel de Venezuela, C.A.,Ave.Mara, C.C. Macaracuay Plaza,Torre B,
Piso 8, Colinas de la California, Caracas 1071.

ARGENTINA

Mattel Argentina, S.A., Curupaytí 1186,(1607) – Villa Adelina,
Buenos Aires.

COLOMBIA

Mattel Colombia, S.A., calle 123#7-07 P.5, Bogotá.

BRASIL

Mattel do Brasil Ltda., Rua Jaceru, 151 CEP:04705-000 São Paulo.
Atendimento ao Consumidor: 0800 550780.

e This product contains small parts in

its unassembled state. Adult assembly is required.

f La balançoire non assemblée contient de petits

éléments détachables susceptibles d’être avalés.

Elle doit être assemblée par un adulte.

S Este producto incluye piezas pequeñas.

Requiere montaje por parte de un adulto.

P Esta embalagem contém peças pequenas,

quando o produto não está montado.

A montagem deve ser feita por um adulto.

e • To prevent falls, never use with an active child who

may be able to climb out of the seat.

• Never leave child unattended.

• To prevent injury or death from falls or sliding out,
always use restraint system. Never rely on the tray
to restrain child.

f • Pour prévenir les chutes, ne jamais utiliser cette

balançoire pour un enfant qui pourrait être capable
d’en sortir seul.

• Ne jamais laisser un enfant sans surveillance.

• Pour prévenir les blessures graves ou la mort qui
pourraient survenir si l’enfant tombait ou glissait
hors de la balançoire, toujours utiliser le système
de retenue. Ne jamais présumer que le plateau
retiendra l’enfant.

S • Para evitar caídas, no utilizar el producto con un

niño que se pueda salir del asiento.

• Nunca dejar a los niños fuera de su alcance.

• Para evitar lesiones o accidentes fatales debido a
caídas o resbalones, siempre utilizar el sistema de
sujeción. La bandeja no es un dispositivo de sujeción.

P • Para evitar quedas, nunca use com uma criança ativa

que possa cair do assento.

• Nunca deixe a criança sozinha.

• Para evitar ferimentos graves ou morte devido a
quedas ou escorregões, use sempre o sistema
de proteção. Nunca confie apenas na bandeja
para proteger a criança.

e

WARNING

f

AVERTISSEMENT

S

ADVERTENCIA

P

ATENÇÃO

e CAUTION f MISE EN GARDE

S PRECAUCIÓN P

CUIDADO

3

e Parts f Pièces S Piezas P Peças

e Front Base

f Base avant

S Base delantera
P Base Frontal

e Rear Base

f Base arrière

S Base trasera
P Base Posterior

e 2 Rear Legs (Shorter)

f 2 montants arrière (courts)

S 2 patas traseras (cortas)
P 2 Apoios Posteriores (Menores)

e Housing

f Boîtier

S Compartimento

P Suporte

e Motor Housing

f Boîtier du moteur

S Compartimento del motor
P Suporte com Motor

e Seat with Restraint

f Siège avec système de retenue

S Asiento con sujeción
P Assento com Protetor

e 2 Seat Tubes

f 2 tubes de siège

S 2 tubos de asiento
P 2 Tubos do Assento

e Bracket

f Patte de soutien

S Soporte
P Suporte do Assento

e Seat Wire

f Support de siège

S Cable del asiento
P Cabo do Assento

e 2 Seat Wire Caps

f 2 couvre-support de siège

S 2 cubiertas de cable del asiento
P 2 Acabamentos do Cabo do Assento

e 2 Accessory Bins
f 2 contenants pour accessoires
S 2 compartimentos de accesorios
P 2 Cestas para Acessórios

e Pad

f Coussin

S Almohadilla
P Almofada do Assento

e Toybar

(Toys may be different)

f Barre-jouets

(les jouets peuvent varier)

S Barra de juguetes

(los juguetes pueden variar)

P Barra de Brinquedos

(Os brinquedos podem variar)

e

Tray

f Plateau

S Bandeja
P Bandeja

e 2 Front Legs (Longer)

f 2 montants avant (longs)

S 2 patas delanteras (largas)

P 2 Apoios Frontais (Maiores)

e All Shown Actual Size
f Dimensions réelles
S Se muestra en tamaño real
P Exibido em Tamanho Natural

e

3.5 mm x

1.25 cm (

1

/2") Screw– 4

f Vis

3,5 mm

de 1,25 cm – 4

S Tornillo

3,5 mm

x 1,25 cm – 4

P 4 Parafusos

3,5 mm

x 1,25 cm

e M4 Screw – 4

f Vis M4 – 4

S Tornillo M4 – 4
P 4 Parafusos M4

e #8 x 3.1 cm (11/4") Screw – 6

f Vis nº 8 de 3,1 cm – 6

S Tornillo No. 8 x 3,1 cm – 6
P 6 Parafusos nº 8 x 3,1 cm

2

4

e Assembly f Assemblage S Montaje P Montagem

e IMPORTANT! Before assembly,inspect this product for damaged hardware, loose joints, missing parts or sharp edges. DO NOT use if any parts are

missing or broken. Contact Fisher-Price® for replacement parts and instructions if needed.Never substitute parts.

f IMPORTANT ! Avant l’assemblage,vérifier qu’aucune pièce n’est endommagée ou ne manque, qu’aucun joint n’est lâche et qu’aucun bord n’est

tranchant. NE PAS utiliser la balançoire si des pièces manquent ou sont endommagées.Communiquer avec Fisher-Price pour obtenir des pièces de
rechange et des instructions au besoin. N’utiliser que des pièces du fabricant.

S ¡IMPORTANTE! Previo al montaje, inspeccionar este producto para verificar que no tenga hardware dañado, conexiones sueltas, piezas faltantes o

bordes filosos. NO usar el producto si falta o está rota alguna pieza. Póngase en contacto con la oficina Mattel más próxima a su localidad para
obtener piezas de repuesto e instrucciones,de ser necesarias. No usar piezas de otras marcas.

P IMPORTANTE! Antes da montagem, examine este produto procurando por equipamento danificado,juntas soltas, peças que estejam faltando ou

pontas afiadas. NÃO use se qualquer peça estiver quebrada ou faltando. Entre em contato com o SAC da Mattel do Brasil,pelo telefone
0800550780, para a substituição de peças e instruções, se necessário. Nunca substitua peças por sua conta.

e• Place the front base on a flat surface.

• Position a front leg so that the tapered end is downward,
as shown.

• While pressing the button on one of the front legs, insert it into the
front base. Push down on the front leg until the button “snaps”
into the hole in the front base.

• Repeat this procedure to assemble the other front leg to
the front base.

f• Placer la base avant sur une surface plane.

• Placer un montant avant de façon que l’extrémité effilée soit vers le
bas, comme illustré.

• En appuyant sur le bouton d’un des montants avant, insérer celui-ci
dans la base avant.Pousser le montant avant vers le bas,jusqu’à ce
que le bouton s’enclenche dans le trou de la base avant.

• Répéter ce procédé pour fixer l’autre montant avant à la
base avant.

S• Colocar la base delantera sobre una superficie plana.

• Colocar una pata delantera de modo que el extremo estrecho
quede hacia abajo,como se muestra.

• Mientras oprime el botón en una de las patas delanteras,
introducirla en la base delantera. Empujar la pata delantera
para abajo hasta que el botón se ajuste en el orificio de la
base delantera.

• Repetir este procedimiento para montar la otra pata delantera en
la base delantera.

P• Coloque a base frontal em cima de uma superfície plana.

• Coloque um apoio frontal com a ponta estreita virada para baixo,
como mostrado.

• Enquanto pressiona o botão em um dos apoios frontais, encaixe-o
na base frontal. Pressione o apoio para baixo até o botão
“encaixar”dentro do orifício na base.

• Repita este procedimento para montar o outro apoio frontal
na base.

e Front Base

f Base avant

S Base delantera
P Base Frontal

e Tapered End

f Extrémité effilée

S Extremo estrecho
P Ponta Estreita

e Tapered End

f Extrémité effilée

S Extremo estrecho
P Ponta Estreita

e Front Legs

f Montants avant

S Patas delanteras
P Apoios Frontais

e• While standing on the front base, pull the front legs up. The front

legs should remain secured to the front base. If you can remove
the front legs, you have not assembled them correctly to the front
base. Reread and repeat assembly step 1.

f• Les pieds sur la base avant, tirer les montants avant vers le haut.

Ils doivent rester fixés à la base avant.S’il est possible d’enlever
un montant, il n’a pas été assemblé correctement à la base avant.
Relire et refaire l’étape 1 de l’assemblage.

S• Mientras se para sobre la base delantera, jalar las patas delanteras

para arriba. Las patas deben quedar aseguradas a la base
delantera. Si las patas delanteras se desprenden, significa que no
están correctamente montadas en la base delantera.Volver a leer
y repetir el paso de montaje 1.

P• Fique de pé em cima da base frontal e puxe os apoios frontais

para cima. Eles devem permanecer fixos na base. Se conseguir
removê-los,é porque você não os montou corretamente na base.
Releia e repita o passo 1 da montagem.

e Press Button

f Appuyer sur le bouton

S Oprimir botón
P Botão de Pressão

e Press Button

f Appuyer sur le bouton

S Oprimir botón
P Botão de Pressão

e Front Legs
f Montants

avant

S Patas

delanteras

P Apoios

Frontais

e Pull Up
f Tirer
S Jalar

para
arriba

P Puxar

para
Cima

e Pull Up
f Tirer
S Jalar para arriba
P Puxar para Cima

e Front Base

f Base avant

S Base delantera
P Base Frontal

1

5

e• Position the housing so that the hub is inward.

• While pressing the button on the top of front leg,insert it into the
housing slot, as shown. Push the front leg until the button “snaps”
into the hole in the housing.

• Repeat this procedure to assemble the motor housing to the other
front leg.

• Pull the front legs down to be sure they are secure in the housing.
If you can remove them,you have not assembled them correctly.
Please re-read and repeat this assembly step.

f• Positionner le boîtier de façon que le pivot soit à l’intérieur.

• En appuyant sur le bouton dans le haut du montant avant, insérer
ce montant dans l’ouverture du boîtier,comme illustré. Pousser le
montant avant jusqu’à ce que son bouton s’enclenche dans le trou
du boîtier.

• Répéter ce procédé pour fixer l’autre montant avant au boîtier
du moteur.

• Pousser les montants avant vers le bas pour s’assurer qu’ils sont
solidement fixés dans les boîtiers. S’il est possible de les enlever,ils
n’ont pas été assemblés correctement.Relire et refaire cette étape
de l’assemblage.

S• Colocar el compartimento de modo que el cubo quede

para adentro.

• Mientras presiona el botón de la parte superior de la pata
delantera, meterla en la ranura del compartimento, como se
muestra. Empujar la pata delantera hasta que el botón se
“ajuste” en el orificio del compartimento.

• Repetir este procedimiento para ensamblar el compartimento
del motor en la otra pata delantera.

• Jalar las patas delanteras para abajo para verificar que están
seguras en el compartimento. Si se desprenden, significa que no
están correctamente montadas.Volver a leer y repetir este paso
de montaje.

P• Coloque o suporte com a junção para o lado de dentro.

• Enquanto pressiona o botão na parte superior do apoio frontal,
coloque-o dentro da abertura do suporte, como mostrado.
Pressione a apoio até que fique “encaixado” dentro do orifício
no suporte.

• Repita este procedimento para montar o outro apoio frontal no
suporte com motor.

• Puxe os apoios frontais para baixo para certificar-se de que eles
estão bem encaixados nos suportes. Se conseguir removê-los, é
porque você não os montou corretamente.Por favor, releia e repita
este passo da montagem.

e• Position a rear leg so that the tapered end is upright.

• While pressing the button on the top of the rear leg,insert it into
the housing short tube, as shown.Push the rear leg until the
button “snaps” into the hole in the housing.

• Repeat this procedure to assemble the other rear leg to the motor
housing short tube.

• Pull the rear legs down to be sure they are secure in the housing.
If you can remove them,you have not assembled them correctly.
Please re-read and repeat this assembly step.

f• Placer un montant arrière de façon que l’extrémité effilée soit vers

le haut.

• En appuyant sur le bouton dans le haut du montant arrière, insérer
ce montant dans le tube court du boîtier,comme illustré. Pousser
le montant arrière jusqu’à ce que son bouton s’emboîte dans le
trou du tube court.

• Répéter ce procédé pour fixer l’autre montant arrière à l’autre tube
court du boîtier.

• Pousser les montants arrière vers le bas pour s’assurer qu’ils sont
solidement fixés dans les boîtiers. S’il est possible de les enlever,
c’est qu’ils n’ont pas été assemblés correctement.Relire et refaire
cette étape de l’assemblage.

S• Colocar una pata trasera de modo que el extremo angosto esté en

posición vertical.

• Mientras presiona el botón de la parte superior de la pata trasera,
introducirla en el tubo corto del compartimento, tal como se
muestra. Empujar la pata trasera hasta que el botón se “ajuste”
en el orificio del tubo corto.

• Repetir este procedimiento para ensamblar la otra pata trasera en
el otro tubo corto del compartimento del motor.

• Jalar las patas traseras para abajo para cerciorarse de que están
seguras en los compartimentos. Si se salen, significa que no están
bien ensambladas.Volver a leer y repetir este paso de ensamble.

P• Coloque um apoio posterior com a ponta estreita virada para cima.

• Enquanto pressiona o botão na parte superior do apoio posterior,
encaixe-o dentro do tubo curto do suporte, como mostrado.
Pressione o apoio posterior até o botão “encaixar” dentro do
orifício do tubo curto.

• Repita este procedimento para montar o outro apoio posterior no
tubo curto do suporte com motor.

• Pressione os apoios para baixo para certificar-se de que estão bem
encaixados nos suportes. Se conseguir removê-los, é porque você
não os montou corretamente.Por favor, releia e repita este passo
de montagem.

e Hub

f Pivot

S Cubo
P Junção

e Hole

f Tro u

S Orificio
P Orifício

e Housing

f Boîtier

S Compartimento
P Suporte

e Slot

f Fente

S Ranura
P Abertura

e Motor

Housing

f Boîtier du

moteur

S Compartimento

del motor

P Suporte com

Motor

e Front Legs

f Montants avant

S Patas delanteras
P Apoios Frontais

e Press

Buttons

f Appuyer sur

les boutons

S Oprimir

botones

P Botões de

Pressão

e Button
f Bouton
S Botón
P Botão

e Rear Legs
f Montants arrière
S Patas traseras
P Apoios Posteriores

e Motor Housing Short Tube
f Tube court du boîtier du moteur
S Tubo corto del compartimento del motor
P Tubo Curto do Suporte com Motor

e Tap er ed

End

f Extrémité

effilée

S Extremo

angosto

P Ponta

Estreita

3

4

8

7

6

6

e• While standing on the rear base, pull the rear legs up. They should

remain secured to the rear base.If you can remove the rear legs,
you have not assembled them correctly to the rear base.Reread
and repeat assembly step 6.

• Set the frame assembly aside for Assembly step 17.

f• Les pieds sur la base arrière, tirer les montants arrière vers le haut.

Ils doivent rester fixés à la base arrière.S’il est possible d’enlever
un montant arrière, il n’a pas été assemblé correctement à la base
arrière. Relire et refaire l’étape 6 de l’assemblage.

• Mettre le cadre de côté pour l’étape 17 de l’assemblage.

S• Mientras se para sobre la base trasera, jalar las patas traseras para

arriba. Deben permanecer fijas a la base trasera. Si las patas traseras
se desprenden, significa que no están correctamente montadas
en la base trasera.Volver a leer y repetir el paso de montaje 6.

• Colocar la unidad del armazón a un lado para el paso de
montaje 17.

P• Fique de pé em cima da base posterior e puxe os apoios posteriores

para cima. Eles devem permanecer fixos na base. Se conseguir
removê-los,é porque você não os montou corretamente na base.
Releia e repita o passo 6 da montagem.

• Deixe a estrutura montada de lado, para continuar sua montagem
a partir do passo 17.

e Rear Legs

f Montants arrière

S Patas traseras
P Apoios Posteriores

e Rear Base

f Base arrière

S Base trasera
P Base Posterior

e Top of Seat

f Haut du dossier

S Parte superior del asiento
P Parte Superior do Assento

e Seat Tube Long Ends
f Extrémités longues des tubes de siège
S Extremos largos de los tubos del asiento
P Pontas Compridas do Tubo do Assento

e Ridges

f Coulisses

S Salientes
P Encaixes

e Pull Up

f Tirer

S Jalar para arriba
P Puxe para Cima

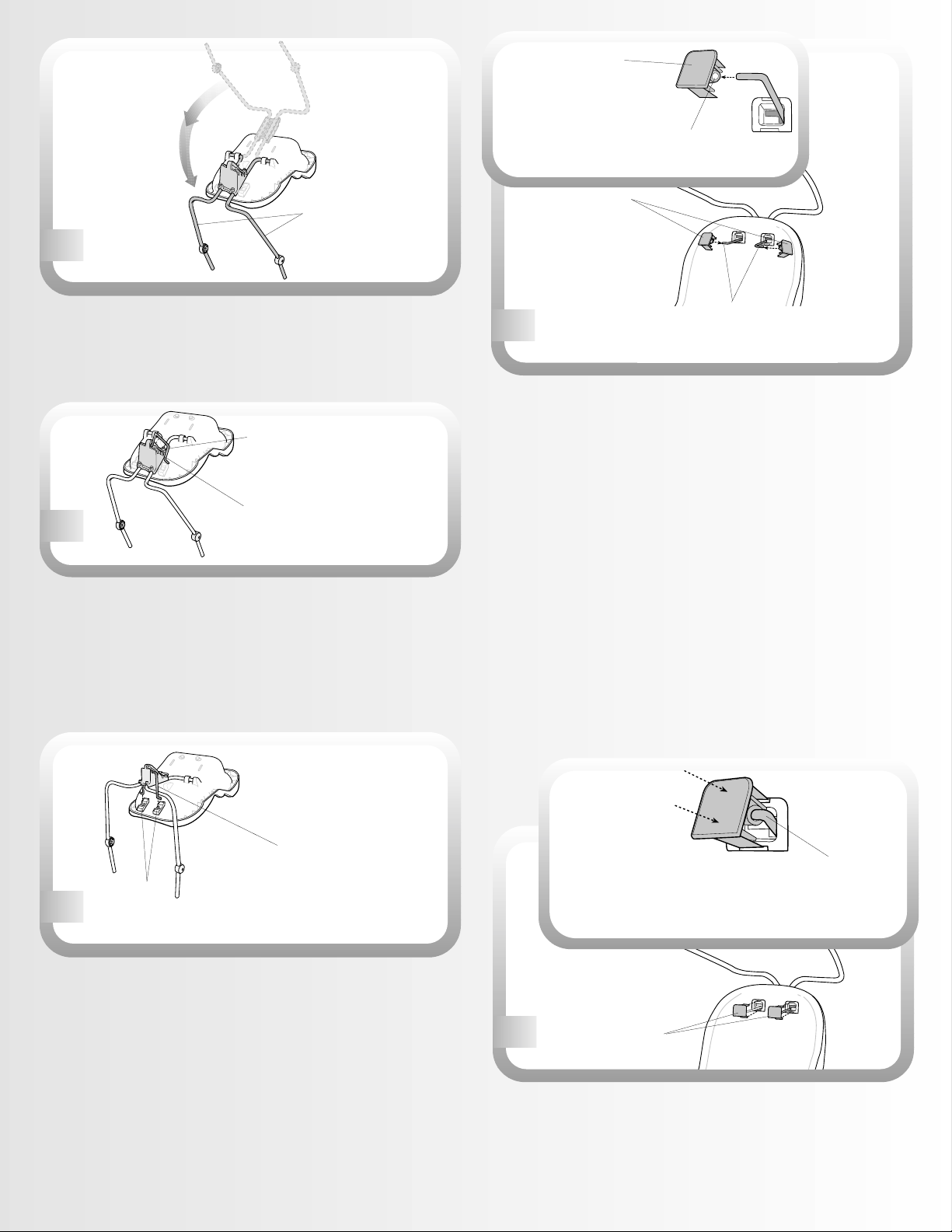

e• Position the seat face down, with the top of the seat facing you.

• Position a seat tube so that the long end is upright and toward you
and the curved end is toward the outside edge of the seat.

• Insert the curved end of the seat tube through the holes in the
ridges on the seat back.

• Repeat this procedure to assemble the other seat tube to the seat.

e• Place the rear base on a flat surface so that the buttons face the

front base.

• While pressing the buttons on each side of the rear base, fit the
rear legs onto the rear base.Push the rear legs down until the
buttons on the rear base “snap” into the holes in each rear leg.

f• Placer la base arrière sur une surface plane de façon que les

boutons soient face à la base avant.

• En appuyant sur les boutons de chaque côté de la base arrière,
fixer les montants arrière à la base arrière.Pousser vers le bas sur
les montants arrière jusqu'à ce que les boutons de la base arrière
s’enclenchent dans les trous de chaque montant arrière.

S• Colocar la base trasera sobre una superficie plana de modo que los

botones apunten a la base delantera.

• Mientras oprime los botones de cada costado de la base trasera,
introducir las patas traseras en la base trasera.Empujar las patas
traseras para abajo hasta que los botones de la base trasera se
ajusten en los orificios de cada pata trasera.

P• Coloque a base posterior em cima de uma superfície plana com os

botões virados para a base frontal.

• Enquanto pressiona os botões em cada lateral da base posterior,
encaixe os apoios posteriores dentro da base.Pressione os apoios
posteriores para baixo até os botões na base posterior ficarem
“encaixados” dentro dos orifícios dos apoios posteriores.

e Rear Base

f Base arrière

S Base trasera
P Base Posterior

e Front Base

f Base avant

S Base delantera
P Base Frontal

e Rear Legs

f Montants arrière

S Patas traseras
P Apoios Posteriores

e Press Buttons

f Appuyer sur

le bouton

S Oprimir botones
P Botão de Pressão

e• Pull both rear legs out until they “snap” into place.
f• Tirer chaque montant arrière vers le haut jusqu’à ce qu’il

s’emboîte en place.

S• Jalar ambas patas traseras para afuera hasta que se ajusten en

su lugar.

P• Puxe os dois apoios posteriores até ficarem“encaixados”dentro

do tubo curto.

e Pull Rear Legs

f Tirer sur le montant arrière

S Jalar las patas traseras
P Puxe o Apoio Posterior

5

e Curved End
f Extrémité incurvée
S Extremo curveado
P Ponta Curvada

7

f• Positionner le siège à l’envers,le haut du dossier face à soi.

• Positionner un tube de siège de façon que l’extrémité longue soit
sur le dessus et vers soi et l’extrémité incurvée vers l’extérieur
du siège.

• Insérer l’extrémité incurvée du tube de siège dans les trous des
coulisses à l’arrière du siège.

• Répéter ce procédé pour assembler l’autre tube au siège.

S• Colocar el asiento cara abajo, con la parte superior del asiento

apuntando hacia Ud.

• Colocar un tubo de asiento de modo que el extremo largo quede
vertical y apuntando hacia Ud. y el extremo curveado quede hacia
el borde exterior del asiento.

• Introducir el extremo curveado del tubo del asiento en los orificios
de las salientes del respaldo.

• Repetir este procedimiento para montar el otro tubo del asiento
en el asiento.

P• Coloque o assento virado para baixo,com a parte superior de

frente para você.

• Coloque um tubo do assento de forma que a ponta comprida
fique para cima e de frente para você,e a ponta curvada virada
para a borda externa do assento.

• Coloque a ponta curvada do tubo do assento através dos orifícios
dos encaixes no encosto do assento.

• Repita este procedimento para montar a outra ponta curvada
no assento.

e Seat Tubes
f Tubes de siège
S Tubos del asiento
P Tubos do Assento

e Bottom Edge

of Seat

f Rebord

inférieur
du siège

S Borde inferior

del asiento

P Margem

Inferior do
Assento

e Bracket

Grooves

f Rainures du

dispositif de
soutien

S Ranuras

del soporte

P Encaixes do

Suporte do
Assento

e Tall End
f Extrémité large
S Extremo alto
P Ponta Alta

e• Position the bracket so that the tall end is toward the bottom edge

of the seat.

Hint: The M4 lock nuts have been assembled to the bracket at the
factory. During shipment of this product,they may have fallen out. Check
to be sure there is a lock nut in each hexagonal opening on the bracket.
If one (or more) has fallen out, fit the lock nut into a hexagonal opening
in the bracket.Make sure the rounded side of the lock nut is facing up.

• Fit the grooves on the bracket to the seat tubes,as shown.

f• Placer le dispositif de soutien de façon que l’extrémité large soit

orientée vers le rebord inférieur du siège.

Remarque : Les écrous de sécurité M4 ont été assemblés au dispositif
de soutien en usine. Il se peut qu’ils soient tombés durant l’expédition
du produit. S’assurer qu’il y a un écrou de sécurité dans chaque
ouverture hexagonale du dispositif de soutien. Si un écrou est tombé,
l’insérer dans l’ouverture hexagonale du dispositif de soutien où il n’y
a pas d’écrou. S’assurer que le côté rond de l’écrou de sécurité est
orienté vers le haut.

• Faire correspondre les rainures du dispositif avec les montants du
siège, comme illustré.

S• Colocar la abrazadera de modo que el extremo alto quede hacia el

borde inferior del asiento.

Consejo: Las tuercas ciegas M4 fueron ensambladas a la abrazadera
de fábrica. Quizá se hayan caído durante el envío de este producto.
Revisar que haya una tuerca ciega en cada apertura hexagonal de la
abrazadera.Si una (o más) se ha caído, ajustar la tuerca ciega en una
apertura hexagonal en la abrazadera.Cerciorarse de que el lado
redondeado de la tuerca ciega apunte para arriba.

• Ajustar las ranuras de la abrazadera en los tubos del asiento,tal
como se muestra.

P• Coloque o suporte do assento com a ponta alta virada para a

borda inferior do assento.

Dica: A porca de trava M4 vem montada no suporte do assento de
fábrica. Durante o transporte deste produto ela pode ter se soltado e
caído.Verifique se há uma porca de trava em cada orifício hexagonal
no suporte do assento. Se uma (ou mais) caíram, encaixe a porca
dentro do orifício hexagonal no suporte. Certifique-se de que o lado
arredondado da porca está para cima.

• Coloque os encaixes do suporte do assento nos tubos do assento,
como mostrado.

e Bracket

f Dispositif de soutien

S Soporte
P Suporte do Assento

e Seat Tubes

f Tubes de

siège

S Tubos del

asiento

P Tubos do

Assento

e• Insert four M4 screws through the seat tubes, bracket and into

the lock nuts.

• Tighten the screws with a Phillips screwdriver. Do not over-tighten.

f• Insérer quatre vis M4 à travers les tubes de siège et le dispositif,

jusque dans les écrous de sécurité.

• Serrer les vis à l’aide d’un tournevis cruciforme. Ne pas trop serrer.

S• Introducir cuatro tornillos M4 en los tubos del asiento, soporte y

tuercas ciegas.

• Fijar los tornillos con un destornillador de cruz,sin apretarlos
en exceso.

P• Coloque quatro parafusos M4 através dos tubos,suporte do

assento e dentro das porcas de trava.

• Aperte os parafusos com uma chave de fenda Phillips.
Não aperte muito.

9

e M4 Lock Nut Rounded Side
f Côté rond d’écrou de sécurité M4
S Tuerca ciega M4 - Costado redondeado
P Lado Arredondado da Porca de Trava M4

e Shown Actual Size
f Dimensions réelles
S Se muestra en tamaño real
P Exibida em Tamanho Natural

e Lock Nut
f Écrou de

sécurité

S Tuerca

ciega

P Porca de

Trav a

e Hexagonal Opening
f Ouverture

hexagonale

S Orificio

hexagonal

P Orifício

Hexagonal

10

e M4 Screw – 4
f Vis M4 – 4
S Tornillo M4 – 4
P 4 Parafusos M4

e Shown Actual Size
f Dimensions réelles
S Se muestra en tamaño real

P Exibido em Tamanho Natural

14

11

12

13

8

e• Rotate the seat tubes down.
f• Faire pivoter les tubes de siège vers le bas.
S• Girar los tubos del asiento para abajo.
P• Gire os tubos do assento para baixo.

e Seat Tubes

f Tubes de siège

S Tubos del asiento
P Tubos do Assento

e Bracket Slot
f Fente du dispositif de retenue
S Ranura del soporte
P Abertura do Suporte do Assento

e Seat Wire
f Support de siège
S Cable del asiento
P Cabo do Assento

e• Fit the seat wire through the slot in the bracket as shown.
f• Faire glisser le support de siège dans la fente du dispositif de

soutien, comme illustré.

S• Introducir el cable del asiento en la ranura del soporte, como

se muestra.

P• Encaixe o cabo do assento através da abertura no suporte do

assento como mostrado.

e Slots

f Fente s

S Ranuras
P Aberturas

e Seat Wire

f Support de siège

S Cable del asiento
P Cabo do Assento

e• Lift the seat tubes slightly.

• With the seat wire hanging down, insert the ends of the seat wire
through the slots in the seat, as shown.

f• Soulever légèrement les tubes de siège.

• Insérer les extrémités du support de siège dans les fentes du siège
comme indiqué.

S• Levantar ligeramente los tubos del asiento.

• Con el cable del asiento colgando para abajo,introducir los
extremos del cable del asiento en las ranuras del asiento,como
se muestra.

P• Levante levemente os tubos do assento.

• Com o cabo do assento virado para baixo,coloque as pontas do
cabo dentro das aberturas no assento, como mostrado.

e• While holding the seat wire in place, carefully turn the seat around

so that the front faces you.

• Position the seat wire cap so that the rounded edge is upright.

• Fit each end of the seat wire through the hole in each seat wire cap.

f• En tenant le support de siège en place, tourner délicatement le

siège de façon que l’avant soit face à soi.

• Placer le couvre-support du siège de façon que le bord arrondi soit
sur le dessus.

• Insérer l’extrémité de chaque support de siège dans le trou de
chaque couvre-support de siège.

S• Mientras sujeta el cable del asiento en su lugar, voltear

cuidadosamente el asiento de modo que la parte delantera
apunte hacia Ud.

• Colocar la cubierta del cable del asiento de modo que el borde
redondeado quede en posición vertical.

• Introducir cada extremo del cable del asiento en el orificio de cada
cubierta del cable del asiento.

P• Enquanto segura o cabo do assento no lugar,vire cuidadosamente

o assento de frente para você.

• Coloque o acabamento do cabo do assento com o canto
arredondado para cima.

• Encaixe cada ponta do cabo dentro do orifício em cada acabamento.

e Ends of Seat Wire

f Extrémités du support de siège

S Extremos del cable del asiento
P Pontas do Cabo do Assento

e Seat Wire Caps

f Couvre-support

de siège

S Cubiertas del

cable del asiento

P Acabamentos do

Cabo do Assento

e• Press to “snap” the seat wire caps into place.
f• Appuyer fermement pour enclencher le couvre-support du siège.
S• Presionar para “ajustar” las cubiertas del cable del asiento en

su lugar.

P• Pressione para “encaixar” os acabamentos do cabo do assento

no lugar.

15

e Seat Wire Caps

f Couvre-support

de siège

S Cubiertas del cable

del asiento

P Acabamentos do

Cabo do Assento

e “Snap”in Place

f Enclencher

S “Ajustar”en su lugar
P “Encaixe”no Lugar

e Seat Wire is Through Hole in Seat Wire Cap

f Tige dans le trou du couvre-support du siège

S El cable del asiento está metido en el orificio de

la cubierta del cable del asiento

P O Cabo do Assento está Dentro do Orifício

do Acabamento do Cabo do Assento

e Seat Wire Cap Hole

f Trou du couvre-support du siège

S Orificio de la cubierta del cable del asiento
P Orifício do Acabamento do Cabo do Assento

e Rounded Edge Up

f Bord arrondi vers le haut

S Borde redondeado
P Canto Arredondado para Cima

16

9

e• Turn the seat face down.

• Fit an accessory bin into the groove on each side of the seat,
as shown.

• Insert two #8 x 3.1 cm (1

1

/4") screws through each accessory bin
and into the seat.Tighten the screws with a Phillips screwdriver.
Do not over-tighten.

f• Tourner le siège à l’envers.

• Fixer un contenant pour accessoire dans la rainure de chaque côté
du siège, comme illustré.

• Insérer deux vis n° 8 de 3,1 cm à travers chaque contenant,jusque
dans le siège. Serrer les vis à l’aide d’un tournevis cruciforme. Ne pas
trop serrer.

S• Colocar el asiento cara abajo.

• Ajustar un compartimento de accesorios en la ranura de cada
costado del asiento,como se muestra.

• Introducir dos tornillos No. 8 x 3,1 cm en cada compartimento de
accesorios y en el asiento.Fijar los tornillos con un destornillador de
cruz, sin apretarlos en exceso.

P• Vire o assento de cabeça para baixo.

• Coloque uma cesta para acessórios dentro do encaixe em cada
lateral do assento,como mostrado.

• Coloque dois parafusos nº 8 x 3,1 cm através de cada cesta e dentro
do assento.Aperte os parafusos com uma chave de fenda Phillips.
Não aperte muito.

e Grooves

f Rainures

S Ranuras
P Encaixes

e Seat

f Siège

S Asiento
P Assento

e Accessory Bin

f Contenant pour

accessoires

S Compartimento de

accesorios

P Cesta para Acessórios

e Accessory Bin

f Contenant

pour accessoires

S Compartimento

de accesorios

P Cesta para

Acessórios

e Swing Tube
f Tube de la balançoire
S Tubo mecedor
P Tubo de Balanço

e Front of Seat
f Avant du siège
S Parte delantera

del asiento

P Frente do

Assento

e Curved Front Base
f Base avant incurvée
S Base delantera curveada
P Base Frontal Curva

e Push Button
f Appuyer sur le bouton
S Oprimir botón
P Botão de Pressão

e Frame Hub
f Pivot de la

structure

S Cubo del

armazón

P Junção da

Estrutura

17

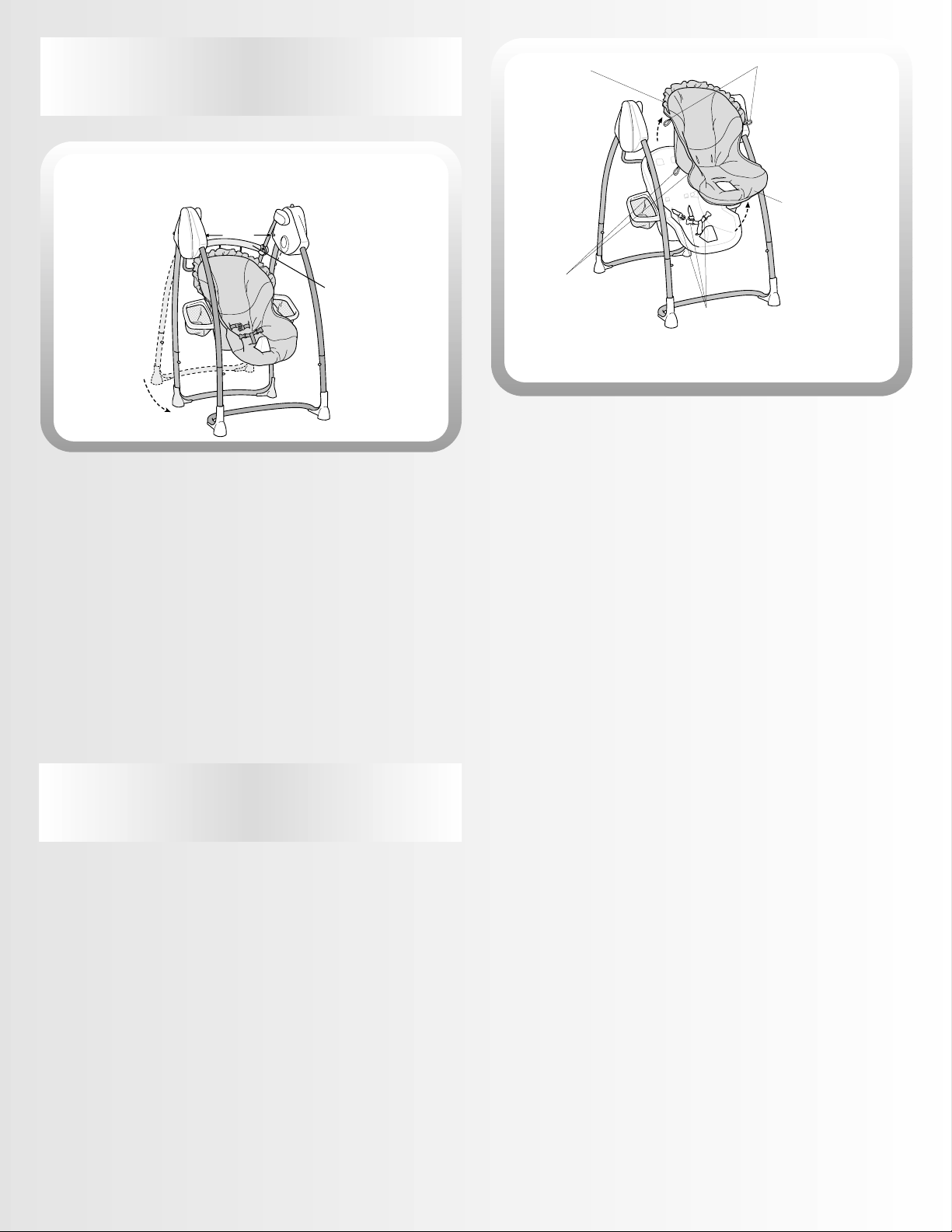

e• Position the seat assembly so that the front of the seat is toward

the curved front base.

• While pressing the buttons on the swing tubes, insert them into

the frame hubs. Push the swing tubes up until the buttons “snap”
into the hole in the frame hubs.

• Push down on the seat to be sure the seat is secured in both
frame hubs.

f• Positionner le siège de façon que le devant soit orienté vers la base

avant incurvée.

• En appuyant sur les boutons des tubes de la balançoire, en insérer
les extrémités dans les pivots. Pousser vers le haut les tubes de la
balançoire jusqu’à ce qu’ils s’enclenchent dans le trou de
chaque pivot.

• Pousser le siège vers le bas pour s’assurer qu’il est bien fixé aux
deux pivots.

S• Colocar la unidad del asiento de modo que la parte delantera del

asiento quede hacia la base delantera curveada.

• Mientras presiona los botones de los tubos mecedores,
introducirlos en los cubos del armazón. Empujar los tubos
mecedores para arriba hasta que los botones se ajusten en el
orificio del cubo del armazón.

• Empujar el asiento para abajo para cerciorarse de que el asiento
está fijo en ambos cubos del armazón.

P• Coloque a montagem do assento com a frente do assento voltada

para a base frontal curva.

• Enquanto pressiona os botões nos tubos de balanço, coloque-os
nas junções da estrutura. Pressione os tubos para cima até
“encaixá-los” dentro do orifício nas junções da estrutura.

• Pressione o assento para baixo para certificar-se de que ele está
firmemente encaixado nas duas junções da estrutura.

e• Insert a #8 x 3.1 cm (1

1

/4") screw through each frame hub and into
the swing tubes.Tighten the screws with a Phillips screwdriver.
Do not over-tighten.

• Again, push down on the seat to be sure the seat is secured to
both frame hubs.

f• Insérer une vis n° 8 de 3,1 cm dans chaque pivot, jusque dans

les tubes de la balançoire. Serrer les vis à l’aide d’un tournevis
cruciforme.Ne pas trop serrer.

• De nouveau, pousser le siège vers le bas pour s’assurer qu’il est
bien fixé aux pivots.

S• Introducir un tornillo No. 8 x 3,1 cm en cada cubo del armazón

y en los tubos mecedores. Ajustar los tornillos con un destornillador
de cruz, sin apretarlos en exceso.

• Nuevamente, empujar el asiento para abajo para verificar que el
asiento esté fijo en ambos cubos del armazón.

P• Coloque um parafuso nº 8 x 3,1 cm através de cada junção da

estrutura e dentro dos tubos de balanço.Aperte os parafusos com
uma chave de fenda Phillips.Não aperte muito.

• Novamente,pressione o assento para baixo para certificar-se de
que ele está firmemente encaixado nas duas junções da estrutura.

18

e Frame Hubs

f Pivots

S Cubos del armazón
P Junções da Estrutura

e #8 x 3.1 cm (1

1

/

4 ") Screw – 4

f Vis n° 8 de 3,1 cm – 4
S Tornillo No. 8 x 3,1 cm – 4
P 4 Parafusos nº 8 x 3,1 cm

e Shown Actual Size
f Dimensions réelles
S Se muestra en tamaño real
P Exibido em Tamanho Natural

e #8 x 3.1 cm (1

1

/4 ") Screw – 4

f Vis no 8 de 3,1 cm – 4
S Tornillo No. 8 x 3,1 cm – 4
P 4 Parafusos nº 8 x 3,1 cm

e Shown Actual Size
f Dimensions réelles
S Se muestra en tamaño real
P Exibido em Tamanho Natural

19

10

e• Fit the pocket on the back of the pad onto the seat back.

• Fit the waist belts through the smaller slots in the pad.

f• Glisser le repli à l’arrière du coussin sur le dossier du siège.

• Glisser les courroies abdominales dans les petites fentes du coussin.

S• Introducir la funda del dorso de la almohadilla en el respaldo.

• Introducir los cinturones de la cintura en las ranuras pequeñas de
la almohadilla.

P• Encaixe a bolsa na parte de trás da almofada por cima do encosto

do assento.

• Encaixe os cintos da cintura através das pequenas aberturas na
almofada do assento.

e Crotch Belt

f Courroie

d’entrejambe

S Cinturón de la

entrepierna

P Cinto da

Forquilha

e Waist Belts
f Courroies

abdominales

S Cinturones

de la cintura

P Cintos da

Cintura

e Pad

f Coussin

S Almohadilla
P Almofada

do Assento

e• Lift the bottom of the pad.

• Insert the pad elastic loops through the holes in the seat bottom.

• Insert the crotch belt through the slot in the pad.

• From under the seat, fit the elastic loops onto the tabs on the
seat bottom.

f• Soulever le bas du coussin.

• Insérer les boucles élastiques du coussin dans les trous de la coquille.

• Glisser la courroie d’entrejambe dans la fente du coussin.

• À partir du dessous du siège, fixer les boucles élastiques aux pattes
de la coquille.

S• Levantar la parte inferior de la almohadilla.

• Introducir las cintas elásticas de la almohadilla en los orificios de la
base del asiento.

• Introducir el cinturón de la entrepierna en la ranura de la almohadilla.

• Desde la parte de abajo del asiento, ajustar las cintas elásticas en las
lengüetas de la base del asiento.

P• Levante a base do assento.

• Coloque as presilhas elásticas da almofada através dos orifícios na
parte inferior do assento.

• Coloque o cinto da forquilha através da abertura na almofada.

• Por baixo do assento,encaixe as presilhas elásticas por cima dos
encaixes na parte inferior do assento.

20

e Pad Elastic Loops
f Boucles élastiques du coussin
S Cintas elásticas de la almohadilla
P Presilhas Elásticas da Almofada

e Holes
f Trous
S Orificios
P Orifícios

e Crotch Belt

f Courroie

d’entrejambe

S Cinturón de la

entrepierna

P Cinto da Forquilha

e• Fit the bottom edge of the pad around the bottom edge

of the seat.

• Hook the elastic loops on each side of the pad to the peg on the
back of the accessory bins.

f• Glisser le repli inférieur du coussin sous le siège.

• Attacher les boucles élastiques situées de chaque côté du coussin
à la patte située à l’arrière de chaque contenant pour accessoires.

S• Ajustar el borde inferior de la almohadilla alrededor del borde

inferior del asiento.

• Enganchar las cintas elásticas de cada costado de la almohadilla
en la clavija del dorso de los compartimentos de accesorios.

P• Encaixe a margem inferior da almofada em volta da margem

inferior do assento.

• Enganche as presilhas elásticas em cada lateral da almofada no
encaixe na parte de trás das cestas para acessórios.

e Elastic Loop
f Boucle élastique
S Cinta elástica
P Presilha Elástica

e Elastic Loop
f Boucle élastique
S Cinta elástica
P Presilha Elástica

e Seat Bottom
f Bas du siège

S Base del asiento

P Parte Inferior do Assento

21

11

e

Battery Installation and Tips

f

Installation des piles et conseils

S

Consejos y colocación de las pilas

P

Instalação das Pilhas e Conselhos

eInstallation

• Locate the battery compartment door on the swing frame.

• Insert a coin into the battery compartment door and pry the

battery compartment door off of the swing frame.

• Insert four “D”(LR20) alkaline batteries as indicated inside the

battery compartment.

• Replace the battery compartment door.

fInstallation

• Repérer le couvercle du compartiment des piles sur la structure de
la balançoire.

• Insérer une pièce de monnaie sous le couvercle du compartiment

de la pile pour le soulever et le retirer de la structure de
la balançoire.

• Insérer 4 piles alcalines D (LR20), comme illustré à l’intérieur du

compartiment.

• Replacer le couvercle du compartiment des piles.

SColocación

• Localizar la tapa del compartimento de pilas en el armazón de
la mecedora.

• Introducir una moneda en la tapa del compartimento de pilas para

abrirla y quitarla del armazón de la mecedora.

• Introducir cuatro pilas alcalinas tipo 4 x “D”(LR20) x 1,5V como se

muestra dentro del compartimento.

• Cerrar la tapa del compartimento de pilas.

PInstalação

• Localize a tampa do compartimento das pilhas na estrutura

de balanço.

• Coloque uma moeda na tampa do compartimento das pilhas e

retire a tampa da estrutura de balanço.

• Coloque quatro pilhas alcalinas“D” (LR20),como indicado,dentro

do compartimento das pilhas.

• Recoloque a tampa do compartimento das pilhas.

e Battery

Compartment
Door

f Couvercle du

compartiment
de la pile

S Tapa del

compartimento
de pilas

P Tampa do

Compartimento
das Pilhas

e Toybar
f Barre-jouets
S Barra de juguetes
P Barra de Brinquedos

e• Fit the toy bar plugs into the sockets on the swing tubes.

Hint: If the toybar plugs do not fit into the sockets, turn the
toybar around.Now,fit the plugs into the sockets.

• Insert two 3.5 mm x 1.25 cm (

1

/2") screws through each plug and
into each socket.Tighten the screws with a Phillips screwdriver.
Do not overtighten.

f• Fixer les capuchons de la barre-jouets dans les logements des

tubes de la balançoire.

Remarque : Si les capuchons de la barre-jouets ne s’ajustent pas dans
les logements, retourner la barre-jouets. Placer les capuchons dans
les logements.

• Insérer deux vis 3,5 mm de 1,25 cm dans chaque capuchon, jusque
dans le logement. Serrer les vis à l’aide d’un tournevis cruciforme.
Ne pas trop serrer.

S• Ajustar los enchufes de la barra de juguetes en los zócalos de los

tubos del columpio.

Consejo: Si los enchufes de la barra de juguetes no caben en los
zócalos,voltear la barra de juguetes. Ahora, ajustar los enchufes
en los zócalos.

• Introducir dos tornillos 3,5 mm x 1,25 cm en cada enchufe y en
cada zócalo.Ajustar los tornillos con un destornillador de cruz,
sin apretar en exceso.

P• Coloque os conectores da barra de brinquedos dentro dos

encaixes nos tubos de balanço.

Dica: Se os conectores da barra de brinquedos não entrarem nos
encaixes,vire a barra de brinquedos.Agora, coloque os conectores
dentro dos encaixes.

• Coloque dois parafusos 3,5 mm x 1,25 cm através de cada conector
e dentro de cada encaixe.Aperte os parafusos com uma chave de
fenda Phillips. Não aperte muito.

22

e Plug
f Capuchon
S Enchufe
P Conector

e Socket
f Logement
S Zócalo
P Encaixe

e Plug
f Capuchon
S Enchufe
P Conector

e Plug
f Capuchon
S Enchufe
P Conector

e Hub
f Pivot
S Soporte
P Junção

e

3.5 mm x

1.25 cm (

1

/2")

Screw

–

4

f Vis

3,5 mm

de 1,25 cm – 4

S Tornillo

3,5 mm

x 1,25 cm – 4

P 4 Parafusos

3,5 mm

x 1,25 cm

e Shown Actual Size
f Dimensions réelles
S Se muestra en tamaño real
P Exibido em

Tamanho Natural

e Hint: We recommend using alkaline batteries for longer battery life.
f Remarque : Il est recommandé d’utiliser des piles alcalines,car elles

durent plus longtemps.

S Consejo: Se recomienda usar pilas alcalinas para una

mayor duración.

P Dica: Recomendamos o uso de pilhas alcalinas para uma vida útil

mais longa das mesmas.

12

eBattery Tips

• When swinging, sounds or lights slows/dims/stops, it’s time to
change the batteries!

• Do not mix old and new batteries.

• Do not mix different types of batteries: alkaline,standard
(carbon-zinc) or rechargeable (nickel-cadmium).

• Remove the batteries during long periods of non-use. Always
remove exhausted batteries from the toy. Battery leakage and
corrosion can damage this toy. Dispose of batteries safely.

• Never short circuit the battery terminals.

• Non-rechargeable batteries are not to be recharged.

• Only batteries of the same or equivalent type as recommended
in the “Battery Installation”instructions are to be used.

• If removable rechargeable batteries are used,they are only to be
charged under adult supervision.

• Rechargeable batteries are to be removed from the toy before
they are charged.

• If you use a battery charger,it should be examined regularly for
damage to the cord,plug, enclosure and other parts. Do not use
a damaged battery charger until it has been properly repaired.

fConseils relatifs aux piles

• Quand le balancement, les sons ou les lumières s’affaiblissent ou
s’arrêtent,les piles doivent être remplacées.

• Ne pas mélanger des piles usées avec des piles neuves.

• Ne pas mélanger des piles alcalines, standard (carbone-zinc) ou
rechargeables (nickel-cadmium).

• Retirer les piles si le produit n’est pas utilisé pendant de longues
périodes.Toujours retirer les piles usées du produit. Une pile qui
fuit peut causer de la corrosion et endommager le produit. Jeter
les piles usées dans un conteneur réservé à cet usage.

• Ne jamais court-circuiter les bornes des piles.

• Ne pas recharger des piles non rechargeables.

• N’utiliser que des piles du même type que celles recommandées
dans la section «Installation des piles» ou des piles équivalentes.

• Les piles rechargeables ne doivent être rechargées que sous la
surveillance d’un adulte.

• Retirer les piles rechargeables du produit avant de les recharger.

• Si un chargeur de piles est utilisé, son cordon, sa prise, son boîtier
et ses autres pièces doivent être examinés régulièrement pour
en vérifier le bon état. Ne pas utiliser un chargeur endommagé
avant qu’il ne soit correctement réparé.

SInformación sobre las pilas

• Si el movimiento, sonidos o luces pierden intensidad o dejan de
funcionar,es hora de sustituir las pilas.

• No mezclar pilas gastadas y nuevas.

• No mezclar diferentes tipos de pilas: alcalinas, estándar (carbono
cinc) o recargables (níquel cadmio).

• Sacar las pilas durante periodos largos de inoperabilidad.
Siempre sacar las pilas gastadas del producto.El derrame y
corrosión de las pilas puede dañar el producto.Desechar las pilas
gastadas en la basura.

• Nunca provocar un cortocircuito con los polos de las pilas.

• No recargar pilas no recargables.

• Sólo utilizar pilas del mismo tipo que se recomienda en las
instrucciones de instalación.

• Si se utiliza pilas recargables removibles,sólo deberán cargarse
con la supervisión de un adulto.

• Sacar las pilas recargables del producto antes de cargarlas.

• Si se utiliza un cargador de pilas, deberá ser examinado con
regularidad para verificar que no haya daños al cable,enchufe,
caja y demás partes. No utilizar un cargador de pilas dañado sino
hasta que haya sido reparado.

PConselhos sobre as Pilhas

• Quando o balanço, os sons ou as luzes reduzirem/
enfraquecerem/pararem,está na hora de trocar as pilhas!

• Não misture pilhas novas com velhas.

• Não misture diferentes tipos de pilhas: alcalina, normal (zinco­carbono) ou recarregável (níquel-cádmio).

• Remova as pilhas durante longos períodos de inatividade.
Sempre remova as pilhas esgotadas do brinquedo.Vazamentos
e corrosão das pilhas podem causar danos. Jogue fora as pilhas
com segurança.

• Nunca ponha os terminais das pilhas em curto-circuito.

• Pilhas não recarregáveis não podem ser recarregadas.

• Use apenas pilhas do mesmo tipo ou equivalentes, conforme
recomendado nas instruções “Instalação das Pilhas”.

• Se forem usadas pilhas recarregáveis removíveis,elas podem
ser trocadas apenas com a supervisão de um adulto.

• Pilhas recarregáveis devem ser retiradas do brinquedo antes
que elas sejam carregadas.

• Se você usar um carregador,ele deverá ser regularmente
examinado para saber se existem danos no cabo,no conector,
no vedamento e em outras partes. Não utilize um carregador
danificado até que ele seja reparado de modo apropriado.

e Shown Actual Size

f Dimensions réelles

S Se muestra en tamaño real

P Exibido em Tamanho Natural

1.5V x 4

“D” (LR20)

e

Battery Installation and Tips

f

Installation des piles et conseils

S

Consejos y colocación de las pilas

P

Instalação das Pilhas e Conselhos

13

e Securing Your Child f Installation de l’enfant

S Asegurar a su hijo P Proteja a Criança

e IMPORTANT! Before each use, inspect this product for damaged hardware, loose joints,missing parts or sharp edges. DO NOT use if any

parts are missing or broken. Contact Fisher-Price® for replacement parts and instructions if needed.Never substitute parts.

f IMPORTANT ! Avant chaque utilisation,vérifier que ce produit ne comporte pas de pièces endommagées ou manquantes, de joints lâches

ni de bords tranchants. NE PAS l’utiliser si des pièces manquent ou sont endommagées. Communiquer avec Fisher-Price pour obtenir des
pièces de rechange et des instructions au besoin. N’utiliser que des pièces du fabricant.

S ¡IMPORTANTE! Antes de cada uso, inspeccionar este producto para verificar que no tenga hardware dañado, conexiones sueltas, piezas

faltantes o bordes filosos. NO usar el producto si falta o está rota alguna pieza. Ponerse en contacto con la oficina Mattel más próxima a su
localidad para obtener piezas de repuesto e instrucciones,de ser necesario. No usar piezas de otras marcas.

P IMPORTANTE! Antes da montagem, examine este produto procurando por algum equipamento danificado,juntas soltas, peças que estejam

faltando ou pontas afiadas. NÃO use se qualquer peça estiver quebrada ou faltando. Entre em contato com o SAC da Mattel do Brasil,pelo
telefone 0800550780, para a substituição de peças e instruções, se necessário. Nunca substitua peças por sua conta.

e • To prevent falls, never use with an active child who

may be able to climb out of the seat.

• Never leave child unattended.

• To prevent injury or death from falls or sliding out,
always use restraint system. Never rely on the tray
to restrain child.

f • Pour prévenir les chutes, ne jamais utiliser cette

balançoire pour un enfant qui pourrait être capable
d’en sortir seul.

• Ne jamais laisser un enfant sans surveillance.

• Pour prévenir les blessures graves ou la mort qui
pourraient survenir si l’enfant tombait ou glissait
hors de la balançoire, toujours utiliser le système
de retenue. Ne jamais présumer que le plateau
retiendra l’enfant.

S • Para evitar caídas, no utilizar el producto con un

niño que se pueda salir del asiento.

• Nunca dejar a los niños fuera de su alcance.

• Para evitar lesiones o accidentes fatales debido
a caídas o resbalones, siempre utilizar el sistema
de sujeción. La bandeja no es un dispositivo
de sujeción.

P • Para evitar quedas, nunca use com uma criança

ativa que possa cair do assento.

• Nunca deixe a criança sozinha.

• Para evitar ferimentos graves ou morte devido a
quedas ou escorregões, use sempre o sistema
de proteção. Nunca confie apenas na bandeja
para proteger a criança.

e

WARNING

f

AVERTISSEMENT

S

ADVERTENCIA

P

ATENÇÃO

e• Place your child in the seat. Position the crotch belt between your

child’s legs.

• Fasten both waist belts to each side of the crotch belt. Make sure

you hear a “click” on both sides.

• Check to be sure the restraint system is securely attached by
pulling it away from your child.The restraint system should
remain attached.

f• Mettre l’enfant dans le siège. Glisser la courroie d’entrejambe entre

ses jambes.

• Attacher les courroies abdominales de chaque côté de la courroie
d’entrejambe. S’assurer d’entendre un «clic» de chaque côté.

• S’assurer que le système de retenue est bien attaché en tirant
dessus. Il doit résister.

S• Sentar a su hijo en el asiento. Colocar el cinturón de la entrepierna

entre las piernas del niño.

• Ajustar ambos cinturones de la cintura en cada costado del
cinturón de la entrepierna. Cerciorarse de oír un “clic” en
ambos costados.

• Verificar que el sistema de sujeción esté bien asegurado,
jalándolo en dirección opuesta al niño.El sistema de sujeción
debe quedar asegurado.

P• Coloque a criança no assento. Coloque o cinto da forquilha entre as

pernas da criança.

• Aperte os dois cintos da cintura em cada presilha lateral do cinto
da forquilha.Certifique-se de que eles estão bem “encaixados”
nas duas laterais.

• Verifique para estar certo de que o sistema de proteção está
firmemente encaixado puxando os cintos da criança para fora.

• O sistema de proteção deverá permanecer fixo.

e Crotch Belt
f Courroie d’entrejambe
S Cinturón de la entrepierna
P Cinto da Forquilha

e Waist Belt
f Courroie abdominale
S Cinturón de la cintura
P Cinto da Cintura

e Waist Belt
f Courroie

abdominale

S Cinturón de

la cintura

P Cinto da

Cintura

1

2

14

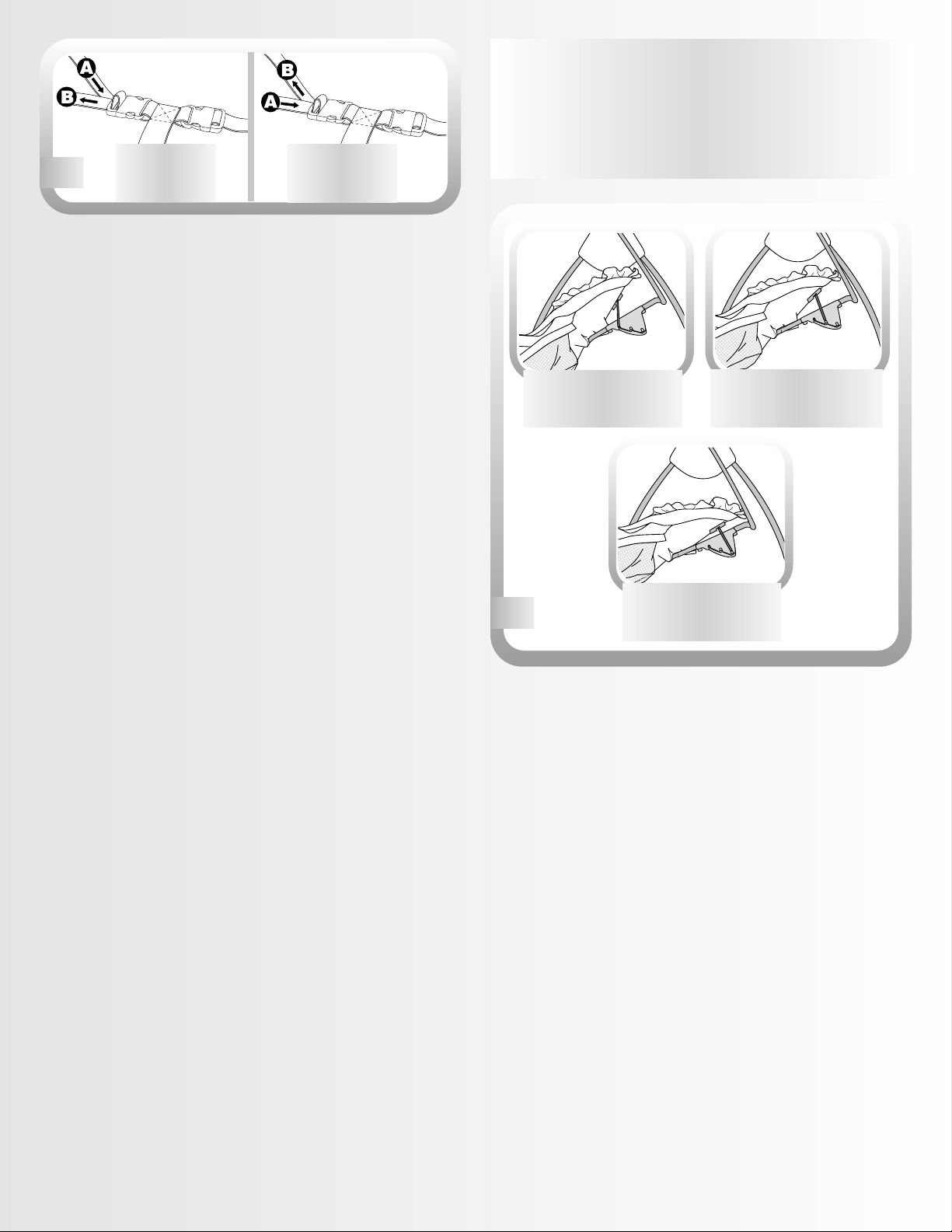

e To tighten the restraint:

• Feed the anchored end of the waist belt up through the buckle to
form a loop .

• Pull the free end of the waist belt .

• Repeat this procedure to tighten the other waist belt.

To loosen the restraint:

• Feed the free end of the waist belt up through the buckle to form
a loop .

• Enlarge the loop by pulling on the end of the loop toward
the buckle.

• Pull the anchored end of the waist belt to shorten the free end of
the waist belt .

• Repeat this procedure to loosen the other restraint strap.

Note: After adjusting the restraint to fit your child, make sure you
pull on it to be sure it is securely fastened.

f Pour serrer la ceinture de retenue :

• Glisser vers le haut une portion de l’extrémité fixe de la courroie
abdominale dans le passant de façon à former une boucle .

• Tirer sur l’extrémité libre de la courroie abdominale .

• Répéter ce procédé pour serrer l’autre courroie abdominale.

Pour desserrer la ceinture de retenue :

• Glisser vers le haut une portion de l’extrémité libre de la courroie
abdominale dans le passant de façon à former une boucle .

• Agrandir la boucle en tirant sur son extrémité, vers le passant.

• Tirer sur l’extrémité fixe de la courroie abdominale pour raccourcir
l’extrémité libre de la courroie .

• Répéter ce procédé pour desserrer l’autre courroie.

Remarque : Après avoir ajusté les courroies de retenue pour
l’enfant, tirer dessus pour s’assurer qu’elles sont bien attachées.

S Para ajustar la sujeción:

• Introducir el extremo fijo del cinturón de la cintura en la hebilla
para formar un espacio .

• Jalar el extremo libre del cinturón de la cintura .

• Repetir este procedimiento para ajustar el otro cinturón de
la cintura.

Para desajustar la sujeción:

• Introducir el extremo libre del cinturón de la cintura en la hebilla
para formar un espacio .

• Agrandar el espacio jalando el extremo del espacio hacia la hebilla.

• Jalar el extremo fijo del cinturón de la cintura para reducir el
extremo libre del cinturón de la sujeción .

• Repetir este procedimiento para desajustar el otro cinturón de
la cintura.

Nota: Después de ajustar la sujeción al tamaño de su hijo,
cerciorarse de jalar la sujeción para verificar que está segura.

P Para apertar o cinto de proteção:

• Passe a ponta fixa do cinto de proteção através da fivela para for­mar um laço .

• Puxe a ponta livre do cinto de proteção .

• Repita este procedimento para apertar o outro cinto de proteção.

Para soltar o cinto de proteção:

• Empurre a ponta livre do cinto de proteção através da fivela para
cima, formando um laço . Alargue o laço puxando para cima a
parte que está sobre a fivela.

• Puxe a ponta fixa do cinto de proteção de modo a encurtar a ponta
livre do cinto .

• Repita este procedimento para soltar o outro cinto de proteção.

Nota: Depois de ajustar os cintos na criança, puxe-os para ter
certeza de que eles estão apertados com firmeza.

B

eTighten
fSerrer
SAjustar
PApertar

eLoosen
fDesserrer
SDesajustar
PSoltar

e Adjusting the Seat

f Réglage du siège

S Ajustar el asiento

P

Ajustando o Assento

e Adjust the seat angle in any of three positions:

Upright, Semi-Recline or Recline.
To adjust the seat angle:

• Push down on the seat back to position the seat wire in the desired
groove in the bracket for Upright,Semi-Recline or Recline.

f Régler l’inclinaison du siège à l’une des trois positions :

redressée,semi-inclinée ou inclinée.
Pour régler l’angle du siège :

• Pousser le dossier du siège vers le bas de façon que le tube de
siège soit dans la rainure désirée du dispositif de soutien et que
le siège soit dans la position désirée : redressée, semi-inclinée
ou inclinée.

S Ajustar el ángulo del asiento en una de tres posiciones:

Vertical,Semi-reclinado o Reclinado.
Para ajustar el ángulo del asiento:

• Empujar el respaldo para abajo para colocar el cable del asiento en
la ranura del soporte deseada:Vertical, Semi-reclinado o Reclinado.

P Ajuste o ângulo do assento em qualquer uma das três posições:

Reto,Semi-Reclinado ou Reclinado.
Para ajustar o ângulo do assento:

• Empurre para baixo o encosto do assento para posicionar o cabo
do assento no encaixe desejado no suporte do assento para que
fique Reto,Semi-Reclinado ou Reclinado.

3

eUpright
fPosition redressée
SVertical
PReto

e

Recline

fPosition inclinée
SReclinado
PReclinado

e

Semi-Recline

fPosition semi-inclinée
SSemi-reclinado
PSemi-Reclinado

B

4

15

e Using the Tray

f Pour utiliser le plateau

S Uso de la bandeja

P

Usando a Bandeja

e• Fit the tray onto the seat armrests.
f• Fixer le plateau aux accoudoirs du siège.
S• Ajustar la bandeja en los reposabrazos del asiento.
P• Encaixe a bandeja sobre os descansos dos braços.

e Tray
f Plateau
S Bandeja
P Bandeja

e

Using the Toybar

f

Pour utiliser la barre-jouets

S

Uso de la barra de juguetes

P

Usando a Barra de Brinquedos

e• Lift or lower the toybar for baby's enjoyment.
f• Monter ou baisser la barre-jouets pour bébé.
S• Levantar o bajar la barra de juguetes para el entretenimiento del bebé.
P• Levante ou abaixe a barra de brinquedos para o alcance da criança.

e Toybar
f Barre-jouets
S Barra de juguetes
P Barra de Brinquedos

5

e Swing Modes

f Modes d’utilisation

S Modalidades de mecedora

P Modo Balanço

e The Smart Response Swing has two modes: Baby Sounds Activated

and Parent Activated .

f La balançoire intelligence offre deux modes d’utilisation : un mode

actionné par les sons de bébé un mode actionné par
un parent .

S La mecedora tiene dos modalidades: Activado por sonidos del bebé

y Activado por los padres .

P O Balanço de Resposta Inteligente tem dois modos: Ativado pelo

Som da Criança e Ativado pelos Pais .

e Baby Sounds

Activated

f Actionné par les

sons de bébé

S Activado por

sonidos del
bebé

P Ativado pelo

Som da Criança

e Parent Activated
f Actionné par

un parent

S Activado por

los padres

P Ativado

pelos Pais

e IMPORTANT! The maximum weight limit for this product is 10.9 kg

(24 lbs). If your child weighs less than 10.9 kg (24 lbs), but is really
active and appears to be able to climb out of the swing,immediately
discontinue its use.

f IMPORTANT ! Le poids maximal pour cette balançoire est de 10,9 kg.

Si l’enfant pèse moins de 10,9 kg mais qu’il est très actif et semble
capable de sortir de la balançoire tout seul, cesser l’utilisation
immédiatement.

S ¡IMPORTANTE! La capacidad de peso para este producto es de

10,9 kg. Si su hijo pesa menos de 10,9 kg, pero es muy activo y parece
poder salirse de la mecedora, descontinuar el uso del producto
de inmediato.

P IMPORTANTE! O limite máximo de peso para este produto é de

10,9 kg. Se a criança pesa menos de 10,9 kg, mas é muito ativa e
corre o risco de cair do assento no modo balanço,interrompa
imediatamente este modo.

16

e Baby Sounds Activated f Actionné par les sons de bébé

S Activado por sonidos del bebé P Ativado pelo Som da Criança

e Sound Sensitivity Dial
f Cadran de détection des sons
S Selector de sensibilidad de sonido
P Seletor da Sensibilidade do Som

e Music/Volume Switch
f Interrupteur volume/musique
S Interruptor de música/volumen
P Botão de Música/Volume

e Speed Dial
f Cadran des vitesses
S Selector de velocidad
P Seletor de Velocidade

e Swing Mode Switch
f Sélecteur de modes
S Selector de modalidad de mecedora
P Botão do Modo de Balanço

Hint: You may want to start with the high sensitivity setting
at first.

eSound Sensitivity Dial

• Slide the switch to high sensitivity for incoming sounds

(listens for shallow sounds).

• Slide the switch to low sensitivity for incoming sounds

(listens only for loud sounds).

Remarque : Il peut être préférable de commencer en sélectionnant
d’abord l’icône de grande sensibilité .

fCadran de détection des sons

• Glisser le cadran à la position grande sensibilité aux sons
reçus (détecte les sons faibles).

• Glisser le sélecteur à la position faible sensibilité aux sons
reçus (détecte les sons forts).

Music/Volume Switch

• Select for music highest volume.

• Select for music high volume.

• Select for music low volume.

• Select to turn music off.

Interrupteur volume/musique

• Sélectionner pour entendre de la musique (volume maximal).

• Sélectionner pour entendre de la musique (volume haut).

• Sélectionner pour entendre de la musique (volume faible).

• Sélectionner pour éteindre la musique.

e Power L.E.D.
f Voyant

d’alimentation

S Indicador de

encendido

P Indicador de

energia

Hint: As with most battery-powered swings, a heavier child will reduce
the amount of swinging motion on all settings. In most cases,the low
setting works best for a smaller child while the high setting works best
for a larger child.

Speed Dial

• Select any of five speed settings.

Remarque : Comme avec la plupart des balançoires alimentées par
piles, le poids de l’enfant réduit le balancement de chaque position.
Dans la plupart des cas, le réglage «lent» convient mieux à un petit
enfant et le réglage «rapide», à un enfant plus lourd.

Cadran des vitesses

• Sélectionner une des cinq vitesses possibles.

Swing Mode Switch

• Slide the switch to baby sounds activated.The power L.E.D.

lights.The swing begins swinging for about 15-20 minutes.If you
have selected music,five songs play (about 15-20 minutes).The
swing is ready to listen for your baby’s sounds for about two hours.

• When baby cries, the swing automatically turns on to soothe baby.

• If the swing is not activated (from baby’s sounds) within two hours
of selection, the power L.E.D. flashes to tell you that it going to turn
off.Once it has turned off (and the power L.E.D.is not lit), you will
need to slide the switch to the off position and back to
baby sounds activated.The swing is now re-set to listen for your
baby’s sounds for another two hours.

• Be sure to turn the product off when not in use.

Sélecteur de modes

• Glisser le sélecteur à l’icône sons actionnés par les sons de bébé

. La lampe témoin s’allume. La balançoire commence à osciller
pour 5 à 20 minutes. Si la musique a été actionnée, cinq chansons
sont jouées (pendant 15 à 20 minutes). La balançoire est prête à
écouter les sons émis par bébé pendant environ 2 heures.

• Quand bébé pleure, la balançoire commence automatiquement a
osciller pour apaiser bébé.

• Si la balançoire n’est pas actionnée (par les sons de bébé) durant
les deux heures de veille,le voyant d’alimentation clignote pour
avertir que la balançoire s’éteindra.Une fois éteint (et le voyant
d’alimentation n’est plus allumé), il faut glisser le sélecteur à la
position d’arrêt puis le mettre à la position actionnée par les
sons de bébé . La balançoire est maintenant prête à écouter les
sons émis par bébé pendant environ 2 heures.

• Toujours éteindre la balançoire quand elle n’est pas utilisée.

17

Selector de modalidad de mecedora

• Colocar el selector en activado por sonidos del bebé.

Se iluminará el indicador de encendido.La mecedora empieza a
moverse por aproximadamente 15 a 20 minutos.Si seleccionó
música, se oirán cinco canciones (de 15 a 20 minutos). La mecedora
está lista para detectar los sonidos del bebé por aproximadamente
dos horas.

• Cada vez que el bebé llora, la mecedora se activa automáticamente
para apaciguar al bebé.

• Si en un lapso de dos horas el bebé no hace ningún sonido para
activar la mecedora, el indicador de encendido centelleará para
indicar que se va a desactivar.Después de que se desactiva
(indicador de encendido no iluminado), será necesario colocar el
selector en la posición de apagado y nuevamente en
activado por sonidos del bebé. La mecedora se restablece para
detectar los sonidos del bebé por otras dos horas.

• Cerciorarse de apagar el producto cuando no esté en uso.

Botão do Modo de Balanço

• Coloque o botão na posição para ativar pelo som da criança.
O indicador (LED) de energia se acende.O balanço começa e fica
balançando por volta de 15 a 20 minutos.Se você selecionou a
música, cinco canções tocam (por volta de 15 a 20 minutos).
O balanço está pronto para ouvir os sons da criança por um
período de duas horas.

• Quando a criança chora, o balanço é acionado automaticamente
para acalmá-la.

• Se o balanço não funcionar (a partir do som da criança) dentro do
período de duas horas, o indicador de energia pisca para avisá-lo
que irá desligar-se. Uma vez desligado (e o indicador de energia
estiver apagado), você precisará colocar o botão na posição
desligado e voltar a colocá-lo na posição para ativar
pelo som da criança. O balanço agora está reajustado para ouvir
os sons da criança por mais duas horas.

• Certifique-se de desligar o produto quando ele não estiver
em uso.

Dica: Como ocorre na maioria dos balanços movidos a pilha,uma cri­ança com maior peso reduzirá o ritmo dos movimentos de balanço em
todos os ajustes. Na maioria dos casos,o ajuste mais baixo funciona
melhor para uma criança pequena enquanto o ajuste mais alto é mais
adequado para uma criança maior.

Seletor de Velocidade

• Selecione qualquer um dos cinco ajustes de velocidade.

Consejo: Se recomienda empezar con sensibilidad alta .

SSelector de sensibilidad de sonido

• Colocar el selector en sensibilidad alta para sonidos

entrantes (detecta sonidos bajos).

• Colocar el selector en sensibilidad baja para sonidos

entrantes (sólo detecta sonidos fuertes).

Dica: Você pode começar usando a sensibilidade alta .

PSeletor da Sensibilidade do Som

• Coloque o botão na posição alta sensibilidade para os sons

recebidos (baixos).

• Coloque o botão na posição baixa sensibilidade para os sons

recebidos (altos).

Interruptor de música/volumen

• Seleccionar para el volumen más alto de música.

• Seleccionar para volumen alto de música.

• Seleccionar para volumen bajo de música.

• Seleccionar para apagar la música.

Botão Música/Volume

• Selecione para um volume alto de música.

• Selecione para um volume médio de música.

• Selecione para um volume baixo de música.

• Selecione para desligar a música.

Consejo: Como sucede con la mayoría de mecedoras accionadas
por pilas, la cantidad de movimiento se reducirá en todos los valores
cuanto más sea el peso del niño. En la mayoría de casos, el valor bajo
resulta óptimo para niños pequeños y el valor alto resulta óptimo
para niños grandes.

Selector de velocidad

• Seleccionar uno de cinco valores de velocidad.

18

e Parent Activated f Actionné par un parent

S Activado por los padres P Ativado pelos Pais

e Swing Mode Switch

• Slide the switch to parent activated.The power L.E.D.lights

and the swing begins swinging.

• Be sure to turn the product off when not in use.

Speed Dial

• Select any of five speed settings.

Music/Volume Switch

• Select for music highest volume.

• Select for music high volume.

• Select for music low volume.

• Select to turn music off.

Hint: As with most battery-powered swings, a heavier child will
reduce the amount of swinging motion on all settings. In most cases,
the low setting works best for a smaller child while the high setting
works best for a larger child.

f Sélecteur de modes

• Glisser le sélecteur à l’icône actionné par un parent .

Le voyant d’alimentation est allumé et la balançoire oscille.

• Toujours éteindre la balançoire quand elle n’est pas utilisée.

Cadran des vitesses

• Sélectionner une des cinq vitesses possibles.

Interrupteur volume/musique

• Sélectionner pour entendre de la musique (volume le plus haut).

• Sélectionner pour entendre de la musique (volume haut).

• Sélectionner pour entendre de la musique (volume faible).

• Sélectionner pour éteindre la musique.

Remarque : Comme avec la plupart des balançoires alimentées par
piles, le poids de l’enfant réduit le balancement de chaque position.
Dans la plupart des cas, le réglage «lent» convient mieux à un petit
enfant et le réglage «rapide», à un enfant plus lourd.

S Selector de modalidad de mecedora

• Colocar el selector en activado por los padres. Se iluminará el

indicador de encendido y la mecedora empezará a moverse.

• Cerciorarse de apagar el producto después de usarlo.

Selector de velocidad

• Seleccionar uno de cinco valores de velocidad.

Interruptor de música/volumen

• Seleccionar para el volumen más alto de música.

• Seleccionar para volumen alto de música.

• Seleccionar para volumen bajo de música.

• Seleccionar para apagar la música.

Consejo: Como sucede con la mayoría de mecedoras accionadas
por pilas, la cantidad de movimiento se reducirá en todos los valores
cuanto más sea el peso del niño. En la mayoría de casos, el valor bajo
resulta óptimo para niños pequeños y el valor alto resulta óptimo para
niños grandes.

P Botão do Modo Balanço

• Coloque o botão na posição ativado pelos pais.O indicador
(LED) de energia se acende e o balanço começa a balançar.

• Certifique-se de desligar o produto quando ele não estiver
em uso.

Seletor de Velocidade

• Selecione qualquer um dos cinco ajustes de velocidade.

Botão Música/Volume

• Selecione para um volume alto de música.

• Selecione para um volume médio de música.

• Selecione para um volume baixo de música.

• Selecione para desligar a música.

Dica: Como ocorre na maioria dos balanços movidos a pilha,uma
criança com maior peso reduzirá o ritmo dos movimentos de balanço
em todos os ajustes. Na maioria dos casos,o ajuste mais baixo
funciona melhor para uma criança pequena enquanto o ajuste
mais alto é mais adequado para uma criança maior.

e Power L.E.D.
f Voyant d’alimentation
S Indicador de encendido
P Indicador de Energia

e Music/Volume Switch
f Interrupteur volume/musique
S Interruptor de música/volumen
P Botão de Música/Volume

e Speed Dial
f Cadran des vitesses
S Selector de velocidad
P Seletor de Velocidade

e Swing Mode Switch
f Sélecteur de modes
S Selector de modalidad de mecedora
P Botão do Modo de Balanço

e Power L.E.D.
f Voyant

d’alimentation

S Indicador de

encendido

P Indicador de

energia

19

e Care f Entretien

S Mantenimiento f

Cuidados

e Storage f Rangement

S Almacenamiento P Guardar

e To remove the pad:

• Unhook the four elastic hooks from the pegs on the seat back
and bottom.

• Push the restraint belts back through the slots in the pad.

• Slide the upper pad pocket off of the seat back.

• Slide the lower pad pocket off of the seat bottom.

To replace the pad:

• Refer to Assembly steps 19 - 21.

Note: This product has no consumer serviceable parts. Do not take
this product apart.

f Pour retirer le coussin :

• Détacher les quatre boucles élastiques des chevilles à l’arrière et
sous le siège.

• Faire glisser les courroies abdominales dans les fentes du coussin.

• Glisser le rebord supérieur du cousin par-dessus le dossier.

• Glisser le rebord inférieur du cousin par-dessus le siège.

Pour replacer le coussin :

• Se référer aux étapes 19 à 21 de l’assemblage.

Remarque : Il n’existe pas de pièces de rechange pour cette
balançoire. Ne pas la démonter.

S Para quitar la almohadilla:

• Desenganchar los cuatro ganchos elásticos de las clavijas del
respaldo y parte inferior del asiento.

• Pasar los cinturones de sujeción por las ranuras de la almohadilla.

• Quitar la funda de almohadilla superior del respaldo.

• Quitar la funda de almohadilla inferior de la parte inferior
del asiento.

Para colocar la almohadilla en su lugar:

• Consultar los pasos de montaje 19 a 21.

Nota: Este juguete no posee piezas recambiables,por lo que no
debe desmontarse bajo ningún concepto,ya que podría estropearse.

P Para remover a almofada:

• Desenganche as quatro presilhas elásticas dos encaixes no encosto
e na parte inferior do assento.

• Retire os cintos de proteção por detrás das aberturas na almofada.

• Retire a bolsa superior da almofada do encosto do assento.

• Retire a bolsa inferior da almofada da parte inferior do assento.

Para recolocar a almofada:

• Consulte os passos de montagem 19 a 21.

Nota: Este produto não possui nenhuma peça que possa ser
utilizada pelo consumidor.Não desmonte este brinquedo.

e The pad is machine washable.Wash the pad separately in cold water

on the gentle cycle. Do not use bleach. Tumble dry separately on
low heat and remove promptly.The frame, tray,and toybar may be
wiped clean using a mild cleaning solution and a damp cloth.

f Le coussin est lavable à la machine.Le laver séparément à l’eau

froide au cycle délicat. Ne pas utiliser d’eau de Javel. Le sécher
séparément par culbutage à basse température et le retirer rapide­ment de la machine une fois sec. La structure, le plateau et la
barre-jouets peuvent être essuyés avec une solution nettoyante
douce et un linge humide.

S Lavar la almohadilla a máquina.Lavar la almohadilla por separado

en agua fría en ciclo suave.No usar lejía. Secar por separado a
temperatura baja y sacar inmediatamente después de acabado el
ciclo.Usar un paño humedecido en una solución limpiadora suave
para limpiar el armazón, bandeja y barra de juguetes.

P A almofada pode ser lavada em máquina de lavar roupa.Lave-a

separadamente em água fria no ciclo suave.Não use alvejante.
Centrifugue a seco com o ar ligeiramente aquecido e remova
imediatamente. A estrutura, a bandeja e a barra de brinquedos
podem ser limpos usando uma solução de limpeza suave e um
pano úmido.

e• Turn the toybar back to it’s storage position.

• Press the button on the inside of each housing and push the rear
legs toward the front legs.Stand the frame against a wall for storage.

f• Tourner la barre-jouets dans la position de rangement.

• Appuyer sur le bouton à l’intérieur de chaque boîtier et pousser les
montants arrière vers les montants avant.Appuyer le produit sur un
mur pour le ranger.

S• Colocar la barra de juguetes en la posición de almacenamiento.

• Presionar el botón del interior de cada compartimento y empujar las
patas traseras hacia las patas delanteras.Parar el armazón contra una
pared para almacenamiento.

P• Vire a barra de brinquedos para trás deixando-a na posição

para guardar.

• Pressione o botão na parte interna de cada suporte e empurre os
apoios posteriores em direção aos apoios frontais.Deixe a estrutura
de pé encostada na parede para guardá-la.

e Press Buttons

f Appuyer sur le bouton

S Presionar botones
P Botões de

Pressão

e Toybar
f Barre-jouets
S Barra de juguetes
P Barra de

Brinquedos

e Restraint Belts

f Courroies de retenue

S Cinturones de sujeción
P Cintos de Proteção

e Upper Pad

Pocke t

f Rebord

supérieur du
coussin

S Funda de

almohadilla
superior

P Bolsa

Superior da
Almofada

e Lower Pad

Pocke t

f Rebord

inférieur du
coussin

S Funda de

almohadilla
inferior

P Bolsa Inferior

da Almofada

e Elastic Loops

f Boucles élastiques

S Cintas elásticas
P Presilhas Elásticas

e Elastic Loops

f Boucles élastiques

S Cintas elásticas
P Presilhas Elásticas

e Mattel Canada Inc., warrants to the original consumer purchaser that

this product will be free of defects in material or workmanship for
one year (unless otherwise specified in alternate warranties) from
the date of purchase.If defective, return the product along with
proof of the date of purchase,postage prepaid to Mattel Canada
Inc., Consumer Service, 6155 Freemont Blvd., Mississauga, Ontario
L5R 3W2 for replacement with an identical product or a similar
product of equal or greater value according to availability.
This warranty gives you specific legal rights and you may also have
other rights which vary from province to province.

This warranty does not cover damage resulting from accident,
misuse, or abuse. Valid for products sold in Canada.

f Mattel Canada garantit à l’acheteur initial que le produit est couvert

contre les vices de matériaux ou de fabrication pour une période de
deux ans (à moins d’indication contraire dans d’autres garanties) à
compter de la date d’achat.Tout produit défectueux doit être
retourné, accompagné d’une preuve de la date d’achat et dûment
affranchi, au Service à la clientèle de Mattel Canada Inc.,6155,
Freemont Blvd.,Mississauga (Ontario) L5R 3W2, où il sera remplacé
par un produit identique ou un produit semblable de valeur égale
ou supérieure, selon la disponibilité. La présente garantie procure
certains droits légaux à l’acheteur,qui peut également bénéficier
de droits supplémentaires qui varient d’une province à l’autre.
La présente garantie ne couvre pas les dommages occasionnés par
un accident ou un usage abusif ou inapproprié. Valable pour les

produits vendus au Canada seulement.

S PÓLIZA DE GARANTÍA (VÁLIDA SÓLO EN MÉXICO)

Mattel de México,S.A. de C.V., garantiza sus productos por un
periodo de 1 año en todas sus partes y mano de obra, a partir de la
fecha de entrega. Condiciones: 1.- El consumidor presentará el
producto en el lugar donde lo adquirió o lo presentará o enviará a
nuestro centro de servicio ubicado en Lebrija 296-A, Col. Cerro de
la Estrella, Iztapalapa C.P.09880 México,D.F. Tels.:54-26-44-87 y
54-26-44-38 2.- Durante la vigencia de esta póliza nos
comprometemos a efectuar sin cargo la reparación,en un plazo
que no excederá de 30 días a partir de la fecha de recepción del
producto, en nuestro centro de servicio, o al cambio del producto
defectuoso en su caso. Así mismo cubrimos gastos que se deriven
de la presente garantía. 3.- Refacciones para este producto podrán
ser adquiridas en nuestro centro de servicio. Esta garantía se
invalida en los siguientes casos: si ha sufrido un deterioro esencial,
grave o irreparable por causa del consumidor, por daños causados
por maltrato,mal uso, golpes accidentales o intencionales, o que el
artículo se haya expuesto a elementos como agua (a excepción de
que el instructivo indique otra cosa), ácidos, fuego,intemperie, así
como daños causados por baterías que se dejen dentro del juguete
por largos periodos de tiempo sin uso.

P A Mattel do Brasil Ltda.garante este produto por um prazo de

1 ano em todas as suas partes de fabricação a partir da data de
aquisição.Em caso de defeito, ligar para 0800 550780. Esta garantia
não se aplica a prejuízos decorrentes de acidentes e má utilização
do produto.

e

One (1) Year Limited Warranty

f

Garantie limitée de un (1) an

S

Garantía limitada de un (1) año

P

Um (1) ano

de Garantia Limitada

e

ICES-003

f

NMB-003

e This Class B digital apparatus complies with Canadian ICES-003.

f Cet appareil numérique de la classe B est conforme à la norme

NMB-003 du Canada.

©2002 Mattel, Inc. All Rights Reserved.
® and ™ designate U.S. trademarks of Mattel, Inc.
Fisher-Price, Inc., a subsidiary of Mattel, Inc., East Aurora, New York 14052, U.S.A.

©2002 Mattel, Inc. Tous droits réservés.
® et ™ désignent des marques déposées de Mattel, Inc. aux É.-U. Printed in China/Imprimé en Chine
Fisher-Price, Inc., une filiale de Mattel, Inc., East Aurora, New York 14052, É. -U. B7286pr-0824
