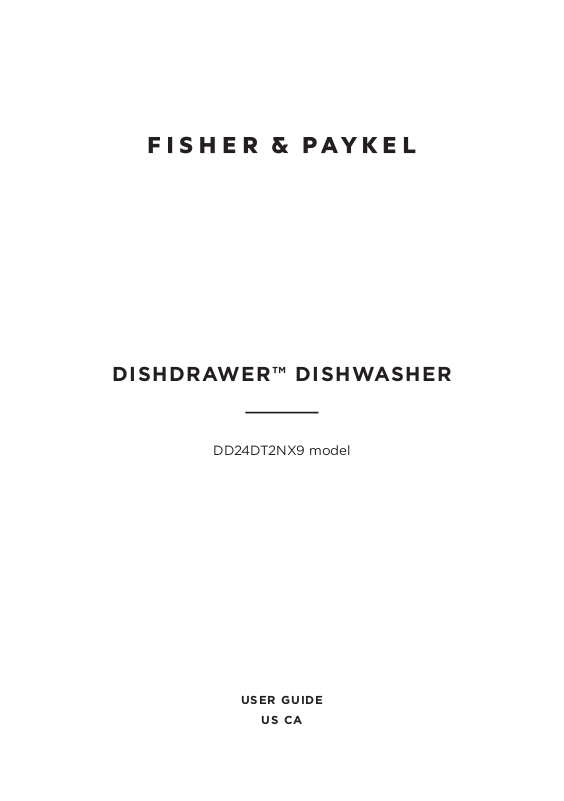

FISHER PAYKEL DD24DT2NX9 User guide

DISHDRAWER™ DISHWASHER

DD24DT2NX9 model

USER GUIDE

US CA

CONTENTS

Safety and warnings 5

First use 8

Loading suggestions 10

Wash programs 11

Operating instructions 12

Wash modifiers 13

Delay start 15

Keylock & Childlock 16

Detergent 17

Rinse aid 20

Water softener (some models only) 22

Preferences 24

Wi-Fi connection & remote mode 26

Racking features 28

Maintenance 33

Troubleshooting 37

Fault codes 41

Warranty and service 43

Registration

To register your product visit our website: fisherpaykel.com/register

3

SAFETY AND WARNINGS

READ AND SAVE THIS GUIDE

When using your DishDrawer™ Dishwasher, follow basic precautions,
including the following:

General

z

The information in this guide must be followed to minimise the risk of fire or explosion
or to prevent property damage, personal injury or loss of life.

z

Use the DishDrawer™ Dishwasher only for its intended function as described in this
user guide.

z

This appliance is intended to be used in household and similar applications such as:

z

staff kitchen areas in shops, offices and other working environments

z

farm houses

z

by clients in hotels, motels and other residential environments

z

bed and breakfast environments.

z

NSF 184-Certified residential dishwashers are not intended for licensed
food establishments.

z

Use only detergents or rinse aid recommended for use in a domestic dishwasher and
keep them out of reach of children. Check that the detergent dispenser is empty after
the completion of each wash program.

z

When loading items to be washed, locate sharp items so that they are not likely to
damage the internal lid of the DishDrawer™ Dishwasher and load sharp knives with the
handle up to reduce the risk of cut injuries.

z

Do not touch the filter plate in the DishDrawer™ Dishwasher base during or immediately
after use, as it may be hot.

z

Do not operate your DishDrawer™ Dishwasher unless all enclosure panels are properly
in place.

z

Do not tamper with the controls.

z

Do not abuse, sit on, stand in or on the drawer or dish rack of the
DishDrawer™ Dishwasher.

z

The drawer should not be left in the open position since this could present a
tripping hazard.

z

The foldaway cup racks are designed to support cups, glasses and kitchen utensils.
When the foldaway cup racks are in the drawer do not lean on or use them to support
your body weight.

z

To reduce the risk of injury, do not allow children to play in or on the
DishDrawer™ Dishwasher.

z

Under certain conditions, hydrogen gas may be produced in a hot water heater system
that has not been used for two weeks or more. HYDROGEN GAS IS EXPLOSIVE. If the
hot water system has not been used for such a period, before using the DishDrawer™
Dishwasher, turn on all hot water taps and let the water flow from each for several
minutes. This will release any accumulated hydrogen gas. As the gas is flammable, do
not smoke or use an open flame during this time.

z

Some dishwasher detergents are strongly alkaline. They can be extremely dangerous
if swallowed. Avoid contact with the skin and eyes and keep children away from the
DishDrawer™ Dishwasher when the door is open.

z

Under no circumstances should you open the drawer whilst the DishDrawer™
Dishwasher is in operation.

z

Always press to pause and wait until you hear four beeps before opening the drawer.

z

The DishDrawer™ Dishwasher must be used with the motor assembly, filter plate, drain
filter and spray arm in place. To identify what these parts are refer to 'Maintenance'.

5

SAFETY AND WARNINGS

z

Take care not to load dishware items so they prevent the internal lid from properly
sealing with the drawer. Items should be placed so they do not protrude above
the drawer.

z

Cleaning and maintenance shall not be done by children without supervision.

z

Do not allow children to play inside, on or with this appliance or any
discarded appliance.

z

If the DishDrawer™ Dishwasher is not being used for long periods of time, turn the
electricity and water supply off.

z

Household appliances are not intended to be used by children. Children of less than 8
years old must be kept away from the appliance unless continuously supervised. This
appliance can be used by children aged from 8 years and above, and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge, if
they have been given supervision or instruction concerning the use of the appliance in a
safe way and they understand the hazards involved.

z

If a dishwasher cleaner is used, we recommend running a wash program with detergent
immediately afterward to prevent any damage.

z

The DishDrawer™ Dishwasher is designed for washing normal household utensils. Items
that are contaminated by petrol, paint, steel, iron debris, corrosive, acidic or alkaline
chemicals are not to be washed in the DishDrawer™ Dishwasher.

z

Do not wash plastic items unless they are marked dishwasher safe or equivalent. For
plastic items not marked, check the manufacturer’s recommendations.

Installation

z

This DishDrawer™ Dishwasher must be installed and located in accordance with the
Installation instructions before it is used. If you did not receive Installation instructions
with your DishDrawer™ Dishwasher, you can order them by calling your Authorised
Repairer or download them from our local Fisher & Paykel website, listed on the
back cover.

z

Installation and service must be performed by a Fisher & Paykel trained and supported
service technician.

z

If the power supply cord is damaged, it must be replaced by a Fisher & Paykel trained
and supported service technician or a qualified trades person in order to avoid
a hazard.

z

Ensure the DishDrawer™ Dishwasher is secured to adjacent cabinetry using the brackets
provided. Failure to do so may result in an unstable product, which may cause damage
or injury.

z

Do not operate this appliance if it is damaged, malfunctioning, partially disassembled
or has missing or broken parts, including a damaged power supply cord or plug.

z

Do not store or use petrol, or other flammable vapours and liquids in the vicinity of
the DishDrawer™ Dishwasher.

z

Connect to a properly rated, protected and sized power supply circuit to avoid
electrical overload.

z

Ensure the power supply cord is located so that it will not be stepped on, tripped over
or otherwise subject to damage or stress.

z

Do not install or store the DishDrawer™ Dishwasher where it will be exposed to
temperatures below freezing or exposed to weather.

z

Do not use an extension cord or a portable electrical outlet device (e.g. multi-socket
outlet box) to connect the DishDrawer™ Dishwasher to the power supply.

6

SAFETY AND WARNINGS

z

This appliance must be grounded. In the event of a malfunction or breakdown,
grounding will reduce the risk of electric shock by providing a path of least resistance
for electric current.

z

This appliance is equipped with a cord having an equipment-grounding conductor and
a grounding plug. The plug must be plugged into an appropriate outlet that is installed
and grounded in accordance with all local codes and ordinances. Improper connection
of the equipment-grounding conductor can result in a risk of electric shock. Check with
a qualified electrician or Fisher & Paykel trained and supported service technician if you
are in doubt as to whether the appliance is properly grounded.

z

Do not modify the plug provided with the appliance; if it will not fit the outlet, contact
a Fisher & Paykel trained and supported service technician or qualified electrician.

z

If the DishDrawer™ Dishwasher is installed as a permanently connected appliance,
this appliance must be connected to a grounded metal, permanent wiring system,
or an equipment-grounding conductor must be run with the circuit conductors and
connected to the equipment-grounding terminal or lead on the appliance.

Maintenance

z

Disconnect the appliance from the power supply before any cleaning or maintenance.

z

When disconnecting the appliance pull the plug rather than the power supply cord or
junction of cord to avoid damage.

z

Do not repair or replace any part of the appliance or attempt any servicing unless
specifically recommended in this guide. We recommend contacting a Fisher & Paykel
trained and supported service technician or Customer Care.

z

Keep the floor around your appliance clean and dry to reduce the possibility of slipping.

z

Keep the area around/underneath your appliance free from the accumulation of
combustible materials, such as lint, paper, rags and chemicals.

Wi-Fi

z

Do not change or modify the wireless communication device in any way. Changes or
modifications not expressly approved by Fisher & Paykel could void the user’s authority
to operate the equipment.

z

This device contains licence-exempt transmitter /receiver that comply with Innovation,
Science and Economic Development Canada’s licence-exempt RSS(s). Operation is
subject to the following two conditions:

z

This device may not cause interference.

z

This device must accept any interference, including interference that may cause
undesired operation of the device.

z

WARNING: The incorporated Wi-Fi module in this appliance is to operate only from
channel 1 to channel 11 as per FCC rules.

z

This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions:

z

This device may not cause harmful interference, and

z

this device must accept any interference received, including interference that may
cause undesired operation.

7

FIRST USE

z

Ensure the installer has completed the ‘Final checklist’ in the Installation instructions.

z

Read this guide, taking special note of the 'Safety and warnings' section.

z

Remove all internal and external packaging and dispose of it responsibly. Recycle items
that you can.

8765 9 !1!0

1 2 3 4

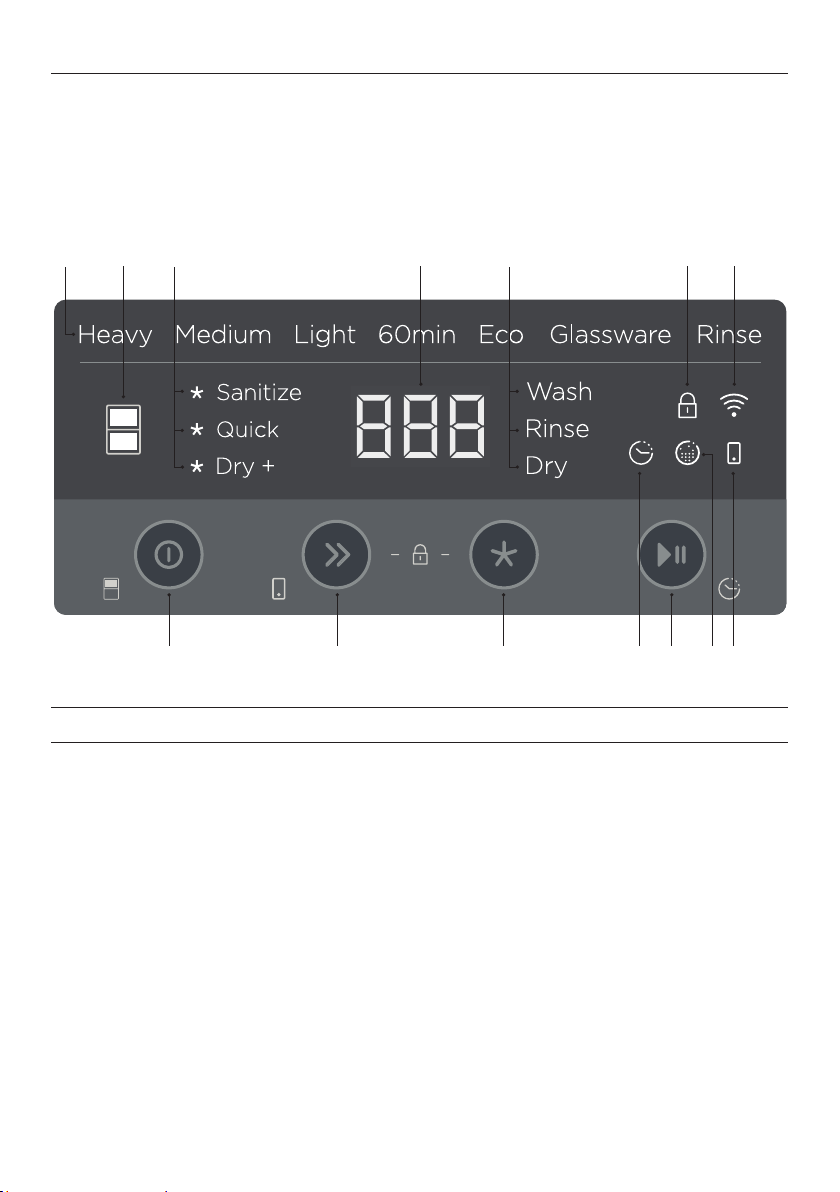

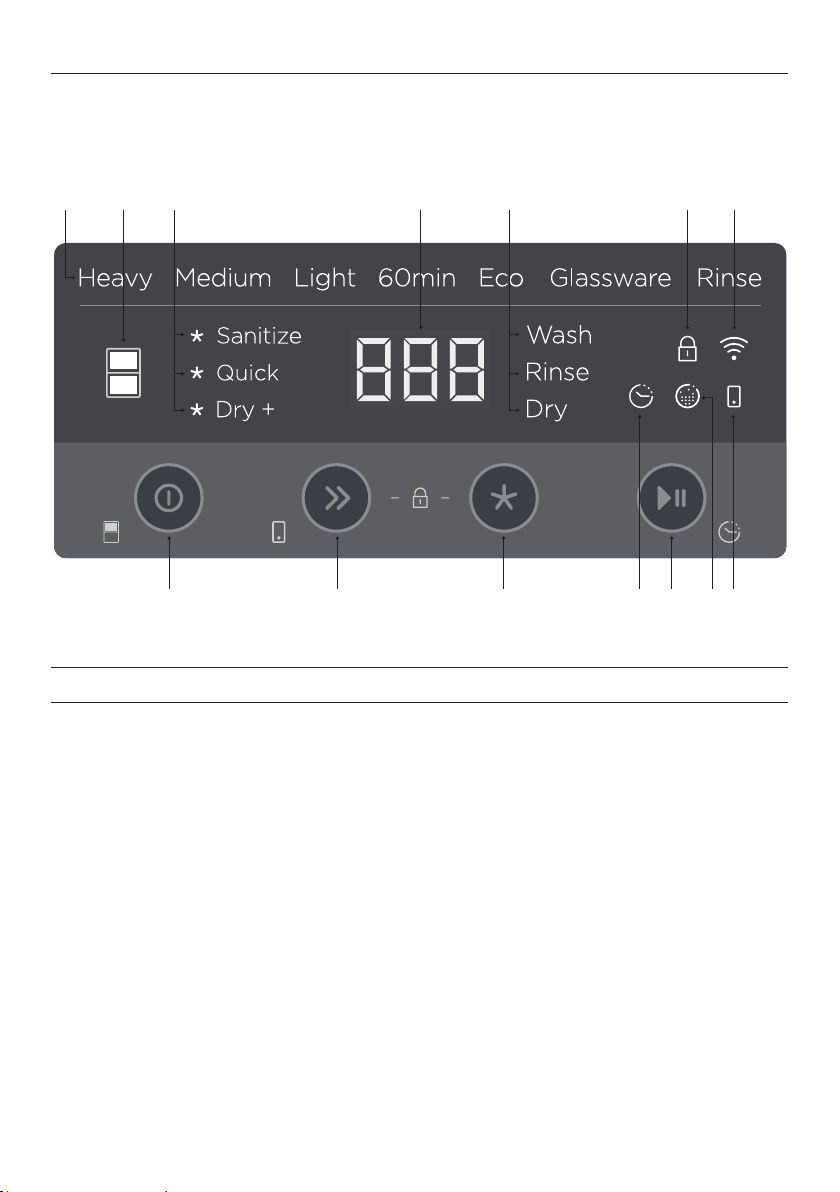

Control panel features

1 On/Off + Drawer selector

2 Wash program selector

3 Wash modifier selector

4 Start + Delay start

5 Wash program indicators

6 Drawer indicator

7 Wash modifier indicators

8

!3 !4!2

8 Display

9 Wash stage indicators

!0 Lock indicator

!1 Wi-Fi indicator

!2 Delayed start indicator

!3 Drain filter indicator

!4 Remote

FIRST USE

Dishware

The combination of high temperatures and dishwasher detergent may cause damage to
some items. Refer to the manufacturer's guidance or wash by hand if in doubt.

Cutlery & silverware

All cutlery and silverware should be
rinsed immediately after use to prevent
tarnishing,

RINSE cycle is recommended.

Glassware

Most glassware is dishwasher safe. Crystal,
very fine and antique glassware may etch

and will develop a cloudy appearance.
Silver should not come into contact with
stainless steel, mixing these can cause
staining. Remove silver cutlery from
the DishDrawer™ Dishwasher and hand
dry immediately.

Aluminum

Aluminum can be dulled by detergent.

Plastics

Some plastics may change shape or

colour with hot water. Refer to the

manufacturer’s guide. Dishwasher safe

plastic should be weighed down so it

does not flip and fill with water or fall

through the base rack during the wash.
The degree of change depends on the
quality of the detergent or aluminum.

Other metals

Iron and cast iron can rust and stain other
items. Copper, pewter and brass tend
to stain.

Woodware

Woodware is generally sensitive to heat
and water. Regular use in the DishDrawer™

Decorated items

Most modern china patterns are

dishwasher safe. Antique items, those with

a pattern painted over the glaze, gold

rims or hand painted china may be more

sensitive to machine washing.

Glued items

Certain adhesives are softened or

dissolved in machine washing.
Dishwasher may cause deterioration
over time.

Water hardness

Hard water is water with a high concentration of minerals such as calcium and magnesium.
It can be detrimental to the performance of your DishDrawer™ Dishwasher and parts
can fail over time. Glassware washed in hard water will become cloudy and dishes
will become spotted or covered in a white film over time. Water hardness varies by
geographical location.

If you live in a hard water area, and your DishDrawer™ Dishwasher does not have a built-in
water softener, we recommend fitting a water softener to the household water supply.

If your home has hard water

z

Refer to 'Powdered detergent quantity recommendations' and 'Water softener'.

z

Use rinse aid. We recommend you raise the rinse aid setting to 5 to help improve wash
performance. Refer to 'Preferences' for details.

Use a dishwasher cleaner/descaler regularly, or whenever you notice a build-up of limescale
deposits in your DishDrawer™ Dishwasher.

If your home has soft or softened water

z

Avoid using too much detergent.

9

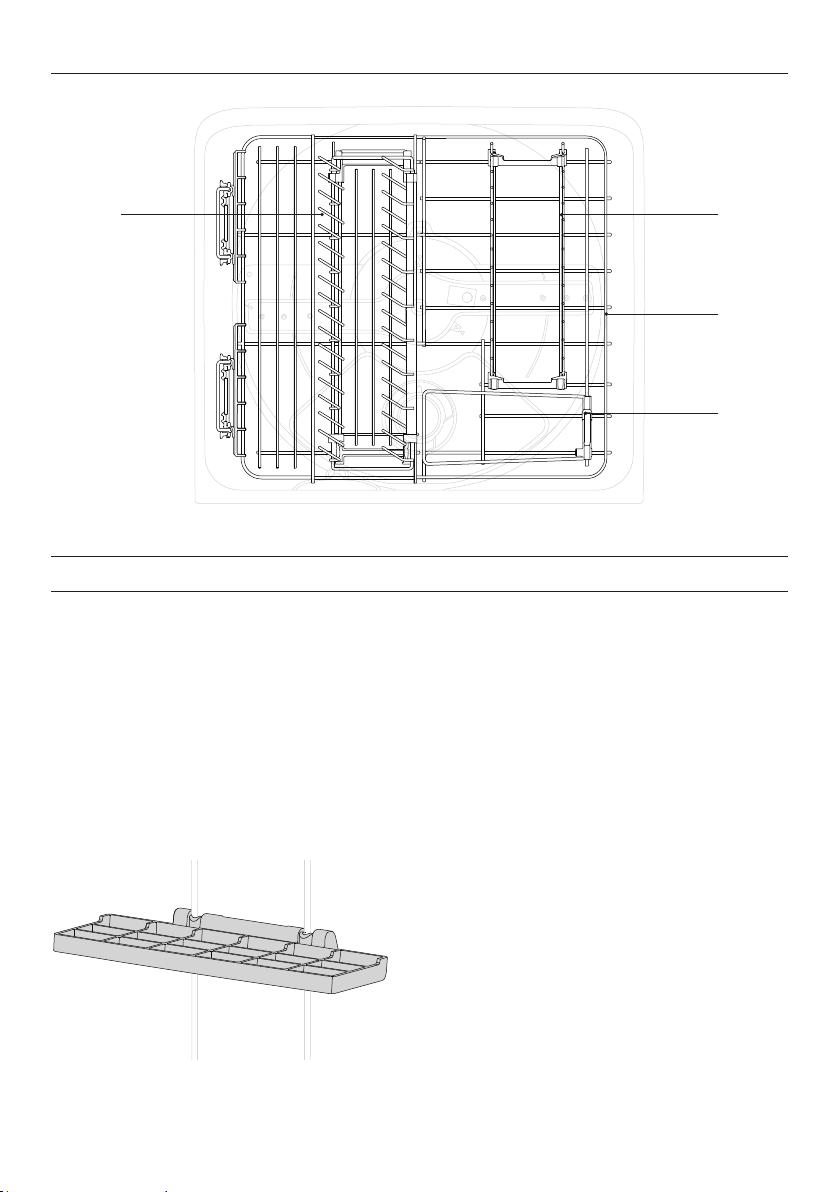

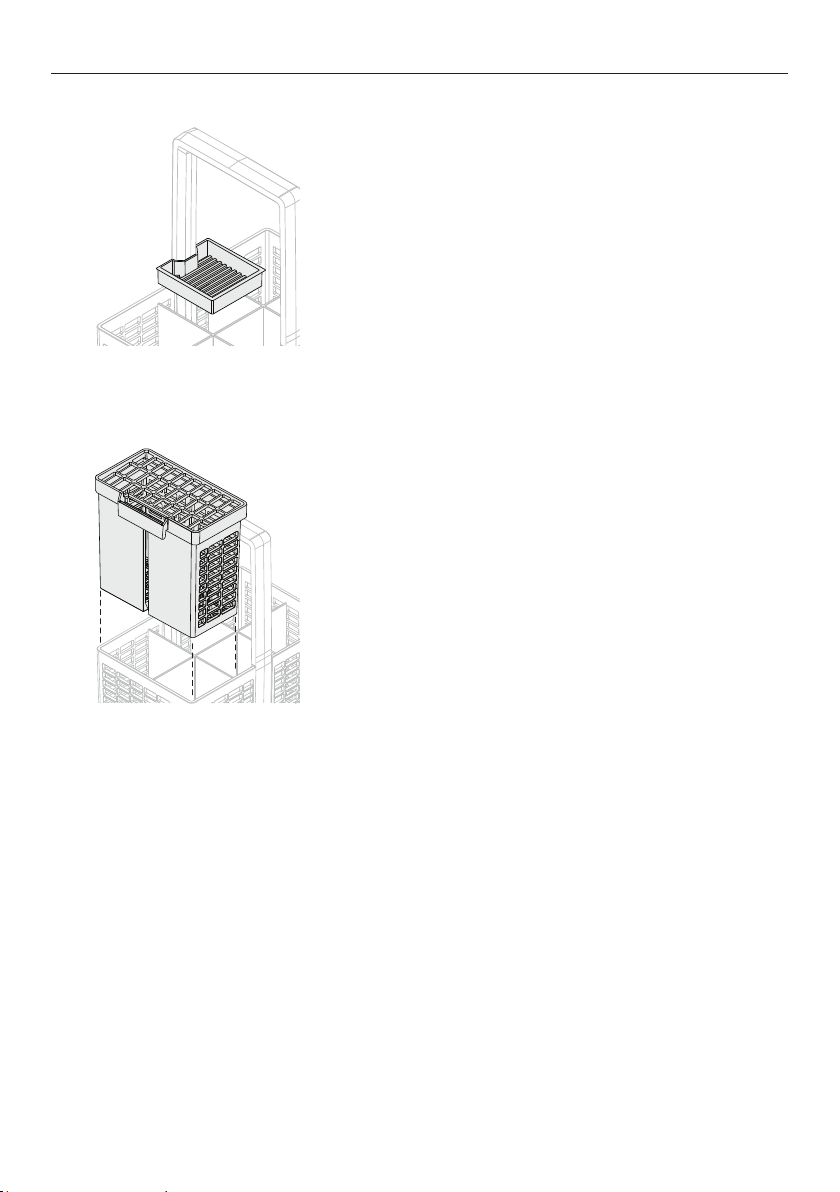

LOADING SUGGESTIONS

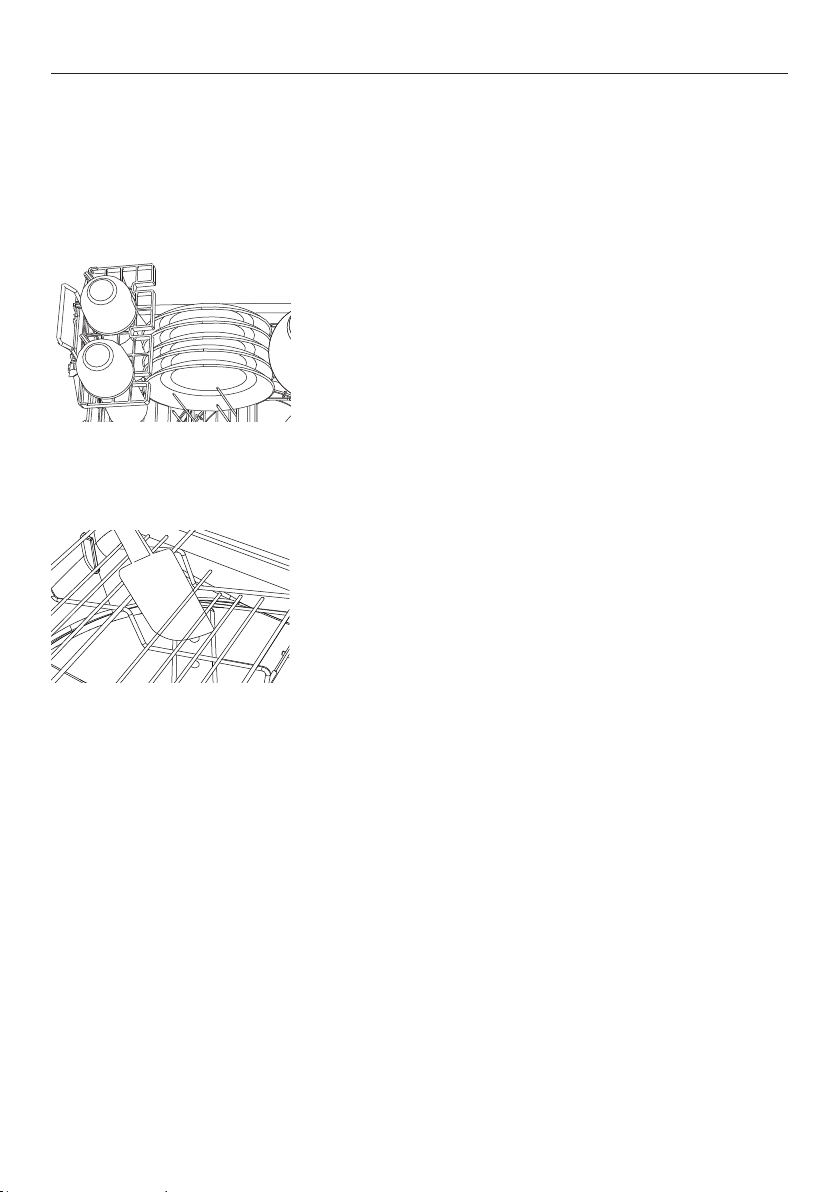

Scrape food off dishware before carefully loading into the drawer. When loading your
drawer ensure items are placed so water coming from the rotating spray arm below can
reach all areas. Wash performance will be reduced if it can't.

Ensure

z

Spray arms can rotate freely.

z

Glass and other fragile items are stable.

z

All dish openings are facing downwards.

z

Plates are evenly spaced.

z

All sharp objects are located securely to avoid
injury or damage to the product.

Avoid

z

Overcrowding.

z

Any protrusions below the racks and basket that
may prevent spray arm rotation.

z

Any protrusions at the top of the drawer.*

z

Blocking water from any items on the foldaway
cup racks.

*maximum dishware height for standard tub models is 280mm and 310mm for tall tub models.

10

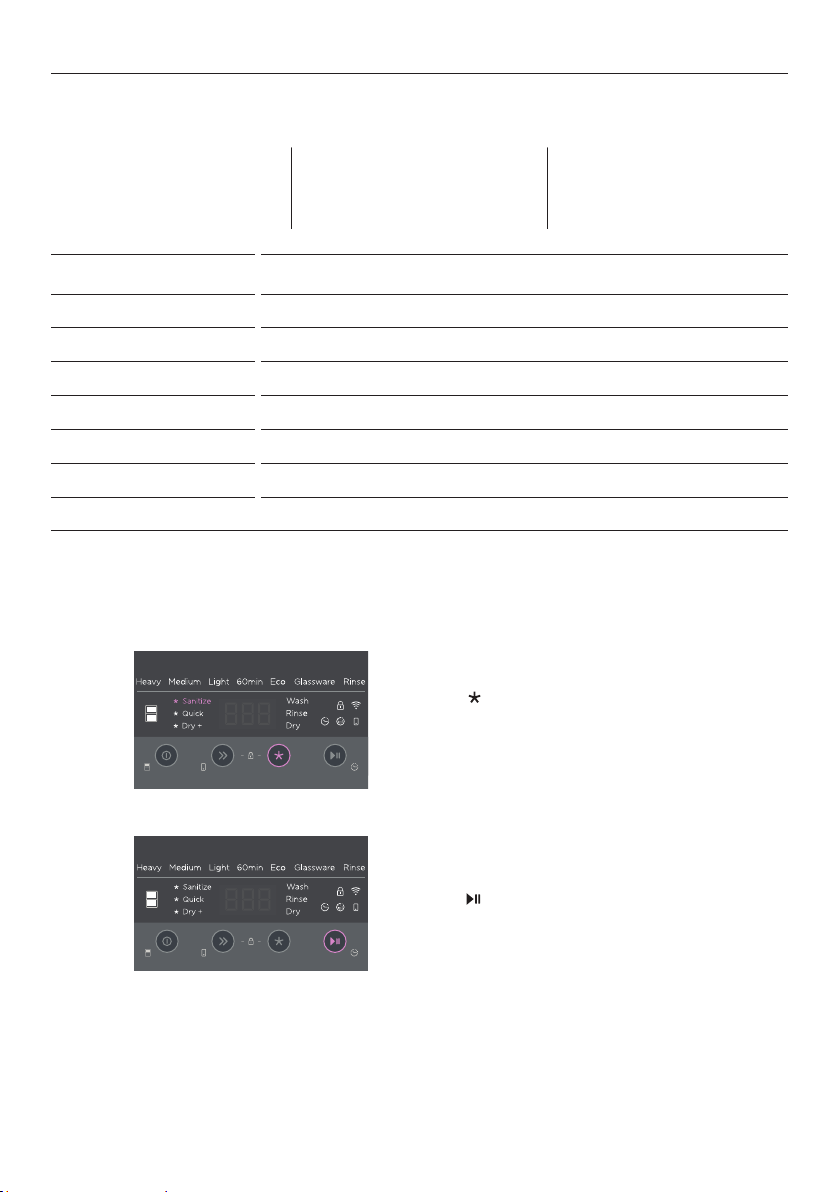

WASH PROGRAMS

Your DishDrawer™ Dishwasher has a number of wash programs designed to suit your needs.
Selecting the most appropriate cycle for each load will help ensure the best wash results.

The Eco program is the most efficient program in terms of combined energy and water
consumption. Loading the dishwasher to capacity will contribute to water and energy
savings. Pre-rinsing of tableware items will increase water and energy consumption and is
not recommended. Washing tableware with a household dishwasher usually consumes less
energy and water than hand washing, when used according to manufacturer's instructions.

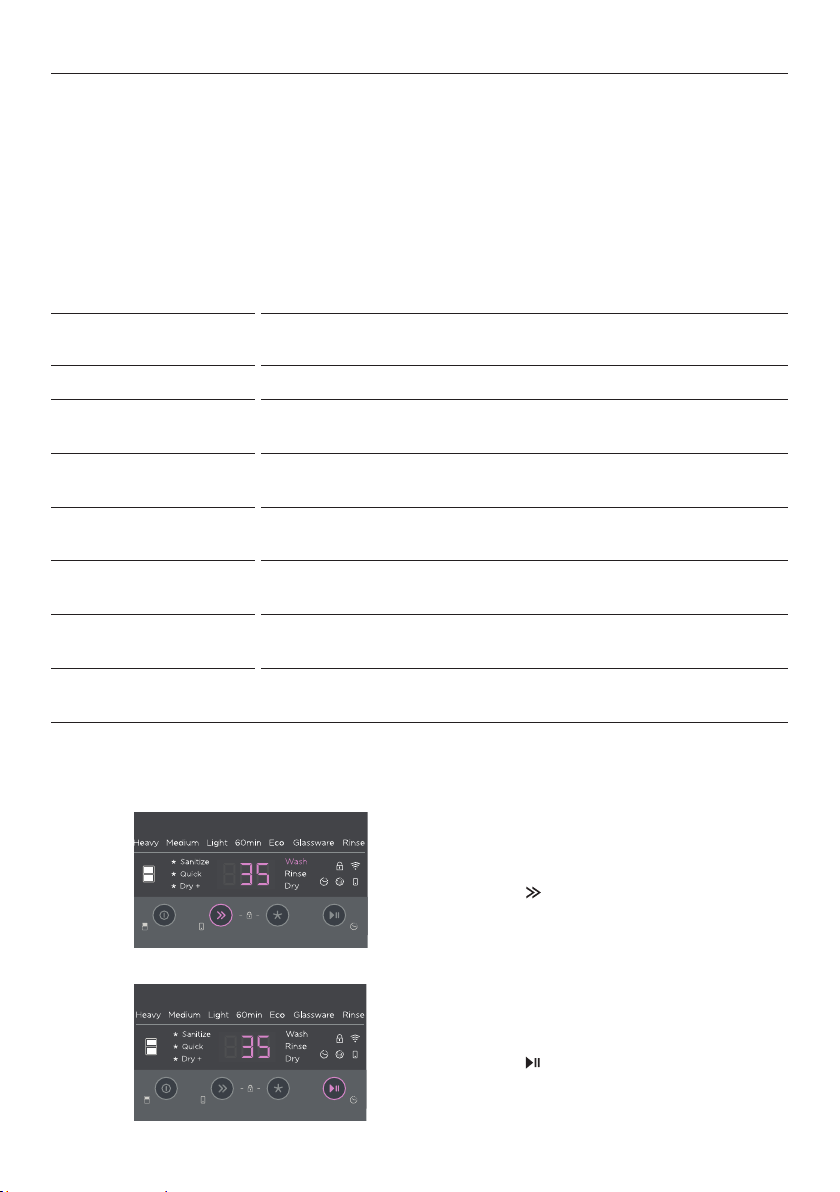

WASH PROGRAM DESCRIPTION

HEAVY

MEDIUM

LIGHT

60MIN

ECO (default)

GLASSWARE

RINSE

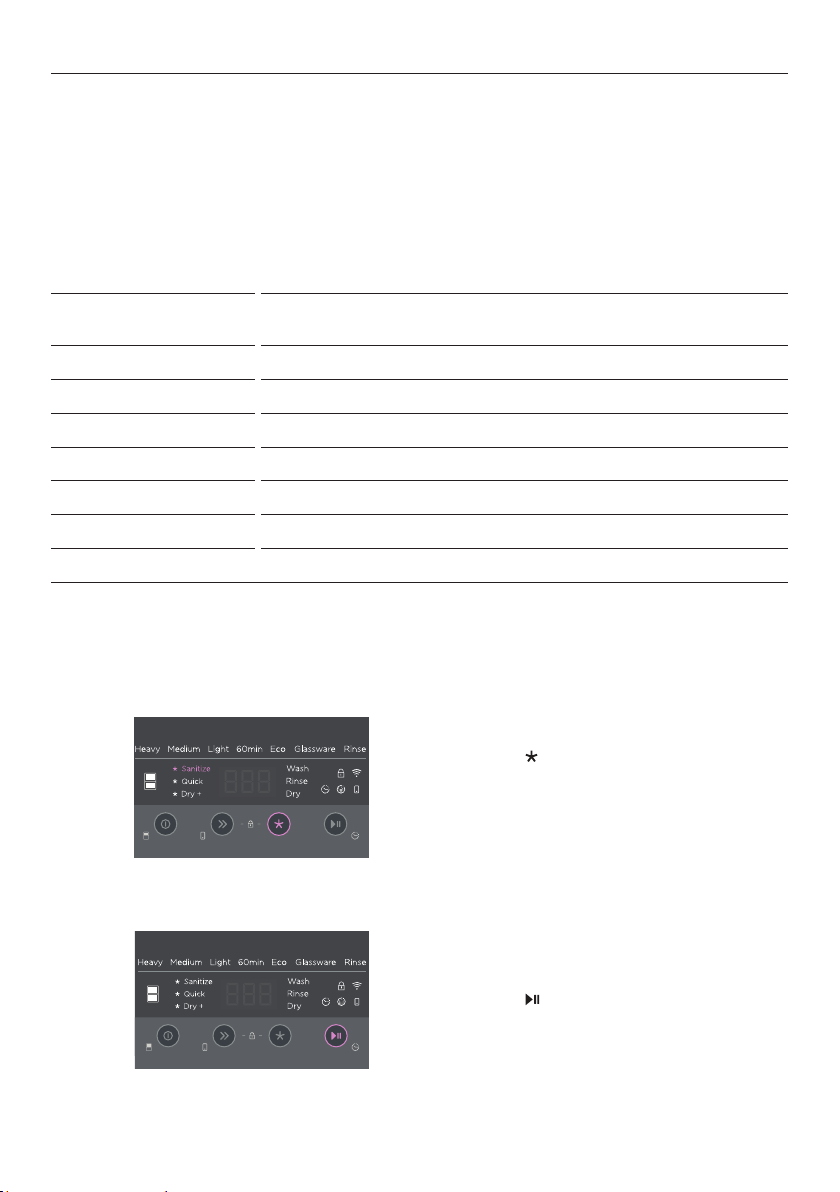

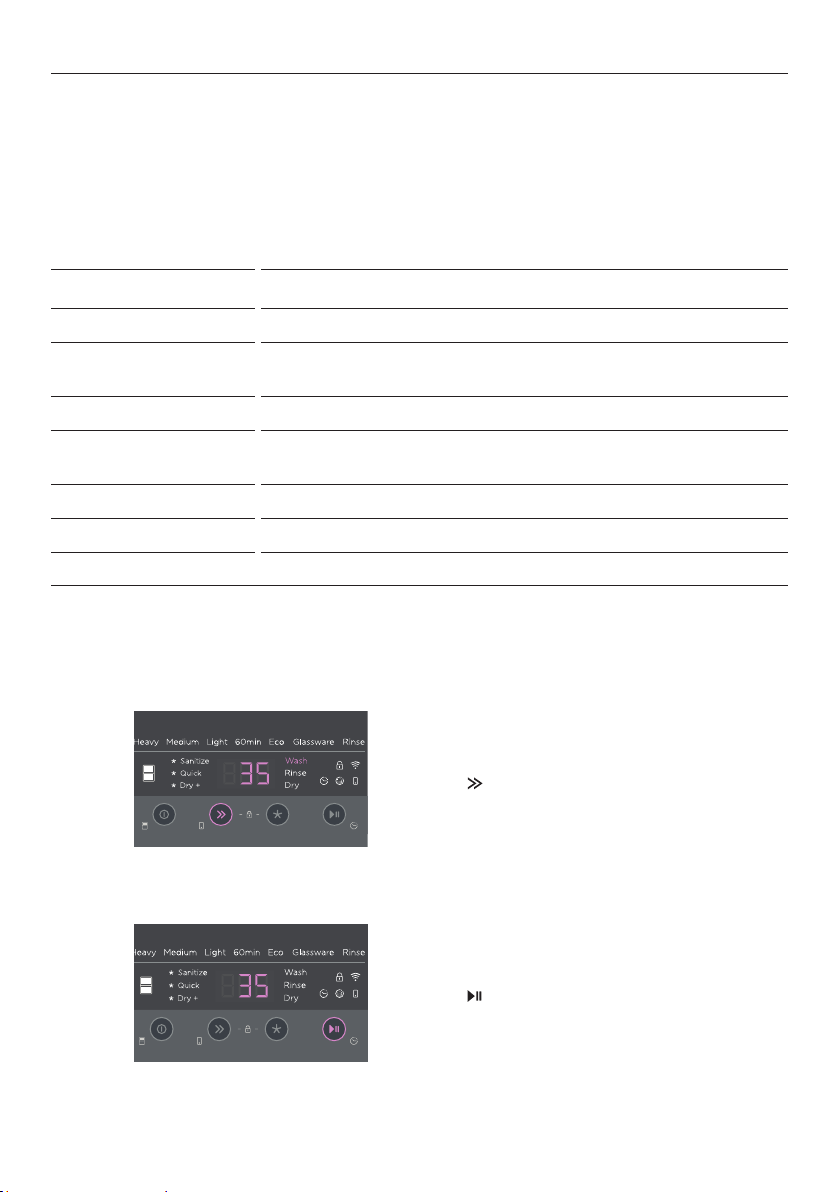

Setting a wash program

1

Designed for heavily soiled pots, pans and dishes

Best for dishes that are quite heavily soiled or to remove food
soils that have been left to dry overnight

For very lightly soiled dishes with easy to remove soils. No drying

Use for dishes that are quite heavily soiled or food soils that have
been left to dry overnight. No drying

For normally soiled dishes for optimum water and energy use

For lightly soiled and heat sensitive crockery and glassware

Prevents odors and soils from drying on dishes

Ensure DishDrawer™ Dishwasher is turned on
and detergent has been added.

Press
wash programs. The selected wash program
will illuminate on the display.

to scroll through the available

2

Press

to start the wash.

11

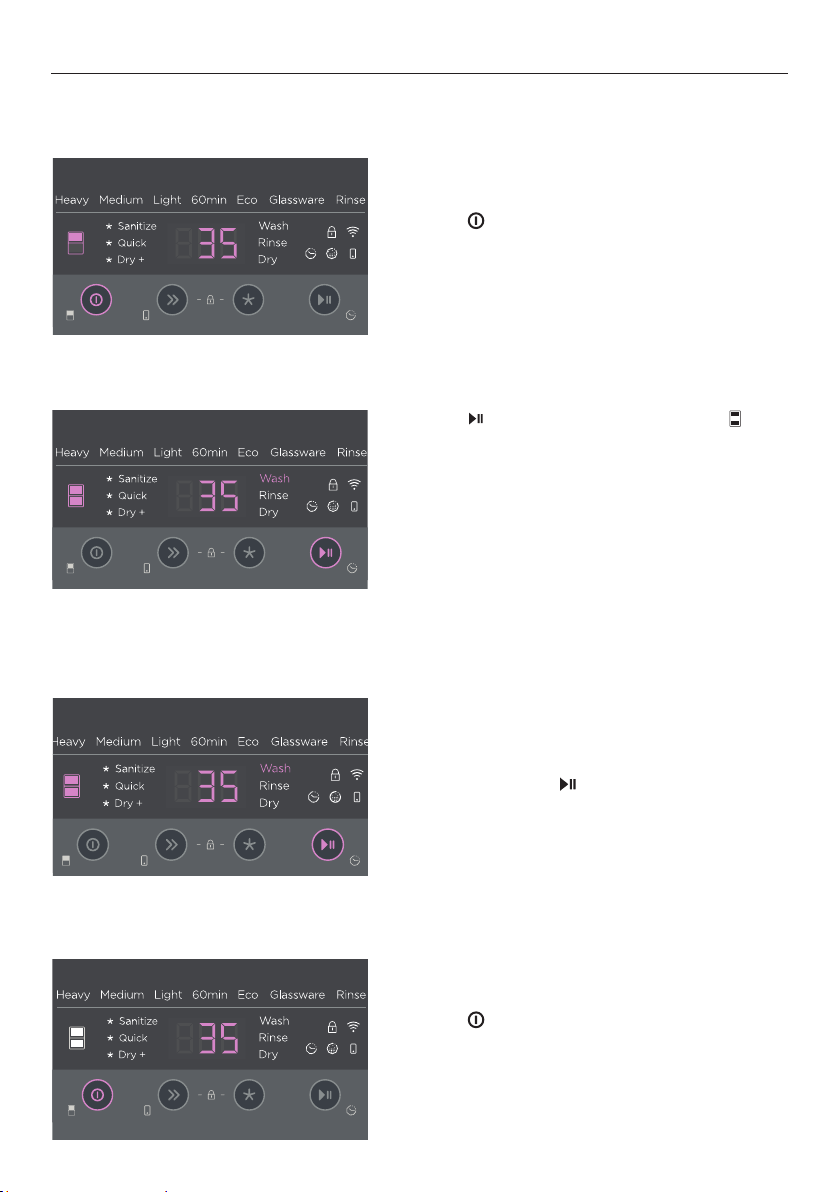

Selecting a drawer

OPERATING INSTRUCTIONS

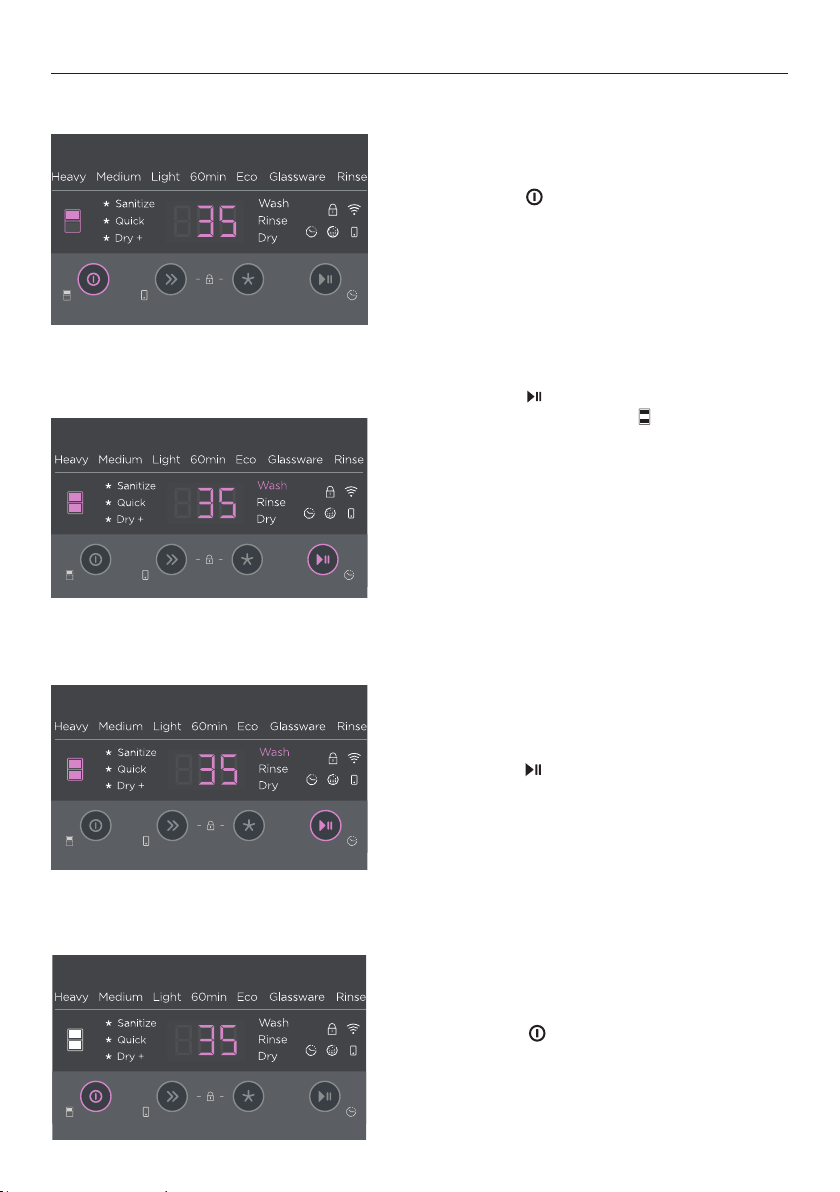

Pausing a wash

Resuming a wash

Press
drawers. The selected drawer will illuminate
on the display.

Press
flash in the display

Wait for three short and one long tone before
opening the drawer. Forcing it open mid cycle
may cause damage or injury.

If the drawer is not restarted within 7
minutes it will tone every 90 seconds until it
is restarted.

To resume, press

to switch between upper and lower

to pause the wash. WASH and will

again.

Cancelling a wash

12

Press
If there is any water in the drawer, it will

drain before the DishDrawer™ Dishwasher
turns off.

.

WASH MODIFIERS

After setting the wash program, you may select one of the following the additional options.
Only one modifier can be set at a time.

DRY+

Increases the final rinse
temperature and the length
of the drying phase.

WASH PROGRAM MODIFIER AVAILABLE

QUICK

Uses additional water
and energy for a faster
wash time.

SANITIZE

Raises the water
temperature during the
rinse phase to sanitize.

HEAVY

MEDIUM

LIGHT

60MIN

ECO

GLASSWARE

RINSE

Setting a wash modifier

A wash modifier can be set once you have added detergent and selected a wash program.

1

Dry+, Quick, Sanitize

Dry+, Quick, Sanitize

Dry+

Dry+

n/a

Dry+

n/a

Press
wash modifiers. The selected wash modifier
indicator will illuminate on the display.

to scroll through the available

2

Press to start the wash.

13

WASH MODIFIERS

Using SANITIZE

The SANITIZE wash modifier adjusts the wash program to meet the conditions required by
Section 6, NSF 184 for sanitization to occur. While SANITIZE is running, the wash program is
monitored to ensure that these conditions are met.

Only programs utilising the
required by Section 6, NSF 184. Other wash programs may not reach the temperatures
required for sanitization to occur. See table on previous page for wash programs that have
sanitize available.

For sanitization to occur, the temperature of the water needs to reach 70°C. Ensure all
items are dishwasher safe before running the sanitize modifier.

If the wash is interrupted or the water supply is turned off during the program, the heating
conditions for sanitization may not be met. You may need to run the program again.

SANITIZE wash modifier are certified to meet the conditions

If sanitization has been successful

The DishDrawer™ Dishwasher will beep,
will show in the display and the SANITIZE
indicator will remain lit. After 30 seconds the
display will turn off.

0

If sanitization has not been successful

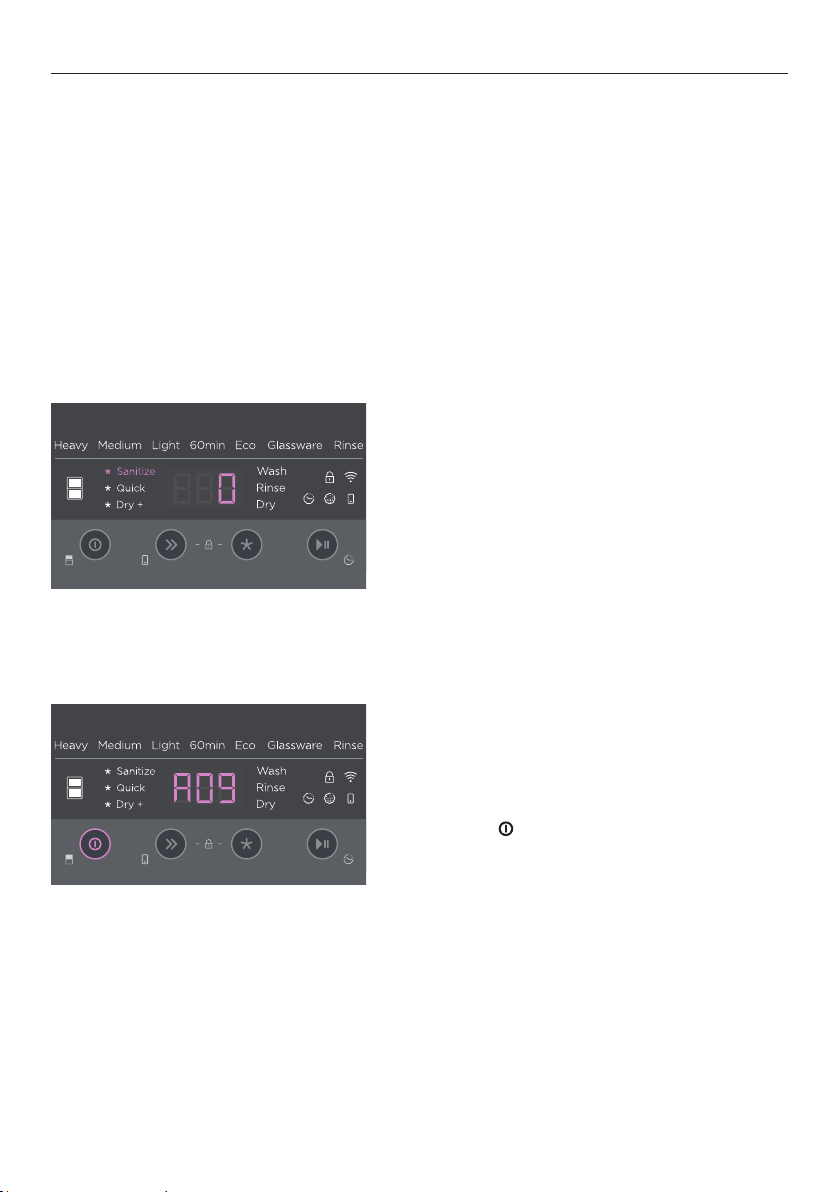

An alert will sound and an alert code will
show in the display. The
will not be lit.

1 Check if the water supply has been turned

off or the wash program interrupted.

2 Press

then again to clear the alert code.

3 Run the

For more information, refer to 'Fault codes'.

14

once to stop the beeping and

SANITIZE cycle again.

SANITIZE indicator

DELAY START

DELAY START allows you to set a 1–12 hour delay for the start of a wash program. The

selected delay time will show on the display. The wash will start once the delay time is over,
provided the drawer is closed.

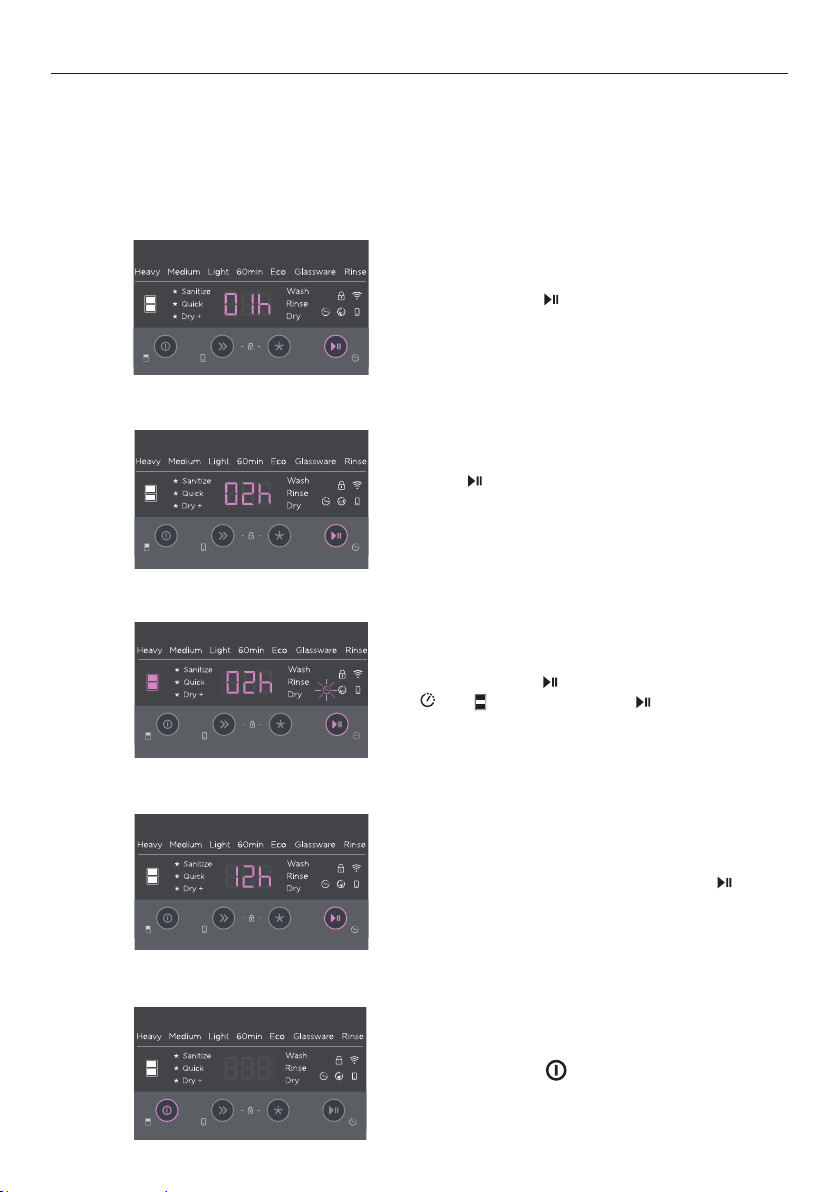

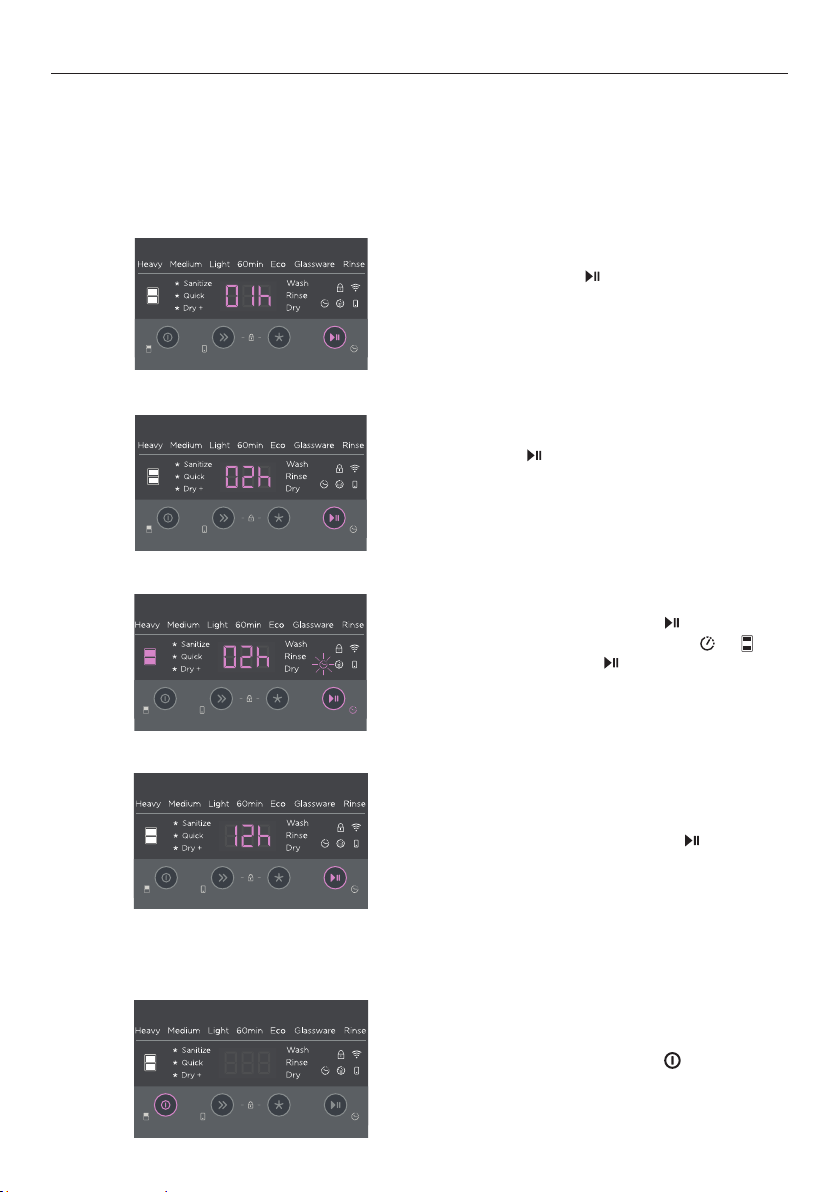

Setting

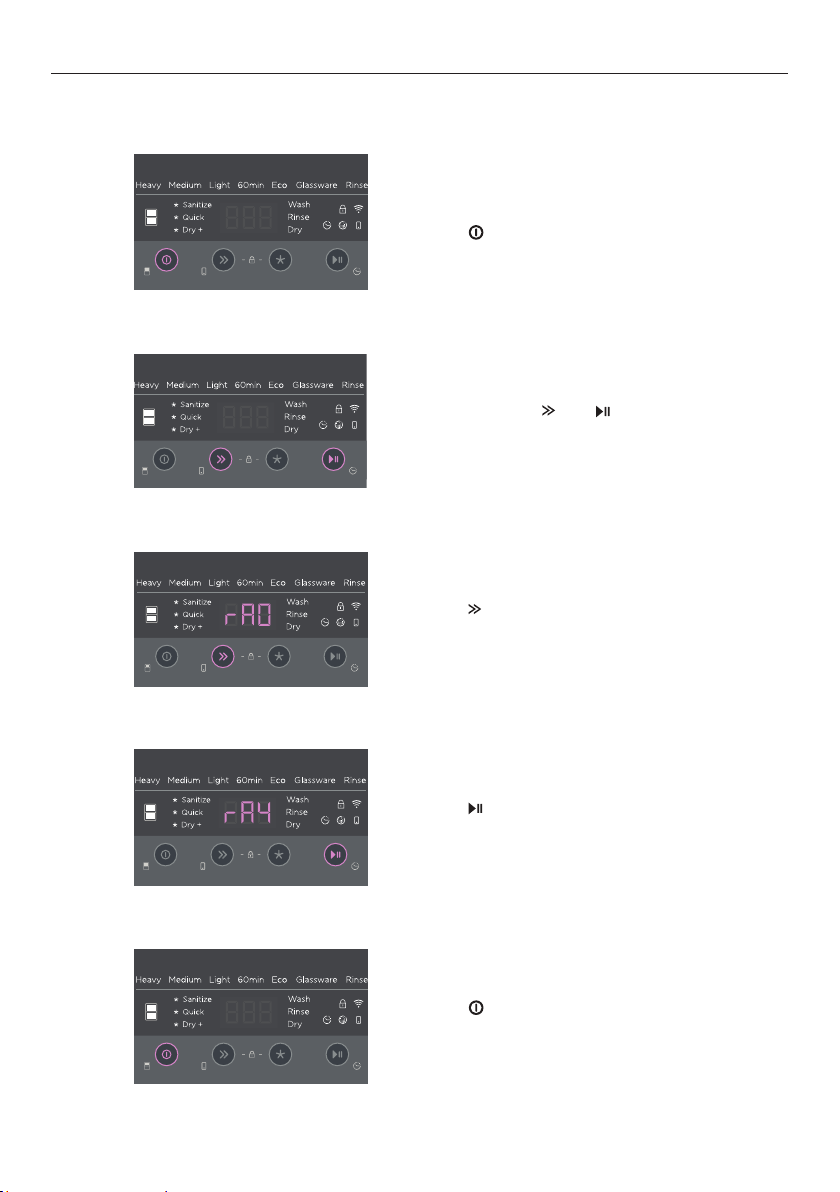

1

2

3

DELAY START

Press and hold until  01h appears in the
display.

Press to increase the delay time in 1-hour
increments. If you scroll past 12 hours, the
dishwasher will exit DELAY START mode.

Press and hold

and will flash. Release to start timer.

to activate DELAY START.

4

Canceling

1

DELAY START

Delay time can be increased as needed after
delay start has been activated. Press
increase the delay time in 1-hour increments.

Press and hold . Display will revert to wash
selection.

to

15

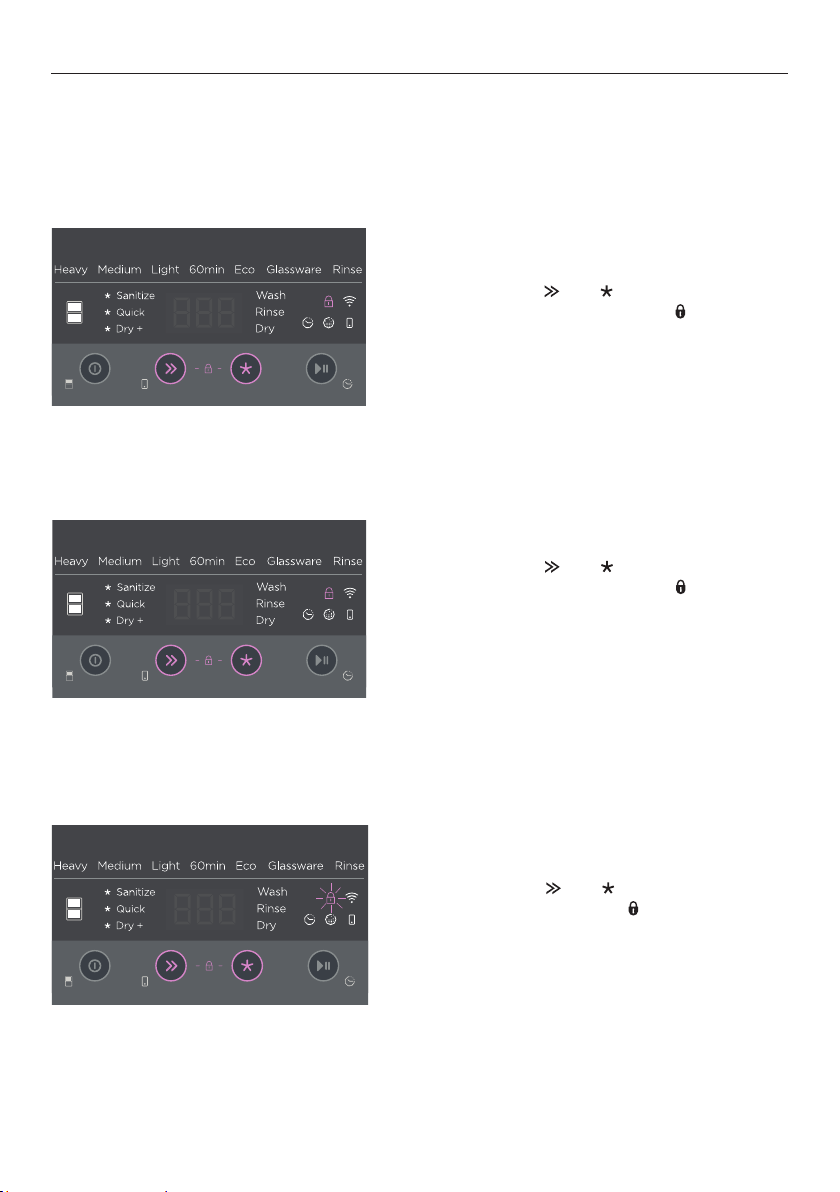

KEYLOCK & CHILDLOCK

KEYLOCK disables all buttons across the control panel and door for the selected drawer.
CHILDLOCK disables all buttons across the control panel and door and locks the selected

drawer. Locks can be turned on or off at any stage.

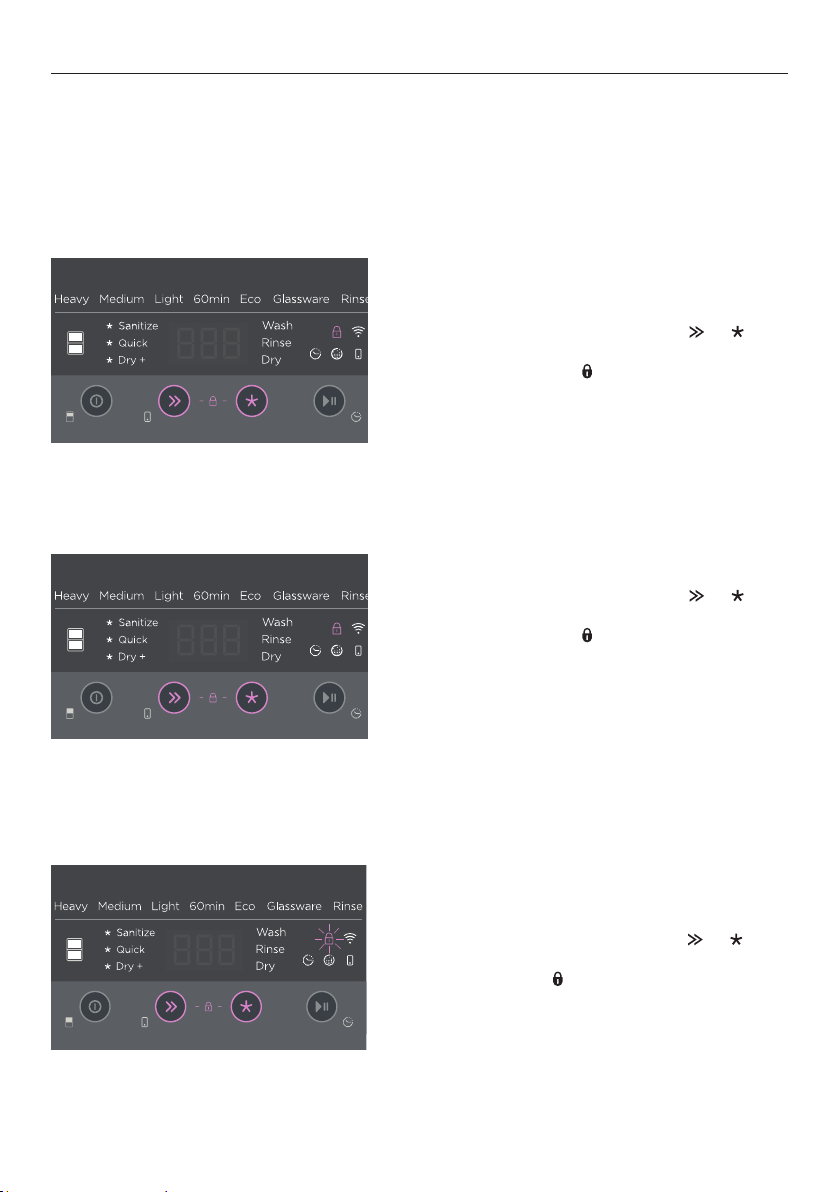

Activating

KEYLOCK

Activating CHILDLOCK

Press and hold and together for 2
seconds. A tone will sound and will
illuminate.

Press and hold

and together for 6
seconds. A tone will sound and will
illuminate.

Childlock will stay on in a power cut unless a
drawer is forced open.

Unlocking KEYLOCK and CHILDLOCK

16

Press and hold and together
until you hear a tone and flashes.

DETERGENT

WARNING: Dishwasher detergents are strongly alkaline. They can be extremely dangerous
if swallowed. Avoid contact with the skin and eyes and keep children and infirm persons
away from the dishwasher when it is open. Check the powdered detergent dispenser is
empty after each wash.

Detergent may cause discoloration on aluminum handles. Remove immediately if spilled.

Unsuitable detergents

These types of detergent are not suitable and may damage your DishDrawer™ Dishwasher
and lead to a service call that is not covered by warranty:

z

Liquid detergents

z

Laundry detergents

z

Hand washing liquids

Using powdered detergent

Use the markings to help you measure the correct quantities. Do not place tablets
or pouches in the dispenser. Refer to the following 'Powdered detergent quantity
recommendations' table and the detergent manufacturer’s guidance. No detergent is
needed for

RINSE.

z

Soaps

z

Disinfectants

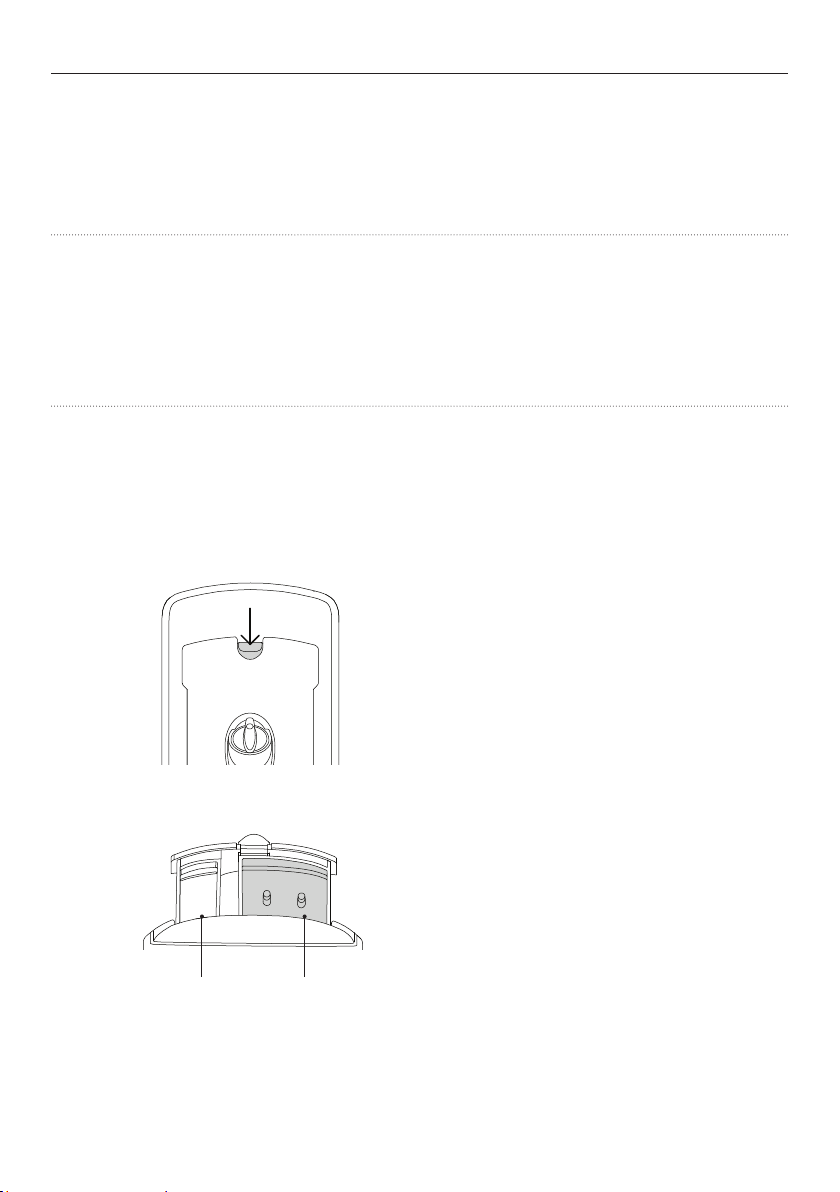

1

Press the latch down to open the dispenser.
Check that the dispenser is empty and dry.

Add detergent and close the dispenser until
it clicks shut.

2

The detergent will automatically be released
into the drawer during the wash program.

secondary

dispenser

When washing heavily soiled dishware in hard water, more detergent may be required. Refer to 'Powdered
detergent quantity recommendations'.

main

dispenser

17

DETERGENT

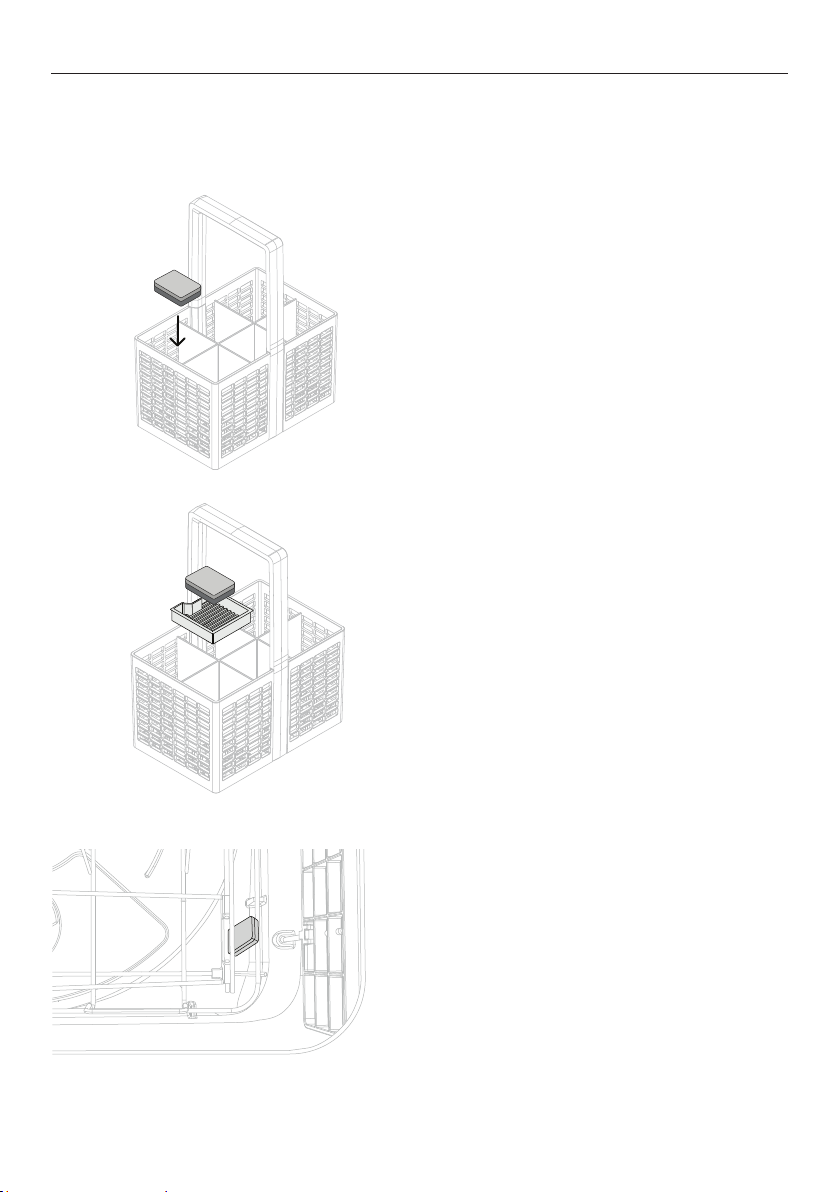

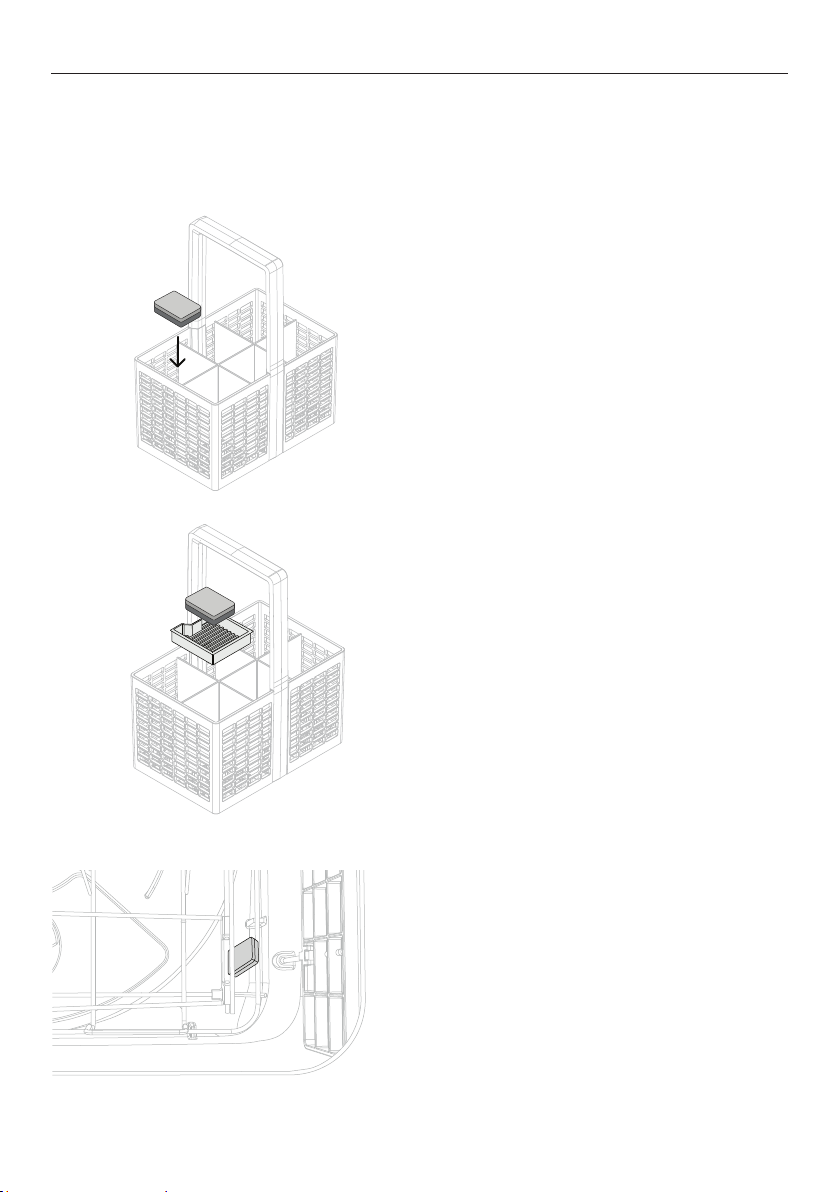

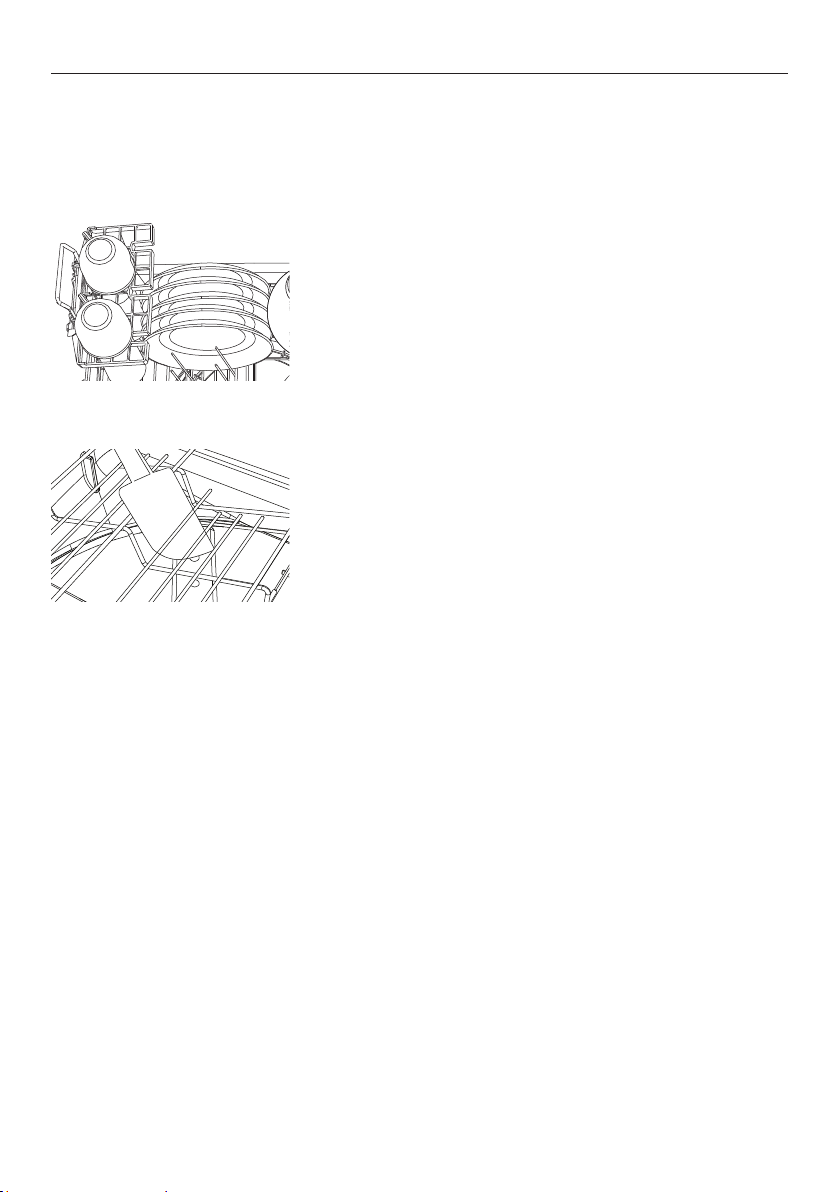

Using solid tablets or pouches

Using tablets could improve wash performance in hard water areas. Follow manufacturer
guidance. Some tablets or pouches may not be suitable for all wash programs.

Place in cutlery basket

Place tablet or pouch in cutlery basket,
ensuring it doesn't come in direct
contact with dishes or cutlery.

Place on tablet tray

Place tablet or pouch on tablet tray in
cutlery basket ensuring it doesn't come
in direct contact with dishes or cutlery.

Place directly in tub

Place the tablet or pouch between the
racking at the side as shown.

Do not place on the base of the drawer as
it may interfere with the spray arm rotation
and affect wash performance.

18

DETERGENT

Powdered detergent quantity recommendations

The recommended detergent quantity depends on water hardness and the soil level of your
dishes. Use the table below to determine the optimal powdered detergent quantity based
on water hardness and soil level. Refer to 'Wash program' descriptions to select a program
for soil level.

WATER HARDNESS

SOFT <100PPM

MODERATE 100–250PPM

SOIL
LEVEL

LIGHT

MEDIUM

HEAVY

LIGHT

MEDIUM

HEAVY

LIGHT

POWDER QUANTITY PER

DRAWER

10g 1/3

Not
recommended

20g 2/3 OK

30g Full OK

20g 2/3

Not
recommended

20g 2/3 OK

30g Full OK

30g Full OK

TABLET

HARD >250PPM

MEDIUM

HEAVY

30g Full OK

Fill main and

>30g

secondary

OK

dispensers

19

RINSE AID

Rinse aid provides a streak-free finish to glass and dishware as well as preventing metal
from tarnishing. We recommend using a liquid rinse aid regularly for optimal drying results.

During dispensing, a pulsing sound may be heard, this is normal.

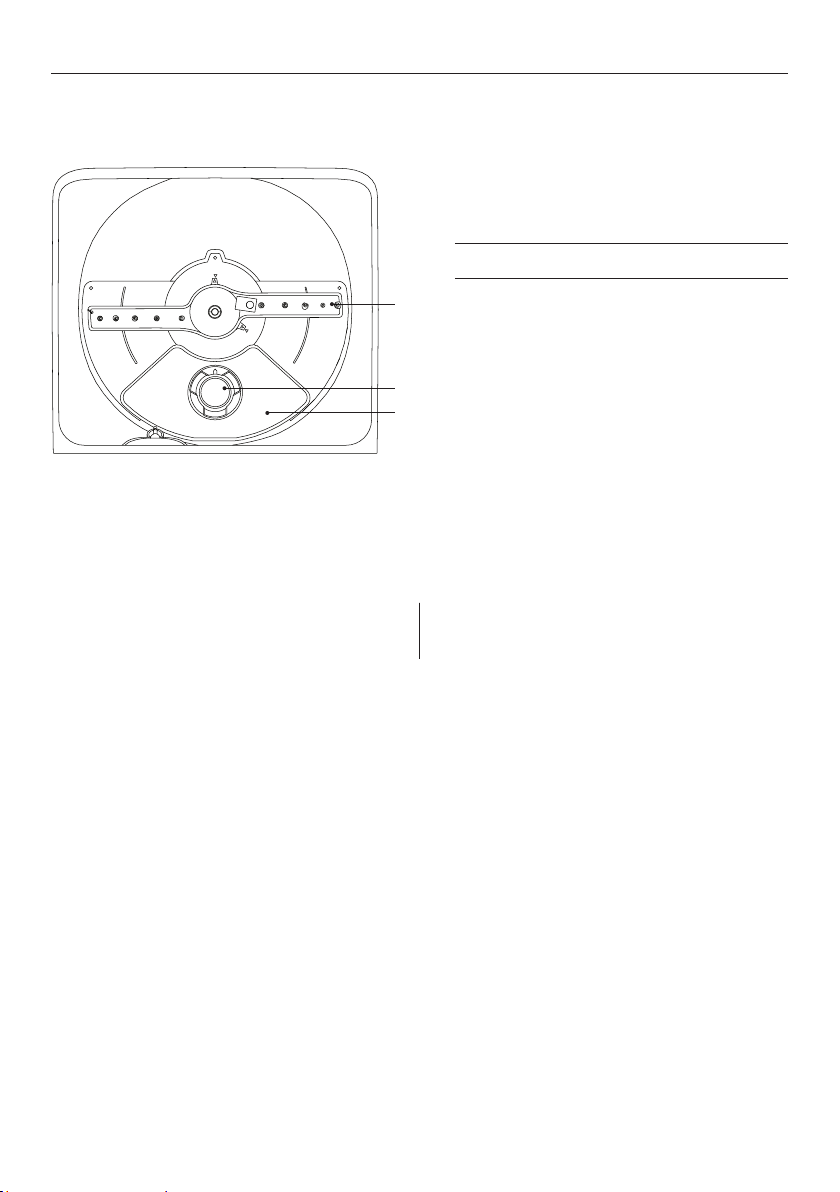

The rinse aid dispenser is located on

rinse aid
indicator

rinse aid
dispenser

How much rinse aid to use

The amount of rinse aid dispensed in each wash may need adjusted to suit your water
conditions. Refer to 'Preferences' and 'Water softener' for guidance.

When to refill rinse aid

z

If the indicator glows or flashes bright red, refill rinse aid.

z

If the indicator glows or flashes dimly or not at all, you do not need to refill – there is
enough rinse aid for the wash.

the inside of the drawer underneath the
detergent dispenser. It holds approximately

1.7 fl oz (50ml) of rinse aid.

When using lighter coloured rinse aids, the indicator may not dim as prominently as when
using darker rinse aids.

20

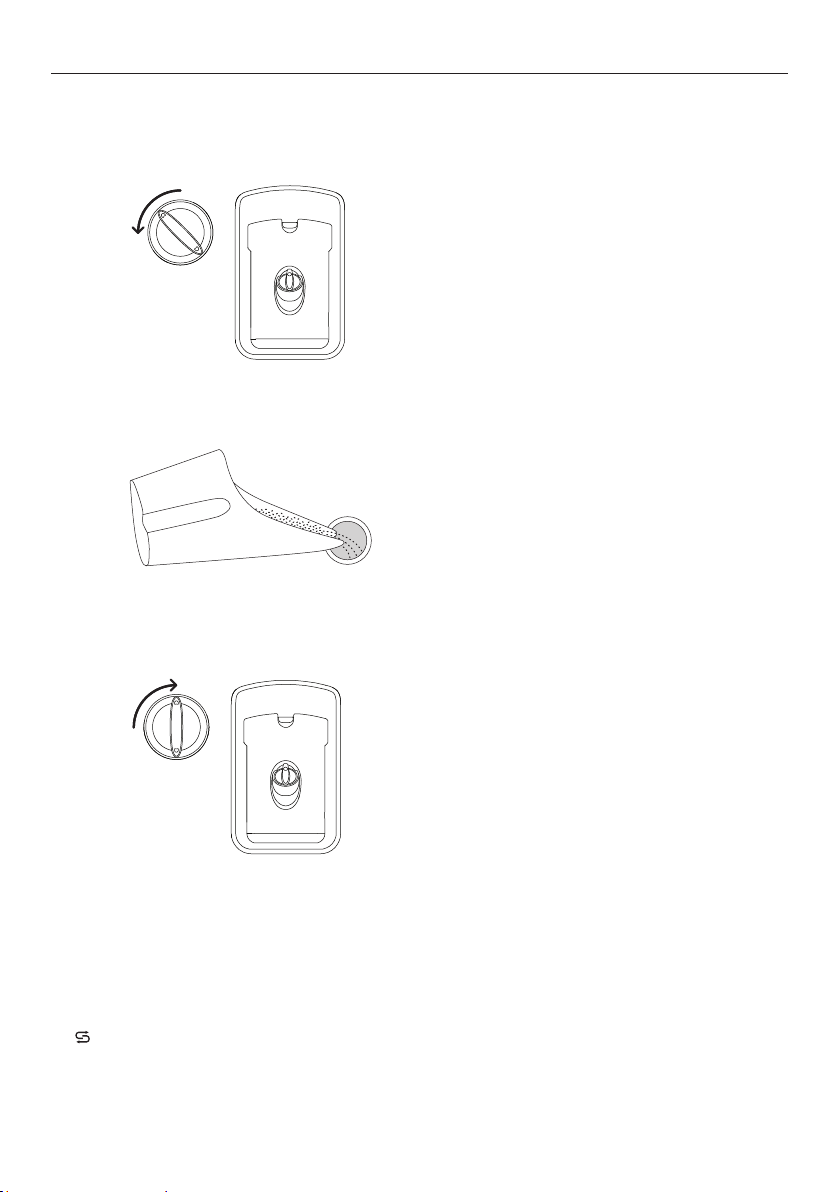

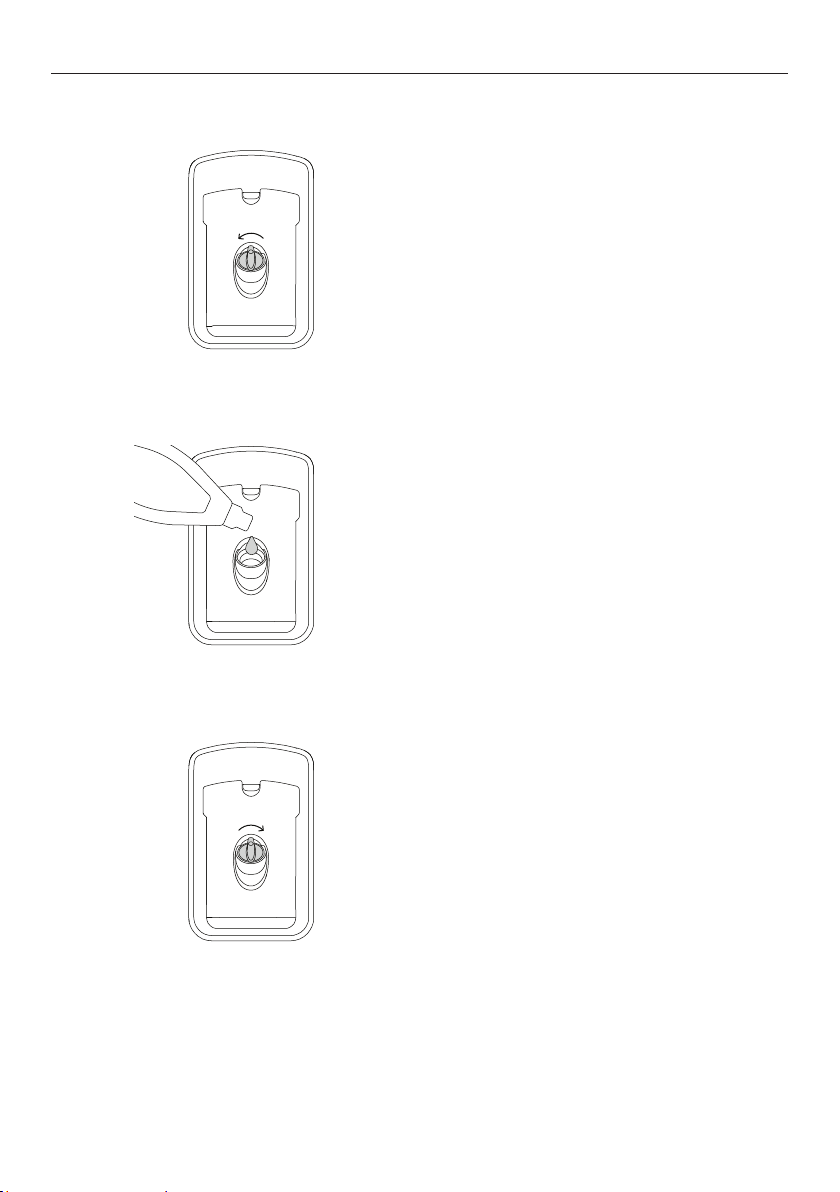

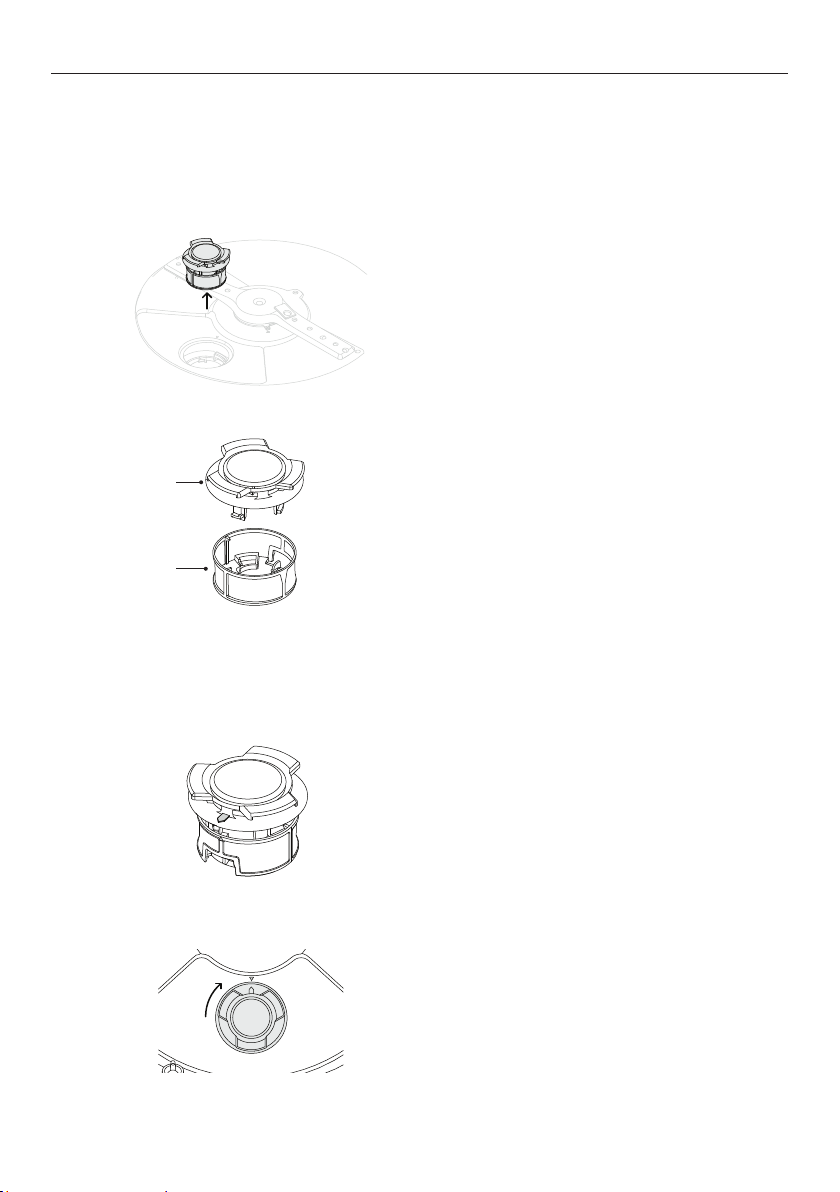

How to refill rinse aid

RINSE AID

1

2

3

Turn the plug anticlockwise and remove.

Pour rinse aid into the opening, taking care
not to spill any into the drawer or on the
aluminium handles.

Spillages must be wiped up immediately as spilt
rinse aid will cause excessive foaming which may
result in a service call that will not be covered by
warranty. It may also discolour the aluminium.

Refit the plug, turning clockwise
until secure.

Ensure the plug is closed tight with the
hand grip in a vertical position.

21

WATER SOFTENER (SOME MODELS ONLY)

The water softener produces a salt solution to soften the water in regions with hard water. It
maintains good wash performance and prevents scale buildup. You do not need to use this
feature if you have a household water softener installed.

Salt recommendations

The salt reservoir must always be filled with granular salt designed for dishwasher water
softening. We do not recommend the use of cooking salt like table salt, rock salt or pellets
as they may contain impurities that will damage the water softener. Do not add detergent
or rinse aid to the salt reservoir. This will cause damage.

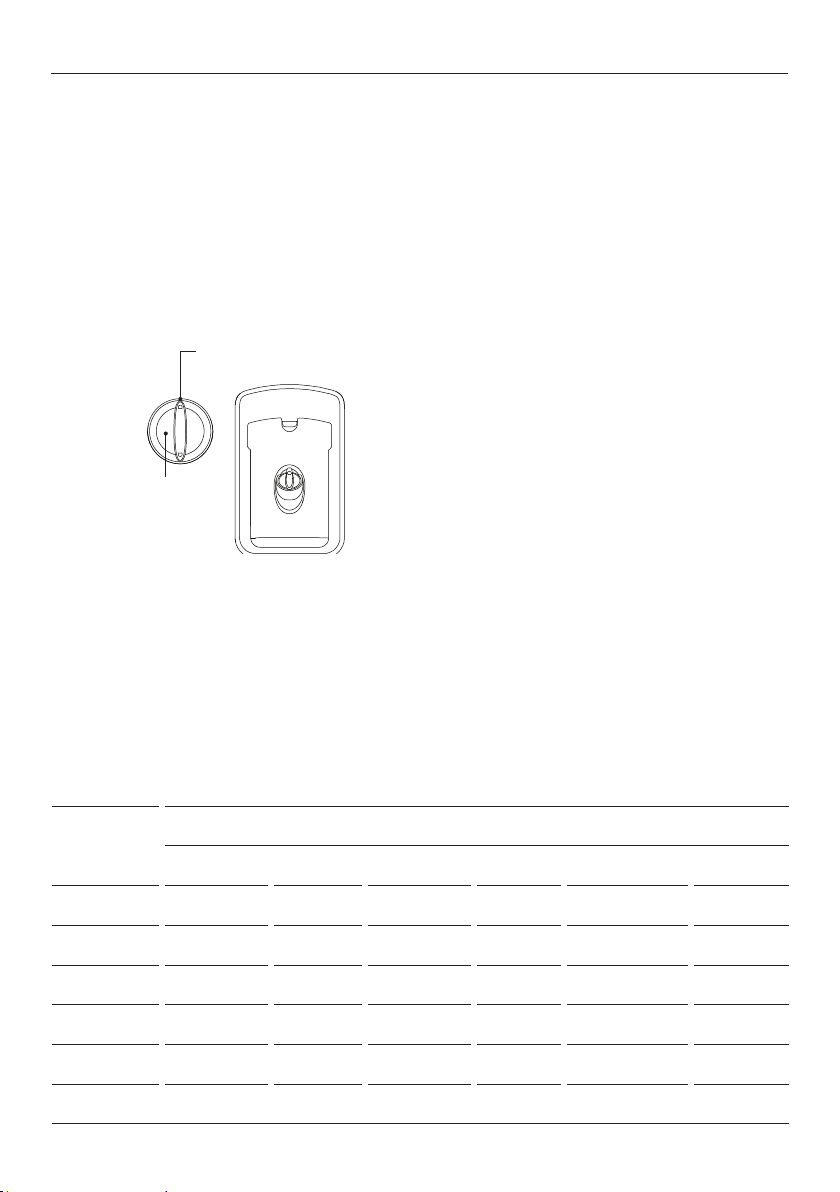

salt indicator light

The salt reservoir is located on the inside of
each drawer next to the detergent dispenser.
It holds up to approximately 0.8lb (350g) of

salt reservoir cap

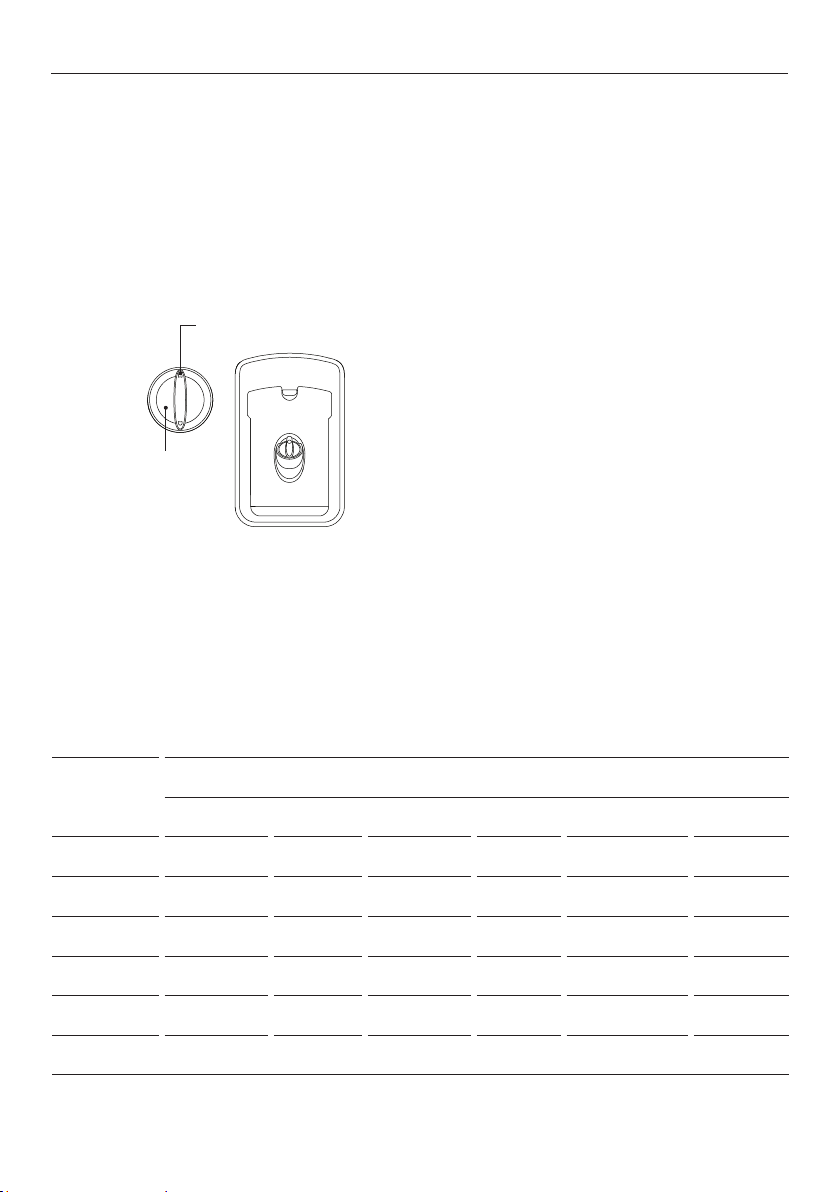

Water hardness recommendations

z

Use the table below to determine the optimal water hardness setting. Your local water
company will be able to help.

z

If you have a household water softener installed, use the setting recommended for water
with a hardness under 100 ppm/6 gpg, irrespective of the water hardness in your area.

z

If your water hardness is above 625 ppm/36 gpg, the wash performance of your
DishDrawer™ Dishwasher will decline over time. The rinse aid setting should be at 5.

salt (actual capacity will vary depending on
brand and grain size of salt used).

SETTING

WATER HARDNESS SCALES

PPM GPG °DH °FH °E / °CLARK MMOL/L

0 0 – 100 0 – 6 0 – 5.6 0 – 10 0 – 7 0 – 0.1

1 100 – 250 6 – 14 5.6 – 14 10 – 25 7 – 17.5 0.1 – 2.5

2 250 – 350 14 – 20 14 – 19.6 25 – 35 17.5 – 24.5 2.5 – 3.5

3 350 – 450 20 – 26 19.6 – 25.2 35 – 45 24.5 – 31.5 3.5 – 4.5

4 450 – 550 26 – 32 25.2 – 30.8 45 – 55 31.5 – 38.5 4.5 – 5.5

5 550 – 625 32 – 36 30.8 – 35 55 – 62 38.5 – 43.8 5.5 – 6.2

22

WATER SOFTENER (SOME MODELS ONLY)

Using the salt reservoir

You may hear some noises when the water softener is operating, this is normal.

1

2

3

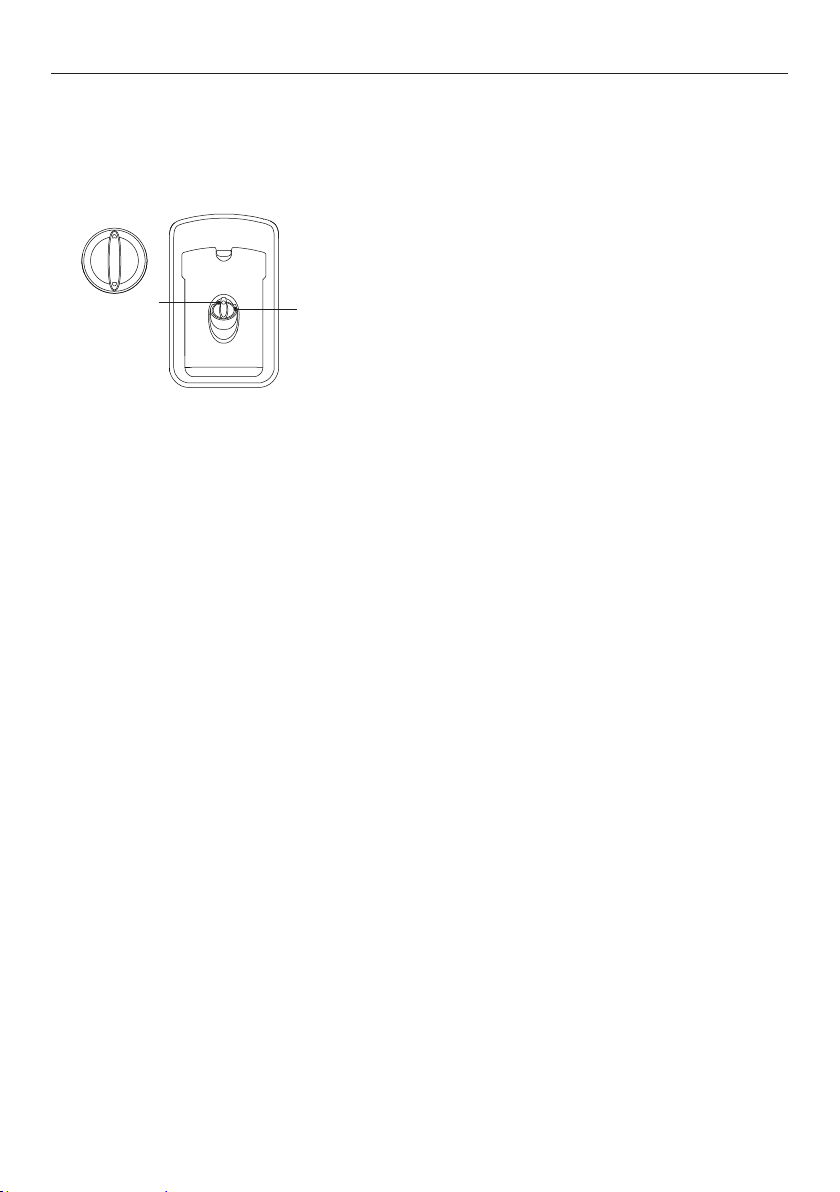

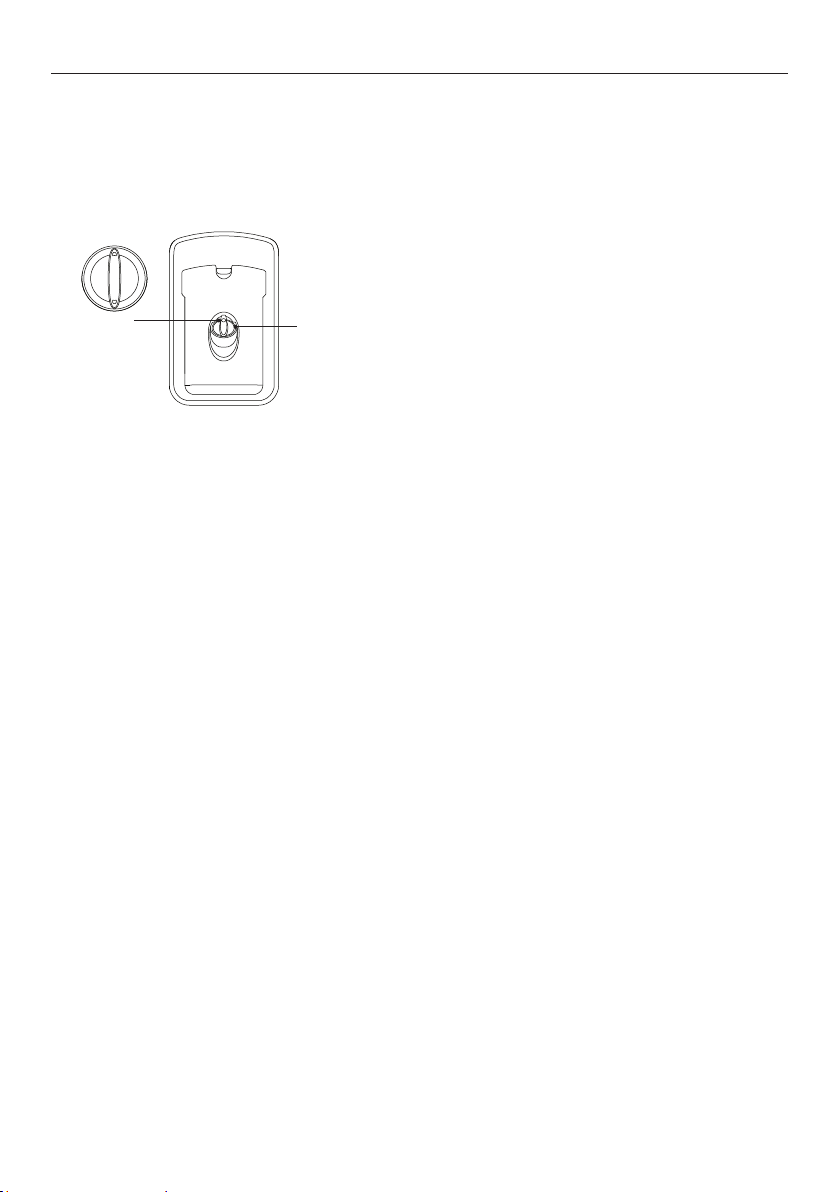

Turn the cap anticlockwise and remove.

Place the salt into the salt container and
carefully pour into the reservoir.

When filling the salt reservoir, you may notice water
being displaced from the water softener overflow.
This is normal.

Refit the cap, turning clockwise until secure.

If you are not washing your dishes immediately
after filling the salt reservoir, we recommend
running a
spilt granules.

RINSE cycle to remove any salt water or

When to refill the salt reservoir

z

If the salt indicator is red, the salt reservoir must be filled. If the salt indicator is black,
there is enough salt in the reservoir.

z

will also illuminate on the display if the salt reservoir must be filled.

23

PREFERENCES

You can adjust any of the settings of the below options prior to starting a wash cycle.

Wi-Fi
Allows your DishDrawer™ Dishwasher to connect to your home network. Refer to
'Wi-Fi connection & remote mode' for details.

Rinse aid
Controls the amount of rinse aid dispensed. Refer to 'Rinse aid' for details.

Water softener*

Refer to 'Water softener' for details.

Auto power-on**
Your DishDrawer™ Dishwasher is set to automatically power on for 30 seconds after a
drawer is opened. This can be turned off.

Autolock
Allows the drawer to automatically lock 30 seconds after it’s closed.

Tones
Adjusts tone settings. When set to

OPTION DISPLAY SETTINGS

OFF all tones will be silenced except fault alerts.

Wi-Fi

Rinse aid

Water softener*

Auto power-on**

Autolock

Tones

*Some models only | **Suitable as a Sabbath option.

24

Con

rA

Hd

AP

Ld

bP

Disconnected n/a Connected

Off

Off

On

On

On

rA0

Hd0

APo

Ldo

bPo

Max: 5

Max: 5

Off

Off

Off

rA5

Hd5

AP-

Ld-

bP-

PREFERENCES

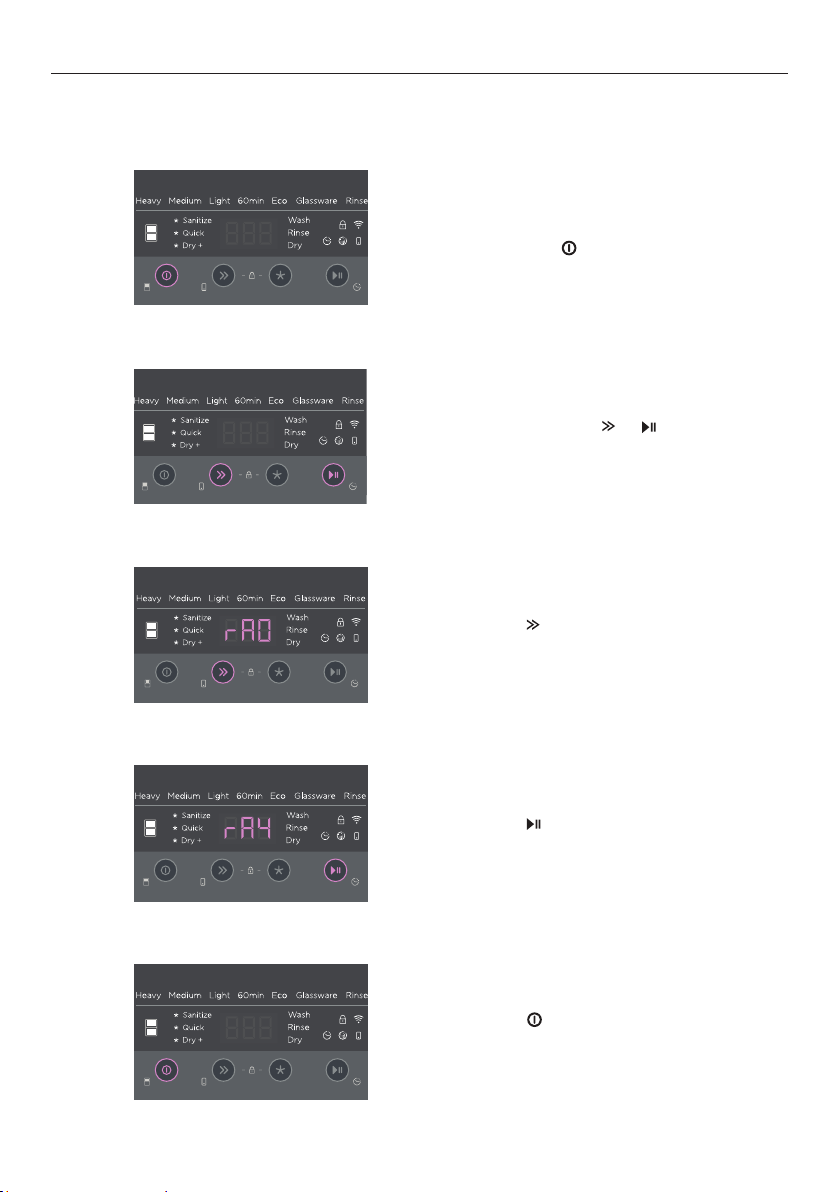

Changing the settings

Changing the settings in one tub will set your preferences for both drawers.

1

2

3

Ensure there is no wash in progress, then
press

Press and hold
four seconds.

Press to scroll through the
available options.

.

and together for

4

5

Press
an option.

Press
the preference menu.

to change the setting within

to save the new setting and leave

25

WI-FI CONNECTION & REMOTE MODE

Your appliance can be connected to your home wireless network and operated remotely
using the app.

Getting started

z

Ensure your home Wi-Fi network is turned on.

z

You will be given step by step guidance on both your appliance and mobile device.

z

It may take up to 10 minutes to connect your appliance.

z

For further guidance and troubleshooting, please refer to the app.

On your mobile device:

1 Download the app from www.fisherpaykel.com/connect
2 Register and create an account.
3 Add your appliance and set up the Wi-Fi connection.

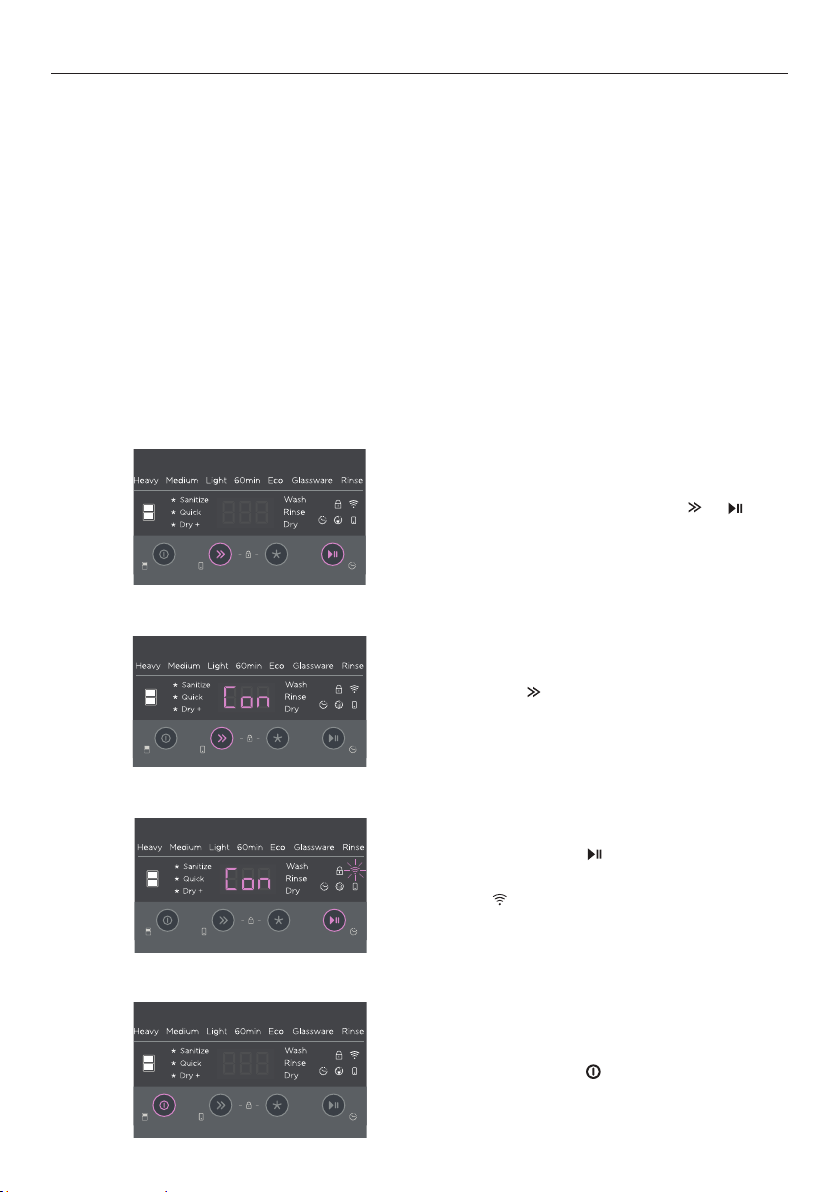

Connecting to your home Wi-Fi

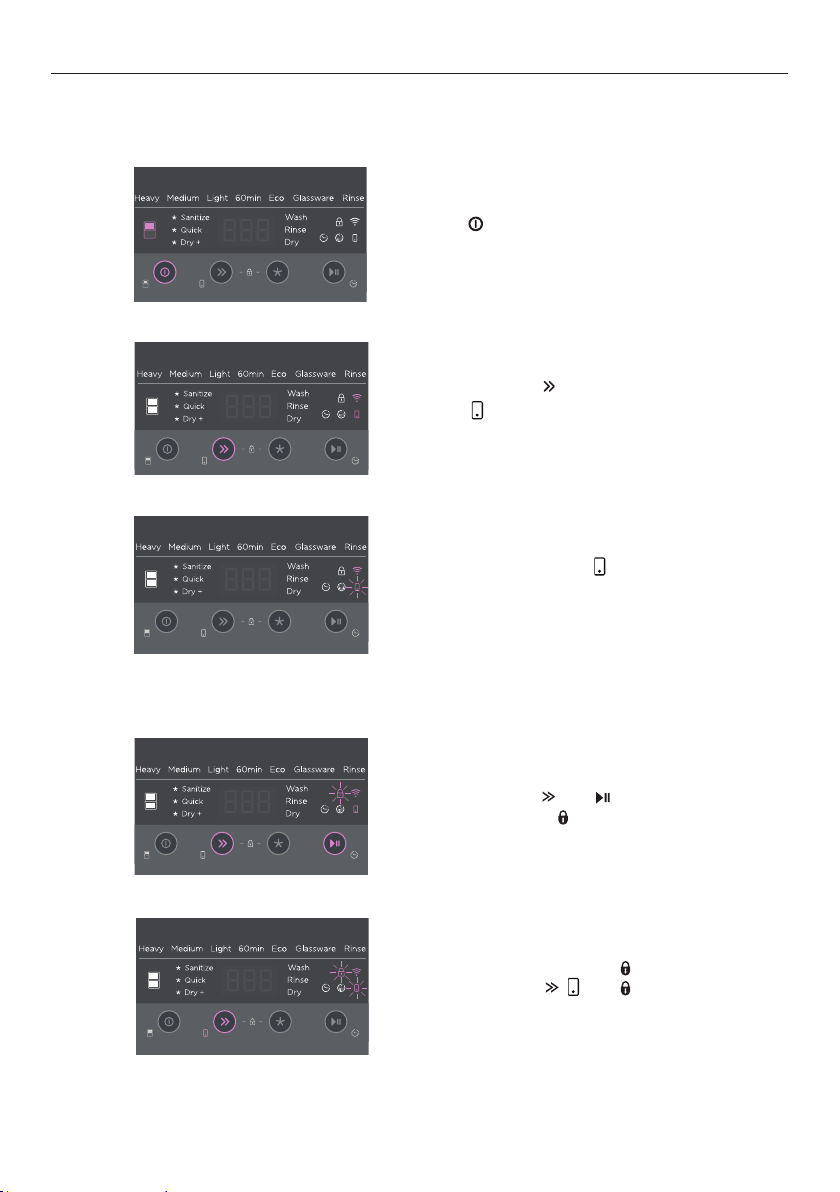

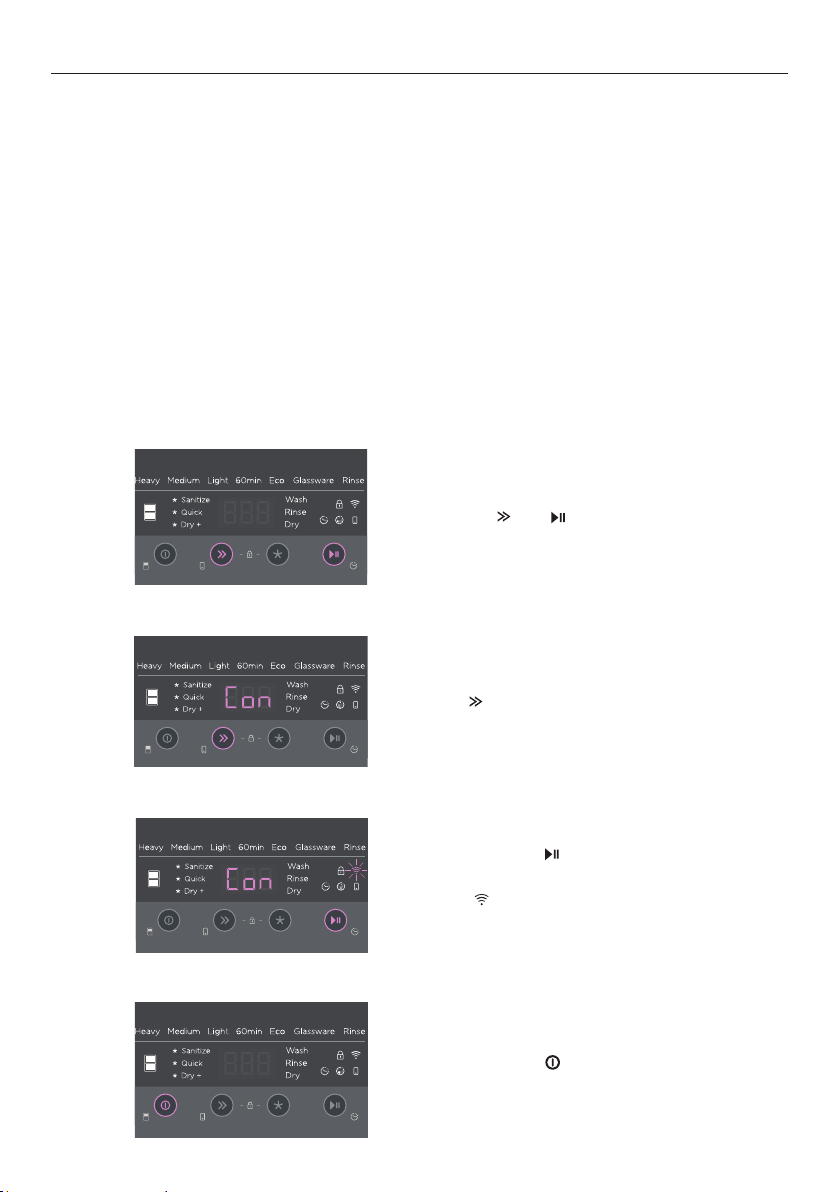

Ensure there is no wash in progress. Press

1

and hold
to enter settings mode.

and together for five seconds

26

2

3

4

Press

Press and hold
Wi-Fi network.

When
the app to complete set-up.

Press and hold to save and leave the menu
after Wi-Fi is connected.

to scroll through to Wi-Fi setting.

to connect to the

flashes, follow the prompts within

WI-FI CONNECTION & REMOTE MODE

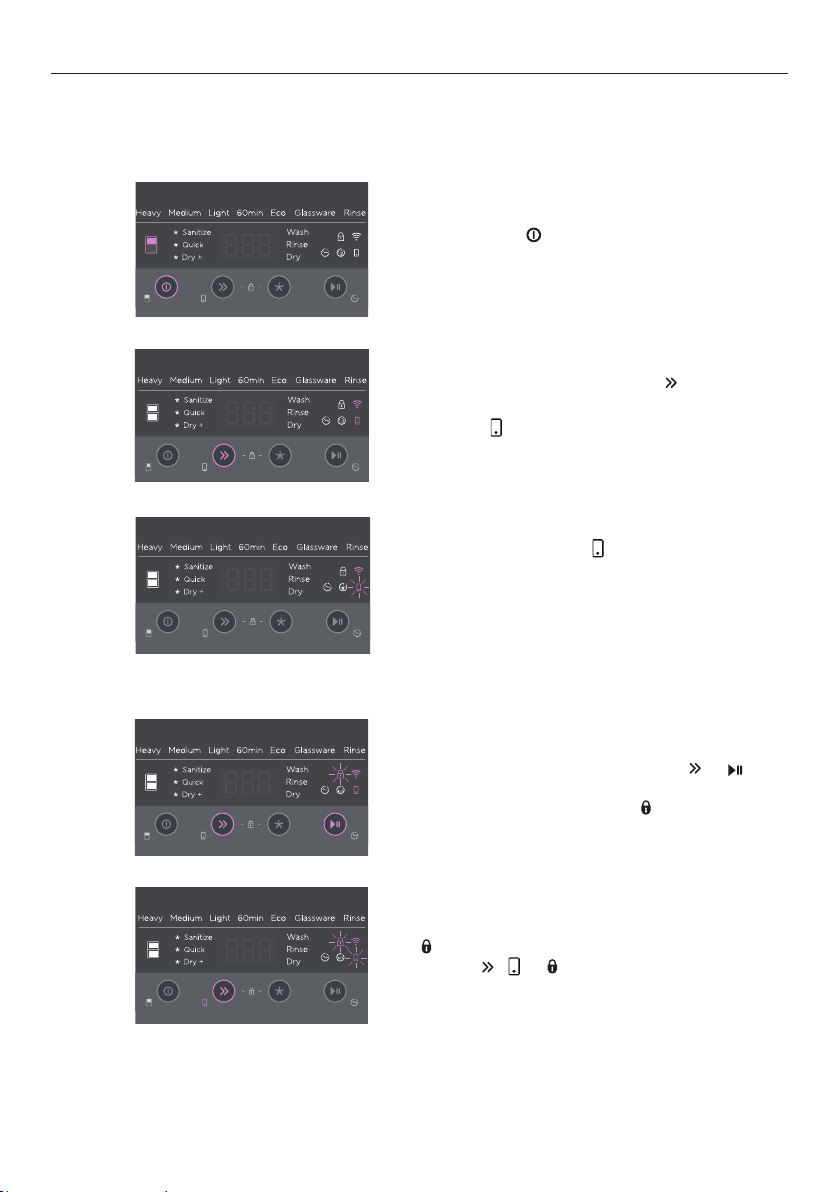

Enabling Remote Mode

You can enable remote mode once your your DishDrawer™ Dishwasher is connected to your
Wi-Fi network.

1

2

3

Enabling keylock in Remote Mode

1

Press
remotely.

Press and hold
When

enabled.

If the drawer is open,
Close the drawer within 4 seconds to enable

REMOTE MODE.

Press and hold
tones sound and flashes.

to select a drawer to operate

until a tone sounds.

is illuminated, REMOTE MODE is

will flash fast.

and together until two

Within 10 seconds while

2

Cancelling Remote Mode

REMOTE MODE will end automatically after 72 hours. It will be canceled if there is a power

cut or the drawer is opened prior to start.

press and hold . and will flash fast
together.

is still flashing,

27

RACKING FEATURES

Cutlery basket

To reduce the risk of injury, we recommend loading knives and sharp utensils with handles
facing up. Mix spoons, knives and forks within each section to stop cutlery nesting together
and to ensure the water circulates freely. Keep stainless steel from touching silver cutlery to
avoid staining.

2

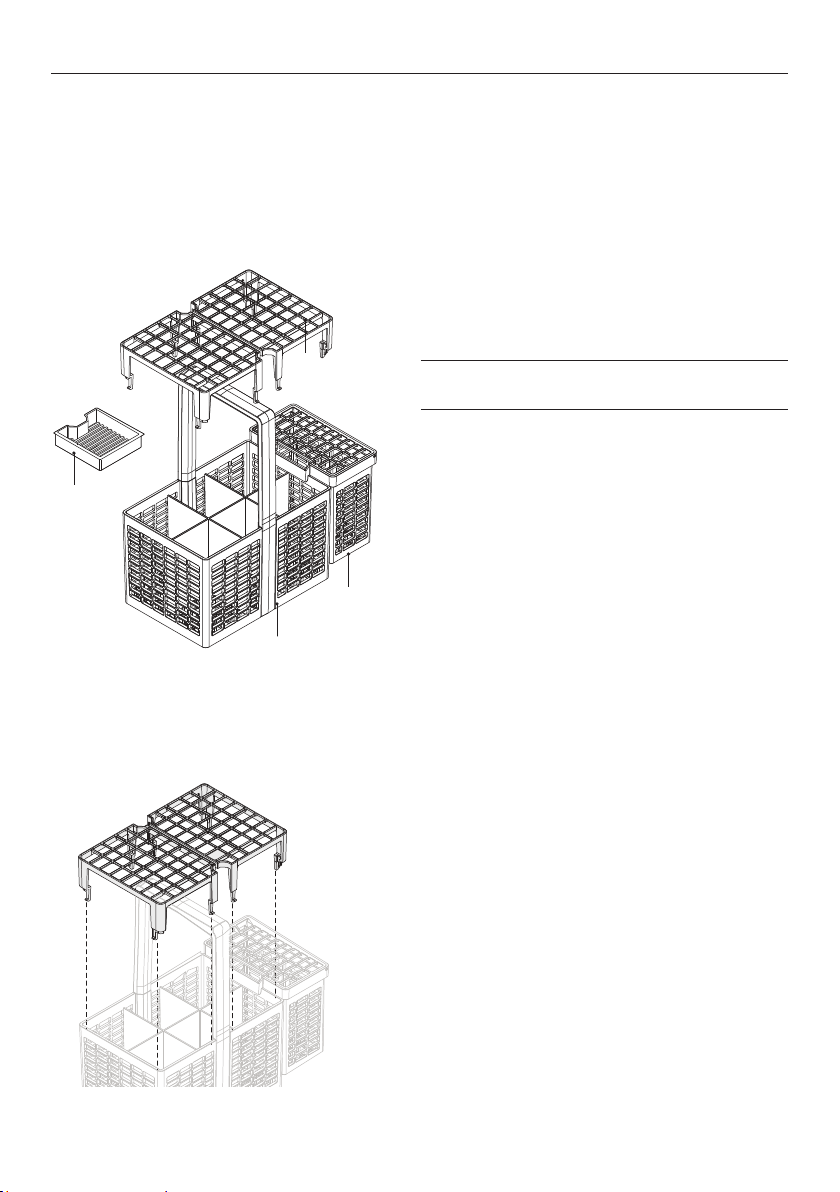

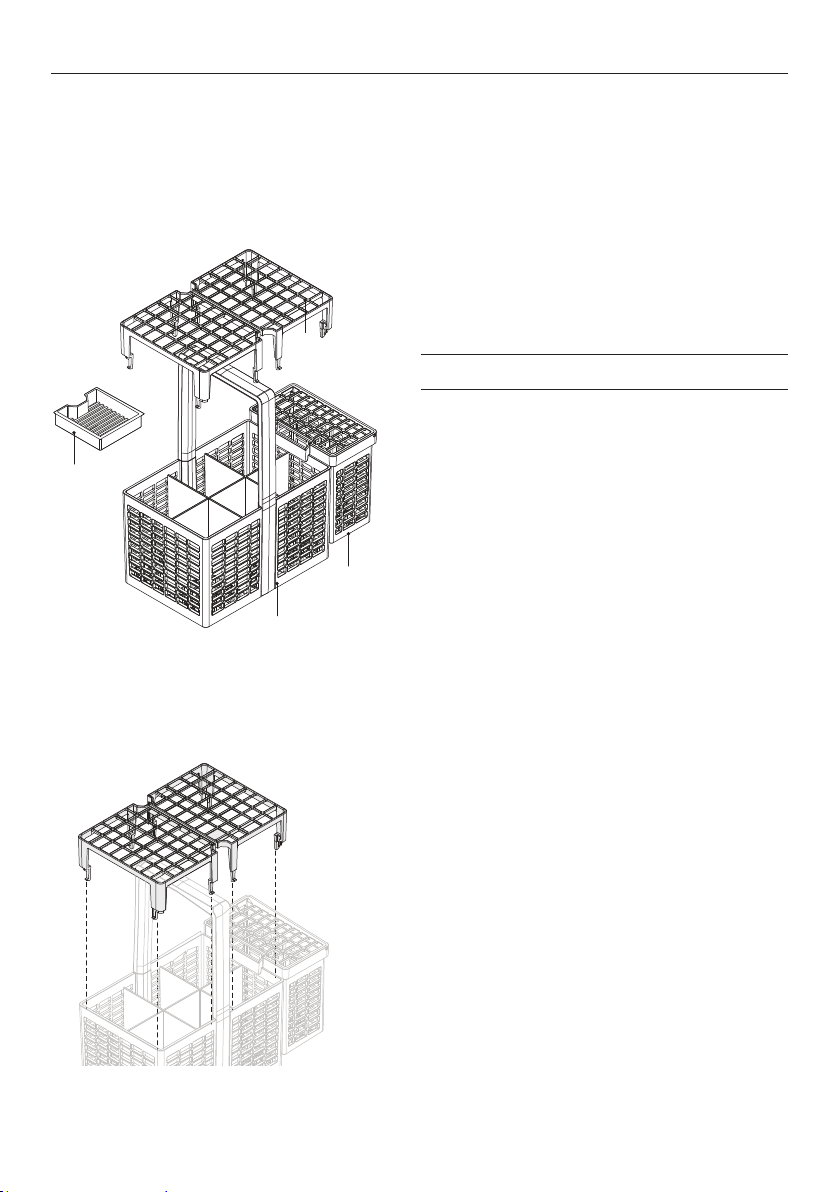

Cutlery basket features and accessories

1 Cutlery basket

2 Removable anti-nesting grid

3

4

1

3 Removable tablet tray

4 Removable small items container

Cutlery basket accessories

28

Removable anti-nesting grid

Use the anti-nesting grid to separate
cutlery items and stop them from nesting
together. The grid clips onto the top of the
cutlery basket.

RACKING FEATURES

Removable tablet tray

If you are using dishwasher tablets or gel packs,
place them on the removable tablet tray. Ensure
the tablets are not in direct contact with dishes
or cutlery.

See 'Detergent' for more information.

Removable small items container

Small, light items like baby bottle teats are best
placed into the small items container to prevent
them from being displaced during the wash.
The container can clip to the side of the cutlery
basket, into the cutlery basket or can be placed
elsewhere in the drawer.

If you place the container elsewhere in the
drawer, ensure water from the spray arm can still
access items in and around the container. If laid
flat, ensure the solid plastic side is facing up.

29

RACKING FEATURES

2

1

3

4

Racking features

1 Folding tine rack

2 Adjustable tine rack

4 Trap door

Not illustrated: foldable cup
racks, knife clip, glass supports

3 Base rack

Foldable cup racks

Each cup rack can be folded away independently to create more space within the drawer
and are height adjustable.

30

To adjust height

1 Fold up to unlock the rack.
2 Adjust the height to suit by sliding up

or down.

3 Fold back down to lock in the position.

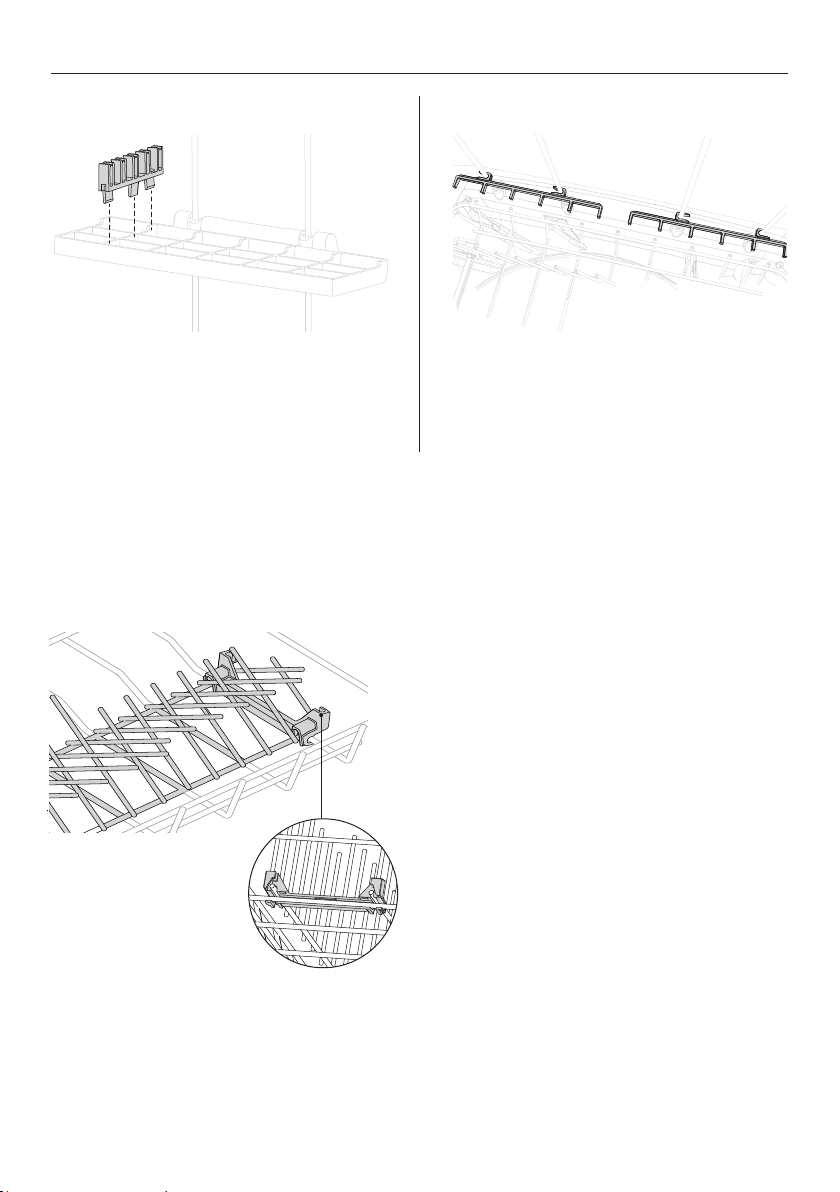

RACKING FEATURES

Knife clip Glass supports

This clips onto the adjustable racks and
supports knives and other utensils during
the wash.

Always ensure that knife blades are
facing down.

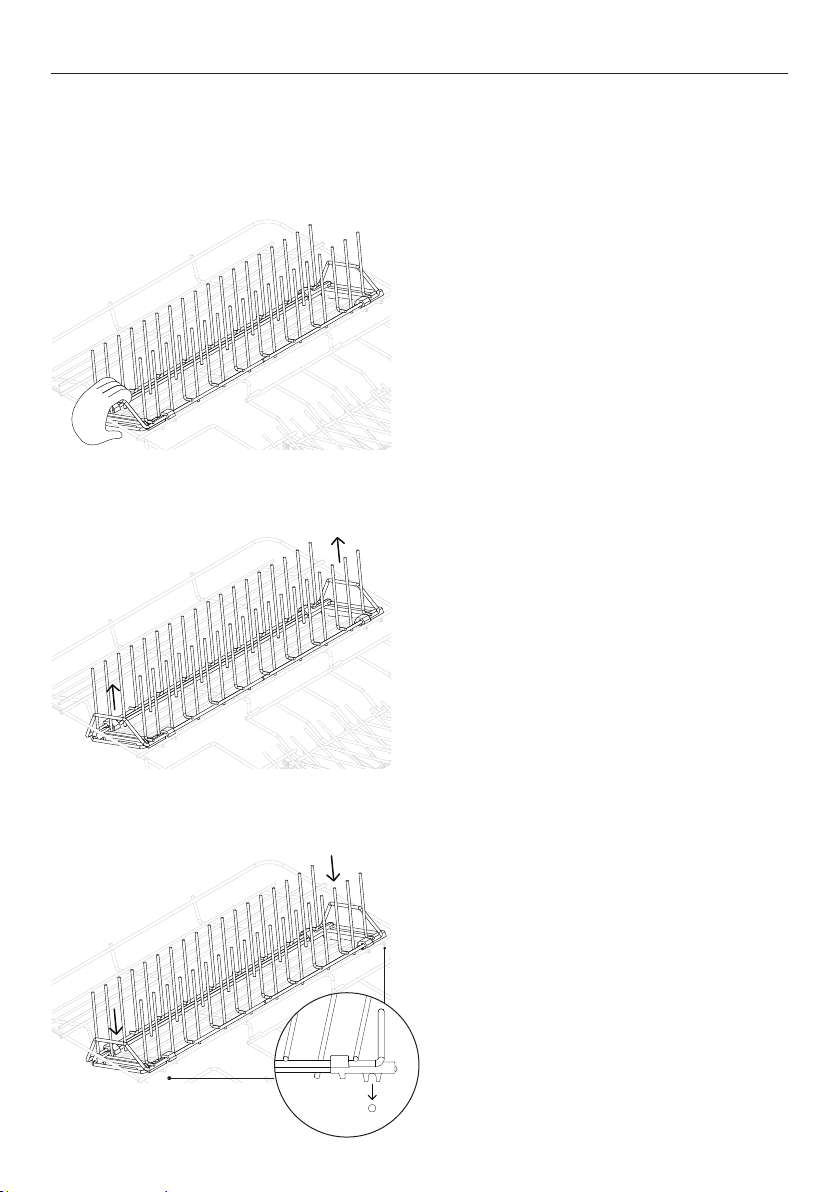

Folding tine rack

The folding tines can be removed if desired, however it is recommended the tines are folded
down rather than removed if more space required.

These removable clips provide extra
stability when needed.

To remove

1 Fold tines down towards each other.
2 Unclip the rack at each end by pulling

firmly towards you.

To replace

1 Line up the clips with the base rack.
2 Push firmly to click rack into place.

31

RACKING FEATURES

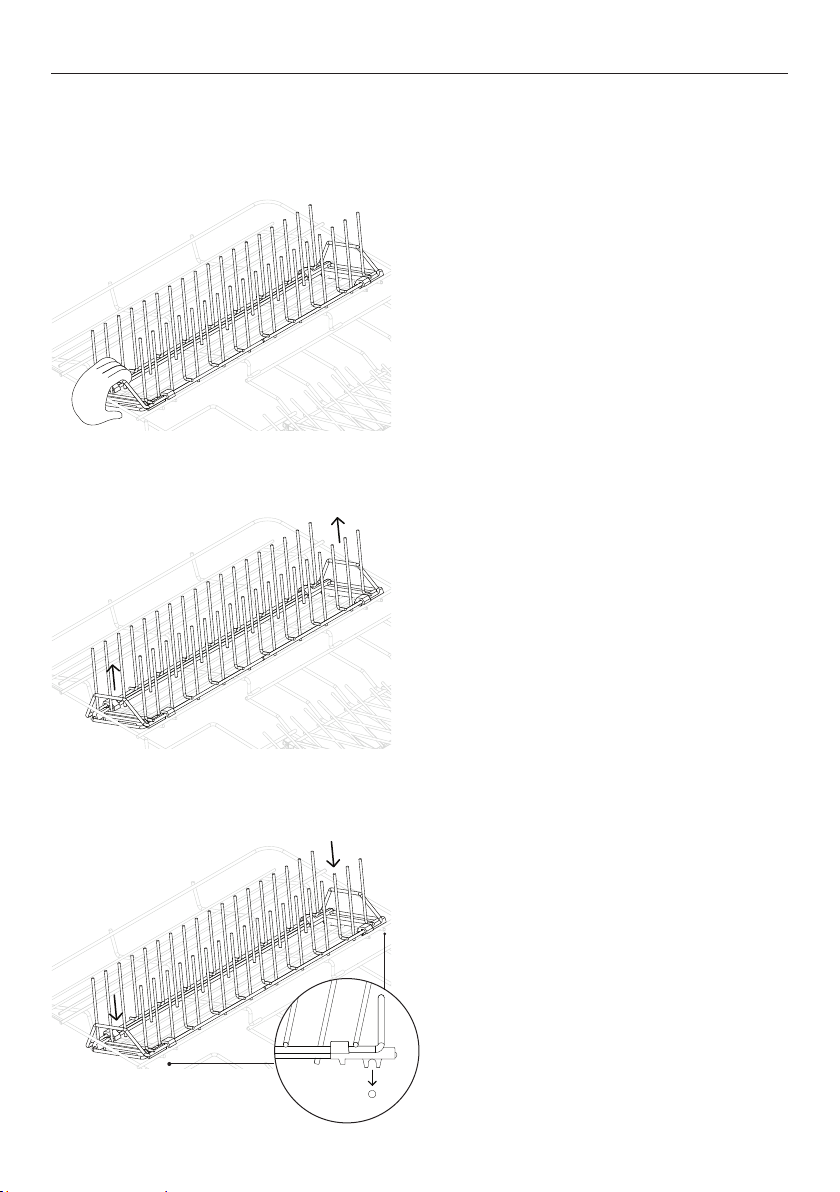

Adjustable tine rack

This rack is designed to fit deep bowls or small plates by adjusting the spacing of the tines.

To adjust spacing

Slide the tines backward or forward by
pushing or pulling the front handle.

To remove

Grip the front and back handles and pull up
to unclip.

To replace

32

Align front and rear clips with the base rack
and clip into place.

MAINTENANCE

Disconnect the DishDrawer™ Dishwasher from the power supply and allow it to cool before
undertaking any cleaning or maintenance.

Tub features

3

1 Drain filter

2 Filter plate

3 Spray arm

1
2

Cleaning surfaces

Wipe with a damp cloth and dry using a lint-free cloth. Take care not to wet the
LCD display.

We do not recommend using the following cleaning aids as they may damage the surfaces:

z

Plastic or stainless steel scouring pads

z

Abrasive, solvent, household cleaners

z

Acid or alkaline cleaners

z

Hand washing liquids or soap

z

Stainless steel cleaners or polishes

z

Laundry detergents or disinfectants

Cleaning the drain filter, spray arm and filter plate

We recommend that the drain filter and filter plate in each drawer are removed and cleaned
once a month or whenever there is evidence of food particles. The spray arm in normal use
should require cleaning less frequently. These parts can be shaken to remove any foreign
material, cleaned in hot water, then rinsed in clean water.

The DishDrawer™ Dishwasher must be used with the filter plate, drain filter and spray arm
correctly in place. We recommend that you always use the DishDrawer™ Dishwasher with
the right hand folding tine rack in place.

If a dishwasher cleaner/descaler is used, you must run a wash program with detergent
immediately afterward to prevent any damage to your DishDrawer.

Extended periods of disuse

If the DishDrawer™ Dishwasher is not going to be used for some time we recommend
turning off the power and water supply, leaving it clean and empty with the drawers ajar.

When using your DishDrawer™ Dishwasher for the first time after a long period away,
we recommend pouring 3 cups of water into the drawer before use. This helps lubricate
components that may have dried out during disuse.

33

MAINTENANCE

For ease of access to the drain filter and filter plate, the base rack can be removed by lifting
it from the rear. Alternately, remove the cutlery tray, lift the trap door and remove the fixed
tine rack. Refer to 'Racking features' for details.

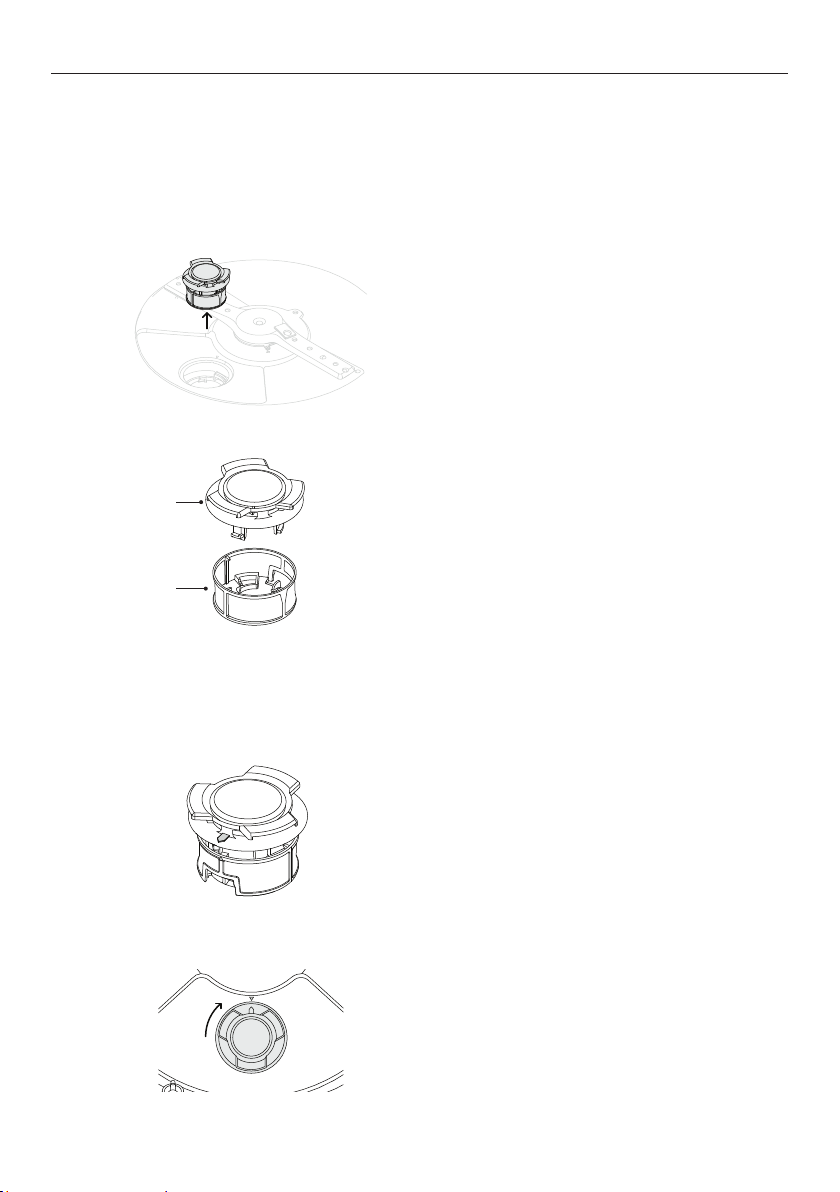

Removing and cleaning the drain filter

1

holder

2

mesh

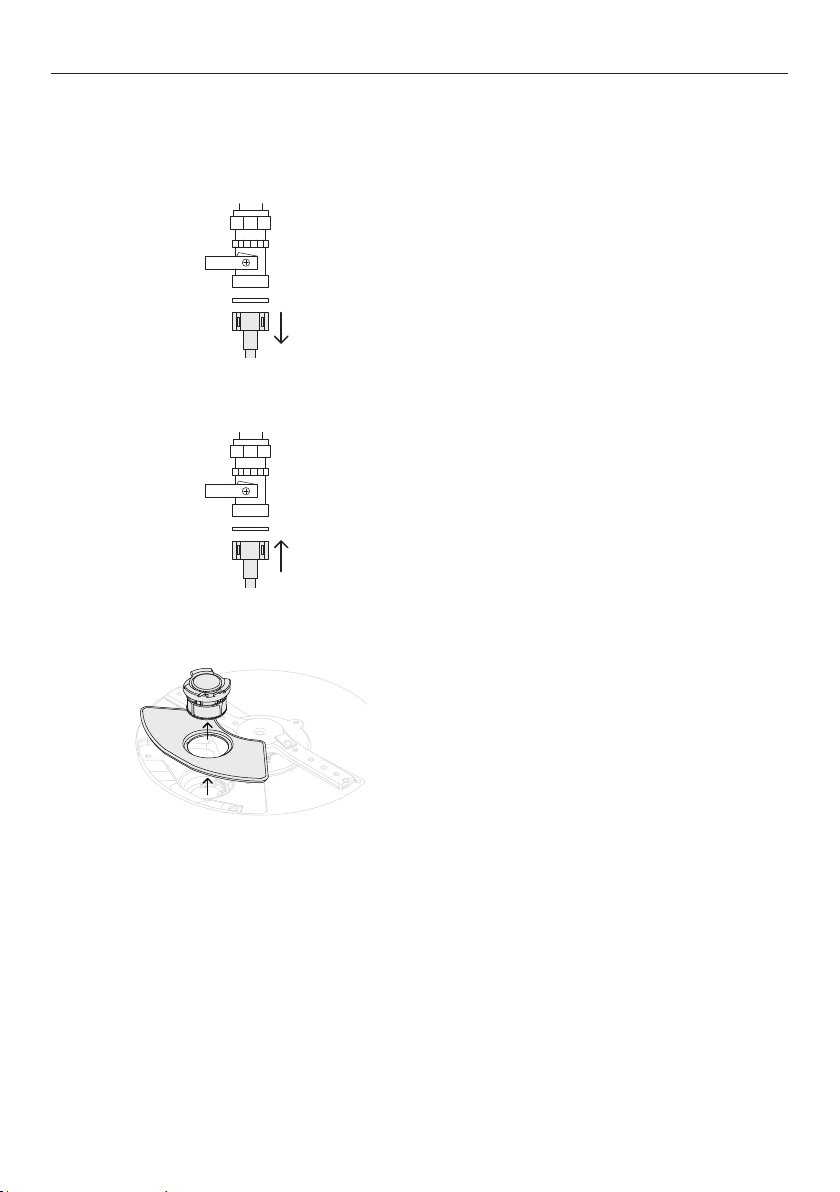

Replacing the drain filter

1

Twist the drain filter counter-clockwise and
lift to remove.

Separate the holder and the mesh by
pinching one side of the mesh and pulling.

Do not attempt to remove the mesh
by pinching both sides as this may
cause damage.

Clean under hot soapy water and
rinse thoroughly.

Click the drain filter mesh back onto the
holder and twist until the arrows on the
mesh and holder align.

34

2

Push the drain filter back into the tub and
rotate clockwise until the arrows on the
filter and base of the drawer align.

MAINTENANCE

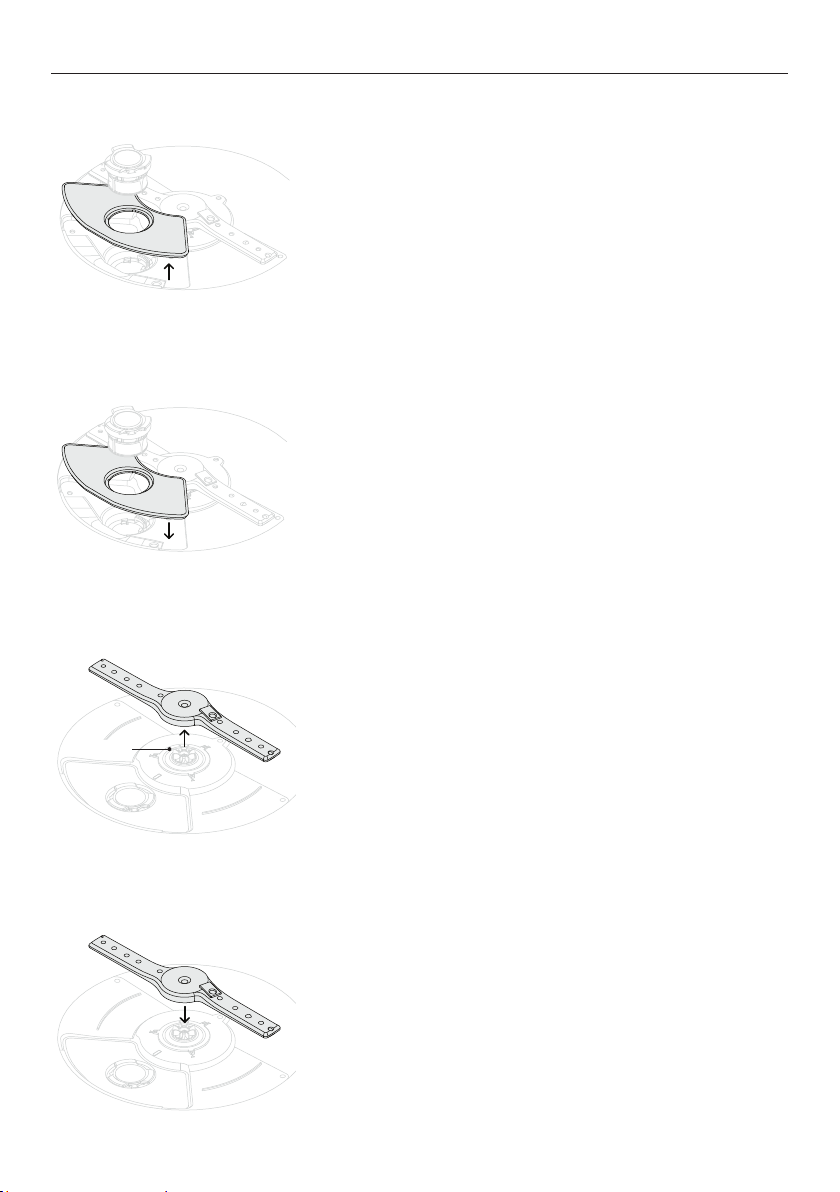

Removing and cleaning the drain filter plate

With the drain filter removed, carefully
lift the drain filter plate up and out. Clean
under hot soapy water and rinse thoroughly.

Refitting the drain filter plate

Push the drain filter plate back onto the tub
ensuring there are no particles in the recess.

Removing and cleaning the spray arm

impeller

Refitting the spray arm

Lift the spray arm off the impeller. Shake
to dislodge any loose particles, rinse under
running water and wipe with a damp cloth.

Place the spray arm to the impeller. Ensure
the arm rotates freely when refitted.

35

MAINTENANCE

Winterizing (cold climates)

If the DishDrawer™ Dishwasher is installed in a cold climate where temperatures fall below
zero, we recommend winterizing.

Turn off the water supply.

1

2

Disconnect the drain hoses from the sink
drain pipe and the water inlet pipe from the
water valve.

Drain the water from the hoses, inlet pipe
and water valve, using a bucket or pan to
collect the water.

Reconnect the water inlet pipe to the water
valve and hoses to the sink drain pipe.

36

3

Remove the drain filter and the filter
plate from the bottom of the drawer.
Use a sponge to remove any remaining
water from underneath before replacing.

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSES WHAT TO DO

Unclean dishes Unsuitable

wash program for
load selected.

Spray arm unable
to rotate.

Drawer incorrectly
loaded.

Filter plate or filter is
incorrectly inserted.

Filter plate or filter
is blocked.

Detergent put in the
wrong compartment of
the dispenser.

Incorrect detergent use. Refer to 'Detergent' and follow the detergent

Excess food
on dishware.

Spray arm holes
are blocked.

Spray arm
rotation blocked.

Hard water. Increase the rinse aid setting and the amount

Hard water Increase the rinse aid setting and the amount

Select the appropriate wash program for the
load. Refer to 'Wash programs'.

Ensure no items are obstructing the spray arm
path. Make sure the spray arm is mounted
correctly and free to rotate.

Refer to 'Loading suggestions'.

Refer to 'Maintenance'.

Clean the filter plate and drain filter. Refer
to 'Maintenance'.

Detergent must be placed in the large
compartment. Refer to 'Detergent'.

manufacturer’s instructions.

Scrape all food scraps prior to loading.

Clean the spray arm.

Remove any protrusions below the rack and
ensure the spray arm can rotate freely.

of detergent used. Refer to 'Water softener'.

of detergent. Refer to 'Water softener'.
Water softener models: Increase the water

softener setting. Refer to 'Water softener'.
Non-water softener models: If living in an area

with very hard water, consult a plumber on
installing a household water softener.

37

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSES WHAT TO DO

Foaming Incorrect detergent use. Refer to 'Detergent'.

Egg left on plates. Rinse excess egg prior to loading.

Rinse aid setting
too high.

Rinse aid dispenser plug
not closed properly.

Water leaking Drain hose

disconnected from
waste pipe.

Water inlet hose not
connected correctly.

Other leaks. Turn water and power supplies to the

Rinse aid dispenser plug
not closed properly.

Drawer will not
open (no tones

or wash in
progress)

Power failure
during wash
program

Continuous
beeping with

CHILDLOCK is on. Turn CHILDLOCK off. Refer to

Closed drawer auto lock
is on.

Power outage in your
home or area.

A fault has occurred. Refer to 'Fault codes'.

Decrease the rinse aid setting.

Ensure the plug is closed tight with the hand
grip in a vertical position. Refer to 'Rinse aid'.

Reconnect the drain hose to the waste pipe.

Ensure the inlet hose is connected securely.

DishDrawer™ Dishwasher off. Call Customer
Care or your Authorised Service Centre.

Ensure the plug is closed tight with the hand
grip in a vertical position. Refer to 'Rinse aid'.

'Keylock & Childlock'.

Press any button and open drawer within
30 seconds.

Wait until power resumes, program will restart
in same part of wash program.

A / F code

in display

Intermittent
beeping

DishDrawer™
Dishwasher is paused.

Close the drawer and press
program.

to resume the

38

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSES WHAT TO DO

DishDrawer™
Dishwasher will
not start

Fan noise after
a wash program
has finished

Fan noise starts
when I close
the drawer,
even though I
didn’t start a
new wash

No powdered
detergent
dispensed

The wash
seems to have
finished, but
the drawer will
not open

Water pooling
on inner rim of
drawer after
a wash

Water under
the filter

Excess water in
the drawer

Power supply is
not connected.

The drawer is not
closed properly.

KEYLOCK or CHILDLOCK

feature is on.

Cycle not started. Press

DishDrawer™
Dishwasher is in
Demo mode.

This is normal. The fan
continues to run to
assist with drying.

This is normal. In some
cases, the fan will
run when the drawer
is closed for a set
time after a program
has finished.

Detergent dispenser
was wet when loaded.

The wash program
is still in progress. It
is in a quiet phase
that is needed for
optimal performance.

This is normal
condensation.

This is normal. No action required.

Drain hose(s) bent. Straighten the drain hose(s).

Blocked filters. Refer to 'Maintenance'.

Connect the power supply.

Ensure the drawer is firmly closed.

Turn KEYLOCK or CHILDLOCK off. See your
Quickstart guide for instructions.

.

Contact Customer Care.

The fan will automatically stop after a set time,
or when the drawer is opened. The fan may
resume when the drawer is closed again.

No action required. The fan will automatically
stop after the set time is over.

Clean the dispenser and ensure it is dry before
adding detergent. Refer to 'Detergent'.

No action required. The program will transition
into a more audible phase after the quiet
phase is over.

Wipe dry.

39

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSES WHAT TO DO

Water marks on
the dishes

Drawer interior
is stained

Rinse aid depleted. Refill the rinse aid dispenser.

Rinse aid setting
too low.

DishDrawer™
Dishwasher overloaded/
incorrectly loaded.

Some foods may stain
the inside of the drawer.

Increase/turn on the rinse aid setting.

Refer to 'Loading suggestions'.

Pre-rinse dishes before placing in the drawer.
Alternately, using
may minimise staining.

RINSE after adding the dishes

40

FAULT CODES

When there is a fault, your DishDrawer™ Dishwasher will beep continuously and a fault code
will flash in the display. There are two types of fault codes: ‘F’ and ‘A’.

z

There may be a fault in one or both of the drawers. The fault codes may be different in
each.

z

The drawer indicator will flash for one or both of the drawers to show where the fault is.
If only one drawer has a fault, you can still use the other drawer.

z

If you have paused a drawer during a wash program and the other drawer faults, the
paused drawer indicator will continue flashing but will be dimmed.

Fixing a fault

You may be able to clear the fault by resetting the DishDrawer™ Dishwasher. Follow the
steps in the following 'F' and 'A' fault code instructions. If the problem persists:

1 Note down the fault code.

Press

2 Contact Customer Care for support or to organize a visit by a service technician.

Refer to the Service and Warranty booklet for contact details.

‘F’ fault codes

1 Press
2 Wait a few seconds. Press

If the fault code has disappeared, the fault has been reset and you can continue to use your
DishDrawer™ Dishwasher.

If the fault still exists

Press
Dishwasher from the power supply, turn off its water supply and contact Customer Care.

to scroll between the drawers and note down the code for each drawer.

to stop the beeping and again to turn the DishDrawer™ Dishwasher off.

again to turn the DishDrawer™ Dishwasher back on.

and note down any additional codes that appear, then disconnect the DishDrawer™

41

FAULT CODES

‘A’ fault codes

Follow the steps below to try and fix the issue.

DISPLAY POSSIBLE CAUSE WHAT TO DO

A1

A3

A6

A7

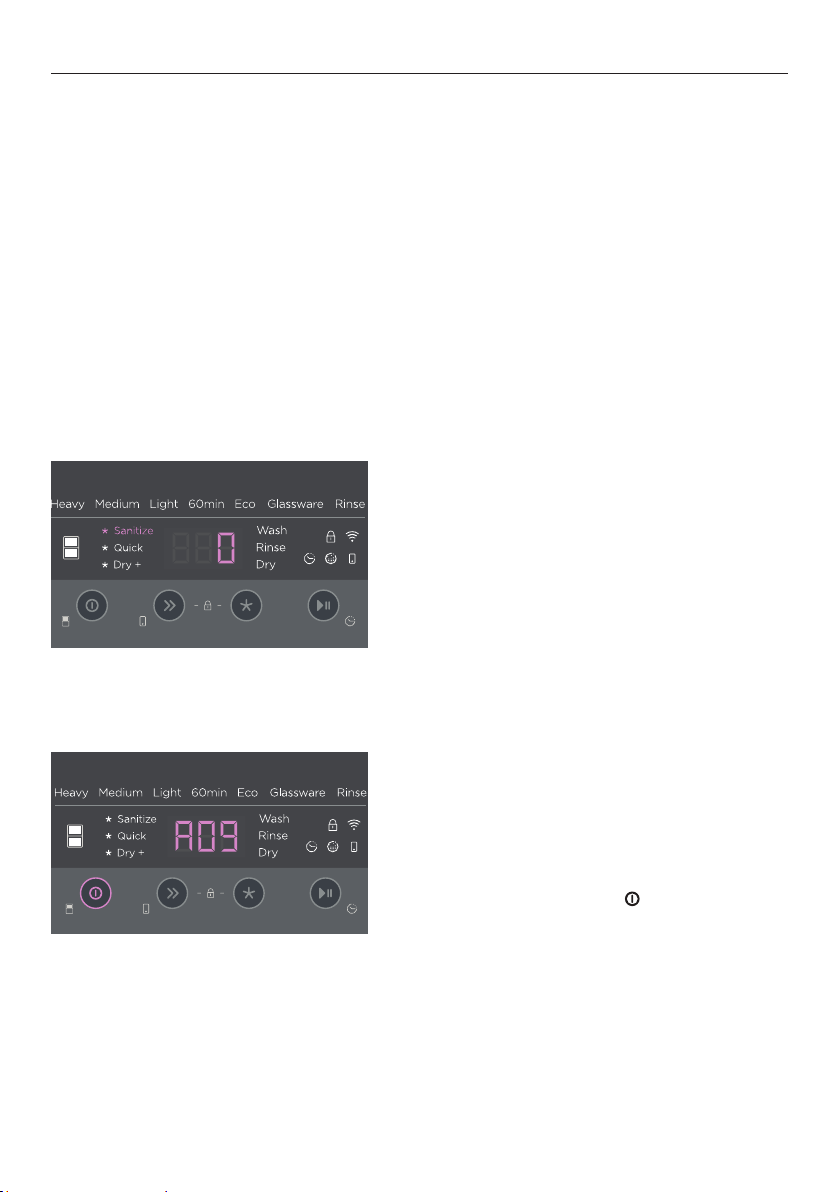

A09

Water supply fault. 1 Ensure the water supply is turned on.

2 Press

again to clear the fault.

3 Press

Drawer cannot drain. The
drainage hose may be
blocked or kinked, or the
connection to drainage
pipe may be blocked.

Spray arm has loosened
or come off its
mounting.

Water pressure is too
low. You may need a
4-litre valve installed on
your water supply.

Auto recovery program:
DishDrawer™ Dishwasher
has detected excess
foam in the drawer.

Sanitize cycle hasn’t met
temperature needed to
sanitize dishes.

1 Ensure the drainage hose and connection to

pipes are not blocked.

2 Press

again to clear the fault.

3 Press

1 Open the drawer and check the spray arm.
2 If the spray arm has loosened or come

off its mounting, re-fit it. Check that
it is firmly seated and turns freely.
Refer to 'Maintenance'.

3 Press

again to clear the fault.

4 Press

1 Disconnect from the power supply and

water supply, then contact Customer Care.

1 Let the auto recovery program run until it

is complete. The wash program will resume
when the auto recovery program has
completed.

2 Check that you are using the right detergent

before running another wash program.

3 If the drawer is still filled with foam at

the end of the wash program, contact
Customer Care.

1 Check if the water supply has been turned

off or the wash program interrupted.

2 Press

again to clear the fault.

3 Run the sanitize cycle again.

once to stop the beeping, then

to resume the wash program.

once to stop the beeping, then

to resume the wash program.

once to stop the beeping, then

to resume the wash program.

once to stop the beeping, then

42

WARRANTY AND SERVICE

Before you call for service or assistance

Check the things you can do yourself. Refer to the installation instructions and your user
guide and check that:

1 Your product is correctly installed.
2 You are familiar with its normal operation.

If after checking these points you still need assistance or parts, please refer to the
Service & Warranty book for warranty details and your nearest Authorised Service Centre,
Customer Care, or contact us through our website www.fisherpaykel.com.

Wash program data & standards test information

Wash program data and standards test information can be viewed online by going to
https://www.fisherpaykel.com and searching your model code.

Complete and keep for safe reference:

Model

Serial No.

Purchase Date

Purchaser

Dealer

City

State

Zip

Country

43

FISHERPAYKEL.COM

© Fisher & Paykel Appliances 2023. All rights reserved.

The models shown in this guide may not be available in all markets

The product specifications in this guide apply to the specific products and

models described at the date of issue. Under our policy of continuous product

improvement, these specifications may change at any time.

For current details about model and specification availability in your country,

please go to our website or contact your local Fisher&Paykel dealer.

and are subject to change at any time.

4190A 06.2

LAVE-VAISSELLE DISHDRAWER™

DD24DT2NX9 modèle

GUIDE D’UTILISATION

CA

TABLE DES MATIÈRES

Consignes de sécurité et mises en garde 5

Première utilisation 8

Suggestions pour le chargement 10

Programmes de lavage 11

Instructions d’utilisation 12

Options de modification de lavage 13

Mise en marche différée 15

Verrou des touches et verrou pour enfants 16

Détergent 17

Produit de rinçage 20

Adoucisseur d’eau (certains modèles uniquement) 22

Préférences 24

Connexion Wi-Fi et mode de commande à distance 26

Caractéristiques de la grille 28

Entretien 33

Dépannage 37

Codes d’erreur 41

Garantie et service 43

Enregistrement

Pour enregistrer votre produit, visitez notre site Web: fisherpaykel.com/register

3

CONSIGNES DE SÉCURITÉ ET MISES EN GARDE

LISEZ ET CONSERVEZ CE GUIDE

Lors de l’utilisation de votre lave-vaisselle DishDrawer™, veuillez suivre les consignes
desécurité de base, notamment:

Généralités

z

Il importe de suivre les directives comprises dans le présent guide afin de réduire
lerisque d’incendie ou d’explosion, ou prévenir tout dommage matériel, toute blessure
ou toute perte de vie.

z

Utilisez le lave-vaisselle DishDrawer™ uniquement aux fins prévues dans ce guide
d’utilisation.

z

Cet appareil est conçu pour une utilisation domestique et d’autres applications
semblables, telles que:

z

espace de cuisine pour le personnel dans les ateliers, bureaux et autres
environnements de travail

z

maisons de ferme

z

utilisation par les clients dans les hôtels, motels et autres environnements résidentiels

z

environnements de type gîte touristique (‘bed and breakfast’).

z

Les lave-vaisselle résidentiels certifiés NSF184 ne sont pas conçus pour
lesétablissements alimentaires titulaires d’une licence.

z

Utilisez uniquement des détergents ou produits de rinçage recommandés pour les lave­vaisselle domestiques et veillez à les garder hors de la portée des enfants. Veillez à ce
que le distributeur de détergent soit vide à la fin de chaque programme de lavage.

z

Lors du chargement des articles à laver, placez les articles tranchants de manière à ce qu’ils
ne risquent pas d’endommager le couvercle interne du lave-vaisselle DishDrawer™ et placez
les couteaux tranchants avec le manche vers le haut pour réduire le risque de coupures.

z

Ne touchez pas à la plaque de filtration dans la base du lave-vaisselle DishDrawer™
pendant l’utilisation ou immédiatement après, car elle pourrait être brûlante.

z

Faites fonctionner votre lave-vaisselle DishDrawer™ uniquement lorsque tous
lespanneaux du bâti sont correctement installés.

z

Ne modifiez pas les commandes de réglage.

z

Ne vous assoyez ou ne montez pas dans le tiroir ou la grille à vaisselle du lave-vaisselle
DishDrawer™ ou sur ceux-ci, et ne les utilisez jamais de façon abusive.

z

Ne laissez pas le tiroir ouvert, car il pourrait vous faire trébucher.

z

Les grilles pour tasses rabattables sont conçues pour soutenir les tasses, les verres et
les ustensiles de cuisine. Lorsque les grilles pour tasses rabattables sont dans le tiroir,
ne les utilisez pas pour vous appuyer ou soutenir votre poids corporel.

z

Pour réduire le risque de blessure, ne permettez pas aux enfants de jouer à l’intérieur
du lave-vaisselle DishDrawer™, ni sur celui-ci.

z

Dans certaines conditions, il est possible qu’un système de chauffe-eau produise de
l’hydrogène s’il n’est pas utilisé pendant deux semaines ou plus. L’HYDROGÈNE EST UN
GAZ EXPLOSIF. Si le système d’eau chaude n’a pas été utilisé durant deux semaines ou
plus, ouvrez tous les robinets d’eau chaude et laissez l’eau s’écouler de chacun d’eux
pendant plusieurs minutes avant d’utiliser le lave-vaisselle DishDrawer™. Ceci permettra
de libérer tout l’hydrogène accumulé. Comme le gaz est inflammable, veillez à ne pas
fumer ni utiliser une flamme nue pendant ce temps.

z

Certains détergents pour lave-vaisselle sont très alcalins. Il peut être extrêmement
dangereux de les avaler. Évitez tout contact avec la peau et les yeux et éloignez les
enfants du lave-vaisselle DishDrawer™ lorsque la porte est ouverte.

z

Vous ne devez en aucune circonstance ouvrir le tiroir pendant que le lave-vaisselle
DishDrawer™ fonctionne.

z

Appuyez toujours sur pour interrompre le cycle et attendez les quatre bips avant
d’ouvrir le tiroir.

5

CONSIGNES DE SÉCURITÉ ET MISES EN GARDE

z

Le lave-vaisselle DishDrawer™ doit être utilisé avec l’ensemble moteur, la plaque de
filtration, le filtre de vidange et le bras gicleur installés. Pour identifier ces pièces,
reportez-vous à 'Entretien'.

z

Veillez à ne pas charger les articles d’une façon qui pourrait empêcher le couvercle
interne de bien sceller le tiroir. N’insérez pas les articles en les laissant dépasser du tiroir.

z

Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans supervision.

z

Ne permettez pas aux enfants de jouer sur, dans ou avec l’appareil, ni avec
unquelconque appareil mis au rebut.

z

Lorsque le lave-vaisselle DishDrawer™ n’est pas utilisé pendant de longues périodes,
coupez l’alimentation en eau et en électricité.

z

Les appareils électroménagers ne sont pas conçus pour être utilisés par des enfants.
Les enfants de moins de 8ans doivent être tenus à distance de l’appareil, à moins qu’ils
ne soient continuellement supervisés. Cet appareil peut être utilisé par des enfants
d’au moins 8ans et des personnes aux capacités physiques, sensorielles ou mentales
réduites, ou encore ne possédant pas l’expérience et les connaissances requises, s’ils
sont supervisés ou ont reçu des instructions concernant l’utilisation de l’appareil
d’unemanière sécuritaire et s’ils comprennent bien les dangers potentiels.

z

Si vous utilisez un nettoyant pour lave-vaisselle, nous recommandons d’exécuter
unprogramme de lavage avec détergent immédiatement après le nettoyage pour éviter
de causer des dommages.

z

Le lave-vaisselle DishDrawer™ est conçu pour laver des ustensiles de cuisine normaux.
Les articles contaminés par de l’essence, de la peinture, des débris de fer ou d’acier,
dela corrosion ou des produits chimiques acides ou alcalins ne doivent pas être lavés
dans le lave-vaisselle DishDrawer™.

z

Ne lavez pas d’articles en plastique qui ne comportent pas une mention «lavable
au lave-vaisselle» ou équivalente. Pour les articles en plastique sans cette mention,
vérifiez les recommandations du fabricant.

Installation

z

Ce lave-vaisselle DishDrawer™ doit être installé et positionné conformément aux
instructions d’installation avant d’être utilisé. Si vous n’avez pas reçu les instructions
d’installation avec votre lave-vaisselle DishDrawer™, vous pouvez les commander
en appelant un réparateur autorisé ou les télécharger à partir de notre site Web
Fisher&Paykel local, à l’adresse indiquée sur la couverture arrière.

z

L’installation et l’entretien doivent être effectués par un technicien de service formé et
supporté par Fisher&Paykel.

z

Si le cordon d’alimentation est endommagé, vous devez le faire remplacer par un
technicien de service formé et supporté par Fisher&Paykel ou une personne de métier
qualifiée afin d’éviter tout danger.

z

Veillez à ce que le lave-vaisselle DishDrawer™ soit solidement fixé aux armoires
adjacentes à l’aide des pièces de fixation fournies pour éviter qu’il soit instable et
puisse causer des dommages ou des blessures.

z

Ne faites pas fonctionner cet appareil s’il est endommagé, s’il ne fonctionne pas
correctement, s’il est partiellement démonté, si des pièces sont brisées ou détachées ou
si la fiche ou le cordon d’alimentation est endommagé.

z

N’entreposez ou n’utilisez pas d’essence ou d’autres liquides ou vapeurs inflammables
àproximité du lave-vaisselle DishDrawer™.

z

Branchez l’appareil à un circuit d’alimentation électrique correctement homologué,
protégé et calibré pour éviter toute surcharge électrique.

z

Assurez-vous d’installer le cordon d’alimentation de façon à ce qu’il ne puisse pas se
faire écraser, causer une chute ou subir des tensions ou dommages.

z

N’installez ou n’entreposez pas le lave-vaisselle DishDrawer™ à un endroit où il serait
exposé à des températures sous le point de congélation ou des intempéries.

6

CONSIGNES DE SÉCURITÉ ET MISES EN GARDE

z

N’utilisez pas de rallonge électrique ou d’appareil avec prise électrique portatif
(par ex.: boîtier à prises multiples) pour brancher le lave-vaisselle DishDrawer™ à
l’alimentation électrique.

z

Cet appareil doit être mis à la terre. En cas de bris ou de problème de fonctionnement,
la mise à la terre réduit les risques d’électrocution en offrant un trajet de moindre
résistance au courant électrique.

z

Cet appareil est équipé d’un cordon d’alimentation muni d’un conducteur et d’une fiche
avec mise à la terre. Cette fiche doit être branchée dans une prise correctement installée
et mise à la terre en respectant tous les codes et règlements locaux. Le raccordement
inadéquat du conducteur de mise à la terre de cet appareil peut entraîner un risque de choc
électrique. Contactez un électricien qualifié ou un technicien de service formé et supporté
par Fisher&Paykel si vous n’êtes pas certain que l’appareil est correctement mis à la terre.

z

Ne modifiez pas la fiche fournie avec l’appareil; si vous ne parvenez pas à l’insérer dans
la prise électrique, communiquez avec un technicien de service formé et supporté par
Fisher&Paykel ou un électricien qualifié.

z

Si le lave-vaisselle DishDrawer™ est installé pour être branché en permanence, cet
appareil doit être relié à un système de câblage métallique permanent mis à la terre, ou
un conducteur de mise à la terre d’équipement doit accompagner les conducteurs de
circuit et être raccordé à la borne ou au fil de mise à la terre d’équipement sur l’appareil.

Entretien

z

Débranchez l’appareil de la prise de courant avant de procéder au nettoyage ou à
l’entretien.

z

Lors du débranchement de l’appareil, tirez sur la fiche plutôt que sur le cordon
d’alimentation ou la jonction du cordon pour éviter de l’endommager.

z

Ne réparez ou ne remplacez aucune des pièces de l’appareil et n’effectuez aucun
entretien qui n’est pas recommandé expressément dans ce guide. Nous recommandons
de communiquer avec un technicien de service formé et supporté par Fisher&Paykel
ou le service à la clientèle.

z

Veillez à ce que le plancher autour de votre appareil soit propre et sec pour réduire les
risques de chute.

z

Évitez l’accumulation de matières combustibles telles que la mousse, le papier, les
chiffons et les produits chimiques autour de l’appareil et sous celui-ci.

Wi-Fi

z

Ne changez ou modifiez d’aucune façon le dispositif de communication sans fil.
Leschangements ou les modifications non expressément approuvés par Fisher&Paykel
peuvent entraîner l’annulation de votre droit d’utiliser cet équipement.

z

L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme
aux CNR d’Innovation, Sciences et Développement économique Canada applicables
aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions
suivantes:

z

L’appareil ne doit pas produire de brouillage.

z

L’appareil doit accepter tout brouillage radioélectrique, même si le brouillage est
susceptible d’en compromettre le fonctionnement.

z

MISE EN GARDE: Le module Wi-Fi intégré de cet appareil doit fonctionner uniquement
avec les canaux1 à 11, conformément aux réglementations de la FCC.

z

Cet appareil est conforme à la partie15 des réglementations de la FCC. L’exploitation
est autorisée aux deux conditions suivantes:

z

L’appareil ne doit pas produire de brouillage nuisible, et

z

l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est
susceptible d’en compromettre le fonctionnement.

7

PREMIÈRE UTILISATION

z

Assurez-vous que l’installateur a pris le temps de remplir la ‘Liste de vérification finale’
dans les Instructions d’installation.

z

Lisez ce guide en portant une attention particulière à la section 'Consignes de sécurité et
mises en garde'.

z

Retirez tous les matériaux d’emballage internes et externes afin de les mettre au rebut de
manière responsable. Recyclez les articles qui s’y prêtent.

8765 9 !1!0

1 2 3 4

Fonctions du panneau de commande

1 Marche/Arrêt + Sélecteur de tiroir

2 Sélecteur de programme de lavage

3 Sélecteur d’option de modification

delavage

4 Mise en marche + Mise en marche différée

5 Voyants de programme de lavage

6 Voyant de tiroir

7 Voyants d’option de modification

delavage

8 Afficheur

8

!3 !4!2

9 Voyants d’étape de lavage

!0 Voyant de verrou

!1 Voyant Wi-Fi

!2 Voyant de mise en marche différée

!3 Voyant de filtre de vidange
!4 Commande à distance

PREMIÈRE UTILISATION

Vaisselle

L’action combinée des températures élevées et du détergent pour lave-vaisselle peut
endommager certains articles. Reportez-vous aux instructions du fabricant ou lavez-les à la
main en cas de doute.

Coutellerie et argenterie

Vous devez rincer la coutellerie et
l’argenterie immédiatement après chaque
utilisation pour prévenir le ternissement; le
cycle

RINSE (RINÇAGE) est recommandé.

Les articles en argent ne doivent pas
entrer en contact avec l’acier inoxydable;
le fait de mélanger ces articles peut causer
unternissement. Retirez la coutellerie en
argent du lave-vaisselle DishDrawer™ et
séchez-la à la main immédiatement.

Aluminium

Le détergent peut ternir l’aluminium. Le
degré de ternissement dépend de la qualité
du détergent ou de l’aluminium.

Verrerie

La plupart des articles en verre peuvent
être lavés au lave-vaisselle. Le cristal et les
articles anciens ou en verre très fin peuvent
toutefois se détériorer et développer
unaspect opaque.

Plastiques

Certains plastiques peuvent changer de
forme ou de couleur dans l’eau chaude.
Reportez-vous au guide du fabricant. Vous
devez appliquer un poids sur les articles
en plastique lavables au lave-vaisselle
pour éviter qu’ils ne puissent se renverser,
se remplir d’eau ou tomber au travers de
lagrille de la base pendant le lavage.

Autres métaux

Les articles en fer et en fonte peuvent
rouiller et tacher d’autres articles. Le cuivre,
l’étain et le laiton ont aussi tendance à
causer des taches.

Articles décorés

La plupart des articles en porcelaine
modernes peuvent être lavés au lave­vaisselle. Les articles anciens, les articles
dont le motif est peint sur le glacis,
lesarticles ornés d’or ou les articles en

Vaisselle en bois

La vaisselle en bois est normalement
sensible à l’eau et la chaleur. Le fait de
lalaver régulièrement dans le lave-vaisselle
DishDrawer™ peut finir par l’endommager
avec le temps.

porcelaine peints à la main peuvent être plus
sensibles au lavage dans le lave-vaisselle.

Articles collés

Le lavage dans le lave-vaisselle peut adoucir
ou dissoudre certains produits adhésifs.

Dureté de l’eau

L’eau dure est une eau à concentration élevée en minéraux tels que le calcium et
lemagnésium. Cette eau peut nuire aux performances de votre lave-vaisselle DishDrawer™
et endommager les pièces après un certain temps. La verrerie lavée avec de l’eau dure
devient opaque et les assiettes deviennent tachées ou couvertes d’une pellicule blanche
avec le temps. La dureté de l’eau varie en fonction de l’emplacement géographique.

Si vous habitez dans une région où l’eau est dure et que votre lave-vaisselle DishDrawer™
n’est pas muni d’un adoucisseur d’eau intégré, nous vous recommandons d’installer
unadoucisseur d’eau sur l’alimentation en eau de votre maison.

Si l’eau de votre maison est dure

z

Reportez-vous à ‘Quantités recommandées de détergent en poudre’ et ‘Adoucisseur
d’eau’.Utilisez un produit de rinçage. Nous vous recommandons d’augmenter le réglage
duproduit de rinçage à 5 afin d’améliorer le rendement de l’appareil. Reportez-vous
à'Préférences' pour plus de détails.

Utilisez un détartrant/nettoyant pour lave-vaisselle régulièrement ou lorsque vous
remarquez une accumulation de dépôts calcaires dans votre lave-vaisselle DishDrawer™.

Si l’eau de votre maison est douce ou adoucie

z

Évitez d’utiliser trop de détergent.

9

SUGGESTIONS POUR LE CHARGEMENT

Grattez les restes de nourriture de la vaisselle avant de la charger avec soin dans le tiroir.
Lors du chargement de votre tiroir, assurez-vous de placer les articles de façon à ce que
l’eau du bras gicleur rotatif puisse atteindre toutes les zones. Sinon, l’efficacité du lavage
sera réduite.

À vous assurer

z

Les bras gicleurs peuvent tourner librement.

z

Les verres et les autres articles fragiles sont
stables.

z

Toutes les ouvertures des plats sont orientées vers
le bas.

z

Les assiettes sont espacées uniformément.

z

Tous les objets tranchants sont placés de manière
sécuritaire pour éviter les risques de blessures ou
de dommages au produit.

À éviter

z

De surcharger l’appareil.

z

Tout dépassement sous les grilles et le panier qui
pourrait empêcher la rotation du bras gicleur.

z

Tout dépassement dans le haut du tiroir.*

z

Tout obstacle empêchant l’eau d’atteindre
les articles placés sur les grilles pour tasses
rabattables.

*la hauteur de vaisselle maximale pour les modèles à cuve standard est 280mm et 310mm pour
les modèles à grande cuve.

10

PROGRAMMES DE LAVAGE

Votre lave-vaisselle DishDrawer™ propose divers programmes de lavage pour répondre
àtous vos besoins. Le fait de sélectionner le cycle le mieux adapté à chaque chargement
vous aidera à assurer des lavages de la meilleure qualité.

Le programme Eco est le plus efficace en termes de consommation d’énergie et d’eau
combinée. Le chargement du lave-vaisselle à pleine capacité contribue à économiser l’eau
et l’énergie. Le prérinçage des articles de vaisselle n’est pas recommandé, car il augmente
la consommation d’eau et d’énergie. Le lavage de la vaisselle avec un lave-vaisselle
domestique consomme normalement moins d’énergie et d’eau que le lavage à la main,
lorsqu’il est utilisé conformément aux instructions du fabricant.

PROGRAMME
DE LAVAGE

HEAVY (INTENSIF)

MEDIUM (MOYEN)

LIGHT (LÉGER)

60 MIN

ECO (PAR DÉFAUT)

GLASSWARE (VERRERIE)

RINSE (RINÇAGE)

Réglage d’un programme de lavage

DESCRIPTION

Conçu pour les casseroles, poêles et assiettes très sales

Idéal pour la vaisselle plutôt sale ou le nettoyage des restes
d’aliments ayant séché pendant la nuit

Pour la vaisselle très peu sale, dont les saletés sont faciles à
nettoyer. Aucun séchage

Pour la vaisselle plutôt sale ou les restes d’aliments ayant séché
pendant la nuit. Aucun séchage

Pour la vaisselle normalement sale, avec une utilisation d’eau et
d’énergie optimale

Pour la vaisselle et les articles en verre légèrement sales et
sensibles à la chaleur

Prévient les odeurs et le séchage de restes d’aliments sur
lavaisselle

1

Assurez-vous que le lave-vaisselle
DishDrawer™ est en marche et que
ledétergent a été ajouté.

Appuyez sur
lesprogrammes de lavage disponibles.
Leprogramme de lavage sélectionné
s’allumera sur l’afficheur.

pour faire défiler

2

Appuyez sur

pour démarrer le lavage.

11

Sélection d’un tiroir

Mise en pause d’un lavage

Reprise d’un lavage

INSTRUCTIONS D’UTILISATION

Appuyez sur pour alterner entre les tiroirs
supérieur et inférieur. Le tiroir sélectionné
s’allumera sur l’afficheur.

Appuyez sur
lavage. WASH (LAVAGE) et clignoteront sur
l’afficheur

Attendez les trois signaux sonores courts et
le signal sonore long avant d’ouvrir le tiroir.
Le fait d’ouvrir le tiroir de force au milieu du
cycle peut causer des dommages ou des
blessures.

Si le tiroir n’est pas redémarré dans les
7minutes, il émettra des signaux sonores
toutes les 90secondes jusqu’à ce qu’il soit
redémarré.

pour mettre en pause le

Annulation d’un lavage

12

Pour reprendre le programme, appuyez de
nouveau sur

Appuyez sur
S’il y a de l’eau dans le tiroir, celui-ci se videra

avant l’arrêt du lave-vaisselle DishDrawer™.

.

.

OPTIONS DE MODIFICATION DE LAVAGE

Après le réglage du programme de lavage, vous pouvez sélectionner l’une des options
supplémentaires suivantes. Une seule option de modification peut être réglée à la fois.

DRY+ (SÉCHAGE+)

Augmente la température
du rinçage final et la durée
de la phase de séchage.

QUICK (RAPIDE)

Utilise une plus grande
quantité d’eau et d’énergie
afin de permettre un temps
de lavage plus rapide.

SANITIZE (DÉSINFECTION)

Augmente la température
de l’eau pendant laphase
de rinçage afin de
désinfecter les articles.

PROGRAMME
DELAVAGE

HEAVY (INTENSIF)

MEDIUM (MOYEN)

LIGHT (LÉGER)

60 MIN

ECO

GLASSWARE (VERRERIE)

RINSE (RINÇAGE)

Réglage d’une option de modification de lavage

Une option de modification de lavage peut être réglée après l’ajout de détergent et la
sélection d’un programme de lavage.

1

OPTION DE MODIFICATION DISPONIBLE

Dry+ (Séchage+), Quick (Rapide), Sanitize (Désinfection)

Dry+ (Séchage+), Quick (Rapide), Sanitize (Désinfection)

Dry+ (Séchage+)

Dry+ (Séchage+)

n.d.

Dry+ (Séchage+)

n.d.

Appuyez sur pour faire défiler les options
de modification de lavage disponibles.
Levoyant de l’option de modification de
lavage sélectionnée s’allumera sur l’afficheur.

2

Appuyez sur pour démarrer le lavage.

13

OPTIONS DE MODIFICATION DE LAVAGE

Utilisation de l’option SANITIZE (DÉSINFECTION)

L’option

SANITIZE (DÉSINFECTION) permet au programme de lavage de répondre aux

conditions requises par la Section6, NSF184 pour effectuer la désinfection. Pendant
l’utilisation de SANITIZE (DÉSINFECTION), le programme de lavage est contrôlé afin
d’assurer la conformité à ces conditions.

Seuls les programmes utilisant l’option de modification de lavage

SANITIZE (DÉSINFECTION)

sont certifiés pour répondre aux conditions requises par la Section6, NSF184. Les autres
programmes de lavage pourraient ne pas atteindre les températures requises pour effectuer
la désinfection. Consultez le tableau à la page précédente pour connaître les programmes
de lavage avec option de désinfection.

Pour effectuer la désinfection, la température de l’eau doit atteindre 70°C. Assurez-vous
que tous les articles sont lavables au lave-vaisselle avant d’utiliser l’option de désinfection.

Si le lavage est interrompu ou l’alimentation en eau est fermée pendant le programme,
lesconditions de chauffage requises pour la désinfection pourraient ne pas être respectées.
Vous pourriez avoir à exécuter de nouveau le programme.

Si la désinfection s’est effectuée
correctement

Le lave-vaisselle DishDrawer™ émettra unbip,

0 apparaîtra dans l’afficheur et le voyant

SANITIZE (DÉSINFECTION) demeurera allumé.

Après 30secondes, l’afficheur s’éteindra.

Si la désinfection ne s’est pas effectuée
correctement

Une alerte sera émise et un code d’erreur
apparaîtra dans l’afficheur. Le voyant

SANITIZE

(DÉSINFECTION) ne s’allumera pas.

1 Vérifiez si l’alimentation en eau a été

fermée ou le programme de lavage
interrompu.

2 Appuyez une fois sur

pour arrêter
les bips, puis appuyez de nouveau pour
effacer le code d’erreur.

3 Exécutez de nouveau le cycle

SANITIZE

(DÉSINFECTION).

Pour plus d’informations, reportez-vous
à'Codes d’erreur'.

14

MISE EN MARCHE DIFFÉRÉE

La fonction
de 1–12heures pour retarder le démarrage d’un programme de lavage. Le temps de délai
sélectionné apparaîtra sur l’afficheur. Le lavage démarrera lorsque le délai sera écoulé, si le
tiroir est fermé.

Réglage de la mise en marche différée

1

2

3

DELAY START (MISE EN MARCHE DIFFÉRÉE) vous permet de régler un délai

Maintenez la touche enfoncée jusqu’à
ce que 1h apparaisse sur l’afficheur pour
accéder au mode DELAY STA RT (MISE EN
MARCHE DIFFÉRÉE).

Appuyez sur pour augmenter le temps
de délai par incréments de 1heure. Si vous
dépassez 12heures, le lave-vaisselle quittera
le mode de mise en marche différée.

Maintenez enfoncée la touche
activer la mise en marche différée. et
clignoteront. Relâchez pour démarrer la
minuterie.

pour

4

Annulation de la mise en marche différée

1

Vous pouvez augmenter le temps de délai
selon les besoins, après l’activation de la mise
en marche différée. Appuyez sur pour
augmenter le temps de délai par incréments
de 1heure.

Maintenez enfoncée la touche . L’affichage
retournera à la sélection de lavage.

15

VERROU DES TOUCHES ET VERROU POUR ENFANTS

Verrou des touches

KEYLOCK (VERROU DES TOUCHES) désactive toutes les touches du panneau de
commande et de la porte du tiroir sélectionné. CHILDLOCK (VERROU POUR ENFANTS)
désactive toutes les touches du panneau de commande et de la porte et verrouille le tiroir
sélectionné. Les fonctions de verrou peuvent être activées ou désactivées à tout moment.

Activation du verrou des touches

Maintenez enfoncées les touches et
simultanément pendant 2secondes. Un signal
sonore sera émis et s’allumera.

Activation du verrou pour enfants

Maintenez enfoncées les touches
simultanément pendant 6secondes. Un signal
sonore sera émis et s’allumera.

Le verrou pour enfants demeurera activé lors
d’une panne de courant, sauf si vous ouvrez
le tiroir.

Déverrouillage du verrou des touches et du verrou pour enfants

Maintenez enfoncées les touches
simultanément jusqu’à ce qu’un signal sonore
soit émis et que clignote.

16

et

et

DÉTERGENT

MISE EN GARDE: Les détergents pour lave-vaisselle sont très alcalins. Il peut être
extrêmement dangereux de les avaler. Évitez tout contact avec la peau et les yeux et
éloignez les enfants et les personnes à capacités réduites du lave-vaisselle lorsqu’il est
ouvert. Veillez à ce que le distributeur de détergent en poudre soit vide après chaque lavage.

Le détergent peut causer de la décoloration sur les poignées en aluminium. Nettoyez
immédiatement en cas de déversement.

Détergents inadéquats

Ces types de détergents inadéquats peuvent endommager votre lave-vaisselle DishDrawer™
et entraîner des réparations qui ne sont pas couvertes par la garantie:

z

Détergents liquides

z

Détergents à lessive

Utilisation de détergent en poudre

Utilisez les repères pour mesurer les quantités adéquates. Ne placez pas de pastilles
ou sachets dans le distributeur. Reportez-vous au tableau 'Quantités recommandées
de détergent en poudre' suivant et aux instructions du fabricant du détergent. Aucun
détergent n’est requis pour le programme

z

Liquides utilisés pour
laver la vaisselle
àlamain

RINSE (RINÇAGE).

z

Savons

z

Désinfectants

Appuyez sur le loquet pour ouvrir

1

ledistributeur. Assurez-vous que
ledistributeur soit vide et sec.

Ajoutez le détergent et fermez le distributeur
jusqu’à ce qu’il s’enclenche.

2

Le détergent sera automatiquement distribué
dans le tiroir pendant le programme
delavage.

distributeur

secondaire

Lors du lavage d’une vaisselle très sale en utilisant une eau dure, une plus grande quantité de détergent
pourrait être requise. Reportez-vous à 'Quantités recommandées de détergent en poudre'.

distributeur

principal

17

DÉTERGENT

Utilisation de pastilles solides ou sachets

L’utilisation de pastilles pourrait améliorer le rendement de l’appareil dans les régions où
l’eau est dure. Suivez les instructions du fabricant. Certaines pastilles ou certains sachets
peuvent ne pas convenir à tous les programmes de lavage.

Dans le panier à ustensiles

Placez la pastille ou le sachet dans
lepanier à ustensiles, en vous assurant
qu’il ne soit jamais en contact direct avec
la vaisselle ou la coutellerie.

Sur le plateau à pastille

Placez la pastille ou le sachet sur
leplateau à pastille dans le panier
àustensiles, en vous assurant qu’il ne soit
jamais en contact direct avec la vaisselle
ou la coutellerie.

Directement dans la cuve

Placez la pastille ou le sachet entre lesgrilles
sur le côté, comme illustré.

Ne les placez pas sur la base du tiroir,
car ils pourraient entraver la rotation du
bras gicleur et affecter les performances
delavage.

18

DÉTERGENT

Quantités recommandées de détergent en poudre

La quantité de détergent recommandée dépend de la dureté de l’eau et du niveau de saleté
de votre vaisselle. Utilisez le tableau ci-dessous pour déterminer la quantité de détergent en
poudre optimale en fonction de la dureté de l’eau et du niveau de saleté. Reportez-vous aux
descriptions de ‘Programme de lavage’ pour sélectionner un programme adapté au niveau
de saleté.

DURETÉ DE L’EAU

DOUCE <100PPM

MODÉRÉE 100–250PPM

NIVEAU
DE
SALETÉ

LIGHT
(LÉGER)

MEDIUM
(MOYEN)

HEAVY
(INTENSIF)

LIGHT
(LÉGER)

MEDIUM
(MOYEN)

HEAVY
(INTENSIF)

LIGHT
(LÉGER)

QUANTITÉ DE DÉTERGENT

PAR TIROIR

10g 1/3

Non
recommandée

20g 2/3 OK

30g Plein OK

20g 2/3

Non
recommandée

20g 2/3 OK

30g Plein OK

30g Plein OK

PASTILLE

DURE >250PPM

MEDIUM
(MOYEN)

HEAVY
(INTENSIF)

30g Plein OK

Remplir les

>30g

distributeurs
principal et

OK

secondaire

19

PRODUIT DE RINÇAGE

Les produits de rinçage confèrent un fini sans trace aux verres et à la vaisselle, en plus
deprévenir le ternissement du métal. Nous vous recommandons d’utiliser régulièrement
unproduit de rinçage liquide pour des résultats de séchage optimaux.

Pendant la distribution, un son pulsé peut être audible; cela est normal.

Le distributeur de produit de rinçage est situé

voyant
duproduit
de rinçage

distributeur
de produit
de rinçage

Quantité de produit de rinçage à utiliser

Il peut être nécessaire de régler la quantité de produit de rinçage distribué dans chaque
lavage en fonction des conditions de votre eau. Reportez-vous à 'Préférences' et
‘Adoucisseur d’eau’ pour les instructions.

à l’intérieur du tiroir, sous le distributeur de
détergent. Il peut contenir environ 1,7oz liq.
(50ml) de produit de rinçage.

À quel moment remplir le distributeur de produit de rinçage

z

Remplissez le distributeur de produit de rinçage lorsque le voyant s’allume ou clignote
en rouge vif.

z

Lorsque le voyant s’allume ou clignote faiblement ou qu’il demeure éteint, vous n’avez
pas besoin de remplir le distributeur– la quantité de produit de rinçage est alors
suffisante pour effectuer le lavage.

Lors de l’utilisation de produits de rinçage pâles, le voyant pourrait ne pas s’atténuer aussi
nettement que lors de l’utilisation de produits de rinçage plus foncés.

20

PRODUIT DE RINÇAGE

Comment remplir le distributeur de produit de rinçage

1

2

3

Tournez le bouchon dans le sens contraire
des aiguilles d’une montre et retirez-le.

Versez le produit de rinçage dans l’ouverture,
en veillant à ne pas en renverser dans le tiroir
ou sur les poignées en aluminium.

Vous devez essuyer les déversements
immédiatement, car un déversement de produit de
rinçage produira une quantité excessive de mousse
et pourrait entraîner des dommages nécessitant
des réparations qui ne sont pas couvertes par
la garantie. Cela pourrait également décolorer
l’aluminium.

Réinstallez le bouchon, en tournant dans
lesens des aiguilles d’une montre jusqu’à ce
qu’il soit bien fixé.

Assurez-vous de fermer le bouchon de manière
hermétique, avec la poignée dans une position
verticale.

21

ADOUCISSEUR D’EAU (CERTAINS MODÈLES UNIQUEMENT)

L’adoucisseur d’eau produit une solution salée pour adoucir l’eau dans les régions où
l’eau est dure. Il permet de maintenir de bonnes performances de lavage et empêche
l’accumulation de tartre. Vous n’avez pas besoin d’utiliser cette fonction si vous avez installé
un adoucisseur d’eau domestique.

Recommandations relatives au sel

Le réservoir de sel doit toujours être rempli avec du sel en granules conçu pour
lessystèmes d’adoucissement de lave-vaisselle. Nous ne recommandons pas l’utilisation
desels alimentaires tels que le sel blanc, le sel gemme et les pastilles de sel, car ils peuvent
contenir des impuretés qui endommageront l’adoucisseur d’eau. N’ajoutez pas de détergent
ou de produit de rinçage dans le réservoir de sel. Cela causerait des dommages.

voyant du réservoir de sel

Le réservoir de sel est situé à l’intérieur
dutiroir, près du distributeur de détergent.
Il peut contenir environ 0,8lb (350g) de

bouchon du

réservoir de sel

Recommandations en fonction de la dureté de l’eau

z

Utilisez le tableau ci-dessous pour déterminer le réglage de dureté de l’eau optimal.
Votre service d’aqueduc local peut vous aider.

z

Si un adoucisseur d’eau est installé dans votre maison, utilisez le réglage recommandé
pour une eau dont la dureté est inférieure à 100ppm/6gpg, quelle que soit la dureté
del’eau dans votre région.

z

Lorsque la dureté de l’eau est supérieure à 625ppm/36gpg, le rendement du lave­vaisselle DishDrawer™ diminue avec le temps. La fonction du produit de rinçage devrait
être réglée à 5.

sel (lacapacité réelle varie en fonction de
lamarque et la taille de grain du sel utilisé).

RÉGLAGE

ÉCHELLES DE DURETÉ DE L’EAU

PPM GPG °DH °FH °E / °CLARK MMOL/L

0 0 – 100 0 – 6 0 – 5,6 0 – 10 0 – 7 0 – 0,1

1 100 – 250 6 – 14 5,6 – 14 10 – 25 7 – 17,5 0,1 – 2,5

2 250 – 350 14 – 20 14 – 19,6 25 – 35 17,5 – 24,5 2,5 – 3,5

3 350 – 450 20 – 26 19,6 – 25,2 35 – 45 24,5 – 31,5 3,5 – 4,5

4 450 – 550 26 – 32 25,2 – 30,8 45 – 55 31,5 – 38,5 4,5 – 5,5

5 550 – 625 32 – 36 30,8 – 35 55 – 62 38,5 – 43,8 5,5 – 6,2

22

ADOUCISSEUR D’EAU (CERTAINS MODÈLES UNIQUEMENT)

Utilisation du réservoir de sel

Vous pouvez entendre certains bruits pendant le fonctionnement de l’adoucisseur d’eau;
cela est normal.

1

2

3

Tournez le capuchon dans le sens contraire
des aiguilles d’une montre et retirez-le.

Placez le sel dans le contenant de sel et
versez-le avec soin dans le réservoir.

Lors du remplissage du réservoir de sel, vous
pouvez remarquer la présence d’eau provenant
du débordement de l’adoucisseur d’eau. Cela
estnormal.

Réinstallez le capuchon, en tournant dans
lesens des aiguilles d’une montre jusqu’à ce
qu’il soit bien fixé.

Si vous ne lavez pas votre vaisselle
immédiatement après avoir rempli le réservoir
de sel, nous recommandons d’exécuter un cycle

RINSE (RINÇAGE) pour éliminer l’eau salée ou

lesgranules présentes dans le lave-vaisselle.

À quel moment remplir le réservoir de sel

z

Si le voyant de sel est rouge, le réservoir de sel doit être rempli. Si le voyant de sel est
noir, il y a suffisamment de sel dans le réservoir.

z

s’allumera également sur l’afficheur si vous devez remplir le réservoir de sel.

23

PRÉFÉRENCES

Vous pouvez régler n’importe quel réglage des options suivantes avant le démarrage d’un
cycle de lavage.

Wi-Fi
Permet à votre lave-vaisselle DishDrawer™ de se connecter à votre réseau domestique.
Reportez-vous à 'Connexion Wi-Fi et mode de commande à distance' pour plus de détails.

Produit de rinçage
Permet de contrôler la quantité de produit de rinçage distribué. Reportez-vous à 'Produit de
rinçage' pour plus de détails.

Adoucisseur d’eau*

Reportez-vous à ‘Adoucisseur d’eau’ pour plus de détails.

Mise en marche automatique**
Votre lave-vaisselle DishDrawer™ est réglé pour se mettre en marche automatiquement
pendant 30secondes après l’ouverture d’un tiroir. Cette fonction peut être désactivée.

Verrouillage automatique
Permet au tiroir de se verrouiller automatiquement 30secondes après sa fermeture.

Tonalités
Permet d’ajuster les réglages de tonalités. Lors du réglage à
tonalités sont désactivées, à l’exception des alertes de défaillance.

OPTION AFFICHEUR RÉGLAGES

OFF (DÉSACTIVÉ), toutes les

Wi-Fi

Produit de
rinçage

Adoucisseur
d’eau*

Mise en marche
automatique**

Verrouillage
automatique

Tonalités

*Certains modèles uniquement | **Convient comme option Sabbat.

24

Con

rA

Hd

AP

Ld

bP

Déconnecté n.d. Connecté

Désactivé

Désactivé

Activé

Activé

Activé

rA0

Hd0

APo

Ldo

bPo

Max: 5

Max: 5

Désactivé

Désactivé

Désactivé

rA5

Hd5

AP-

Ld-

bP-

PRÉFÉRENCES

Modification des réglages

La modification des réglages d’un tiroir change vos préférences pour lesdeuxtiroirs.

1

2

3

Assurez-vous qu’aucun lavage n’est en cours,
puis appuyez sur

Maintenez les touches
simultanément pendant quatresecondes.

Appuyez sur
options disponibles.

.

et enfoncées

pour faire défiler les

4

5

Appuyez sur
option.

Appuyez sur
réglage et quitter le menu de préférences.

pour modifier le réglage d’une

pour enregistrer le nouveau

25

CONNEXION WI-FI ET MODE DE COMMANDE À DISTANCE

Votre appareil peut être connecté à votre réseau sans fil domestique et contrôlé à distance
à l’aide de l’appli.

Démarrage

z

Assurez-vous que votre réseau Wi-Fi domestique est activé.

z

Des instructions étape par étape s’afficheront sur l’appareil et l’appareil mobile.

z

La connexion de votre appareil pourrait prendre jusqu’à 10minutes.

z

Pour davantage d’instructions et d’informations de dépannage, veuillez vous reporter
àl’appli.

Sur votre appareil mobile:

1 Téléchargez l’appli sur la page www.fisherpaykel.com/connect
2 Enregistrez-vous et créez un compte.
3 Ajoutez votre appareil et configurez la connexion Wi-Fi.

Connexion à votre réseau Wi-Fi domestique

Assurez-vous qu’aucun lavage n’est en cours.

1

Maintenez enfoncées les touches et
simultanément pendant 5secondes pour
accéder au mode de réglages.

26

2

3

4

Appuyez sur
réglage Wi-Fi.

Maintenez la touche
la connexion au réseau Wi-Fi.

Lorsque
dans l’appli pour terminer la configuration.

Une fois la fonction Wi-Fi connectée,
maintenez la touche
enregistrer le réglage et quitter le menu.

pour faire défiler jusqu’au

enfoncée pour établir

clignote, suivez les instructions

enfoncée pour

CONNEXION WI-FI ET MODE DE COMMANDE À DISTANCE

Activation du mode de commande à distance

Vous pouvez activer le mode de commande à distance une fois que votre lave-vaisselle
DishDrawer™ est connecté à votre réseau Wi-Fi.

Appuyez sur

1

2

3

Activation du verrou des touches en mode de commande à distance

1

contrôler à distance.

Maintenez enfoncée la touche
qu’une tonalité soit émise.

Lorsque
à distance est activé.

Si le tiroir est ouvert,
Fermez le tiroir dans un délai de 4secondes

pour activer le mode de commande à
distance.

Maintenez enfoncées les touches
simultanément jusqu’à ce que deux signaux
sonores soient émis et que clignote.

pour sélectionner un tiroir à

est allumé, le mode de commande

jusqu’à ce

clignote rapidement.

et

Dans un délai de 10secondes pendant que

2

Annulation du mode de commande à distance

REMOTE MODE (MODE DE COMMANDE À DISTANCE) s’arrête automatiquement après

72heures. Il sera annulé en cas de panne de courant ou si le tiroir est ouvert avant le
démarrage.

clignote toujours, maintenez enfoncée la
touche . et clignoteront rapidement
simultanément.

27

CARACTÉRISTIQUES DE LA GRILLE

Panier à ustensiles

Pour réduire le risque de blessure, il est recommandé de placer les couteaux et
ustensiles tranchants avec le manche vers le haut. Mélangez les cuillères, les couteaux et
lesfourchettes dans chaque section pour empêcher les ustensiles de s’emmêler et laisser
l’eau circuler librement. Empêchez l’acier inoxydable d’entrer en contact avec la coutellerie
en argent pour éviter tout ternissement.

2

3

1

Accessoires du panier à ustensiles

Fonctions et accessoires du panier
àustensiles

1 Panier à ustensiles

2 Grillage anti-emmêlement amovible

3 Plateau à pastille amovible

4 Compartiment amovible pour

petits articles

4

Grillage anti-emmêlement amovible

Utilisez le grillage anti-emmêlement
pour séparer les ustensiles et éviter qu’ils
s’emmêlent. Le grillage se fixe sur le dessus
du panier à ustensiles.

28

CARACTÉRISTIQUES DE LA GRILLE

Plateau à pastille amovible

Si vous utilisez des pastilles ou sachets de gel pour
lave-vaisselle, placez-les dans le plateau àpastille
amovible. Assurez-vous que les pastilles ne soient
jamais en contact direct avec la vaisselle ou
lacoutellerie.

Consultez 'Détergent' pour plus d’informations.

Compartiment amovible pour petits articles

Il est préférable de placer les petits articles tels que
les tétines de biberon dans le compartiment pour
petits articles afin qu’ils ne puissent pas se déplacer
pendant le lavage. Le compartiment peut être fixé
sur le côté du panier à ustensiles ou dans celui-ci,
ou être placé à un autre endroit dans le tiroir.

Si vous placez le compartiment à un autre endroit
dans le tiroir, assurez-vous que l’eau provenant du
bras gicleur puisse toujours atteindre les articles
à l’intérieur et autour du compartiment. Si vous
l’utilisez à plat, assurez-vous de placer le côté en
plastique solide vers le haut.

29

CARACTÉRISTIQUES DE LA GRILLE

2

1

3

4

Caractéristiques de la grille

1 Grille avec dents repliables

2 Grille avec dents ajustables

4 Volet

Non illustrés: grilles pour tasses rabattables,
clip de fixation pour couteau, supports

3 Grille de la base

àverres

Grilles pour tasses rabattables

Chaque grille pour tasses est réglable en hauteur et peut être relevée indépendamment
pour libérer de l’espace dans le tiroir.

30

Pour régler la hauteur

1 Relevez la grille pour la déverrouiller.

2 Glissez la grille vers le haut ou le bas

pour la régler à la hauteur souhaitée.

3 Repliez la grille pour la verrouiller

en position.

CARACTÉRISTIQUES DE LA GRILLE

Clip de fixation pour couteau Supports à verres

Ce clip se fixe sur les grilles ajustables
pour maintenir les couteaux et autres
ustensiles en place pendant le lavage.

Veillez à toujours placer les lames
descouteaux vers le bas.

Grille avec dents repliables

Vous pouvez retirer les dents repliables au besoin, mais il est recommandé de replier
lesdents vers le bas plutôt que de retirer la grille s’il est nécessaire de libérer de l’espace.

Ces supports amovibles permettent
d’accroître la stabilité, lorsque nécessaire.

Pour retirer

1 Repliez les dents les unes vers les autres.
2 Détachez la grille à chaque extrémité en

tirant fermement vers vous.

Pour réinstaller

1 Alignez les clips avec la grille de la base.
2 Poussez fermement pour enclencher

lagrille en place.

31

CARACTÉRISTIQUES DE LA GRILLE

Grille avec dents ajustables

Cette grille est conçue pour permettre l’insertion de saladiers profonds ou de petites
assiettes en ajustant l’espacement des dents.

Pour ajuster l’espacement

Glissez les dents vers l’arrière ou l’avant en
appuyant ou tirant sur la poignée à l’avant.

Pour retirer

Saisissez les poignées à l’avant et l’arrière,
puis tirez la grille vers le haut pour
la dégrafer.

Pour réinstaller

32

Alignez les clips avant et arrière avec la
grille de la base et enclenchez la grille
en place.

ENTRETIEN

Déconnectez le lave-vaisselle DishDrawer™ de l’alimentation électrique et laissez-le refroidir
avant de procéder à tout nettoyage ou entretien.

Caractéristiques de la cuve

3

1 Filtre de vidange

2 Plaque de filtration

3 Bras gicleur

1
2

Nettoyage des surfaces

Essuyez avec un chiffon humide, puis séchez à l’aide d’un chiffon non pelucheux. Assurez­vous de ne pas mouiller l’afficheur ACL.

Nous ne recommandons pas d’utiliser les produits de nettoyage suivants, car ils pourraient
endommager les surfaces:

z

Tampons à récurer en plastique
ou en acier inoxydable

z

Nettoyants domestiques abrasifs
et solvants

z

Nettoyants acides ou alcalins

z

Savons à mains liquides ou savon

z

Produits nettoyants ou à polir pour
acier inoxydable

z

Désinfectants ou détergents à lessive

Nettoyage du filtre de vidange, du bras gicleur et de la plaque de filtration

Nous vous recommandons de retirer le filtre de vidange et la plaque de filtration de chaque
tiroir afin de les nettoyer une fois par mois ou lorsque vous remarquez la présence de
particules de nourriture. Le bras gicleur devrait nécessiter un nettoyage moins fréquent
dans le cadre d’une utilisation normale. Vous pouvez secouer ces pièces pour enlever tout
corps étranger, puis les laver dans de l’eau chaude et les rincer avec de l’eau propre.

Le lave-vaisselle DishDrawer™ doit être utilisé avec la plaque de filtration, le filtre de vidange
et le bras gicleur correctement installés. Nous vous recommandons de toujours utiliser
lelave-vaisselle DishDrawer™ avec la grille avec dents repliables de droite installée.

Si vous utilisez un détartrant/nettoyant pour lave-vaisselle, démarrez un programme
delavage avec du détergent immédiatement après le nettoyage pour éviter d’endommager
le DishDrawer.

Longues périodes d’inutilisation

Si vous prévoyez de ne pas utiliser le lave-vaisselle DishDrawer™ pendant un certain temps,
nous recommandons de couper l’alimentation en eau et en électricité, de nettoyer et vider
l’appareil, puis de laisser les tiroirs entrouverts.

Lorsque vous utilisez votre lave-vaisselle DishDrawer™ pour la première fois après
unelongue absence, nous vous recommandons de verser 3tasses d’eau dans le tiroir avant
l’utilisation. Ceci aide à lubrifier les composants qui ont séché pendant votre absence.

33

ENTRETIEN

Pour faciliter l’accès au filtre de vidange et à la plaque de filtration, vous pouvez retirer
la grille de la base en la soulevant depuis l’arrière. Vous pouvez également retirer
leplateau à ustensiles, soulever le volet et retirer la grille avec dents fixes. Reportez-vous à
'Caractéristiques de la grille' pour plus de détails.

Retrait et nettoyage du filtre de vidange

Faites pivoter le filtre de vidange dans

1

support

2

grille

lesens contraire des aiguilles d’une montre
et soulevez-le pour le retirer.

Séparez le support et la grille en saisissant
l’un des côtés de la grille pour tirer.

Ne tentez pas de retirer la grille en
saisissant les deux côtés, car cela pourrait
causer des dommages.

Nettoyez avec de l’eau chaude savonneuse,
puis rincez bien.

Réinstallation du filtre de vidange

1

2

34

Réenclenchez la grille du filtre de vidange
sur le support et faites pivoter jusqu’à ce
que les flèches sur la grille et le support
soient alignées.

Poussez le filtre de vidange pour le remettre
en place dans la cuve et tournez dans
lesens des aiguilles d’une montre jusqu’à
ce que les flèches sur le filtre et la base
dutiroir soient alignées.

ENTRETIEN

Retrait et nettoyage de la plaque du filtre de vidange

Avec le filtre de vidange retiré, soulevez doucement
la plaque du filtre de vidange vers lehaut
et l’extérieur. Nettoyez avec de l’eau chaude
savonneuse, puis rincez bien.

Réinstallation de la plaque du filtre de vidange

Poussez la plaque du filtre de vidange pour
laremettre en place sur la cuve, en vous assurant
qu’il n’y ait aucune particule dans la cavité.

Retrait et nettoyage du bras gicleur

roue à ailettes

Réinstallation du bras gicleur

Soulevez le bras gicleur de la roue à ailettes.
Secouez le bras gicleur pour déloger toute particule,
rincez-le à l’eau courante et essuyez-le à l’aide d’un
chiffon humide.

Placez le bras gicleur sur la roue à ailettes.
Assurez-vous que le bras tourne librement
lorsqu’ilestréinstallé.

35

ENTRETIEN

Préparation pour l’hiver (climats froids)

Si le lave-vaisselle DishDrawer™ est installé dans une région au climat froid où la
température peut chuter sous zéro, nous recommandons de préparer l’appareil pour l’hiver.

Fermez l’alimentation en eau.
Déconnectez les tuyaux d’évacuation

1

2

du conduit d’évacuation de l’évier et le
tuyau d’alimentation en eau de l’orifice
d’entrée d’eau.

Videz l’eau des tuyaux, du tuyau
d’alimentation en eau et de l’orifice d’entrée
d’eau, en utilisant un seau ou un bac pour
recueillir l’eau.

Reconnectez le tuyau d’alimentation en
eau à l’orifice d’entrée d’eau et les tuyaux
auconduit d’évacuation de l’évier.

36

3

Retirez le filtre de vidange et la plaque
defiltration dans le bas du tiroir. Utilisez
uneéponge pour enlever toute eau restante
sous les pièces avant de les réinstaller.

DÉPANNAGE

PROBLÈME CAUSES POSSIBLES SOLUTION

Vaisselle sale Le programme de

lavage sélectionné
ne convient pas
àlavaisselle chargée.

Le bras gicleur ne
tourne pas.

Le tiroir est chargé
demanière incorrecte.

La plaque de filtration
ou le filtre n’est pas
installé correctement.

La plaque de filtration
ou le filtre est bloqué.

Le détergent se trouve
dans le mauvais
compartiment
dudistributeur.

Utilisation d’un
détergent incorrect.

Restes de nourriture sur
la vaisselle.

Les ouvertures du bras
gicleur sont bloquées.

La rotation du bras
gicleur est entravée.

Eau dure. Augmentez le réglage du produit derinçage

Sélectionnez le programme de lavage
approprié pour la vaisselle chargée. Reportez­vous à 'Programmes de lavage'.

Assurez-vous qu’aucun article ne bloque
latrajectoire du bras gicleur. Assurez-vous que
le bras gicleur est correctement installé et qu’il
peut tourner librement.

Reportez-vous à 'Suggestions pour le
chargement'.

Reportez-vous à 'Entretien'.

Nettoyez la plaque de filtration et le filtre
devidange. Reportez-vous à 'Entretien'.

Placez le détergent dans le grand
compartiment. Reportez-vous à 'Détergent'.

Reportez-vous à 'Détergent' et suivez
lesinstructions du fabricant du détergent.

Délogez tous les restes de nourriture avant de
charger la vaisselle.

Nettoyez le bras gicleur.

Retirez tout article dépassant sous la grille et
assurez-vous que le bras gicleur peut tourner
librement.

et la quantité de détergent utilisée. Reportez­vous à 'Dureté de l’eau'.

37

DÉPANNAGE

PROBLÈME CAUSES POSSIBLES SOLUTION

Eau dure Augmentez le réglage du produit de rinçage

et la quantité de détergent. Reportez-vous
à'Dureté de l’eau'.

Modèles avec adoucisseur d’eau: Augmentez
le réglage de l’adoucisseur d’eau. Reportez­vous à ‘Adoucisseur d’eau’.

Modèles sans adoucisseur d’eau: Si vous
habitez dans une région où l’eau est très dure,
consultez un plombier au sujet de l’installation
d’un adoucisseur d’eaudomestique.

Formation
demousse

Fuite d’eau Le tuyau d’évacuation

Le tiroir ne
s’ouvre pas

(aucune tonalité
ou lavage
en cours)

Utilisation d’un
détergent incorrect.

Restants d’œufs sur
lesassiettes.

Le réglage du produit
de rinçage est
trop élevé.

Le bouchon du
distributeur de produit
de rinçage n’est pas
fermé correctement.

est débranché du
conduit d’évacuation.

Le tuyau d’alimentation
en eau n’est pas
raccordé correctement.

Autres fuites. Coupez l’alimentation en eau et en électricité

Le bouchon du
distributeur de produit
de rinçage n’est pas
fermé correctement.

CHILDLOCK (VERROU

POUR ENFANTS)
estactivé.

Le verrouillage
automatique du tiroir
fermé est activé.

Reportez-vous à 'Détergent'.

Rincez les restants d’œufs avant de charger
la vaisselle.

Réduisez le réglage du produit de rinçage.

Assurez-vous de fermer le bouchon de
manière hermétique, avec la poignée dans une
position verticale. Reportez-vous à'Produit
de rinçage'.

Raccordez le tuyau d’évacuation au conduit
d’évacuation.

Veillez à ce que le tuyau d’alimentation soit
solidement raccordé.

du lave-vaisselle DishDrawer™. Appelez
leservice à la clientèle ou un centre
deservice autorisé.

Assurez-vous de fermer le bouchon de
manière hermétique, avec la poignée dans une
position verticale. Reportez-vous à'Produit de
rinçage'.

Désactivez CHILDLOCK (VERROU POUR
ENFANTS). Reportez-vous à 'Verrou des
touches et verrou pour enfants'.

Appuyez sur n’importe quelle touche et ouvrez
le tiroir dans un délai de 30secondes.

38

DÉPANNAGE

PROBLÈME CAUSES POSSIBLES SOLUTION

Panne de
courant
pendant
unprogramme
de lavage

Bip continu
avec code

Panne de courant
dans votre maison
ouquartier.

Une erreur est survenue. Reportez-vous à 'Codes d’erreur'.

A / F affiché

Bip intermittent Le lave-vaisselle

DishDrawer™ est mis
en pause.

Le lave-vaisselle
DishDrawer™ ne
démarre pas

Bruit de
ventilateur
à la fin d’un
programme
delavage

Le lave-vaisselle
produit unbruit
deventilateur
lorsque vous
fermez le tiroir,
même si vous
n’avez pas
démarré un
nouveau lavage

Le câble d’alimentation
électrique n’est pas
branché.

Le tiroir n’est pas fermé
correctement.

La fonction
(VERROU DES
TOUCHES) ou

CHILDLOCK (VERROU

POUR ENFANTS)
est activée.

Le cycle n’est
pas démarré.

Le lave-vaisselle
DishDrawer™ est en
mode Démonstration.

Cela est normal.
Leventilateur continue
de fonctionner pour
accélérer le séchage.

Cela est normal.
Dans certains cas,
leventilateur fonctionne
pendant une période
déterminée alors que
letiroir est fermé à la fin
d’un programme.

KEYLOCK

Attendez que le courant soit rétabli;
leprogramme reprendra où il s’est arrêté, àla
même étape du programme de lavage.

Fermez le tiroir et appuyez sur
reprendre le programme.

Branchez le câble d’alimentation électrique.

Veillez à ce que le tiroir soit fermé solidement.

Désactivez KEYLOCK (VERROU DES
TOUCHES) ou CHILDLOCK (VERROU POUR
ENFANTS). Consultez votre Guide de
démarrage rapide pour les instructions.

Appuyez sur

Communiquez avec le service à la clientèle.

Le ventilateur s’arrête automatiquement après
une période déterminée ou lorsque vous
ouvrez le tiroir. Le ventilateur peut redémarrer
lorsque vous refermez le tiroir.

Aucune action n’est requise. Le ventilateur
s’arrête automatiquement après la
période déterminée.

.

pour

39

DÉPANNAGE

PROBLÈME CAUSES POSSIBLES SOLUTION

Aucun
détergent en
poudre n’est
distribué

Le lavage
semble terminé,
mais le tiroir ne
s’ouvre pas

Petite quantité
d’eau sur le
rebord intérieur
dutiroir après
un lavage

Présence d’eau
sous le filtre

Excès d’eau
dans le tiroir

Présence de
coulées d’eau
sur la vaisselle

L’intérieur du
tiroir est taché

Le distributeur de
détergent était humide
lors du remplissage.

Le programme de
lavage est toujours
en cours. Cette phase
silencieuse permet
d’assurer une efficacité
optimale.

Il est normal que de
lacondensation se
forme à cet endroit.

Cela est normal. Aucune action n’est requise.

Un ou plusieurs tuyaux
d’évacuation sont pliés.

Les filtres sont bloqués. Reportez-vous à 'Entretien'.

La quantité de
produit de rinçage est
insuffisante.

Le réglage du produit
de rinçage est trop bas.

Le lave-vaisselle
DishDrawer™ est chargé
de manière excessive ou
incorrecte.

Certains aliments
peuvent tacher
l’intérieur du tiroir.

Nettoyez le distributeur et veillez à ce qu’il soit
sec avant d’y verser le détergent. Reportez­vous à 'Détergent'.

Aucune action n’est requise. Le programme
passera à une phase produisant un
niveau sonore plus élevé à la fin de cette
phase silencieuse.

Essuyez la condensation.

Redressez le(s) tuyau(x) d’évacuation.

Remplissez le distributeur de produit
derinçage.

Augmentez/activez le réglage du produit
derinçage.

Reportez-vous à 'Suggestions pour
le chargement'.

Rincez la vaisselle avant de la mettre dans
letiroir. Vous pouvez également utiliser
(RINÇAGE) après l’ajout de la vaisselle pour
réduire les taches.

RINSE

40

CODES D’ERREUR

Comment savoir s’il y a une défaillance?

En cas de défaillance, votre lave-vaisselle DishDrawer™ émettra un bip de façon continue et
un code d’erreur clignotera sur l’afficheur. Il existe deux types de codes d’erreur: ‘F’ et ‘A’.

z

Il pourrait y avoir une défaillance dans l’un des tiroirs ou les deux, et les codes d’erreur
peuvent être différents pour chaque tiroir.

z

Le voyant du tiroir clignote également pour indiquer le tiroir présentant une défaillance.

z

Si une défaillance survient dans les deux tiroirs, les deux voyants de tiroir clignoteront.

z

Si une défaillance survient dans un seul tiroir, vous avez toujours la possibilité d’utiliser
l’autre tiroir. Si vous mettez en pause un tiroir pendant un programme de lavage, puis
qu’une défaillance survient dans l’autre tiroir, le voyant du tiroir mis en pause continuera
de clignoter, mais il sera atténué.

Corriger un problème

Vous pourriez être en mesure d’effacer le code d’erreur en réinitialisant le lave-vaisselle
DishDrawer™. Suivez les étapes dans les instructions de code d’erreur ‘F’ et ‘A’ suivantes. Si
le problème persiste:

1 Notez le code d’erreur. Appuyez sur

chaque tiroir.

2 Communiquez avec le service à la clientèle pour obtenir de l’assistance ou planifier la

visite d’un technicien d’entretien. Reportez-vous au manuel d’entretien et de garantie
pour obtenir les coordonnées.

Codes d’erreur ‘F’

1 Appuyez sur

pour arrêter le bip, puis de nouveau pour éteindre le lave-vaisselle

DishDrawer™.

2 Patientez quelques secondes. Appuyez de nouveau sur

lelave-vaisselle DishDrawer™.

Si le code d’erreur disparaît, l’erreur est réinitialisée et vous pouvez continuer d’utiliser votre
lave-vaisselle DishDrawer™.

pour alterner entre les tiroirs et notez lecode de

pour remettre en marche

Si l’erreur persiste

Appuyez sur

et notez les codes supplémentaires qui s’affichent, puis déconnectez le
lave-vaisselle DishDrawer™ de l’alimentation électrique, coupez son alimentation en eau et
communiquez avec le service à la clientèle.

41

CODES D’ERREUR

Codes d’erreur ‘A’

Suivez les étapes ci-dessous pour tenter de corriger le problème.

AFFICHEUR CAUSE POSSIBLE SOLUTION

42

A1

A3

A6

A7

A09

Défaillance d’alimentation
en eau.

L’eau du tiroir n’est
pas évacuée. Le tuyau
d’évacuation pourrait être
bouché ou entortillé, ou le
raccordement à la conduite
d’évacuation pourrait être
bouché.

Le bras gicleur s’est desserré
ou détaché de sa fixation,
ou la pression de l’eau est
trop faible.

La pression d’eau est
trop faible. Il pourrait être
nécessaire d’installer une
valve de type 4litres sur
la conduite d’alimentation
en eau.

Programme de
rétablissement
automatique: Le lave­vaisselle DishDrawer™ a
détecté un excès de mousse
dans le tiroir.

Le cycle de désinfection n’a
pas atteint la température
requise pour désinfecter
la vaisselle.

1 Assurez-vous que l’alimentation en eau

estouverte.

2 Appuyez une fois sur pour arrêter lesbips, puis

appuyez de nouveau pour effacer le code d’erreur.

3 Appuyez sur pour reprendre leprogramme de

lavage.

1 Assurez-vous que le tuyau d’évacuation

etleraccordement aux conduites ne sont pas
bouchés.

2 Appuyez une fois sur pour arrêter lesbips, puis

appuyez de nouveau pour effacer le code d’erreur.

3 Appuyez sur pour reprendre leprogramme de

lavage.

1 Ouvrez le tiroir et vérifiez le bras gicleur.
2 Si le bras gicleur s’est desserré ou détaché de

sa fixation, réinstallez-le. Vérifiez qu’il est fixé
solidement et qu’il tourne librement. Reportez­vous à 'Entretien'.

3 Appuyez une fois sur pour arrêter lesbips, puis

appuyez de nouveau pour effacer le code d’erreur.

4 Appuyez sur pour reprendre leprogramme de

lavage.

1 Déconnectez de l’alimentation électrique et

coupez l’alimentation en eau, puis communiquez
avec le service à la clientèle.

1 Laissez le programme de rétablissement

automatique s’exécuter jusqu’à la fin. Le
programme de lavage reprendra à la fin du
programme de rétablissement automatique.

2 Assurez-vous d’utiliser un détergent adéquat avant

d’effectuer un autre programme delavage.

3 Si le tiroir est toujours rempli de mousse à lafin

du programme de lavage, communiquez avec le
service à la clientèle.

1 Vérifiez si l’alimentation en eau a été fermée ou le

programme de lavage interrompu.

2 Appuyez une fois sur pour arrêter lesbips, puis

appuyez de nouveau pour effacer le code d’erreur.

3 Exécutez de nouveau le cycle de désinfection.

GARANTIE ET SERVICE

Avant d’effectuer un appel de service ou une demande d’assistance

Vérifiez les points que vous pouvez contrôler vous-même. Consultez les instructions
d’installation et le guide d’utilisation pour vous assurer que:

1 Votre produit est installé correctement.
2 Vous êtes familier avec son fonctionnement normal.

Si après la vérification de ces points, vous avez toujours besoin d’assistance ou de
pièces, reportez-vous au manuel d’entretien et de garantie pour obtenir des informations
sur lagarantie et les coordonnées d’un centre de service autorisé ou de l’assistance
àlaclientèle, ou contactez-nous par l’entremise de notre site Web www.fisherpaykel.com.

Informations de données de programme de lavage et test de conformité aux normes

Les informations de données de programme de lavage et test de conformité aux
normes peuvent être consultées sur le site https://www.fisherpaykel.com, en effectuant
unerecherche avec le code de votre modèle.

Remplir et conserver pour référence ultérieure:

Modèle

N° de série

Date d’achat

Acheteur

Détaillant

Banlieue

Ville

Pays

43

FISHERPAYKEL.COM

© Fisher & Paykel Appliances 2023. Tous droits réservés.

Les modèles illustrés dans ce guide peuvent ne pas être disponibles

danstous les pays et sont sujets à modifications sans préavis.

Les caractéristiques de produit présentées dans ce guide s’appliquent aux

modèles et produits spécifiques qui y sont décrits à la date de publication.

Dans le cadre de notre politique d’amélioration en permanence de nos

produits, ces caractéristiques peuvent être modifiées à tout moment.

Pour les plus récentes informations sur la disponibilité des modèles

etdes caractéristiques dans votre pays, veuillez visiter notre site Web

oucontacter votre détaillant Fisher&Paykel local.

4190A06.2
