INSTALLATION GUIDE

US CA

INDUCTION COOKTOP

CI304PTX & CI365PTX

models

Page 2

Page 3

IMPORTANT!

SAVE THESE INSTRUCTIONS

The models shown in this installation guide may not be available in all markets and are subject to change at any time. For current details about model and specification availability in your country, please go to our website www.fisherpaykel.com or contact your local Fisher & Paykel dealer.

1 SAFETY AND WARNINGS

WARNING!

Electrical shock hazard Disconnect the appliance from the mains electricity supply before carrying out any work or maintenance on it. Connection to a good earth wiring system is essential and mandatory. Alterations to the domestic wiring system must only be made by a qualified electrician. Failure to follow this advice may result in electrical shock or death.

WARNING!

Cut Hazard Take care - panel edges are sharp. Failure to use caution could result in injury or cuts.

IMPORTANT SAFETY INSTRUCTIONS

●

Electrical installation (including electrical grounding) must be done in accordance with the National Electrical Code, ANSI/NFPA70 – latest edition and/or local codes. In Canada: Electrical installation must be in accordance with the current CSA C22.1 Canadian Electrical Codes Part 1 and/or local codes. Particular attention shall be given to the relevant requirements regarding ventilation.

●

Read these instructions carefully before installing this product.

●

Save these instructions for the local electrical inspector’s use.

●

Please leave these instructions with the appliance. Inform the customer to retain for future reference.

●

Please make this information available to the person installing the appliance as it could reduce your installation costs.

●

This appliance is to be installed and serviced only by an authorised person.

●

Installation must comply with your local building and local electricity regulations.

●

The manufacturer accepts no responsibility for the incorrect installation of appliances. Incorrect installation may result in personal injury, damage to property and may invalidate any warranty or liability claims.

●

Do not modify this appliance.

●

Do not use or store flammable materials on or near this appliance.

●

Packing elements (eg plastic bags, polystyrene foam, staples, packing straps etc) and tools should not be left around during and after installation, especially if they are within easy reach of children, as these may cause serious injuries.

●

Make sure you recycle the packaging material.

●

Before disposing of any appliance, make sure that it can no longer be used and that all hazardous parts are removed or made harmless, so that children playing with the old appliance cannot harm themselves.

●

Only genuine replacement parts may be used for servicing the appliance. These are available from your nearest Fisher & Paykel Authorized Service Center.

IMPORTANT SAFETY INSTRUCTIONS

Before you install the appliance, please make sure that

●

the countertop is made of a heat resistant material.

●

the power supply cable is not accessible through cupboard doors or drawers.

●

there is adequate flow of cool air from the cabinetry to the base of the cooktop. You may ventilate from adjacent cupboards, but ensure that the available air supply will not be restricted.

●

the ventilation area must be at least two 2”/50mm diameter holes or of an equivalent area.

●

the isolating switch/circuit breaker is easily accessible by the customer.

●

you use heat-resistant and easy-to-clean finishes (such as ceramic tiles) for the wall surfaces surrounding the cooktop.

●

the cooktop will not be installed directly above a dishwasher, fridge, freezer, washing machine or clothes dryer, as the humidity may damage the cooktop electronics.

●

if the cooktop is installed above an oven, the oven has a built-in cooling fan.

●

the installation will comply with all clearance requirements and applicable standards and regulations.

●

you consult local building authorities and by-laws if in doubt regarding installation.

●

To eliminate the risk of burns or fire by reaching over heated surface units, cabinet storage space located above the surface units should be avoided. If cabinet storage is to be provided, the risk can be reduced by installing a rangehood that projects horizontally a minimum of 5”/127mm beyond the bottom of the overhead cabinets.

When you install the appliance

●

We do not recommend you flush mount or seal this appliance into the counter with silicone or glue. Doing so will make future servicing difficult. Fisher & Paykel will not be liable for any costs associated with removing or replacing a sealed-in appliance, nor for repairing any damage that may be incurred by doing this.

●

Seal exposed bare edges of the cutout with an oil-based paint or moisture-proof polyurethane to prevent possible moisture creeping between the cooktop trim and the countertop.

●

Take extreme care not to chip, crack, or break the top glass surfaces during installation. A heavy metal tool or part accidentally dropped on the glass could damage it.

●

If, after following the instructions given, correct performance cannot be achieved, please contact your nearest Fisher & Paykel Authorised Service Centre, Customer Care, or contact us through our local website listed on the cover of this document.

2 PARTS SUPPLIED

Clamping brackets (4) and screws (4)

Page 4

IIE

GHF

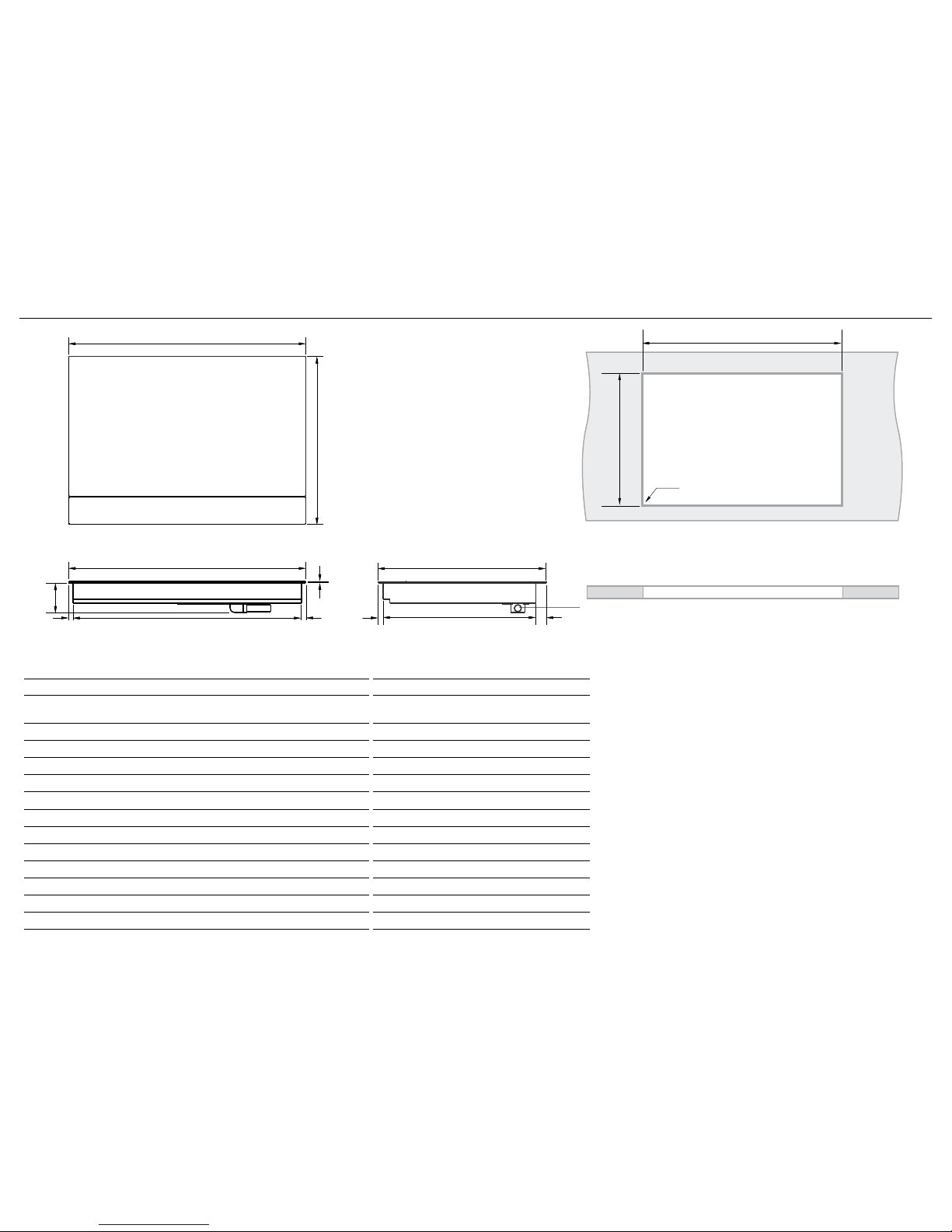

3 PRODUCT & CABINETRY DIMENSIONS

PLAN

FRONT

PROFILE

CI304PTX CI365PTX

PRODUCT AND CABINETRY DIMENSIONS INCHES (MM) INCHES (MM)

Height of chassis (below top of benchtop)(incl. height of conduit junction) 3 5/16” (84) 3 5/16” (84)

Overall width of cooktop

30” (762) 36” (914)

Overall depth of cooktop

21” (533) 21” (533)

Height from benchtop surface to top of cooktop surface

9/16” (14) 9/16” (14)

Width of chassis

28 3/8” (720) 33 11/16” (856)

Depth of chassis

19” (482) 19 1/8” (486)

Distance from front edge of cooktop surface to front of chassis

13/16” (21) 13/16” (21)

Distance from back edge of cooktop surface to back of chassis

1 1/4” (31) 1 1/16” (27)

Distance from side edges of cooktop surface to chassis

13/16” (21) 1 1/8” (29)

Overall width of cutout*

28 3/4” (730) 34 1/4” (870)

Overall depth of cutout*

19 5/16” (490) 19 7/16” (494)

Corner radius of cutout

max. 3/8” (10) max. 3/8” (10)

* Note cutout position is not centred to the cooktop.

Note: Electrical connection is at the center rear

Conduit Junction

Page 5

FRONT

Notes: #1 To eliminate the risk of burns or fire by reaching over heated surface units, cabinet storage space located above the surface units should be avoided. If cabinet storage is to be provided, the risk can be reduced by installing a rangehood that projects horizontally a minimum of 5 “ (127 mm) beyond the bottom of the cabinets.

#2 B=30” (762 mm) minimum clearance between the top of the cooking surface and the bottom of an unprotected wood or metal cabinet; or B=24” (610 mm) minimum when bottom of wood or metal cabinet is protected by not less than ¼”-thick flameretardant millboard covered with not less than No. 28 MSG sheet steel, 0.015”-thick stainless steel,

0.024”-thick aluminum, or 0.020”-thick copper.

ISO

CI304PTX CI365PTX

CLEARANCE DIMENSIONS INCHES (MM) INCHES (MM)

Minimum clearance from rear edge of cutout to nearest combustible surface

1 3/16” (30) 1 3/16” (30)

Minimum clearance from glass surface to:

- overhead cabinet centered above the cooktop (unprotected)-see notes #1, #2

- overhead cabinet centered above the cooktop (protected)-see notes #1, #2

- rangehood

30” (762)

24” (610)

25 5/8” (650)

30” (762)

24” (610)

25 5/8” (650)

Minimum clearance from side edges of cutout to nearest combustible surface

1 3/16” (30) 1 3/16” (30)

Minimum distance from front edge of cutout to front edge of counter

1 3/8” (35) 1 3/8” (35)

Minimum clearance from countertop to overhead cabinet not directly above the cooktop

23 1/2” (450) 23 1/2” (450)

Minimum distance between overhead cabinets either side of the cooktop

30 1/8” (765) 36” (915)

Maximum depth of overhead cabinetry

13” (330) 13” (330)

Minimum clearance below top of countertop to:

- top of oven* installed below cooktop

- top of drawer or other obstruction below cooktop

4 1/8” (105) 4 1/8” (105)

Maximum distance from right edge of cutout to center of junction box

30” (762) 30” (762)

Minimum clearance below top of countertop to junction box

9” (230) 9” (230)

* The oven installed below the cooktop MUST have a cooling fan.

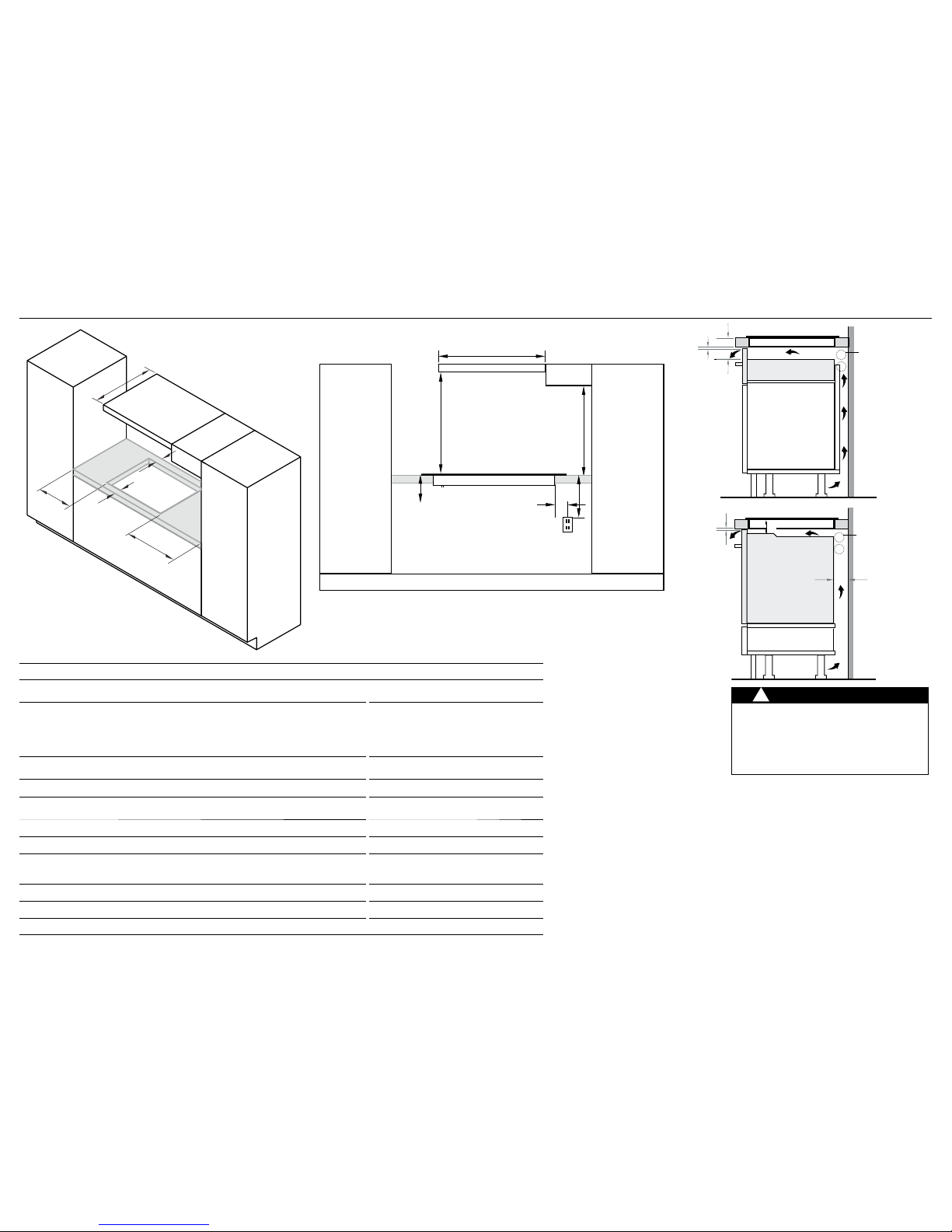

4 CLEARANCE DIMENSIONS

min. 3/16”

(4 mm)

min. 3/16”

(4 mm)

Drawer or other obstruction

Oven with cooling fan

Ventilation gap must be present

13/16” (20 mm)

Alternatively 2x 2” (50mm) holes in side wall to allow adequate cool air

WARNING!

This cooktop requires adequate supply of cool air to fully function. The base of the cooktop must have direct unrestricted ventilation to the room where the cooktop is installed. Follow the requirements shown.

Page 6

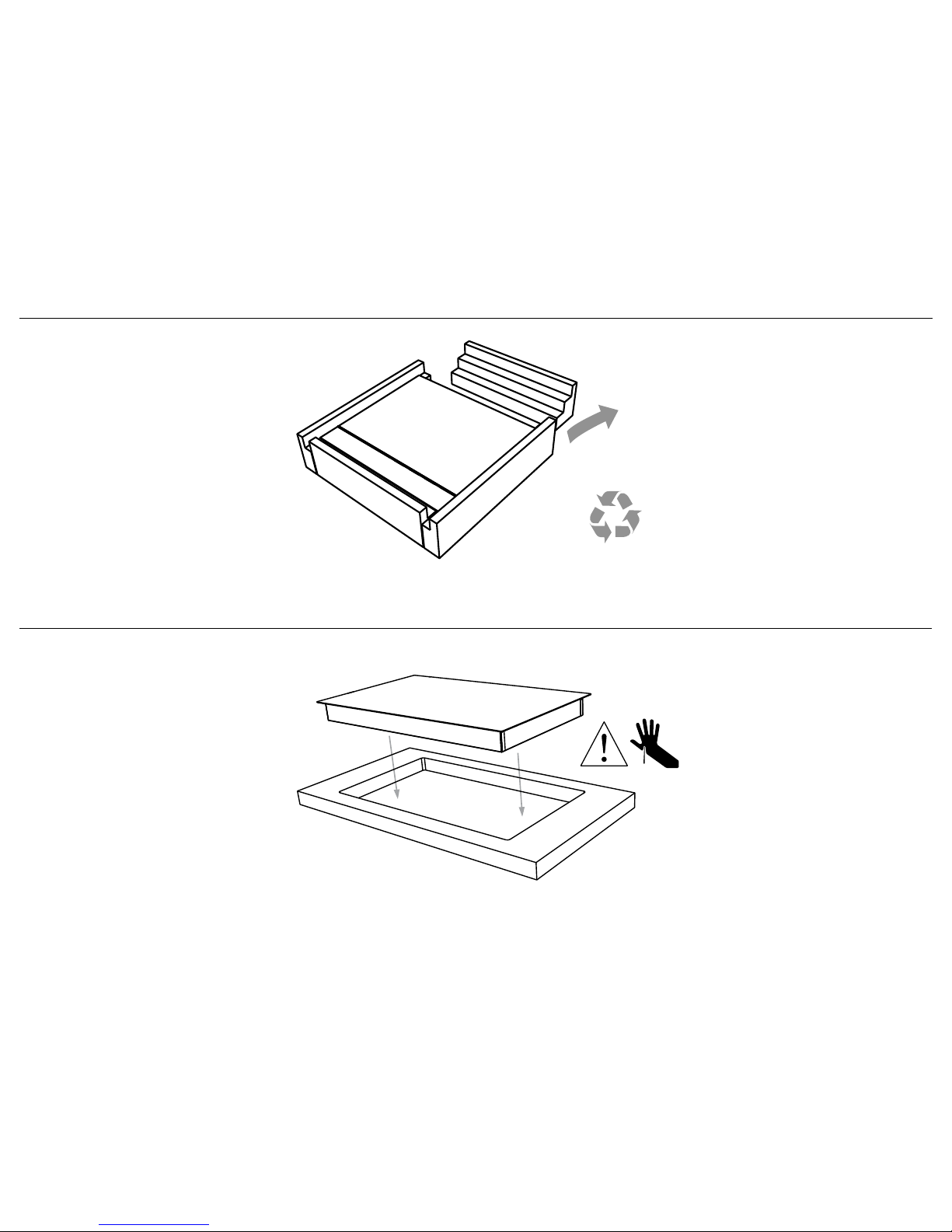

5 DISCARD PACKAGING

6 LOWER GENTLY INTO THE CUTOUT

Recycle responsibly

Page 7

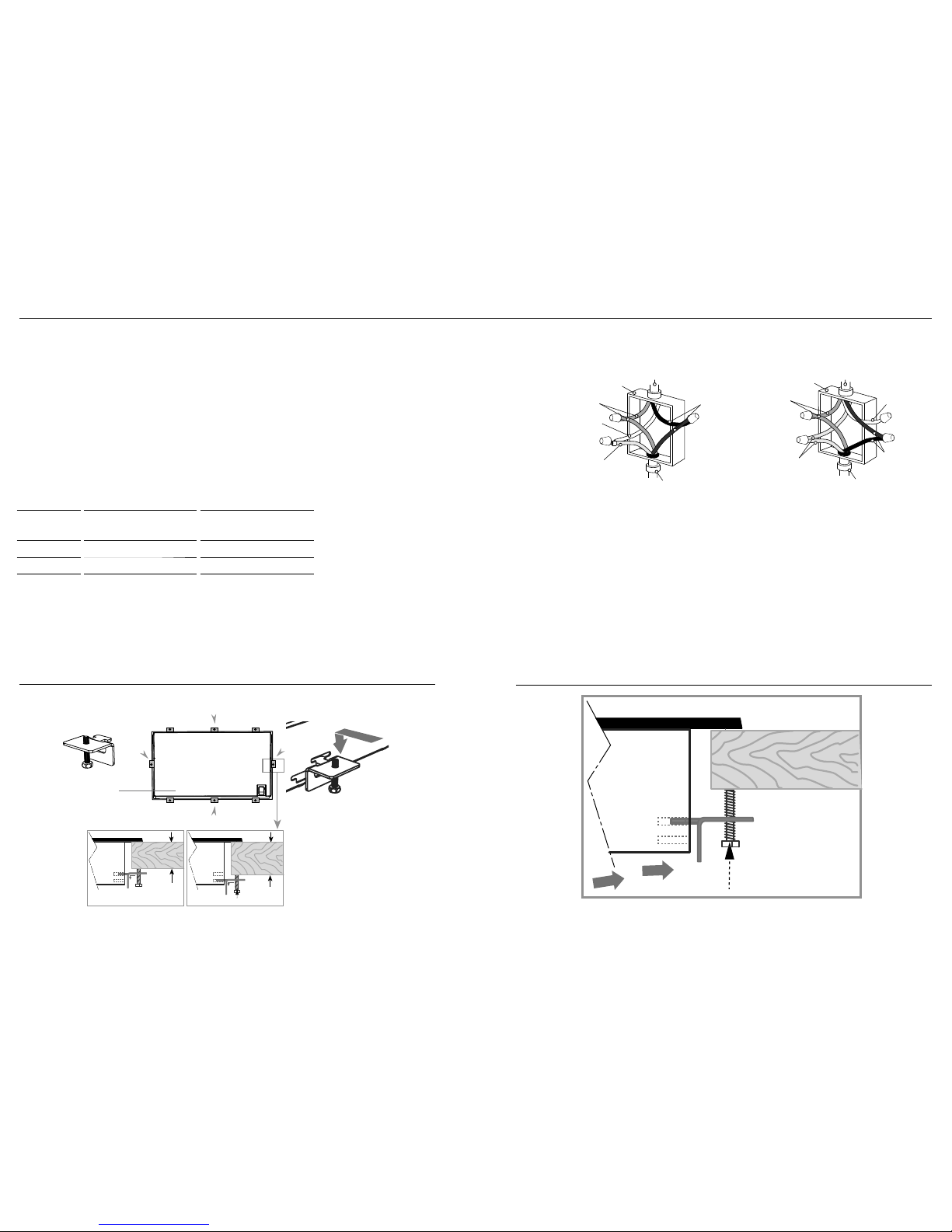

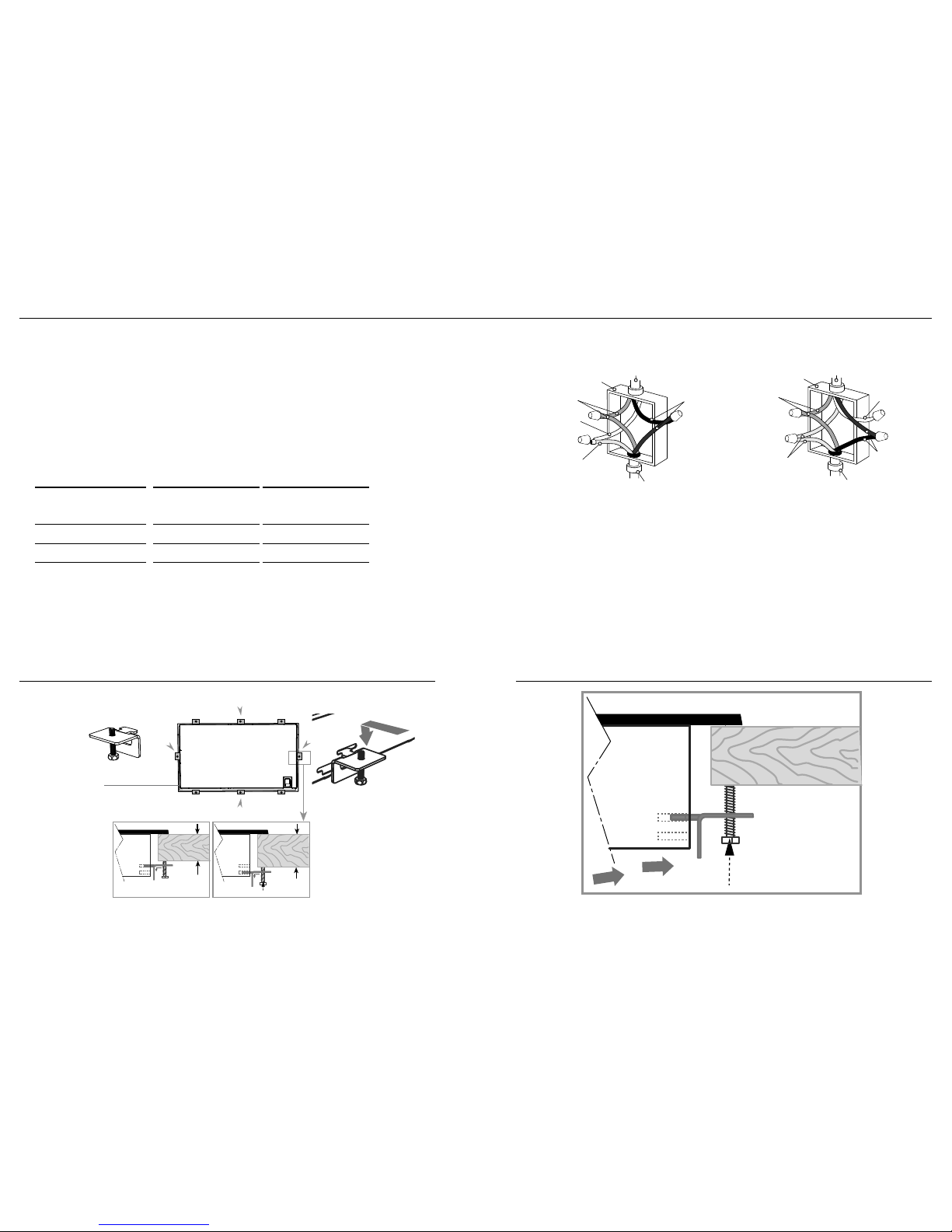

7 CONNECTING THE COOKTOP TO THE MAINS POWER SUPPLY

8 FIT CLAMPING BRACKETS BASED ON THE

COUNTERTOP THICKNESS

9 SECURE TO COUNTERTOP

IMPORTANT!

●

This cooktop must be connected to the mains power supply only by a suitably qualified person.

●

To connect the cooktop to the mains power supply, do not use adapters, reducers, or branching devices, as they can cause overheating and fire.

●

The power supply cable must not touch any hot parts and must be positioned so that its temperature will not exceed 165

F / 75 oC at any point.

Before connecting the cooktop to the mains power supply check that:

●

The domestic wiring system is suitable for the power drawn by the cooktop.

●

The voltage corresponds to the value given in the rating plate (refer Step 11 for location).

●

The power supply cable sections can withstand the load specified on the rating plate.

Power supply

IMPORTANT!

Check with an electrician whether the domestic wiring system is suitable without alterations. Any alterations must only be made by a qualified electrician.

Connection diagrams

Black wires

Junction box Junction box

CSA or UL - listed conduit connector

3 wire cable from power supply

4 wire cable from power supply

Red wires

Green wire

Green wires

White wire

Repeat on all the other brackets

Secure on at least 2 opposing sides

1/2”-1 1/4”

1 1/4”+

(12-40mm)

(40mm+)

view from below

No. of brackets and slot positions depends on model

Rating plate location (bottom of chassis)

Fit a minimum of 2 brackets on opposing sides

CI304PTX CI365PTX

VOLTAGE

MAX.

CURRENT

DRAW

MAX.

LOAD

MAX.

CURRENT

DRAW

MAX.

LOAD

208V 28A 6500W 39A 9600W

240V

32A 7400W 45A 11000W

Page 8

!0 FINAL CHECKLIST

TO BE COMPLETED BY THE INSTALLER

Complete and keep for safe reference:

Model

Serial No.

Purchase Date

Purchaser

Dealer Address

Installer’s Name

Installer’s Signature

Installation Company

Installation Date

Is the cooktop earthed?

Check that there is an adequate and constant flow of cool air from the cabinetry to the base of the cooktop.

Check that the power supply cable is not accessible via cupboard doors or drawers and that it is NOT touching the cooktop.

Is the cooktop clamped down securely?

Check that the pan detection feature is working correctly. Turn on each cooking zone without putting any cookware on them. Are all the displays flashing?

Check that all the cooking zones function correctly. Place suitable pans with water in them on each zone, then turn all of them on to a high setting. Is the water heating?

Are all touch controls and displays functioning?

To check that the ‘hot surface’ indicators function correctly, turn off all the zones. Is H displayed in all the cooking zone displays?

Have you demonstrated the basic operation to the customer?

Make sure you explain to the customer about

1 the importance of taking note of the safety warnings at the beginning of the user

guide, especially for persons with pacemakers or other electrical implants.

2 the ‘hot surface’ indicators. 3 using induction suitable cookware only. 4 the pan detection feature.

Serial Label can be found either on the side or bottom of the cooktop chassis

Copyright © Fisher & Paykel Appliances 2017. All rights reserved. The product specifications in this booklet apply to the specific products and models described at the date of issue. Under our policy of continuous product improvement, these specifications may change at any time. You should therefore check with your Dealer to ensure this booklet correctly

describes the product currently available.

FISHERPAYKEL.COM

Page 9

Page 10

Page 11

Page 12

59151 A 06.17

GUIDE D’INSTALLATION

US CA

SURFACE DE CUISSON À INDUCTION

Modèles CI304PTX et CI365PTX

Page 13

Page 14

CONSIGNES DE SÉCURITÉ IMPORTANTES

●

L’installation électrique (incluant la mise à la terre électrique) doit être effectuée en conformité avec le Code national de l’électricité, ANSI/NFPA70– dernière édition, et/ou les codes locaux. Au Canada: L’installation électrique doit être effectuée en conformité avec la norme CSA C22.1 en vigueur du Code canadien de l’électricité, Première partie, et/ou les codes locaux. Une attention particulière doit être portée aux exigences applicables à la ventilation.

●

Lisez attentivement ces instructions avant d’installer ce produit.

●

Conservez ces instructions pour les inspecteurs locaux électriques utilisent.

●

S’il vous plaît laisser ces instructions avec l’appareil. Informer le client de conserver pour l’avenir référence.

●

Remettez ces instructions à la personne qui installera l’appareil. Cela pourrait réduire voscoûts d’installation.

●

Cet appareil doit être installé et réparé uniquement par un technicien autorisé.

●

L’installation doit être conforme aux règlements de construction et codes d’électricité locaux.

●

Le fabricant décline toute responsabilité en cas d’installation incorrecte des appareils. Uneinstallation incorrecte pourrait causer des blessures, provoquer des dommages matériels et entraîner l’annulation de toute garantie ou réclamation.

●

Ne modifiez pas cet appareil.

●

Ne rangez et n’utilisez pas de matières inflammables sur cet appareil ou à proximité deceluici.

●

Les éléments d’emballage (ex.: sacs en plastique, mousse de polystyrène, agrafes, courroies, etc.) et outils ne doivent pas être laissés à proximité pendant et après l’installation, plus particulièrement s’ils sont à la portée des enfants, car ils pourraient causer des blessures graves.

●

Assurez-vous de recycler le matériau d’emballage.

●

Avant de jeter un appareil, assurez-vous qu’il ne peut plus être utilisé et que toutes les parties dangereuses sont enlevées ou rendues inoffensives, de sorte que les enfants jouent avec l’ancien appareil ne peut pas se faire du mal.

●

Pièces de rechange authentiques peuvent être utilisés pour l’entretien de l’appareil. Ceux-ci sont disponibles à partir de votre plus proche Fisher & Paykel centre de service autorisé.



MISE EN GARDE!

Risque de choc électrique Déconnectez l’appareil de l’alimentation électrique avant de procéder à tout travail d’entretien ou de maintenance sur celui-ci. La connexion à un système de mise à la terre convenable est essentielle et obligatoire. Les modifications au système de câblage domestique doivent être effectuées uniquement par un électricien qualifié. Le non-respect de cette consigne peut entraîner un choc électrique ou lamort.



MISE EN GARDE!

Risque de coupure Attention, les bords du panneau sont tranchants. Des blessures ou des coupures peuvent survenir si vous ne faites pas preuve de prudence.

IMPORTANT!

CONSERVEZ CES INSTRUCTIONS

Les modèles illustrés dans ce guide d’installation peuvent ne pas être disponibles dans tous les pays et sont sujets à modifications sans préavis. Pour les plus récentes informations sur la disponibilité des modèles et des caractéristiques dans votre pays, veuillez visiter notre site Web www.fisherpaykel.com ou contacter votre détaillant Fisher&Paykel local.

1 CONSIGNES DE SÉCURITÉ ET MISES EN GARDE

CONSIGNES DE SÉCURITÉ IMPORTANTES

Avant d’installer l’appareil, assurez-vous que:

●

le comptoir est fait d’un matériau résistant à la chaleur.

●

le câble d’alimentation électrique n’est pas accessible par les portes d’armoire ou les tiroirs.

●

l’air frais circule convenablement entre les armoires et la base de la surface de cuisson. Laventilation peut provenir d’armoires adjacentes, mais assurez-vous que l’alimentation enair ne soit pas compromise.

●

la zone de ventilation doit comporter au moins deux ouvertures de 2”/ 50 mm de diamètre ou offrir une superficie équivalente.

●

le client peut accéder facilement à l’interrupteur de sectionnement.

●

vous utilisez des matériaux de finition résistant à la chaleur et faciles à nettoyer (tels que des carreaux de céramique) pour recouvrir les surfaces murales entourant la surface de cuisson.

●

la surface de cuisson ne sera pas installée directement au-dessus d’un lave-vaisselle, d’un réfrigérateur, d’un congélateur, d’une laveuse ou d’une sécheuse, car l’humidité pourrait endommager les circuits électroniques de la surface de cuisson.

●

si la surface de cuisson est installée au-dessus d’une cuisinière, cette dernière doit être équipée d’un ventilateur de refroidissement intégré.

●

l’installation sera conforme à toutes les exigences de dégagement et les normes et réglementations en vigueur.

●

vous consultez les règlementations et autorités de construction locales en cas de doute pendant l’installation.

●

Pour éliminer le risque de brûlures ou d’incendie en atteignant plus des unités de surface chauffées, un espace de stockage de l’armoire située au-dessus des unités de surface doit être évitée. Si une armoire de rangement doit être fourni, le risque peut être réduit en installant une hotte qui projette horizontalement un minimum de 5 «/ 127mm au-delà du fond des armoires suspendues.

Lorsque vous installez l’appareil

●

Nous vous recommandons de ne pas encastrer ou sceller cet appareil dans le comptoir avecde la silicone ou de la colle, car cela rendrait les réparations futures plus difficiles. Fisher& Paykel n’assume aucune responsabilité pour les coûts liés au retrait ou à laréinstallation des appareils scellés, ni pour les réparations de tout dommage pouvant résulter de ce type d’installation.

●

Scellez les rebords à découvert de l’ouverture en utilisant une peinture à base d’huile ou un polyuréthane résistant à l’humidité pour empêcher l’humidité de s’infiltrer entre lerevêtement de la surface de cuisson et le comptoir.

●

Prenez bien soin de ne pas ébrécher, faire craquer ou briser les surfaces en verre supérieures pendant l’installation. La chute accidentelle d’une pièce ou d’un outil métallique lourd sur leverre pourrait l’endommager.

●

Si après avoir suivi les instructions, l’appareil ne permet pas d’obtenir un rendement adéquat, veuillez communiquer avec un centre de service autorisé Fisher&Paykel ou l’assistance à laclientèle, ou contactez-nous par l’entremise de notre site Web à l’adresse indiquée à la fin de ce document.

2 PIÈCES FOURNIES

Supports de retenue (4) et vis (4)

Page 15

3 DIMENSIONS DU PRODUIT ET DES ARMOIRES

DESSUS

AVANT

CÔTÉ

Remarque: Le raccordement électrique s’effectue à l’arrière, sur le côté droit

GHF

IIE

DESSUS

CI304PTX CI365PTX

DIMENSIONS DU PRODUIT ET DES ARMOIRES POUCES (MM) POUCES (MM)

Hauteur du châssis (ci-dessous haut de la surface de paillasse)(incl. hauteur

du conduit de jonction)

3 5/16” (84) 3 5/16” (84)

Largeur hors tout du produit

30” (762) 36” (914)

Profondeur hors tout du produit

21” (533) 21” (533)

Hauteur de la surface de paillasse en haut de la surface de cuisson

9/16” (14) 9/16” (14)

Largeur du châssis

28 3/8” (720) 33 11/16” (856)

Profondeur du châssis

19” (482) 19 1/8” (486)

Distance des bords avant de la plaque de cuisson au châssis

13/16” (21) 13/16” (21)

Distance des bords arrière de la plaque de cuisson au châssis

1 1/4” (31) 1 1/16” (27)

Distance entre les bords latéraux de la plaque de cuisson au châssis

13/16” (21) 1 1/8” (29)

Largeur de l’ouverture*

28 3/4” (730) 34 1/4” (870)

Profondeur de l’ouverture*

19 5/16” (490) 19 7/16” (494)

Rayon du coin de l’ouverture

max. 3/8” (10) max. 3/8” (10)

* Remarque: la position de l’ouverture est pas centrée à la surface de cuisson

conduit jonction

GHF

IIE

Page 16

AVANT

Remarques: #1 Pour réduire les risques de brûlure ou d’incendie, évitez de ranger des objets dans les armoires situées au-dessus des éléments de surface. Si toutefois vous devez ranger des objets dans ces armoires, réduisez les risques en installant une hotte dont la partie saillante horizontale dépasse la partie inférieure des armoires suspendues d’au moins 5” (127 mm).

#2 Un dégagement minimal B=30” (762 mm) entre le dessus de la plaque de cuisson et le dessous d’une armoire non protégée en métal ou bois; ou un dégagement minimal de B=24” (610 mm) lorsque le dessous de l’armoire en métal ou bois est protégé par un panneau de celloderme ignifuge d’au moins ¼” (6 mm) d’épaisseur, recouvert d’une tôle d’acier n° 28 MSG (minimum), d’acier inoxydable de 0,015” (0,4 mm), d’aluminium de 0,024” (0,6 mm)

ISO

CI304PTX CI365PTX

DIMENSIONS DE DÉGAGEMENT POUCES (MM) POUCES (MM)

Dégagement minimal entre la paroi arrière de l’ouverture et la surface combustible la plus proche

1 3/16” (30) 1 3/16” (30)

Dégagement minimal entre la surface en verre et :

- les armoires suspendues centrées au-dessus de la plaque de cuisson (sans protection)*-

voir les notes # 1, # 2

- les armoires suspendues centrées au-dessus de la plaque de cuisson (avec protection)*-

voir les notes # 1, # 2

- rangehood

30” (762)

24” (610)

25 5/8” (650)

30” (762)

24” (610)

25 5/8” (650)

Dégagement minimal entre les parois latérales de l’ouverture et la surface combustible la plus proche

1 3/16” (30) 1 3/16” (30)

Distance minimale entre la paroi avant de l’ouverture et la paroi avant du comptoir

1 3/8” (35) 1 3/8” (35)

dégagement minimal entre le comptoir et les armoires suspendues indirectement au-dessus de la plaque de cuisson

23 1/2” (450) 23 1/2” (450)

Distance minimale entre les armoires de chaque côté de la plaque de cuisson

30 1/8” (765) 36” (915)

Profondeur maximale des armoires suspendues

13” (330) 13” (330)

Dégagement minimal entre le dessus du comptoir et :

- le dessus du four* installé sous la plaque de cuisson

- le dessus du tiroir ou d’un autre obstacle sous la plaque de cuisson

4 1/8” (105) 4 1/8” (105)

Distance maximale entre la paroi droite de l’ouverture et le centre de la boîte de jonction

30” (762) 30” (762)

Dégagement minimal entre le dessus du comptoir et la boîte de jonction

9” (230) 9” (230)

* Le four installé en dessous de la table de cuisson DOIT avoir un ventilateur de refroidissement.

4 DIMENSIONS DE DÉGAGEMENT

min. 3/16”

(4 mm)

min. 3/16”

(4 mm)

Drawer or other obstruction

Oven with cooling fan

Ventilation gap must be present

13/16” (20 mm)

Alternatively 2x 2” (50mm) holes in side wall to allow adequate cool air

MISE EN GARDE

Cette surface de cuisson nécessite une alimentation en air adéquate pourfonctionner correctement. La base de la surface de cuisson doit disposer d’une aire de ventilation donnant directement dans la pièce où l’appareil est installé. Respectez lesexigences indiquées.

Cuisinière avec ventilateur

de refroidissement

Tiroir ou autre obstacle

Ou encore, 2ouvertures deØ2” (50mm) dans laparoi pour permettre que l’air frais circule convenablement

Ou encore, 2 ouvertures de Ø 2” (50 mm) dans la paroi pour permettre que l’air frais circule convenablement

Un espace deventilation doit être présent

Page 17

5 METTEZ L’EMBALLAGE AU REBUT

6 DÉPOSEZ L’APPAREIL DOUCEMENT DANS L’OUVERTURE

Recyclez de façon responsable

Page 18

1/2”-1 1/4”

1 1/4”+

(12-40mm)

(40mm+)

7 RACCORDEMENT DE LA SURFACE DE CUISSON À L’ALIMENTATION ÉLECTRIQUE

8 INSTALLEZ LES SUPPORTS DE RETENUE EN TENANT

COMPTE DE L’ÉPAISSEUR DU COMPTOIR

9 FIXEZ L’APPAREIL AU COMPTOIR

IMPORTANT!

●

Cette surface de cuisson doit être raccordée à l’alimentation électrique uniquement par une personne qualifiée.

●

Pour raccorder la surface de cuisson à l’alimentation électrique, n’utilisez pas d’adaptateurs, de raccords réducteurs ou de dispositifs de branchement, car ils pourraient causer une surchauffe et un incendie.

●

Le câble d’alimentation électrique ne doit toucher à aucune pièce brûlante et doit être positionné de manière à ce que sa température ne dépasse pas 165oF/ 75oC à un point quelconque.

Avant de raccorder la surface de cuisson à l’alimentation électrique, vérifiez que:

●

Le système de câblage domestique convient à la consommation électrique de la surface de cuisson.

●

La tension correspond à la valeur indiquée sur la plaque signalétique.

●

Les sections du câble d’alimentation électrique peuvent supporter la charge spécifiée sur la plaque signalétique.

Alimentation électrique

IMPORTANT!

Contactez un électricien pour vérifier si le système de câblage domestique est adéquat sans modification. Les modifications doivent être effectuées uniquement par un électricien qualifié.

Répétez pour tous les autres supports

Fixez les supports sur au moins 2côtés opposés

vue du dessous

Le nombre de supports et les positions des fentes varient selon le modèle

Installez un minimum de 2supports sur les côtés opposés

Schémas de raccordement

Les ﬁls noirs

ﬁls rouges

Boîte de dérivation

Green jaune

ﬁl blanc

CSA ou UL - énumérés Connecteur de conduit

3 câble métallique de source de courant

Green jaune

4 câble métallique de source de courant

ﬁls rouges

CI304PTX CI365PTX

LE VOLTAGE

CONSOMMATION

DE COURANT

MAXIMUM

CHARGE

MAXIMALE

CONSOMMATION

DE COURANT

MAXIMUM

CHARGE

MAXIMALE

208V 28A 6500W 39A 9600W

240V

32A 7400W 45A 11000W

emplacement de la plaque de classement (Partie inférieure du châssis)

Page 19

!0 LISTE DE VÉRIFICATION FINALE

À ÊTRE REMPLIE PAR L’INSTALLATEUR

Remplir et conserver pour référence ultérieure:

Modèle

N° de série

Date d’achat

Acheteur

Adresse du détaillant

Nom de l’installateur

Signature de l’installateur

Entreprise d’installation

Date de l’installation

La surface de cuisson est-elle mise à la terre?

Assurez-vous que l’air frais circule convenablement entre les armoires et la base de lasurface de cuisson.

Vérifiez que le câble d’alimentation électrique n’est pas accessible par les portes d’armoire ou les tiroirs et qu’il ne touche PAS à la surface de cuisson.

La surface de cuisson est-elle fixée solidement?

Assurez-vous que la fonction de détection de casserole fonctionne correctement. Allumez chacune des zones de cuisson sans placer d’ustensiles de cuisson sur celles-ci. Tous les afficheurs clignotent-ils?

Assurez-vous que toutes les zones de cuisson fonctionnent correctement. Placez des casseroles de taille convenable remplies d’eau sur chaque zone, puis allumez toutes leszones en sélectionnant un réglage élevé. L’eau chauffe-t-elle?

Est-ce que toutes les commandes tactiles et les afficheurs fonctionnent?

Pour vérifier que les témoins ‘Surface brûlante’ fonctionnent correctement, éteignez toutes les zones. La lettre H s’affiche-t-elle dans tous les afficheurs de zone de cuisson?

Avez-vous expliqué le fonctionnement de base au client?

Assurez-vous de lui expliquer

1 l’importance de respecter les mises en garde de sécurité présentées au début

de ce guide d’utilisation, plus particulièrement pour les personnes possédant unstimulateur cardiaque ou tout autre implant électrique.

2 le fonctionnement des témoins ‘Surface brûlante’. 3 l’importance d’utiliser uniquement des ustensiles de cuisson conçus pour

lacuisson par induction.

4 le fonctionnement de la détection de casserole.

Étiquette de série se trouvent soit sur le côté ou au-dessous du châssis de la table de cuisson

Copyright © Fisher & Paykel Appliances 2017. Tous droits réservés. Les spécifications du produit dans cette brochure s’appliquent aux produits et modèles spécifiques décrits à la date d’émission. Conformément à notre politique d’amélioration continue des produits, ces spécifications peuvent changer à tout moment. Vous devriez donc consulter votre revendeur pour vous assurer que cette brochure décrit correctement le produit actuellement

disponible.

FISHERPAYKEL.COM
