Page 1
User Manual
AIRVO
™
2
Page 2
Page 3
Page 4
SECTION
English ......................................................................... A
Deutsch ....................................................................... B
Español ........................................................................ C
Français ....................................................................... D
Italiano ......................................................................... E
Nederlands ................................................................. F
Português ................................................................... G
Dansk ............................................................................ H
Suomi ........................................................................... I
Norsk ............................................................................ J
Svenska ........................................................................ K
Page 5
BEFORE YOU START
• This User Manual is intended for healthcare professionals.
• This User Manual applies to AIRVO 2 units with LOT numbers 130621 and above.
• Read this User Manual including all warnings. Failure to do so may result in injury. In addition, watch the
AIRVO 2 Video Guide. Keep them both in a safe place for future reference.
• Before the AIRVO 2 is used for the first time, it must be set up according to the instructions in the
AIRVO 2 Technical Manual.
• The AIRVO 2 must be cleaned and disinfected between patients according to the instructions in the
Disinfection Kit Manual (900PT600).
• For further assistance, please contact your Fisher & Paykel Healthcare representative.
TABLE OF CONTENTS
1. Overview ..................................................................................................................................................... A - 2
Intended Use ............................................................................................................................................................................... A - 2
Warnings ....................................................................................................................................................................................... A - 2
AIRVO 2 and Accessories ....................................................................................................................................................... A - 3
2. Setting up AIRVO 2 ................................................................................................................................. A - 4
3. Using AIRVO 2 .......................................................................................................................................... A - 6

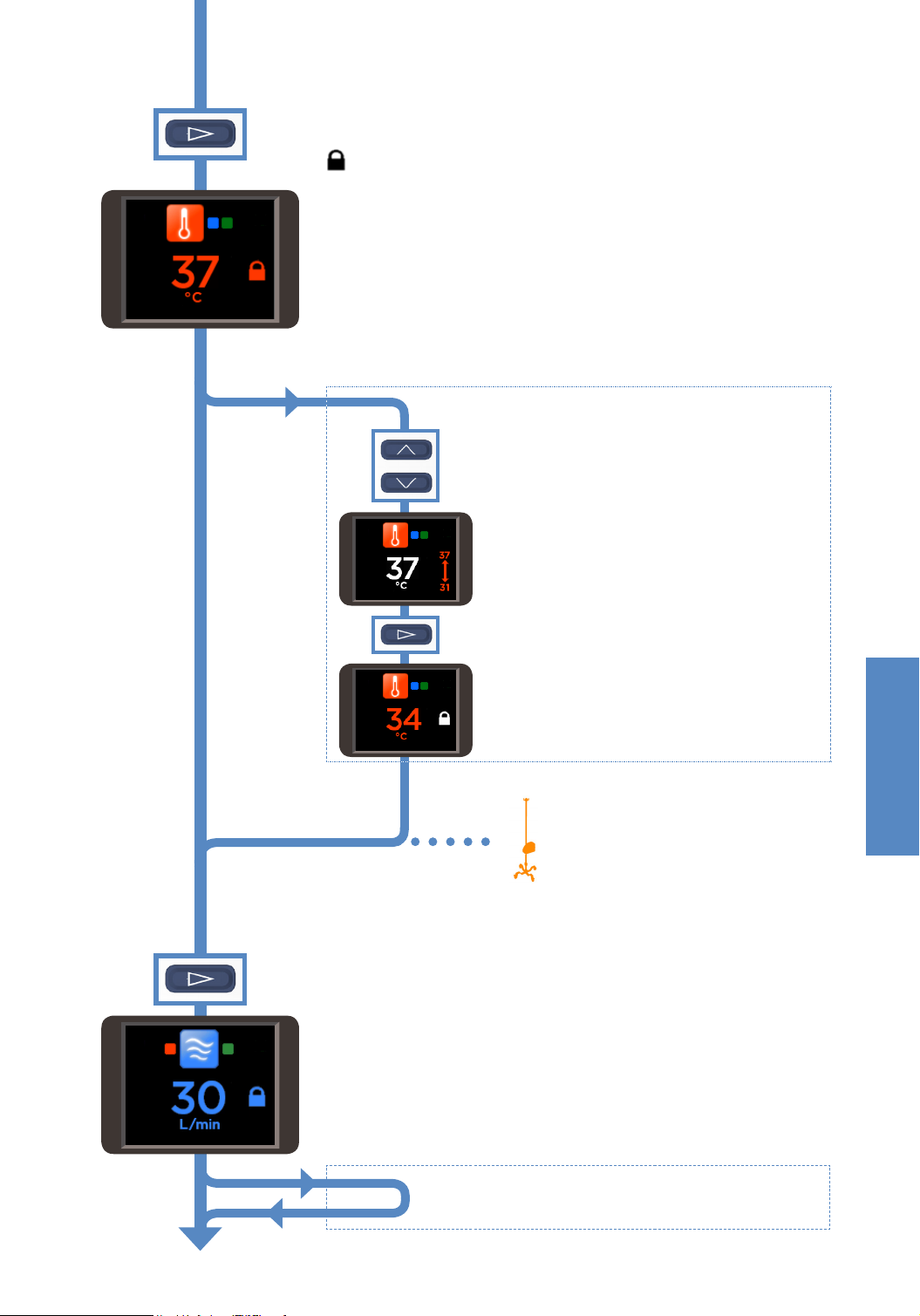

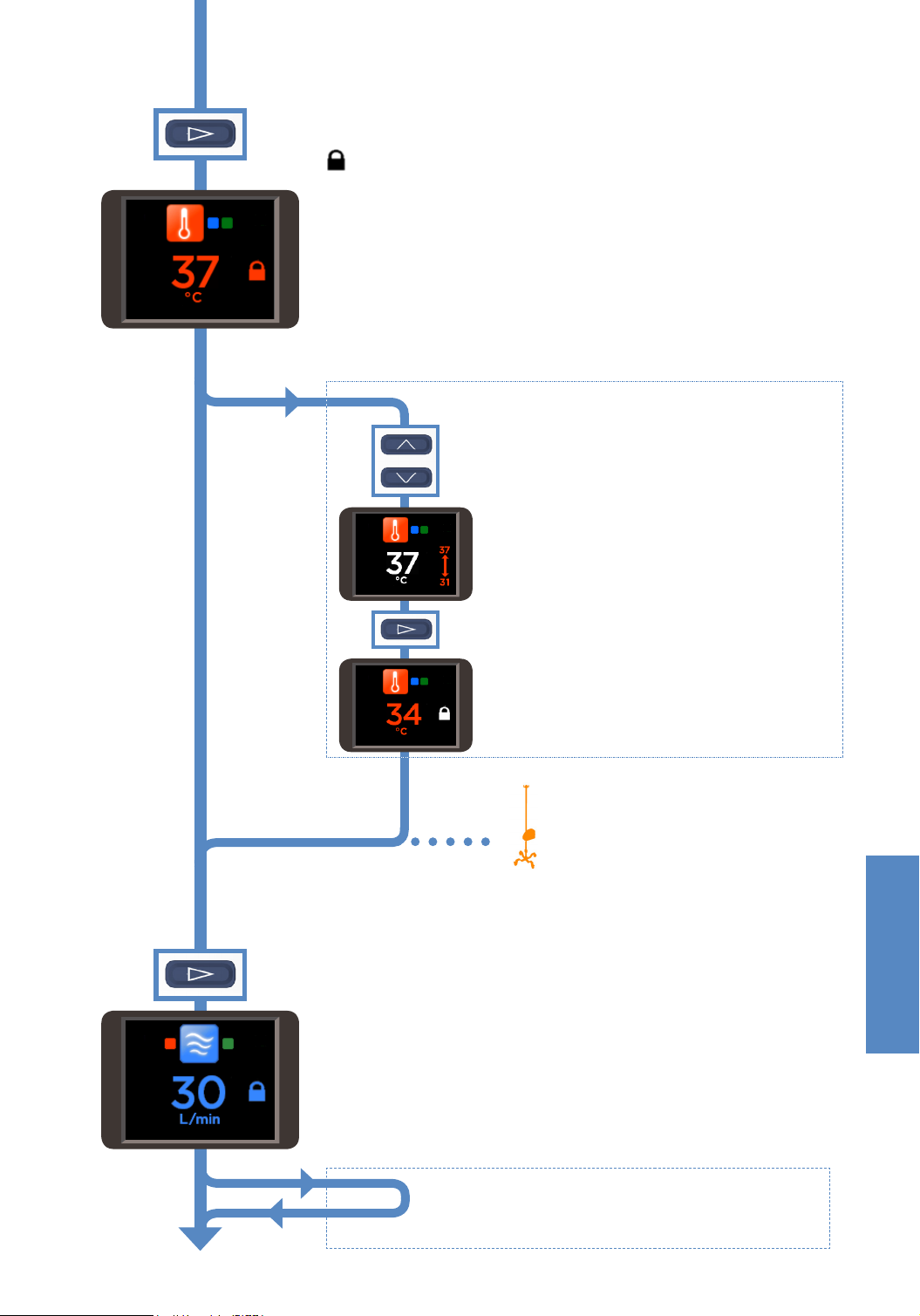

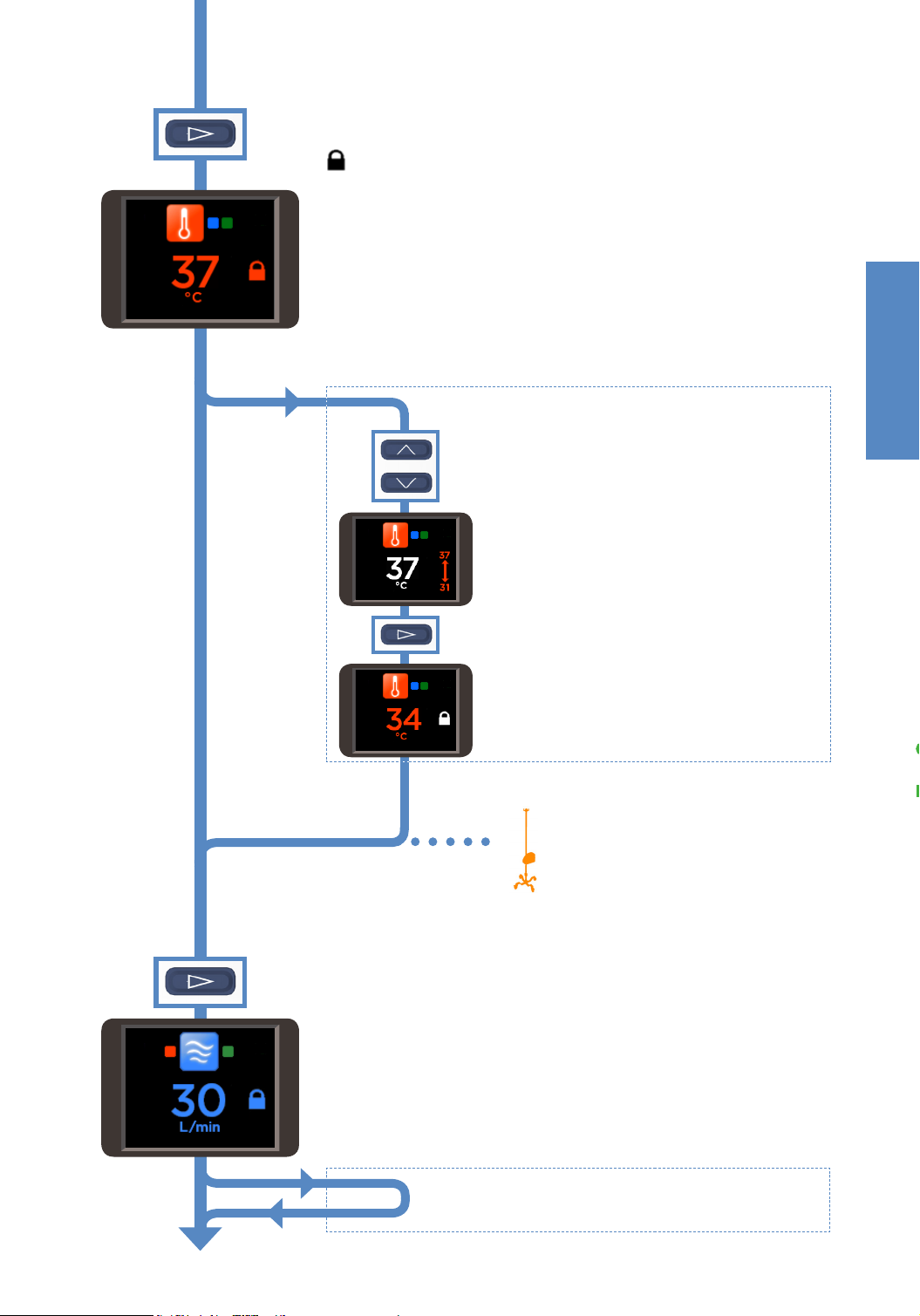

Target dew-point temperature .............................................................................................................................................. A - 7
Target flow ..................................................................................................................................................................................... A - 7

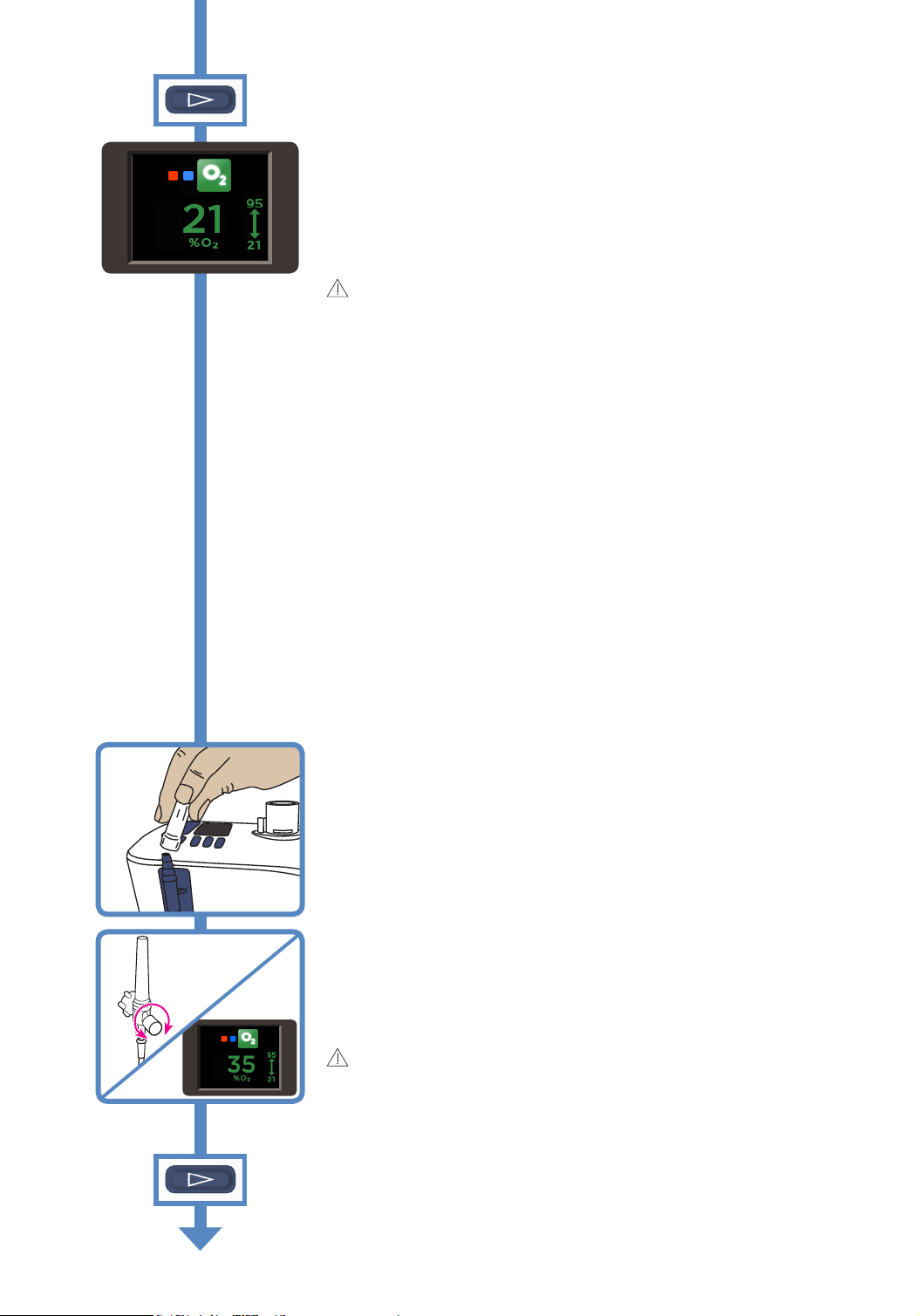

Oxygen ......................................................................................................................................................................................... A - 8

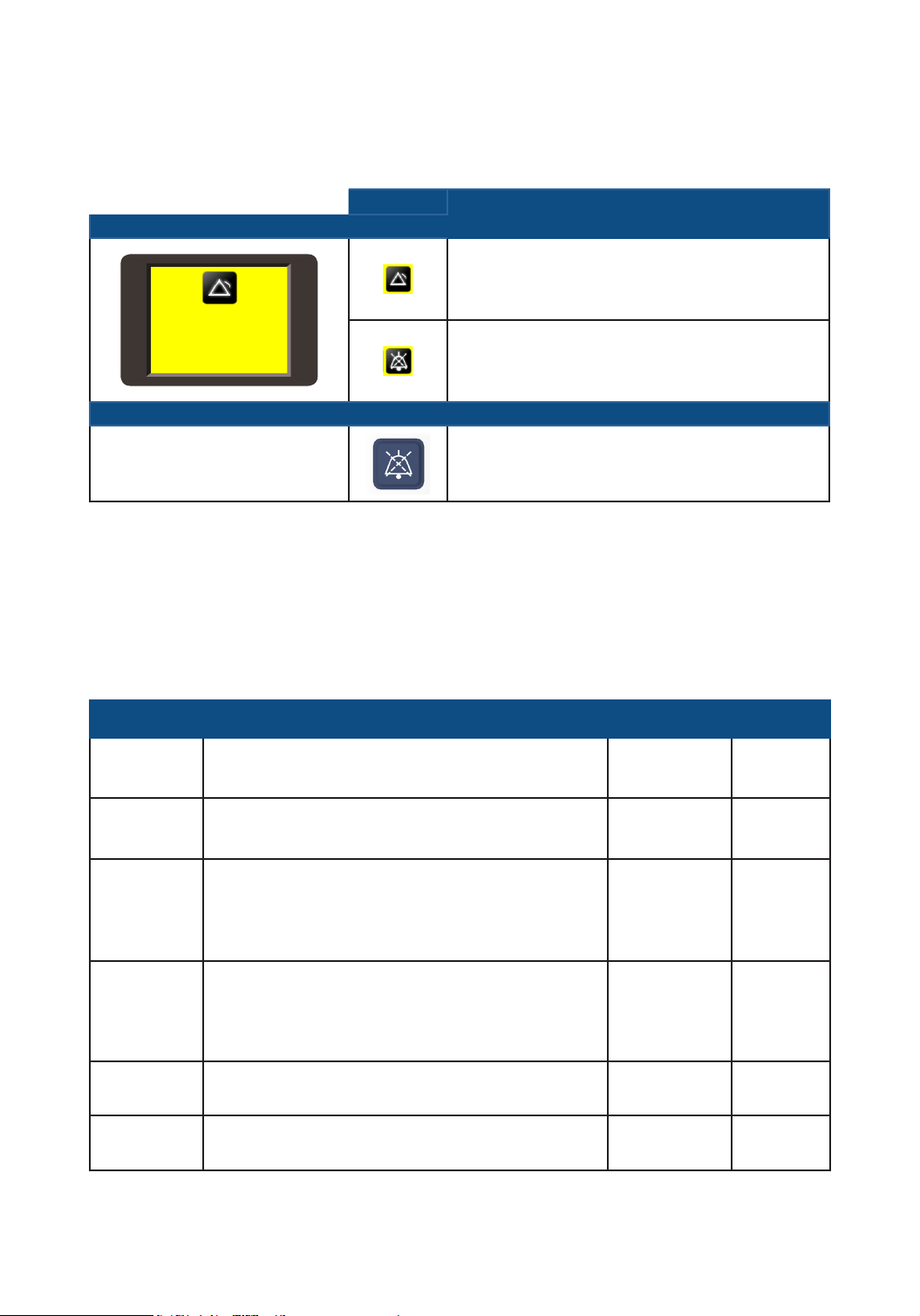

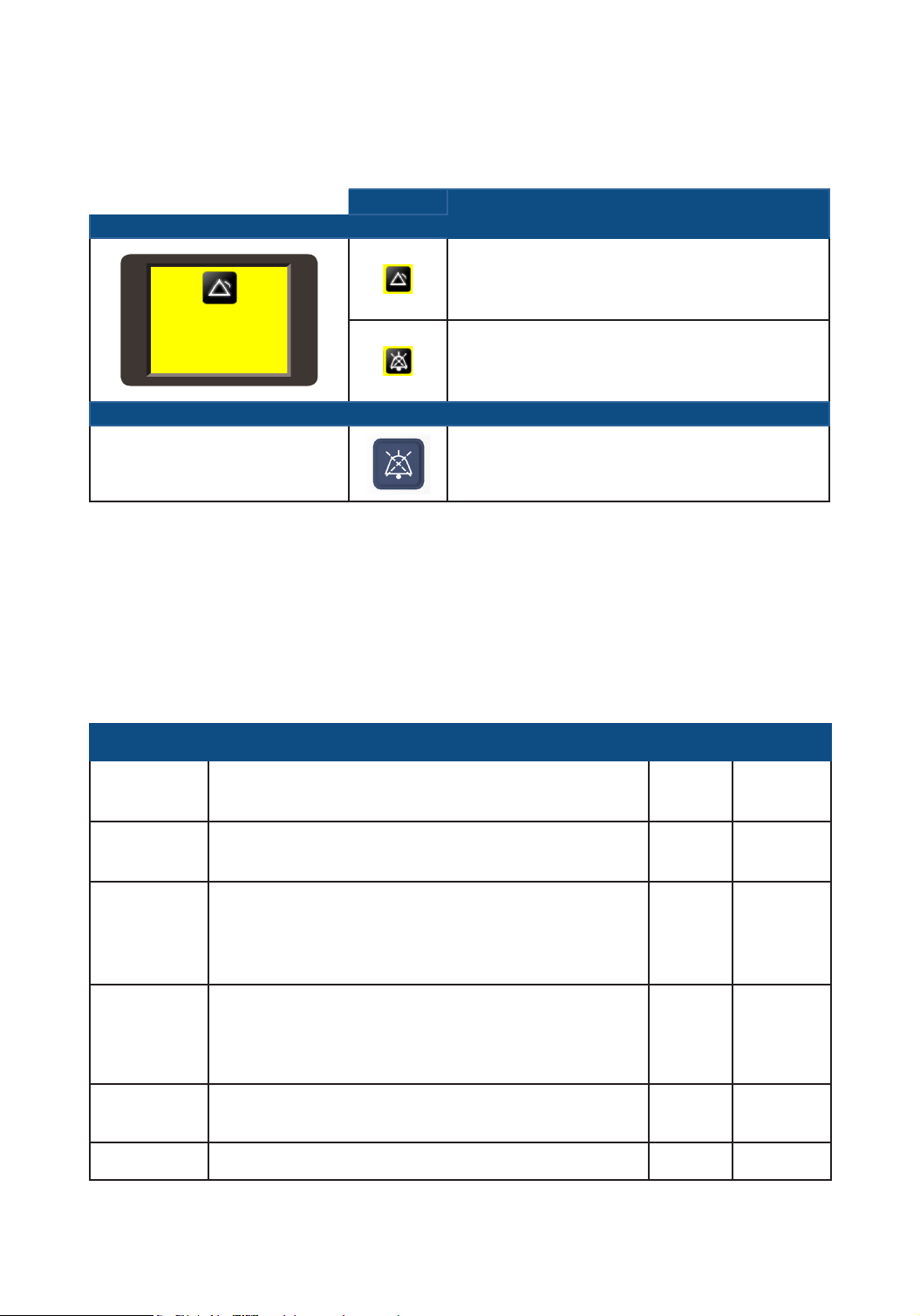

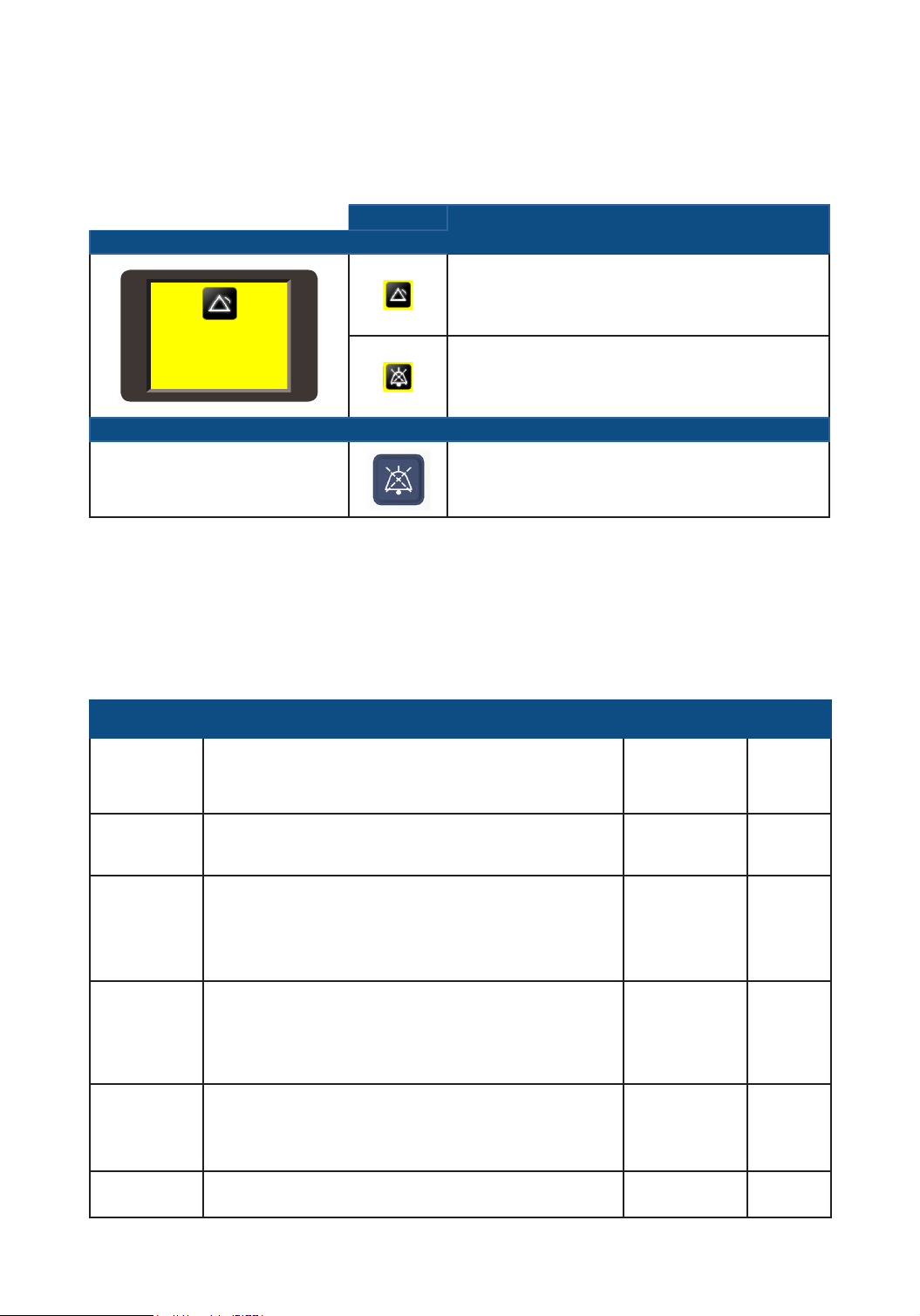

Alarms ......................................................................................................................................................................................... A - 10
English
4. Reprocessing ............................................................................................................................................. A - 12
Schedule for changing accessories ...................................................................................................................................... A - 12
Filter replacement ...................................................................................................................................................................... A - 12
Servicing ......................................................................................................................................................................................... A - 12
5. Technical Information ............................................................................................................................. A - 13
A – 1
Page 6
1. OVERVIEW
The AIRVO 2 is a humidifier with integrated flow generator that delivers high flow warmed and humidified
respiratory gases to spontaneously breathing patients through a variety of patient interfaces.
INTENDED USE
The AIRVO 2 is for the treatment of spontaneously breathing patients who would benefit from receiving
high flow warmed and humidified respiratory gases. This includes patients who have had upper airways
bypassed. The flow may be from 2 - 60L/min depending on the patient interface. The AIRVO 2 is for patients
in hospitals and long-term care facilities.
USA Federal Law restricts this unit for sale by or on the order of a physician.
WARNINGS
!
• Nasal delivery of respiratory gases generates flow-dependent positive airway pressure (PAP). This must
be taken into account where PAP could have adverse eects on a patient.
• The unit is not intended for life support.
To avoid burns:
• The unit should only be used with interfaces, water chambers and breathing tubes specified in this user
manual.
• Using the breathing tube or interface for longer than the specified time can result in serious injury
including infection.
• Before using oxygen with the unit, read all warnings in the “Oxygen” section of this manual.
• Never operate the unit if:
• the heated breathing tube has been damaged with holes, tears or kinks,
• it is not working properly,
• the case screws have ever been loosened.
• Do not block the flow of the air through the unit and breathing tube.
• The unit should be located in a position where ventilation around the unit is not restricted.
• Never block the air openings of the unit or place it on a soft surface such as a bed or couch/sofa, where
the filter area may be blocked. Keep the air openings free of lint, hair etc.
To avoid electric shock:
• Do not store or use the unit where it can fall or be pulled into water. If water has entered the unit enclosure,
disconnect the power cord and discontinue use.
• Never operate the unit if:
• it has been dropped or damaged,
• it has a damaged power cord or plug,
• it has been dropped into water.
• Avoid unnecessary removal of the power cord from the rear of the device. If removal is necessary, hold the
connector during removal. Avoid pulling on the power cord.
• Return the unit to an authorized service center for examination and repair, except as outlined in this
manual.
To avoid choking, or inhalation of a foreign object:
• Ensure an air filter is fitted when operating your unit.
• Never drop or insert any object into any opening or tube.
Miscellaneous:
• Do not use the unit when the room temperature exceeds 30°C (86°F) or is below 10°C (50°F) as the unit
may switch o. Humidity output will be compromised below 18°C (64°F) and above 28°C (82°F).
• The unit is not suitable for use in the presence of a flammable, anesthetic mixture with air or oxygen or
nitrous oxide.
A – 2
Page 7

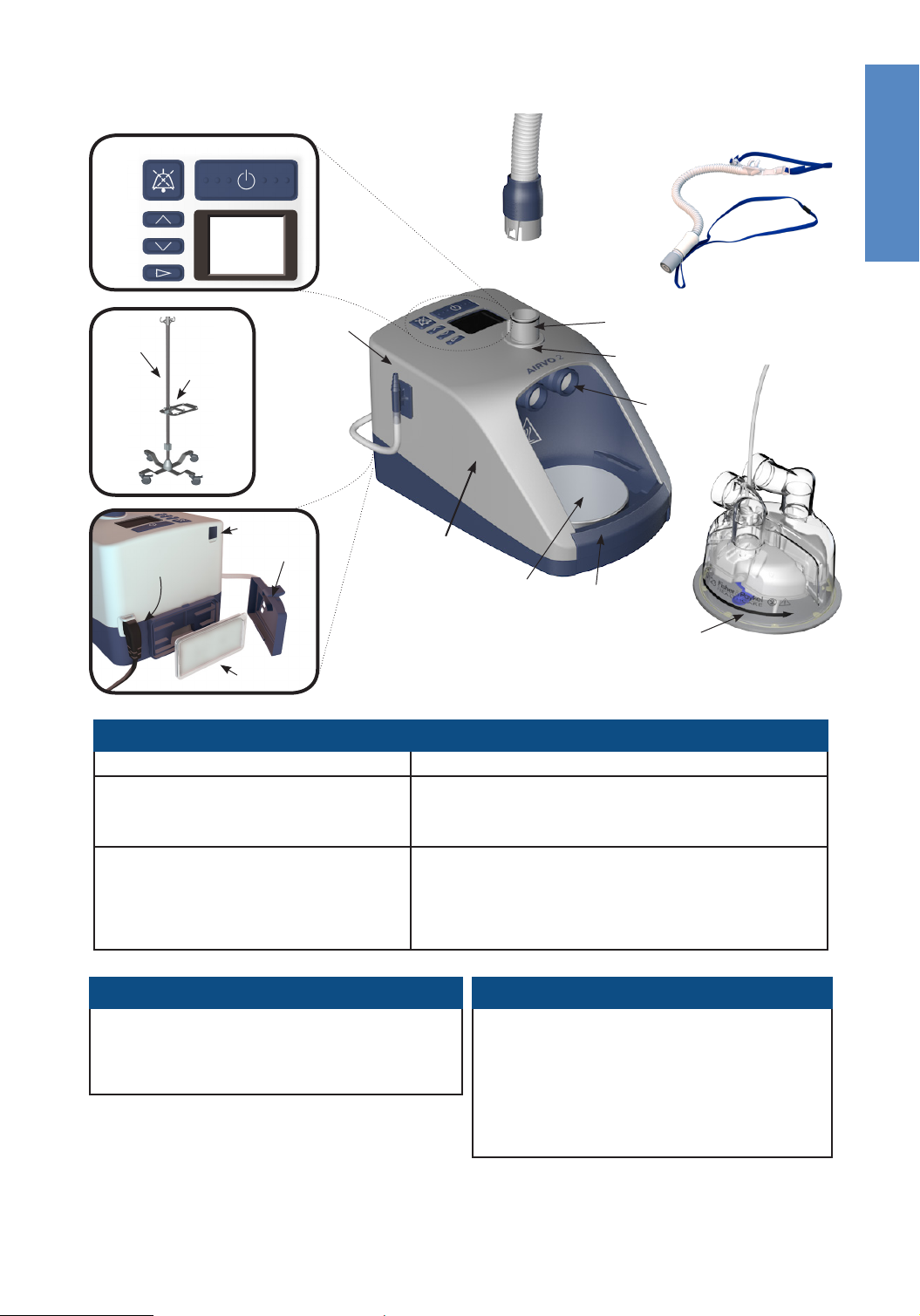

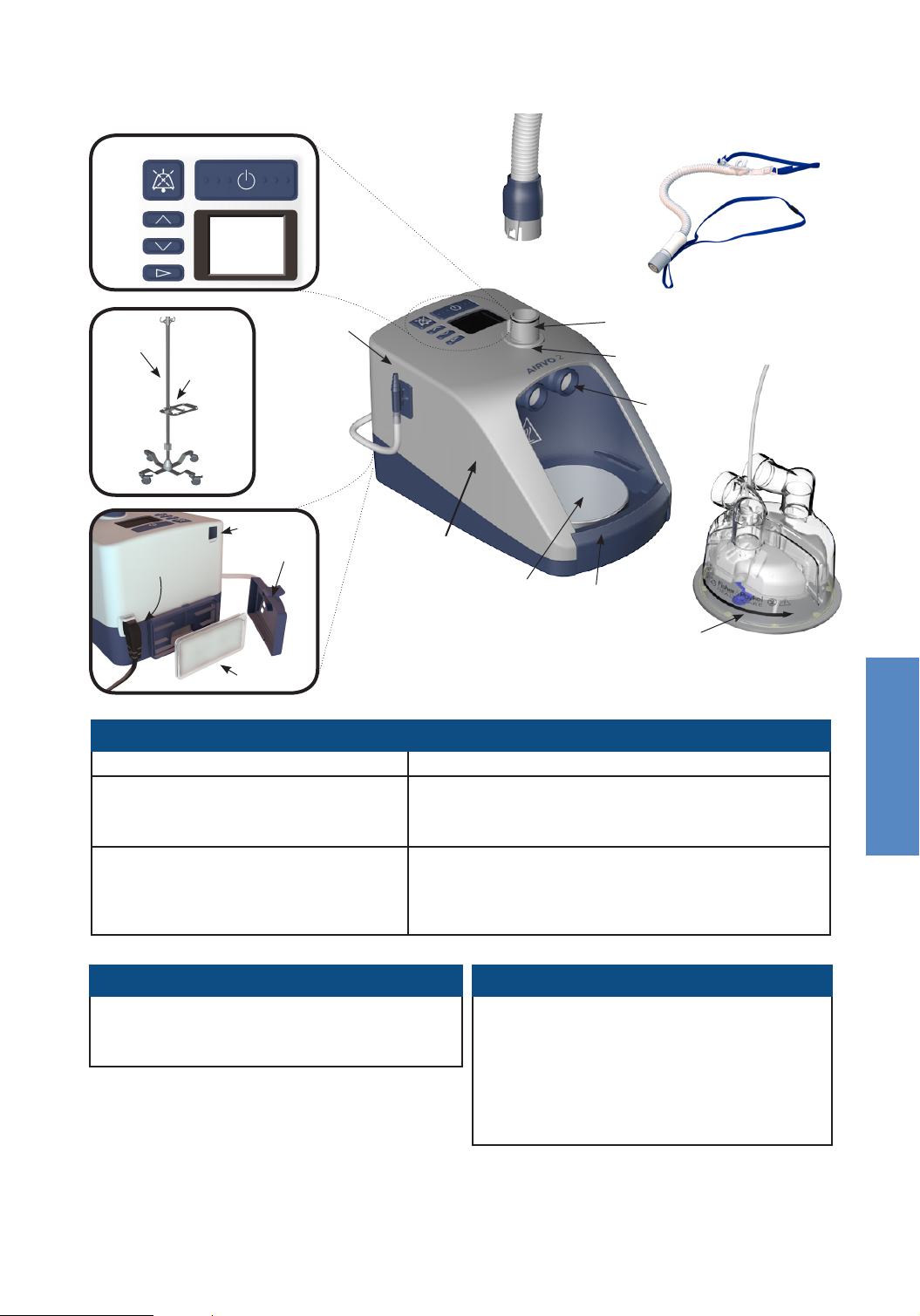

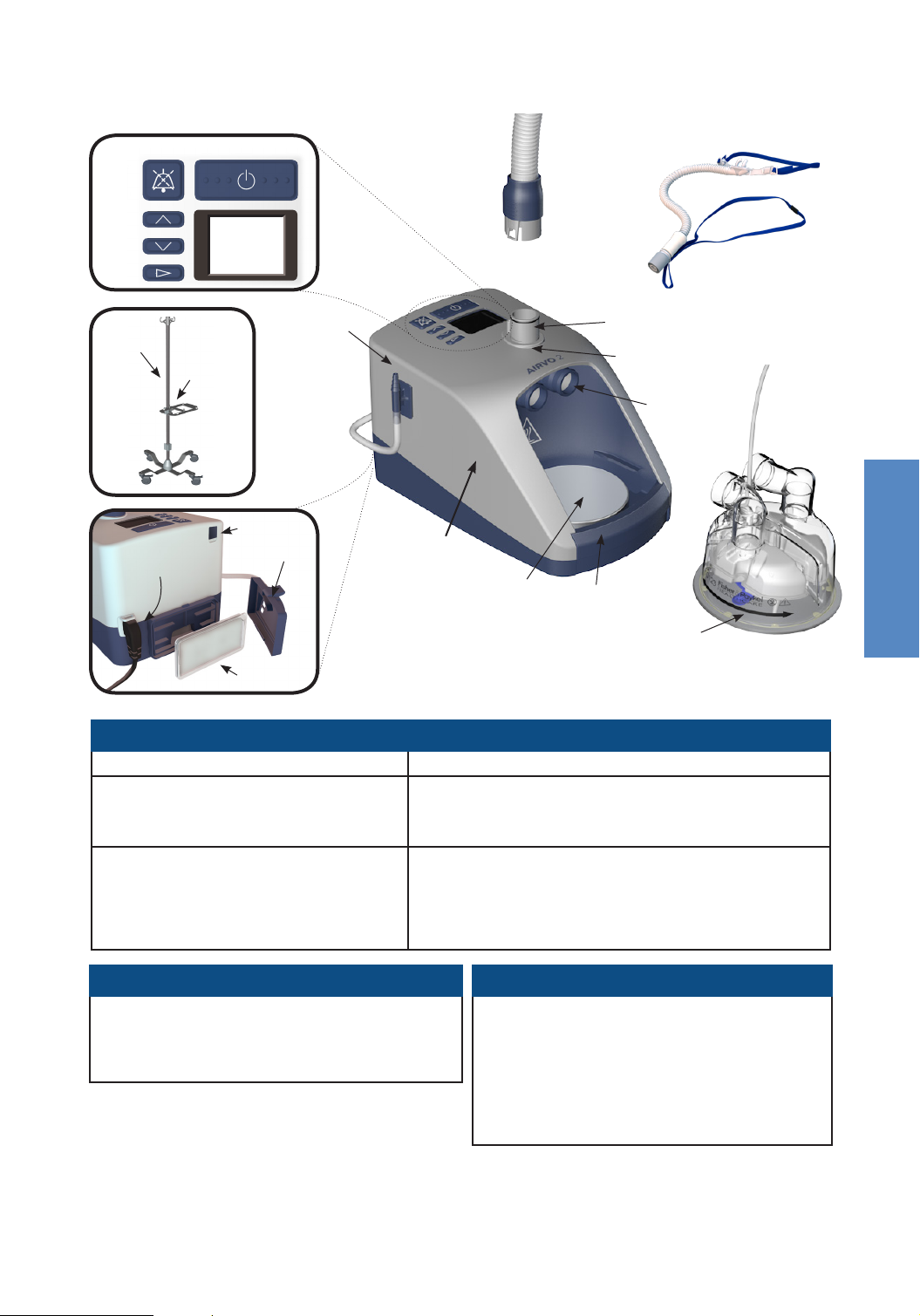

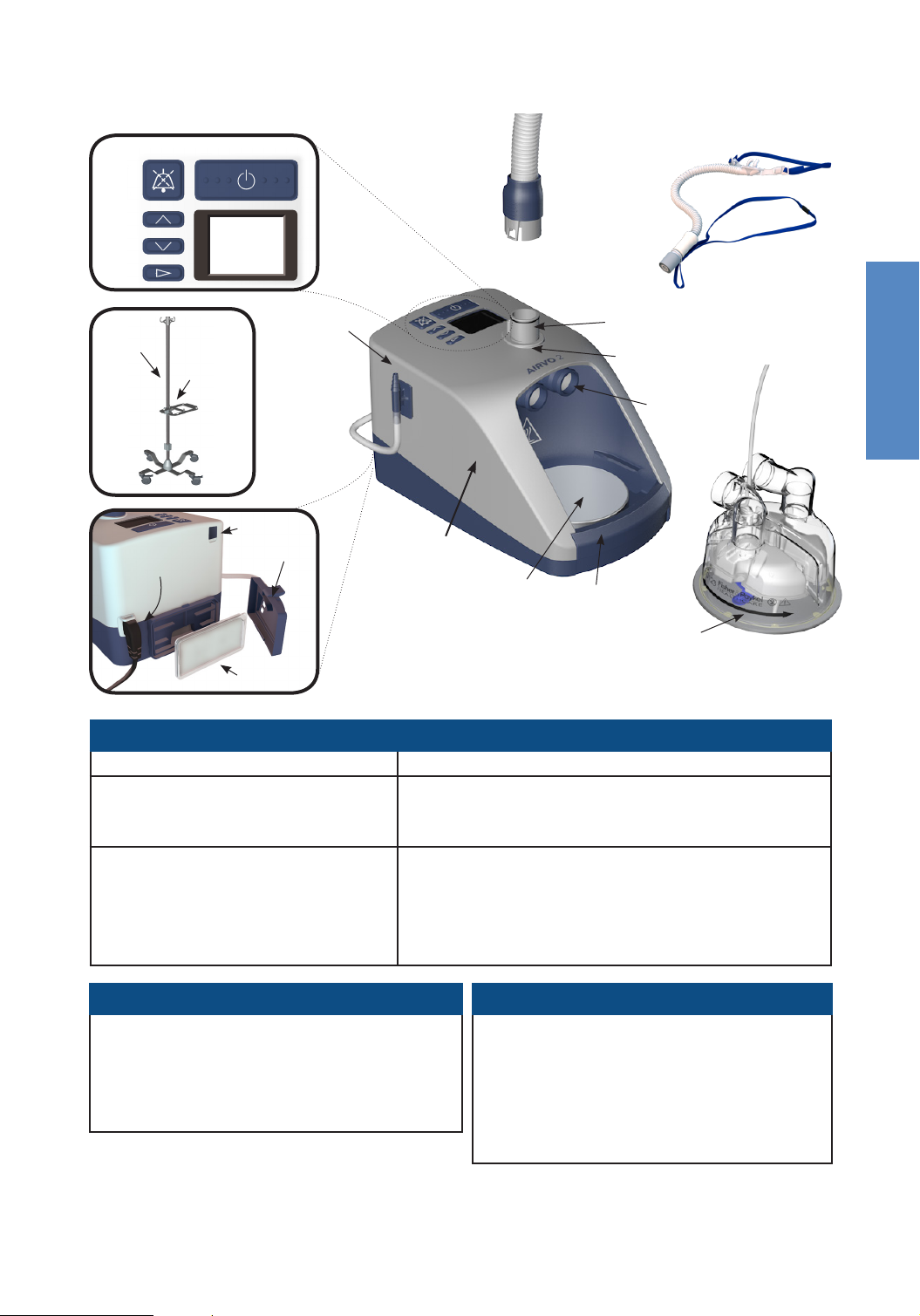

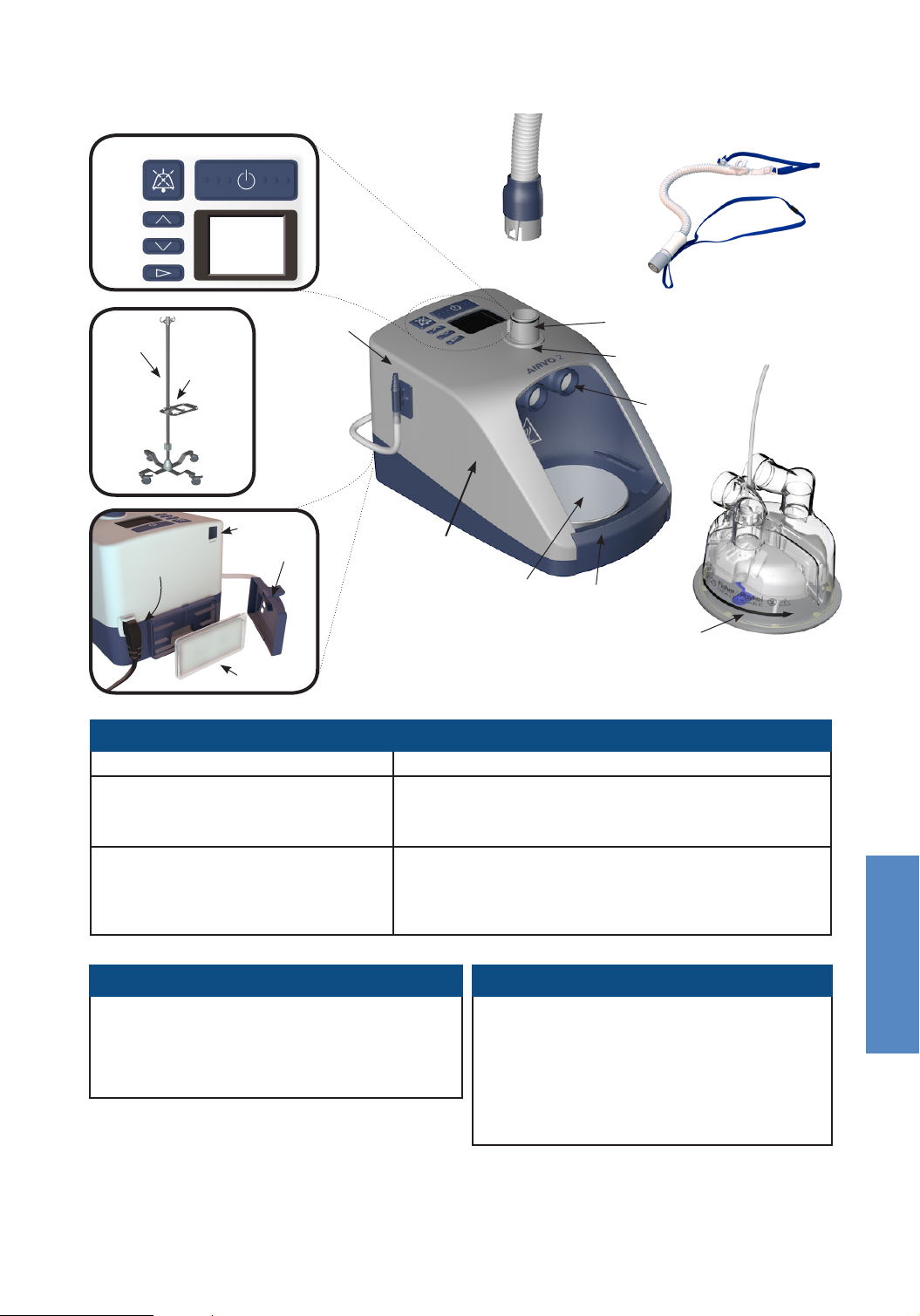

AIRVO 2 AND ACCESSORIES
HOSPITAL
STAND
POLE
MOUNTING
TRAY
ON/OFF (STANDBY)
AUDIO PAUSE
UP
DOWN
MODE
Patient
interface
POWER CORD
and
CONNECTOR
DISPLAY
SERIAL PORT
FILTER COVER
AIR FILTER
OXYGEN
INLET PORT
AIRVO 2
(PT101EW)
HEATER
PLATE
Heated
breathing
tube
HEATED BREATHING TUBE
CONNECTION PORT
MEASUREMENT POINT OF
DISPLAYED DEW POINT
FINGER
GUARD
AUTO-FILL WATER
CHAMBER (MR290)
(with adapter fitted)
English
TEMPERATURE
CHAMBER PORTS
Water chamber
Tube & chamber kits and patient interfaces
Tube & chamber kit Interfaces
900PT531 Heated breathing tube,
900PT501 Heated breathing tube,
MR290 auto-fill chamber and
adapter (10-Pack)
MR290 auto-fill chamber and
adapter (10-Pack)
Cleaning and Disinfection
900PT600 Disinfection Kit
900PT601 Disinfection Filter (2-Pack)
900PT602 Cleaning Sponge-Stick (20-Pack)
900PT603 Clean Storage Cover (20-Pack)
OPT316 Nasal Cannula - Infant (20-Pack)
à
OPT318 Nasal Cannula - Pediatric (20-Pack)
OPT842 Nasal Cannula - Small (20-Pack)
OPT844 Nasal Cannula - Medium (20-Pack)
à
OPT846 Nasal Cannula - Large (20-Pack)
OPT870 Tracheostomy Direct Connection (20-Pack)
RT013 Mask Interface Adapter - 22mm (20-Pack)
Miscellaneous
900PT405 Pole mounting tray
900PT421 Hospital stand
900PT422 Oxygen inlet extension kit
900PT912 Filter holder
900PT913 Air filter (2-Pack)
OPT012 Wigglepads (OPT316/OPT318)
OPT014 Oxygen Tubing (Optiflow Junior)
(20-pack)
A – 3
Page 8
2. SETTING UP AIRVO 2
H2O
1. BEFORE YOU BEGIN
The AIRVO 2 should be fixed on a pole mounting tray (900PT405) below
patient head height.
Open the packaging of the tube & chamber kit (heated breathing tube,
MR290 auto-fill chamber and adapter).

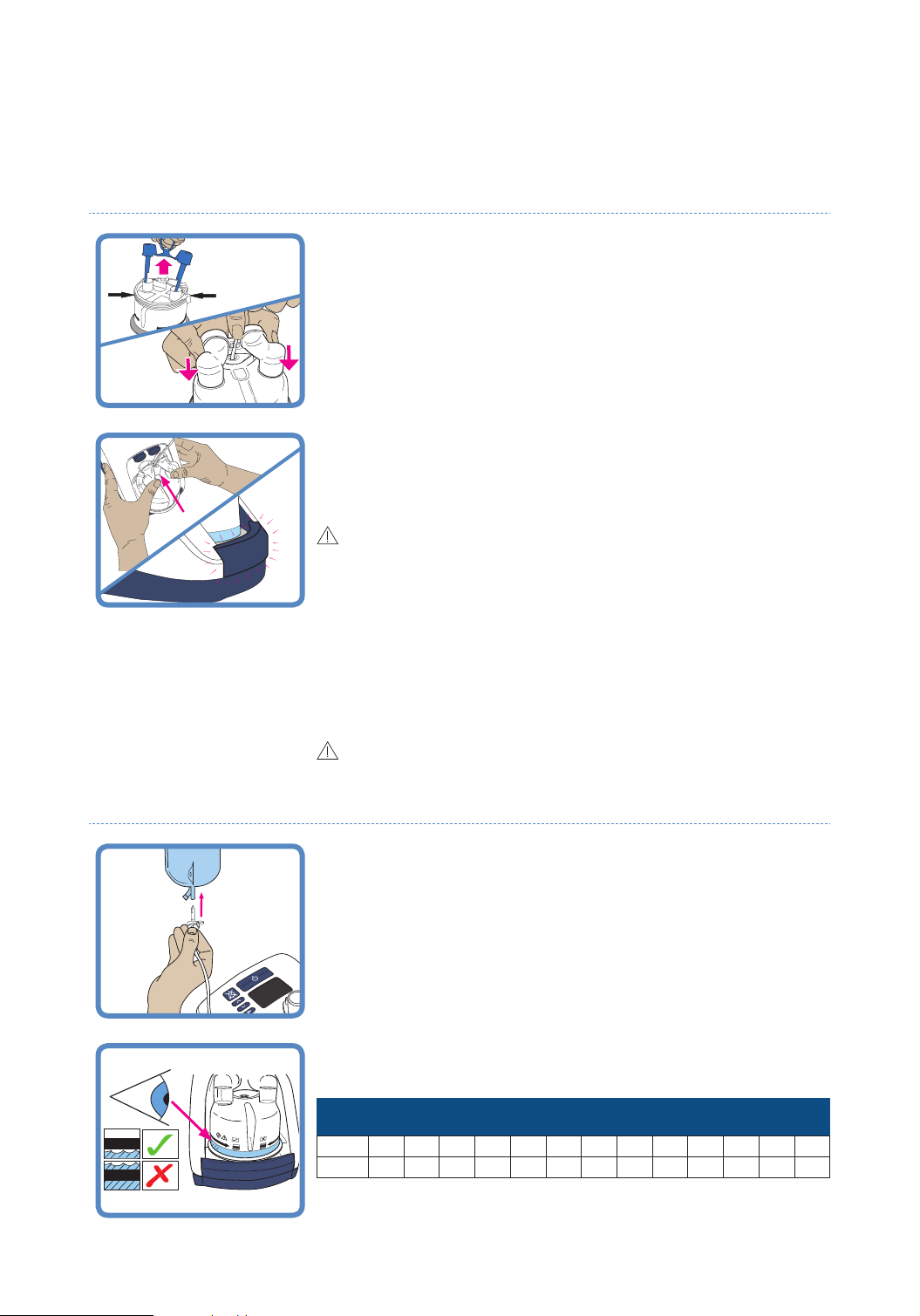

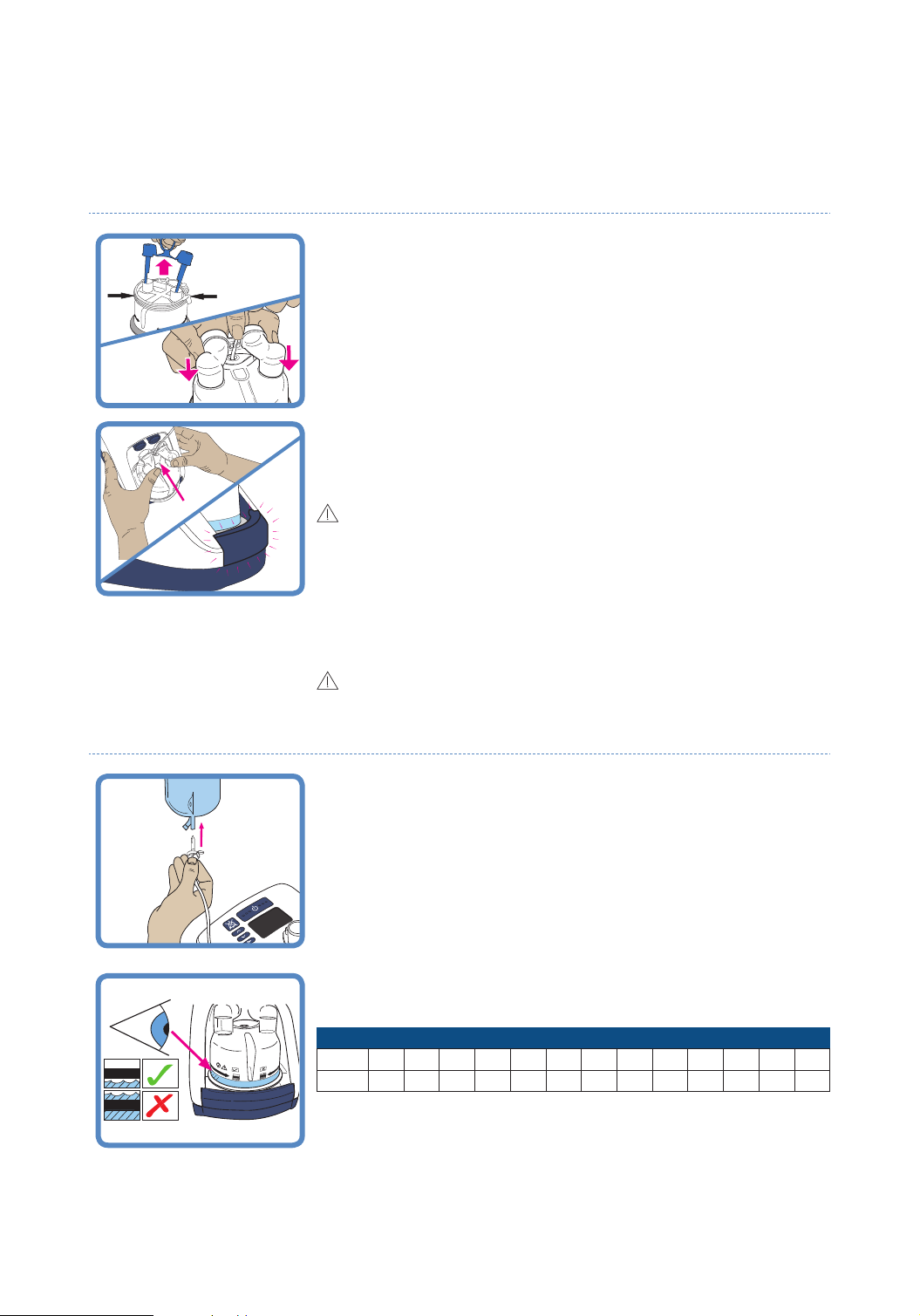

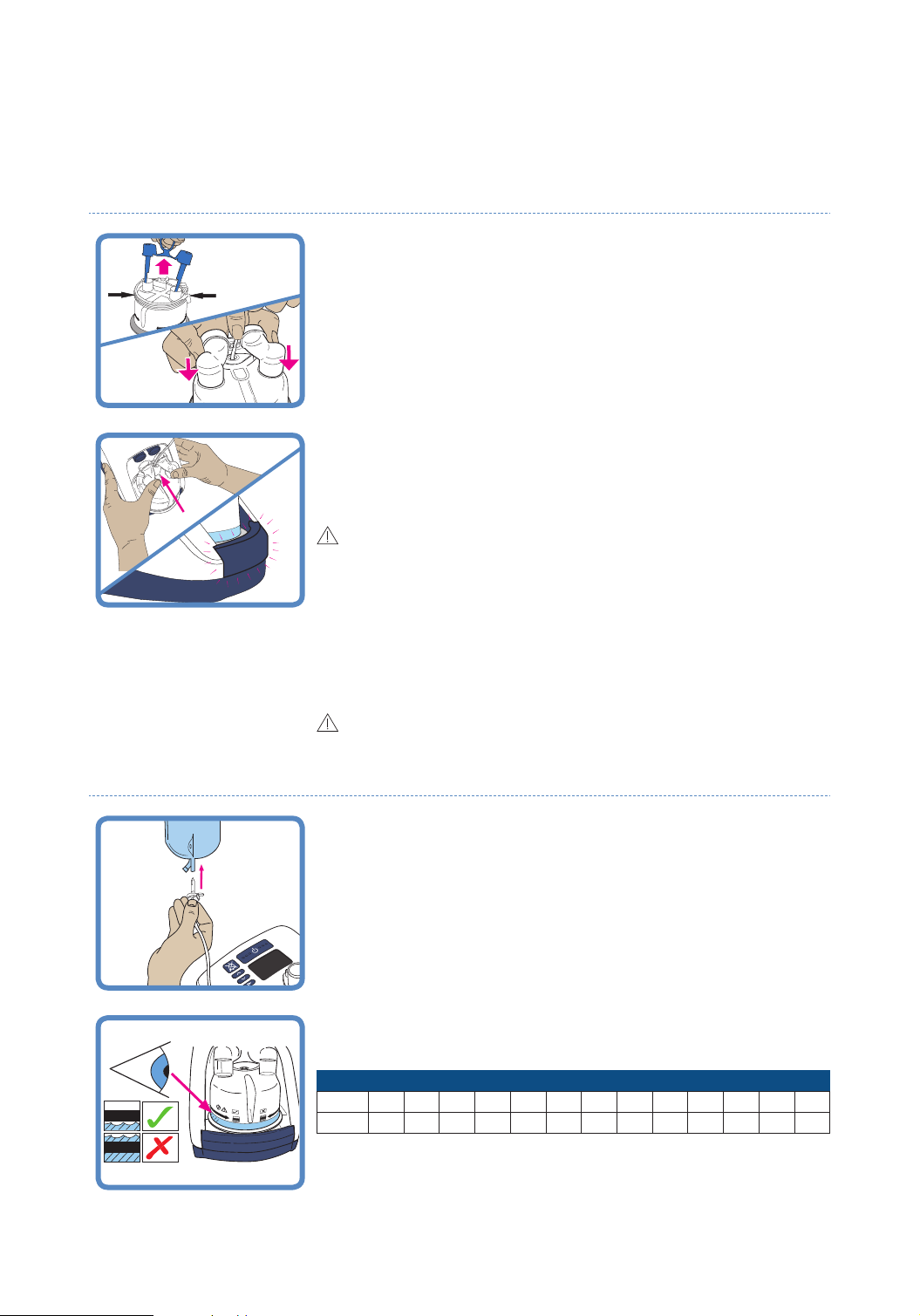

2. INSTALL WATER CHAMBER
Remove the blue port caps from the chamber by pulling the tear tab
upwards then remove the bracket holding the water supply tube.
Fit the supplied adapter over the two vertical ports on the chamber and
push on fully then clip the water supply tube into position.
Fit the water chamber to the unit by pressing down the finger guard and
sliding the chamber on, carefully aligning with the blue chamber port
ends.
Push the chamber on firmly until the finger guard clicks into place.
WARNINGS
To avoid burns:
• Do not start the unit without the water chamber in place.
• The water in the chamber becomes hot during use. Exercise caution when
removing and emptying the chamber.
• Do not touch the heater plate, water chamber or chamber base during use.
To avoid electric shock:
• When handling the unit with the water chamber in place, avoid tilting the
machine to prevent any chance of water entering the unit enclosure.
• Empty all the water from the water chamber before transporting the unit.
CAUTIONS
To ensure optimal therapy (MR290 only):
• Do not use the auto-fill MR290 chamber if it has been dropped, or been run dry
and the “water out” alarm has been activated.
3. CONNECT WATER BAG
Attach the sterile water bag to the hanging bracket 20cm (8”) above the
unit, and push the bag spike into the fitting at the bottom of the bag.
Open the vent cap on the side of the bag spike. The chamber will now
automatically fill to the required level and maintain that level until the
water bag is empty.
To ensure continual humidification, always ensure that the water chamber
and/or water bag are not allowed to run out of water.
Check that water flows into the chamber and is maintained below the
fill line. If the water level rises above the fill line, replace the chamber
immediately.
MR290: Flow setting vs usage time (2-litre sterile water bag)
L/min
2 5 10 15 20 25 30 35 40 45 50 55 60
379 152 76 51 38 30 25 22 19 17 15 14 13
hrs
A – 4
Page 9
4. INSTALL HEATED BREATHING TUBE
2
2
10
10
10
10
10
One end of the heated breathing tube has a blue plastic sleeve. Lift the
sleeve and slide the connector onto the unit. Push the sleeve down to
lock.
WARNINGS
To avoid burns:
• Do not modify the breathing tube or interface in any way.
• Do not allow the breathing tube to remain in direct contact with skin for
prolonged periods of time.
• Adding heat, above ambient levels, to any part of the breathing tube or interface
e.g. covering with a blanket, or heating it in an incubator or overhead heater for a
neonate, could result in serious injury.
• Do not use an insulating sleeve or any similar accessories which are not
recommended by Fisher & Paykel Healthcare.
CAUTIONS
• Position the heated breathing tube away from any electrical monitoring leads
(EEG, ECG/EKG, EMG, etc), to minimize any possible interference with the
monitored signal.

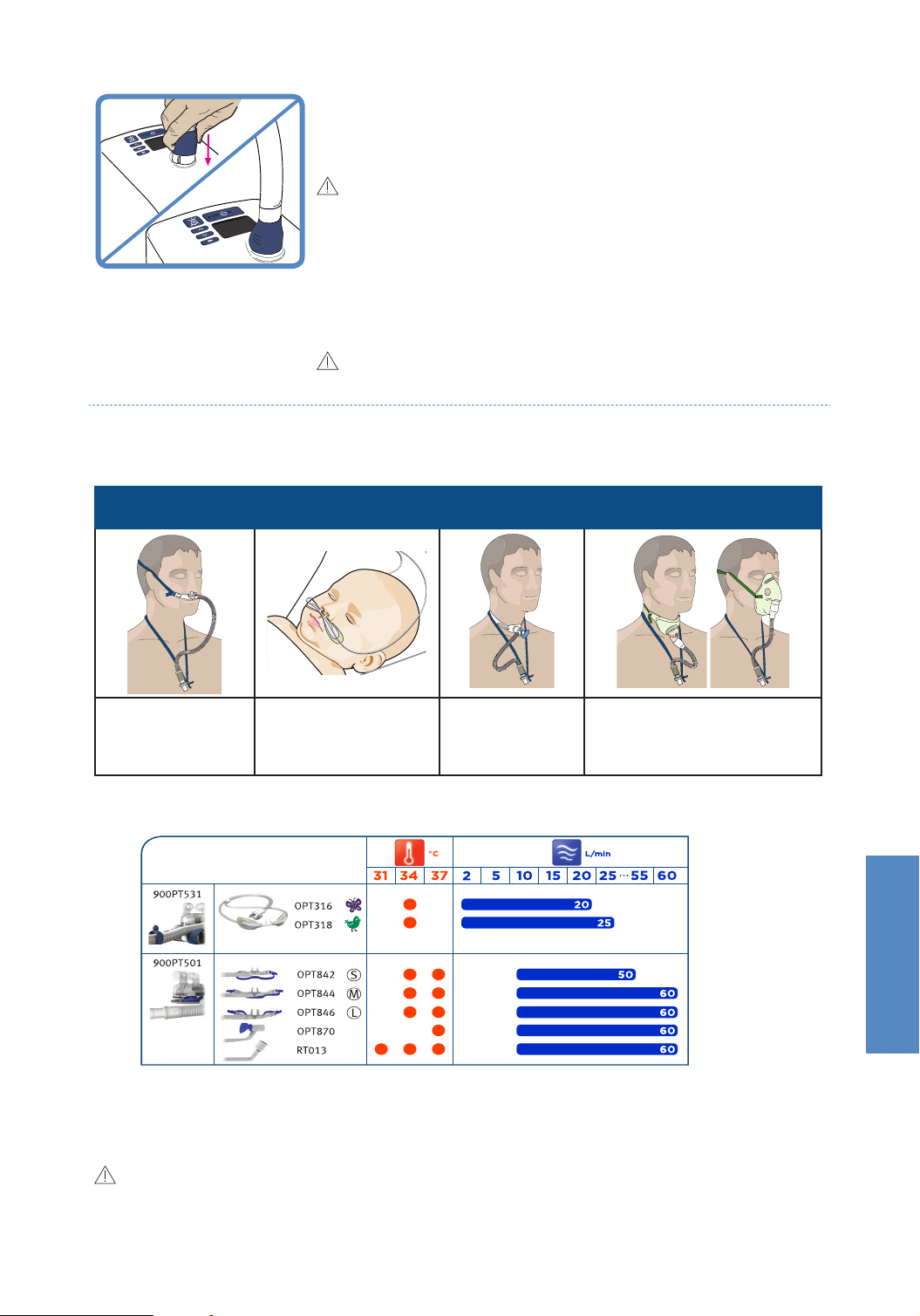

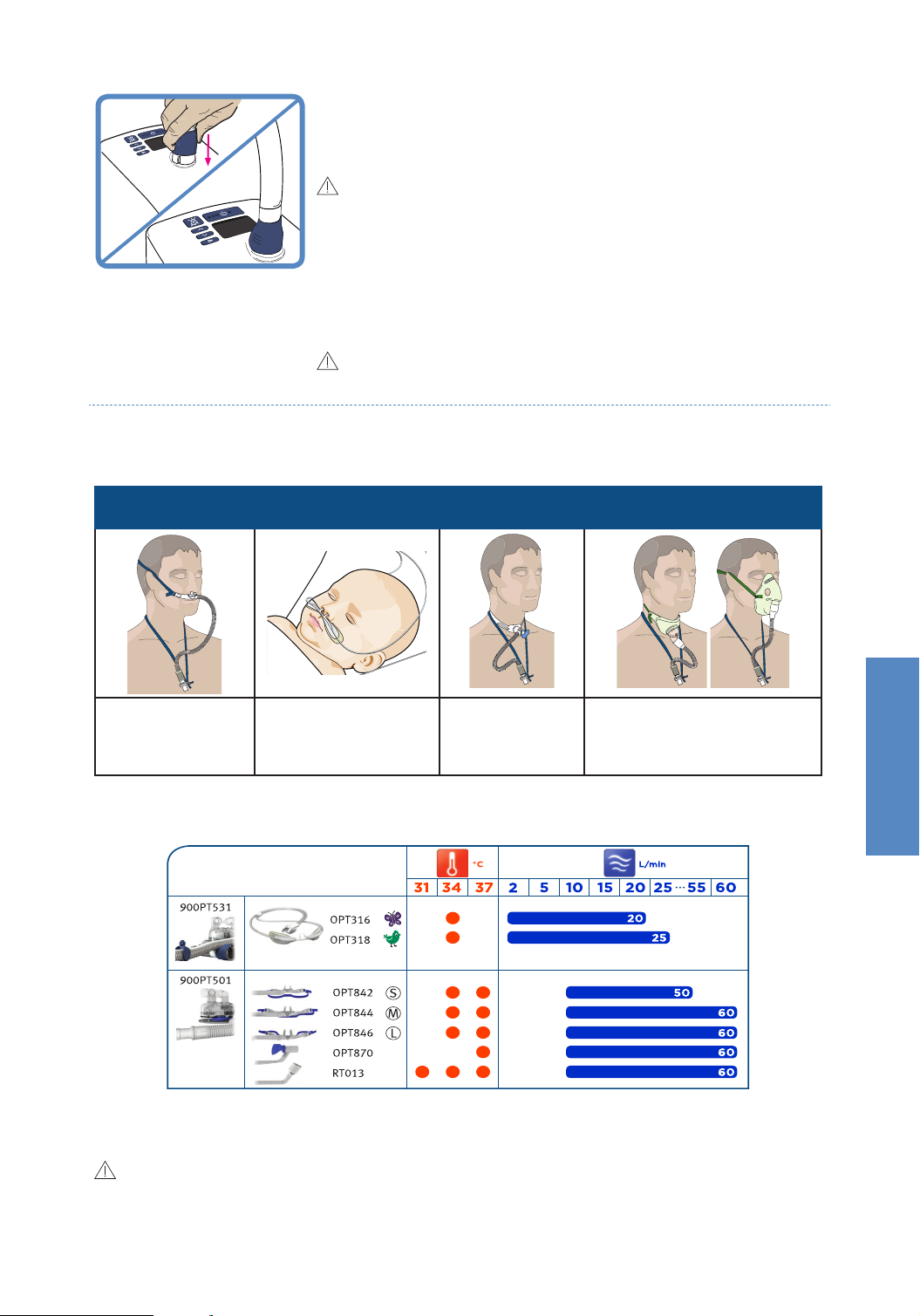

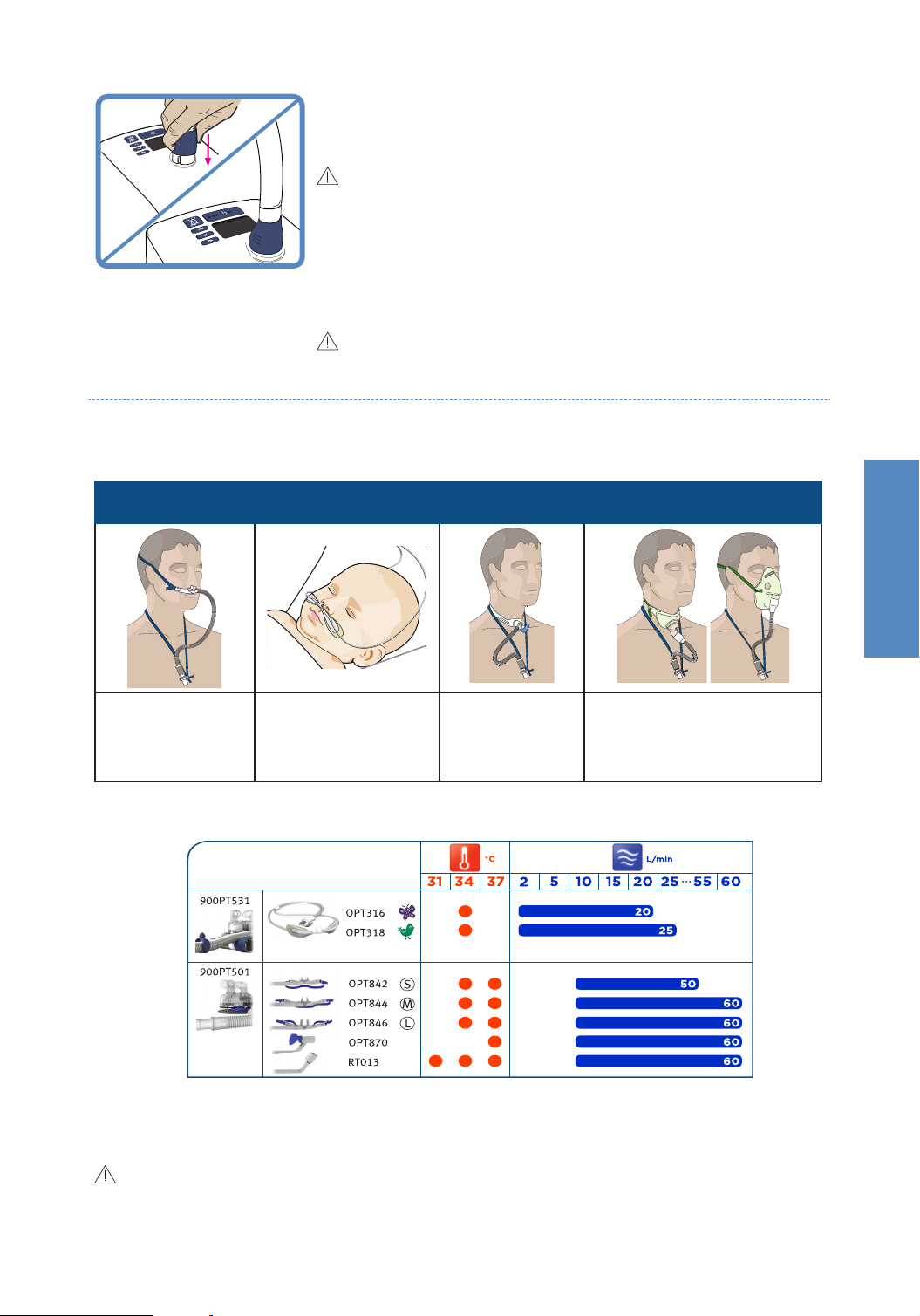

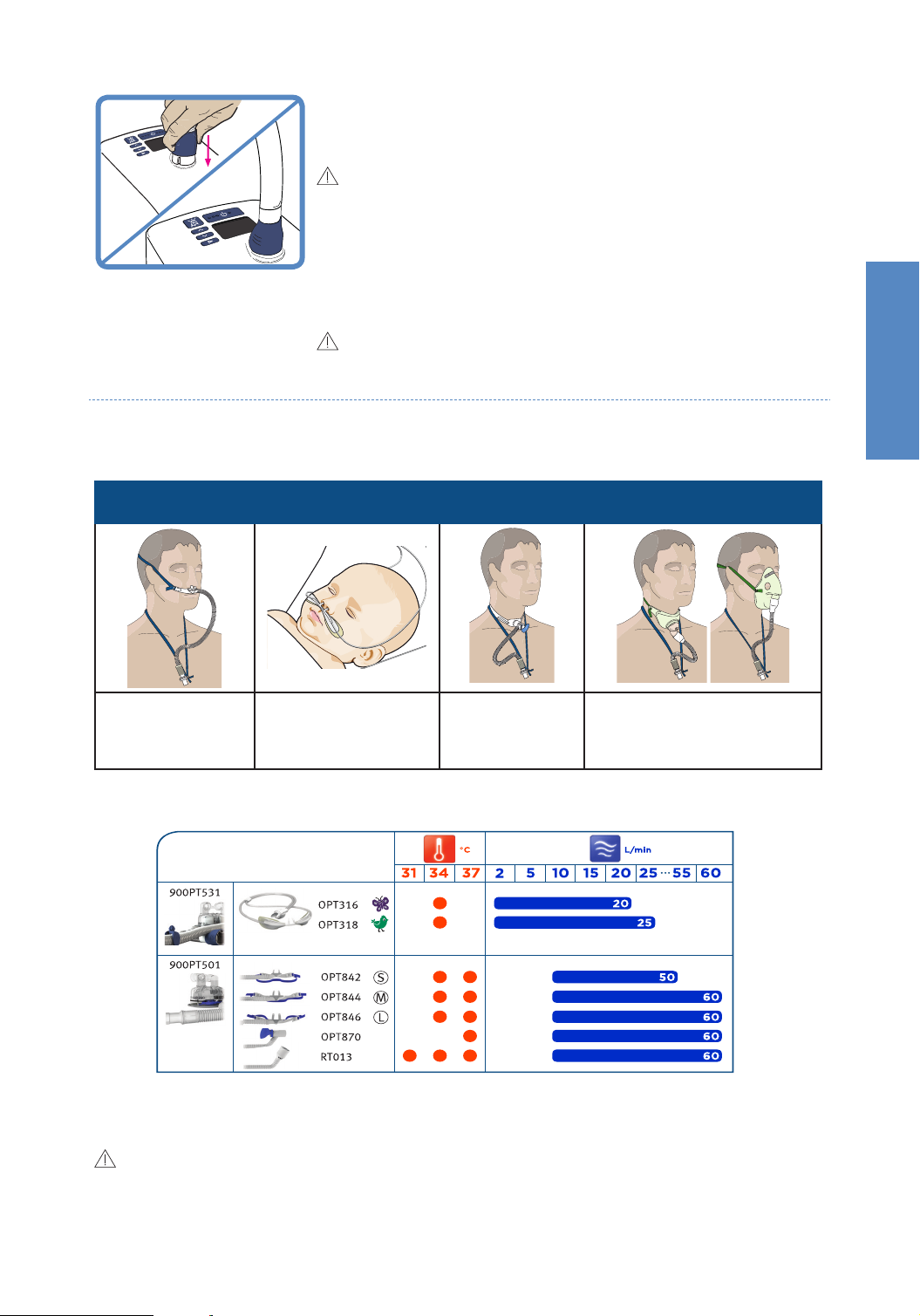

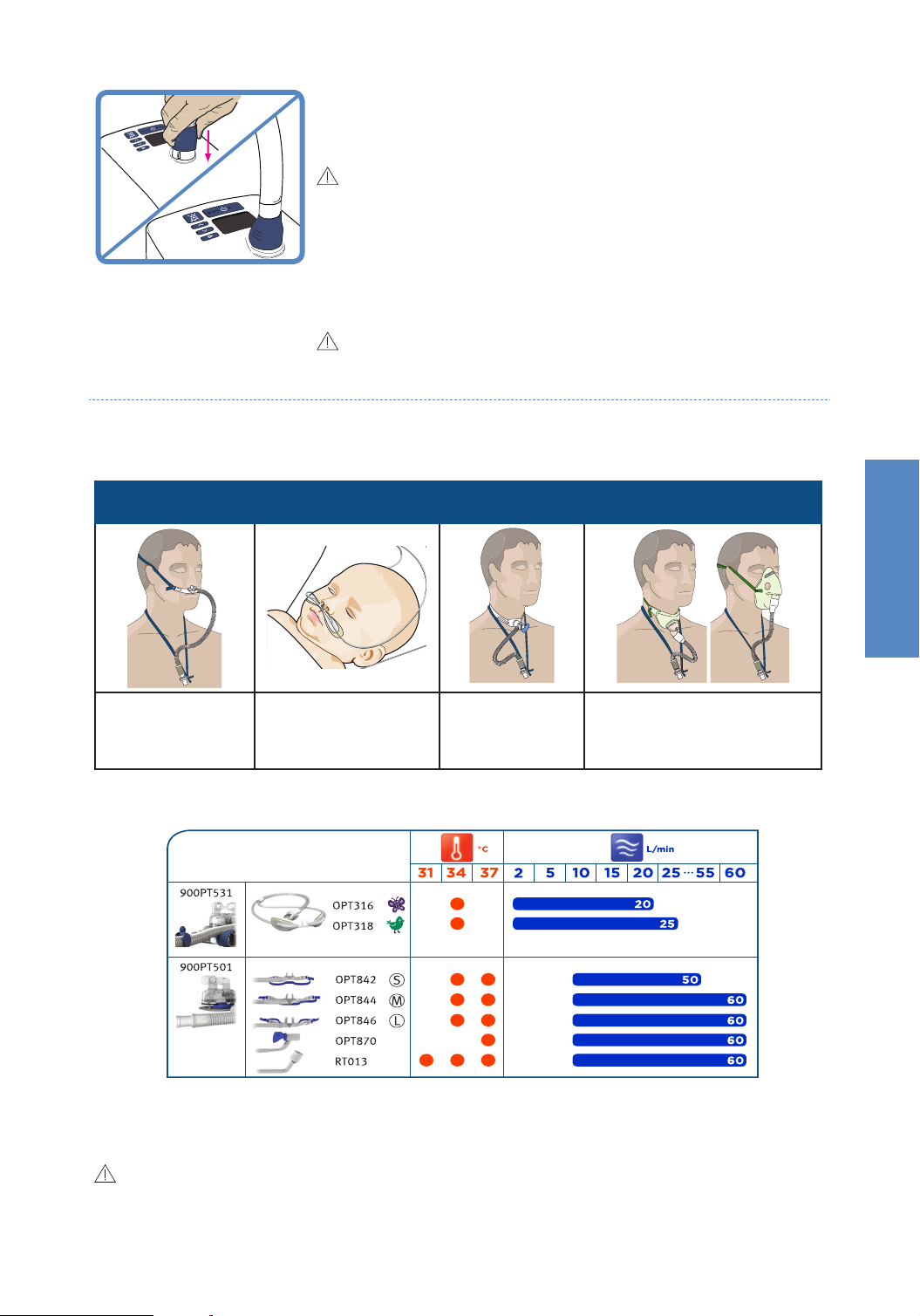

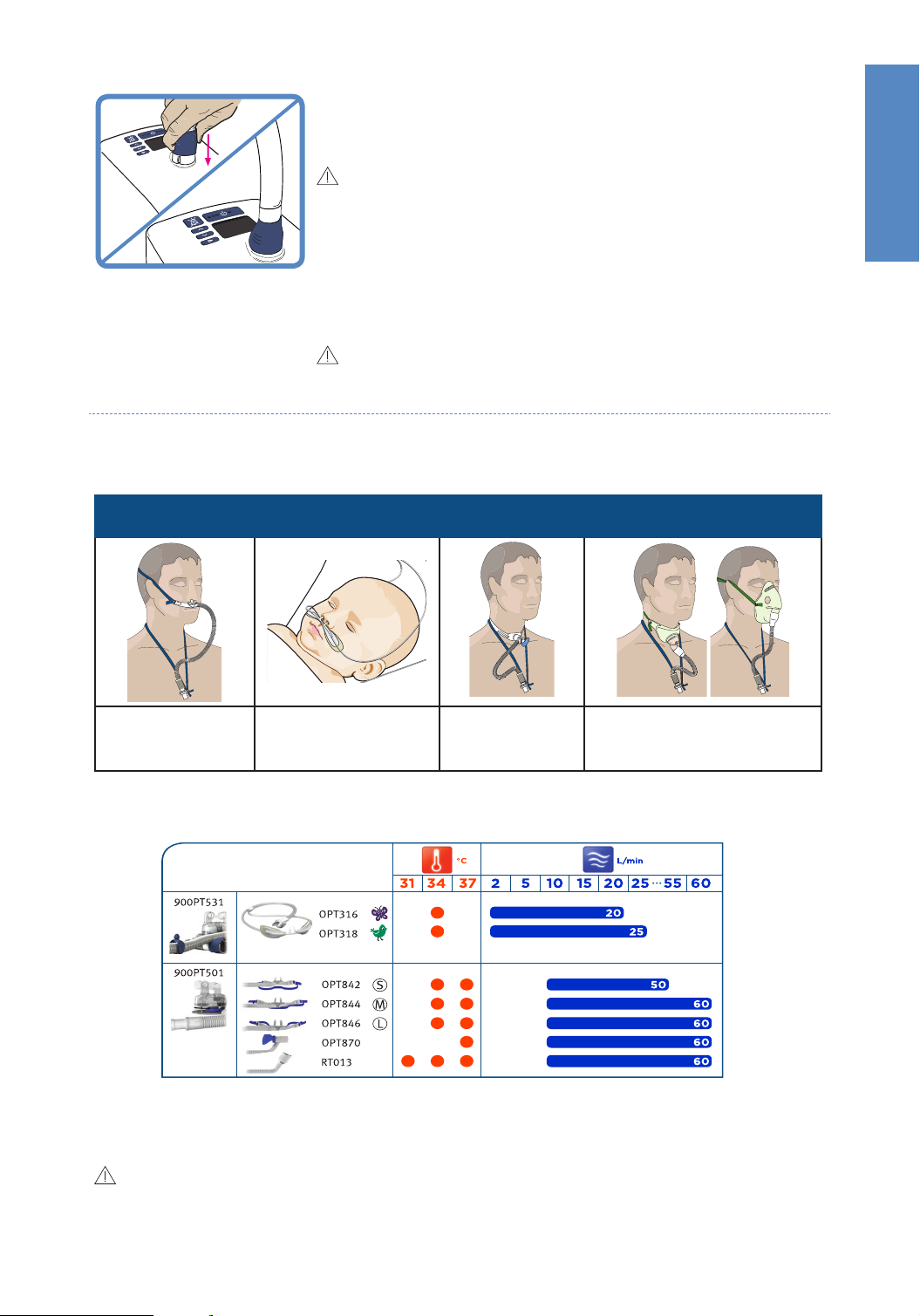

5. SELECT PATIENT INTERFACE
The AIRVO 2 can be used with a variety of patient interfaces. Read the separate user instructions for the
patient interface that will be used, including all warnings.
English
OPT842
OPT844
OPT846
Nasal cannula Tracheostomy
interface
OPT316, OPT318
(Refer to “Using AIRVO 2” -
”Junior Mode”)
OPT870 RT013 (with mask)
Note that the RT013 Mask Interface Adapter
is designed to be used with vented masks
only. Do not use sealed masks.
Mask interface
adapter
The following table shows the target dew-point temperature settings and target flow settings able to be
used with these interfaces.
Low temperature ambient conditions may prevent the unit from reaching a 37 °C target temperature
setting at high target flow settings. In these cases, consider decreasing the target flow setting.
WARNINGS
To avoid burns:
• Do not modify the breathing tube or interface in any way.
• Do not use any patient interfaces not listed here.
A – 5
Page 10

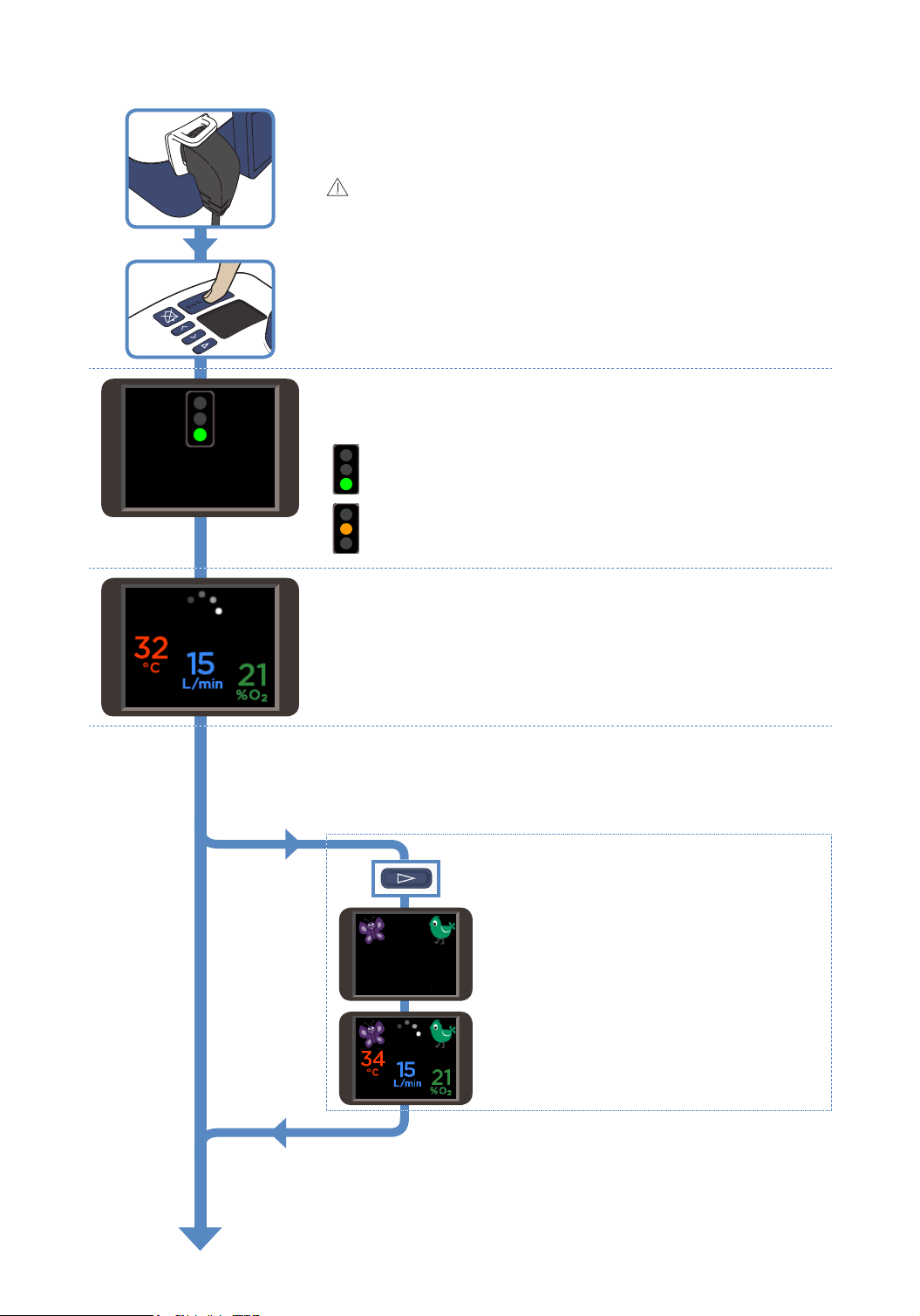

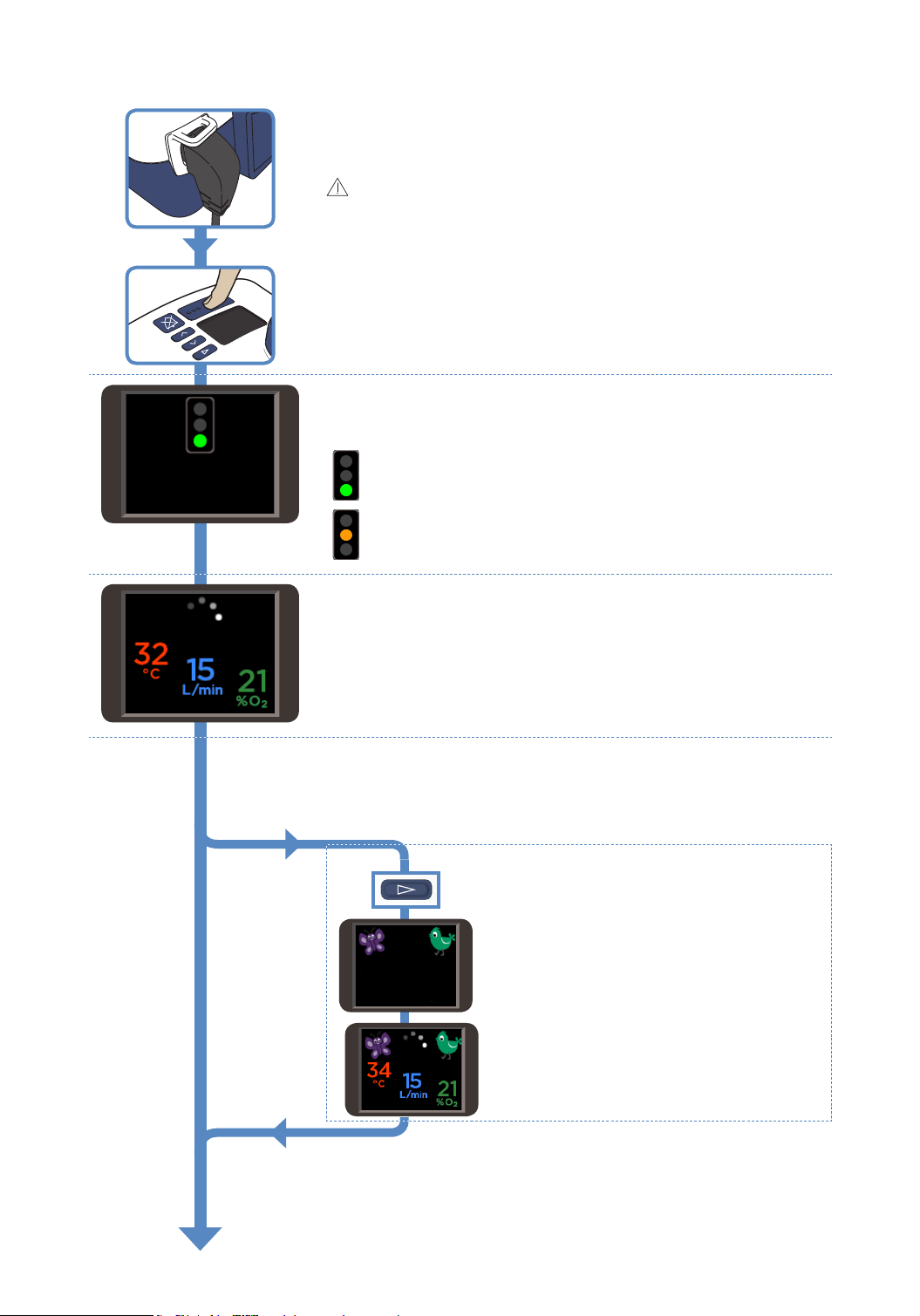

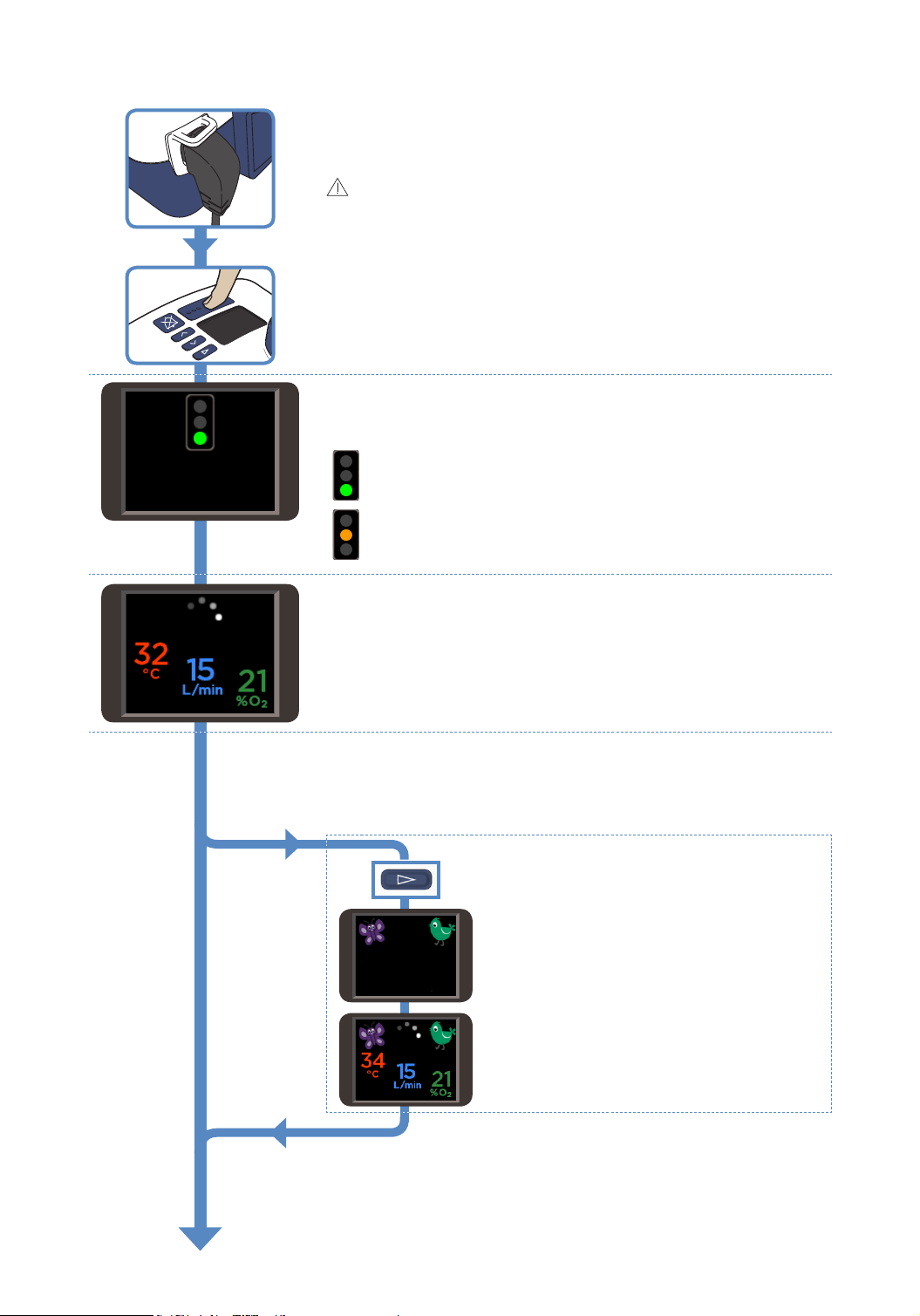

3. USING AIRVO 2

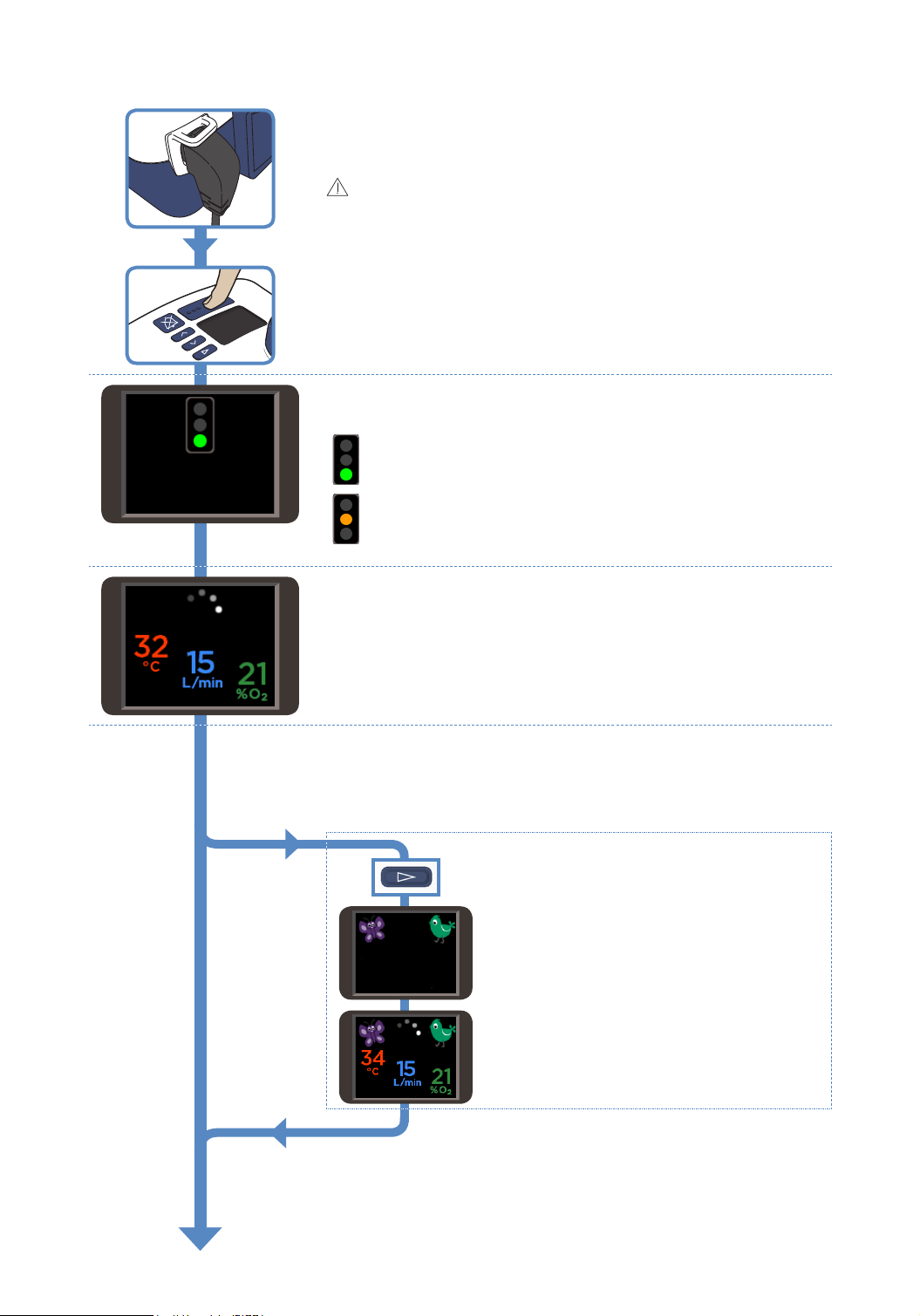

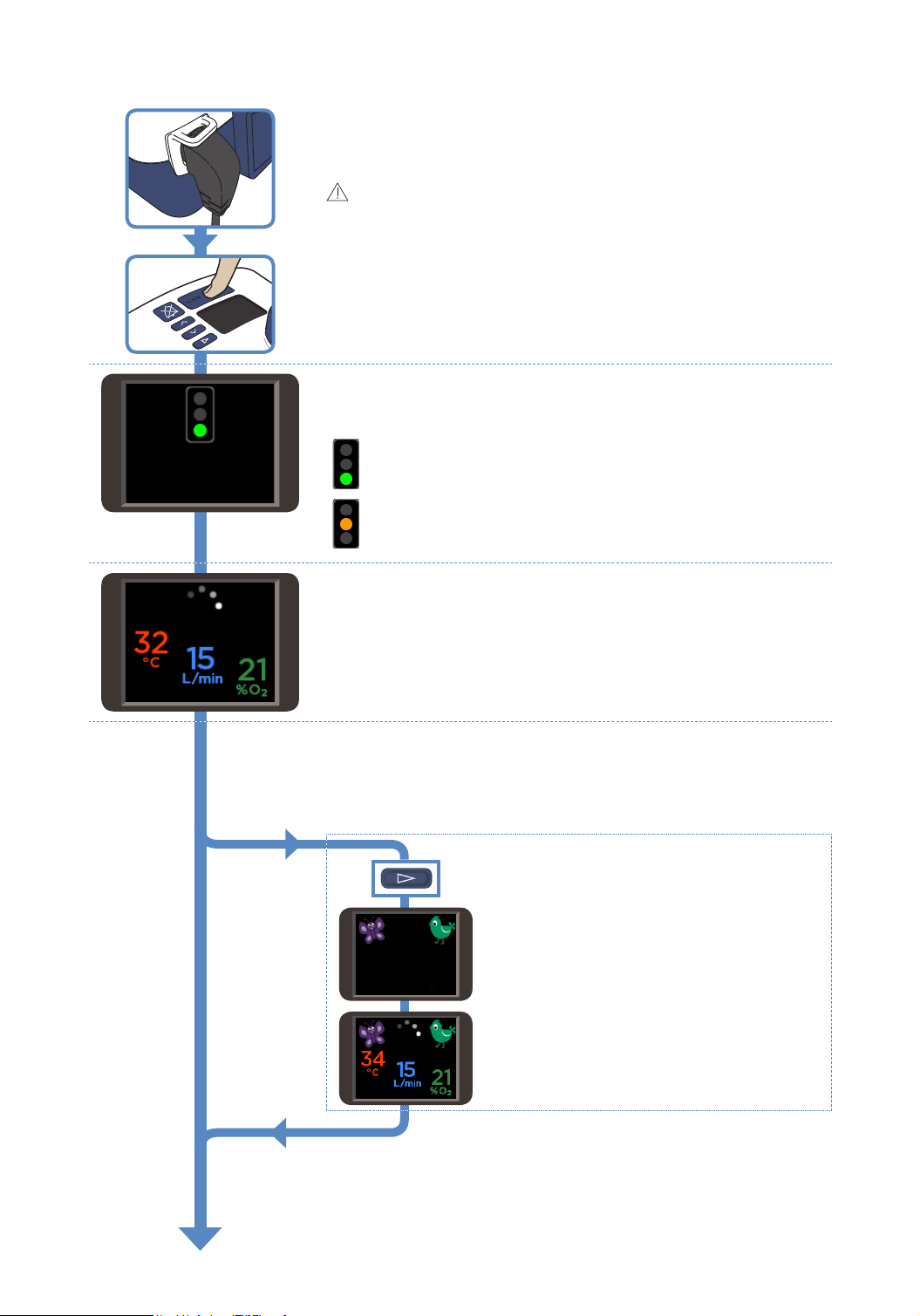

1. SWITCH ON UNIT
Plug the unit’s power cord into the mains power supply. The connector
at the other end of the power cord should be well secured to the rear of
the unit.
WARNINGS
To avoid electric shock:
• Ensure that the unit is dry before plugging into the power socket.
Switch on the unit by pressing the On/O button.
2. CHECK DISINFECTION STATUS
The unit will show you whether it is safe for use on a new patient.
Last
Disinfection:
#16
This AIRVO 2 is safe for use on a new patient.
This AIRVO 2 has not been cleaned and disinfected since last use.
This AIRVO 2 is NOT safe for use on a new patient.
3. WARM-UP
The unit will begin to warm up. You will see numbers showing the
current output dew-point temperature, flow and oxygen values. These
numbers will pulse until they approach their target settings.
This screen is called the “Summary screen”.
4. JUNIOR MODE
If the patient will be using an Optiflow Junior nasal cannula (OPT316/
OPT318), you must activate Junior Mode.
Junior Mode limits the target settings to: 34 °C and 2 - 25 L/min, in
increments of 1 L/min.
To activate Junior Mode:
Hold the Mode button for 5 seconds.
New target settings
The target settings for dew-point temperature and
New target
settings
flow will be changed automatically. The colorful icons
in the corners of the screen indicate that this unit is in
Junior Mode.
A – 6
To deactivate Junior Mode, follow the same
procedure: hold the Mode button for 5 seconds.
Page 11

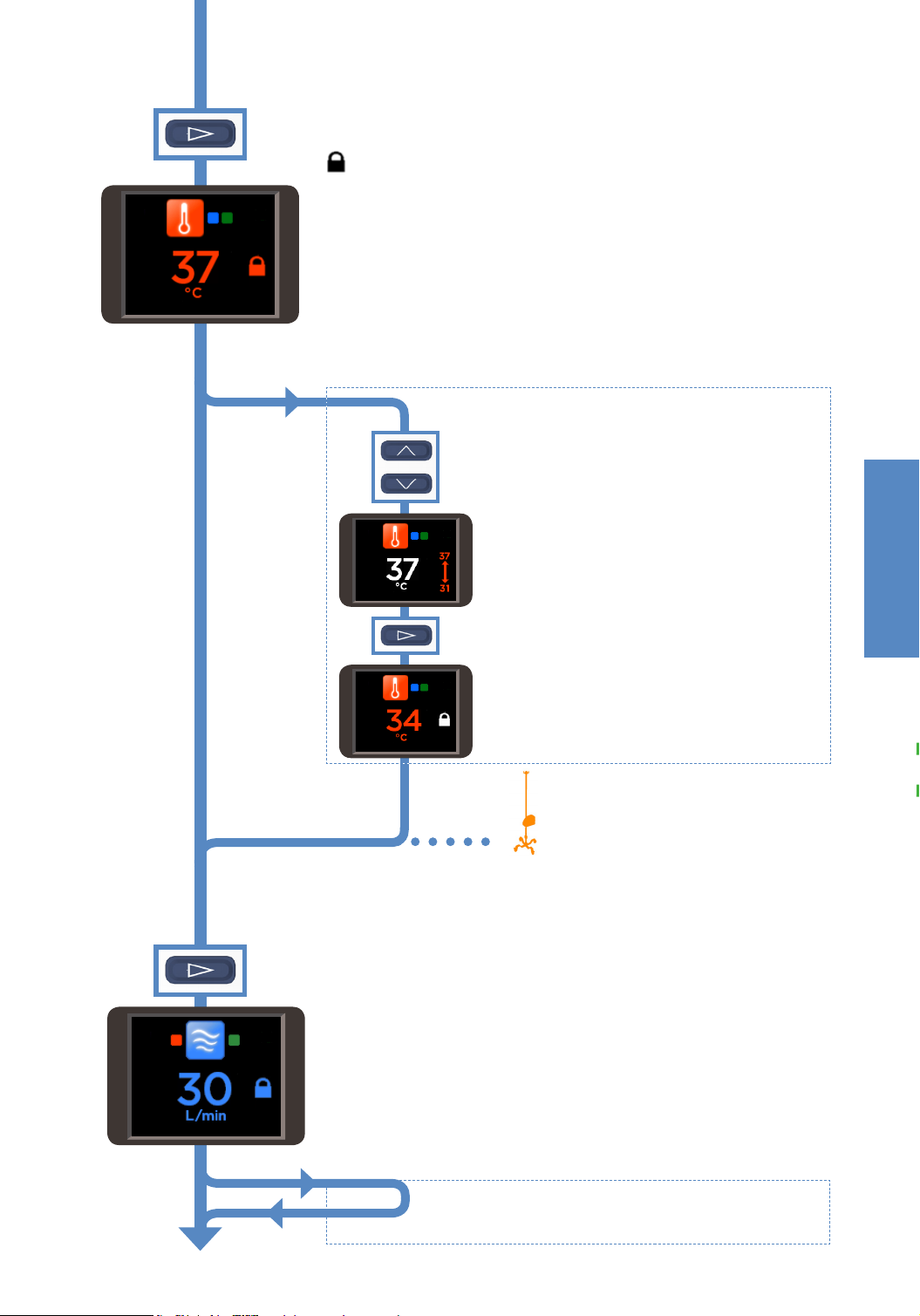

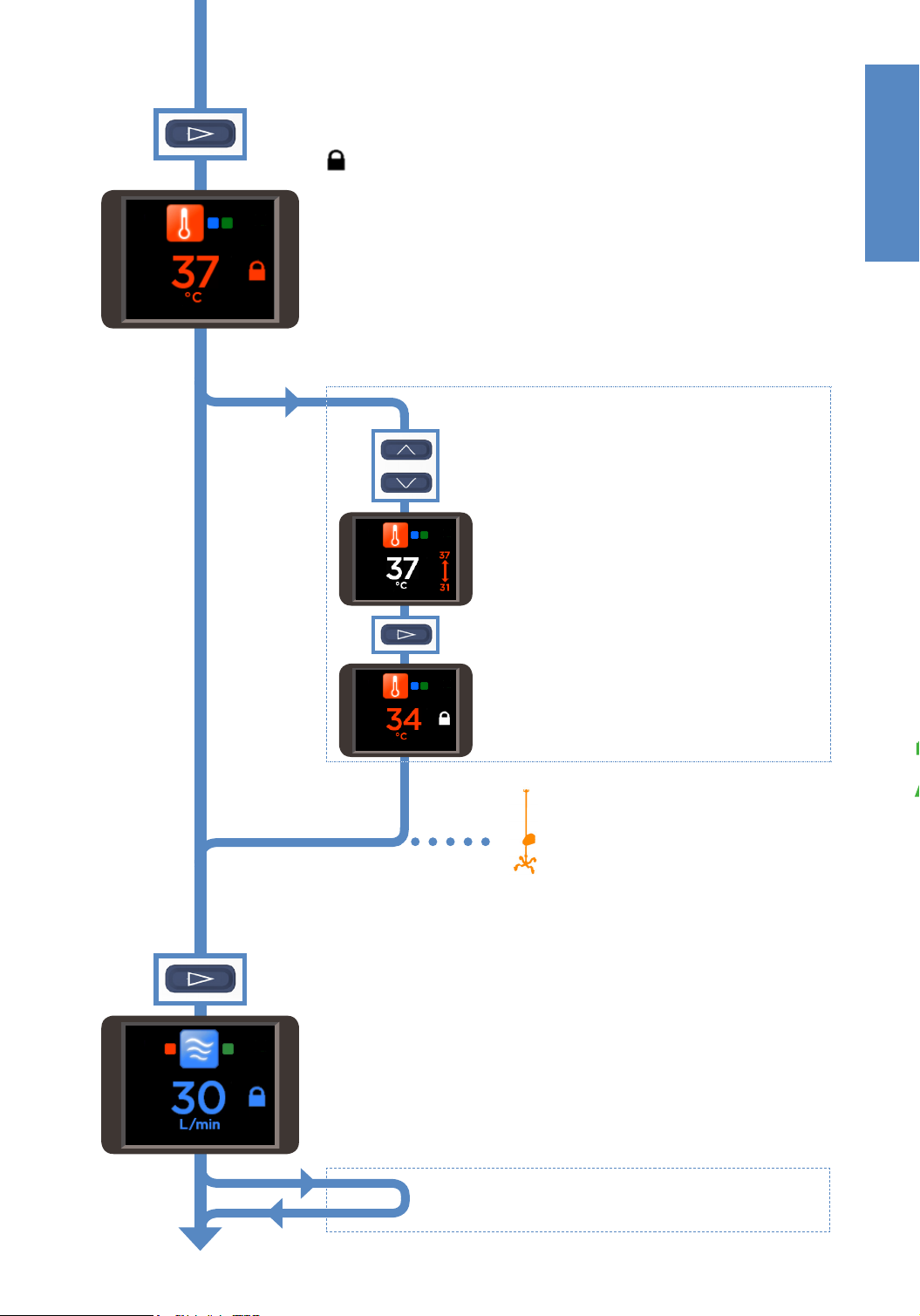

5. CONFIGURE TARGET SETTINGS
Press the Mode button to view target settings.
These settings are locked by default.
TARGET DEW-POINT TEMPERATURE
You can set the AIRVO 2 to three target dew-point temperature
settings:
• 37°C (98.6°F)
• 34°C (93°F) [if compliance at 37°C is a problem]
• 31°C (88°F) [for face masks only].
You may not have access to all settings, if:
• the unit is in Junior Mode (limited to 34 °C),
• the unit was initially set up with tighter limits.
The AIRVO 2 will return to its default setting (37°C) after every
disinfection cycle.
To change the target
dew-point temperature setting:
Hold the Up and Down buttons for 3 seconds to
“unlock” the setting.
The lock will disappear and be replaced by an arrow
showing the minimum and maximum accessible
settings. Press the Up and Down buttons to choose
the new setting.
When you have finished, press the Mode button to
'lock' the setting again.
English
The lock will reappear.
Transport Mode:
If Transport Mode has been enabled, you can
activate it on this screen by holding the ”Audio
pause” button for 5 seconds. The unit will enter
a low-power, low-humidity mode for 20 minutes,
designed for use when transporting patients.
For more information, refer to REF 185048130.
To deactivate Transport Mode, follow the same
procedure: hold the “Audio pause” button for 5
seconds.
Press the Mode button to move on to the next screen.
TARGET FLOW
You can set the AIRVO 2 to flows between 10 L/min and 60 L/min, in
increments of 1 L/min (10-25 L/min) and 5 L/min (25-60 L/min).
You may not have access to all settings, if:
• the unit is in Junior Mode (limited to 2 - 25 L/min,
in increments of 1 L/min),
• the unit was initially set up with tighter limits.
The AIRVO 2 will remember its target flow setting when you switch it
o.
To change the target flow setting:
Follow the same sequence of steps as above in “To change the
target dew-point temperature setting”.
Note the translation is coming
Also 5 not 10 seconds!!!
A – 7
Page 12
Press the Mode button to move on to the next screen.
OXYGEN
You can connect supplementary oxygen to the AIRVO 2 (up to
60 L/min). The AIRVO 2 contains an oxygen analyzer to help you
determine the oxygen fraction you are delivering to the patient. Your
unit may have been initially set up with tighter limits.
Use continuous oxygen monitoring on patients who would desaturate
significantly in the event of disruption to their oxygen supply.
WARNINGS
Before using the AIRVO 2 with oxygen, read all of the following warnings:
• The use of oxygen requires that special care be taken to reduce the risk of fire.
Accordingly, for safety it is necessary that all sources of ignition be kept away
from the unit and preferably out of the room in which it is being used. Oxygen
should not be used while smoking or in the presence of an open flame. The
unit should be located in a position where ventilation around the unit is not
restricted.
• A spontaneous and violent ignition may occur if oil, grease or greasy
substances come in contact with oxygen under pressure. These substances
must be kept away from all oxygen equipment.
• Ensure that the AIRVO 2 is switched on before connecting oxygen.
• Oxygen must only be added through the special oxygen inlet port on the back
of the unit. To ensure that oxygen enters the unit correctly, the oxygen inlet port
must be fitted properly to the filter holder and the filter holder must be fitted
properly to the unit. The power cord connector should also be well secured.
• Do not connect more than 60L/min O2 to the oxygen inlet port on the back of
the unit.
• The oxygen concentration delivered to the patient can be aected by changes
to the flow setting, oxygen setting, patient interface or if the airpath is
obstructed.
• When finished, turn o the oxygen source. Remove the output of the oxygen
source from the oxygen inlet port on the back of the unit. The oxygen flow must
be turned o when the unit is not operating, so that oxygen does not build up
inside the device.
• The oxygen analyzer within the AIRVO 2 uses ultrasonic measurement
technology. It does not require in-field calibration. It is designed for use with
pure oxygen - connecting any other gases or mixtures of gases will cause it to
function incorrectly.
CONNECT OXYGEN
Connect the output from the oxygen source to the oxygen inlet port on
the back of the unit. Make sure you push the oxygen tube firmly onto
this connection port.
ADJUST OXYGEN
Adjust the level of oxygen from the oxygen source, until the desired
oxygen fraction is displayed onscreen. It may take the reading several
minutes to settle. You can set the oxygen fraction between the
maximum and minimum values displayed above and below the arrow.
If the oxygen fraction exceeds 95%, the oxygen reading will pulse red
and the device will beep.
WARNINGS
• Note that if the patient’s peak inspiratory demand exceeds the flow delivered
by the unit, the fraction of oxygen inspired by the patient will be lower than the
value shown onscreen, due to the additional entrainment of ambient air.
• Check that suitable blood saturation levels are achieved at the prescribed flow.
Press the Mode button to return to the Summary screen.
A – 8
Page 13

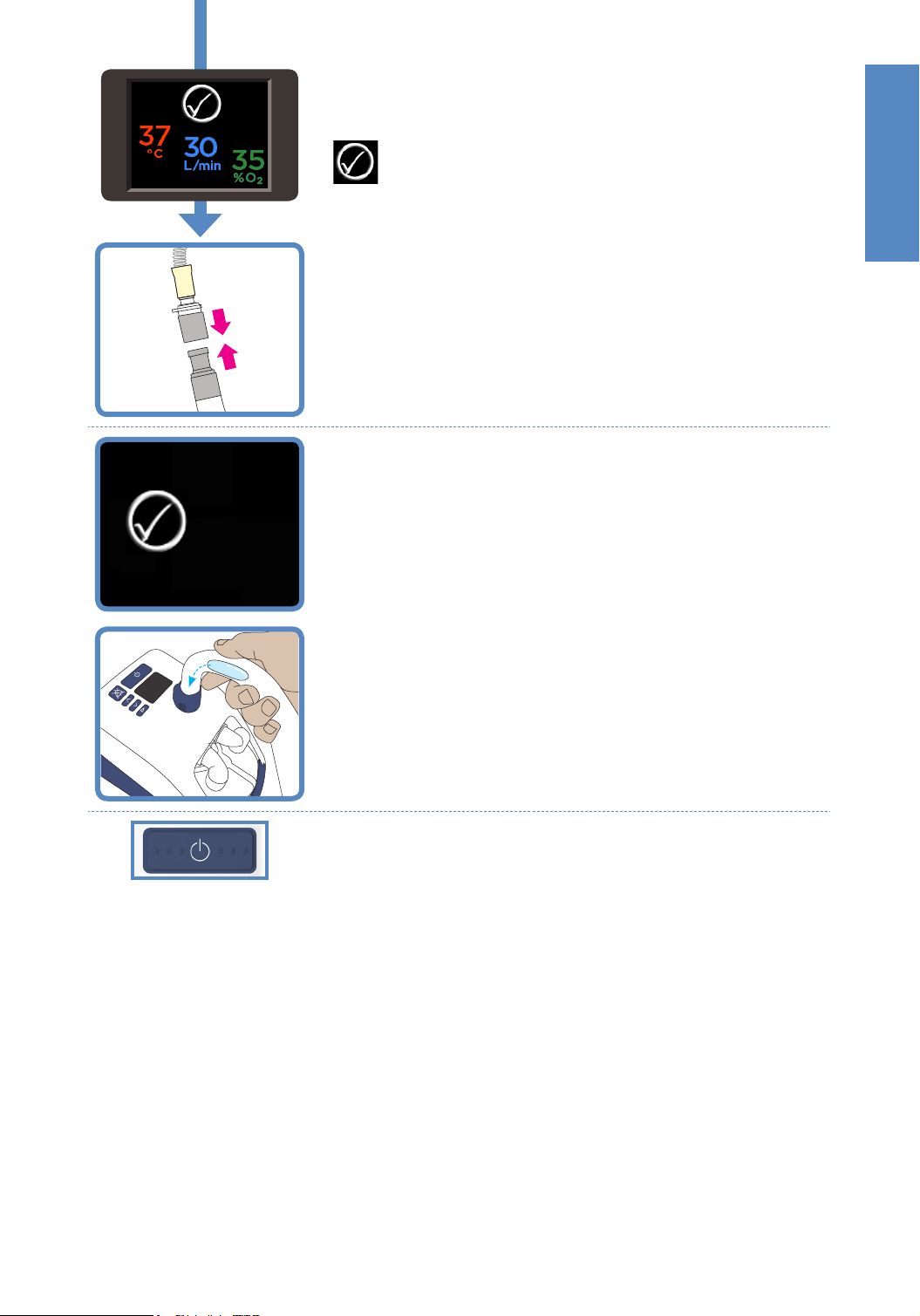

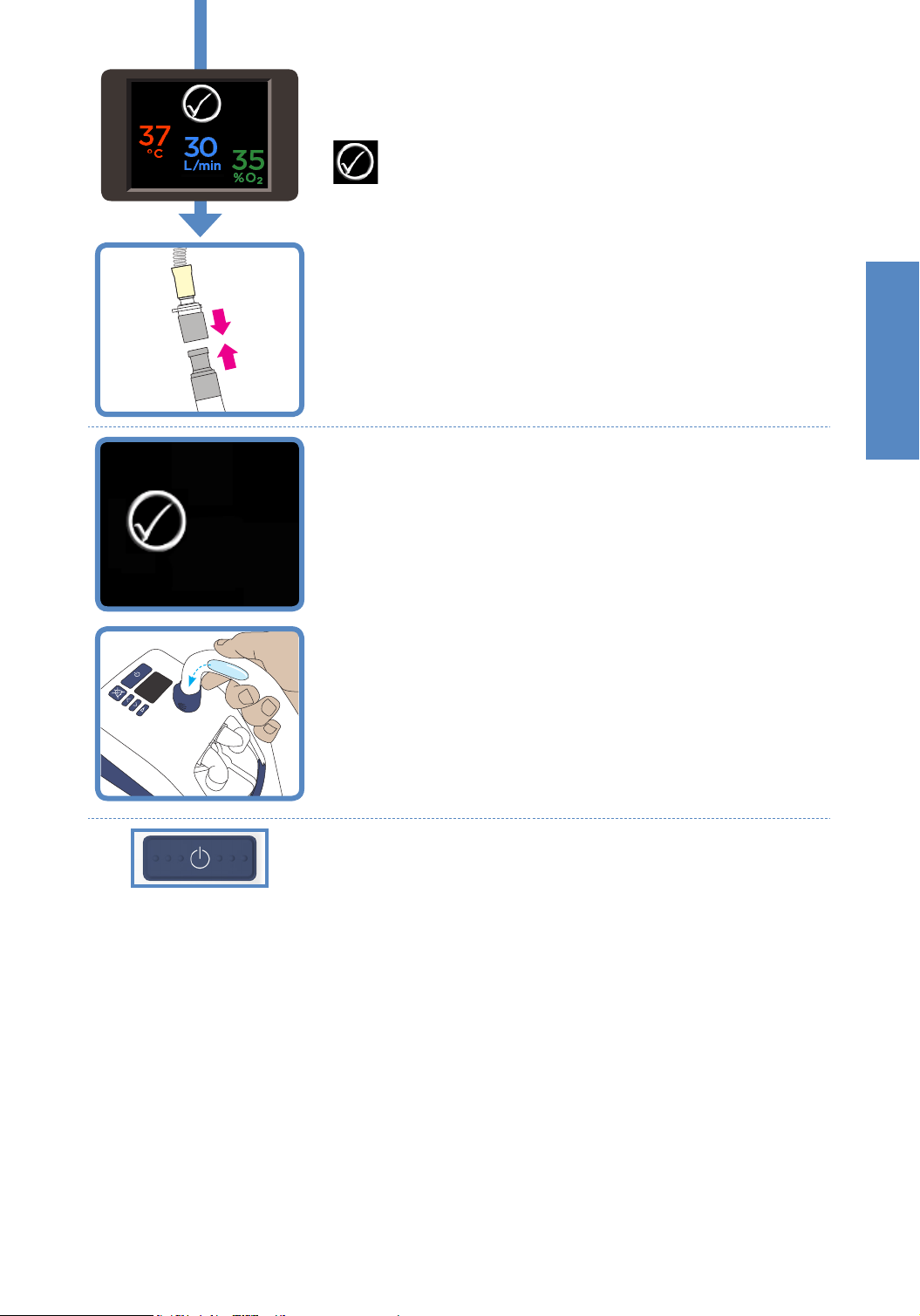

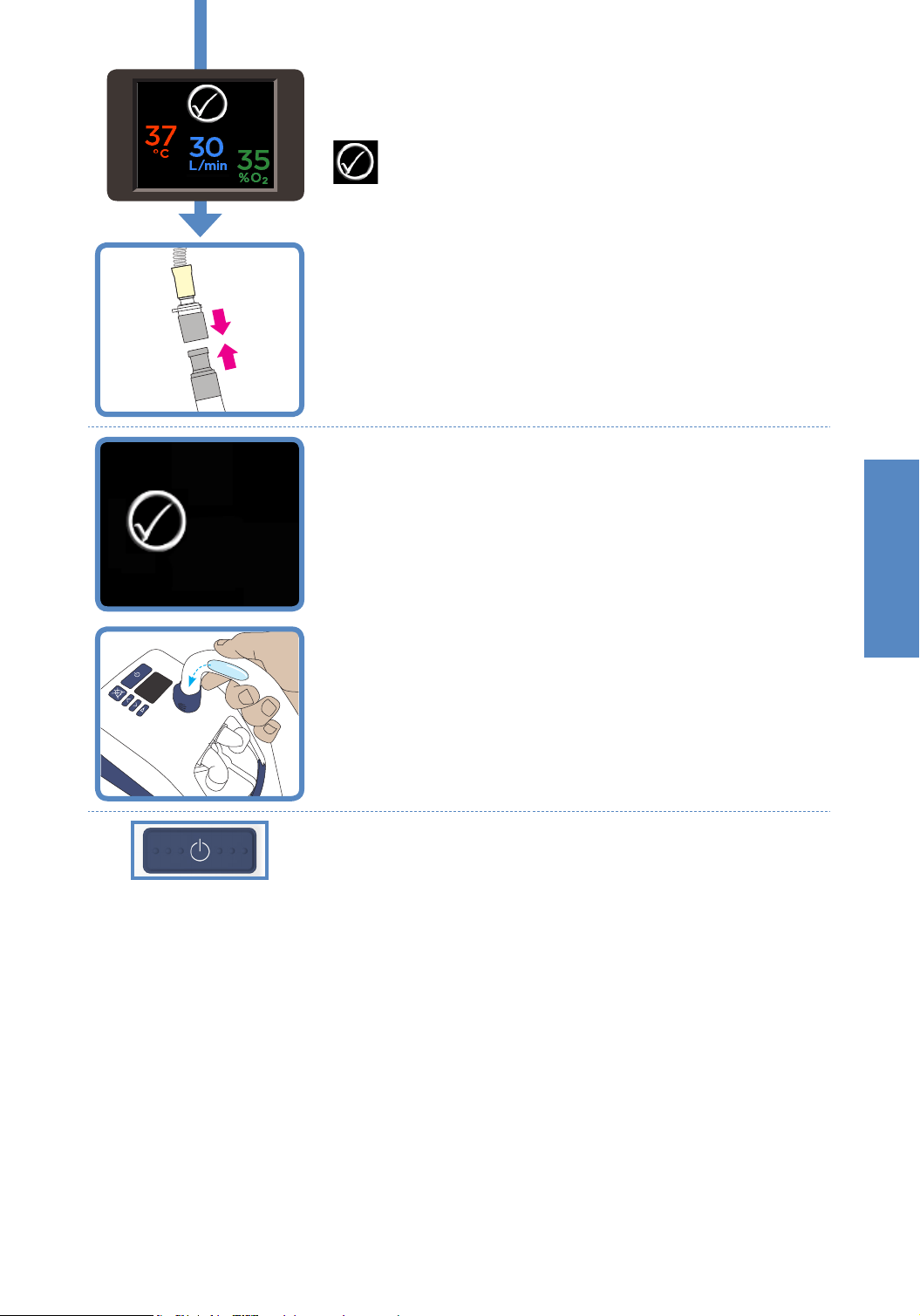

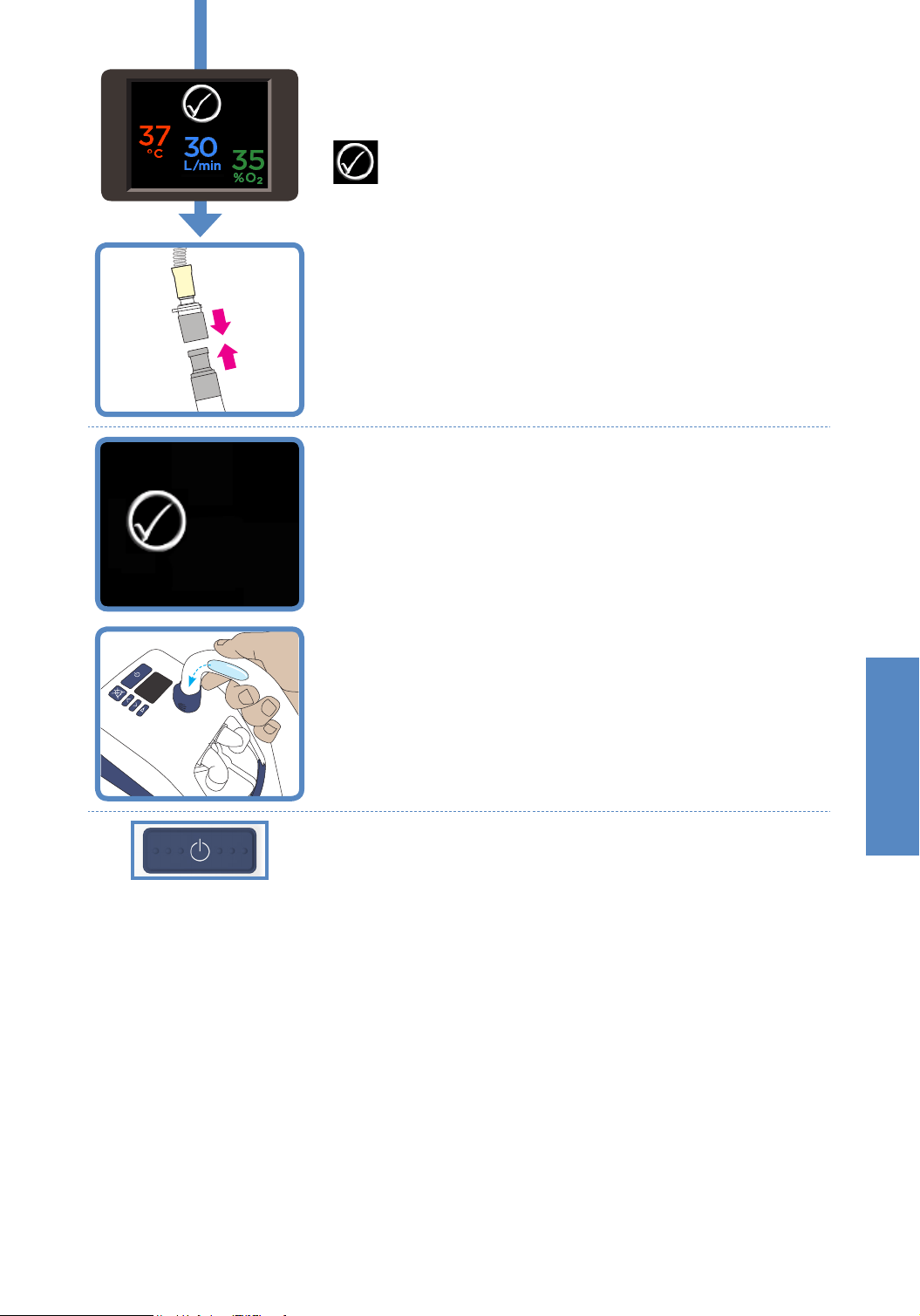

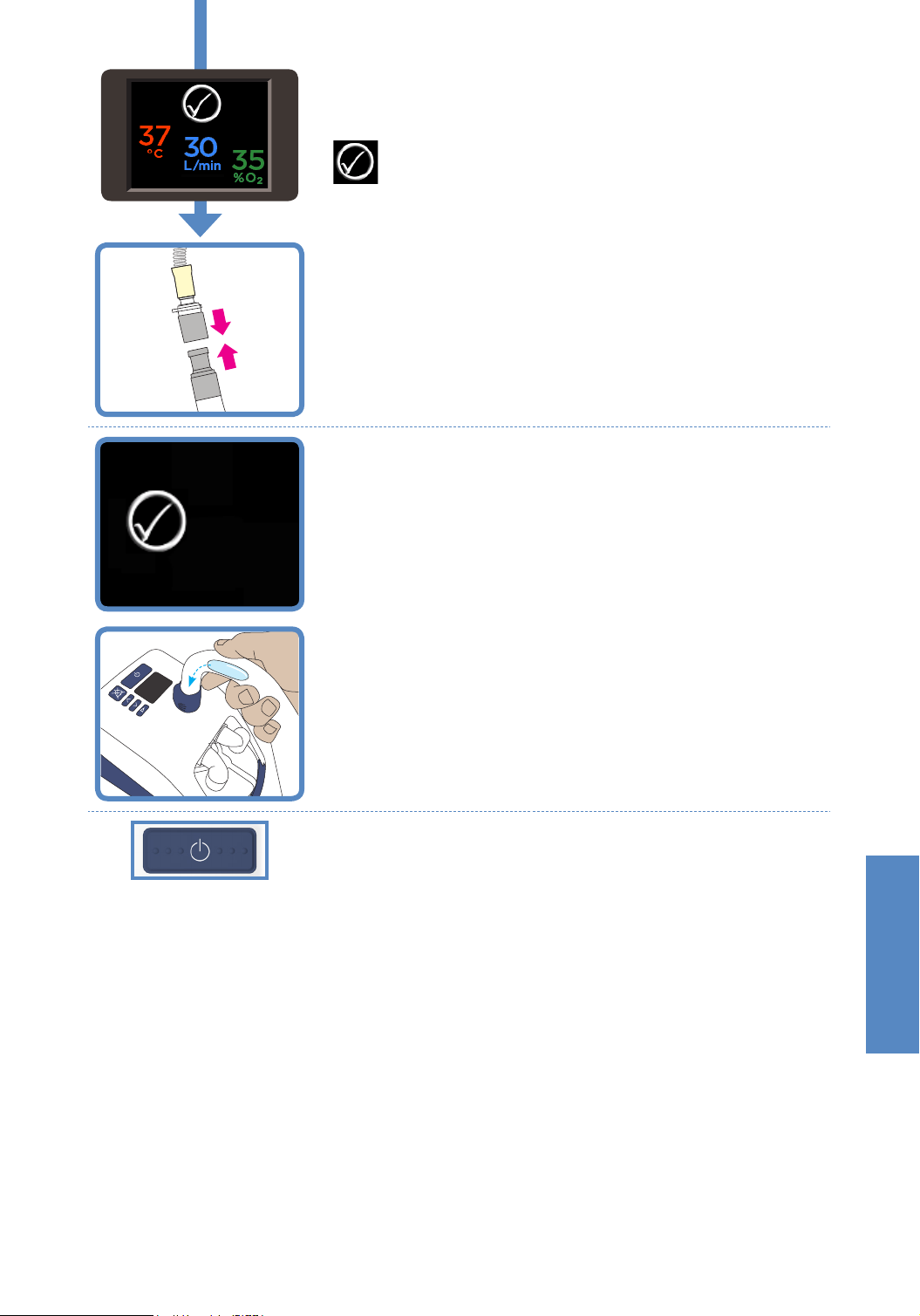

6. CONNECT YOUR PATIENT
Wait until the “Ready for use” symbol is displayed on the Summary
screen.
“Ready for use” symbol
Connect the patient interface to the heated breathing tube.
Monitor the flow and oxygen values displayed on the Summary screen.
Adjust the level of oxygen from the oxygen source as necessary.
When the patient first uses the unit, the air will feel warm. This is
normal. The patient should continue to breathe normally through the
nose and/or mouth, or tracheostomy.
7. DURING USE
If the “Ready for use” symbol has been displayed for 1 minute and no
button has been pushed in this time, a screensaver will be launched.
English
If excess condensate accumulates in the heated breathing tube, drain by
lifting the patient end of the tube, allowing the condensate to run into
the water chamber.
8. AFTER USE
Switch o the unit by pressing the On/O button.
A – 9
Page 14
ALARMS
The AIRVO 2 has visual and auditory alarms to warn you about interruptions to your patient’s treatment.
These alarms are generated by an intelligent alarm system, which processes information from the sensors
and target settings of the unit and compares this information to pre-programmed limits.
ALARM SIGNALS
Symbols Meaning
Visual alarm signal
Alarm condition.
(message)
Audio paused.
Auditory alarm signal
3 beeps in 3 seconds.
Repeated every 5 seconds.
Press this button to mute the auditory alarm for 115 seconds.
The auditory alarm can be reactivated by pressing this
button again.
ALARM CONDITIONS
All of the alarms listed below have been assessed as “Medium Priority”. These priorities have been
allocated for an operator’s position within 1 meter of the device. The unit also uses an internal priorityranking system. If multiple alarm conditions occur simultaneously, the unit will display the highest-priority
alarm.
The following table lists all of the alarm conditions from highest-priority to lowest priority, their causes,
possible solutions and delays. Alarm conditions that aect oxygen delivery require an immediate response
to assess the patient’s saturation levels. Alarm conditions that aect humidity delivery require a prompt
response to assess potential drying of mucus and associated blockages.
Message Meaning
Fault
(E###)
Check tube
Check for
leaks
Check for
blockages
O2 too low
O2 too high
The unit has detected an internal fault and has shut itself down.
Switch the unit o and then restart. If the problem persists, note the fault
code and contact your Fisher & Paykel Healthcare representative.
The unit cannot detect the heated breathing tube.
Check that the heated breathing tube is not damaged and that it is
plugged in correctly. If the problem persists, then change the heated
breathing tube.
The unit has detected a leak in the system.
The most likely cause is that the water chamber has been removed or has
not been pushed into place correctly.
Check that the heated breathing tube is not damaged and that it is
plugged in correctly.
Check that the nasal interface is fitted.
Check that the filter is fitted.
The unit has detected a blockage in the system.
Check the heated breathing tube or patient interface for blockage.
Check the air filter and filter holder for blockage.
Check whether the unit should be in Junior Mode. If the patient will be
using an Optiflow Junior nasal cannula (OPT316/OPT318), you must
activate Junior Mode.
The measured oxygen level has fallen below the allowed limit.
Check that the oxygen source is still correctly connected.
Adjust the level of oxygen from the oxygen source as necessary.
The measured oxygen level has exceeded the allowed limit.
Adjust the level of oxygen from the oxygen source as necessary.
Aects
delivery of:
Oxygen,
humidity.
Oxygen,
humidity.
Oxygen,
humidity.
Oxygen,
humidity.
Oxygen < 20 seconds
Oxygen < 20 seconds
Delays
< 5 seconds
< 5 seconds
< 5 seconds
< 10 seconds
A – 10
Page 15
(continued)
Message Meaning
Cannot
reach target
flow
The unit cannot reach the target flow setting.
Check the heated breathing tube or patient interface for blockage.
Check whether the target flow setting is too high for the patient interface
being used (refer to “Setting up AIRVO 2” - ”Select Patient Interface”).
The unit will choose appropriate new target settings. You will be prompted
for acknowledgement.
WARNINGS
• The oxygen concentration delivered to the patient can be aected by
changes to the flow setting. Adjust the level of oxygen from the oxygen
source as necessary.
Check water
Cannot
reach target
temperature
The chamber has run out of water.
When a chamber runs dry, the chamber float may be damaged. Replace
the chamber and water bag. [Twenty seconds after the chamber is
removed, the “Check for leaks” alarm is activated (see above). When the
chamber is replaced, the unit enters Warm-up Mode and resumes normal
operation.]
To ensure continual humidification, always ensure that the water chamber
and/or water bag are not allowed to run out of water.
The unit cannot reach the target temperature setting.
You will be prompted for acknowledgement.
The most likely cause for this is that the unit is operating at a high flow
rate in low ambient conditions. Consider decreasing the target flow
setting.
WARNINGS
• The oxygen concentration delivered to the patient can be aected by
changes to the flow setting. Adjust the level of oxygen from the oxygen
source as necessary.
Check
operating
conditions
[Power out]
The unit has detected that it is operating in unsuitable ambient conditions.
Do not use the device when the ambient temperature is less than 10°C.
Do not use the device when the ambient temperature is greater than
30°C.
This alarm may be caused by a sudden change in ambient conditions
(eg. storing the unit in a cold place then using it in a warm place). Leave
the unit running for 30 minutes. Switch the unit o and then restart.
The unit has been disconnected from the mains power supply.
No visual alarm. The auditory alarm will sound for 120 seconds.
Aects
delivery of:
Oxygen
Humidity
Humidity
Humidity
Oxygen,
humidity.
Delays
10 +/- 1
minutes
Flows above
20 L/min:
< 20 minutes
Flows of
and below
20 L/min:
< 40 minutes
30 +/- 3
minutes
60 +/- 6
seconds
< 5 seconds
English
ALARM LIMITS
Most alarm limits are pre-programmed. The exceptions are listed below. These alarm limits may be
changed to other values by authorized personnel. Changes will be preserved during or after any power
loss.
Alarm
condition
O2 too low 21% O
O2 too high 95% O
Factory-set
alarm limit
2
2
Possible preset
values
21 – 25% O
30 – 100% O
2
2
WARNINGS
• A hazard can exist if dierent alarm presets are used on dierent units within any single area, eg. an intensive care unit.
• Alarm limits set to extreme values can render the alarm system useless.
CHECKING ALARM SYSTEM FUNCTIONALITY
The functionality of the alarm system can be checked at any time when the unit is turned on.
Remove the heated breathing tube. You should see the “Check tube” visual alarm signal and hear the
auditory alarm signal. If either alarm signal is absent, do not use the unit. Contact your Fisher & Paykel
Healthcare representative.
AUDITORY INFORMATION SIGNALS
In addition to auditory alarm signals, auditory information signals are provided. These are described below.
Melody Meaning
Ascending sequence of 5 tones The “Ready for use” symbol has appeared
Ascending sequence of 3 tones Activation/deactivation of Junior Mode
Single tone every 5 seconds Measured oxygen level > 95%, OR,
Measured oxygen level > 32% at turn-o
A – 11
Page 16
4. REPROCESSING
The AIRVO 2 must be cleaned and disinfected between patients according to the instructions in the
Disinfection Kit Manual (900PT600).
This should take place as soon as possible after use. The unit utilizes warmed water and can pose a risk of
bacterial colonization and patient infection if cleaning, disinfection and replacement procedures are not
followed.
Standard aseptic techniques to minimize contamination should be followed when handling the unit
and accessories. This includes proper hand-washing, avoiding hand contact with connection ports, safe
disposal of the used consumables and suitable storage of the unit after cleaning and disinfection.
SCHEDULE FOR CHANGING ACCESSORIES
The accessories for the unit must be changed frequently to avoid the risk of infection. Parts should be
replaced immediately if they are damaged or discolored; otherwise they must be replaced within the
periods shown in the following table.
Maximum
period of use
All patient interfaces
OPT316 Nasal Cannula - Infant
1 week
(single-patient
use)
2 weeks
(single-patient
use)
3 months
or
OPT318 Nasal Cannula - Pediatric
OPT842 Nasal Cannula - Small
OPT844 Nasal Cannula - Medium
OPT846 Nasal Cannula - Large
OPT870 Tracheostomy Interface
RT013 Mask Interface Adapter - 22mm
All tube & chamber kits
900PT501 Heated breathing tube, MR290 auto-fill chamber and adapter
900PT531 Heated breathing tube, MR290 auto-fill chamber and adapter
(for use with OPT316/318 only)
900PT913 Air filter
(or more often if significantly discolored)
1000 hours

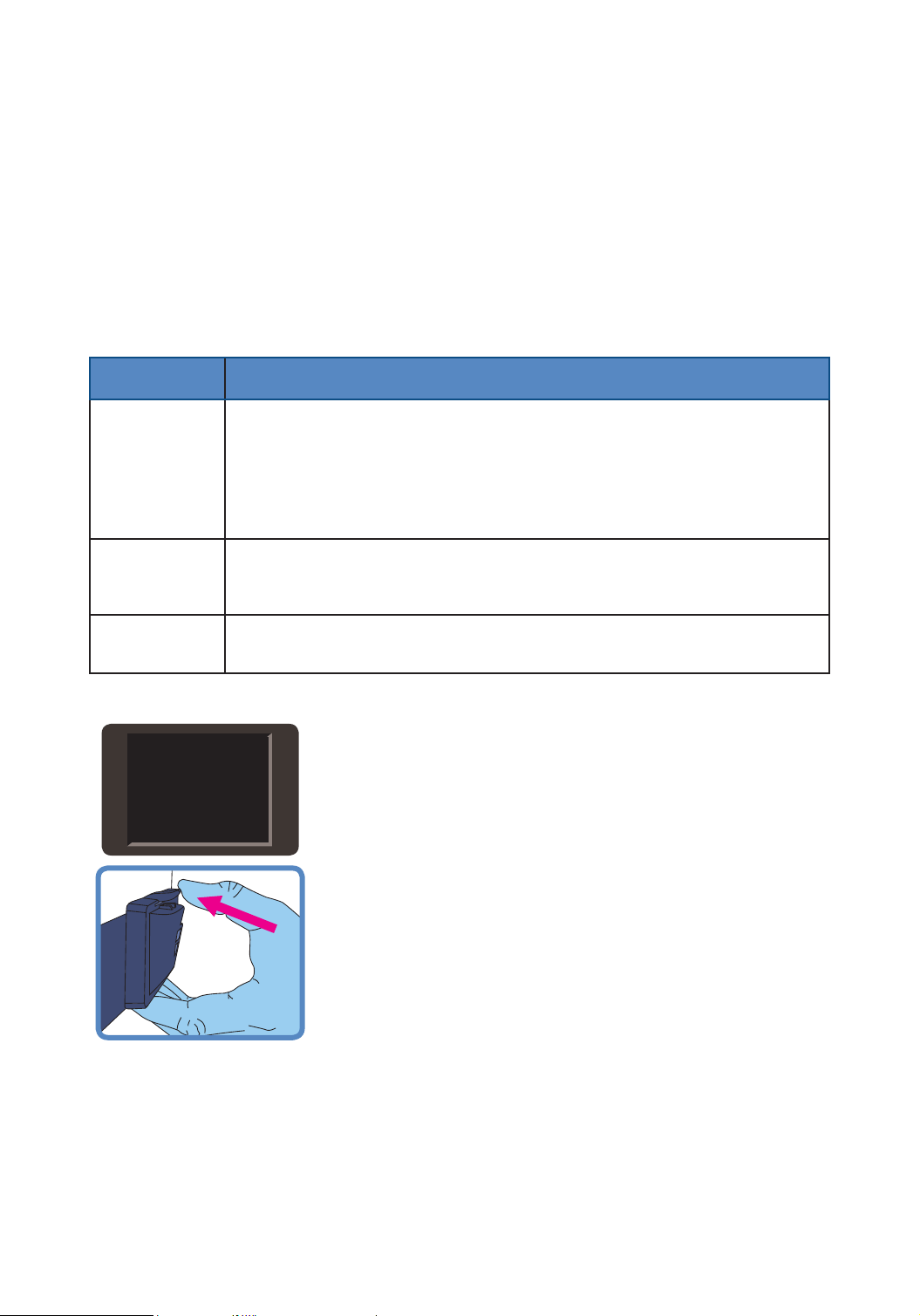

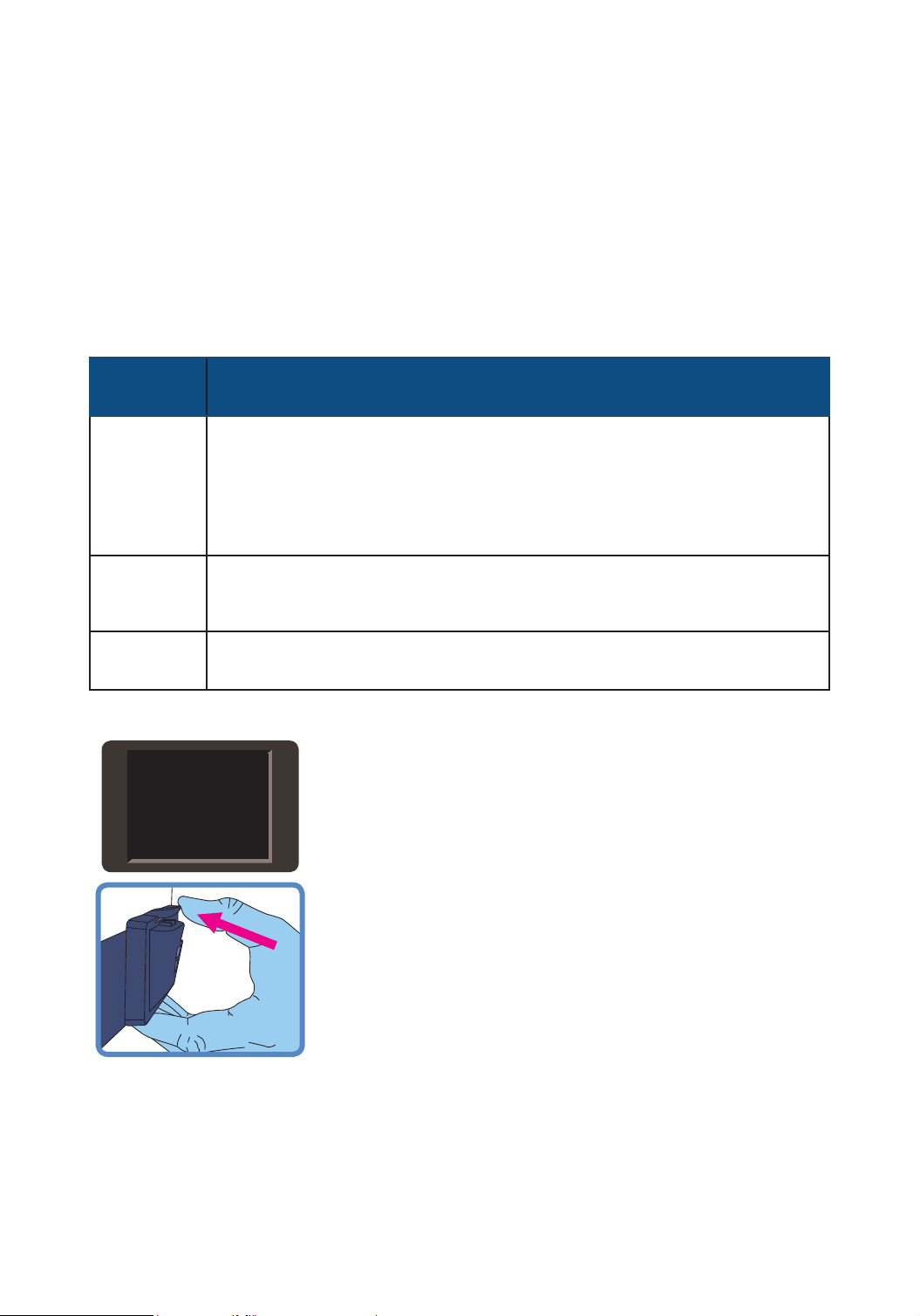

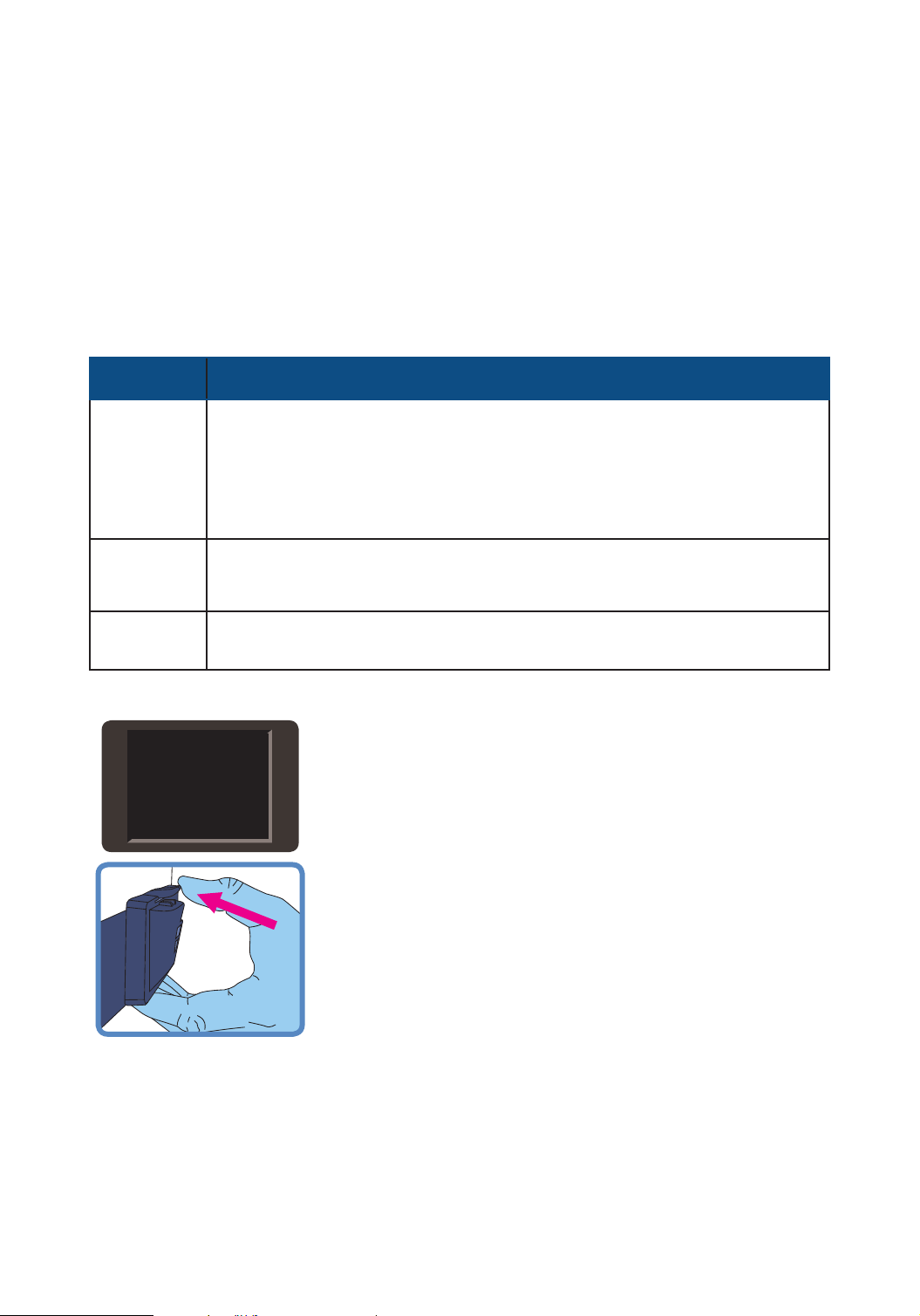

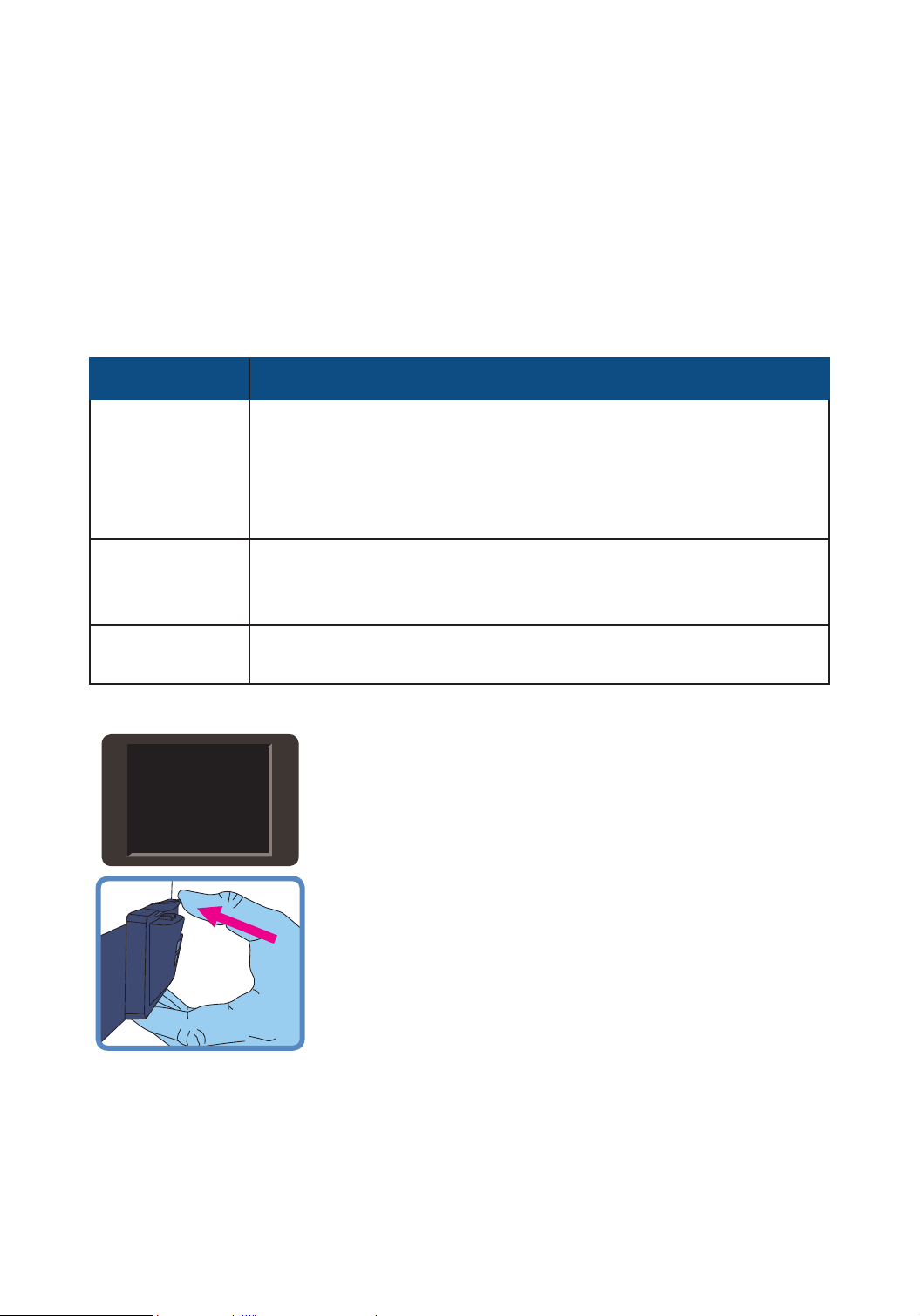

FILTER REPLACEMENT
Air lter change
due
Part number and description
If the unit tells you that a filter change is due:
1. Take the filter holder from the back of the unit and remove the filter.
2. Replace the old filter with a new one.
3. Reattach the filter holder to the unit (clip the bottom of the filter
holder in first, then rotate it upwards until the top clips into place).
4. Press the Mode button to move on to the next screen.
SERVICING
This device contains no serviceable parts.
A – 12
Page 17
5. TECHNICAL INFORMATION
SYMBOL DEFINITIONS
Caution
Hot Surfaces
Type BF
Applied Part
ATTENTION
Consult
accompanying
documents
Do not
throw away
Drip Proof Alternating
PRODUCT SPECIFICATIONS
Dimensions 295 mm x 170 mm x 175 mm
Weight 2.2 kg (4.8 lb) unit only,
Supply frequency 50-60 Hz
Supply voltage/current 100-115 V 2.2 A (2.4 A max)
Sound pressure level
Auditory alarm pause
Serial port The serial port is used for
(11.6” x 6.7” x 6.9”)
3.4 kg (7.5 lb) packaged in bag
incl. accessories
220-240 V 1.8 A (2.0 A max)
Alarms exceed 45dbA @ 1 m
115 seconds
downloading product data,
using F&P Infosmart™ software.
Current
Class ll
Double
Insulated
Power
On/Off
(Standby)
93/42/EEC
Class IIa
Humidity >33 mg/L at 37 °C target
>10 mg/L at 34 °C target
>10 mg/L at 31 °C target
Maximum temperature
of delivered gas
Maximum flow range
(default)
Maximum flow range
(Junior Mode)
Maximum oxygen input
43 °C (109 °F)
10-60 L/min
2-25 L/min
60 L/min
Warm-up time 10 minutes to 31 °C (88 °F),
30 minutes to 37 °C (98.6 °F)
using a MR290 chamber with
flow rate of 35 L/min and
starting temperature 23 ± 2 °C
(73 ± 3 °F)
Oxygen analyzer
accuracy
< ± (2.5% + 2.5% of gas level)
(within the range 25-95% O2)
Operating conditions:
18-28 °C (64-82 °F),
30-70% RH
English
Designed to conform to the requirements of:
IEC 60601-1
UL 60601-1
CSA C22.2/No. 601.1
AS 3200.1.0
EN 60601-1
The unit complies with the electromagnetic compatibility requirements of IEC 60601-1-2. In
certain circumstances, the unit may aect or be aected by nearby equipment due to the
eects of electromagnetic interference. If this should happen, try moving the unit or the
location of the unit causing interference, or alternatively consult your healthcare provider.
Accessory equipment connected to the serial port of the device must be certified to either IEC 60601-1 or IEC
60950-1. Furthermore all configurations shall comply with the system standard IEC 60601-1-1. Anyone who connects
additional equipment to the signal input part or signal output part configures a medical system and is therefore
responsible for ensuring that the system complies with the requirements of the system standard IEC 60601-1-1. If in
doubt, consult the technical services department or your local representative.
OPERATING CONDITIONS
Ambient temperature 18 - 28 °C (64 - 82 °F)
Humidity 10 - 95% RH
Altitude 0 - 2000 m (6000 ft)
Mode of operation Continuous operation
STORAGE AND TRANSPORT CONDITIONS
The unit should be stored and transported in environmental conditions of -10 °C to 60 °C (14 °F to 140 °F),
10 to 95% RH, non-condensing.
DISPOSAL INSTRUCTIONS
Unit Disposal Instructions
This unit contains electronics. Please do not discard with regular waste. Return to Fisher & Paykel
Healthcare or dispose according to local guidelines for disposing of electronics. Dispose according to Waste
Electrical and Electronic Equipment (WEEE) directive in European Union.
Consumables Disposal Instructions
Place the interface, breathing tube and chamber in a waste bag at the end of use. Hospitals should discard
according to their standard method for disposing of contaminated product.
A – 13
Page 18
ERSTE SCHRITTE
• Diese Bedienungsanleitung ist für medizinisches Fachpersonal bestimmt.
• Diese Bedienungsanleitung gilt für AIRVO 2-Einheiten mit einer Charge 130621 oder höher.
• Lesen Sie diese Bedienungsanleitung einschließlich sämtlicher Warnhinweise. Andernfalls kann es zu
Verletzungen kommen. Sehen Sie sich außerdem die AIRVO2-Videoanleitung an. Bewahren Sie beides zur
späteren Einsichtnahme auf.
• Bevor der AIRVO 2 zum ersten Mal angewendet wird, muss er gemäß den Anweisungen im Technischen
Handbuch des AIRVO 2 eingerichtet werden.
• Zwischen verschiedenen Patienten ist der AIRVO 2 zu reinigen und zu desinfizieren, wie in der
Gebrauchsanleitung für den Desinfektionssatz (900PT600) beschrieben.
• Für weitere Beratung wenden Sie sich bitte an Ihre Fisher & Paykel Healthcare Vertretung.
INHALTSVERZEICHNIS
1. Übersicht ...................................................................................................................................................... B - 2
Verwendungszweck .................................................................................................................................................................. B - 2
Warnhinweise ............................................................................................................................................................................... B - 2
AIRVO 2 und Zubehör ............................................................................................................................................................. B - 3
2. Einrichten des AIRVO 2 ......................................................................................................................... B - 4
3. Betrieb des AIRVO 2 ............................................................................................................................... B - 6
Soll-Taupunkttemperatur ......................................................................................................................................................... B - 7
Sollflussrate .................................................................................................................................................................................. B - 7
Sauersto ....................................................................................................................................................................................... B - 8
Alarme ......................................................................................................................................................................................... B - 10
Deutsch
4. Aufbereitung ............................................................................................................................................... B - 12
Zeitplan für das Auswechseln des Zubehörs ................................................................................................................... B - 12
Auswechseln des Filters ........................................................................................................................................................... B - 12
Wartung ......................................................................................................................................................................................... B - 12
5. Technische Daten ..................................................................................................................................... B - 13
B – 1
Page 19
1. ÜBERSICHT
Der AIRVO 2 ist ein Atemgasbefeuchter mit integriertem Flowgenerator, der spontan atmenden Patienten
über verschiedene Patientenschnittstellen angewärmte und befeuchtete Atemgase zuführt.
VERWENDUNGSZWECK
Der AIRVO 2 ist für die Behandlung von spontan atmenden Patienten geeignet, die von der Zufuhr von
erwärmten, befeuchteten High-Flow-Atemgasen profitieren können. Das Gerät ist auch für Patienten
geeignet, deren obere Atemwege umgangen wurden. Je nach Patienten-Interface kann die Flowrate
2-60L/min betragen. Der AIRVO 2 ist für Patienten in Krankenhäusern und in Langzeitpflegeeinrichtungen
vorgesehen.
Laut US-Bundesgesetz darf dieses Gerät nur vom einem Arzt oder auf ärztliche Anordnung verkauft werden.
WARNHINWEISE
!
• Die nasale Zufuhr von Atemgasen führt zu einem Flow-abhängigen positiven Atemwegsdruck (PAP).
Dies muss beachtet werden, wenn PAP unerwünschte Ereignisse für den Patienten auslösen könnte.
• Das Gerät dient nicht der künstlichen Lebenserhaltung.
Um Verbrennungen vorzubeugen:
• Das Gerät ist nur mit den in dieser Bedienungsanleitung empfohlenen Patientenschnittstellen,
Wasserkammern und Beatmungsschläuchen zu verwenden.
• Eine schwere Verletzung, einschließlich Infektion, kann auftreten, wenn Beatmungsschlauch oder
Patienten-Interface über den angegebenen Zeitraum hinaus benutzt werden.
• Vor der Verwendung des Geräts mit Sauersto lesen Sie bitte alle Warnungen im Abschnitt „Sauersto“
dieser Bedienungsanleitung.
• Benutzen Sie das Gerät keinesfalls, wenn:
• der beheizte Beatmungsschlauch beschädigt ist und Löcher, Risse oder Knicke aufweist,
• das Gerät nicht ordnungsgemäß funktioniert,
• die Gehäuseschrauben gelockert wurden.
• Der Luftdurchfluss durch Gerät und Schlauch darf nicht behindert werden.
• Das Gerät sollte so aufgestellt werden, dass es von allen Seiten gut belüftet ist.
• Die Belüftungsönungen des Gerätes dürfen keinesfalls blockiert sein. Stellen Sie das Gerät darum nicht
auf weiche Unterlagen, z. B. Bett oder Sofa, wo der Filterbereich blockiert werden kann. Sorgen Sie dafür,
dass die Önungen frei von Fusseln, Haaren, usw. sind.
Um Stromschläge zu vermeiden:
• Das Gerät sollte nicht an einem Ort aufbewahrt oder benutzt werden, wo es ins Wasser fallen oder
gezogen werden kann. Wenn Wasser in das Gerät eingedrungen ist, ziehen Sie sofort das Netzkabel aus
der Steckdose und benutzen Sie es nicht mehr.
• Benutzen Sie das Gerät keinesfalls, wenn:
• das Gerät fallen gelassen wurde oder beschädigt ist,
• Netzkabel oder Stecker beschädigt ist,
• das Gerät ins Wasser gefallen ist.
• Vermeiden Sie die unnötige Trennung des Netzkabels von der Rückseite des Geräts. Wenn eine Trennung
nötig ist, halten Sie den Anschluss beim Herausziehen fest. Nicht direkt am Netzkabel ziehen.
• Abgesehen von den nachstehend beschriebenen Fehlern bringen Sie das Gerät zur Prüfung und Reparatur
stets zu einem autorisierten Kundendienstzentrum.
Um der Gefahr des Erstickens oder Inhalierens eines Fremdkörpers vorzubeugen:
• Achten Sie darauf, dass beim Betrieb des Gerätes ein Luftfilter vorhanden ist.
• Es dürfen keinerlei Gegenstände in den Schlauch bzw. die Önungen eingeführt werden.
Sonstiges Zubehör:
• Benutzen Sie das Gerät nicht bei Zimmertemperaturen über 30 °C (86 °F) oder unter 10 °C (50 °F), da es
sich selbsttätig ausschalten könnte. Bei Temperaturen unter 18 °C (64 °F) und über 28 °C (82 °F) ist die
Feuchtigkeitsabgabe beeinträchtigt.
• Das Gerät ist nicht für den Gebrauch in Gegenwart entflammbarer Narkosegasmischungen mit Luft oder
Sauersto oder Distickstomonoxid geeignet.
B – 2
Page 20
AIRVO 2 UND ZUBEHÖR
KLINIK-
STÄNDER
ABLAGE FÜR
STANGENMONTAGE
AN/AUS (STANDBY)
AUDIO PAUSE
HOCH
RUNTER
MODUS
DISPLAY
SAUERSTOFF-
EINLASS
Beheizter
Beatmungs-
schlauch
ADAPTERANSCHLUSS FÜR DEN
BEHEIZTEN BEATMUNGSSCHLAUCH
MESSPUNKT DER ANGEZEIGTEN
Patienten-Interface
TAUPUNKTTEMPERATUR
NETZKABEL und
ANSCHLUSSSTECKER
FILTERABDECKUNG
LUFTFILTER
Schlauch- u. Kammerset Interfaces
900PT531 Beheizter
900PT501 Beheizter
Beatmungsschlauch,
selbstbefüllende Kammer
MR290 mit Adapter
(10er-Packung)
Beatmungsschlauch,
selbstbefüllende Kammer
MR290 mit Adapter
(10er-Packung)
SERIELLER
PORT
AIRVO 2
(PT101EW)
HEIZ-
PLATTE
Schlauch- u. Kammersets und Patienten-Interfaces
OPT316 Nasenkanüle - Kleinkind (20er-Packung)
à
OPT318 Nasenkanüle - Kind (20er-Packung)
OPT842 Nasenkanüle - klein (20er-Packung)
OPT844 Nasenkanüle - mittel (20er-Packung)
à
OPT846 Nasenkanüle - groß (20er-Packung)
OPT870 Tracheostomie-Direktanschluss (20er-Packung)
RT013 Maskenadapter- 22mm (20er-Packung)
FINGERSCHUTZ
SELBSTBEFÜLLENDE
WASSERKAMMER
(MR290; mit Adapter)
KAMMERAN-
SCHLÜSSE
Deutsch
Wasserkammer
Reinigung und Desinfektion
900PT600 Desinfektions-Kit
900PT601 Desinfektionsfilter (2er-Packung)
900PT602 Reinigungsstäbchen (20er-Packung)
900PT603 Schmutzabweisende Aufbewahrungshülle
(20er-Packung)
Sonstiges Zubehör
900PT405 Ablage für Stangenmontage
900PT421 Klinikständer
900PT422 Sauerstozufuhrsatz mit Verlängerung
900PT912 Filterhalter
900PT913 Luftfilter (2er-Packung)
OPT012 Wigglepads (OPT316/OPT318)
(20er Packung)
OPT014 Sauerstoschlauch (Optiflow Junior)
B – 3
Page 21
2. EINRICHTEN DES AIRVO 2
H2O
1. ERSTE SCHRITTE
Der AIRVO 2 ist auf einer Ablage für die Säulenmontage (900PT405) unterhalb der
Kopfhöhe des Patienten zu montieren.
Önen Sie die Verpackung des Schlauch- und Kammersets (beheizter
Beatmungsschlauch, selbstbefüllende Kammer MR290 und Adapter).
2. WASSERKAMMER BEFESTIGEN
Nehmen Sie die blauen Portkappen von der Kammer ab, indem Sie die Abrisslasche
nach oben ziehen. Dann nehmen Sie den Halter des Wasserzufuhrschlauches ab.
Setzen Sie den mitgelieferten Adapter fest auf die beiden vertikalen
Kammeranschlüsse auf und befestigen Sie den Wasserzufuhrschlauch ander dafür
vorgesehenen Stelle.
Zum Aufsetzen der Wasserkammer auf das Gerät drücken Sie den Fingerschutz
herunter und schieben Sie die Kammer auf. Achten Sie dabei auf die blauen
Kammeranschlüsse.
Schieben Sie die Kammer fest auf, bis der Fingerschutz einrastet.
WARNHINWEISE
Um Verbrennungen vorzubeugen:
• Das Gerät darf nicht eingeschaltet werden, wenn die Wasserkammer nicht aufgesetzt ist.
• Das in der Kammer befindliche Wasser heizt sich während des Betriebs auf. Beim
Abnehmen und Entleeren der Kammer ist deshalb Vorsicht angezeigt.
• Das Berühren von Heizplatte, Wasserkammer und Kammerbasis ist während des
Betriebs zu vermeiden.
Um Stromschläge zu vermeiden:
• Wenn das Gerät mit gefüllter Wasserkammer bewegt wird, sollte es nicht geneigt
werden, damit kein Wasser in das Gehäuse eindringen kann.
• Vor dem Transport des Gerätes ist die Wasserkammer vollständig auszuleeren.
VORSICHTSHINWEISE
Um die optimale Therapie sicherzustellen (Nur MR290):
• Die selbstbefüllende Kammer MR290 darf nicht verwendet werden, wenn sie
fallen gelassen wurde oder trocken gelaufen ist, so dass der Alarm „Kammer leer“
ausgelöstwurde.
3. WASSERBEUTEL ANSCHLIESSEN
Hängen Sie den Sterilwasserbeutel etwa 20 cm (8 in.) oberhalb des Gerätes an und
stecken Sie den Dorn in den dafür vorgesehenen Anschluss an der Beutelunterseite
ein. Önen Sie die Belüftungskappe an der Seite des Beuteldorns. Nun befüllt sich
die Kammer automatisch bis zum erforderlichen Stand, der erhalten bleibt, bis der
Wasserbeutel leer ist.
Um eine gleichbleibende Befeuchtung zu gewährleisten, muss stets sichergestellt
werden, dass das Wasser in der Wasserkammer und/oder dem Wasserbeutel nicht
ausgeht.
Prüfen Sie, dass Wasser in die Kammer fließt und der Wasserstand unterhalb der
Markierung bleibt. Sollte der Wasserstand bis über die Markierung steigen, muss die
Kammer umgehend gewechselt werden.
MR290: Flussrate/Betriebszeit (Sterilwasserbeutel, 2 Liter)
L/min
2 5 10 15 20 25 30 35 40 45 50 55 60
379 152 76 51 38 30 25 22 19 17 15 14 13
Std
B – 4
Page 22
2
2
10
10
10
10
10
4. EINSETZEN DES BEHEIZTEN BEATMUNGSSCHLAUCHS
An einem Ende des beheizten Beatmungsschlauches befindet sich eine blaue
Kunststomanschette. Heben Sie die Manschette an und schieben Sie den Adapter
auf das Gerät. Schieben Sie die Manschette wieder herunter, um den Verschluss
herzustellen.
WARNHINWEISE
Um Verbrennungen vorzubeugen:
• Beatmungsschlauch und Interface dürfen in keiner Weise modifiziert werden.
• Den Beatmungsschlauch nicht für längere Zeit in direkten Kontakt mit der Haut
kommen lassen.
• Eine schwerwiegende Verletzung kann auftreten, wenn das Patienten-Interface auf
mehr als Zimmertemperatur erwärmt wird, z. B. durch eine Decke oder Erhitzen in
einem Inkubator oder Platzierung unter einem Heizstrahler für Neugeborene.
• Benutzen Sie keine Isoliermanschette oder ähnliches Zubehör, das nicht von
Fisher & Paykel Healthcare empfohlen wurde.
VORSICHTSHINWEISE
• Positionieren Sie den beheizten Beatmungsschlauch, entfernt von jeglichen
elektronischen Überwachungs-Elektroden (EEG, EKG, EMG usw.), um eine mögliche
Interferenz mit dem überwachten Signal zu minimieren.
5. AUSWÄHLEN DES PATIENTEN-INTERFACE
Der AIRVO 2 eignet sich für verschiedene Patienten-Interfaces. Lesen Sie die separate Bedienungsanleitung für das
verwendete Patienten-Interface, einschließlich sämtlicher Warnhinweise.
Deutsch
Nasenkanüle Tracheostomie-
Maskenadapter
Interface
OPT842
OPT844
OPT846
Die nachfolgende Tabelle zeigt, welche Einstellungen für die Soll-Taupunkttemperatur und die Soll-Flussrate für diese
Interfaces geeignet sind.
OPT316, OPT318
(Siehe „Betrieb des
AIRVO 2“ - „Junior-Modus“)
OPT870 RT013 (mit Maske)
Bitte beachten Sie, dass der RT013Maskenadapter nur für belüftete Masken
vorgesehen ist. Unbelüftete Masken dürfen
damit nicht benutzt werden.
Niedrige Umgebungstemperaturen können verhindern, dass das Gerät bei hohen Soll-Flussraten eine Solltemperatur von
37 °C erreicht. Hierbei kann es helfen, die Soll-Flussrate niedriger einzustellen.
WARNHINWEISE
Um Verbrennungen vorzubeugen:
• Beatmungsschlauch und Interface dürfen in keiner Weise modifiziert werden.
• Es dürfen nur die hier genannten Interfaces verwendet werden.
B – 5
Page 23
3. BETRIEB DES AIRVO 2
1. GERÄT EINSCHALTEN
Schließen Sie das Netzkabel des Geräts an das Stromnetz an. Der Stecker am
anderen Ende des Netzkabels sollte gut an der Rückseite des Geräts gesichert sein.
WARNHINWEISE
Um Stromschläge zu vermeiden:
• Vergewissern Sie sich, dass das Gerät trocken ist, bevor es an die
Stromversorgung angeschlossen wird.
Zum Einschalten des Geräts betätigen Sie die Ein/Aus-Taste.
2. DESINFEKTIONSSTATUS PRÜFEN
Das Gerät zeigt an, ob es gefahrlos bei einem neuen Patienten
eingesetzt werden kann.
Letzte
Desinfektion:
#16
Dieser AIRVO 2 kann gefahrlos bei einem neuen Patienten eingesetzt werden.
Dieser AIRVO 2 wurde seit dem letzten Einsatz nicht gereinigt und desinfiziert.
Dieser AIRVO 2 kann NICHT gefahrlos bei einem neuen Patienten eingesetzt werden.
3. AUFWÄRMEN
Das Gerät beginnt sich aufzuwärmen. Auf dem Display erscheinen dieaktuellen
Taupunkttemperatur-, Flussraten- und Sauerstowerte. Derangezeigten
Zahlenwerte pulsieren, bis die jeweiligen Sollwerte erreicht sind.
Dieser Bildschirm heißt „Übersichtsschirm“.
4. JUNIOR-MODUS
Wenn für den Patienten die Verwendung einer Optiflow Junior-Nasenkanüle
(OPT316/OPT318) vorgesehen ist, müssen Sie den Junior-Modus aktivieren.
Beim Junior-Modus sind die Sollwerte auf folgende Werte begrenzt: 34 °C und
2-25L/min (einstellbar in Schritten von 1 L/min).
Aktivieren des Junior-Modus:
Die Modus-Taste 5 Sekunden gedrückt halten.
Neue Sollwerte
Die Sollwerte für die Taupunkttemperatur und die
Neue
Sollwerte
Flussrate werden automatisch geändert. Die bunten
Symbole, die in den Bildschirmecken eingeblendet sind,
zeigen an, dass sich das Gerät im Junior-Modus befindet.
B – 6
Gehen Sie genauso vor, um den Junior-Modus zu
deaktivieren: die Modus-Taste 5 Sekunden lang
gedrückthalten.
Page 24
5. SOLLWERTE KONFIGURIEREN
Durch Drücken der Modus-Taste können Sie die eingestellten Sollwerte anzeigen.
Diese Einstellungen sind standardmäßig gesperrt.
SOLL-TAUPUNKTTEMPERATUR
Beim AIRVO 2 können Sie drei Soll-Taupunkttemperaturen einstellen:
• 37 °C (98,6 °F)
• 34 °C (93 °F) (falls Compliance bei 37 °C problematisch ist)
• 31 °C (88 °F) (nur für Gesichtsmasken).
Unter folgenden Bedingungen können Sie u. U. nicht auf alle Einstellungen zugreifen:
• Gerät befindet sich im Junior-Modus (begrenzt auf 34 °C),
• Gerät wurde ursprünglich mit engeren Grenzwerten eingerichtet.
Der AIRVO 2 wird nach jedem Desinfektionszyklus auf seine Standardeinstellung
(37 °C) zurückgesetzt.
Ändern der Soll-Taupunkttemperatur:
Halten Sie die Pfeiltasten (oben/unten) 3 Sekunden
gedrückt, um die Einstellung zu „entsperren“.
Anstelle des Schlosses erscheint daraufhin ein Pfeil,
der die verfügbaren Mindest- und Höchstwerte anzeigt.
Drücken Sie die Pfeiltasten (oben/unten), um einen neuen
Wert einzustellen.
Nach Beendigung des Vorgangs drücken Sie auf die
Modus-Taste, um die Einstellung wieder zu sperren.
Das Schloss wird wieder eingeblendet.
Transportmodus:
Wenn der Transportmodus freigeschaltet ist,
können Sie ihn auf diesem Bildschirm aktivieren,
indem Sie die Taste „Audio Pause“ 5 Sekunden lang
gedrückt halten. Das Gerät arbeitet 20 Minuten
lang in einem Modus mit geringem Stromverbrauch
und geringer Luftfeuchtigkeit, der zur Anwendung
beim Patiententransport dient.
Für mehr Informationen siehe REF 185048130.
Gehen Sie genauso vor, um den TransportModus zu deaktivieren: die Taste „Audio Pause“
5Sekunden lang gedrückt halten.
Deutsch
Note the translation is coming
Also 5 not 10 seconds!!!
Durch Drücken der Modus-Taste gelangen Sie zum nächsten Schirm.
SOLL-FLUSSRATE
Am AIRVO 2 können Sie die Durchflussrate in Schritten von 1 L/min (10-25 L/min)
und 5 L/min (25-60 L/min) auf Werte zwischen 10 L/min und 60 L/min einstellen.
Unter folgenden Bedingungen können Sie u. U. nicht auf alle Einstellungen zugreifen:
• das Gerät befindet sich im Junior-Modus (beschränkt auf 2-25 L/min,
in Schritten von 1 L/min),
• Gerät wurde ursprünglich mit engeren Grenzwerten eingerichtet.
Der AIRVO 2 speichert die eingestellte Soll-Flussrate, wenn Sie das Gerät ausschalten.
Ändern der Soll-Fluss-Einstellung:
Gehen Sie genauso vor wie oben unter „Ändern der SollTaupunkttemperatur“ beschrieben.
B – 7
Page 25
Durch Drücken der Modus-Taste gelangen Sie zum nächsten Schirm.
SAUERSTOFF
Sie können den AIRVO 2 mit einer zusätzlichen Sauerstogabe kombinieren (bis
zu 60 L/min). Der AIRVO 2 beinhaltet ein Sauerstomessgerät, mit dem Sie den
zugeführten Sauerstoanteil bestimmen können. Es kann sein, dass Ihr Gerät
ursprünglich mit engeren Grenzwerten eingerichtet wurde.
Bei Patienten, deren Sauerstosättigung im Falle einer Unterbrechung ihrer
Sauerstoversorgung erheblich abfallen würde, die Sauerstoüberwachung nutzen.
WARNHINWEISE
Vor der Verwendung des AIRVO 2 mit Sauersto lesen Sie bitte alle nachfolgenden
Warnhinweise:
• Beim Gebrauch von Sauersto ist besondere Vorsicht geboten, um Brandgefahr
zu vermeiden. Darum sind aus Sicherheitsgründen alle Zündquellen vom Gerät
fernzuhalten und sollten am Besten nicht im selben Zimmer wie das Gerät aufbewahrt
werden. Sauersto darf nicht verabreicht werden, wenn in der Umgebung geraucht
wird oder eine oene Flamme vorhanden ist. Das Gerät sollte so aufgestellt werden,
dass es von allen Seiten gut belüftet ist.
• Eine spontane und heftige Entflammung kann auftreten, wenn Öl, Schmiersto oder
fettige Substanzen mit unter Druck stehendem Sauersto in Berührung kommen.
Darum sind derartige Stoe von jeglichem Sauerstogerät fernzuhalten.
• Vergewissern Sie sich, dass der AIRVO 2 eingeschaltet ist, bevor Sie Sauersto
anschließen.
• Sauersto darf nur durch den eigens vorgesehenen Sauerstoeinlass an der
Rückseite des Gerätes zugeführt werden. Um sicherzustellen, dass der Sauersto
ordnungsgemäß in das Gerät fließt, ist der Sauerstoeinlass korrekt am Filterhalter
und dieser korrekt am Gerät anzubringen. Der Stecker des Netzkabels sollte ebenfalls
gut gesichert sein.
• Schließen Sie nicht mehr als 60 L/min O2 an den Sauerstoeinlass an der Rückseite
des Geräts an.
• Die dem Patienten zugeführte Sauerstokonzentration unterliegt Schwankungen
durch Veränderungen der Flusseinstellung, der Sauerstoeinstellung, des PatientenInterface oder durch eine Atemwegsobstruktion.
• Nach Beendigung der Therapie ist die Sauerstozufuhr auszuschalten und der
Ausgang der Sauerstoquelle von dem Sauerstoeinlass an der Rückseite des Gerätes
abzunehmen. Der Sauerstofluss ist abzuschalten, wenn das Gerät nicht benutzt wird,
damit sich im Gerät kein Sauersto ansammelt.
• Das Sauerstomessgerät im AIRVO 2 nutzt Ultraschallmesstechnik. Diese benötigt
keine Vor-Ort-Kalibrierung. Diese ist zur Anwendung mit reinem Sauersto bestimmt andere Gase oder Gasmischungen an das Gerät anzuschließen führt zur Fehlfunktion.
SAUERSTOFF ANSCHLIESSEN
Schließen Sie den Ausgang der Sauerstoquelle an den Sauerstoeinlass an der
Rückseite des Geräts an. Der Sauerstoschlauch muss dabei fest auf diesem
Anschluss aufsitzen.
SAUERSTOFF REGULIEREN
Regulieren Sie die Sauerstozufuhr aus der Quelle, bis auf dem Display der
gewünschte Sauerstoanteil angezeigt wird. Es kann einige Minuten dauern,
bisein konstanter Wert erreicht wird. Sie können den Sauerstoanteil zwischen
den Maximal- und Minimalwerten einstellen, die über und unter dem Pfeil
angezeigt werden.
Wenn der Sauerstoanteil 95 % übersteigt, blinkt die Anzeige des
Sauerstowertes rot, und das Gerät gibt ein akustisches Signal ab.
WARNHINWEISE
• Bitte beachten Sie, dass wenn der inspiratorische Spitzenbedarf des Patienten
den eingestellten Flusswert des Gerätes überschreitet, der eingeatmete Anteil an
Sauersto den eingeblendeten Wert aufgrund von zusätzlicher Raumluftzuatmung
unterschreitet.
• Prüfen Sie, dass mit dem verschriebenen Fluss eine angemessene Blutgassättigung
erzielt wird.
Durch Drücken der Modus-Taste gelangen Sie zurück zum „Betriebsbereit“-Schirm.
B – 8
Page 26
6. PATIENT ANSCHLIESSEN
Warten Sie, bis auf dem Übersichtsschirm das „Betriebsbereit“-Symbol angezeigt
wird.
„Betriebsbereit“-Symbol
Verbinden Sie das Patienten-Interface mit dem beheizten Beatmungsschlauch.
Überprüfen Sie die Flow- und Sauerstowerte, die auf dem „Betriebsbereit“-
Schirm angezeigt werden. Passen Sie die Sauerstomenge aus der
Sauerstoquelle gegebenenfalls an.
Beim erstmaligen Gebrauch des Gerätes fühlt sich die Luft für den Patienten warm
an. Das ist normal. Der Patient sollte weiterhin normal durch Nase und/oder Mund
oder Tracheostomie atmen.
7. IM LAUFENDEN BETRIEB
Wenn das „Betriebsbereit“-Symbol 1 Minuten lang angezeigt wird und die ganze
Zeit über keine Taste betätigt wird, startet ein Screensaver.
Deutsch
Sollte sich im beheizten Beatmungsschlauch Kondenswasser ansammeln, dann
leeren Sie den Schlauch aus, indem Sie ihn am Patientenende anheben und das
Wasser in die Wasserkammer zurücklaufen lassen.
8. NACH GEBRAUCH
Zum Ausschalten des Geräts betätigen Sie die Ein/Aus-Taste.
B – 9
Page 27
ALARMSIGNALE
Der AIRVO 2 verfügt über visuelle und akustische Alarmsignale, um Sie auf Therapieunterbrechungen bei
Ihren Patienten hinzuweisen. Diese Alarme werden durch ein intelligentes Alarmsystem generiert, das die
Informationen der Sensoren und die Soll-Einstellungen des Geräts verarbeitet und diese Informationen mit
den vorprogrammierten Grenzwerten vergleicht.
ALARMSIGNALE
Symbole Bedeutung
Visuelles Alarmsignal
Alarmzustand.
(Meldung)
Ton unterbrochen.
Akustisches Alarmsignal
Durch Drücken dieser Taste können Sie den Alarmton
3 Töne in 3 Sekunden.
Alle 5 Sekunden wiederholt.
ALARMZUSTÄNDE
Alle nachfolgend genannten Alarme sind als Alarme „mittlerer Priorität“ eingestuft. Diese Prioritäten
wurden in der Annahme gesetzt, dass ein Bediener sich sich höchstens 1 m von dem Gerät entfernt
befindet. Das Gerät verwendet ein internes Prioritäten-Ranking-System. Wenn gleichzeitig mehrere
Alarmzustände auftreten, zeigt das Gerät den Alarm mit der höchsten Priorität an.
In der folgenden Tabelle werden alle Alarmzustände von der höchsten zur niedrigsten Priorität, sowie
deren Ursachen, mögliche Lösungen und Verzögerungen aufgelistet. Alarmzustände, die die SauerstoAbgabe betreen, benötigen sofortige Aufmerksamkeit, um die Sättigungsniveaus der Patienten
zu kontrollieren. Alarmzustände, die die Zufuhr von Luftfeuchtigkeit betreen, benötigen zeitnahe
Aufmerksamkeit, um das austrocknen von Mukus und damit verbundene Blockierungen zu überprüfen.
für die Dauer von 115 Sekunden stummschalten.
Der Alarmton kann durch erneutes Drücken dieser
Taste reaktiviert werden.
Meldung Bedeutung Betrit die
Abgabe von:
Fehler
(E###)
Schlauch
kontrollieren
Auf
Undichtigkeiten
kontrollieren
Auf
Blockierungen
kontrollieren
O2 zu niedrig
O2 zu hoch
Das Gerät hat einen internen Fehler entdeckt und sich ausgeschaltet.
Schalten Sie das Gerät aus und wieder an. Wenn das Problem
weiterbesteht, notieren Sie den Fehlercode und wenden Sie sich an Ihre
Fisher & Paykel Healthcare Vertretung.
Das Gerät kann den beheizten Beatmungsschlauch nicht erkennen.
Prüfen Sie, dass der Beatmungsschlauch nicht beschädigt und dass er
ordnungsgemäß angeschlossen ist. Wenn das Problem weiterbesteht,
wechseln Sie den Schlauch aus.
Das Gerät hat eine Undichtigkeit im System festgestellt.
Der wahrscheinlichste Grund dafür ist, dass die Kammer abgenommen
oder nicht korrekt bis zum Einrasten eingeschoben wurde.
Prüfen Sie, dass der Beatmungsschlauch nicht beschädigt und dass er
ordnungsgemäß angeschlossen ist.
Prüfen Sie, dass das nasale Interface angepasst ist.
Prüfen Sie, dass der Filter eingesetzt ist.
Das Gerät hat eine Blockierung im System festgestellt.
Prüfen Sie den Beatmungsschlauch oder das Patienten-Interface auf
Blockierungen.
Prüfen Sie den Luftfilter und Filterhalter auf Blockierungen.
Prüfen Sie, ob sich das Gerät im Junior-Modus befinden sollte. Wenn
für den Patienten die Verwendung einer Optiflow Junior-Nasenkanüle
(OPT316/OPT318) vorgesehen ist, müssen Sie den Junior-Modus
aktivieren.
Der gemessene Sauerstowert liegt unter dem zulässigen Grenzwert.
Kontrollieren Sie, ob die Sauerstoquelle noch immer richtig
angeschlossen ist.
Passen Sie die Sauerstomenge aus der Sauerstoquelle
gegebenenfalls an.
Der gemessene Sauerstowert liegt über dem zulässigen Grenzwert.
Passen Sie die Sauerstomenge aus der Sauerstoquelle
gegebenenfalls an.
Sauersto,
Luftfeuchtigkeit
Sauersto,
Luftfeuchtigkeit
Sauersto,
Luftfeuchtigkeit
Sauersto,
Luftfeuchtigkeit
Sauersto <20 Sekunden
Sauersto <20 Sekunden
Verzögerungen
<5 Sekunden
<5 Sekunden
<5 Sekunden
<10 Sekunden
B – 10
Page 28
(Fortsetzung)
Meldung Bedeutung Betrit die
Abgabe von:
Sollflussrate
wurde nicht
erreicht
Das Gerät kann die Soll-Fluss-Einstellung nicht erreichen.
Prüfen Sie den Beatmungsschlauch oder das Patienten-Interface auf
Blockierungen.
Prüfen Sie, ob die Soll-Fluss-Einstellung zu hoch für das verwendete
Patienten-Interface ist (siehe „Einrichten des AIRVO 2“ - „Auswählen
des Patienten-Interface“).
Das Gerät wählt angemessene neue Soll-Einstellungen aus. Sie werden
aufgefordert, die Einstellung zu bestätigen.
Sauersto
WARNHINWEISE
• Die zum Patienten gelieferte Sauerstokonzentration kann durch
Änderungen an den Flow-Einstellungen beeinflusst werden. Passen
Sie die Sauerstomenge aus der Sauerstoquelle gegebenenfalls an.
Wasser
kontrollieren
Solltemperatur
wurde nicht
erreicht
Die Wasserkammer ist leer.
Wenn die Kammer trocken läuft, kann der Kammerschwimmer
beschädigt werden. Ersetzen Sie Kammer und Wasserbeutel. [Zwanzig
Sekunden nach dem Abnehmen der Kammer wird der Alarm „Auf
Undichtigkeiten kontrollieren“ aktiviert (siehe oben). Wenn die neue
Kammer eingesetzt ist, wechselt das Gerät in den Aufwärmmodus und
nimmt den normalen Betrieb wieder auf.]
Um eine gleichbleibende Befeuchtung zu gewährleisten, muss stets
sichergestellt werden, dass das Wasser in der Wasserkammer und/oder
dem Wasserbeutel nicht ausgeht.
Das Gerät kann die Soll-Temperatureinstellung nicht erreichen.
Sie werden aufgefordert, die Einstellung zu bestätigen.
Die wahrscheinlichste Ursache für diesen Fehler ist, dass das Gerät bei
hoher Flussrate und niedriger Raumtemperatur betrieben wird. Ziehen
Sie in Betracht, die Soll-Fluss-Einstellung zu verringern.
Luftfeuchtigkeit
Luftfeuchtigkeit 30 +/- 3 Minuten
WARNHINWEISE
• Die zum Patienten gelieferte Sauerstokonzentration kann von den
Änderungen an den Flow-Einstellungen beeinflusst werden. Passen
Sie die Sauerstomenge aus der Sauerstoquelle gegebenenfalls an.
Betriebsbedin-
gungen
kontrollieren
[Strom aus]
Das Gerät hat festgestellt, dass es in ungeeigneten
Umgebungsbedingungen betrieben wird.
Bei einer Raumtemperatur von unter 10 °C darf das Gerät nicht benutzt
werden.
Bei einer Raumtemperatur von über 30 °C darf das Gerät nicht benutzt
werden.
Dieser Alarm kann durch eine plötzliche Veränderung der
Umgebungsbedingungen (z. B. Lagerung der Einheit an einem kalten und
Verwendung an einem warmen Ort) ausgelöst werden. Lassen Sie das
Gerät für 30 Minuten laufen Schalten Sie das Gerät aus und wieder an.
Das Gerät wurde vom Netzstrom getrennt.
Kein visuelles Alarmsignal. Es ertönt 120 Sekunden lang ein Alarmton.
Luftfeuchtigkeit 60 +/- 6 Sekunden
Sauersto,
Luftfeuchtigkeit
Verzögerungen
10 +/- 1 Minuten
Flows über
20 L/Min.
<20 Minuten
Flows von
und unter
20 L/min:
<40 Minuten
<5 Sekunden
Deutsch
ALARMGRENZWERTE
Die meisten Alarmgrenzwerte sind vorprogrammiert. Die Ausnahmen sind unten aufgelistet. Diese
Alarmgrenzen können von autorisierten Mitarbeitern zu anderen Werten geändert werden. Änderungen
werden während oder nach einem Stromausfall erhalten.
Alarmzustand Werkseitige Einstellungen des Alarmgrenzwertes Mögliche voreingestellte Werte
O2 zu niedrig 21 % O
O2 zu hoch 95 % O
2
2
21-25 % O
30-100 % O
2
2
WARNHINWEISE
• Es kann eine Gefahr bestehen, wenn unterschiedliche Alarm-Voreinstellungen an verschiedenen Geräten innerhalb eines
Bereichs, z. B. einer Intensivstation, angewendet werden.
• Die Alarmgrenzwerte können das Alarmsystem unbrauchbar machen.
ÜBERPRÜFUNG DER FUNKTIONALITÄT DES ALARMSYSTEMS
Die Funktionalität des Alarmsystems kann jederzeit überprüft werden, wenn das Gerät angeschaltet ist.
Entfernen Sie den beheizten Beatmungsschlauch. Sie sollten nun das optische Alarmsignal „Schlauch
kontrollieren“ sehen und das akustische Alarmsignal hören. Sollte eines der Alarmsignale nicht auftreten,
das Gerät nicht benutzen. Wenden Sie sich an Ihre Fisher & Paykel Healthcare Vertretung.
AKUSTISCHE INFORMATIONSSIGNALE
Zusätzlich zu den akustischen Alarmsignalen gibt es auch akustische Informationssignale. Diese werden
unten beschrieben.
Melodie Bedeutung
Ansteigende Sequenz von 5 Tönen Das „Betriebsbereit“-Symbol wird angezeigt
Ansteigende Sequenz von 3 Tönen Aktivierung/Deaktivierung des Junior-Modus
Einzelton alle 5 Sekunden Gemessener Sauerstowert >95 % ODER
Gemessener Sauerstowert >32 % beim Ausschalten
B – 11
Page 29
4. AUFBEREITUNG
Zwischen verschiedenen Patienten ist der AIRVO 2 zu reinigen und zu desinfizieren, wie in der
Gebrauchsanleitung für den Desinfektionssatz (900PT600) beschrieben.
Dies sollte möglichst zeitnah geschehen. Das Gerät benutzt warmes Wasser, welches einen Nährboden für
Bakterien darstellen kann (Patienteninfektion!), wenn die Anweisungen für Reinigung, Desinfektion und
Auswechseln von Teilen nicht ordnungsgemäß befolgt werden.
Bei der Handhabung von Gerät und Zubehör sind die üblichen antiseptischen Verfahren anzuwenden,
um eine Kontaminierung zu verhindern. Hierzu gehören gründliches Händewaschen, Vermeidung von
Handkontakt mit Anschlüssen, sichere Entsorgung der gebrauchten Teile und sachgemäße Lagerung des
Gerätes nach Reinigung und Desinfektion.
ZEITPLAN FÜR DAS AUSWECHSELN DES ZUBEHÖRS
Das Zubehör des Gerätes ist häufig auszuwechseln, um einem Infektionsrisiko vorzubeugen. Die Teile sind
umgehend zu ersetzen, wenn sie beschädigt oder verfärbt sind. Andernfalls sind sie nach folgender Tabelle
auszuwechseln.
Maximale
Einsatzdauer
Alle Patienten-Interfaces
OPT316 Nasenkanüle - Kleinkind
1 Woche
(Einzelpatienten-
Nutzung)
2 Wochen
(Einzelpatienten-
Nutzung)
3 Monate
oder
OPT316 Nasenkanüle - Kind
OPT842 Nasenkanüle - klein
OPT844 Nasenkanüle - mittel
OPT846 Nasenkanüle - groß
OPT870 Tracheostomie-Interface
RT013 Maskenadapter - 22mm
Alle Schlauch- u. Kammersets
900PT501 Beheizter Beatmungsschlauch, selbstbefüllende Kammer MR290 mit Adapter
900PT531 Beheizter Beatmungsschlauch, selbstbefüllende Kammer MR290 mit Adapter
(nur für OPT316/318)
900PT913 Luftfilter
(oder häufiger bei starker Verfärbung)
1000 Stunden
AUSWECHSELN DES FILTERS
Luftlterwechsel
notwendig
Teilenummer und Beschreibung
Wenn Sie vom Gerät informiert werden, dass ein Filterwechsel fällig ist:
1. Nehmen Sie den Filterhalter an der Rückseite des Gerätes ab und
nehmen Sie den Filter heraus.
2. Ersetzen Sie den alten Filter durch einen neuen.
3. Befestigen Sie den Filterhalter wieder am Gerät (setzen Sie
zunächst die Unterseite des Filterhalters ein und drehen Sie ihn bis
zum Einrasten aufwärts).
4. Durch Drücken der Modus-Taste gelangen Sie zum nächsten Schirm.
WARTUNG
Dieses Gerät enthält keine zu wartenden Teile.
B – 12
Page 30
5. TECHNISCHE DATEN
SYMBOLERLÄUTERUNGEN
Vorsicht
Heiße
Flächen
Typ BF
Anwendungsteil
ACHTUNG
Bitte
Begleitdokumente
beachten.
Bitte nicht
wegwerfen
Spritzwassergeschützt Wechsel-
TECHNISCHE DATEN
Abmessungen 295 mm x 170 mm x 175 mm
Gewicht 2,2 kg (4,8 lb) (Gerät allein),
Versorgungsfrequenz 50-60Hz
Netzspannung/Strom 100-115 V 2,2 A (2,4 A max)
Schalldruckpegel Alarmton von mehr als 45 dbA
Alarmtonpause
Serieller Port Der serielle Port wird zum
11,6" x 6,7" x 6,9"
3,4 kg (7,5 lb) (in der Tasche
mitZubehör)
220-240 V 1,8 A (2,0 A max)
in 1 m Entfernung
115 Sek.
Download von Produktdaten
mithilfe der F&P Infosmart™
Software genutzt.
strom
KlasseII
doppelt
isoliert
Strom
Ein/Aus
(Standby)
93/42/EWG
Klasse IIa
Luftfeuchtigkeit >33 mg/L bei 37 °C Soll
>10 mg/L bei 34 °C Soll
>10 mg/L bei 31 °C Soll
Höchsttemperatur des
abgegebenen Gases
Maximaler Flowbereich
(Standard)
Maximaler Flowbereich
(Junior-Modus)
Maximale
Sauerstozufuhr
43 °C (109 °F)
10-60 L/min
2-25 L/min
60 L/min
Aufwärmdauer 10 Minuten bis auf 31 °C
(88 °F), 30Minuten bis auf
37 °C (98,6°F) mit einer
MR290-Kammer bei einer
Durchflussrate von 35 L/min
und einer Starttemperatur
von 23 ± 2 °C (73 ± 3 °F)
Genauigkeit des
Sauerstomessgeräts
<± (2,5 % + 2,5 % des
Gasniveaus)
(in Bereich von 25-95 % O2)
Betriebsbedingungen:
18-28 °C (64-82 °F),
30-70 % rF
Deutsch
Konformität mit folgenden Normen:
IEC 60601-1
UL 60601-1
CSA C22.2/Nr. 601.1
AS 3200.1.0
EN 60601-1
An den seriellen Port des Gerätes angeschlossene Zubehörteile müssen gemäß IEC 60601-1 oder IEC 60950-1 zertifiziert
sein. Außerdem müssen alle Konfigurationen dem Systemstandard IEC 60601-1-1 entsprechen. Wer Zusatzgeräte mit
dem Signaleingangs- oder Signalausgangsanschluss verbindet, konfiguriert ein medizinisches System und trägt daher
die Verantwortung dafür sicherzustellen, dass das System den Anforderungen der Systemnorm IEC 60601-1-1 entspricht.
ImZweifelsfall ist der technische Kundendienst der örtlichen Vertretung zu Rate zu ziehen.
Das Gerät erfüllt die elektromagnetischen Verträglichkeitsanforderungen der IEC 60601-1-2.
Unter bestimmten Umständen kann das Gerät aufgrund von elektromagnetischen Interferenzen
benachbarte Geräte stören oder Störungen davon empfangen. In diesem Fall sollte Ihr Gerät oder
das störende Gerät an einen anderen Platz gestellt werden. Alternativ wenden Sie sich an Ihren
Fachhändler.
BETRIEBSBEDINGUNGEN
Raumtemperatur 18-28 °C (64-82 °F)
Luftfeuchtigkeit 10-95 % relative Luftfeuchtigkeit
Höhe 0-2000 m ü. d. M. (6000 ft)
Betriebsmodus Dauerbetrieb
LAGERUNG UND TRANSPORT
Das Gerät sollte bei einer Umgebungstemperatur von -10 °C bis 60 °C (14 °F bis 140 °F) und 10 % bis 95 % rF,
nicht kondensierend, gelagert und transportiert werden.
ENTSORGUNG
Entsorgung des Gerätes
Dieses Gerät enthält elektronische Teile. Bitte entsorgen Sie es nicht mit dem regulären Müll. Senden Sie es
an Fisher& Paykel Healthcare zurück oder beachten Sie die jeweils geltenden Entsorgungsvorschriften für
elektronische Geräte. Bitte beachten Sie die Entsorgungsbestimmungen der WEEE-Richtlinie (über ElektroundElektronik-Altgeräte) der EU.
Entsorgung von Zubehör
Packen Sie Patienten-Interface, Schlauch und Wasserkammer zur Entsorgung in eine Mülltüte. Kliniken befolgen
dieStandardverfahren für die Entsorgung kontaminierter Gegenstände.
B – 13
Page 31
ANTES DE COMENZAR
• Este Manual del usuario está destinado para profesionales de atención médica.
• Este Manual del usuario corresponde a las unidades AIRVO 2 con número de LOTE 130621 y superiores.
• Lea este Manual del usuario, incluidas todas las advertencias. De lo contrario podrán producirse lesiones.
Asimismo, vea la Guía en Video de AIRVO 2. Conserve ambos en un lugar seguro para su referencia
posterior.
• Antes de usar el AIRVO 2 por primera vez, debe configurarse de acuerdo con las instrucciones del Manual
Técnico de AIRVO 2.
• El AIRVO 2 debe limpiarse y desinfectarse entre paciente y paciente, de acuerdo con las instrucciones
delManual del Kit de Desinfección (900PT600).
• Para obtener más asistencia, póngase en contacto con su representante de Fisher & Paykel Healthcare.
ÍNDICE DE CONTENIDOS
1. Descripción general ................................................................................................................................ C - 2
Uso previsto ................................................................................................................................................................................. C - 2
Advertencias ................................................................................................................................................................................ C - 2
AIRVO 2 y accesorios ............................................................................................................................................................... C - 3
2. Configuración del AIRVO 2 .................................................................................................................. C - 4
3. Uso del AIRVO 2 ....................................................................................................................................... C - 6
Temperatura de condensación deseada ............................................................................................................................ C - 7
Flujo deseado ............................................................................................................................................................................... C - 7
Oxígeno ......................................................................................................................................................................................... C - 8
Alarmas ......................................................................................................................................................................................... C - 10
Español
4. Reprocesamiento ..................................................................................................................................... C - 12
Programación para el cambio de accesorios ................................................................................................................... C - 12
Sustitución del filtro ................................................................................................................................................................... C - 12
Servicio ......................................................................................................................................................................................... C - 12
5. Información técnica ................................................................................................................................ C - 13
C – 1
Page 32
1. DESCRIPCIÓN GENERAL
El humidificador AIRVO 2 con generador de flujo integrado genera gases respiratorios calentados y
humidificados de alto flujo a pacientes con respiración espontánea a través de una variedad de interfaces
para el paciente.
USO PREVISTO
El AIRVO 2 está destinado al tratamiento de pacientes que respiran espontáneamente y que se beneficiarían
de la administración de gases respiratorios calentados y humidificados con flujo alto. Los pacientes que hayan
sido intervenidos para recibir un bypass en las vías respiratorias superiores también quedarían encuadrados
dentro de este grupo. El flujo puede estar entre 2-60 L/min según la interfaz del paciente. El AIRVO 2 debe
utilizarse en pacientes hospitalizados o en centros de atención a largo plazo.
la Ley federal de los Estados Unidos estipula que este dispositivo sólo puede ser vendido a médicos o
pororden de estos.
ADVERTENCIAS
!
• La entrega nasal de los gases respiratorios genera una presión positiva dependiente del flujo en las vías
respiratorias (PAP). Esto debe considerarse cuando la presión positiva en las vías respiratorias puede
causar efectos adversos en el paciente.
• El dispositivo no es un dispositivo de mantenimiento vital.
Para evitar quemaduras:
• La unidad solo debería usarse con interfaces, cámaras de agua y tubos respiratorios especificados en este
manual del usuario.
• Si se utiliza el tubo respiratorio o la interfaz durante más tiempo que el especificado, podrían producirse
lesiones graves, incluidas infecciones.
• Antes de usar oxígeno con la unidad, lea todas las advertencias en la sección “Oxígeno” de este manual.
• Nunca utilice el dispositivo si:
• el tubo respiratorio calentado presenta perforaciones, rasgaduras o está retorcido.
• no está funcionando correctamente.
• los tornillos de la caja se han aflojado alguna vez.
• No bloquee el flujo de aire por el dispositivo y el tubo respiratorio.
• El dispositivo debe estar ubicado en una posición donde la ventilación en torno al mismo no se halle
restringida.
• Nunca obstruya las aperturas de aire del dispositivo, ni lo coloque en superficies blandas, tales como
camas, divanes o sofás, donde el filtro de aire pueda bloquearse. Mantenga las aperturas de aire libres de
cabellos, pelusas, etc.
Para evitar descargas eléctricas:
• No guarde o use el dispositivo donde pueda caerse al agua. Si se ha introducido agua dentro del recinto
del dispositivo, desconecte el cable eléctrico y deje de usarlo.
• Nunca utilice el dispositivo si:
• se ha caído o ha sido dañado.
• el cable o el enchufe de alimentación están dañados.
• se ha caído en el agua.
• Evite quitar el cable eléctrico de la parte posterior del dispositivo. Si fuera necesario retirarlo, sujete
elconector al hacerlo. Evite tirar del cable eléctrico.
• Envíe el dispositivo a un centro de servicio autorizado para que lo examinen y lo reparen salvo cuando se
indique lo contrario en este manual.
Para evitar ahogarse o inhalar un objeto extraño:
• Asegúrese de que el filtro de aire está colocado cuando utilice el dispositivo.
• No coloque o introduzca nunca un objeto en las aperturas o en el tubo.
Varios:
• No utilice el dispositivo cuando la temperatura ambiente exceda los 30 °C (86 °F) o sea inferior a 10°C
(50 °F), ya que podría apagarse. La producción de humedad se verá comprometida con temperaturas
inferiores a 18 °C (64 °F) y superiores a 28 °C (82 °F).
• Esta unidad no es adecuada para usar en presencia de una mezcla anestésica inflamable con aire u
oxígeno u óxido nitroso.
C – 2
Page 33
AIRVO 2 Y ACCESORIOS
PEDESTAL
DE HOSPITAL
BANDEJA
MONTADA A
PEDESTAL
ENC./APAG. (ESPERA)
PAUSA AUDIO
INCR.
REDUC.
MODO
Pantalla
Interfaz para
el paciente
Tubo
respiratorio
calentado
PUERTO DE
ENTRADA DE
OXÍGENO
PUERTO
SERIE
CABLE
ELÉCTRICO
y CONECTOR
CUBIERTA
DEL FILTRO
FILTRO DE AIRE
Kits de tubo y cámara e interfaces para el paciente
Kit de tubo y cámara Interfaces
900PT531 Tubo respiratorio calentado,
900PT501
Cámara de relleno
automático MR290 y
adaptador (paquete de 10)
Tubo respiratorio calentado,
Cámara de relleno
automático MR290 y
adaptador (paquete de 10)
PUERTO DE CONEXIÓN DEL
TUBO RESPIRATORIO CALENTADO
PUNTO DE MEDICIÓN DE LA TEMPERATURA
DEL PUNTO DE CONDENSACIÓN MOSTRADA
PUERTOS DE
LA CÁMARA
Cámara de agua
AIRVO 2
(PT101EW)
PLACA DE
CALENTAMIENTO
OPT316 Cánula Nasal - Bebé (paquete de 20)
à
OPT318 Cánula Nasal - Pediátrica (paquete de 20)
OPT842 Cánula Nasal - Pequeña (paquete de 20)
OPT844 Cánula Nasal - Mediana (paquete de 20)
OPT846 Cánula Nasal - Grande (paquete de 20)
à
OPT870 Conexión Directa de Traqueostomía (paquete de 20)
RT013 Adaptador de interfaz de la mascarilla - 22 mm
(paquete de 20)
PROTECTOR
DE DEDO
CÁMARA DE RELLENO
AUTOMÁTICO DE AGUA (MR290)
(con adaptador instalado)
Español
Limpieza y desinfección
900PT600 Kit de Desinfección
900PT601 Filtro de desinfección (paquete de 2)
900PT602 Esponja fina de limpieza (paquete de 20)
900PT603 Cubierta para almacenamiento limpio
(paquete de 20)
Varios
900PT405 Bandeja Montada a Pedestal
900PT421 Pedestal de Hospital
900PT422 Kit de Extensión de Entrada de Oxígeno
900PT912 Portafiltros
900PT913 Filtro de Aire (paquete de 2)
OPT012 Wigglepads (OPT316/OPT318)
(paquete de 20)
OPT014 Tubo de oxigeno (Optiflow Junior)
C – 3
Page 34
2. CONFIGURACIÓN DEL AIRVO 2
H2O
1. ANTES DE COMENZAR
El AIRVO 2 debe fijarse a una bandeja montada a pedestal (900PT405)
por debajo de la altura de la cabeza del paciente.
Abra el embalaje del kit de tubo y cámara (el tubo respiratorio calentado,
la cámara de relleno automático MR290 y el adaptador).
2. INSTALACIÓN DE LA CÁMARA DE AGUA
Retire las tapas azules de los puertos de la cámara tirando de la lengüeta
hacia arriba y después retire la abrazadera que sostiene el tubo de
suministro de agua.
Fije el adaptador suministrado sobre los dos puertos verticales de la
cámara y empújelo por completo. A continuación, abroche el tubo de
suministro de agua en su lugar.
Ajuste la cámara de agua al dispositivo presionando hacia abajo el
protector de dedo y deslice la cámara, alineándola cuidadosamente con
los extremos azules de los puertos de la cámara.
Empuje firmemente la cámara hasta que el protector de dedo haga clic
alcolocarse.
ADVERTENCIAS
Para evitar quemaduras:
• No ponga a funcionar el dispositivo sin que la cámara de agua esté colocada en
su lugar.
• El agua almacenada en la cámara se calienta durante el uso. Tenga cuidado
cuando retire y vacíe la cámara.
• No toque la placa de calentamiento, la cámara de agua ni la base de la cámara
durante el uso.
Para evitar descargas eléctricas:
• Al manipular el dispositivo con la cámara de agua colocada, evite inclinarlo para
que el agua no penetre dentro del mismo.
• Saque toda el agua de la cámara de agua antes de transportar el dispositivo.
PRECAUCIONES
Para asegurar una terapia óptima (solo MR290):
• No utilice la Cámara de relleno automático MR290 si esta se ha caído o se ha
quedado sin agua o si se ha activado la alarma correspondiente a falta de agua.
3. CONEXIÓN DE LA BOLSA DE AGUA
Cuelgue la bolsa de agua estéril en la abrazadera colgante a 20 cm
(8") por encima del dispositivo e introduzca la espiga de la bolsa en el
conector de la parte inferior de la bolsa. Abra la tapa de ventilación del
lado de la espiga de la bolsa. La cámara se llenará automáticamente al
nivel requerido y mantendrá ese nivel hasta que la bolsa de agua esté
vacía.
Para garantizar una humidificación continua, asegúrese siempre de que
lacámara o la bolsa de agua no se queden sin agua.
Compruebe que el agua fluye en la cámara y que se mantiene bajo la
línea de llenado. Si el nivel de agua supera la línea de llenado, reemplace
la cámara inmediatamente.
MR290: valor del flujo y tiempo de uso
(bolsa de agua estéril de 2 litros)
L/min
horas
2 5 10 15 20 25 30 35 40 45 50 55 60
379 152 76 51 38 30 25 22 19 17 15 14 13
C – 4
Page 35
4. INSTALACIÓN DEL TUBO RESPIRATORIO CALENTADO
2
2
10
10
10
10
10
Un extremo del tubo respiratorio calentado tiene un manguito de plástico
azul. Levante el manguito y deslice el conector hacia el dispositivo.
Empuje el manguito hacia abajo para fijarlo.
ADVERTENCIAS
Para evitar quemaduras:
• No modifique el tubo respiratorio ni la interfaz de forma alguna.
• No permita que el tubo respiratorio permanezca en contacto directo con la piel
durante periodos prolongados de tiempo.
• Si se aumenta el calor por encima de los niveles de temperatura ambiente en
cualquier parte del tubo respiratorio o la interfaz, (p. ej: cubriéndolo con una
manta o calentándolo en una incubadora o en un calentador elevado para un
recién nacido), podrían producirse lesiones graves.
• No utilice un manguito aislante ni accesorios similares que no hayan sido
recomendados por Fisher & Paykel Healthcare.
PRECAUCIONES
• Coloque el tubo respiratorio calentado lejos de cables eléctricos de
monitorización (EEG, ECG/EKG, EMG, etc.), para minimizar toda posible
interferencia con la señal monitorizada.
5. SELECCIONE LA INTERFAZ PARA EL PACIENTE
El AIRVO 2 puede utilizarse con diversas interfaces para el paciente. Consulte las instrucciones de usuario
específicas de la interfaz para el paciente que utilizará, incluidas las advertencias.
OPT842
OPT844
OPT846
Cánula nasal Interfaz de
traqueostomía
OPT316, OPT318
(Consulte “Uso del
AIRVO 2” - “Modo Junior”)
OPT870 RT013 (con mascarilla)
Adaptador de interfaz
de la mascarilla
Tenga en cuenta que el adaptador de
interfaz de la mascarilla RT013 está
diseñado para ser utilizado únicamente
con mascarillas ventiladas. No utilice
mascarillas selladas.
En la tabla siguiente se muestran los ajustes de temperatura de condensación y los valores de flujo
deseados que pueden utilizarse con dichas interfaces.
Español
Las condiciones de baja temperatura ambiente pueden prevenir que la unidad llegue a la configuración
de temperatura deseada de 37 °C con una configuración alta de flujo deseado. En estos casos, considere
reducir la configuración del flujo deseado.
ADVERTENCIAS
Para evitar quemaduras:
• No modifique el tubo respiratorio ni la interfaz de forma alguna.
• No utilice interfaces para el paciente no incluidas aquí.
C – 5
Page 36
3. USO DEL AIRVO 2
1. ENCIENDA EL DISPOSITIVO
Enchufe el cable eléctrico del dispositivo en la toma de suministro
eléctrico. El conector del otro extremo del cable eléctrico debe fijarse
bien en la parte posterior del dispositivo.
ADVERTENCIAS
Para evitar descargas eléctricas:
• Asegúrese de que el dispositivo esté seco antes de enchufarlo.
Encienda el dispositivo presionando el botón de encendido/apagado.
2. COMPROBACIÓN DEL ESTADO DE DESINFECCIÓN
El propio dispositivo indicará si es seguro utilizarlo en un nuevo
paciente.
Última
desinfección:
#16
Es seguro utilizar este AIRVO 2 en un nuevo paciente.
Este AIRVO 2 no se ha limpiado ni desinfectado desde la última vez que
se utilizó.
NO es seguro utilizar este AIRVO 2 en un nuevo paciente.
3. CALENTAMIENTO
El dispositivo comenzará a calentarse. Aparecerán en pantalla los
números que muestran los valores actuales de temperatura de
condensación de salida, flujo y oxígeno. Estos números parpadearán
hasta que alcancen sus ajustes deseados.
Esta pantalla es la pantalla Resumen.
4. MODO JUNIOR
Si con el paciente se va a utilizar una cánula nasal Junior Optiflow
(OPT316/OPT318), debe activar el modo Junior.
El modo Junior limita los ajustes deseados a: 34 °C y de 2 a 25 L/min,
en incrementos de 1 L/min.
Para activar el modo Junior:
Mantenga pulsado el botón de modo durante
5segundos.
Nuevos ajustes deseados
Los ajustes deseados de temperatura de
Nuevos ajustes
deseados
condensación y de flujo cambiarán automáticamente.
Los íconos de colores en las esquinas de la pantalla
indican que este dispositivo se encuentra en el
modoJunior.
Para desactivar el modo Junior, siga el mismo
procedimiento: mantenga pulsado el botón de modo
durante 5 segundos.
C – 6
Page 37
5. CONFIGURACIÓN DE LOS AJUSTES DESEADOS
Presione el botón de modo para ver los ajustes deseados.
Estos ajustes están bloqueados por configuración
predeterminada.
TEMPERATURA DE CONDENSACIÓN DESEADA
Puede configurar el AIRVO 2 con tres ajustes de temperatura de
condensación deseada:
• 37 °C (98,6 °F)
• 34 °C (93 °F) [si el cumplimiento a 37 °C resulta problemático]
• 31 °C (88 °F) [solo para mascaras faciales].
Puede que no tenga acceso a todos los ajustes, si:
• el dispositivo se encuentra en el modo Junior (limitado a 34 °C),
• el dispositivo estaba configurado inicialmente con límites más
ajustados.
El AIRVO 2 volverá a los ajustes predeterminados (37 °C) después de
cada ciclo de desinfección.
Para cambiar el ajuste de temperatura
de condensación deseada:
Presione los botones para subir y bajar durante
3segundos para “desbloquear” el ajuste.
El candado desaparecerá y en su lugar se verá una
flecha que muestra los ajustes mínimo y máximo
accesibles. Presione los botones de subir y bajar para
seleccionar el ajuste nuevo.
Español
Cuando haya terminado, presione el botón de modo
para “bloquear” de nuevo el ajuste.
Volverá a aparecer el candado.
¡Observe que la traducción vuelve
Modo de transporte:
Si se ha habilitado el modo de transporte, puede
activarlo en esta pantalla manteniendo pulsado
el botón “Pausa de Audio” durante 5 segundos.
La unidad accederá al modo de bajo consumo y
baja humedad durante 20 minutos, para usarlo al
transportar pacientes.
Para obtener más información, consulte
REF 185048130.
Para desactivar el modo de transporte, siga el mismo
procedimiento: mantenga pulsado el botón de
“Pausa de Audio” durante 5 segundos.
¡También 5 no 10 segundos!
Presione el botón de modo para pasar a la pantalla siguiente.
FLUJO DESEADO
Configurar el AIRVO 2 en flujos entre 10 L/min y 60 L/min, en
incrementos de 1 L/min (10-25 L/min) y 5 L/min (25-60 L/min).
Puede que no tenga acceso a todos los ajustes, si:
• la unidad está en modo Junior (limitado a 2-25 L/min,
en incrementos de 1 L/min),
• el dispositivo estaba configurado inicialmente con límites más
ajustados.
El AIRVO 2 recordará el ajuste de flujo deseado cuando apague el
dispositivo.
Para cambiar el ajuste de flujo deseado:
Siga la misma secuencia de pasos descrita más arriba para
cambiar el ajuste de temperatura de condensación deseada.
C – 7
Page 38
Presione el botón de modo para pasar a la pantalla siguiente.
OXÍGENO
Puede conectar oxígeno complementario al AIRVO 2 (hasta 60L/min).
El AIRVO 2 contiene un analizador de oxígeno que le permite determinar
la fracción de oxígeno que suministra al paciente. Es posible que su
dispositivo se haya configurado inicialmente con límites más ajustados.
Use la monitorización de oxígeno continua en pacientes que se desaturan
significativamente en caso de interrupción del suministro de oxígeno.
ADVERTENCIAS
Antes de utilizar el AIRVO 2 con oxígeno, lea todas las siguientes advertencias:
• El uso de oxígeno requiere de cuidados especiales para reducir el riesgo
de incendio. Por este motivo y por razones de seguridad, todas las fuentes
de ignición deben estar lejos del dispositivo y preferiblemente fuera de la
habitación donde se esté utilizando. No utilice oxígeno mientras fuma o en
presencia de una llama descubierta. El dispositivo debe estar ubicado en una
posición donde la ventilación en torno al mismo no se halle restringida.
• Es posible que se produzca una ignición espontánea y violenta si entran en
contacto con el oxígeno bajo presión aceites, grasas o sustancias grasientas.
Estas sustancias deben mantenerse lejos de todos los kits de oxígeno.
• Asegúrese de que el AIRVO 2 esté encendido antes de conectar el oxígeno.
• El oxígeno debe añadirse únicamente a través del puerto de entrada de oxígeno
especial, ubicado en la parte posterior del dispositivo. Para cerciorarse de
que el oxígeno entra correctamente en el dispositivo, el puerto de entrada
de oxígeno debe estar colocado correctamente en el portafiltros y este debe
colocarse correctamente en el dispositivo. El conector del cable eléctrico
también debe estar bien sujeto.
• No conecte más de 60 L/min O2 al puerto de entrada de oxígeno en la parte
posterior de la unidad.
• La concentración de oxígeno administrado al paciente puede verse afectada
por cambios en el ajuste de flujo o de oxígeno, por la interfaz para el paciente o
si las vías aéreas están obstruidas.
• Cuando termine, apague la fuente de oxígeno. Desconecte la salida de la fuente
de oxígeno del puerto de entrada de oxígeno que hay en la parte posterior
del dispositivo. El flujo de oxígeno debe desconectarse cuando no se utiliza el
dispositivo, de manera que no se acumule oxígeno en el dispositivo.
• El analizador de oxígeno dentro del AIRVO 2 usa la tecnología de medición
ultrasónica. No requiere calibración en el campo. Está destinado para usar con
oxígeno puro; la conexión de otros gases o mezclas de gases ocasionará un
funcionamiento incorrecto.
CONEXIÓN DEL OXÍGENO
Conecte la salida de la fuente de oxígeno al puerto de entrada de
oxígeno que hay en la parte posterior del dispositivo. Asegúrese de
introducir con firmeza el tubo de oxígeno en este puerto de conexión.
AJUSTE DEL OXÍGENO
Ajuste el nivel de oxígeno de la fuente de oxígeno hasta que se muestre
en la pantalla la fracción de oxígeno deseada. Pueden pasar varios
minutos hasta que la lectura llegue al valor deseado. Puede configurar
la fracción de oxígeno entre el valor máximo y mínimo indicado arriba y
debajo de la flecha.
Si la fracción de oxígeno excede el 95 %, la lectura de oxígeno pulsará
en rojo y el dispositivo emitirá un pitido.
ADVERTENCIAS
• Tenga en cuenta que, si la demanda inspiratoria máxima del paciente supera
el flujo suministrado por el dispositivo, la fracción de oxígeno inspirada por
el paciente será inferior al valor mostrado en la pantalla debido al arrastre
adicional de aire ambiente.
• Compruebe que se alcancen niveles adecuados de saturación en el flujo
indicado.
Presione el botón de modo para volver a la pantalla Resumen.
C – 8
Page 39
6. CONEXIÓN DE SU PACIENTE
Espere hasta que el símbolo “Listo para uso” se muestre en la pantalla
de resumen.
Símbolo “Listo para uso”
Conecte la interfaz para el paciente al tubo respiratorio calentado.
Controle los valores de flujo y oxígeno exhibidos en la pantalla de
resumen. Ajuste el nivel de oxígeno de la fuente de oxígeno según sea
necesario.
Cuando el paciente utiliza el dispositivo por primera vez, el aire se
sentirá tibio. Esto es normal. El paciente debe continuar respirando
respirar normalmente a través de la nariz y/o la boca o traqueostomía..
7. DURANTE EL USO
Si se ha mostrado el símbolo “Listo para uso” durante 1 minuto y no se
ha pulsado ningún botón en ese lapso, se iniciará el salvapantallas.
Si se acumula exceso de condensación en el tubo respiratorio
calentado, drénela levantando el extremo del tubo hacia el paciente,
loque permite que la condensación se introduzca en la cámara de agua.
8. DESPUÉS DEL USO
Apague el dispositivo presionando el botón de encendido/apagado.
Español
C – 9
Page 40
ALARMAS
El AIRVO 2 posee alarmas visuales y audibles que advierten de interrupciones en el tratamiento del
paciente. Estas alarmas son generadas por un sistema de alarma inteligente, que procesa información
delos sensores y ajustes deseados de la unidad compara esta información con límites preprogramados.
SEÑALES DE ALARMA
Símbolos Significado
Señal de alarma visual
Condición de la alarma.
(mensaje)
Audio detenido.
Señal de alarma audible
Presione este botón para silenciar la alarma audible durante
3 pitidos en 3 segundos.
Repetido cada 5 segundos.
CONDICIONES DE LA ALARMA
Todas las alarmas que se muestran a continuación se han considerado como de “prioridad media”.
Dichas prioridades se han asignado para un puesto de operador a una distancia máxima de un metro
del dispositivo. La unidad también usa un sistema interno de clasificación de prioridades. Si ocurren
condiciones múltiples de alarma, la unidad exhibirá la alarma de mayor prioridad.
La tabla siguiente enumera todas las condiciones de alarma desde la mayor prioridad a la menor prioridad,
sus causas, posibles soluciones y retrasos. Las condiciones de alarma que afectan al suministro de oxígeno
requieren una respuesta inmediata para evaluar los niveles de saturación del paciente. Las condiciones de
alarma que afectan el suministro de humedad requieren una inmediata respuesta para evaluar el potencial
secado de la mucosa y los bloqueos asociados.
115 segundos.
La alarma audible puede reactivarse pulsando de nuevo
este botón.
Mensaje Significado
Error
(E###)
Verifique el
tubo
Compruebe si
hay fugas
Verifique si hay
obstrucciones
O2 demasiado
bajo
O2 demasiado
alto
La unidad ha detectado un fallo interno y se ha apagado.
Desconecte el dispositivo y reinícielo. Si el problema persiste,
anote el código de error y contacte con su representante de
Fisher & Paykel Healthcare.
El dispositivo no puede detectar el tubo respiratorio calentado.
Verifique que el tubo respiratorio calentado no está dañado y está
conectado correctamente. Si el problema persiste, cambie el tubo
respiratorio calentado.
La unidad ha detectado una fuga en el sistema.
La causa más probable es que se ha retirado la cámara de agua o no se ha
colocado en su lugar correctamente.
Verifique que el tubo respiratorio calentado no está dañado y está
conectado correctamente.
Verifique si la interfase nasal está instalada.
Verifique si el tubo ha sido instalado.
La unidad ha detectado un bloqueo en el sistema.
Verifique si el tubo respiratorio calentado o la interfaz para el paciente
están obstruidos.
Verifique si hay obstrucciones en el filtro de aire o el portafiltros.
Compruebe si la unidad debe estar en el modo Junior. Si con el paciente
se va a utilizar una cánula nasal Junior Optiflow (OPT316/OPT318), debe
activar el modo Junior.
El nivel de oxígeno medido ha caído por debajo del límite permitido.
Compruebe que la fuente de oxígeno todavía está conectada
correctamente.
Ajuste el nivel de oxígeno de la fuente de oxígeno según sea necesario.
El nivel de oxígeno medido ha excedido el límite permitido.
Ajuste el nivel de oxígeno de la fuente de oxígeno según sea necesario.
Afecta la
entrega de:
Oxígeno,
humedad
Oxígeno,
humedad
Oxígeno,
humedad
Oxígeno,
humedad
Oxígeno <20 segundos
Oxígeno <20 segundos
Retrasos
<5 segundos
<5 segundos
<5 segundos
<10 segundos
C – 10
Page 41
(continuación)
Mensaje Significado
No puede
alcanzar el flujo
deseado
La unidad no puede alcanzar el ajuste de flujo deseado.
Verifique si el tubo respiratorio calentado o la interfaz para el paciente están
obstruidos.
Compruebe si el ajuste de flujo deseado es demasiado alto para la interfaz
del paciente utilizada (consulte “Configuración del AIRVO 2” - “Seleccionar
interfaz del paciente”).
La unidad seleccionará los nuevos ajustes deseados apropiados. Se le
solicitará una confirmación.
Afecta la
entrega de:
Oxígeno
Retrasos
10 +/-
1 minutos
ADVERTENCIAS
• La concentración de oxigeno entregada al paciente puede verse afectada
por cambios en los ajustes del flujo. Ajuste el nivel de oxígeno de la
fuente de oxígeno según sea necesario.
Verifique el
agua
No puede
alcanzar
temperatura
deseada
Verifique las
condiciones de
funcionamiento
[Sin suministro
eléctrico]
La cámara se ha quedado sin agua.
Si la cámara se queda sin agua, es posible que el flotador esté dañado.
Reemplace la cámara y la bolsa de agua. [A los 20 segundos de retirar la
cámara se activará la alarma de comprobación de fugas (véase más arriba).
Al reemplazar la cámara, el dispositivo entra en el modo de calentamiento y
reanuda el funcionamiento normal].
Para garantizar una humidificación continua, asegúrese siempre de que la
cámara o la bolsa de agua no se queden sin agua.
La unidad no puede alcanzar el ajuste de temperatura deseada.
Se le solicitará una confirmación.
La causa más probable es que el dispositivo esté funcionando a una
velocidad de flujo alta en condiciones ambientales bajas. Considere reducir
el ajuste de flujo deseado.
ADVERTENCIAS
• La concentración de oxigeno entregada al paciente puede verse afectada
por cambios en los ajustes del flujo. Ajuste el nivel de oxígeno de la
fuente de oxígeno según sea necesario.
La unidad ha detectado que está funcionando en condiciones ambiente
inadecuadas.
No utilizar el dispositivo cuando la temperatura ambiente es inferior a 10 °C.
No utilizar el dispositivo cuando la temperatura ambiente es superior a 30 °C.
Esta alarma puede ser ocasionada por un cambio repentino en las
condiciones ambiente (por ejemplo, almacenar la unidad en un lugar frío y
luego usarla en un lugar caliente). Mantenga la unidad en funcionamiento
durante 30 minutos. Desconecte el dispositivo y reinícielo.
La unidad ha sido desconectada del suministro eléctrico.
No hay alarma visual. La alarma audible sonará durante 120 segundos.
Humedad
Humedad
Humedad
Oxígeno,
humedad
Flujos
superiores a
20 L/min:
<20 minutos
Flujos de
y menos de
20 L/min:
<40 minutos
30 +/-
3 minutos
60 +/-
6 segundos
<5 segundos
LÍMITES DE ALARMA
La mayoría de los límites de alarma están preprogramados. Las excepciones se mencionan a continuación.
Estos límites de alarmas pueden cambiarse a otros valores por el personal autorizado. Los cambios se
conservarán durante o después de los cortes de corriente.
Condición de la alarma Límite de alarma configurado en fábrica Posibles valores preestablecidos
O2 demasiado bajo 21 % O
O2 demasiado alto 95 % O
2
2
21-25 % O
30-100 % O
2
2
Español
ADVERTENCIAS
• Puede existir un riesgo si se usan diferentes ajustes preestablecidos de alarma en diferentes unidades dentro de una
misma área, por ej., en una unidad de cuidados intensivos.
• Los límites de alarma configurados en valores extremos pueden inutilizar la alarma.
COMPROBACIÓN DE LA FUNCIONALIDAD DEL SISTEMA DE ALARMA
La funcionalidad del sistema de alarma puede comprobarse en cualquier momento cuando la unidad está
encendida.
Retire el tubo respiratorio calentado. Debe ver la señal de la alarma visual de comprobación de tubo y
escuchar la señal de la alarma audible. Si falta una señal de alarma, no use la unidad. Contacte con su
representante de Fisher & Paykel Healthcare.
SEÑALES AUDIBLES DE INFORMACIÓN
Además de las señales audibles de alarma, se incluyen señales audibles de información.
Se describen a continuación.
Melodía Significado
Secuencia ascendente de 5 tonos Ha aparecido el símbolo “Listo para usar”
Secuencia ascendente de 3 tonos Activación/desactivación del modo Junior
Tono único cada 5 segundos Nivel medido de oxígeno >95 %, O
Nivel medido de oxígeno >32 % en el apagado
C – 11
Page 42
4. REPROCESAMIENTO
El AIRVO 2 debe limpiarse y desinfectarse entre paciente y paciente, de acuerdo con las instrucciones
delManual del Kit de Desinfección (900PT600).
Dicho procedimiento debe realizarse tan pronto como sea posible después de su utilización. El dispositivo
utiliza agua tibia y puede causar riesgo de colonización bacteriana e infección en el paciente si no se han
seguido los procedimientos de limpieza, desinfección y reemplazo.
Se han de seguir las técnicas de asepsia estándar para minimizar la contaminación al manipular el
dispositivo y los accesorios. Estas técnicas incluyen lavarse las manos correctamente, evitar el contacto de
las manos con los puertos de conexión, desechar de manera segura los consumibles utilizados y almacenar
correctamente el dispositivo después de su limpieza y desinfección.
PROGRAMACIÓN PARA EL CAMBIO DE ACCESORIOS
Los accesorios del dispositivo deben cambiarse con frecuencia para evitar riesgo de infección. Las piezas
deben ser reemplazadas inmediatamente si están dañadas o descoloridas; de lo contrario, deben ser
reemplazadas en los periodos de tiempo que se indican en la siguiente tabla.
Periodo máximo
de uso
Todas las interfaces para el paciente
1 semana
(utilización
por un único
paciente)
2 semanas
(utilización
por un único
paciente)
3 meses
o
OPT316 Cánula nasal - Bebé
OPT318 Cánula nasal - Pediátrica
OPT842 Cánula nasal - Pequeña
OPT844 Cánula nasal - Mediana
OPT846 Cánula nasal - Grande
OPT870 Interfaz de traqueostomía
RT013 Adaptador de interfaz de la mascarilla - 22 mm
Todos los kits de tubo y cámara
900PT501 Tubo respiratorio calentado, Cámara de relleno automático MR290 y adaptador
900PT531 Tubo respiratorio calentado, Cámara de relleno automático MR290 y adaptador
(para uso exclusivo con OPT316/318)
900PT913 Filtro de aire
(o con más frecuencia en caso de decoloración importante)
1000 horas
SUSTITUCIÓN DEL FILTRO
Cambio de
ltro de aire
necesario
Número de pieza y descripción
Si el dispositivo le indica que es necesario sustituir el filtro:
1. Extraiga el portafiltros de la parte posterior del dispositivo y
saque el filtro.
2. Reemplace el filtro viejo por uno nuevo.
3. Vuelva a conectar el portafiltros al dispositivo (abroche la parte
inferior del portafiltros primero, luego gírelo hacia arriba hasta que
la parte superior encaje en su lugar).
4. Presione el botón de modo para pasar a la pantalla siguiente.
SERVICIO
Este dispositivo no contiene piezas que pueda reparar el usuario.
C – 12
Page 43
5. INFORMACIÓN TÉCNICA
DEFINICIÓN DE LOS SÍMBOLOS
Precaución:
Superficies
calientes
Tipo BF
Pieza
aplicada
ATENCIÓN
Consulte la
documentación
adjunta
No
tirar
Resistente a
humedades
ESPECIFICACIONES DEL PRODUCTO
Dimensiones 295 mm x 170 mm x 175 mm
Peso 2,2 kg (4,8 lbs) (solo el dispositivo),
Frecuencia de
alimentación
Voltaje/corriente
de alimentación
Nivel de presión
del sonido
Pausa de la alarma
audible
Puerto serie El puerto serie se usa para
(11,6" x 6,7" x 6,9")
3,4 kg (7,5 lbs) empaquetado en
bolsa, incluidos los accesorios
50-60 Hz
100-115 V 2,2 A (2,4 A máx.)
220-240 V 1,8 A (2,0 A máx.)
Alarmas exceden 45 dbA @ 1 m
115 segundos
descargar datos del producto,
usando el software F&P Infosmart™.
Corriente
alterna
Clase II
Doble aisla-
miento
Interruptor
Encendido/
apagado
(Espera)
93/42/CEE
Clase IIa
Humedad >33 mg/L a 37 °C, valor deseado
>10 mg/L a 34 °C, valor deseado
>10 mg/L a 31 °C, valor deseado
Temperatura máxima
del gas suministrado
Rango de flujo mínimo
(predeterminado)
Intervalo de flujo
máximo (modo Junior)
Entrada máxima de
oxígeno
Tiempo de
calentamiento
43 °C (109 °F)
10-60 L/min
2-25 L/min
60 L/min
10 minutos a 31 °C (88 °F),
30minutos a 37 °C (98,6 °F)
usando una cámara MR290 con
velocidad de flujo de 35 L/min
y temperatura inicial
23 ± 2 °C (73 ± 3 °F)
Precisión del analizador
de oxígeno
<± (2,5 % + 2,5 % del nivel de gas)
(dentro del rango 25-95 % O2)
Condiciones de funcionamiento :
18-28 °C (64-82 °F),
30-70 % de HR
Español
Diseñado para cumplir con las exigencias de:
IEC 60601-1
UL 60601-1
CSA C22.2/No. 601.1
AS 3200.1.0
EN 60601-1
El equipo accesorio conectado al puerto serie del dispositivo debe poseer la certificación IEC 60601-1 o IEC 60950-1.
Además, todas las configuraciones deben cumplir con la norma de sistemas IEC 60601-1-1. Cualquier persona que conecta
equipos adicionales a la pieza de entrada de señal o la pieza de salida de señal configura un sistema médico y, por tanto,
esresponsable de asegurarse de que el sistema cumple con los requisitos de la norma de sistemas IEC 60601-1-1. En caso
deduda, consulte al departamento de servicios técnicos o su representante local.
El dispositivo cumple con los requisitos de compatibilidad electromagnética de IEC 60601-1-2.
Enalgunas circunstancias, el dispositivo podrá afectar o verse afectado por equipos cercanos
debido a los efectos de interferencia electromagnética. En caso de que esto ocurra, pruebe a mover
el dispositivo o la ubicación del dispositivo que está causando interferencias, o bien consulte a su
proveedor de atención médica.
CONDICIONES DE FUNCIONAMIENTO
Temperatura ambiente 18-28 °C (64-82 °F)
Humedad 10-95 % HR
Altitud 0-2000 m (6000 pies)
Modo de funcionamiento Funcionamiento continuo
CONDICIONES DE ALMACENAMIENTO Y TRANSPORTE
El dispositivo debe ser almacenado y transportado en condiciones ambientales de -10 °C a 60 °C (14 °F a 140 °F),
10 a 95 % HR, sin condensación.
INSTRUCCIONES DE ELIMINACIÓN
Instrucciones de eliminación del dispositivo
Este dispositivo contiene componentes electrónicos. No desechar con los residuos comunes. Envíelo a
Fisher&Paykel Healthcare o deséchelo de acuerdo a las directivas locales para la eliminación de componentes
electrónicos. Deséchelo de acuerdo a la directiva para los Residuos de Aparatos Eléctricos y Electrónicos (RAEE).
Instrucciones para la eliminación de consumibles
Coloque la interfaz, el tubo respiratorio y la cámara de agua en una bolsa de residuos al final de su vida útil. Los
hospitales deben eliminar los residuos de acuerdo con los métodos estándar para la eliminación de productos
contaminados.
C – 13
Page 44
AVANT DE COMMENCER À UTILISER LE DISPOSITIF
• Ce manuel d’utilisation s’adresse aux professionnels de santé.
• Ce manuel d’utilisation s’applique aux appareils AIRVO2 dont les numéros de LOT commencent à 130621.
• Lisez ce manuel d’utilisation présentant tous les avertissements. Le non-respect des instructions peut
entraîner des blessures. Visionnez également le guide vidéo de l’AIRVO2. Conservez-les pour pouvoir
lesconsulter ultérieurement.
• Avant la première utilisation de l’AIRVO2, celui-ci doit être configuré en suivant les instructions fournies
dans le manuel technique de l’AIRVO2.
• L’AIRVO2 doit être nettoyé et désinfecté entre chaque patient conformément aux instructions du manuel
du kit de désinfection (900PT600).
• Pour toute assistance complémentaire, contactez votre représentant Fisher & Paykel Healthcare.
TABLE DES MATIÈRES
1. Aperçu .......................................................................................................................................................... D - 2
Domaine d’application ............................................................................................................................................................. D - 2
Avertissements ........................................................................................................................................................................... D - 2
AIRVO2 et accessoires ........................................................................................................................................................... D - 3
2. Réglage de l’AIRVO2 .............................................................................................................................. D - 4
3. Utilisation de l’AIRVO2 ........................................................................................................................... D - 6
Température du point de saturation .................................................................................................................................... D - 7
Débit ......................................................................................................................................................................................... D - 7
Oxygène ......................................................................................................................................................................................... D - 8
Alarmes ......................................................................................................................................................................................... D - 10
4. Reconditionnement .................................................................................................................................. D - 12
Périodicité de changement des accessoires .................................................................................................................... D - 12
Remplacement du filtre ............................................................................................................................................................ D - 12
Maintenance .................................................................................................................................................................................. D - 12
5. Informations techniques ......................................................................................................................... D - 13
Français
D – 1
Page 45
1. APERÇU
L’AIRVO 2 est un humidificateur avec un générateur de débit intégré qui administre de hauts débits de
gaz respiratoires chaués et humidifiés aux patients qui respirent spontanément, via un ensemble
d’interfacespatient.
DOMAINE D’APPLICATION
L’AIRVO 2 est prévu pour les patients respirant spontanément. Le bénéfice du traitement repose sur de
hauts débits de gaz respiratoires chaués et humidifiés. Cela concerne également les patients ayant les voies
aériennes supérieures shuntées. Le débit peut être de 2 à 60L/minute selon l’interface patient. L’AIRVO2
estdestiné aux patients hospitalisés et dans des établissements de soins longue durée
Les lois fédérales des États-Unis d’Amérique exigent que la vente de cet appareil soit assurée ou prescrite
par un médecin.
AVERTISSEMENTS
!
• L’administration de gaz respiratoires par voie nasale génère une pression positive dans les voies aériennes
(PAP) qui est dépendante du débit. Il convient d’en tenir compte si la PAP peut avoir des eets indésirables
sur un patient.
• Cet appareil n’est pas un respirateur artificiel.
Pour éviter les brûlures:
• L’appareil doit être utilisé uniquement avec les interfaces, les chambres d’humidification et les circuits
respiratoires précisés dans ce manuel d’utilisation.
• L’utilisation du circuit respiratoire ou de l’interface pendant une durée supérieure à celle spécifiée peut
entraîner des blessures sérieuses, dont des infections.
• Avant d’utiliser l’appareil avec de l’oxygène, lire tous les avertissements contenus dans le paragraphe
«Oxygène» de ce manuel:
• Ne pas mettre en route l’appareil si:
• le circuit respiratoire chauant est troué, déchiré ou plié;
• il ne fonctionne pas correctement;
• les vis du boîtier ont été desserrées.
• Ne pas obstruer le débit d’air à travers l’appareil et le circuit respiratoire.
• L’appareil doit être placé de façon à permettre une bonne ventilation autour de celui-ci.
• Ne pas obstruer les ouvertures d’air de l’appareil. Ne pas le placer sur une surface comme un lit, un divan,
ou un canapé, ceci pouvant entraîner l’obstruction du filtre. Les ouvertures ne doivent pas être obstruées
par de la poussière, des cheveux, etc.
Pour éviter les chocs électriques:
• Ne pas entreposer ou utiliser l’appareil dans un endroit où il peut tomber ou être tiré dans l’eau. Si de l’eau
s’est infiltrée dans l’appareil, débrancher le cordon d’alimentation et arrêter l’utilisation.
• Ne pas mettre en route l’appareil si:
• il est tombé ou endommagé;
• le cordon d’alimentation ou la prise de courant sont endommagés;
• il est tombé dans l’eau.
• Éviter de retirer inutilement le cordon d’alimentation à l’arrière de l’appareil. S’il faut retirer le cordon
d’alimentation, tenir la prise pendant l’opération. Éviter de tirer sur le cordon d’alimentation.
• Retourner l’appareil à un centre de service agréé pour réparation ou observation, sauf dans les cas
énoncés dans ce manuel.
Pour éviter l’étouement ou l’inhalation d’un corps étranger:
• Vérifier qu’un filtre à air est en place lors de l’utilisation de l’appareil.
• Ne pas laisser tomber ou insérer d’objet dans les orifices ou dans le tuyau.
Divers:
• Ne pas utiliser l’appareil lorsque la température ambiante est supérieure à 30°C (86 °F) ou inférieure
à10°C (50°F), car l’appareil pourrait s’arrêter. Une température en dessous de 18°C (64°F) ou au-dessus
de 28°C (82°F) risque d’influer négativement sur le niveau d’humidité.
• L’appareil ne doit pas être utilisé en présence d’un mélange anesthésique inflammable avec de l’air,
del’oxygène ou de l’oxyde d’azote.
D – 2
Page 46
AIRVO2 ET ACCESSOIRES
POTENCE
MOBILE
PLATEAU DE
MONTAGE
SUR POTENCE
MARCHE/ARRÊT
(INTERRUPTION)
PAUSE AUDIO
HAUT
BAS
MODE
AFFICHAGE
Interface
patient
Circuit
respiratoire
chauant
RACCORD
D’ARRIVÉE
D’OXYGÈNE
PORT SÉRIE
CORDON
D’ALIMENTATION
et CONNECTEUR
COUVERCLE
DE FILTRE
FILTRE À AIR
AIRVO 2
(PT101EW)
PLAQUE
CHAUFFANTE
Kits tubulures + chambre, et interfaces patient
Kit tubulures + chambre Interfaces
900PT531
900PT501
Circuit respiratoire chauant,
chambre à remplissage
automatique MR290 et
adaptateur (paquet de 10)
Circuit respiratoire chauant,
chambre à remplissage
automatique MR290 et
adaptateur (paquet de 10)
OPT316 Canule nasale - Nourrisson (paquet de 20)
à
OPT318 Canule nasale - Pédiatrique (paquet de 20)
OPT842 Canule nasale - Petite (paquet de 20)
OPT844 Canule nasale - Moyenne (paquet de 20)
à
OPT846 Canule nasale - Grande (paquet de 20)
OPT870 Connexion directe pour trachéotomie (paquet de 20)
RT013 Adaptateur pour masque - 22mm (paquet de 20)
ORIFICE DE RACCORDEMENT DU
CIRCUIT RESPIRATOIRE CHAUFFANT
POINT DE MESURE DE LA TEMPÉRATURE
DU POINT DE SATURATION AFFICHÉE
CONNECTEURS
DE LA CHAMBRE
PROTECTION
CHAMBRE D’HUMIDIFICATION À
REMPLISSAGE AUTOMATIQUE
(équipée d’un adaptateur)
(MR290)
Chambre
d’humidification
Français
Nettoyage et désinfection
900PT600 Kit de désinfection
900PT601 Filtre de désinfection (paquet de 2)
900PT602 Éponge écouvillon (paquet de 20)
900PT603 Sac de stockage propre (paquet de 20)
Divers
900PT405 Plateau de montage sur potence
900PT421 Potence mobile
900PT422 Kit de connexion d’arrivée d’oxygène
900PT912 Support du filtre
900PT913 Filtre à air (paquet de 2)
OPT012 Adhésifs Wigglepads (OPT316/OPT318)
(paquet de 20)
OPT014 Tubulure d’oxygène (Enfant Optiflow)
D – 3
Page 47
2. RÉGLAGE DE L’AIRVO2
H2O
1. AVANT DE COMMENCER
L’AIRVO2 doit être fixé sur un plateau de montage sur potence
(900PT405) en dessous de la hauteur de la tête du patient.
Ouvrir l’emballage du kit tubulures + chambre (circuit respiratoire
chauant, chambre à remplissage automatique MR290 et adaptateur).
2. INSTALLATION DE LA CHAMBRE D’HUMIDIFICATION
Retirer les capuchons bleus de la chambre en tirant la languette
vers lehaut, retirer ensuite la protection autour de la tubulure
d’alimentationd’eau.
Installer l’adaptateur fourni sur les deux connexions verticales de
la chambre et pousser jusqu’au fond, accrocher ensuite la tubulure
d’alimentation d’eau.
Pour installer la chambre d’humidification sur l’appareil, pousser la
protection vers le bas, et faire glisser la chambre en position en alignant
les connecteurs de la chambre sur les extrémités bleues.
Appuyer fermement sur la chambre jusqu’à ce que la protection
s’encliquette.
AVERTISSEMENTS
Pour éviter les brûlures:
• Ne pas mettre l’appareil en marche sans que la chambre d’humidification ne soit
en place.
• L’eau contenue dans la chambre devient chaude pendant l’utilisation de l’appareil.
Faire attention lors du retrait et de la vidange de la chambre.
• Ne pas toucher la plaque chauante, la chambre d’humidification ou la base de
lachambre lors de l’utilisation.
Pour éviter les chocs électriques:
• Lors de la manipulation de l’appareil avec la chambre d’humidification en place,
ne pas pencher la machine pour éviter tout risque de pénétration d’eau dans
l’appareil.
• Vider toute l’eau présente dans la chambre d’humidification avant de transporter
l’appareil.
MISES EN GARDE
Pour assurer un traitement optimal (MR290 uniquement):
• Ne pas utiliser la chambre à remplissage automatique MR290 si elle est tombée
ou a été utilisée à sec et si l’alarme «manque d’eau» a été déclenchée.
3. CONNEXION DE LA POCHE À EAU
Suspendre une poche à eau stérile au crochet à au moins 20cm (8")
au-dessus de l’appareil, insérer l’embout en plastique à l’endroit prévu
à la base de la poche. Ouvrir le bouchon de la tubulure sur le côté
de l’embout. La chambre va maintenant se remplir automatiquement
jusqu’au niveau souhaité et maintenir ce niveau jusqu’à ce que la poche
àeau soit vide.
Pour assurer une humidification ininterrompue, veiller systématiquement
à ce que la chambre d’humidification et/ou la poche à eau ne soient
jamais vides.
Vérifier que l’eau arrive dans la chambre et reste sous la ligne de
remplissage. Si le niveau de l’eau passe au-dessus de la ligne, remplacer
immédiatement la chambre.
MR290: Réglage du débit vs autonomie
(poche à eau stérile de 2litres)
L/min
2 5 10 15 20 25 30 35 40 45 50 55 60
379 152 76 51 38 30 25 22 19 17 15 14 13
h
D – 4
Page 48
4. INSTALLATION DU CIRCUIT RESPIRATOIRE CHAUFFANT
2
2
10
10
10
10
10
L’une des extrémités du circuit respiratoire chauant est équipée d’un
manchon en plastique bleu. Soulever le manchon et insérer le connecteur
dans l’appareil. Pousser le manchon vers le bas pour le verrouiller.
AVERTISSEMENTS
Pour éviter les brûlures:
• Ne pas modifier le circuit respiratoire ni l’interface.
• Ne pas laisser le circuit respiratoire en contact direct avec la peau pendant des
périodes prolongées.
• Un apport de chaleur supplémentaire au-delà du niveau ambiant, par exemple en
couvrant une partie de l’interface avec une couverture, ou en la chauant dans
un incubateur ou avec une rampe radiante néonatale, peut entraîner de sérieuses
blessures.
• Ne pas utiliser de housse isolante ni d’accessoire similaire non recommandés par
Fisher & Paykel Healthcare.
MISES EN GARDE
• Placer le circuit respiratoire chauant loin des câbles de monitorage (EEG, ECG,
EMG, etc.) afin de réduire toute interférence possible avec le signal détecté.
5. SÉLECTION DE L’INTERFACE PATIENT
L’AIRVO2 peut être utilisé avec de nombreuses interfaces patient. Lire les instructions d’utilisation de
l’interface patient choisie fournies séparément, avertissements inclus.
OPT842
OPT844
OPT846
Canule nasale Interface de
trachéotomie
OPT316, OPT318
(Cf. «Utilisation
del’AIRVO2»:
«mode Enfant»)
OPT870 RT013 (avec masque)
Attention, l’adaptateur pour masque RT013
est conçu pour une utilisation avec des
masques à fuite uniquement. Ne jamais
utiliser de masque étanche.
Adaptateur
pour masque
Le tableau suivant montre les réglages de température de point de saturation et de débit pouvant être
utilisés avec ces interfaces.
Français
Des températures ambiantes basses peuvent empêcher l’appareil d’atteindre un réglage de température
de 37°C avec des réglages de débit élevés. Dans ce cas, envisager de baisser le réglage du débit.
AVERTISSEMENTS
Pour éviter les brûlures:
• Ne pas modifier le circuit respiratoire ni l’interface.
• Ne pas utiliser d’interface patient non mentionnée dans cette liste.
D – 5
Page 49
3. UTILISATION DE L’AIRVO2
1. ALLUMAGE DE L’APPAREIL
Brancher le cordon d’alimentation de l’appareil à la prise secteur.
Leconnecteur de l’autre extrémité du cordon d’alimentation doit être
bien fixé à l’arrière de l’appareil.
AVERTISSEMENTS
Pour éviter les chocs électriques:
• S’assurer que l’appareil est sec avant de le connecter à la prise électrique.
Mettre l’appareil sous tension en appuyant sur le bouton de
marche/d’arrêt.
2. VÉRIFICATION DE L’ÉTAT DE DÉSINFECTION
L’appareil vous dira s’il peut être utilisé en toute sécurité avec un
nouveau patient.
Dernière
désinfection:
#16
Cet AIRVO2 peut être utilisé en toute sécurité avec un nouveau patient.
Cet AIRVO2 n’a pas été nettoyé et désinfecté depuis sa dernière utilisation.
Cet AIRVO2 NE peut PAS être utilisé en toute sécurité avec un nouveau
patient.
3. PRÉCHAUFFAGE
L’appareil commence à préchauer. Sur l’appareil, des nombres
indiquent les valeurs actuelles de température du point de saturation
de sortie, du débit et de l’oxygène. Ces nombres clignotent avant
d’atteindre les valeurs réglées.
Cet écran est un récapitulatif.
4. MODE ENFANT
Si le patient utilise une canule nasale enfant Optiflow (OPT316/OPT318),
vous devez activer le mode Enfant.
Le mode Enfant limite les réglages souhaités à: 34°C et 2 à 25L/min
(par incréments de 1L/min).
Pour activer le mode Enfant:
Maintenir le bouton Mode enfoncé pendant
5secondes.
Nouveaux réglages
Les réglages de la température du point de saturation
Nouveaux
réglages
et du débit seront modifiés automatiquement. Les
icônes colorées dans les coins de l’écran indiquent
que cet appareil est en mode Enfant.
D – 6
Pour désactiver le mode Enfant, suivre la même
procédure. Maintenir le bouton Mode enfoncé
pendant 5secondes.
Page 50
5. CONFIGURATION DES RÉGLAGES
Appuyer sur le bouton Mode pour acher les réglages.
Ces réglages sont verrouillés par défaut.
TEMPÉRATURE DU POINT DE SATURATION
Sur l’AIRVO 2, vous pouvez définir trois réglages de température
du point de saturation:
• 37°C (98,6°F)
• 34°C (93°F) [si le réglage à 37°C n’est pas bien toléré]
• 31°C (88°F) [pour les masques faciaux uniquement].
Il est possible que vous n’ayez pas accès à tous les réglages si:
• l’appareil est en mode Enfant (limité à 34°C),
• l’appareil a été initialement configuré avec des limites plus restreintes.
L’AIRVO2 revient à son réglage par défaut (37°C) après chaque cycle
dedésinfection.
Pour modifier le réglage
de la température du point de saturation:
Maintenir enfoncés les boutons Haut et Bas pendant
3secondes pour «déverrouiller» le réglage.
Le verrou disparaît et est remplacé par une flèche qui
montre les réglages minimal et maximal possibles.
Appuyer sur les boutons Haut et Bas pour choisir le
nouveau réglage.
Lorsque vous avez terminé, appuyer sur le bouton
Mode pour verrouiller à nouveau le réglage.
Le verrou réapparaît.
Mode Transport:
Si le mode Transport a été rendu accessible, vous
pouvez l’activer sur cet écran en appuyant sur
le bouton «Pause audio» pendant 5secondes.
L’appareil passera en mode basse puissance, faible
humidité pendant 20minutes, prévu pour une
utilisation pendant le transport des patients.
Pour de plus amples informations, se reporter à
laRÉF 185048130.
Pour désactiver le mode Transport, suivre la
mêmeprocédure: maintenir le bouton mode
«Pause audio» enfoncé pendant 5secondes.
Appuyer sur le bouton Mode pour passer à l’écran suivant.
DÉBIT
Sur l’AIRVO 2, vous pouvez régler les débits de 10 à 60L/min, par
incréments de 1L/min (10 à 25L/min) et de 5L/min (25 à 60L/min).
Il est possible que vous n’ayez pas accès à tous les réglages si:
• l’appareil est en mode Enfant (limité à 2 à 25L/min,
par incréments of 1L/min),
• l’appareil a été initialement configuré avec des limites plus restreintes.
L’AIRVO2 mémorise le réglage de débit lorsque vous le mettez hors tension.
Français
Pour modifier le réglage du débit:
Suivre la même procédure que ci-dessus dans «Pour modifier
le réglage de la température du point de saturation».
D – 7
Page 51
Appuyer sur le bouton Mode pour passer à l’écran suivant.
OXYGÈNE
Vous pouvez brancher un apport d’oxygène à l’AIRVO2 (jusqu’à
60L/min). L’AIRVO2 intègre un analyseur d’oxygène pour permettre de
déterminer la fraction d’oxygène administrée au patient. Il est possible
que votre appareil ait été initialement configuré avec des limites plus
restreintes.
Eectuer un monitorage continu de l’oxygène pour les patients chez
qui une interruption de l’apport en oxygène risque de provoquer une
désaturation importante.
AVERTISSEMENTS
Avant d’utiliser l’AIRVO2 avec de l’oxygène, lire tous les avertissements:
• L’utilisation d’oxygène demande une attention particulière afin d’éviter tout risque
d’incendie. En conséquence, pour des raisons de sécurité, toutes les sources de
flamme doivent être tenues à l’écart de l’appareil et de préférence en dehors de
la salle dans laquelle l’appareil est utilisé. L’oxygène ne doit pas être utilisé en
présence d’une flamme ou d’une personne en train de fumer. L’appareil doit être
placé de façon à permettre une bonne ventilation autour de celui-ci.
• Une inflammation violente et spontanée peut survenir si de l’huile, de la graisse
ou toute substance graisseuse entre en contact avec l’oxygène sous pression.
Cessubstances doivent être tenues à l’écart de tout équipement utilisant
del’oxygène.
• S’assurer que l’AIRVO2 est mis sous tension avant de brancher l’oxygène.
• L’ajout d’oxygène doit se faire uniquement par le raccord spécial d’arrivée
d’oxygène situé au dos de l’appareil. Pour s’assurer que l’oxygène entre
correctement dans l’appareil, ce raccord d’arrivée d’oxygène doit être
correctement ajusté au support du filtre qui doit être lui-même correctement
installé sur l’appareil. Le connecteur du cordon d’alimentation doit également
êtrecorrectement fixé.
• Ne pas brancher plus de 60L/min d’O2 au raccord d’arrivée d’oxygène situé à
l’arrière de l’appareil.
• La concentration d’oxygène administrée au patient peut être modifiée par les
changements de débit, d’oxygène, d’interface patient ou si le circuit d’air est
obstrué.
• En fin d’utilisation, couper la source d’oxygène. Déconnecter l’arrivée d’oxygène du
raccord d’arrivée d’oxygène situé au dos de l’appareil. Le débit d’oxygène doit être
arrêté quand l’appareil n’est pas en cours d’utilisation, pour éviter que de l’oxygène
ne s’accumule dans le dispositif.
• L’analyseur d’oxygène intégré à l’AIRVO2 fait appel à une technologie de mesure
par ultrasons. Aucun calibrage sur site n’est requis. Il est conçu pour une utilisation
avec de l’oxygène pur - le raccordement d’autres gaz ou mélanges de gaz
provoquera son dysfonctionnement.
BRANCHEMENT DE L’OXYGÈNE
Brancher l’arrivée d’oxygène au raccord d’arrivée d’oxygène situé à
l’arrière de l’appareil. S’assurer que la tubulure d’oxygène est fermement
insérée dans la connexion.
RÉGLAGE DE L’OXYGÈNE
Régler le niveau d’oxygène à la source, jusqu’à ce que l’écran ache la
fraction d’oxygène souhaitée. L’achage peut prendre plusieurs minutes.
Vous pouvez régler la fraction d’oxygène entre les valeurs maximales et
minimales achées au-dessus et en dessous de la flèche.
Si la fraction d’oxygène dépasse 95%, la valeur d’oxygène clignote en
rouge et l’appareil émet un signal sonore.
AVERTISSEMENTS
• Il est à noter que si la demande inspiratoire de crête du patient dépasse le débit
administré par l’appareil, la fraction d’oxygène inspirée par le patient sera inférieure
à la valeur indiquée à l’écran, du fait de l’inspiration d’air ambiant additionnel.
• Vérifier que les taux de saturation dans le sang appropriés sont atteints avec
ledébit prescrit.
Appuyer sur le bouton Mode pour revenir à l’écran Récapitulatif.
D – 8
Page 52
6. BRANCHEMENT SUR LE PATIENT
Attendre que le symbole «Prêt à l’emploi» s’ache sur l’écran
Récapitulatif.
Symbole «Prêt à l’emploi»
Brancher l’interface patient au circuit respiratoire chauant.
Surveiller les valeurs de débit et d’oxygène achées sur l’écran
Récapitulatif. Régler le niveau d’oxygène à la source selon les besoins.
Lors de la première utilisation de l’appareil par le patient, l’air
semblera chaud. Ceci est normal. Le patient doit continuer à respirer
normalement par la bouche ou le nez ou par la sonde de trachéotomie.
7. PENDANT L’UTILISATION
Si le symbole «Prêt à l’emploi» est aché depuis 1minute et que
l’opérateur n’a pas encore appuyé sur un bouton, un économiseur
d’écran est activé.
Si un excès de condensation s’accumule dans le circuit respiratoire
chauant, vider en soulevant le tube par l’extrémité patient, permettant
ainsi à la condensation de couler dans la chambre d’humidification.
8. APRÈS UTILISATION
Mettre l’appareil hors tension en appuyant sur le bouton de
marche/d’arrêt.
Français
D – 9
Page 53
ALARMES
L’AIRVO2 peut émettre des alarmes visuelles et sonores signalant toute interruption du traitement
du patient. Ces alarmes sont générées par un système d’alarme intelligent qui traite les informations
provenant des capteurs et des réglages de l’appareil et qui compare ces informations aux limites
pré-programmées.
SIGNAUX D’ALARME
Symboles Signification
Signal d’alarme visuel
Alarme.
(message)
En pause audio.
Signal d’alarme sonore
Appuyer sur ce bouton pour couper le son de l’alarme
3signaux sonores en 3secondes.
Répétition toutes les 5secondes.
ALARMES
Toutes les alarmes reprises ci-dessous ont une priorité de niveau moyen. Ces priorités ont été définies pour
un utilisateur se trouvant à 1mètre de l’appareil. L’appareil utilise aussi un système interne de détermination
des priorités. Si plusieurs alarmes sont émises simultanément, l’appareil achera l’alarme prioritaire.
Le tableau qui suit énumère toutes les alarmes par ordre décroissant de priorité et indique leurs causes,
lessolutions possibles et leur durée. Les alarmes qui aectent l’alimentation en oxygène exigent
une réponse immédiate pour vérifier les niveaux de saturation du patient. Les alarmes qui aectent
l’humidification exigent une réponse rapide pour évaluer le dessèchement potentiel des muqueuses et
lesobstructions associées.
pendant 115secondes.
L’alarme sonore peut être remise en marche si vous appuyez
à nouveau sur cette touche.
Message Signification
Erreur
(E###)
Vérifier
le tuyau
chauant
Rechercher
des fuites
Rechercher
des
obstructions
O2 trop basse
O2 trop élevée
L’appareil a détecté une défaillance interne et s’est éteint automatiquement.
Arrêter l’appareil et le redémarrer. Si le problème persiste, noter le code
d’erreur et contactez votre représentant Fisher & Paykel Healthcare.
L’appareil ne peut pas détecter le circuit respiratoire chauant.
Vérifier que le circuit respiratoire chauant n’est pas endommagé et est
branché correctement. Si le problème persiste, changer le circuit respiratoire
chauant.
L’appareil a détecté une fuite dans le système.
La raison la plus probable est que la chambre d’humidification a été enlevée
ou n’a pas été mise en place correctement.
Vérifier que le circuit respiratoire chauant n’est pas endommagé et est
branché correctement.
Vérifier que l’interface nasale est en place.
Vérifier que le filtre est en place.
L’appareil a détecté une obstruction dans le système.
Chercher toute obstruction éventuelle du circuit respiratoire chauant ou de
l’interface patient.
Vérifier que le filtre à air et le support de filtre ne sont pas obstrués.
Vérifier si l’appareil doit être en mode Enfant. Si le patient utilise une canule
nasale enfant Optiflow (OPT316/OPT318), vous devez activer le mode Enfant.
Le niveau d’oxygène mesuré a chuté en dessous de la limite autorisée.
Vérifier que la source d’oxygène est encore correctement branchée.
Régler le niveau d’oxygène à la source selon les besoins.
Le niveau d’oxygène mesuré a dépassé la limite autorisée.
Régler le niveau d’oxygène à la source selon les besoins.
Aecte
l’administration
de:
Oxygène,
humidité.
Oxygène,
humidité.
Oxygène,
humidité.
Oxygène,
humidité.
Oxygène <20secondes
Oxygène <20secondes
Durées
<5secondes
<5secondes
<5secondes
<10secondes
D – 10
Page 54
(suite)
Message Signification
Aecte
l’administration
Durées
de:
Débit cible
impossible à
atteindre
Vérifier l’eau
Température
cible impossible
à atteindre
Vérifier les
conditions de
fonctionnement
[Hors tension]
L’appareil ne peut pas atteindre le réglage du débit.
Chercher toute obstruction éventuelle du circuit respiratoire chauant ou
de l’interface patient.
Vérifier si le réglage du débit est trop élevé pour l’interface patient
utilisée (Cf. «Réglage de l’AIRVO2»: «Sélection de l’interface patient»).
L’appareil choisira de nouveaux réglages du débit appropriés. Vous serez
invité à accuser réception.
AVERTISSEMENTS
• La concentration d’oxygène administrée au patient peut être modifiée
par les changements de réglage du débit. Régler le niveau d’oxygène à
la source selon les besoins.
La chambre d’humidification est vide.
Quand une chambre fonctionne à vide, le flotteur peut être endommagé.
Remplacer la chambre et la poche à eau. [Vingt secondes après que la
chambre a été retirée, l’alarme «Rechercher des fuites» est activée (voir
ci-dessus). Lorsque la nouvelle chambre est installée, l’appareil entre en
mode Préchauage et reprend son fonctionnement normal.]
Pour assurer une humidification ininterrompue, veiller systématiquement
à ce que la chambre d’humidification et/ou la poche à eau ne soient
jamais vides.
L’appareil ne peut pas atteindre le réglage de la température.
Vous serez invité à accuser réception.
La cause la plus probable est que l’appareil fonctionne à un débit élevé
dans des conditions ambiantes basses. Envisager de baisser le réglage du
débit.
AVERTISSEMENTS
• La concentration d’oxygène administrée au patient peut être modifiée
par les changements de réglage du débit. Régler le niveau d’oxygène à
la source selon les besoins.
L’appareil a détecté qu’il fonctionne dans des conditions ambiantes
inadaptées.
Ne pas utiliser l’appareil lorsque la température ambiante est inférieure
à10°C.
Ne pas utiliser l’appareil lorsque la température ambiante est supérieure
à30°C.
Cette alarme peut être provoquée par une modification soudaine des
conditions ambiantes (p. ex. stockage de l’appareil dans un lieu froid
puis utilisation dans un lieu chaud). Laisser fonctionner l’unité pendant
30minutes. Arrêter l’appareil et le redémarrer.
L’appareil a été débranché de la prise secteur.
Pas d’alarme visuelle. L’alarme sonore retentit pendant 120secondes.
Oxygène
Humidité
Humidité
Humidité
Oxygène,
humidité.
10 +/-
1minutes
Débits
supérieurs à
20L/min:
<20minutes
Débits de
et inférieurs à
20L/min:
<40minutes
30 +/-
3minutes
60 +/-
6secondes
<5secondes
LIMITES D’ALARME
La plupart des limites d’alarme sont pré-programmées. Les exceptions sont données ci-dessous.
Ceslimites d’alarme peuvent être modifiées par le personnel autorisé. Les modifications seront conservées
pendant et après interruption de l’alimentation électrique.
Alarme Limite d’alarme réglée en usine Valeurs préréglées possibles
O2 trop basse 21% O
O2 trop élevée 95% O
2
2
21 à 25% O
30 à 100% O
2
2
Français
AVERTISSEMENTS
• L’utilisation de préréglages d’alarme diérents sur plusieurs appareils dans une même zone, p. ex. dans un service de
réanimation, peut présenter un danger.
• Le choix de limites d’alarme extrêmes peut rendre le système d’alarme inutile.
VÉRIFICATION DE LA FONCTIONNALITÉ DU SYSTÈME D’ALARME
Il est possible de vérifier la fonctionnalité du système d’alarme à tout moment lorsque l’appareil est
soustension.
Retirer le circuit respiratoire chauant. Le signal d’alarme visuel «Vérifier le tuyau chauant» doit
être visible et le signal d’alarme sonore doit retentir. Si l’un des deux signaux est absent, ne pas utiliser
l’appareil. Contactez votre représentant Fisher & Paykel Healthcare.
SIGNAUX D’INFORMATION SONORE
Outre les signaux d’alarme sonore, des signaux d’information sonore sont émis. Ils sont décrits ci-dessous.
Mélodie Signification
Séquence ascendante de 5sons Le symbole «Prêt à l’usage» est apparu
Séquence ascendante de 3sons Activation/Désactivation du mode Enfant
Un seul son toutes les 5secondes Niveau d’oxygène mesuré >95% OU
D – 11
Niveau d’oxygène mesuré >32% à l’arrêt
Page 55
4. RECONDITIONNEMENT
L’AIRVO2 doit être nettoyé et désinfecté entre chaque patient conformément aux instructions du manuel
du kit de désinfection (900PT600).
Cette procédure doit être réalisée le plus rapidement possible après l’utilisation. L’appareil fonctionne
avec de l’eau tiède et un risque de colonisation bactérienne et d’infection du patient peut survenir si
lesprocédures de nettoyage, désinfection et remplacement ne sont pas suivies.
Lors de la manipulation de l’appareil et de ses accessoires, les techniques d’hygiène standard doivent être
appliquées afin de minimiser la contamination. Ceci inclut le lavage des mains, le fait d’éviter les contacts
manuels avec les connecteurs, l’élimination prudente des consommables usagés et le stockage correct de
l’appareil après nettoyage et désinfection.
PÉRIODICITÉ DE CHANGEMENT DES ACCESSOIRES
Les accessoires de cet appareil doivent être changés fréquemment pour éviter tout risque d’infection.
Siles pièces sont décolorées ou endommagées, elles doivent être remplacées immédiatement; autrement
les pièces doivent être changées selon leur temps d’utilisation indiqué dans le tableau suivant.
Période
d’utilisation
maximale
Toutes les interfaces patient
1semaine
(utilisation
sur patient
unique)
2semaines
(utilisation
sur patient
unique)
3mois
ou
OPT316 Canule nasale - Nourrisson
OPT318 Canule nasale - Pédiatrique
OPT842 Canule nasale - Petite
OPT844 Canule nasale - Moyenne
OPT846 Canule nasale - Grande
OPT870 Interface de trachéotomie
RT013 Adaptateur pour masque - 22 mm
Tous les kits tubulures + chambre
900PT501 Circuit respiratoire chauant, chambre à remplissage automatique MR290 et adaptateur
900PT531 Circuit respiratoire chauant, chambre à remplissage automatique MR290 et adaptateur
(à utiliser avec OPT316/OPT318 uniquement)
900PT913 Filtre à air
(ou plus souvent s’il est très décoloré)
1000heures
REMPLACEMENT DU FILTRE
Changer
le ltre à air
Références et description des pièces
Si l’appareil indique qu’il faut changer le filtre:
1. Retirer le support du filtre du dos de l’appareil et enlever le filtre.
2. Remplacer l’ancien filtre par un neuf.
3. Fixer le support du filtre à l’appareil (insérer le bas du support
defiltre en premier, puis le faire pivoter vers le haut jusqu’à ce que
la partie supérieure s’enclenche).
4. Appuyer sur le bouton Mode pour passer à l’écran suivant.
MAINTENANCE
Cet appareil ne présente aucune pièce nécessitant une maintenance.
D – 12
Page 56
5. INFORMATIONS TECHNIQUES
DÉFINITIONS DES SYMBOLES
Attention
Surfaces
chaudes
Type BF
Partie
appliquée
ATTENTION
Voir les
documents
joints
Ne pas
jeter
Anti-
écoulement
CARACTÉRISTIQUES TECHNIQUES
Dimensions 295mm x 170mm x 175mm
Poids 2,2kg (4,8lb) appareil seul,
Fréquence
d’alimentation
Tension et courant
d’alimentation
Pression acoustique Les alarmes dépassent 45dbA
Inhibition de l’alarme
sonore
Port série Le port série est utilisé pour
(11,6" x 6,7" x 6,9")
3,4kg (7,5lb) emballé dans sa
housse, accessoires compris
50-60Hz
100-115V 2,2A (2,4A max.)
220-240V 1,8A (2,0A max.)
à 1m
115secondes
télécharger les données
techniques à l’aide du logiciel
F&P Infosmart™.
Courant
alternatif
Classe ll
Double
isolation
Interrupteur
Marche/arrêt
(interruption)
93/42/EEC
ClasseIIa
Humidité >33mg/L à 37°C cible
>10mg/L à 34°C cible
>10mg/L à 31°C cible
Température maximale
du gaz administré
Plage de débits
maximale (par défaut)
Plage de débits
maximale (mode Enfant)
Apport d’oxygène
maximal
43°C (109°F)
10 à 60L/min
2 à 25L/min
60L/min
Temps de préchauage 10minutes à 31°C (88°F),
30minutes à 37°C (98,6°F)
àl’aide d’une chambre MR290
avec un débit de 35L/min et
une température de départ de
23± 2°C (73 ± 3°F)
Précision de l’analyseur
d’oxygène
<± (2,5% + 2,5% du niveau
degaz) (dans la plage de
25 à 95% O2)
Conditions de fonctionnement:
18 à 28°C (64 à 82°F),
30 à 70% d’HR
Conçu pour répondre aux exigences des normes suivantes:
CEI 60601-1
UL 60601-1
CSA C22.2/No. 601.1
AS 3200.1.0
EN 60601-1
L’équipement accessoire branché au port série de l’appareil doit être certifié conformément à la norme CEI 60601-1 ou
CEI60950-1. De plus, toutes les configurations doivent être conformes à la norme CEI 60601-1-1. Toute personne qui
connecte un équipement supplémentaire à l’entrée ou à la sortie du signal configure un système médical et doit par
conséquent s’assurer que le système est conforme aux exigences de la norme CEI 60601-1-1. En cas de doute, consulter
leservice technique ou votre représentant local.
L’appareil est conforme aux exigences de compatibilité électromagnétiques CEI 60601-1-2.
Danscertains cas, l’appareil peut aecter ou être aecté par d’autres équipements électriques
setrouvant à proximité à cause des perturbations électromagnétiques. Si cela se produit, déplacer
l’appareil ou la cause de la perturbation, ou consulter votre prestataire de soins.
CONDITIONS DE FONCTIONNEMENT
Température ambiante 18 à 28°C (64 à 82°F)
Humidité 10 à 95% d’HR
Altitude 0 à 2000m (6000pieds)
Mode de fonctionnement Fonctionnement continu
CONDITIONS DE STOCKAGE ET DE TRANSPORT
L’appareil doit être stocké et transporté à des températures ambiantes comprises entre -10°C et 60°C (entre 14°F et 140°F),
10 à 95% d’HR, sans condensation.
INSTRUCTIONS POUR L’ÉLIMINATION
Instructions pour l’élimination de l’appareil
Ce dispositif contient des pièces électroniques. Ne pas jeter avec les ordures ménagères. Renvoyer à
Fisher&Paykel Healthcare ou éliminer selon les directives locales pour les déchets électroniques. Éliminer selon
ladirective de l’Union européenne relative aux déchets d’équipements électroniques et électriques (DEEE).
Instructions pour l’élimination des consommables
Placer l’interface, le circuit respiratoire et la chambre d’humidification dans un sac-poubelle à la fin de leur vie.
L’hôpital doit éliminer selon son protocole habituel d’élimination des produits contaminés.
Français
D – 13
Page 57
PRIMA DI INIZIARE
• Il presente Manuale d’istruzione è rivolto a professionisti del settore sanitario.
• Manuale d’istruzione per gli apparecchi AIRVO 2 con numero di LOTTO 130621 e successivi.
• Si consiglia di leggere con attenzione il presente Manuale e tutte le avvertenze in esso contenute. Qualsiasi
omissione della lettura del testo potrebbe causare danni alle persone. Inoltre, si raccomanda di guardare il
Video Guidato di AIRVO 2. Conservarli entrambi in un luogo sicuro per futuro riferimento.
• Prima di utilizzare AIRVO 2 per la prima volta, è necessario montarlo seguendo le istruzioni contenute
nelManuale Tecnico AIRVO 2.
• È necessario pulire e disinfettare AIRVO 2 prima di un nuovo utilizzo, come indicato nel Manuale del
KitdiDisinfezione (900PT600).
• Per ulteriore assistenza, si prega di contattare il rappresentante locale Fisher & Paykel Healthcare.
INDICE
1. Panoramica ................................................................................................................................................. E - 2
Destinazione d’uso .................................................................................................................................................................... E - 2
Avvertenze ................................................................................................................................................................................... E - 2
AIRVO 2 e accessori ................................................................................................................................................................. E - 3
2. Montaggio di AIRVO 2 ........................................................................................................................... E - 4
3. Come utilizzare AIRVO 2 ...................................................................................................................... E - 6
Punto di rugiada di riferimento ............................................................................................................................................. E - 7
Flusso di riferimento .................................................................................................................................................................. E - 7
Ossigeno ....................................................................................................................................................................................... E - 8
Dispositivi d’allarme ................................................................................................................................................................... E - 10
4. Revisioni ...................................................................................................................................................... E - 12
Programmazione del cambio degli accessori .................................................................................................................. E - 12
Sostituzione del filtro ................................................................................................................................................................ E - 12
Manutenzione ............................................................................................................................................................................... E - 12
5. Informazioni tecniche ............................................................................................................................. E - 13
Italiano
E – 1
Page 58
1. PANORAMICA
AIRVO 2 è un umidificatore con generatore di flusso integrato che eroga gas respiratori caldi e umidificati
apazienti che respirano spontaneamente tramite vari tipi di interfacce paziente.
DESTINAZIONE D’USO
AIRVO 2 è terapeutico per quei pazienti che respirano spontaneamente e desiderano trarre beneficio
inalando gas respiratori riscaldati e umidificati ad alto flusso. Sono compresi anche i pazienti che hanno
subito un bypass delle alte vie aeree. Il flusso dipende dal dispositivo di interfaccia e va da 2 a 60 L/minuto.
AIRVO 2 è destinato a pazienti che si trovano in ospedale e in strutture per terapie a lungo termine.
La normativa statunitense limita la vendita di questi apparecchi alla prescrizione medica.
AVVERTENZE
!
• L’inalazione per via nasale di gas respiratori genera una pressione positiva delle vie aeree strettamente
connessa al flusso. Ciò si deve tenere in considerazione qualora la pressione positiva delle vie aeree possa
avere eetti sfavorevoli su un paziente.
• L’apparecchio non può essere usato per mantenere in vita un paziente.
Per evitare scottature:
• L’apparecchio dovrebbe essere utilizzato esclusivamente con le interfacce, le camere di umidificazione e
i circuiti respiratori indicati nel manuale d’istruzione.
• L’uso di circuito respiratorio e di interfaccia per un periodo maggiore di quello specificato può provocane
seri danni e infezioni.
• Prima di utilizzare ossigeno nell’apparecchio, è necessario leggere la sezione “Ossigeno” del manuale
• Non utilizzare mai l’apparecchio se:
• il circuito respiratorio riscaldato è stato danneggiato con fori, lacerazioni o torsioni;
• non funziona bene;
• le viti della custodia sono state allentate.
• Non ostruire il flusso dell’aria all’interno dell’apparecchio e del circuito respiratorio
• L’apparecchio dovrebbe essere posizionato in modo da non impedire la ventilazione intorno all’apparecchio
stesso.
• Non ostruire mai i fori per l’aria dell’apparecchio, né posizionarlo su una superficie morbida come il letto
o il divano, dove il filtro dell’aria potrebbe essere bloccato. Mantenere i fori per l’aria liberi da pilucchi,
peli, ecc.
Per evitare la scossa elettrica:
• Non riporre o utilizzare l’apparecchio dove potrebbe cadere o essere tirato dentro l’acqua. Se entra
dell’acqua all’interno dell’apparecchio, staccare la spina di alimentazione ed interromperne l’uso.
• Non utilizzare mai l’apparecchio se:
• è caduto o è stato danneggiato;
• ha il cavo o la presa di alimentazione danneggiati;
• è caduto in acqua.
• Evitare di scollegare il cavo di alimentazione dal retro del dispositivo. Se è necessario scollegare il cavo,
tenere saldamente il connettore durante l’operazione. Evitare di tirare il cavo di alimentazione.
• Portare l’apparecchio a un centro assistenza autorizzato per la riparazione, ad eccezione dei casi descritti
nel presente manuale.
Per evitare il soocamento o l’inalazione di un corpo estraneo:
• Assicurarsi che ci sia un filtro dell’aria montato quando si utilizza l’apparecchio.
• Non far cadere o inserire oggetti nelle aperture o nei tubi.
Varie:
• Non utilizzare l’apparecchio se la temperatura della stanza eccede i 30 °C (86 °F) o se è minore di 10 °C
(50 °F) poiché l’apparecchio potrebbe spegnersi. La produzione di umidità sarà compromessa al di sotto
dei 18 °C (64 °F) e al di sopra dei 28 °C (82 °F).
• L’apparecchio non deve essere utilizzato in presenza di una miscela infiammabile di anestetico con aria,
ossigeno o ossido di diazoto.
E – 2
Page 59
AIRVO 2 E ACCESSORI
ASTA SU
RUOTE
VASSOIO DI
APPOGGIO
SU ASTA
ON/OFF (STANDBY)
PAUSA AUDIO
SU
GIÙ
MODALITÀ
SCHERMO
PORTA DI
CONNESSIONE
PER L’OSSIGENO
PORTA
DI SERIE
CAVO DI
ALIMENTAZIONE
e CONNETTORE
PROTEZIONE
FILTRO
AIRVO 2
(PT101EW)
PIASTRA
RISCALDANTE
Circuito
respiratorio
riscaldato
PRESA DI CONNESSIONE DEL CIRCUITO
PUNTO DI MISURAZIONE DELLA TEMPERATURA
BORDO DI
PROTEZIONE
Interfaccia
paziente
RESPIRATORIO RISCALDATO
DEL PUNTO DI RUGIADA VISUALIZZATA
PORTE DELLA
CAMERA
Camera di
umidificazione
FILTRO DELL’ARIA
Kit circuito e camera e interfacce paziente
Kit circuito & camera Interfacce
900PT531 Circuito respiratorio
900PT501 Circuito respiratorio
riscaldato, camera ad auto
riempimento MR290 e
adattatore (pacco da 10)
riscaldato, camera ad auto
riempimento MR290 e
adattatore (pacco da 10)
à
à
Pulizia e disinfezione
900PT600 Kit di disinfezione
900PT601 Filtro di disinfezione (pacco da 2)
900PT602 Spugnetta con manico per pulizia
900PT603 Telo di copertura e protezione
(pacco da 20)
apparecchio (pacco da 20)
CAMERA DI UMIDIFICAZIONE
AD AUTORIEMPIMENTO (MR290)
(con adattatore montato)
OPT316 Cannula nasale - Lattante (pacco da 20)
OPT318 Cannula nasale - Pediatrica (pacco da 20)
OPT842 Cannula nasale - Piccola (pacco da 20)
OPT844 Cannula nasale - Media (pacco da 20)
OPT846 Cannula nasale - Grande (pacco da 20)
OPT870 Interfaccia diretta per tracheostomia (pacco da 20)
RT013 Adattatore per maschera - 22 mm (pacco da 20)
Varie
900PT405 Vassoio di appoggio su asta
900PT421 Asta su ruote
900PT422 Kit di prolunga per l’ossigeno
900PT912 Porta filtro
900PT913 Filtro dell’aria (pacco da 2)
OPT012 Cerotti di fissaggio (OPT316/OPT318)
OPT014 Tubo dell’ossigeno (Optiflow Pediatrico)
(pacco da 20)
Italiano
E – 3
Page 60
2. INSTALLAZIONE DI AIRVO 2
H2O
1. PRIMA DI INIZIARE
AIRVO 2 deve essere fissato a un vassoio di appoggio su asta
(900PT405), sotto la testa del paziente.
Aprire la confezione del kit circuito respiratorio e camera (circuito
respiratorio riscaldato, camera ad autoriempimento MR290 ed adattatore).
2. INSTALLARE LA CAMERA DI UMIDIFICAZIONE
Togliere i tappini di colore blu dalla camera di umidificazione tirando
la linguetta verso l’alto, poi rimuovere la staa che tiene il deflussore
dell’acqua.
Innestare l’adattatore fornito sulle due prese verticali della camera e
spingere fino in fondo, infine agganciare il deflussore dell’acqua nella
suaposizione.
Inserire la camera di umidificazione sull’apparecchio premendo il bordo
di protezione e far scorrere la camera in posizione, allineandola con
precisione con le prese blu della parte terminale della camera.
Spingere in avanti la camera fino a quando il bordo di protezione scatta
nella posizione corretta
AVVERTENZE
Per evitare scottature:
• Non avviare l’apparecchio senza che la camera d’umidificazione sia inserita nel
suo alloggiamento.
• L’acqua nella camera si riscalda durante l’uso. Prestare attenzione durante la
rimozione e lo svuotamento della camera.
• Non toccare la piastra riscaldante, la camera di umidificazione o la base della
camera perché si riscaldano con l’uso normale.
Per evitare la scossa elettrica:
• Quando si sposta l’apparecchio con la camera d’umidificazione inserita, evitare
di rovesciarlo per prevenire ogni possibilità di far entrare acqua all’interno
dell’apparecchio.
• Svuotare tutta l’acqua dalla camera d’umidificazione prima di trasportare
l’apparecchio.
PRECAUZIONI
Per garantire una terapia ottimale (solo MR290):
• Non utilizzare la camera ad auto riempimento MR290 se questa è stata fatta
cadere o se è completamente vuota e l’allarme “senza acqua” è attivo.
3. CONNETTERE LA SACCA D’ACQUA
Agganciare la sacca d’acqua sterile al gancio dell’asta 20 cm (8") sopra
l’apparecchio e inserire il deflussore nell’apposito innesto della sacca
d’acqua. Aprire la valvola laterale del deflussore. La camera si riempirà
automaticamente fino al livello richiesto e manterrà questo livello fino
allosvuotamento della sacca stessa.
Per garantire un’umidificazione continua, accertarsi sempre che la camera
di umidificazione e/o la sacca dell’acqua non rimangano senza acqua.
Controllare che l’acqua fluisca nella camera e che rimanga sotto la linea
di riempimento. Se il livello dell’acqua si alza oltre la linea di riempimento,
sostituire immediatamente la camera.
MR290: Impostazione di flusso e tempi d’uso
(sacca d’acqua sterile di 2 litri)
L/min
2 5 10 15 20 25 30 35 40 45 50 55 60
379 152 76 51 38 30 25 22 19 17 15 14 13
ore
E – 4
Page 61
4. INSTALLARE IL CIRCUITO RESPIRATORIO RISCALDATO
2
2
10
10
10
10
10
Una parte terminale del circuito respiratorio riscaldato ha un manicotto di
plastica blu. Alzare il manicotto ed infilare il connettore nell’apparecchio.
Spingere il manicotto verso il basso per bloccarlo.
AVVERTENZE
Per evitare scottature:
• Non modificare il circuito respiratorio o l’interfaccia.
• Non lasciare il circuito respiratorio a contatto diretto con la cute per lunghi
periodi di tempo.
• Riscaldare una parte qualsiasi dell’interfaccia oltre i livelli della temperatura
dell’ambiente, per esempio coprendola con una coperta,o riscaldandola in una
incubatrice o con una lampada radiante pensile per neonati, può creare gravi
problemi.
• Non utilizzare un manicotto isolante od altro simile accessorio non raccomandati
da Fisher & Paykel Healthcare.
PRECAUZIONI
• Posizionare il circuito respiratorio riscaldato lontano da elettrodi EEG, ECG/EKG,
EMG, etc), al fine di ridurre al minimo qualsiasi interferenza.
5. SELEZIONARE L’INTERFACCIA PAZIENTE
AIRVO 2 può essere utilizzato con vari tipi di interfacce paziente. Leggere le istruzioni per l’utente fornite
a parte e riguardanti l’interfaccia paziente che sarà utilizzata, comprese tutte le avvertenze.
OPT842
OPT844
OPT846
Cannula nasale Interfaccia per
tracheostomia
OPT316, OPT318
(Fare riferimento a “Uso
di AIRVO 2” - “Modalità
Pediatrica”)
OPT870 RT013 (con maschera)
Adattatore di interfaccia
per maschera
Si noti che l’adattatore per maschere
RT013 è indicato per l’uso di sole maschere
ventilate. Non utilizzare maschere non
ventilate.
La seguente tabella mostra le impostazioni della temperatura del punto di rugiada di riferimento e
leimpostazioni del flusso di riferimento che possono essere utilizzate con queste interfacce.
Italiano
La bassa temperatura dell’ambiente circostante può impedire il raggiungimento di una temperatura
di riferimento di 37 °C con un’impostazione del flusso di riferimento elevato. In questi casi valutare
lapossibilità di diminuire l’impostazione del flusso di.
AVVERTENZE
Per evitare scottature:
• Non modificare il circuito respiratorio o l’interfaccia.
• Non usare interfacce paziente non presenti in questo elenco.
E – 5
Page 62
3. USO DI AIRVO 2
1. ACCENDERE L’APPARECCHIO
Collegare il cavo di alimentazione dell’apparecchio all’alimentazione
principale. Il connettore all’altra estremità del cavo di alimentazione
deve essere ben fissato al retro dell’apparecchio.
Per evitare la scossa elettrica:
• Assicurarsi che l’apparecchio sia asciutto prima di inserire la presa elettrica.
Accendere l’apparecchio premendo il pulsante On/O.
2. CONTROLLARE LO STATO DI DISINFEZIONE
L’apparecchio indicherà se l’uso su un nuovo paziente è sicuro.
AVVERTENZE
Ultima
disinfezione:
16.
Questo apparecchio AIRVO 2 è sicuro per essere utilizzato su
un nuovo paziente.
Questo apparecchio AIRVO 2 non è stato pulito e disinfettato
dall’ultimo utilizzo.
Questo apparecchio AIRVO 2 NON è sicuro per essere utilizzato
su un nuovo paziente.
3. RISCALDAMENTO
L’apparecchio inizierà a riscaldarsi. Si vedranno i numeri che mostrano i
valori attuali della temperatura del punto di rugiada in uscita, del flusso
e dell’ossigeno. Questi numeri lampeggiano finché non si avvicinano
allerispettive impostazioni di riferimento.
Questa schermata viene denominata “Riepilogo”.
4. MODALITÀ PEDIATRICA
Se il paziente utilizza una cannula nasale Optiflow pediatrica (OPT316/
OPT318), è necessario attivare la Modalità Pediatrica.
La Modalità Pediatrica limita le impostazioni di riferimento a: 34 °C e
da2-25 L/min (con incrementi di 1 L/min)
Per attivare la Modalità Pediatrica:
Tenere premuto il pulsante Modalità per 5 secondi.
Nuove impostazioni di riferimento
Le impostazioni di riferimento per la temperatura
Nuove
impostazioni
di riferimento
del punto di rugiada e del flusso cambieranno
automaticamente. Le icone colorate situate agli
angoli dello schermo indicano che l’apparecchio
èinModalità Pediatrica.
E – 6
Per disattivare la Modalità Pediatrica trasporto é
suciente seguire la stessa procedura, mantenendo
premuto iltasto Modalità per 5 secondi.
Page 63
5. CONFIGURARE LE IMPOSTAZIONI DI RIFERIMENTO
Premere il pulsante Modalità per visualizzare le impostazioni diriferimento.
Le impostazioni sono bloccate di default.
TEMPERATURA DEL PUNTO DI RUGIADA DI RIFERIMENTO
È possibile impostare AIRVO 2 su tre livelli di temperatura del punto di
rugiada di riferimento:
• 37 °C (98,6 °F)
• 34 °C (93 °F) [se la compliance a 37 °C è un problema]
• 31 °C (88 °F) [solo per maschere facciali].
È possibile non accedere a tutte le impostazioni se:
• l’apparecchio è in Modalità Pediatrica (limitata a 34 °C),
• l’apparecchio è stato inizialmente impostato con limiti più rigorosi.
AIRVO 2 ritornerà all’impostazione predefinita (37 °C) dopo ogni ciclo
didisinfezione.
Per modificare l’impostazione della temperatura
del punto di rugiada di riferimento:
Tenere premuti i pulsanti Su e Giù per 3 secondi per
“sbloccare” l’impostazione.
Il blocco scomparirà e verrà sostituito da una freccia che
mostra le impostazioni di accesso minime e massime.
Premere i pulsanti Su e Giù per scegliere la nuova
impostazione.
Terminata l’operazione, premere il pulsante Modalità per
‘bloccare’ di nuovo l’impostazione.
Il blocco riappare.
Modalità Trasporto
Se la Modalità Trasporto è stata attivata si può
avviarla su questa schermata tenendo premuto
il pulsante “Tacitazione allarmi” per 5 secondi.
L’apparecchio entrerà così per 20 minuti in una
modalità a basso consumo e a bassa umidità per
utilizzo durante il trasporto dei pazienti.
Per maggiori informazioni fare riferimento a
REF185048130.
Per disattivare la Modalità Trasporto é suciente
seguire la stessa procedura, mantenendo premuto
il pulsante “Pausa Audio” per 5 secondi.
Premere il pulsante Modalità per passare alla schermata successiva.
FLUSSO DI RIFERIMENTO
Si può impostare AIRVO 2 su flussi compresi tra 10 L/min ed 60 L/min,
con incrementi di 1 L/min (10-25 L/min) e 5 L/min (25-60 L/min).
È possibile non accedere a tutte le impostazioni se:
• l’apparecchio è in Modalità Pediatrica (limitata a 2-25 L/min,
con incrementi i 1 L/min),
• l’apparecchio è stato inizialmente impostato con limiti più rigorosi.
AIRVO 2 mantiene le impostazioni di flusso di riferimento quando
vienespento.
Per modificare l’impostazione della temperatura del
flusso di riferimento:
Seguire la stessa sequenza sopra indicata in “Per modificare
l’impostazione della temperatura del punto di rugiada”.
E – 7
Italiano
Page 64
Premere il pulsante Modalità per passare alla schermata successiva.
OSSIGENO
È possibile collegare ossigeno supplementare all’apparecchio AIRVO 2
(fino a 60 L/min). AIRVO 2 contiene un analizzatore di ossigeno che aiuta
a determinare la percentuale di erogazione al paziente. L’apparecchio
può essere stato inizialmente impostato con limiti più rigorosi.
Monitorare la percentuale di ossigeno in continuo è consigliato per
ipazienti che sarebbero soggetti ad una significativa desaturazione
incaso di interruzione dell’erogazione di ossigeno.
AVVERTENZE
Prima di usare AIRVO 2 con ossigeno, leggere tutte le avvertenze seguenti:
• L’uso di ossigeno richiede particolare attenzione per ridurre il rischio di incendio.
Di conseguenza, per ragioni di sicurezza è necessario che tutte le fonti possibili
di incendio siano tenute lontane dall’apparecchio e preferibilmente lontano
dalla stanza in cui viene utilizzato. Non utilizzare ossigeno mentre si fuma o in
presenza di fiamme libere. L’apparecchio dovrebbe essere posizionato in modo
da non impedire la ventilazione intorno all’apparecchio stesso.
• Si può verificare una spontanea e violenta esplosione se olio, grasso o sostanze
grasse vengono a contatto con l’ossigeno sotto pressione. Queste sostanze
devono essere tenute lontano dalle apparecchiature con ossigeno.
• Verificare che AIRVO 2 sia acceso prima di collegare l’ossigeno.
• L’ossigeno deve essere aggiunto solo tramite la porta speciale di ingresso
dell’ossigeno posta sul retro dell’apparecchio. Onde assicurare che l’ossigeno
entri nell’apparecchio correttamente, la presa di entrata dell’ossigeno deve
essere montata correttamente al porta filtro ed il porta filtro deve essere
montato correttamente sull’apparecchio. Anche il connettore del cavo di
alimentazione deve essere ben fissato.
• Non connettere più di 60 L/min O2 alla porta di ingresso dell’ossigeno posta
nelretro dell’apparecchio.
• La concentrazione di ossigeno somministrata al paziente può essere influenzata
da variazioni dell’impostazione del flusso, dell’ossigeno, dell’interfaccia paziente
o se il percorso dell’aria è ostruito.
• Al termine della terapia, chiudere la sorgente dell’ossigeno. Rimuovere il
tubo dell’ossigeno dall’attacco sul retro dell’apparecchio. Il flusso di ossigeno
deve essere interrotto se l’apparecchio non funziona, in modo da evitare la
formazione di ossigeno all’interno del dispositivo.
• L’analizzatore di ossigeno all’interno dell’AIRVO 2 utilizza una tecnologia di
misurazione agli ultrasuoni. Collegarlo a qualsiasi altro gas o mescolanza di gas
causerà un malfunzionamento.
COLLEGARE L’OSSIGENO
Connettere l’uscita dalla sorgente d’ossigeno alla porta di ingresso
dell’ossigeno posta nel retro dell’apparecchio. Spingere bene il tubo
diossigeno nella sua presa di connessione.
REGOLARE L’OSSIGENO
Regolare il livello di ossigeno dalla sorgente d’ossigeno finché la
frazione di ossigeno desiderata appare su schermo. Possono essere
necessari diversi minuti per la stabilizzazione del valore. Si può
impostare la frazione di ossigeno tra i valori massimi e minimi visibili
aldi sopra e al di sotto della freccia.
Se la frazione di ossigeno supera il 95%, il lettore dell’ossigeno diventerà
rosso e il dispositivo emetterà un segnale.
AVVERTENZE
• Si noti che se la richiesta inspiratoria di picco del paziente è superiore al flusso
erogato dall’apparecchio, la frazione di ossigeno inspirata dal paziente potrebbe
essere inferiore a quella impostata su schermo, poiché il paziente tende ad
ispirare ulteriore aria ambiente tramite la bocca.
• Si raccomanda vivamente di controllare che si raggiunga il corretto livello di
saturazione del sangue al flusso prescritto.
Premere il pulsante Modalità per passare alla schermata Riepilogo.
E – 8
Page 65
6. COLLEGARE IL PAZIENTE
Attendere fino a quando il simbolo “Pronto per l’uso” appare sulla
schermata di riepilogo.
Simbolo “Pronto per l’uso”
Collegare l’interfaccia paziente al circuito respiratorio riscaldato.
Monitorare i valori di flusso e dell’ossigeno che appaiono sulla
schermata di riepilogo. Regolare il livello di ossigeno proveniente dalla
sorgente d’ossigeno secondo necessità.
Quando il paziente utilizza l’apparecchio per la prima volta l’aria sembra
calda. Ciò è normale. Il paziente dovrebbe respirare normalmente
attraverso il naso e/o la bocca.
7. DURANTE L’USO
Se il simbolo “Pronto per l’uso” è stato visualizzato per 1 minuto e non è
stato premuto alcun pulsante, entrerà in esecuzione un salvaschermo.
Se si accumula condensa in eccesso nel circuito respiratorio riscaldato,
farla fluire alzando la parte terminale del circuito dalla parte del
paziente, in modo da farla terminare nella camera di umidificazione.
8. DOPO L’USO
Spegnere l’apparecchio premendo il pulsante On/O.
Italiano
E – 9
Page 66
ALLARMI
L’apparecchio AIRVO 2 è dotato di allarmi visivi e sonori per segnalare eventuali interruzioni relative
altrattamento del paziente. Questi allarmi sono generati da un sistema di allarme Intelligente che elabora
le informazioni dai sensori e dalle impostazioni di riferimento dell’apparecchio e mette a confronto queste
informazioni con i limiti pre-programmati.
SEGALI D’ALLARME
Simboli Significato
Segnali d’allarme visivi
Condizione di allarme.
(messaggio)
Audio in pausa.
Segnali d’allarme acustici
Premere questo pulsante per tacitare l’allarme sonoro
3 bip ogni 3 secondi.
Ripetuti ogni 5 secondi.
CONDIZIONI DI ALLARME
Tutti gli allarmi indicati di seguito sono stati valutati come “Priorità Media”. Queste priorità sono state
assegnate per un operatore posto al massimo a 1 metro dall’apparecchio. L’apparecchio utilizza un sistema
interno di priorità. Se si verificano condizioni di allarme multiplo, apparirà l’allarme con priorità più elevata.
La seguente tabella elenca tutte le condizioni d’allarme in ordine di priorità dalla massima alla minima,
lecause le possibili soluzioni e i ritardi. Le condizioni di allarme che hanno eetti sull’erogazione
dell’ossigeno richiedono una risposta immediata per verificare i livelli dii saturazione del paziente
Lecondizioni di allarme che hanno eetti sull’erogazione dell’umidità richiedono una risposta immediata
per verificare passibile disseccamento del muco e conseguenti ostruzioni.
per 115 secondi.
L’allarme sonoro può essere riattivato premendo
nuovamente il tasto.
Messaggio Significato
Errore
(E###)
Controllare
circuito
Verificare
perdite
Verificare
blocchi
O2 troppo basso
O2 troppo alto
L’apparecchio ha rilevato un guasto interno e si è spento
automaticamente.
Spegnere l’apparecchio e riaccenderlo. Se il problema persiste, prendere
nota del codice d’errore e contattare il proprio rappresentante della
Fisher & Paykel Healthcare.
L’apparecchio non riesce ad identificare il circuito respiratorio riscaldato.
Controllare che il circuito respiratorio riscaldato non sia danneggiato
e che sia collegato correttamente. Se il problema persiste, cambiare il
circuito respiratorio riscaldato.
L’apparecchio ha rilevato una falla nel sistema.
La causa più probabile è che la camera di umidificazione è stata tolta o
non è stata inserita correttamente nella propria sede.
Controllare che il circuito respiratorio riscaldato non sia danneggiato e
che sia collegato correttamente.
Controllare che l’interfaccia nasale sia collegata.
Controllare che il filtro sia montato.
L’apparecchio ha rilevato un blocco nel sistema.
Controllare il circuito respiratorio riscaldato o l’interfaccia paziente per
eventuali blocchi.
Verificare eventuali blocchi del filtro dell’aria e del porta filtro.
Verificare se l’apparecchio deve essere posto in Modalità Pediatrica.
Seilpaziente utilizza una cannula nasale Optiflow pediatrica
(OPT316/OPT318), è necessario attivare la Modalità Pediatrica.
La misurazione del livello di ossigeno è precipitata al di sotto dei limiti
consentiti.
Controllare che la sorgente d’ossigeno sia ancora correttamente
collegata.
Regolare il livello di ossigeno proveniente dalla sorgente d’ossigeno
secondo necessità.
La misurazione del livello di ossigeno ha superato i limiti consentiti.
Regolare il livello di ossigeno proveniente dalla sorgente d’ossigeno
secondo necessità.
Ha conseguenze
sull’erogazione di:
Ossigeno, umidità. <5 secondi
Ossigeno, umidità. <5 secondi
Ossigeno, umidità. <5 secondi
Ossigeno, umidità. <10 secondi
Ossigeno <20 secondi
Ossigeno <20 secondi
Ritardi
E – 10
Page 67
(continua)
Messaggio Significato
Flusso di
riferimento non
raggiunto
L’apparecchio non riesce a raggiungere l’impostazione del flusso di
riferimento.
Controllare il circuito respiratorio riscaldato o l’interfaccia paziente per
eventuali blocchi.
Controllare se l’impostazione del flusso di riferimento è troppo alta
per l’interfaccia del paziente in uso (fare riferimento a “Installazione di
AIRVO2” - “Selezionare Interfaccia Paziente”).
L’apparecchio selezionerà le nuove impostazioni di riferimento corrette.
Visarà richiesto di accettarle.
Ha conseguenze
sull’erogazione di:
Ossigeno
Ritardi
10 +/-
1 minuti
AVVERTENZE
• La concentrazione di ossigeno fornita al paziente può variare a seconda
dei cambi di impostazione del flusso. Regolare il livello di ossigeno
proveniente dalla sorgente d’ossigeno secondo necessità.
Controllare
acqua
Temperatura di
riferimento non
raggiunta
La camera non ha più acqua.
Quando si asciuga tutta l’acqua all’interno della camera di umidificazione,
il galleggiante della camera stessa potrebbe essersi danneggiato.
Sostituire la camera e la sacca d’acqua. [Venti secondi dopo che la
camera è stata tolta, si attiva l’allarme di “Verificare perdite” (vedi sopra).
Quando si sostituisce la camera, l’apparecchio entra nella modalità di
riscaldamento e riprende il normale funzionamento.]
Per garantire un’umidificazione continua, accertarsi sempre che la camera
di umidificazione e/o la sacca dell’acqua non rimangano senza acqua.
L’apparecchio non riesce a raggiungere l’impostazione della temperatura
di riferimento.
Vi sarà richiesto di accettarle.
La causa più probabile è che l’apparecchio funziona ad una portata
elevata in un ambiente a bassa temperatura. Considerare di diminuire
l’impostazione del flusso di riferimento:
Umidità
Umidità
Flussi
superiori a
20 L/min
<20 minuti
Flussi di
e inferiori a
20 L/min:
<40 minuti
30 +/-
3 minuti
AVVERTENZE
• La concentrazione di ossigeno fornita al paziente può variare a seconda
dei cambi di impostazione del flusso. Regolare il livello di ossigeno
proveniente dalla sorgente d’ossigeno secondo necessità.
Controllare
condizioni di
funzionamento
[Mancanza
d’alimentazione]
L’apparecchio ha rilevato che sta funzionando in condizioni ambientali
sfavorevoli.
Non utilizzare l’apparecchio se la temperatura ambiente è minore di 10 °C.
Non utilizzare l’apparecchio se la temperatura ambiente è minore di 30 °C.
Questo allarme si può attivare in seguito a un brusco cambiamento delle
condizioni ambientali (es. riporre l’apparecchio in un luogo freddo e
utilizzarlo poi in uno caldo). Lasciare l’apparecchio acceso per 30 minuti.
Spegnere l’apparecchio e riaccenderlo.
L’apparecchio è stato scollegato dalla presa di corrente.
Nessun allarme visivo. L’allarme sonoro viene emesso per almeno
120secondi.
Umidità
60 +/-
6 secondi.
Ossigeno, umidità. <5 secondi
LIMITI DI ALLARME
La maggior parte dei limiti di allarme non sono stati programmati. Di seguito sono indicate le eccezioni.
I valori dei limiti di allarme possono essere modificati da personale autorizzato. Le variazioni saranno
mantenute durante e dopo interruzioni di energia.
Condizione di allarme Impostazioni di fabbrica dei limiti d’allarme Eventuali valori preimpostati
O2 troppo basso 21% O
O2 troppo alto 95% O
2
2
21-25% O
30-100% O
2
2
AVVERTENZE
• Può sussistere un pericolo qualora le preimpostazioni d’allarme siano utilizzate su diversi apparecchi in un’unica area,
es. in una sala di terapia intensiva.
• L’impostazione dei limiti d’allarme a valori estremi può rendere inutilizzabile il sistema d’allarme.
CONTROLLO DELLA FUNZIONALITÀ DEL SISTEMA D’ALLARME
La funzionalità del sistema d’allarme si può controllare in qualsiasi momento quando l’apparecchio è acceso.
Rimontare il circuito respiratorio riscaldato. Dovrebbe apparire l’allarme visivo “controllare il circuito” e si
dovrebbe sentire il dispositivo sonoro. Se nessuno dei due allarmi si attiva, non utilizzare l’apparecchio.
Contattare il proprio rappresentante Fisher & Paykel Healthcare.
SEGNALI SONORI INFORMATIVI
Oltre ai segnali sonori d’allarme esistono segnali sonori informativi. Sono descritti qui di seguito.
Melodia Significato
Sequenza ascendente di 5 toni È apparso il simbolo “Pronto per l’uso”
Sequenza ascendente di 3 toni Attivazione/disattivazione della Modalità Pediatrica
Tono unico ogni 5 secondi Misurazione del livello di ossigeno >95%, OPPURE,
Misurazione del livello di ossigeno >32% allo spegnimento
E – 11
Italiano
Page 68
4. RIUTILIZZO
È necessario pulire e disinfettare AIRVO 2 prima di un nuovo utilizzo, come indicato nel Manuale del
KitdiDisinfezione (900PT600).
Questa procedura deve essere eseguita al più presto dopo l’uso. Poiché l’apparecchio utilizza acqua calda,
potrebbe essere a rischio di colonizzazioni batteriche e di infezioni al paziente qualora non vengano
seguite le procedure di pulizia, disinfezione e sostituzione.
Onde limitare al minimo la contaminazione, si dovrebbero applicare le tecniche asettiche standard quando
si manipolano AIRVO ed i suoi accessori. Queste includono: lavarsi bene le mani, evitare il contatto con
le prese di connessione, smaltire in sicurezza i materiali di consumo utilizzati e riporre correttamente
l’apparecchio dopo la pulizia e la disinfezione.
CALENDARIO PER IL CAMBIO DEGLI ACCESSORI
Gli accessori per l’apparecchio devono essere cambiati spesso onde evitare il rischio di infezione. Le parti
vanno sostituite immediatamente se sono danneggiate o decolorate; altrimenti vanno sostituite secondo i
tempi della seguente tabella.
Periodo massimo di
utilizzo
Tutte le interfacce paziente
OPT316 Cannula nasale - Lattante
1 settimana
(uso monopaziente)
OPT318 Cannula nasale - Pediatrico
OPT842 Cannula nasale - Piccola
OPT844 Cannula nasale- Media
OPT846 Cannula nasale - Grande
OPT870 Interfaccia per tracheostomia
RT013 Adattatore per maschera - 22 mm
Tutti i kit circuito e camera
2 settimane
(uso monopaziente)
3 mesi
o
900PT501 Kit circuito respiratorio riscaldato,camera di umidificazione ad auto riempimento
MR290 e adattatore
900PT531 Circuito respiratorio riscaldato, camera ad autoriempimento MR290 ed
adattatore da usare solo con OPT316/318
900PT913 Filtro ad aria
(o più spesso se si decolora)
1000 ore
SOSTITUZIONE DEL FILTRO
Necessaria sost.
ltro aria
Codice e descrizione
Se l’apparecchio indica che è necessario sostituire il filtro:
1. Prendere il porta filtro dal retro dell’apparecchio e togliere il filtro.
2. Sostituire il vecchio filtro con uno nuovo.
3. Reinserire il porta filtro nell’apparecchio (agganciare dapprima
labase del porta filtro, quindi ruotarlo verso l’alto fino a che
lamollascatta).
4. Premere il pulsante Modalità per passare alla schermata successiva.
MANUTENZIONE
Questo dispositivo non contiene parti mantenibili.
E – 12
Page 69
5. INFORMAZIONI TECNICHE
DEFINIZIONI DEI SIMBOLI
Attenzione
Superfici
calde
Tipo BF
Parte
applicata
ATTENZIONE
Consultare i
documenti di
accompagnamento
Non
gettare
A prova di
gocciolamento
CARATTERISTICHE DEL PRODOTTO
Dimensioni 295 mm x 170 mm x 175 mm
Peso 2,2 kg (4,8 lb) solo per l’apparecchio,
Frequenza elettrica 50-60 Hz
Tensione/corrente 100-115 V 2,2 A (2,4 A massimo)
Livello di
pressione sonora
Pausa sonora
degli allarmi
Porta di serie La porta di serie si utilizza per
(11,6" x 6,7" x 6,9")
3,4 kg (7,5 lb) imballato nella scatola,
inclusi gli accessori
220-240 V 1,8 A (2,0 A massimo)
Gli allarmi eccedono 45 dbA @ 1 m
115 secondi
scaricare i dati del prodotto usando
il software F&P Infosmart™.
Corrente
Alternata
Classe ll
Doppio
isolamento
Alimentazione
On/Off
(Standby)
93/42/CEE
Classe IIa
Umidità >33 mg/L a 37 °C di riferimento
>10 mg/L a 34 °C di riferimento
>10 mg/L a 31 °C di riferimento
Temperatura massima
dei gas somministrati
Intervallo di flusso
massimo (predefinito)
43 °C (109 °F)
10-60 L/min
Intervallo di flusso
massimo (Modalità
2-25 L/min
Pediatrica)
Apporto massimo
di ossigeno
60 L/min
Tempi di riscaldamento 10 minuti a 31 °C (88 °F),
30minuti a 37 °C (98,6 °F)
usando una camera MR290 con
portata di 35 L/min e
una temperatura iniziale
di 23 ± 2 °C (73 ± 3 °F)
Precisione
dell’analizzatore
diossigeno
< ± (2,5% + 2,5% del livello del gas)
(compreso tra 25-95% O2)
Condizioni d’utilizzo
18-28 °C (64-82 °F),
30-70% di umidità relativa
Progettato in conformità ai requisiti di:
IEC 60601-1
UL 60601-1
CSA C22.2/Nr. 601.1
AS 3200.1.0
EN 60601-1
Apparecchi accessori connessi alla porta di serie del dispositivo devono essere certificati IEC 60601-1 oppure IEC 60950-1.
Inoltre tutte le configurazioni devono rispettare gli standard IEC 60601-1-1. Chi connette apparecchiature esterne ella
parte diingresso del segnale o nella parte di uscita del segnale configura un sistema medico e quindi ha la responsabilità
di garantire che il sistema sia conforme ai requisiti dello standard IEC 60601-1-1. In caso di dubbio, consultare l’assistenza
tecnica o il rappresentante locale.
L’apparecchio rispetta i requisiti di compatibilità elettromagnetica di IEC 60601-1-2. In alcune
situazioni l’apparecchio può disturbare altre apparecchiature situate nelle vicinanze o essere da esse
disturbato a causa degli eetti delle interferenze elettromagnetiche. Se questo dovesse accadere,
spostare l’apparecchio o la posizione dell’apparecchio che causa interferenza, oppure consultare
ilfornitore.
CONDIZIONI DI FUNZIONAMENTO
Temperatura ambiente 18-28 °C (64-82 °F)
Umidità 10-95% di umidità relativa
Altitudine Da 0 a 2000 m (6000 ft)
Modalità di funzionamento Funzionamento continuativo
CONDIZIONI DI STOCCAGGIO E TRASPORTO
L’apparecchio deve essere conservato e trasportato alle seguenti condizioni ambientali: da -10 °C a 60 °C (da 14 °F a 140 °F),
dal 10 al 95% di umidità relativa senza condensare.
ISTRUZIONI PER LO SMALTIMENTO
Istruzioni per lo smaltimento dell’apparecchio
Questo apparecchio contiene parti elettroniche. Non gettare con i rifiuti normali. Restituire a Fisher & Paykel
Healthcare o eliminare secondo le direttive locali per lo smaltimento dei materiali elettronici. Smaltimento secondo
le direttive dell’Unione Europea per il recupero e lo smaltimento dei Rifiuti di Apparecchiature Elettriche ed
Elettroniche (RAEE).
Istruzioni per lo smaltimento di materiali consumabili
Una volta utilizzati mettere l’interfaccia, il circuito respiratorio e la camera di umidificazione in un sacchetto per
irifiuti. Gli ospedali devono seguire i propri metodi standard per lo smaltimento dei prodotti contaminati.
Italiano
E – 13
Page 70
VOORDAT U BEGINT
• Deze gebruikershandleiding is bestemd voor professionals in de gezondheidszorg.
• Deze gebruikershandleiding is van toepassing op AIRVO 2 apparaten met een lotnummer van 130621
enhoger.
• Lees deze gebruikershandleiding inclusief alle waarschuwingen. Als u dit nalaat, kan dat letsel tot gevolg
hebben. Bekijk ook de AIRVO 2 videohandleiding. Bewaar beide op een veilige plaats als naslagwerk.
• Vóór het eerste gebruik van de AIRVO 2 moet deze worden ingesteld volgens de instructies in de technische
handleiding van de AIRVO 2.
• De AIRVO 2 moet tussen patiënten worden gereinigd en gedesinfecteerd volgens de instructies in de
handleiding van de desinfectieset (900PT600).
• Neem voor meer hulp contact op met uw vertegenwoordiger van Fisher & Paykel Healthcare.
INHOUDSOPGAVE
1. Overzicht ..................................................................................................................................................... F - 2
Beoogd gebruik .......................................................................................................................................................................... F - 2
Waarschuwingen ........................................................................................................................................................................ F - 2
AIRVO 2 en accessoires .......................................................................................................................................................... F - 3
2. De AIRVO 2 instellen .............................................................................................................................. F - 4
3. De AIRVO 2 gebruiken ........................................................................................................................... F - 6
Beoogde dauwpunttemperatuur .......................................................................................................................................... F - 7
Doelflow ......................................................................................................................................................................................... F - 7
Zuurstof ......................................................................................................................................................................................... F - 8
Alarmen ......................................................................................................................................................................................... F - 10
Nederlands
4. Voorbereidingen voor hergebruik ..................................................................................................... F - 12
Vervangingsschema voor accessoires ................................................................................................................................ F - 12
Vervanging van het filter .......................................................................................................................................................... F - 12
Onderhoud .................................................................................................................................................................................... F - 12
5. Technische gegevens .............................................................................................................................. F - 13
F – 1
Page 71
1. OVERZICHT
De AIRVO 2 is een bevochtiger met een geïntegreerde flowgenerator voor de toediening met een hoge
flowsnelheid van verwarmde en bevochtigde beademingslucht aan zelfademende patiënten via diverse
patiëntinterfaces.
BEOOGD GEBRUIK
De AIRVO 2 is bestemd voor de behandeling van zelfademende patiënten die baat zouden hebben
bij het met hoge snelheid toedienen van verwarmde en bevochtigde beademingslucht. Dit is inclusief
patiënten waarbij de bovenste luchtwegen zijn gepasseerd. Afhankelijk van de patiëntinterface kan de flow
2-60 L/min bedragen. De AIRVO 2 is bestemd voor gebruik bij patiënten in ziekenhuizen en instellingen voor
langdurige behandeling.
De federale wetgeving in de Verenigde Staten bepaalt dat dit apparaat uitsluitend door of in opdracht
vaneen arts mag worden gekocht.
WAARSCHUWINGEN
!
• Toediening via de neus van beademingslucht genereert een flowafhankelijke positieve luchtwegdruk
(PAP). In gevallen waarin PAP een negatieve invloed op een patiënt kan hebben moet hiermee rekening
worden gehouden.
• Het apparaat is niet bestemd voor ondersteuning van vitale lichaamsfuncties.
Om brandwonden te voorkomen:
• Het apparaat dient uitsluitend te worden gebruikt met de interfaces, waterkamers en beademingsslangen
die zijn aangegeven in deze gebruikerhandleiding.
• Wanneer de beademingsslang of het masker langer dan de aangegeven tijd worden gebruikt, kan er
ernstig letsel optreden, waaronder infectie.
• Lees in het hoofdstuk 'Zuurstof' van deze handleiding alle waarschuwingen voordat u het apparaat gaat
gebruiken met zuurstof:
• Het apparaat nooit gebruiken:
• als er gaten, scheuren of knikken in de verwarmde beademingsslang zitten;
• als het niet goed werkt;
• als de schroeven in de behuizing zijn losgedraaid.
• Zorg dat de lucht onbelemmerd door het apparaat en de beademingsslang kan stromen.
• Het apparaat mag niet worden neergezet op plaatsen waar de ventilatie rondom het apparaat wordt
belemmerd.
• Nooit de luchtopeningen van het apparaat blokkeren of het apparaat op een meegevend oppervlak
(zoals een bed of bank) zetten, omdat het filtergebied hierdoor geblokkeerd kan worden. Houd de
luchtopeningen vrij van pluisjes, haren en dergelijke.
Om elektrische schokken te voorkomen:
• Het apparaat niet opbergen of gebruiken waar het in water kan vallen of daar in kan worden getrokken.
Trek de stekker uit het stopcontact en stop gebruik van het apparaat als er water in de behuizing terecht
is gekomen.
• Het apparaat nooit gebruiken:
• als het gevallen of beschadigd is;
• als het stroomsnoer of de stekker beschadigd is;
• als het in het water is gevallen.
• Trek het stroomsnoer niet vaker uit de achterzijde van het apparaat dan absoluut nodig is. Is dit toch nodig,
houd het snoer dan aan de stekker vast om het snoer te verwijderen. Trek niet aan het stroomsnoer zelf.
• Stuur het apparaat naar een bevoegd servicecentrum voor onderzoek en reparatie, behalve zoals
uiteengezet in deze handleiding.
Om verstikking en inhalatie van voorwerpen te voorkomen:
• Zorg dat er een luchtfilter is aangebracht wanneer het apparaat wordt gebruikt.
• Nooit een voorwerp in een opening of slang steken of laten vallen.
Diversen:
• Gebruik het apparaat niet wanneer de omgevingstemperatuur hoger dan 30°C (86 °F) of lager dan 10°C
(50 °F) is, omdat het onder deze omstandigheden uitgeschakeld kan worden. De vochtigheidsproductie
komt in het geding onder 18°C (64 °F) en boven 28°C (82 °F).
• Het apparaat is niet geschikt voor gebruik in aanwezigheid van een brandbaar anesthesiemengsel met
lucht, zuurstof of lachgas.
F – 2
Page 72
AIRVO 2 EN ACCESSOIRES
ZIEKENHUISSTANDAARD
MONTAGEBLAD
STANDAARD
AAN/UIT (STAND-BY)
GELUID
GEPAUZEERD
OMHOOG
OMLAAG
MODUS
Patiëntinterface
STROOMSNOER
en STEKKER
SCHERM
ZUURSTOF-
AANSLUITING
SERIËLE
POORT
FILTERAFDEKKING
LUCHTFILTER
AIRVO 2
(PT101EW)
beademingsslang
VERWARMINGS-
PLAAT
Verwarmde
AANSLUITPOORT VOOR
VERWARMDE BEADEMINGSSLANG
MEETPUNT VAN WEERGEGEVEN
DAUWPUNTTEMPERATUUR
KAMERPOORTEN
BESCHERM-
RAND
ZELFVULLENDE
WATERKAMER (MR290)
(met aangebrachte adapter)
Nederlands
Waterkamer
Slang- en kamersets en patiëntinterfaces
Slang- en kamerset Interfaces
900PT531 Verwarmde beademingsslang,
900PT501 Verwarmde beademingsslang,
MR290 zelfvullende kamer
enadapter (verpakking met
10 stuks)
MR290 zelfvullende kamer
enadapter (verpakking met
10 stuks)
à
à
Reiniging en desinfectie
900PT600 Desinfectieset
900PT601 Desinfectiefilter (verpakking met 2 stuks)
900PT602 Reinigingsstaafje (verpakking met
900PT603 Beschermhoes (verpakking met 20 stuks)
20 stuks)
OPT316 Neuscanule - Zuigeling (verpakking met 20 stuks)
OPT318 Neuscanule - Kleuter (verpakking met 20 stuks)
OPT842 Neuscanule - Small (verpakking met 20 stuks)
OPT844 Neuscanule - Medium (verpakking met 20 stuks)
OPT846 Neuscanule - Large (verpakking met 20 stuks)
OPT870 Rechtstreekse verbinding met tracheostoma
(verpakking met 20 stuks)
RT013 Maskeradapter - 22mm (verpakking met 20 stuks)
Diversen
900PT405 Montageblad standaard
900PT421 Ziekenhuisstandaard
900PT422 Verlengset zuurstofinlaat
900PT912 Filterhouder
900PT913 Luchtfilter (verpakking met 2 stuks)
OPT012 Wigglepads (OPT316/OPT318)
(verpakking met 20 stuks)
OPT014 Zuurstofslang (Optiflow Junior)
F – 3
Page 73
2. DE AIRVO 2 INSTELLEN
H2O
1. VOORDAT U BEGINT
De AIRVO 2 moet lager dan het hoofd van de patiënt worden bevestigd
op een montageblad aan een standaard (900PT405).
Open de verpakking van de slang- en kamerset (verwarmde
beademingsslang, MR290 zelfvullende kamer en adapter).
2. DE WATERKAMER INSTALLEREN
Verwijder de blauwe poortkapjes van de kamer door het treklusje
omhoog te trekken. Verwijder vervolgens de beugel waarop de
watertoevoerslang is gewikkeld.
Bevestig de meegeleverde adapter op de twee verticale poorten op de
kamer (goed aanduwen). Klem de watertoevoerslang vervolgens vast in
het klemmetje.
Sluit de waterkamer op het apparaat aan door de beschermrand
naar beneden te duwen waarna de kamer op zijn plaats kan worden
geschoven. Zorg dat de blauwe kamerpoortuiteinden zich daarbij recht
tegenover de poorten in het apparaat bevinden.
Duw de kamer stevig aan tot de beschermrand op zijn plaats klikt.
WAARSCHUWINGEN
Om brandwonden te voorkomen:
• Zet het apparaat niet aan zonder dat de waterkamer is aangebracht.
• Het water in de kamer wordt warm tijdens het gebruik. Ga voorzichtig te werk bij
het verwijderen en legen van de kamer.
• Raak de verwarmingsplaat, waterkamer en kamerbodem niet aan wanneer het
apparaat in gebruik is.
Om elektrische schokken te voorkomen:
• Voorkom dat het apparaat kantelt als dit wordt opgetild terwijl de kamer is
aangebracht en er water in de kamer zit, anders kan er water in de behuizing
komen.
• Verwijder al het water uit de kamer voordat het apparaat wordt vervoerd.
AANDACHTSPUNTEN
Voor een optimale therapie (alleen MR290):
• Gebruik de zelfvullende MR290 kamer niet als deze op de grond is gevallen of is
drooggelopen en het 'water op'-alarm is geactiveerd.
3. DE WATERZAK AANSLUITEN
Hang de waterzak met steriel water 20 cm (8 in) boven het apparaat aan
de beugel. Duw de naald in de daarvoor bestemde opening onder in de
zak. Open het ventilatiekapje aan de zijkant van de naald. De kamer wordt
nu automatisch gevuld tot het vereiste niveau, dat wordt gehandhaafd
totdat de waterzak leeg is.
Voor continue bevochtiging mag het water in waterkamer en/of waterzak
nooit opraken.
Controleer of water de kamer in stroomt en het niveau onder de
vulmarkering blijft. Vervang de kamer onmiddellijk als het waterniveau
tot boven de vulmarkering stijgt.
MR290: Flowinstelling vs. gebruiksduur (zak voor 2liter steriel water)
L/min
2 5 10 15 20 25 30 35 40 45 50 55 60
379 152 76 51 38 30 25 22 19 17 15 14 13
uur
F – 4
Page 74
4. DE VERWARMDE BEADEMINGSSLANG AANSLUITEN
2
2
10
10
10
10
10
Aan één uiteinde van de verwarmde beademingsslang zit een blauwe
kunststof huls. Til de huls omhoog en schuif de connector op het
apparaat. Duw de huls naar beneden om de slang vast te zetten.
WAARSCHUWINGEN
Om brandwonden te voorkomen:
• Breng op geen enkele wijze veranderingen aan in de beademingsslang of
interface.
• Laat de beademingsslang niet gedurende lange tijd in direct contact komen met
de huid.
• Er kan ernstig letsel ontstaan als delen van het masker worden verwarmd tot een
temperatuur die hoger is dan de omgevingstemperatuur (door het bijvoorbeeld
te bedekken met een deken of bij gebruik in een couveuse of onder een
verwarmer voor pasgeborenen).
• Gebruik geen isolatiehuls of soortgelijke accessoires die niet worden aanbevolen
door Fisher & Paykel Healthcare.
AANDACHTSPUNTEN
• Plaats de verwarmde beademingsslang uit de buurt van elektrodekabels
voor bewaking van elektrische signalen (EEG, ECG, EMG, etc), om mogelijke
interferentie met het bewaakte signaal tot een minimum te beperken.
5. DE PATIËNTINTERFACE SELECTEREN
De AIRVO 2 kan worden gebruikt met diverse patiëntinterfaces. Lees de aparte gebruikersinstructies voor
de te gebruiken patiëntinterface, inclusief alle waarschuwingen.
Nederlands
OPT842
OPT844
OPT846
Neuscanule Tracheostoma-
interface
OPT316, OPT318
(Raadpleeg 'De AIRVO 2
gebruiken' - 'Juniormodus')
OPT870 RT013 (met masker)
De RT013 maskeradapter is uitsluitend
bestemd is voor gebruik op maskers met
ventilatie. Gebruik geen dichte maskers.
Maskerinterface-
adapter
De volgende tabel bevat de instellingen van de beoogde dauwpunttemperatuur en de
doelflowinstellingen die met deze interfaces kunnen worden gebruikt.
In een omgeving waar lage temperaturen heersen bereikt het apparaat mogelijk niet de ingestelde
temperatuur van 37 °C wanneer hoge doelflowinstellingen worden gebruikt. In deze gevallen moet
worden overwogen om de doelflowinstelling te verlagen.
WAARSCHUWINGEN
Om brandwonden te voorkomen:
• Breng op geen enkele wijze veranderingen aan in de beademingsslang of interface.
• Gebruik geen patiëntinterfaces die hier niet worden genoemd.
F – 5
Page 75
3. DE AIRVO 2 GEBRUIKEN
1. HET APPARAAT INSCHAKELEN
Steek de stekker van het stroomsnoer van het apparaat in het
stopcontact. De connector aan het andere uiteinde van het stroomsnoer
moet goed vastzitten op de achterzijde van het apparaat.
WAARSCHUWINGEN
Om elektrische schokken te voorkomen:
• Zorg dat het apparaat droog is voordat u de stekker in het stopcontact steekt.
Schakel het apparaat in door op de Aan/Uit-knop te drukken.
2. DE DESINFECTIESTATUS CONTROLEREN
Het apparaat geeft aan of het veilig kan worden gebruikt bij een nieuwe
patiënt.
Laatste
desinfectie:
16
Deze AIRVO 2 is veilig voor gebruik bij een nieuwe patiënt.
Deze AIRVO 2 is sinds het laatste gebruik niet gereinigd en
gedesinfecteerd.
Deze AIRVO 2 is NIET veilig voor gebruik bij een nieuwe patiënt.
3. OPWARMEN
Het apparaat begint op te warmen. U ziet getallen die de op
dat moment gegenereerde dauwpunttemperatuur, flow- en
zuurstofwaarden aangeven. Deze getallen knipperen totdat ze hun
doelinstelling hebben bereikt.
Dit scherm wordt het 'Overzichtsscherm' genoemd.
4. JUNIORMODUS
Als de patiënt een Optiflow Junior neuscanule (OPT316/OPT318) gaat
gebruiken, moet u de Juniormodus activeren.
In de Juniormodus worden de doelinstellingen beperkt tot: 34 °C en
2-25 L/min, in stappen van 1 L/min.
De Juniormodus activeren:
Houd de Modusknop 5 seconden ingedrukt.
Nieuwe doelinstellingen
De doelinstellingen voor de dauwpunttemperatuur
Nieuwe
doelinstellingen
en flow worden automatisch gewijzigd. De kleurrijke
pictogrammen in de hoeken van het scherm geven
aan dat het apparaat in de Juniormodus werkt.
F – 6
Volg dezelfde procedure om de Juniormodus te
deactiveren: houd de Modusknop 5 seconden
ingedrukt.
Page 76
5. DOELINSTELLINGEN CONFIGUREREN
Druk op de Modusknop om de doelinstellingen te bekijken.
Deze instellingen worden standaard vergrendeld.
BEOOGDE DAUWPUNTTEMPERATUUR
Op de AIRVO 2 kunnen drie beoogde dauwpunttemperaturen worden
ingesteld:
• 37 °C (98,6 °F)
• 34 °C (93 °F) [indien compliantie bij 37 °C problematisch is]
• 31 °C (88 °F) [alleen voor maskers].
Wellicht zijn niet alle instellingen beschikbaar:
• als het apparaat in de Juniormodus staat (beperkt tot 34 °C);
• als het apparaat oorspronkelijk is ingesteld met strakkere limieten.
Na elke desinfectiecyclus gaat de AIRVO 2 terug naar de
standaardinstelling (37 °C).
De instelling van de beoogde
dauwpunttemperatuur wijzigen:
Houd de toetsen Omhoog en Omlaag 3 seconden
lang ingedrukt om de instelling te 'ontgrendelen'.
Het slotje verdwijnt en wordt vervangen door een
pijl die de minimale en maximale toegankelijke
instellingen weergeeft. Druk op de toetsen Omhoog
en Omlaag om de nieuwe instelling te kiezen.
Nederlands
Druk als u klaar bent op de Modusknop om de
instelling weer te 'vergrendelen'.
Het slotje verschijnt weer.
Transportmodus:
Als de Transportmodus is ingeschakeld,
kunt u deze op dit scherm activeren door de
geluidspauzeknop 5 seconden ingedrukt te
houden. Het apparaat schakelt over naar een
modus met een laag vermogen en een lage
vochtigheid die 20 minuten actief blijft en bedoeld
is voor gebruik tijdens het vervoer van patiënten.
Raadpleeg REF 185048130 voor meer informatie.
Volg dezelfde procedure om de Transportmodus
te deactiveren: houd de geluidspauzeknop
5seconden ingedrukt.
Druk op de Modusknop om naar het volgende scherm te gaan.
DOELFLOW
De AIRVO 2 kan worden ingesteld op flows tussen 10 L/min en 60 L/min,
in stappen van 1 L/min (10-25 L/min) en 5 L/min (25-60 L/min).
Wellicht zijn niet alle instellingen beschikbaar:
• als het apparaat in de Juniormodus staat (beperkt tot 2-25 L/min,
in stappen van 1 L/min);
• als het apparaat oorspronkelijk is ingesteld met strakkere limieten.
De AIRVO 2 onthoudt de doelflowinstelling wanneer u het apparaat
uitschakelt.
De instelling van de doelflow wijzigen:
Volg dezelfde stappen als in de eerder beschreven procedure
'De instelling van de beoogde dauwpunttemperatuur wijzigen'.
Note the translation is coming
Also 5 not 10 seconds!!!
F – 7
Page 77
Druk op de Modusknop om naar het volgende scherm te gaan.
ZUURSTOF
Op de AIRVO 2 kan extra zuurstof worden aangesloten (max. 60L/min).
De AIRVO 2 heeft een zuurstofanalysator die u helpt te bepalen welk
zuurstofdeel u toedient aan de patiënt. Het apparaat kan oorspronkelijk
zijn ingesteld met strakkere limieten.
Gebruik continue zuurstofbewaking voor patiënten bij wie sterke
desaturatie kan optreden indien de zuurstoftoevoer onderbroken zou
worden.
WAARSCHUWINGEN
Lees alle onderstaande waarschuwingen voordat u de AIRVO 2 met zuurstof gebruikt:
• Het gebruik van zuurstof vereist bijzondere aandacht om het gevaar van
brand te verkleinen. Het is voor de veiligheid dan ook noodzakelijk dat alle
ontstekingsbronnen uit de buurt van het apparaat worden gehouden en bij
voorkeur niet in de kamer komen waar het apparaat wordt gebruikt. Gebruik geen
zuurstof in ruimten waar wordt gerookt of in aanwezigheid van open vuur. Het
apparaat mag niet worden neergezet op plaatsen waar de ventilatie rondom het
apparaat wordt belemmerd.
• Er kan zich een spontane en krachtige ontbranding voordoen als olie, vet of
vettige stoen in contact komen met onder druk staande zuurstof. Deze stoen
moeten uit de buurt van alle zuurstofapparatuur worden gehouden.
• Zorg dat de AIRVO 2 is ingeschakeld voordat de zuurstof wordt aangesloten.
• Zuurstof mag uitsluitend worden toegevoegd via de speciale zuurstofaansluiting
aan de achterkant van het apparaat. Om ervoor te zorgen dat de zuurstof op
de juiste wijze het apparaat in stroomt, moet de zuurstofaansluiting goed zijn
aangesloten op de filterhouder en de filterhouder goed zijn aangesloten op het
apparaat. Ook de connector van het stroomsnoer moet stevig vast zitten.
• Sluit niet meer dan 60 L/min O2 aan op de zuurstofaansluiting aan de achterzijde
van het apparaat.
• De aan de patiënt toegediende zuurstofconcentratie kan worden beïnvloed door
wijzigingen in de flowinstelling, zuurstofinstelling en patiëntinterface, of als het
luchtpad is geblokkeerd.
• Schakel de zuurstoftoevoer na afloop weer uit. Verwijder vervolgens de
toevoerslang van de zuurstofaansluiting achter op het apparaat. De zuurstoow
moet worden uitgeschakeld als het apparaat uit staat, zodat er zich in het
apparaat geen zuurstof kan ophopen.
• De zuurstofanalysator in de AIRVO 2 maakt gebruik van ultrasone
meettechnologie. Deze hoeft niet ter plaatse gekalibreerd te worden.
Dezuurstofanalysator is ontworpen voor gebruik met pure zuurstof - het
aansluiten van andere gassen of gasmengsels leidt tot een onjuiste werking
vanhet apparaat.
ZUURSTOF AANSLUITEN
Sluit de zuurstoftoevoer aan op de zuurstofaansluiting op de achterkant
van het apparaat. Zorg dat u de zuurstofslang stevig op deze
aansluitpoort drukt.
ZUURSTOF AFSTELLEN
Pas het zuurstofniveau aan op de zuurstofbron totdat het gewenste
zuurstofdeel wordt weergegeven op het scherm. Het kan enkele minuten
duren voordat de waarde constant is. U kunt het zuurstofdeel instellen
op een waarde tussen de maximum- en minimumwaarden die boven en
onder de pijl staan.
Als het zuurstofdeel hoger is dan 95%, knippert de zuurstofwaarde rood
en laat het apparaat een pieptoon horen.
WAARSCHUWINGEN
• Als de inspiratoire behoefte van de patiënt groter is dan de flow die wordt
afgeven door het apparaat, is het door de patiënt ingeademde zuurstofdeel
kleiner dan de op het scherm aangeven waarde vanwege het bijmengen van
omgevingslucht.
• Controleer of de juiste bloedsaturatie wordt bereikt bij de voorgeschreven flow.
Druk op de Modusknop om terug te gaan naar het overzichtsscherm.
F – 8
Page 78
6. DE PATIËNT AANSLUITEN
Wacht tot het 'Gereed voor gebruik'-symbool op het overzichtsscherm
verschijnt.
'Gereed voor gebruik'-symbool
Sluit de patiëntinterface aan op de verwarmde beademingsslang.
Monitor de flow- en zuurstofwaarden in het overzichtsscherm. Pas indien
nodig het zuurstofniveau aan op de zuurstofbron.
Als de patiënt het apparaat voor het eerst gebruikt, zal de lucht warm
aanvoelen. Dit is normaal. De patiënt moet normaal door de neus en/of
mond of de tracheostoma blijven ademhalen.
7. TIJDENS HET GEBRUIK
Als het 'Gereed voor gebruik'-symbool 1 minuut lang is weergegeven en
er gedurende die tijd geen knop is ingedrukt, wordt er een screensaver
gestart.
Nederlands
Als er zich overtollig condensaat verzamelt in de verwarmde
beademingsslang, voer dit dan af door het patiëntuiteinde van de slang
op te tillen zodat het condensaat in de waterkamer kan stromen.
8. NA GEBRUIK
Schakel het apparaat uit door de Aan/Uit-knop in te drukken.
F – 9
Page 79
ALARMEN
De AIRVO 2 heeft visuele en geluidsalarmen die u attenderen op onderbrekingen in de behandeling
van de patiënt. Deze alarmen worden gegenereerd door een intelligent alarmsysteem dat informatie
van de sensoren en doelinstellingen van het apparaat verwerkt en deze informatie vergelijkt met
voorgeprogrammeerde limieten.
ALARMMELDINGEN
Symbolen Betekenis
Visuele alarmmelding
Alarmsituatie.
(melding)
Geluid gepauzeerd.
Geluidsalarmmelding
Druk deze knop in om het alarmsignaal 115 seconden lang te
3 pieptonen in 3 seconden.
Wordt om de 5 seconden herhaald.
ALARMSITUATIES
Alle hieronder genoemde alarmen zijn beoordeeld als alarm met 'gemiddelde prioriteit'. Deze prioriteiten
zijn toegewezen voor een positie van de gebruiker binnen 1 meter van het apparaat. Het apparaat maakt
tevens gebruik van een intern prioriteitensysteem. Als zich meerdere alarmsituaties tegelijk voordoen,
geeft het apparaat het alarm met de hoogste prioriteit weer.
In de volgende tabel staan alle alarmsituaties, gerangschikt van de hoogste naar de laagste prioriteit, met
hun oorzaken, mogelijke oplossingen en vertragingen. Alarmsituaties die van invloed zijn op de toediening
van zuurstof vereisen een onmiddellijke reactie en beoordeling van de bloedsaturatie van de patiënt.
Alarmsituaties die van invloed zijn op de toediening van vochtigheid vereisen een onmiddellijke reactie en
beoordeling van de uitdroging van secreties en hiermee gepaard gaande verstoppingen.
dempen.
U kunt het alarmsignaal weer hoorbaar maken door de knop
opnieuw in te drukken.
Melding Betekenis
Storing
(E-nr.)
Controleer
slang
Controleer op
lekken
Controleer op
verstoppingen
O2 te laag
O2 te hoog
Het apparaat heeft een interne storing gedetecteerd en heeft zichzelf
uitgeschakeld.
Schakel het apparaat uit en vervolgens weer in. Als het probleem niet verdwijnt,
noteer dan de storingscode en neem contact op met uw vertegenwoordiger
van Fisher & Paykel Healthcare.
Het apparaat kan geen verwarmde beademingsslang detecteren.
Zorg dat de verwarmde beademingsslang in goede staat verkeert en goed
is aangesloten. Vervang de verwarmde beademingsslang als het probleem
hiermee niet wordt opgelost.
Het apparaat heeft een lek in het systeem gedetecteerd.
Dit wordt hoogstwaarschijnlijk veroorzaakt doordat de waterkamer is
verwijderd of niet goed is aangebracht.
Zorg dat de verwarmde beademingsslang in goede staat verkeert en goed is
aangesloten.
Controleer dat de neuscanule is aangebracht.
Controleer dat het filter is aangebracht.
Het apparaat heeft een verstopping in het systeem gedetecteerd.
Controleer de verwarmde beademingsslang of de patiëntinterface op
verstoppingen.
Controleer het luchtfilter en de filterhouder op verstoppingen.
Controleer of het apparaat in de Juniormodus hoort te staan. Als de patiënt
een Optiflow Junior neuscanule (OPT316/OPT318) gaat gebruiken, moet u de
Juniormodus activeren.
Het gemeten zuurstofniveau is gedaald tot beneden de toegestane limiet.
Controleer of de zuurstofbron nog steeds goed is aangesloten.
Pas indien nodig het zuurstofniveau aan op de zuurstofbron.
Het gemeten zuurstofniveau heeft de toegestane limiet overschreden.
Pas indien nodig het zuurstofniveau aan op de zuurstofbron.
Beïnvloedt
toediening
van:
Zuurstof,
vochtigheid.
Zuurstof,
vochtigheid.
Zuurstof,
vochtigheid.
Zuurstof,
vochtigheid.
Zuurstof <20 seconden
Zuurstof <20 seconden
Vertragingen
<5 seconden
<5 seconden
<5 seconden
<10 seconden
F – 10
Page 80
(vervolg)
Melding Betekenis
Beïnvloedt
toediening
Vertragingen
van:
Haalt
ingestelde
flow niet
Het apparaat kan de doelflowinstelling niet bereiken.
Controleer de verwarmde beademingsslang of de patiëntinterface op
verstoppingen.
Controleer of de doelflowinstelling te hoog is voor de gebruikte patiëntinterface
(raadpleeg 'De AIRVO 2 instellen' - 'De patiëntinterface selecteren').
Het apparaat kiest geschikte nieuwe doelinstellingen. U wordt gevraagd om deze
te bevestigen.
Zuurstof
10 +/-
1 minuut
WAARSCHUWINGEN
• De aan de patiënt toegediende zuurstofconcentratie kan worden beïnvloed
door wijzigingen in de flowinstelling. Pas indien nodig het zuurstofniveau aan
op de zuurstofbron.
Controleer
water
Het water in de kamer is op.
Wanneer een kamer droogloopt, kan de kamervlotter worden beschadigd.
Vervang de kamer en de waterzak. [Twintig seconden nadat de kamer is
verwijderd, wordt het alarm 'Controleer op lekken' geactiveerd (zie boven).
Wanneer de kamer wordt teruggeplaatst, start de opwarmmodus, waarna het
apparaat weer kan worden gebruikt.]
Voor continue bevochtiging mag het water in waterkamer en/of waterzak nooit
opraken.
Vochtigheid
Flows hoger
dan
20 L/min:
<20 minuten
Flows van
en lager dan
20 L/min:
<40 minuten
Haalt
ingestelde
temperatuur
niet
Controleer
gebruiksom-
standigheden
[Stroom uit]
Het apparaat kan de ingestelde temperatuur niet bereiken.
U wordt gevraagd om deze te bevestigen.
Dit wordt hoogstwaarschijnlijk veroorzaakt doordat het apparaat werkt op een
hoge flowsnelheid in een omgeving waar lage temperaturen heersen. Overweeg
om de doelflowinstelling te verlagen.
WAARSCHUWINGEN
• De aan de patiënt toegediende zuurstofconcentratie kan worden beïnvloed
door wijzigingen in de flowinstelling. Pas indien nodig het zuurstofniveau aan
op de zuurstofbron.
Het apparaat heeft waargenomen dat het in ongeschikte
omgevingsomstandigheden werkt.
Gebruik het apparaat niet wanneer de omgevingstemperatuur lager is dan 10°C.
Gebruik het apparaat niet wanneer de omgevingstemperatuur hoger is dan 30°C.
Dit alarm kan worden veroorzaakt door een plotseling verandering in de
omgevingsomstandigheden (bijv. het apparaat op een koude plaats opbergen en
het vervolgens op een warme plaats gebruiken). Laat het apparaat 30 minuten
werken. Schakel het apparaat uit en vervolgens weer in.
Het apparaat is losgekoppeld van de netspanning.
Geen visueel alarm. Het alarmsignaal klinkt gedurende 120 seconden.
Vochtigheid
Vochtigheid
Zuurstof,
vochtigheid.
30 +/-
3 minuut
60 +/-
6 seconden
<5 seconden
ALARMLIMIETEN
De meeste alarmlimieten zijn voorgeprogrammeerd. De uitzonderingen hierop worden hieronder vermeld.
Deze alarmlimieten kunnen door bevoegd personeel worden gewijzigd. De wijzigingen blijven behouden
wanneer een stroomonderbreking optreedt.
Alarmsituatie In de fabriek ingestelde alarmlimiet Mogelijke vooraf ingestelde waarden
O2 te laag 21% O
O2 te hoog 95% O
2
2
21-25% O
30-100% O
2
2
WAARSCHUWINGEN
• Als verschillende vooraf ingestelde alarmwaarden worden gebruikt op verschillende apparaten in één ruimte, bijv. een
spoedeisende hulpafdeling, kan dit een gevaar opleveren.
• Als u extreme alarmwaarden instelt, kan het alarmsysteem nutteloos worden.
DE FUNCTIE VAN HET ALARMSYSTEEM CONTROLEREN
De functie van het alarmsysteem kan op elk moment worden gecontroleerd wanneer het apparaat is
ingeschakeld.
Verwijder de verwarmde beademingsslang. Als het goed is, wordt de visuele alarmmelding 'Controleer
slang' nu weergegeven en klinkt er een geluidsalarmmelding. Indien een van beide alarmmeldingen niet
wordt weergegeven, mag het apparaat niet worden gebruikt. Neem contact op met uw vertegenwoordiger
van Fisher & Paykel Healthcare.
INFORMATIEVE GELUIDSSIGNALEN
Naast de geluidsalarmmeldingen worden er ook informatieve geluidssignalen weergegeven.
Eenbeschrijving hiervan vindt u hieronder.
Melodie Betekenis
Reeks van 5 oplopende tonen Het 'Gereed voor gebruik'-symbool is verschenen
Reeks van 3 oplopende tonen Activering/deactivering van de Juniormodus
Een enkele toon om de 5 seconden Gemeten zuurstofniveau >95% OF
F – 11
Gemeten zuurstofniveau >32%, bij uitschakelen
Nederlands
Page 81
4. VOORBEREIDINGEN VOOR HERGEBRUIK
De AIRVO 2 moet tussen patiënten worden gereinigd en gedesinfecteerd volgens de instructies in de
handleiding van de desinfectieset (900PT600).
Dit moet zo snel mogelijk na gebruik worden gedaan. Het apparaat gebruikt verwarmd water en daardoor
bestaat het risico van bacteriële kolonisatie en infectie van de patiënt als de reinigings-, desinfecteringsenvervangingsprocedures niet worden gevolgd.
Bij het hanteren van het apparaat en de accessoires dienen standaard steriele technieken te worden
toegepast om het gevaar van besmetting zo klein mogelijk te houden. Hieronder wordt onder meer
verstaan: goed handen wassen, aanraking van aansluitpoorten vermijden, de gebruikte verbruiksmaterialen
veilig weggooien en het apparaat na reiniging en desinfectie op de juiste wijze opbergen.
VERVANGINGSSCHEMA VOOR ACCESSOIRES
De accessoires voor het apparaat moeten vaak worden vervangen om het risico van infectie te voorkomen.
Onderdelen moeten onmiddellijk worden vervangen als ze beschadigd of verkleurd zijn. Daarnaast moeten
ze altijd worden vervangen na de in de onderstaande tabel vermelde perioden.
Maximale
gebruiksduur
Alle patiëntinterfaces
OPT316 Neuscanule - Zuigeling
1 week
(gebruik bij
één patiënt)
2 weken
(gebruik bij
één patiënt)
3 maanden
of
OPT318 Neuscanule - Kleuter
OPT842 Neuscanule - Small
OPT844 Neuscanule - Medium
OPT846 Neuscanule - Large
OPT870 Tracheostoma-interface
RT013 Maskerinterface-adapter - 22 mm
Alle slang- en kamersets
900PT501 Verwarmde beademingsslang, MR290 zelfvullende kamer en adapter
900PT531 Verwarmde beademingsslang, MR290 zelfvullende kamer en adapter
(uitsluitend voor gebruik met de OPT316/318)
900PT913 Luchtfilter
(of vaker indien aanzienlijk verkleurd)
1000 uur
VERVANGING VAN HET FILTER
Als het apparaat aangeeft dat het filter moet worden vervangen:
1. Neem de filterhouder van de achterkant van het apparaat en
Vervang
Luchtlter
2. Vervang het oude filter door een nieuw exemplaar.
3. Bevestig de filterhouder weer op het apparaat (haak eerst de
4. Druk op de Modusknop om naar het volgende scherm te gaan.
Onderdeelnummer en beschrijving
verwijder het filter.
onderzijde van de filterhouder in de behuizing en kantel de houder
vervolgens omhoog totdat de bovenzijde vast klikt).
ONDERHOUD
Dit apparaat bevat geen onderdelen die kunnen worden onderhouden.
F – 12
Page 82
5. TECHNISCHE GEGEVENS
BETEKENIS VAN SYMBOLEN
Pas op
Hete
oppervlakken
Type BF
Toegepast
onderdeel
LET OP
Raadpleeg
begeleidende
documentatie
Niet
weggooien
Druipwaterbestendig Wissel-
PRODUCTSPECIFICATIES
Afmetingen 295 mm x 170 mm x 175 mm
Gewicht 2,2 kg (4,8 lb) alleen apparaat;
Netfrequentie 50-60 Hz
Spanning/
stroomsterkte
Geluidsdrukniveau Alarmen zijn luider dan 45 dbA
Geluidsalarmpauze
Seriële poort De seriële poort wordt gebruikt
(11,6 in x 6,7 in x 6,9 in)
3,4 kg (7,5 lb) verpakt in tas
incl. accessoires
100-115 V 2,2 A (max. 2,4 A)
220-240 V 1,8 A (max. 2,0 A)
op 1 m afstand
115 seconden
voor het downloaden van
productgegevens met de
F&P Infosmart™ software.
stroom
Klasse ll
Dubbel
geïsoleerd
Stroom
Aan/Uit
(stand-by)
93/42/EEG
Klasse IIa
Vochtigheid >33 mg/L bij
doeltemperatuur van 37 °C
>10 mg/L bij
doeltemperatuur van 34 °C
>10 mg/L bij
doeltemperatuur van 31 °C
Maximumtemperatuur
van toegediende lucht
Maximaal flowbereik
(standaard)
Maximaal flowbereik
(Juniormodus)
Maximale
zuurstoftoediening
43 °C (109 °F)
10-60 L/min
2-25 L/min
60 L/min
Opwarmtijd 10 minuten tot 31 °C (88 °F),
30 minuten tot 37 °C (98,6 °F)
met een MR290 kamer met
flowsnelheid van 35 L/min
enaanvangstemperatuur van
23 ± 2 °C (73 ± 3 °F)
Nauwkeurigheid van
zuurstofanalysator
< ± (2,5% + 2,5% van gasniveau)
(binnen het bereik van
25-95% O2)
Gebruiksomstandigheden:
18-28 °C (64-82 °F),
30-70% RV
Nederlands
Ontworpen conform de vereisten van:
IEC 60601-1
UL 60601-1
CSA C22.2/Nr. 601.1
AS 3200.1.0
EN 60601-1
Randapparatuur die wordt aangesloten op de seriële poort van het apparaat moet zijn gecertificeerd volgens IEC 60601-1 of
IEC60950-1. Bovendien dienen alle configuraties te voldoen aan systeemnorm IEC 60601-1-1. Iedereen die aanvullende apparatuur
aansluit op de signaalin- of uitgang configureert een medisch systeem en dient te zorgen dat het systeem voldoet aan de eisen van
systeemnorm IEC 60601-1-1. Neem bij twijfel contact op met de technische dienst of uw plaatselijke vertegenwoordiger.
Het apparaat voldoet aan de vereisten voor elektromagnetische compatibiliteit van norm IEC 60601-1-2.
In bepaalde omstandigheden kan het apparaat wegens elektromagnetische interferentie de werking van
andere apparatuur in de nabijheid beïnvloeden of zelf worden beïnvloed. Probeer in dat geval het apparaat
of de apparatuur die interferentie veroorzaakt te verplaatsen. U kunt ook uw zorgverlener raadplegen.
GEBRUIKSOMSTANDIGHEDEN
Omgevingstemperatuur 18-28 °C (64-82 °F)
Vochtigheid 10-95% RV
Hoogte 0-2000 m (6000 ft)
Bedrijfsmodus Continue werking
OPSLAG- EN TRANSPORTOMSTANDIGHEDEN
Het apparaat moet worden opgeslagen en vervoerd bij een omgevingstemperatuur van -10 °C tot 60 °C (14 °F tot 140 °F),
10 tot 95% RV, niet-condenserend.
AFVOERINSTRUCTIES
Instructies voor afvoer van het apparaat
Dit apparaat bevat elektronica. Gooi het niet weg met het normale afval. Stuur het terug naar Fisher & Paykel
Healthcare of gooi het weg overeenkomstig de plaatselijke richtlijnen voor het weggooien van elektronica. Houd u
bij het weggooien aan de Europese richtlijn voor AEEA (afgedankte elektrische en elektronische apparatuur).
Instructies voor afvoer van verbruiksgoederen
Stop het masker, de beademingsslang en de kamer in een afvalzak. Ziekenhuizen dienen hun standaardmethoden
voor het weggooien van verontreinigde producten te volgen.
F – 13
Page 83
ANTES DE INICIAR
• Este Manual do Usuário é destinado a profissionais de saúde.
• Este Manual do Usuário se aplica aos equipamentos AIRVO 2 com números de LOTE 130621 e superiores.
• Leia este Manual do Usuário incluindo todas as advertências. O não cumprimento pode resultar em danos
ou prejuízos. Adicionalmente, assista ao Guia do AIRVO 2 em vídeo. Mantenha-os em local seguro para
consultas futuras.
• Antes de utilizar o AIRVO 2 pela primeira vez, configure-o de acordo com as instruções contidas no
Manual Técnico do AIRVO 2.
• O AIRVO 2 deve ser limpo e desinfetado quando da utilização entre pacientes de acordo com as instruções
contidas no Manual do Kit de Desinfecção (900PT600).
• Para obter maiores informações, entre em contato com o seu representante da Fisher & Paykel Healthcare.
ÍNDICE
1. Visão geral .................................................................................................................................................. G - 2
Indicações ..................................................................................................................................................................................... G - 2
Advertências ................................................................................................................................................................................ G - 2
AIRVO 2 e Acessórios .............................................................................................................................................................. G - 3
2. Como instalar o AIRVO 2 ...................................................................................................................... G - 4
3. Como utilizar o AIRVO 2 ....................................................................................................................... G - 6
Temperatura do ponto de condensação ............................................................................................................................ G - 7
Fluxo .........................................................................................................................................................................................G - 7
Oxigênio ......................................................................................................................................................................................... G - 8
Alarmes ......................................................................................................................................................................................... G - 10
Português
4. Reprocessamento .................................................................................................................................... G - 12
Escala para troca dos acessórios .......................................................................................................................................... G - 12
Substituição do filtro ................................................................................................................................................................. G - 12
Serviço de reparos ...................................................................................................................................................................... G - 12
5. Informações Técnicas ............................................................................................................................. G - 13
G – 1
Page 84
1. VISÃO GERAL
O AIRVO 2 é um umidificador com gerador de fluxo integrado que fornece elevado fluxo de gases
respiratórios aquecidos e umidificados para pacientes sob respiração espontânea através de uma variedade
de interfaces do paciente.
INDICAÇÕES
O AIRVO 2 foi projetado para o tratamento de pacientes sob respiração espontânea que se beneficiarão
da administração de gases respiratórios sob alto fluxo, aquecidos e umidificados. Esta indicação inclui
pacientes intubados e traqueostomizados. O fluxo pode variar de 2 a 60 L/min, dependendo da interface do
paciente. O AIRVO 2 deve ser utilizado em pacientes hospitalizados e sob tratamento crônico em clínicas.
A Lei Federal Americana restringe a venda deste equipamento por médicos ou por prescrição médica.
ADVERTÊNCIAS
!
• A administração nasal de gases respiratórios gera uma pressão positiva nas vias aéreas (PAP) dependente
do fluxo. Este fato deve ser levado em consideração, já que a PAP pode causar efeitos adversos em alguns
pacientes.
• Esse equipamento não é indicado como suporte à vida.
Para evitar queimaduras:
• o equipamento deve ser unicamente utilizado com interfaces, câmaras de água e circuitos respiratórios
especificados neste manual do usuário.
• Utilizar o circuito respiratório ou a interface por período maior do que o recomendado pode resultar em
sérios danos incluindo infecção.
• Antes de utilizar oxigênio com o equipamento, leia todas as advertências na seção “Oxigênio” deste
manual.
• Não opere o equipamento caso:
• o circuito respiratório aquecido apresente furos, rachaduras ou dobras;
• não esteja funcionando corretamente;
• os parafusos do gabinete tenham sido afrouxados.
• Não obstrua o fluxo de ar que passa através do equipamento e do circuito respiratório.
• O equipamento deve ser posicionado em local bem arejado.
• Não obstrua as entradas de ar do equipamento ou coloque-o em superfícies macias tais como cama,
poltrona ou sofá onde a área do filtro pode ser obstruída. Mantenha as entradas de ar livres de cabelos,
fiapos, etc.
Para evitar choque elétrico:
• Não armazene ou utilize o equipamento onde possa sofrer quedas ou onde possa entrar em contato com
água. Caso entre água no gabinete do equipamento, desligue-o da tomada elétrica e descontinue o uso.
• Não opere o equipamento caso:
• tenha sofrido queda ou se estiver danificado;
• o cabo ou a tomada elétrica estejam danificados;
• tenha sido imerso em água.
• Evite a remoção desnecessária do cabo elétrico da parte posterior do equipamento. Se for necessário
removê-lo, segure o conector durante a remoção. Evite tracionar o cabo elétrico.
• Envie o equipamento a um serviço autorizado quando da necessidade de reparos, exceto nas ocasiões
indicadas neste manual.
Para evitar asfixia ou aspiração de corpo estranho:
• Assegure-se de que o filtro de ar esteja colocado no equipamento durante sua utilização.
• Nunca coloque ou permita que ingresse qualquer objeto nas entradas do circuito.
Diversos:
• Não utilize o equipamento quando a temperatura ambiente exceder 30 °C (86 °F) ou estiver abaixo de
10°C (50°F) porque nessas condições o equipamento poderá se desligar. A produção de umidade estará
comprometida em temperaturas inferiores a 18 °C (64 °F) e acima de 28°C (82°F).
• O equipamento não deve ser utilizado na presença de mistura anestésica inflamável com ar, oxigênio ou
óxido nitroso.
G – 2
Page 85
AIRVO 2 E ACESSÓRIOS
SUPORTE
HOSPITALAR
BANDEJA DE
SUPORTE
LIGAR/DESLIGAR
(ESPERA)
PAUSA DO ÁUDIO
PARA
CIMA
PARA
BAIXO
MODO
TELA
ENTRADA
DE OXIGÊNIO
Circuito
respiratório
aquecido
CIRCUITO RESPIRATÓRIO AQUECIDO
PONTO DE MENSURAÇÃO DA
Interface do
paciente
CONEXÃO DE ENTRADA DO
TEMPERATURA EXIBIDA
PORTA
SERIAL
CABO ELÉTRICO
e CONECTOR
COBERTURA
DO FILTRO
FILTRO DE AR
AIRVO 2
(PT101EW)
PRATO DE
AQUECIMENTO
Kits de circuito/câmara e interfaces do paciente
Kit de circuito e câmara Interfaces
900PT531 Circuito respiratório aquecido,
900PT501 Circuito respiratório aquecido,
câmara autoalimentável
MR290 e adaptador
(Pacote com 10 unidades)
câmara autoalimentável
MR290 e adaptador
(Pacote com 10 unidades)
OPT316 Cânula Nasal - Infantil (Pacote com 20 unidades)
à
OPT318 Cânula Nasal - Pediátrica (Pacote com 20 unidades)
OPT842 Cânula Nasal - Pequena (Pacote com 20 unidades)
OPT844 Cânula Nasal - Média (Pacote com 20 unidades)
OPT846 Cânula Nasal - Grande (Pacote com 20 unidades)
à
OPT870 Conexão Direta para Traqueostomia
(Pacote com 20 unidades)
RT013 Adaptador de Máscara de 22 mm
(Pacote com 20 unidades)
ENTRADAS
DA CÂMARA
PROTETOR
DA CÂMARA
CÂMARA DE ÁGUA
AUTOALIMENTÁVEL (MR290)
(com adaptador acoplado)
Português
Câmara de
água
Limpeza e Desinfecção
900PT600 Kit de Desinfecção
900PT601 Filtro de Desinfecção
900PT602 Bastão de Limpeza com Extremidade de
900PT603 Capa para Armazenamento Limpo
(Pacote com 2 unidades)
Esponja (Pacote com 20 unidades)
(Pacote com 20 unidades)
Diversos
900PT405 Bandeja de montagem
900PT421 Pedestal de hospital
900PT422 Kit de extensão para entrada de
oxigênio
900PT912 Suporte do filtro
900PT913 Filtro de ar (Pacote com 2 unidades)
OPT012 Wigglepads (OPT316/OPT318)
(Pacote com 20 unidades)
OPT014 Circuitos de Oxigênio (Optiflow Júnior)
G – 3
Page 86
2. COMO INSTALAR O AIRVO 2
H2O
1. ANTES DE INICIAR
O AIRVO 2 deve estar fixo a uma bandeja de montagem (900PT405)
situada abaixo da altura da cabeça do paciente.
Abra a embalagem do kit de circuito e câmara (circuito respiratório
aquecido, câmara autoalimentável MR290 e adaptador).
2. INSTALE A CÂMARA DE ÁGUA
Remova as tampas azuis das entradas da câmara puxando a aleta para
cima e remova o lacre da extensão de alimentação de água.
Encaixe o adaptador fornecido sobre as duas entradas verticais na
câmara e empurre totalmente. Em seguida, coloque a extensão de
alimentação de água na posição adequada.
Acople a câmara de água no equipamento pressionando o protetor para
baixo e deslizando a câmara, alinhando-a com as extremidades azuis
dasentradas da câmara.
Empurre a câmara firmemente até o protetor da câmara emitir um
estalido quando estiver na posição correta.
ADVERTÊNCIAS
Para evitar queimaduras:
• Não coloque o equipamento em funcionamento sem que a câmara de água
esteja instalada.
• A água dentro da câmara se aquece durante a utilização. Seja cuidadoso ao
remover e esvaziar a câmara.
• Não toque no prato de aquecimento, na câmara de água ou na base da câmara
durante o uso.
Para evitar choque elétrico:
• Ao transportar o equipamento com a câmara de água instalada, evite incliná-lo
para que a água não ingresse em seu gabinete.
• Esvazie a câmara de água completamente antes de transportar o equipamento.
PRECAUÇÕES
Para garantir a terapia ideal (apenas para MR290):
• Não utilize a câmara autoalimentável MR290 caso tenha sofrido queda ou tenha
ficado sem água e o alarme “Sem água” tenha sido ativado.
3. CONECTE A BOLSA DE ÁGUA
Pendure a bolsa de água estéril no suporte suspenso 20 cm (8") acima
do equipamento e perfure a bolsa no encaixe situado em sua parte
inferior. Abra a tampa do respiro situada na lateral da bolsa de água.
Acâmara se encherá automaticamente até o nível requerido e manterá
este nível até que a bolsa de água se esvazie.
Para assegurar a umidificação contínua, sempre garanta que a câmara de
água e/ou a bolsa de água não se esvaziem.
Verifique se a água flui para a câmara e permanece abaixo da linha
de enchimento. Se o nível de água ultrapassar a linha de enchimento,
substitua a câmara imediatamente.
MR290: Ajuste de fluxo vs tempo de utilização
(bolsa de água estéril de 2 litros)
L/min
2 5 10 15 20 25 30 35 40 45 50 55 60
379 152 76 51 38 30 25 22 19 17 15 14 13
h
G – 4
Page 87
4. INSTALE O CIRCUITO RESPIRATÓRIO AQUECIDO
2
2
10
10
10
10
10
Uma das extremidades do circuito respiratório aquecido possui um
manguito de plástico azul. Levante o manguito e encaixe o conector
noequipamento. Empurre o manguito para baixo para travar.
ADVERTÊNCIAS
Para evitar queimaduras:
• Não modifique o circuito respiratório ou a interface de forma alguma.
• Não permita que o circuito respiratório permaneça em contato direto com a pele
por período prolongado.
• Acrescentar calor, acima dos níveis da temperatura ambiente, a qualquer parte
do circuito respiratório ou da interface, por exemplo, cobri-la com cobertor ou
aquecê-la em incubadora ou berço aquecido para recém-nascidos pode resultar
em danos importantes.
• Não utilize manguito de isolamento ou qualquer acessório similar que não tenha
sido recomendado pela Fisher & Paykel Healthcare.
PRECAUÇÕES
• Afaste o circuito respiratório aquecido de quaisquer equipamentos de
monitoramento elétrico (EEG, ECG, EMG, etc.) para minimizar qualquer
interferência possível no sinal monitorado.
5. SELECIONE A INTERFACE DO PACIENTE
O AIRVO 2 pode ser usado com uma variedade de interfaces do paciente. Leia as instruções do usuário,
da interface selecionada, que vem separadamente, incluindo todas as advertências.
Português
OPT842
OPT844
OPT846
Cânula nasal Interface de
traqueostomia
OPT316, OPT318
(Consulte “Como utilizar
AIRVO 2” - “Modo Júnior”)
OPT870 RT013 (com máscara)
Observe que o Adaptador de Máscara
RT013 foi projetado para ser utilizado
somente com máscaras ventiladas. Não
utilize máscaras não ventiladas.
Adaptador
de máscara
A tabela a seguir mostra os ajustes de temperatura do ponto de condensação e os ajustes de fluxo que
podem ser utilizados com estas interfaces.
Condições de temperatura ambiente baixa podem impedir que o equipamento alcance a temperatura
de37 °C nos ajustes de fluxo mais elevados. Nestes casos, considere diminuir o ajuste de fluxo.
ADVERTÊNCIAS
Para evitar queimaduras:
• Não modifique o circuito respiratório ou a interface de forma alguma.
• Não utilize nenhuma interface do paciente que não esteja listada aqui.
G – 5
Page 88
3. COMO UTILIZAR O AIRVO 2
1. LIGUE O EQUIPAMENTO
Conecte o cabo elétrico do equipamento à energia elétrica. O conector
da outra extremidade do cabo elétrico deve estar bem fixo à parte
posterior do equipamento.
ADVERTÊNCIAS
Para evitar choque elétrico:
• Assegure-se de que o equipamento esteja seco antes de conectá-lo
à energia elétrica.
Ligue o equipamento pressionando a tecla Liga/Desliga.
Última
desinfecção:
#16
2. VERIFIQUE O STATUS DE DESINFECÇÃO
O equipamento indicará se pode ser utilizado com segurança em
umnovo paciente.
Este AIRVO 2 pode ser utilizado com segurança em um novo paciente.
Este AIRVO 2 não foi limpo e desinfetado desde a sua última utilização.
Este AIRVO 2 NÃO pode ser utilizado em um novo paciente.
3. AQUECIMENTO
O equipamento iniciará seu aquecimento. Você verá os números que
mostram a temperatura do ponto de condensação e os valores de fluxo
e oxigênio atuais. Esses números piscarão na tela até que alcancem
osajustes programados.
Esta tela é nomeada “Tela de resumo”.
4. MODO JÚNIOR
Se o paciente for utilizar uma cânula nasal Optiflow Júnior (OPT316/
OPT318), você deverá ativar o Modo Júnior.
O Modo Júnior limita os ajustes para: 34 °C e 2-25 L/min, em
incrementos de 1 L/min.
Para ativar o Modo Júnior:
Pressione a tecla Modo por 5 segundos.
Novos ajustes
Novos ajustes
Os ajustes para a temperatura do ponto de
condensação e fluxo serão alterados automaticamente.
Os ícones coloridos nos cantos da tela indicam que
este equipamento está em Modo Júnior.
Para desativar o Modo Júnior, siga o mesmo
procedimento: pressione a tecla Modo por 5 segundos.
G – 6
Page 89
5. CONFIGURE OS AJUSTES
Pressione a tecla Modo para visualizar os ajustes.
Estes ajustes encontram-se bloqueados por padrão de fábrica.
TEMPERATURA DO PONTO DE CONDENSAÇÃO
Você pode ajustar o AIRVO 2 em três temperaturas de ponto de
condensação:
• 37 °C (98,6 °F)
• 34 °C (93 °F) [se utilizar a temperatura de 37 °C for um problema];
• 31 °C (88 °F) [somente para máscaras faciais].
Você não terá acesso a todos os ajustes se:
• o equipamento estiver em Modo Júnior (limitado a 34 °C);
• o equipamento foi inicialmente ajustado com limites mais rigorosos.
O AIRVO 2 restabelecerá o seu ajuste padrão (37 °C) depois de cada
ciclo de desinfecção.
Para alterar o ajuste da temperatura
do ponto de condensação:
Pressione as teclas Para Cima e Para Baixo por
3segundos para “desbloquear” o ajuste.
A trava desaparecerá e será substituída por uma seta
que exibe os ajustes mínimo e máximo acessíveis.
Pressione as teclas Para Cima e Para baixo para
selecionar o novo ajuste.
Português
Ao término, pressione a tecla Modo para “bloquear”
oajuste novamente.
A trava reaparecerá.
Modo Transporte:
Se o Modo Transporte estiver habilitado você
poderá ativá-lo nesta tela, mantendo pressionada
atecla “Pausa do áudio” por 5 segundos.
O equipamento funcionará em modo de baixo
consumo de energia e baixa produção de umidade
por 20 minutos e foi desenvolvido para ser
utilizado durante o transporte de pacientes.
Para obter mais informações, consulte REF
185048130.
Para desativar o Modo Transporte, siga o mesmo
procedimento: pressione o botão “Pausa do áudio”
por 5 segundos.
Pressione a tecla Modo para passar para a próxima tela.
FLUXO
Você pode ajustar o AIRVO 2 para fluxos entre 10 L/min e 60 L/min,
emincrementos de 1 L/min (10-25 L/min) e 5 L/min (25-60 L/min).
Você não terá acesso a todos os ajustes se:
• o equipamento estiver em Modo Júnior (limitado a 2-25 L/min,
em incrementos de 1 L/min);
• o equipamento foi inicialmente ajustado com limites mais rigorosos.
O AIRVO 2 memorizará o ajuste de fluxo quando você desligá-lo.
Observe que a tradução retornará
E também 5, não 10 segundos!!!
Para alterar o ajuste de fluxo:
Siga a mesma sequência de etapas descritas acima em
“Para alterar o ajuste da temperatura do ponto de condensação”.
G – 7
Page 90
Pressione a tecla Modo para passar para a próxima tela.
OXIGÊNIO
Você pode conectar oxigênio adicional ao AIRVO 2 (até 60 L/min).
OAIRVO 2 contém um analisador de oxigênio para ajudá-lo a determinar
a fração de oxigênio que você está fornecendo ao paciente. O seu
equipamento deve ser inicialmente ajustado com limites mais rigorosos.
Utilize o monitoramento contínuo de oxigênio para pacientes que
apresentem dessaturação significativa em caso de interrupção no
suprimento de oxigênio.
ADVERTÊNCIAS
Antes de utilizar o AIRVO 2 com oxigênio, leia todas as advertências descritas a seguir:
• A utilização de oxigênio requer cuidados especiais para reduzir o risco de
incêndio. Desta forma, para sua segurança, é necessário que todas as fontes
de ignição sejam mantidas afastadas do equipamento e de preferência fora do
cômodo no qual o equipamento está sendo utilizado. Não utilize oxigênio quando
estiver fumando ou nas proximidades de chamas abertas. Oequipamento deve ser
posicionado em local bem arejado.
• Combustão espontânea e violenta pode ocorrer caso óleo, gordura ou substâncias
gordurosas entrem em contato com oxigênio sob pressão. Estassubstâncias
devem ser mantidas afastadas de todos os equipamentos deoxigênio.
• Certifique-se de que o AIRVO 2 esteja ligado antes de conectar o oxigênio.
• O oxigênio somente deve ser suplementado através da entrada especial para
oxigênio situada na parte posterior do equipamento. Para garantir que o oxigênio
ingresse no equipamento corretamente, a entrada de oxigênio deve ser acoplada
adequadamente ao suporte do filtro e o suporte do filtro deve ser encaixado
adequadamente ao equipamento. O conector do cabo elétrico também deve estar
bem fixo.
• Não conecte mais de 60 L/min de O2 na entrada de oxigênio na parte posterior do
equipamento.
• A concentração de oxigênio fornecida ao paciente pode ser afetada por alterações
no ajuste de fluxo, ajuste de oxigênio, interface do paciente ou se a passagem de
ar estiver obstruída.
• Ao terminar, desligue o fornecimento de oxigênio. Remova a extensão de
fornecimento de oxigênio da entrada de oxigênio situada na parte posterior do
equipamento. O fluxo de oxigênio deve ser desligado quando o equipamento
não estiver em funcionamento para que o oxigênio não se acumule dentro do
equipamento.
• O analisador de oxigênio contido no AIRVO 2 utiliza tecnologia de mensuração
ultrassônica. Não há necessidade de calibração. O analisador foi desenvolvido para
ser utilizado com oxigênio puro - conectar qualquer outro gás ou mistura de gases
provocará funcionamento incorreto.
CONECTE O OXIGÊNIO
Conecte a fonte de oxigênio à entrada de oxigênio localizada na parte
posterior do equipamento. Certifique-se de que o circuito de oxigênio
esteja encaixado firmemente nesta entrada da conexão.
AJUSTE O OXIGÊNIO
Ajuste o nível de oxigênio da fonte de oxigênio até que a fração desejada
seja exibida na tela. A leitura pode tardar alguns minutos para se estabilizar.
Você pode ajustar a fração de oxigênio entre os valores mínimo e máximo
exibidos acima e abaixo da seta.
Se a fração de oxigênio exceder 95%, a leitura de oxigênio piscará em
vermelho e o dispositivo emitirá um sinal sonoro (bipe).
ADVERTÊNCIAS
• Note que se o pico de demanda inspiratória do paciente exceder o fluxo fornecido
pelo equipamento, a fração de oxigênio inalada pelo paciente será menor do que os
valores mostrados na tela devido à entrada adicional de ar ambiente.
• Verifique se os níveis adequados de saturação de oxigênio no sangue são
atingidos com o fluxo prescrito.
Pressione a tecla Modo para retornar à tela de Resumo.
G – 8
Page 91
6. CONECTE AO PACIENTE
Aguarde até que o símbolo “Pronto para Utilização” seja exibido na tela
de Resumo.
Símbolo “Pronto para Utilização”
Conecte a interface do paciente ao circuito respiratório aquecido.
Monitore o fluxo e os valores de oxigênio exibidos na tela de Resumo.
Ajuste o nível de oxigênio da fonte de oxigênio conforme necessário.
Quando o paciente utilizar o equipamento pela primeira vez, sentirá o ar
quente. Esta sensação é normal. O paciente deve continuar respirando
normalmente através do nariz e/ou boca ou traqueostomia.
7. DURANTE A UTILIZAÇÃO
Se o símbolo “Pronto para Utilização” tiver sido exibido por 1 minuto
e nenhuma tecla tiver sido pressionada durante este tempo, uma
proteção de tela aparecerá.
Português
Caso excesso de condensação se acumule no circuito respiratório
aquecido, drene-o levantando a extremidade do circuito mais próxima
do paciente, permitindo assim que a condensação retorne à câmara
deágua.
8. APÓS A UTILIZAÇÃO
Desligue o equipamento pressionando a tecla Liga/Desliga.
G – 9
Page 92
ALARMES
O AIRVO 2 tem alarmes visuais e audíveis para informá-lo sobre interrupções no tratamento de seu
paciente. Esses alarmes são gerados por um sistema de alarme inteligente, que processa as informações
dos sensores e ajustes desejados do equipamento, e as compara com os limites pré-programados.
SINAIS DE ALARME
Símbolos Descrição
Sinal de alarme visual
Condição do alarme.
(mensagem)
Pausa do áudio.
Sinal de alarme audível
Pressione esta tecla para silenciar o alarme audível
3 sinais sonoros em 3 segundos.
Repetido a cada 5 segundos.
CONDIÇÕES DO ALARME
Todos os alarmes listados abaixo foram classificados como de “Prioridade Média”. Essas prioridades foram
determinadas considerando um operador situado a pelo menos 1 metro do equipamento. O equipamento
também utiliza um sistema interno de classificação de prioridades. Se múltiplas condições de alarme
ocorrerem simultaneamente, o equipamento exibirá o alarme de prioridade mais alta.
A tabela a seguir relaciona todas as condições de alarme, da prioridade mais alta à mais baixa, suas
causas, soluções possíveis e atrasos. As condições de alarme que afetam a administração de oxigênio
exigem resposta imediata para avaliar os níveis de saturação do paciente. As condições de alarme que
afetam a administração de umidade exigem resposta rápida para avaliar o possível ressecamento de muco
e obstruções associadas.
por 115 segundos.
Para reativar o alarme audível, pressione esta tecla
novamente.
Mensagem Descrição
Erro
(E###)
Verificação do
circuito
Verificação de
vazamentos
Verificação de
obstruções
O2
excessivamente
baixo
O2
excessivamente
O equipamento detectou um erro interno e se desligou.
Desligue o equipamento e reinicie-o. Se o problema persistir,
anote o código de erro e contate o seu representante da
Fisher & Paykel Healthcare.
O equipamento não detecta o circuito respiratório aquecido.
Verifique se o circuito respiratório aquecido não está danificado e se
está conectado corretamente. Se o problema persistir, substitua
o circuito respiratório aquecido.
O equipamento detectou um vazamento no sistema.
A causa mais provável é que a câmara de água foi removida ou
não foi acoplada corretamente.
Verifique se o circuito respiratório aquecido não está danificado e se
está conectado corretamente.
Verifique se a interface nasal está colocada.
Verifique se o filtro foi colocado.
O equipamento detectou uma obstrução no sistema.
Verifique se o circuito respiratório aquecido ou a interface do
paciente estão obstruídos.
Verifique obstruções no filtro de ar e no suporte do filtro.
Verifique se o equipamento deveria estar em Modo Júnior.
Se o paciente for utilizar uma cânula nasal Optiflow Júnior (OPT316/
OPT318), você deverá ativar o Modo Júnior.
O nível de oxigênio mensurado está abaixo do limite permitido.
Verifique se a fonte de oxigênio está conectada corretamente.
Ajuste o nível de oxigênio da fonte de oxigênio conforme necessário.
O nível de oxigênio mensurado excedeu o limite permitido.
Ajuste o nível de oxigênio da fonte de oxigênio conforme necessário.
alto
Afeta a
administração de:
Oxigênio,
umidade.
Oxigênio,
umidade.
Oxigênio,
umidade.
Oxigênio,
umidade.
Oxigênio <20 segundos
Oxigênio <20 segundos
<5 segundos
<5 segundos
<5 segundos
<10 segundos
Atrasos
G – 10
Page 93
(continuação)
Mensagem Descrição
Não foi
possível
atingir o fluxo
desejado
Verificação
de água
Não foi
possível atingir
a temperatura
desejada
Verificação das
condições de
funcionamento
[Falta de
Energia]
O equipamento não pode atingir o ajuste de fluxo.
Verifique se o circuito respiratório aquecido ou a interface
dopaciente estão obstruídos.
Verifique se o ajuste de fluxo não está muito alto para a interface
dopaciente utilizada (consulte “Como Instalar o AIRVO 2” “Selecione aInterface do Paciente”).
O equipamento selecionará novos ajustes apropriados.
Uma confirmação será solicitada.
ADVERTÊNCIAS
• A concentração de oxigênio fornecida ao paciente pode ser
afetada por alterações no ajuste de fluxo. Ajuste o nível de oxigênio
da fonte de oxigênio conforme necessário.
A câmara está sem água.
Quando a câmara fica seca, sua boia pode ser danificada. Substitua
a câmara e a bolsa de água. [Vinte segundos após a câmara ter sido
removida, o alarme de “Verificação de vazamentos” se ativará (ver
acima). Quando a câmara for substituída, o equipamento entrará em
Modo Aquecimento e restabelecerá o funcionamento normal.]
Para assegurar a umidificação contínua, sempre garanta que acâmara
de água e/ou a bolsa de água não se esvaziem.
O equipamento não pode atingir o ajuste de temperatura.
Uma confirmação será solicitada.
A causa mais provável é o fato de o equipamento estar operando com
alto fluxo e em condições ambientais baixas. Considere diminuir o
ajuste de fluxo.
ADVERTÊNCIAS
• A concentração de oxigênio fornecida ao paciente pode ser
afetada por alterações no ajuste de fluxo. Ajuste o nível de oxigênio
da fonte de oxigênio conforme necessário.
O equipamento detectou que está funcionando em condições
ambientais inapropriadas.
Não utilize o equipamento quando a temperatura ambiente estiver
abaixo de 10 °C.
Não utilize o equipamento quando a temperatura ambiente exceder
30°C.
Este alarme pode ser causado por uma alteração repentina nas
condições ambientais (por exemplo, armazenar o equipamento em local
frio e depois utilizá-lo em um local quente). Permita que o equipamento
funcione por 30 minutos. Desligue o equipamento e reinicie-o.
O equipamento foi desconectado da energia elétrica.
Ausência de alarme visual. O alarme audível soará por 120segundos.
Afeta a
administração de:
Oxigênio
Umidade
Umidade
Umidade
Oxigênio,
umidade.
Atrasos
10 +/- 1 minuto
Fluxos acima
de 20 L/min:
<20 minutos
Fluxos de
20 L/min e
abaixo desse
valor:
<40 minutos
30 +/-
3 minutos
60 +/-
6 segundos
<5 segundos
LIMITES DO ALARME
A maioria dos limites do alarme é pré-programada. As exceções estão listadas abaixo. Os limites do alarme
podem ser alterados para outros valores por uma pessoa autorizada. As alterações serão mantidas durante
ou após queda de energia.
Condição do alarme Limite do alarme padronizado pela fábrica Possíveis valores pré-definidos
O2 excessivamente baixo 21% O
O2 excessivamente alto 95% O
ADVERTÊNCIAS
• Pode constituir situação de risco se diferentes pré-ajustes de alarmes forem utilizados em diferentes equipamentos
dentro de uma mesma área, como uma unidade de terapia intensiva.
• Limites de alarme ajustados em valores extremos podem inutilizar o sistema de alarme.
2
2
21-25% O
30-100% O
2
2
COMO VERIFICAR A FUNCIONALIDADE DO SISTEMA DE ALARME
A funcionalidade do sistema de alarme pode ser verificada a qualquer momento que o equipamento
estiver ligado.
Remova o circuito respiratório aquecido. Você deverá visualizar o sinal do alarme visual “Verificação
docircuito” e ouvir o sinal do alarme audível. Se algum dos sinais de alarme não funcionar, não utilize
oequipamento. Entre em contato com o seu representante da Fisher & Paykel Healthcare.
SINAIS AUDÍVEIS DE INFORMAÇÃO
Além dos sinais de alarme audível, sinais audíveis de informação também são fornecidos.
Abaixo segue sua descrição.
Português
Som Descrição
Sequência ascendente de 5 toques O símbolo “Pronto para Utilização” apareceu
Sequência ascendente de 3 toques Ativação/desativação do Modo Júnior
Toque único a cada 5 segundos Nível de oxigênio mensurado >95%, OU,
Nível de oxigênio mensurado >32% quando desligado
G – 11
Page 94
4. REPROCESSAMENTO
O AIRVO 2 deve ser limpo e desinfetado quando da utilização entre pacientes de acordo com as instruções
contidas no Manual do Kit de Desinfecção (900PT600).
Este procedimento deve ser realizado o mais rápido possível após a utilização. Este equipamento utiliza
água quente e pode causar colonização bacteriana e infecção ao paciente caso os procedimentos de
limpeza, desinfecção e substituição de algumas peças não sejam seguidos.
Técnicas assépticas padronizadas para minimizar a contaminação devem ser seguidas ao manusear
oequipamento e seus acessórios. Essas técnicas incluem lavar adequadamente as mãos, evitar contato
manual com as conexões de entrada, descartar cuidadosamente os insumos utilizados e armazenar
adequadamente o equipamento após a limpeza e desinfecção.
ESCALA PARA TROCA DOS ACESSÓRIOS
Os acessórios do equipamento devem ser substituídos frequentemente para evitar risco de infecção.
Aspeças devem ser substituídas imediatamente se apresentarem danos ou descoloração; caso contrário,
asubstituição deve ocorrer dentro dos períodos indicados na tabela abaixo.
Período
máximo de
utilização
Todas as interfaces do paciente
1 semana
(utilização
por um único
paciente)
2 semanas
(utilização
por um único
paciente)
3 meses
ou
OPT316 Cânula Nasal - Infantil
OPT318 Cânula Nasal - Pediátrica
OPT842 Cânula Nasal - Pequena
OPT844 Cânula Nasal - Média
OPT846 Cânula Nasal - Grande
OPT870 Interface de Traqueostomia
RT013 Adaptador da Máscara - 22 mm
Todos os kits de circuito e câmara
900PT501 Circuito respiratório aquecido, câmara autoalimentável MR290 e adaptador
900PT531 Circuito respiratório aquecido, câmara autoalimentável MR290 e adaptador
(para utilização somente com a OPT316/318)
900PT913 Filtro de ar
(ou mais frequentemente se apresentar descoloração significativa)
1.000 horas
SUBSTITUIÇÃO DO FILTRO
Substituição do
ltro de ar em
Número da peça e descrição
Se o equipamento lhe informar que o filtro deve ser substituído:
1. Retire o suporte do filtro situado na parte posterior
doequipamento e remova o filtro.
2. Substitua o filtro utilizado por um novo.
3. Reconecte o suporte do filtro ao equipamento (primeiro, prenda
aparte inferior do suporte do filtro; em seguida, gire-o para cima
até que a parte superior se encaixe no local correto).
4. Pressione a tecla Modo para passar para a próxima tela.
SERVIÇO DE REPAROS
Este equipamento não possui nenhuma peça reparável.
G – 12
Page 95
5. INFORMAÇÕES TÉCNICAS
DEFINIÇÕES DOS SÍMBOLOS
Precaução
Superfícies
Quentes
Peça
Aplicada
Tipo BF
ATENÇÃO
Consulte os
documentos que
acompanham
oequipamento
Não
descarte
À Prova de
Respingos
ESPECIFICAÇÕES DO PRODUTO
Dimensões 295 mm x 170 mm x 175 mm
Peso 2,2 kg (4,8 lb) apenas o equipamento,
Frequência de
fornecimento
Corrente/
voltagem elétrica
Nível de ruído
Pausa do alarme
audível
Entrada serial A entrada serial é utilizada para
(11,6" x 6,7" x 6,9")
3,4 kg (7,5 lb) embalado em uma
bolsa, incluindo acessórios
50-60 Hz
100-115 V 2,2 A (2,4 A max)
220-240 V 1,8 A (2,0 A max)
Alarmes excedem 45 dbA a 1 m
115 segundos
realizar o download dos dados
doproduto através do software
F&PInfosmart™.
Corrente
Alternada
Classe II
Isolamento
Duplo
Energia
Elétrica
Liga/Desliga
(Modo de
Espera)
93/42/EEC
Classe IIa
Umidade >33 mg/L com ajuste de 37 °C
>10 mg/L com ajuste em 34 °C
>10 mg/L com ajuste em 31 °C
Temperatura máxima
do gás fornecido
Variação máxima
defluxo (padrão)
Variação de máxima
defluxo (Modo Júnior)
Entrada máxima de
oxigênio
43 °C (109 °F)
10-60 L/min
2-25 L/min
60 L/min
Tempo de aquecimento 10 minutos para 31 °C (88 °F),
30 minutos para 37 °C (98,6 °F)
utilizando uma câmara MR290
com taxa de fluxo de 35 L/min e
temperatura inicial de
23 ± 2 °C (73 ± 3 °F)
Precisão do analisador
de oxigênio
<± (2,5% + 2,5% do nível de gás)
(na faixa de 25-95% O2)
Condições de operação:
18-28 °C (64-82 °F),
30-70% Umidade relativa (UR)
Português
Desenvolvido para atender ao requerimentos de:
IEC 60601-1
UL 60601-1
CSA C22.2/No. 601.1
AS 3200.1.0
EN 60601-1
Os acessórios conectados à entrada serial do equipamento devem ser certificados pela IEC 60601-1 ou IEC 60950-1.
Alémdisso, todas as configurações devem atender aos padrões do sistema IEC 60601-1-1. Qualquer pessoa que conecte
um equipamento adicional às peças com sinais de entrada ou sinais de saída estarão configurando um sistema médico e é,
portanto, responsável em garantir que o sistema atenda aos requisitos dos padrões do sistema IEC 60601-1-1. Em caso de
dúvida, consulte o departamento de serviços técnicos ou o seu representante local.
O equipamento atende aos requisitos eletromagnéticos da IEC 60601-1-2. Em algumas
circunstâncias, o equipamento pode afetar ou ser afetado por dispositivo de comunicação de rádio
frequência existente na sua proximidade. Caso isso ocorra, tente mudar o equipamento de lugar
ou a localização do dispositivo que está causando a interferência ou consulte o seu fornecedor de
equipamentos médicos.
CONDIÇÕES DE OPERAÇÃO
Temperatura ambiente 18-28 °C (64-82 °F)
Umidade 10-95% UR
Altitude 0-2.000 m (6.000 pés)
Modo de operação Operação contínua
CONDIÇÕES DE ARMAZENAMENTO E TRANSPORTE
O equipamento deve ser armazenado e transportado em condições ambientais de -10 °C a 60 °C (14 °F a 140 °F),
10 a 95% UR, sem condensação.
INSTRUÇÕES PARA DESCARTE
Instruções para Descarte do Equipamento
Este equipamento contém peças eletrônicas. Por favor não descarte como lixo comum. Retorne-o à
Fisher & Paykel Healthcare ou descarte de acordo com as diretivas locais para descarte de peças eletrônicas.
Descarte de acordo com a diretiva de Resíduo Elétrico e Equipamentos Eletrônicos (WEEE) daUnião Europeia.
Instruções para Descarte de Insumos
Coloque a interface, o circuito respiratório e a câmara em um saco de lixo comum ao final de sua vida útil. Hospitais
devem descartar de acordo com seus métodos padronizados para descarte de produtos contaminados.
G – 13
Page 96
FØR DU STARTER
• Denne brugervejledning er beregnet til sundhedsfagligt personale.
• Brugervejledningen gælder for AIRVO 2-enheder med LOT-nummer 130621 og højere.
• Læs denne brugervejledning inkl. alle advarsler. Manglende overholdelse af dette kan medføre personskade.
Derudover skal du se AIRVO 2-videovejledningen. Opbevar disse på et sikkert sted til fremtidig anvendelse.
• Inden AIRVO 2 bruges for første gang, skal den opsættes i henhold til instruktionerne i AIRVO 2's tekniske
manual.
• AIRVO 2 skal rengøres og desinficeres mellem patienter i henhold til vejledningen i brugsanvisningen til
desinfektionskittet (900PT600).
• Kontakt den lokale Fisher & Paykel Healthcare-repræsentant for yderligere assistance.
INDHOLDSFORTEGNELSE
1. Oversigt ....................................................................................................................................................... H - 2
Tilsigtet anvendelse .................................................................................................................................................................. H - 2
Advarsler ....................................................................................................................................................................................... H - 2
AIRVO 2 og tilbehør ................................................................................................................................................................. H - 3
2. Opsætning af AIRVO 2 .......................................................................................................................... H - 4
3. Anvendelse af AIRVO 2 ......................................................................................................................... H - 6
Tilsigtet dugpunktstemperatur .............................................................................................................................................. H - 7
Tilsigtet flow ................................................................................................................................................................................. H - 7
Ilt ....................................................................................................................................................................................................... H - 8
Alarmer ......................................................................................................................................................................................... H - 10
Dansk
4. Genklargøring ............................................................................................................................................ H - 12
Tidsplan for udskiftning af tilbehør ...................................................................................................................................... H - 12
Udskiftning af filter ..................................................................................................................................................................... H - 12
Service ......................................................................................................................................................................................... H - 12
5. Tekniske oplysninger .............................................................................................................................. H - 13
H – 1
Page 97
1. OVERSIGT
AIRVO 2 er en befugter med integreret flowgenerator, som leverer opvarmede og befugtede åndedrætsgasser
med højt flow til patienter med spontan vejrtrækning via en række forskellige patientmasker.
TILSIGTET ANVENDELSE
AIRVO 2 er beregnet til behandling af den spontane vejrtrækning hos patienter, der vil drage fordel af at
modtage opvarmede og befugtede åndedrætsgasser med højt flow. Dette omfatter patienter med bypass
i de øvre luftveje. Flowet kan ligge på mellem 2-60 L/min, afhængigt af patientmasken. AIRVO 2 er til
patienter, der er indlagt på hospital eller langtidsplejeinstitutioner.
Amerikansk lovgivning begrænser salg af denne enhed til salg af en læge eller efter anmodning fra en læge.
ADVARSLER
!
• Levering af åndedrætsgasser via nasalmaske genererer flowafhængigt positivt luftvejstryk (PAP). Dette
skal der tages højde for i situationer, hvor PAP kan give patienten bivirkninger.
• Enheden er ikke beregnet til kunstigt åndedræt.
For at undgå forbrændinger:
• Må enheden kun anvendes med de masker, vandkamre og patientslanger, der er specificeret i denne
brugervejledning.
• Anvendelse af patientslange eller maske i længere tid end anført kan resultere i alvorlige skader, herunder
infektion.
• Skal alle advarsler i afsnittet ”Ilt” i denne vejledning læses, inden der anvendes ilt med enheden.
• Anvend aldrig enheden, hvis:
• den opvarmede patientslange er beskadiget og har huller, revner eller knæk
• den ikke fungerer korrekt
• husets skruer er eller har været løsnet.
• Blokér ikke for luftflowet gennem enheden og patientslangen.
• Enheden skal anbringes i en position, hvor den fri ventilation omkring den ikke begrænses.
• Blokér aldrig enhedens lufthuller. Anbring aldrig enheden på en blød overflade, såsom en seng eller sofa,
hvor der kan blokeres for filterområdet. Hold lufthullerne fri for fnug, hår osv.
For at undgå elektrisk stød:
• Må enheden ikke opbevares eller anvendes på steder, hvor den kan falde ned i eller blive trukket ned i
vand. Hvis der er trængt vand ind i enhedens indre, skal lysnetledningen tages ud af stikket og anvendelse
af enheden ophøre.
• Anvend aldrig enheden, hvis:
• den har været tabt eller er beskadiget
• lysnetledningen eller stikket er beskadiget
• den har været tabt i vand.
• Skal unødvendig afmontering af lysnetledningen fra enhedens bagside undgås. Hvis afmontering er
nødvendig, skal der holdes fast i stikket under udtagningen. Undgå at trække i selve lysnetledningen.
• Send enheden til et autoriseret servicecenter for undersøgelse og reparation, bortset fra i de tilfælde, der
er nævnt i denne vejledning.
For at undgå kvælning eller indånding af fremmedlegemer:
• Kontrollér, at der er monteret et luftfilter, når enheden anvendes.
• Tab aldrig og indsæt aldrig en genstand i åbninger eller i slangen.
Diverse:
• Anvend ikke enheden, når stuetemperaturen er over 30 °C (86 °F) eller under 10 °C (50 °F), da enheden
kan slukke. Den leverede fugtighed kan ikke sikres under 18 °C (64 °F) og over 28 °C (82 °F).
• Enheden er ikke egnet til brug i nærheden af brandfarlige anæstetika blandet med luft, ilt eller
dinitrogenoxid.
H – 2
Page 98
AIRVO 2 OG TILBEHØR
HOSPITALS-
STAT IV
MONTERINGS-
BAKKE
TIL/FRA (STANDBY)
LYDPAUSE
OP
NED
TILSTAND
DISPLAY
ILTINDGANGS-
PORT
SERIEL PORT
LYSNETLEDNING
og STIK
FILTERDÆKSEL
AIRVO 2
(PT101EW)
VARME-
PLADE
Patientmaske
Opvarmet
patientslange
TILSLUTNINGSPORT TIL DEN
OPVARMEDE PATIENTSLANGE
MÅLEPUNKT FOR VIST
DUGPUNKTSTEMPERATUR
FINGER-
PLADE
KAMMERPORTE
Vandkammer
Dansk
LUFTFILTER
Slange- og kammersæt og patientmasker
Slange- og kammersæt Masker
900PT531 Opvarmet patientslange,
900PT501 Opvarmet patientslange,
MR290-kammer med
automatisk opfyldning og
adapter (pakke med 10 stk.)
MR290-kammer med
automatisk opfyldning og
adapter (pakke med 10 stk.)
Rengøring og desinfektion
900PT600 Desinfektionskit
900PT601 Desinfektionsfilter (pakke med 2 stk.)
900PT602 Svampepind til rengøring
900PT603 Opbevaringsbeskyttelse
(pakke med 20 stk.)
(pakke med 20 stk.)
VANDKAMMER MED AUTOMATISK
OPFYLDNING (MR290)
(med monteret adapter)
OPT316 Nasalkateter – spædbarn (pakke med 20 stk.)
à
OPT318 Nasalkateter – junior (pakke med 20 stk.)
OPT842 Nasalkateter – lille (pakke med 20 stk.)
OPT844 Nasalkateter – medium (pakke med 20 stk.)
à
OPT846 Nasalkateter – stor (pakke med 20 stk.)
OPT870 Tracheostomi – direkte tilslutning (pakke med 20 stk.)
RT013 Maskeadapter – 22 mm (pakke med 20 stk.)
Diverse
900PT405 Monteringsbakke til stativ
900PT421 Hospitalsstativ
900PT422 Forlængerkit til iltindgang
900PT912 Filterholder
900PT913 Luftfilter (pakke med 2 stk.)
OPT012 Wigglepads (OPT316/OPT318)
OPT014 Iltslange (Optiflow junior)
(pakke med 20 stk.)
H – 3
Page 99
2. OPSÆTNING AF AIRVO 2
H2O
1. FØR DU BEGYNDER
AIRVO 2 skal fastgøres på en monteringsbakke til stativ (900PT405)
under patientens hovedhøjde.
Åbn slange- og kammersættets emballage (opvarmet patientslange,
MR290-kammer med automatisk opfyldning og adapter).
2. INSTALLATION AF VANDKAMMER
Fjern de blå kapsler fra kammerets porte ved at trække ringen opefter,
fjern derefter klemmen, der holder vandtilførselsslangen på plads.
Montér den medfølgende adapter over de to lodrette porte på kammeret,
og skub den helt på plads. Klem derefter vandtilførselsslangen på plads.
Montér vandkammeret på enheden ved at trykke fingerpladen ned og
lade kammeret glide på plads, idet det sikres, at kammeret flugter med
enderne på de blå kammerporte.
Skub kammeret helt på, indtil fingerpladen klikker på plads.
ADVARSLER
For at undgå forbrændinger:
• Start ikke enheden, uden at vandkammeret er monteret.
• Vandet i kammeret bliver varmt under anvendelse. Vær forsigtig, når kammeret
fjernes og tømmes.
• Rør ikke ved varmepladen, vandkammeret eller kammerets bund under
anvendelse.
For at undgå elektrisk stød:
• Ved håndtering af enheden med isat vandkammer skal det undgås, at maskinen
tipper for at forhindre enhver risiko for, at vand trænger ind i enhedens indre.
• Tøm vandkammeret helt for vand, inden enheden transporteres.
FORSIGTIGHEDSREGLER
For at sikre optimal behandling (kun MR290):
• Anvend ikke MR290-kammeret med automatisk opfyldning, hvis det har været
tabt eller er løbet tør for vand, og alarmen ”løbet tør for vand” er blevet aktiveret.
3. TILSLUTNING AF VANDPOSE
Fastgør den sterile vandpose til ophængningsbeslaget 20 cm (8") over
enheden, og skub posens spids ind i fittingen ved posens bund. Åben
ventilationskapslen på siden af posens spids. Kammeret vil nu automatisk
blive fyldt til det krævede niveau og vil opretholde dette niveau, indtil
vandposen er tom.
For at sikre fortsat befugtning skal det altid sikres, at vandkammeret
og/eller vandposen ikke løber tør for vand.
Kontrollér, at vandet løber ind i kammeret og holdes under
fyldningslinjen. Hvis vandstanden stiger over fyldningslinjen,
skal kammeret straks udskiftes.
MR290: Flowindstilling vs. anvendelsestid (2 liters steril vandpose)
L/min
timer
2 5 10 15 20 25 30 35 40 45 50 55 60
379 152 76 51 38 30 25 22 19 17 15 14 13
H – 4
Page 100
2
2
10
10
10
10
10
4. INSTALLATION AF OPVARMET PATIENTSLANGE
Den ene ende af den opvarmede patientslange har en blå plastmue.
Løft manchetten op, og sæt konnektoren på enheden. Skub manchetten
ned for at låse.
ADVARSLER
For at undgå forbrændinger:
• Undgå at ændre patientslangen eller -masken på nogen måde.
• Lad aldrig patientslangen være i direkte kontakt med huden i længerevarende
perioder.
• Tilførsel af varme over de omgivende niveauer til en hvilken som helst del
af patientslangen eller masken, f.eks. ved tildækning med et tæppe, eller
opvarmning heraf i en kuvøse eller et overhængende varmelegeme til en nyfødt,
kan resultere i alvorlige skader.
• Anvend ikke en isoleringskappe eller lignende tilbehør, der ikke er anbefalet af
Fisher & Paykel Healthcare.
FORSIGTIGHEDSREGLER
• Anbring den opvarmede patientslange væk fra elektriske monitoreringsledninger
(EEG, ECG/EKG, EMG, osv.) for at minimere eventuel interferens med
monitoreringssignalet.
5. VALG AF PATIENTMASKE
AIRVO 2 kan anvendes med forskellige patientmasker. Læs de separate brugeranvisninger for
patientmasken, der skal anvendes, herunder alle advarsler.
Nasalkateter Tracheostomitube Maskeadapter
Dansk
OPT842
OPT844
OPT846
OPT316, OPT318
(se ”Anvendelse af
AIRVO 2” – ”Junior-tilstand”)
OPT870 RT013 (med maske)
Bemærk, at RT013-maskeadapteren udelukkende er beregnet til at blive anvendt
sammen med ventilerede masker. Anvend
ikke forseglede masker.
Følgende tabel viser indstillingerne for tilsigtet dugpunktstemperatur og indstillingerne for tilsigtet flow,
der kan anvendes med disse masker.
Omgivende forhold med lav temperatur kan forhindre, at enheden når den tilsigtede temperaturindstilling
på 37 °C ved indstilling af højt, tilsigtet flow. I disse tilfælde skal det overvejes at reducere indstillingen for
det tilsigtede flow.
ADVARSLER
For at undgå forbrændinger:
• Undgå at ændre patientslangen eller -masken på nogen måde.
• Anvend ikke patientmasker, der ikke er anført her.
H – 5
Loading...
