Guide d'installation
MCK-1100
11/02
Français
Robinets à tournant sphérique et robinets
d'équerre Séries N300 et N400
Manuel d'instructions pour les robinets à tournant
sphérique et robinets d'équerre de types N301,
N310, N350, N401, N410, N450
Seul du personnel expérimenté avec
les procédures, codes, normes et
Si ces instructions ne sont pas
respectées, ou si ce matériel n’est pas
correctement installé et entretenu,
une explosion et un incendie pourront
se produire, causant des dégâts
matériels et des blessures ou la mort.
Le matériel Fisher doit être installé,
utilisé et entretenu conformément aux
codes gouvernementaux, provinciaux
et locaux et aux instructions de
Fisher. Dans la plupart des états,
l’installation doit également être
conforme aux normes NFPA Nº 58 ou
ANSI K61.1.
réglementations de l’industrie du GPL
doit installer et réparer ce matériel.
Introduction
Portée du manuel
Ce manuel d’instructions décrit l’installation et la
maintenance des robinets à tournant sphérique et
robinets d’équerre Fisher de types N300, N310, N350,
N400, N410 et N450 utilisés sur les conduites de GPL
et d’ammoniac anhydre (NH3). Des obturateurs en
téflon (TFE) sont disponibles. Les numéros de type
peuvent comporter un suffixe représentant à la fois la
taille et le matériau de l’obturateur.
N310 N310-24
N410 N410F-24

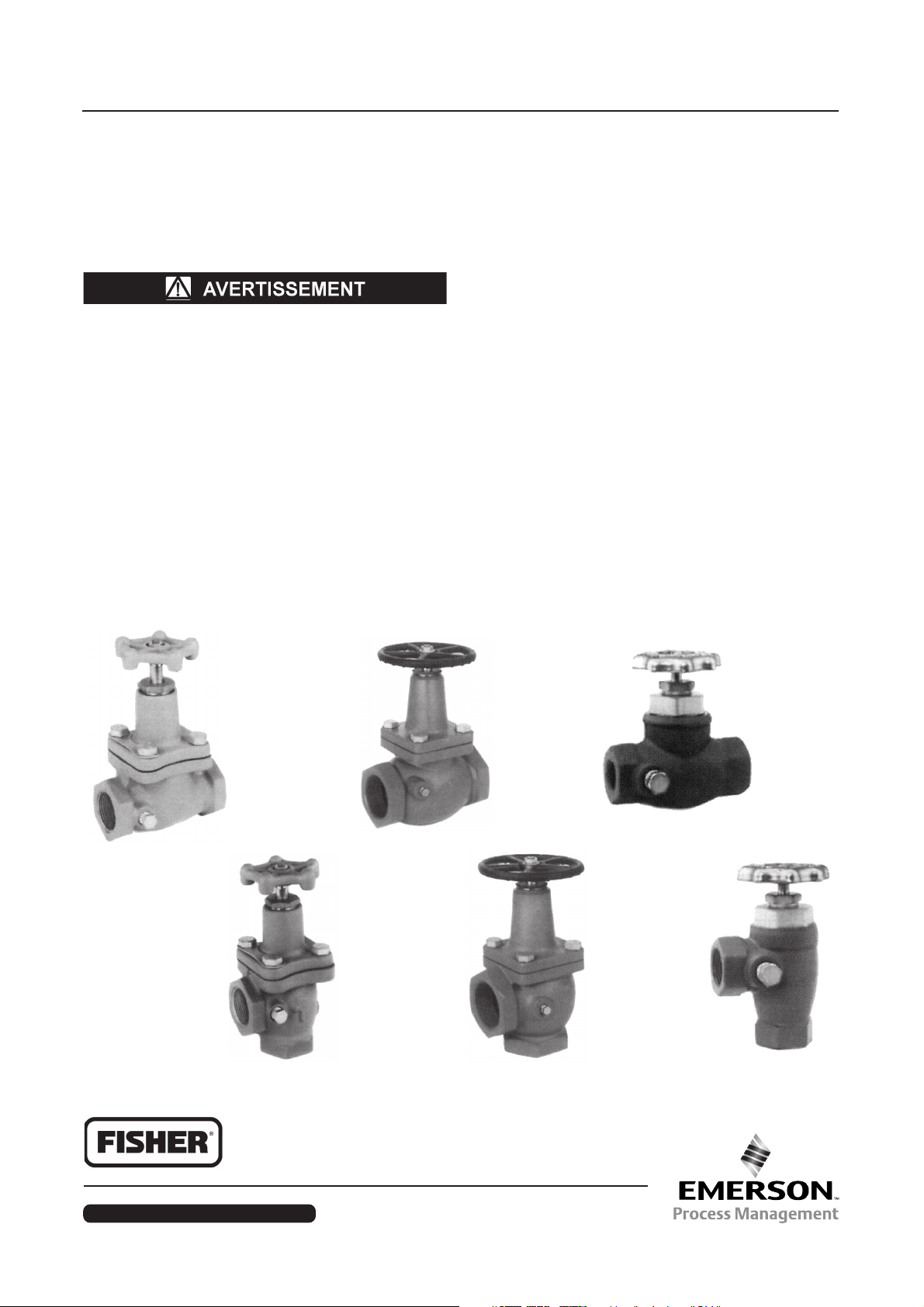

Figure 1. Robinets à tournant sphérique et robinets d’équerre
www.FISHERregulators.com/lp
N350
N450
D450019TFRA
Robinets à tournant sphérique et robinets
d'équerre Séries N300 et N400
Tableau 1. Spécifications
Guide d'installation
MCK-1100
11/ 02
ECIVRES
3HNteLPG
LPG
*Pour un obturateur en TFE, ajouter un " T " au numéro de type de base ; par exemple, N310T ou N410T
Pression de fonctionnement maximale 400 PSIG (27,6 bars)
Plage de température : -40 °C À 71 °C (-40 °F À 160 °F)
Description
STNEMEDROCCAR
EDTEEÉRTNE'D
EITROS
euqiréhpstnanruoTerreuqÉeuqiréhpstnanruoTerreuqÉ
TPNFecuop2/140-103N40-104N----
TPNFecuop4/360-103N60-104N----
TPNFecuop180-103N80-104N----
TPNFecuop4/1101-013N01-014N----
TPNFecuop2/1121-013N21-014N----
TPNFsecuop261-013N61-014N----
TPNFsecuop342-013N42-014N----
edFR#003ISNAedirB
secuop3
TPNFecuop2/1----40-053N40-054N
TPNFecuop4/3----60-053N60-054N
42-F013N42-F014N----
*fisnetniegasuànoisreVeuqimonocénoisreV
Types N301, N310, N401 et N410 — Robinets
robustes en fonte ductile pour conduites de GPL ou
de NH3. De 1/2 à 3 pouces, chaque robinet a une
garniture chevron en TFE à ressort pour assurer son
Pour le « côté tuyau », utiliser des
robinets côté tuyau Fisher N480. Une
ouverture et une fermeture excessives
des robinets à tournant sphérique et
robinets d’équerre peuvent provoquer
une fatigue du filet de la tige, donnant
lieu à une évacuation de gaz
incontrôlée et à des blessures.
Les robinets à tournant sphérique et robinets
d’équerre sont utilisés dans les installations de
stockage en vrac pour contrôler le débit de gaz dans
le système de canalisation, dans les cuves de
stockage, sur les camions et au niveau des pompes
et des compresseurs. La configuration de leur corps
permet une installation dans une section droite d’une
conduite (robinet à tournant sphérique) ou dans un
étanchéité.
Sur les robinets d’une taille de 1 1/4 pouce et audessus, un obturateur à roulements à billes offre une
solide connexion à la tige pour protéger l’obturateur
en cas de reflux. Les roulements à billes permettent
à l’obturateur d’arrêter de tourner dès qu’il touche le
siège du corps, minimisant ainsi l’usure de
l’obturateur.
Les robinets de types N310 et N410 peuvent être
fournis avec des obturateurs en TFE, au lieu de
caoutchouc synthétique, pour des utilisations
spéciales pour lesquelles le caoutchouc synthétique
n’est pas compatible. Au moment de la commande,
ajouter un « T » au numéro du style de base ; par
exemple, N310T ou N410T.
endroit où l’on souhaite effectuer un changement de
direction de la conduite (robinet d’équerre).
EPYTEDORÉMUN
Tous les robinets ont un culot de 1/4 pouce FNPT
bouché, non restreint, dans le côté en aval du corps.
Pour une conduite de GPL, une soupape de sûreté
hydrostatique (de type H124) ou un robinet d’évent
peuvent être installés dans cette sortie.
2
Les robinets N350 et N450 ne doivent
pas être utilisés sur une conduite
d’ammoniac anhydre, étant donné
qu’ils contiennent des pièces en
laiton.
