Manual de instrucciones
D100279X0ES
Filtro 262K
Septiembre de 2019
Filtro Fisher™ 262K
Introducción
Alcance del manual
Este manual ofrece instrucciones para la instalación y el mantenimiento de los filtros 262K así como información sobre piezas de
repuesto.
No instalar, utilizar ni dar mantenimiento a un filtro Fisher 262K sin contar con una formación sólida en instalación, utilización y
mantenimiento de válvulas, actuadores y accesorios. Para evitar lesiones o daños materiales, es importante leer atentamente,
entender y seguir el contenido completo de este manual, incluidas todas sus precauciones y advertencias. Ante cualquier pregunta
sobre estas instrucciones, consultar a la oficina de ventas de Emerson
Descripción del producto
antes de continuar.
El filtro 262K está diseñado para eliminar la suciedad, las cascarillas de óxido y demás cuerpos sólidos que deja el suministro de aire
en los actuadores e instrumentos.
El filtro 262K está disponible con un cuerpo de hierro fundido (tipo B) o de acero inoxidable (tipo SSB) y conexiones NPT
atornilladas. Consultar la tabla 1 para conocer las capacidades térmicas.
El filtro tiene un elemento filtrante de celulosa impregnado con resina que es capaz de capturar partículas pequeñas de hasta
40 micrones.

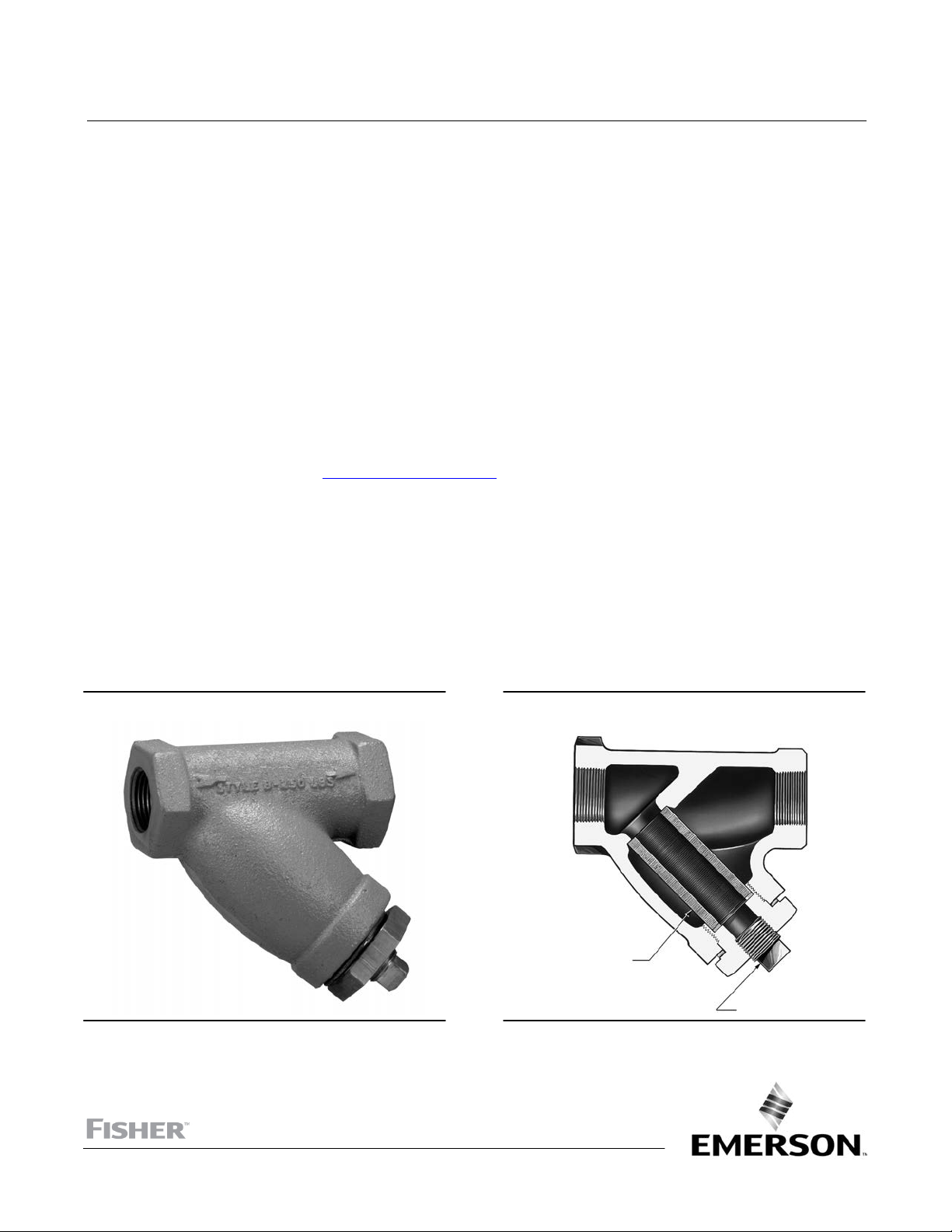

Figura 1. Filtro Fisher 262K típico
W7910
Figura 2. Detalles de la estructura
ELEMENTO FILTRANTE
W0225-1
TAPÓN DE TUBERÍA
www.Fisher.com
Filtro 262K
Septiembre de 2019
Tabla 1. Especificaciones
Tamaño del cuerpo
NPS 3/4
Manual de instrucciones
Capacidades térmicas
Hierro fundido: -28 a 208 _C (-20 a 406 _F)
Acero inoxidable: -54 a 208 _C (-65 a 406 _F)
(1)
D100279X0ES
Estilos de conexión final
3/4 NPT con rosca
Coeficientes de flujo
C
: 3,96
v
Conexión de limpieza
Atornillada
Clasificación de áreas peligrosas
Cumple con los requisitos de ATEX, grupo II, categoría 2,
gas y polvo
Ex h IIC Tx Gb
Ex h IIIC Tx Db
Capacidades de presión de entrada
y salida máximas
Hierro fundido: 28 bar a 65 _C (400 psig a 150 _F)
Acero inoxidable: 41 bar a 65 _C (600 psig a 150 _F)
1. No deben sobrepasarse los límites de presión y temperatura indicados en este manual de instrucciones ni ninguna otra norma o código pertinentes.
2. Las presiones superiores a este valor pueden ocasionar fallos o fugas de los componentes que contienen presión.
(1,2)
La temperatura máxima superficial depende de las
condiciones operativas
Gas: T6...T2
Polvo: T85...T208
Especificaciones
Las especificaciones del filtro 262K se indican en la tabla 1.
ADVERTENCIA
Si personal no cualificado lleva a cabo los procedimientos de instalación, operación y mantenimiento puede resultar
peligroso usar este equipo. Como consecuencia, se pueden producir lesiones personales o daños en el equipo. Confiar la
instalación, operación y mantenimiento de este filtro a personal cualificado.
Si se produce una fuga en el sistema, el gas que escape puede acumularse y ocasionar un incendio o una explosión. Si
surgieran problemas, llamar inmediatamente a personal técnico cualificado.
Instalación
ADVERTENCIA
Si el filtro se instala en condiciones que sobrepasen sus capacidades o las especificaciones de la tubería o de las conexiones
de tuberías adyacentes, puede escapar el gas o explotar las piezas que contienen presión y producirse lesiones personales,
daños del equipo o fugas. Para evitar estos riesgos, instalar el filtro solo si:
D Las condiciones de aplicación corresponden con las capacidades de la unidad.
D Las condiciones de aplicación cumplen con los códigos, reglamentos o normas pertinentes.
D Además, el deterioro físico del filtro puede dar lugar a su ruptura y ocasionar lesiones personales y daños materiales
como consecuencia de escapes de gas. Para evitar estas lesiones o daños, instalar la unidad en un emplazamiento
seguro.
D Confirmar con el ingeniero de proceso o de seguridad si se deben tomar medidas adicionales para protegerse contra el
fluido del proceso.
2
