Instruction Manual: Attuatori a membrana modello 657 di dimensioni 30/30i 70/70i e 87 Fisher (Fisher 657 Diaphragm Actuator Sizes 30/30i through 70/70i and 87) (Italian)
Fisher Instruction Manual: Attuatori a membrana modello 657 di dimensioni 30/30i 70/70i e 87 Fisher (Fisher 657 Diaphragm Actuator Sizes 30/30i through 70/70i and 87) (Italian) Manuals & Guides
Manuale di istruzioni
D100306X0IT
Attuatore 657 (30/30i-70/70i e 87)
Attuatori a membrana 657 di dimensioni da
Giugno 2018
30/30i a 70/70i e 87 Fisher
Sommario
Introduzione 1......................................
Scopo del manuale 1................................
Descrizione 2......................................
Specifiche 2.......................................
Servizi educativi 3..................................
Video illustrativi 3..................................
Installazione 3......................................
Montaggio dell'attuatore sulla valvola 4................
Impostazione al banco 5.............................
Controllo della molla 6..............................
Installazione del gruppo del connettore dello stelo 7.....
Frizione 9.........................................
Misura della banda morta 10.........................
Connessione di carica 10............................
Manutenzione 11....................................
Manutenzione dell'attuatore 11......................
Gruppo del volantino di testa 13......................
Volantino laterale per attuatori di dimensioni
da 34 a 60 e da 34i a 60i 15........................
Volantino laterale per attuatori
di dimensioni 70 e 87 17..........................
Fermi corsa regolabili montati su cappello 19...........
Ordinazione dei pezzi 22..............................
Kit dei pezzi 22......................................
Kit per volantini laterali 22...........................
Kit per volantini di testa 22...........................
Elenco pezzi 23......................................
Gruppo dell'attuatore (Figure 6, 7, 8, 9 o 10) 23.........
Introduzione
™

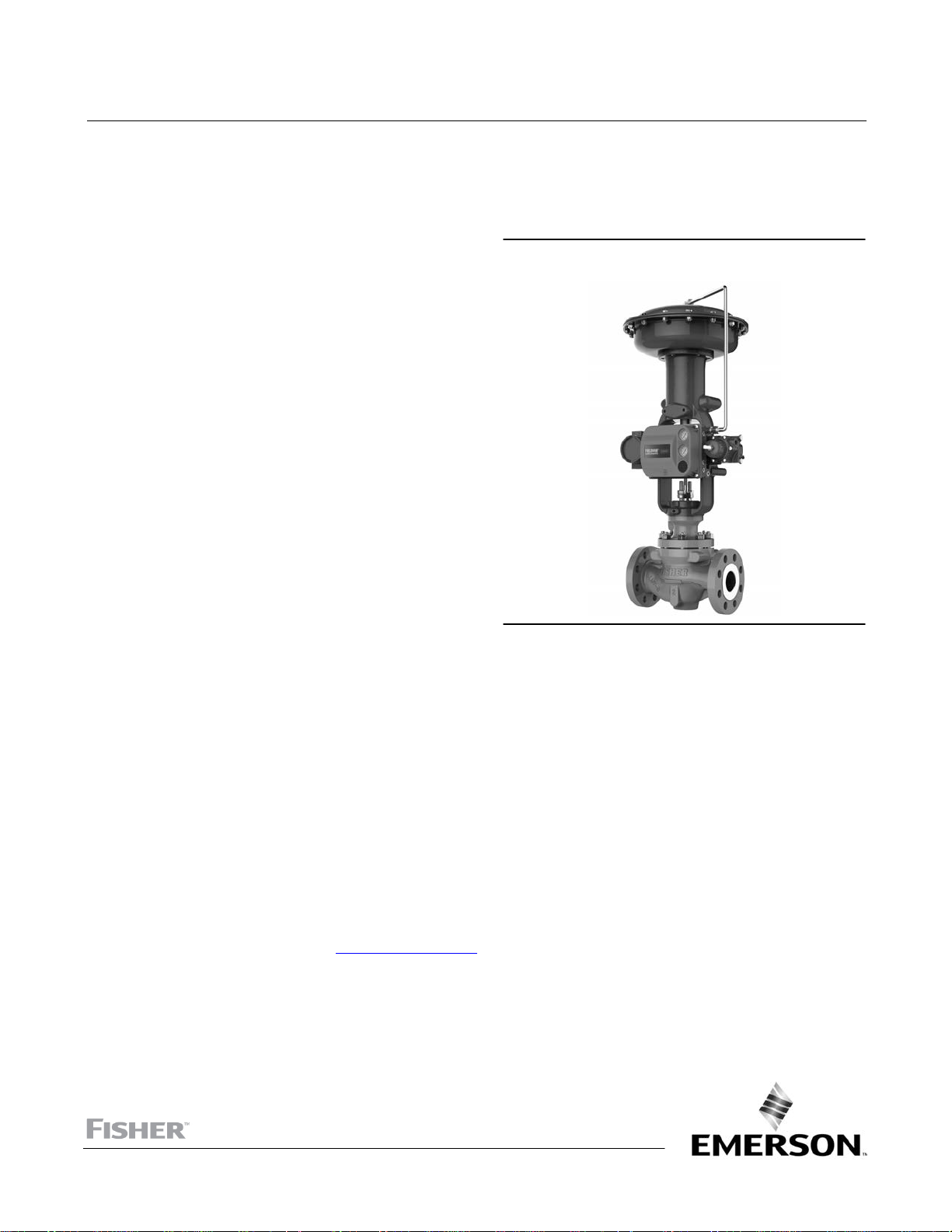

Figura 1. Attuatore 657 Fisher montato su una
valvola easy-e™
X1175
Volantino di testa (Figura 11 o 12) 23..................
Volantino laterale (Figure 13 a17) 26..................
Fermi corsa in alto regolabili montati su
cappello (Figure 18 o 19) 31.......................
Fermo corsa in basso regolabile montato su
cappello (Figura 20) 32...........................
Scopo del manuale
Il presente manuale di istruzioni fornisce informazioni sull'installazione, la regolazione, la manutenzione e l'ordinazione dei pezzi
per l'attuatore 657 di dimensioni 30/30i - 70/70i e 87 Fisher. Il contenuto del manuale riguarda anche l'attuatore 657-4 di
dimensioni 70/70i e 87. Per informazioni relative al posizionatore della valvola e ad altri accessori usati con l'attuatore, fare
riferimento ai relativi manuali di istruzioni.
Prima di installare, azionare o effettuare la manutenzione dell'attuatore 657 è necessario ricevere un addestramento completo
e qualificato per quanto riguarda la manutenzione, il funzionamento e l'installazione di valvole, attuatori e accessori. Per evitare
infortuni o danni, è fondamentale leggere attentamente e comprendere il contenuto del presente manuale e seguirne tutte le
indicazioni, inclusi tutti i messaggi di avvertenza e di attenzione relativi alla sicurezza. In caso di domande relative alle presenti
istruzioni, prima di procedere contattare l’ufficio vendite Emerson
www.Fisher.com
o il proprio consulente di fiducia.
Attuatore 657 (30/30i-70/70i e 87)
Giugno 2018
Manuale di istruzioni
D100306X0IT
Tabella 1. Specifiche
SPECIFICHE
Area efficace nominale
Diametro del risalto
della staffa
Diametro accettabile dello
stelo valvola
Spinta di uscita
massima consentita
Corsa massima
Pressione massima al
cappello dell'attuatore per
dimensione dell'attuatore
Pressione massima della
cassa della membrana
Capacità termica
del materiale
Connessioni di pressione
(interne)
Pesi approssimativi
1. Questi valori sono validi anche per l'attuatore 657-4.
2. Dopo aver collegato l'attuatore alla valvola, la corsa dell'attuatore può essere inferiore al valore indicato.
3. La corsa massima dell'attuatore 657-4 è di 102 mm (4 in.).
4. La normale pressione di esercizio della membrana non deve superare la pressione massima della cassa della membrana e la forza che produce sullo stelo dell'attuatore non deve essere
superiore alla massima spinta di uscita consentita o al massimo carico consentito dello stelo della valvola. In caso di domande relative al massimo carico consentito dello stelo della valvola,
contattare l’ufficio vendite Emerson
5. La pressione massima al cappello dell'attuatore non deve essere usata come normale pressione di esercizio. Il suo scopo è di consentire le impostazioni della pressione di alimentazione del
regolatore e/o le tolleranze della valvola di sfiato tipiche.
(1)
2
cm
2
in.
mm 54 54 71 71 71 90 90 90 127
in. 2-1/8 2-1/8 2-13/16 2-13/16 2-13/16 3-9/16 3-9/16 3-9/16 5
mm 9,5 9,5 12,7 12,7 12,7 19,1 19,1 19,1 25,4
in. 3/8 3/8 1/2 1/2 1/2 3/4 3/4 3/4 1
(4)
(2)
(4)
(4)(5)
N 10.230 10.230 12.010 25.131 33.582 25.131 30.246 39.142 39.142
lb 2300 2300 2700 5650 7550 5650 6800 8800 8800
mm 19 29 38 51 51 51 51 76
in. 0,75 1.125 1,5 2 2 2 2 3
bar 8,6 4,5 4,5 3,4 2,8 3,4 2,8 3,8 3,8
psig 125 65 65 50 40 50 40 55 55
bar 9,6 5,2 5,2 4,1 3,4 4,1 3,4 4,5 4,5
psig 140 75 75 60 50 60 50 65 65
_C Elastomeri in nitrile: da -40 a 82 _C, elastomeri di silicone: da -54 a 149 _C, fluorocarburi: da -18 a 149 _C
_F Elastomeri in nitrile: da -40 a 180 _F, elastomeri di silicone: da -65 a 300 _F, fluorocarburi: da 0 a 300 _F
1/4 NPT X X X X X X X - - - - - 1/2 NPT - - - - - - - - - - - - - - - - - - - - - X X
kg 16/17 22/25 23/25 37/40 49/52 42/45 53/56 107/109 116
lb 36/38 48/54 51/56 82/84 107/114 92/99 116/125 235/240 255
o il proprio consulente di fiducia.
30/30i 34/34i 40/40i 45/45i 46/46i 50/50i 60/60i 70/70i
297 445 445 677 1006 677 1006 1419 1419
46 69 69 105 156 105 156 220 220
DIMENSIONI ATTUATORE
(1)
(3)
(3)
(1)
87
(3)
76
(3)
3
Descrizione
Gli attuatori 657 (Figura 1) e 657-4 sono attuatori a membrana con molla di ritorno ad azione diretta che eseguono l'attivazione
automatica dei corpi valvola di controllo completo. L'attuatore 657 ha una corsa massima di 76 mm (3 in.). L'attuatore 657-4 ha
una corsa massima di 102 mm (4 in.). Entrambi i modelli di attuatore posizionano l'otturatore della valvola in base alla diversa
pressione di carica pneumatica sulla membrana. La Figura 2 illustra il funzionamento degli attuatori.
Gli attuatori 657 o 657-4 possono essere dotati di un gruppo volantino di testa o laterale. Il gruppo del volantino di testa viene
usato come fermo corsa in alto regolabile per limitare la corsa in alto dell'attuatore (Figura 2). Il volantino laterale viene usato in
genere come attuatore manuale ausiliario. Per questo attuatore sono anche disponibili fermi corsa in alto o in basso regolabili
montati su cappello.
Nota
Se si prevede un funzionamento manuale frequente o quotidiano, è consigliabile l'uso di un attuatore dotato di volantino laterale
piuttosto che di fermo corsa montato su cappello o di volantino di testa.
Il volantino laterale è concepito per un uso più frequente come comando manuale.
Specifiche
Per le specifiche relative agli attuatori 657 e 657-4, fare riferimento alla Tabella 1. Per conoscere i dati specifici dell'attuatore in uso,
consultare la targhetta dati dell'attuatore.
2
Manuale di istruzioni
D100306X0IT
Attuatore 657 (30/30i-70/70i e 87)

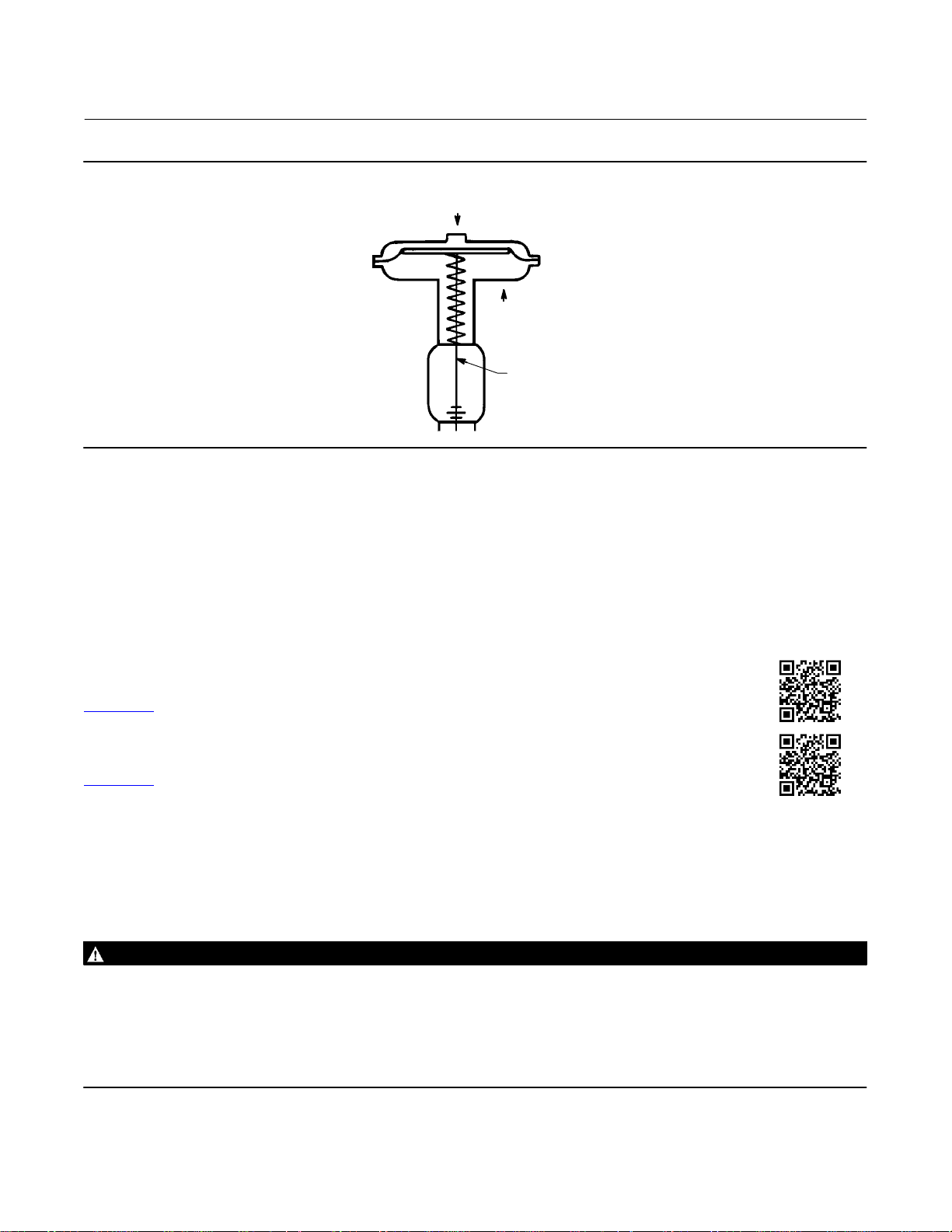

Figura 2. Schema degli attuatori 657 e 657-4 Fisher
L'ARIA FA ABBASSARE
LO STELO
LA MOLLA SOLLEVA
LO STELO
STELO
AF3833-A
A0792-2
Servizi educativi
Per informazioni relative ai corsi disponibili per gli attuatori a membrana 657 Fisher e per diversi altri prodotti, si prega di
rivolgersi a:
Giugno 2018
Emerson Automation Solutions
Educational Services - Registration
Tel.: +1-641-754-3771 o 1-800-338-8158
E-mail: education@emerson.com
emerson.com/fishervalvetraining
Video illustrativi
Fare clic qui o accedere al codice QR sotto per un video relativo al montaggio di un posizionatore digitale per
valvole DVC6200 su un attuatore 657.
Fare clic qui
su un attuatore 657.
o accedere al codice QR sotto per un video relativo all'installazione di un gruppo del volantino laterale
Installazione
Se non altrimenti indicato, i numeri di riferimento rimandano alle Figure 6, 7, 8, 9 e 10. Per individuare i componenti, fare
riferimento alla Figura 3.
AVVERTENZA
Per evitare infortuni, indossare sempre guanti, indumenti e occhiali di protezione durante qualsiasi intervento di
installazione.
Contattare l'ingegnere di processo o l'ingegnere della sicurezza per ulteriori informazioni sulle misure di sicurezza da
adottare per la protezione contro il fluido di processo.
Se l'installazione viene effettuata nell'ambito di un'applicazione esistente, fare riferimento al messaggio di AVVERTENZA
all'inizio della sezione Manutenzione, nel presente manuale.
3
Attuatore 657 (30/30i-70/70i e 87)
Giugno 2018
Manuale di istruzioni
D100306X0IT
ATTENZIONE
Per evitare danni ai componenti, non applicare una pressione di esercizio che superi la pressione massima della cassa della
membrana (Tabella 1) o produca una forza sullo stelo dell'attuatore superiore alla massima spinta di uscita consentita
(Tabella 1) o al massimo carico consentito per lo stelo della valvola. (In caso di domande relative al massimo carico
consentito dello stelo della valvola, contattare l’ufficio vendite Emerson
D Gruppo valvola e attuatore: se l'attuatore e la valvola vengono consegnati insieme come valvola di controllo completo, il gruppo
può ritenersi regolato in fabbrica e può essere installato nelle tubazioni. Dopo l'installazione della valvola nelle tubazioni, fare
riferimento alle procedure per effettuare la connessione di carica.
D Montaggio dell'attuatore: se l'attuatore viene consegnato separatamente o è stato rimosso dalla valvola, è necessario montarlo
sulla valvola prima di posizionare quest'ultima nella tubazione quando possibile. Nel caso in cui sia necessario un corpo con
estremità saldate in linea, il trim verrà rimosso dal corpo durante il processo di saldatura. Una volta completato e rimontato,
l'attuatore deve essere quindi montato sul gruppo della valvola saldato. Prima di mettere la valvola in servizio, fare riferimento
alle procedure di montaggio dell'attuatore. È possibile eseguire le procedure di regolazione della molla a banco in questa
sezione per confermare che non ci sono state modifiche alla regolazione dalla spedizione dalla fabbrica.
o il proprio consulente di fiducia.)
D Posizionatore: se si intende installare un posizionatore sull'attuatore, fare riferimento al relativo manuale di istruzioni per la
procedura di installazione. Durante le procedure di regolazione, è necessario applicare una pressione di carica temporanea alla
membrana dell'attuatore.
Montaggio dell'attuatore sulla valvola
Il carico della molla dell'attuatore 657 spinge lo stelo dell'attuatore in alto verso la membrana dell'attuatore (Figura 2). L'azione
della molla sposta lo stelo dalla valvola durante l'installazione dell'attuatore.
ATTENZIONE
Se lo stelo della valvola viene lasciato in posizione sollevata (verso l'attuatore) durante il montaggio, può interferire con la
procedura di montaggio dell'attuatore, danneggiando le filettature dello stelo della valvola o facendo piegare lo stelo.
Durante il montaggio dell'attuatore, verificare che lo stelo sia abbassato (all'interno del corpo valvola), lontano
dall'attuatore.
Applicare temporaneamente la pressione di carica della membrana alla membrana per estendere lo stelo dell'attuatore durante la
regolazione della molla al banco.
1. Durante il montaggio, usare una morsa o altri metodi per sostenere la valvola e il peso dell'attuatore. Per valvole ad azione
diretta o inversa, durante il montaggio dell'attuatore abbassare lo stelo della valvola, allontanandolo dall'attuatore.
2. Avvitare completamente i controdadi sullo stelo della valvola. Installare il disco dell'indicatore della corsa (Rif. 14) sullo stelo
della valvola con il lato concavo rivolto verso la valvola. Nota: il disco dell'indicatore della corsa non viene usato con gli attuatori
di dimensione 87.
3. Sollevare l'attuatore sul cappello della valvola:
a. Per gli attuatori di dimensione 87, inserire le viti e serrare i dadi esagonali in modo da fissare l'attuatore al cappello.
b. Per gli attuatori di altre dimensioni, avvitare il controdado della staffa sul cappello della valvola e serrarlo. Nota: negli
attuatori di piccole dimensioni, può essere necessario rimuovere e reinstallare il disco dell'indicatore quando si abbassa
l'attuatore sulla valvola, poiché il disco non passa attraverso l'apertura della staffa dell'attuatore.
4
Manuale di istruzioni
D100306X0IT
Attuatore 657 (30/30i-70/70i e 87)
Giugno 2018
4. Non collegare ancora lo stelo dell'attuatore allo stelo della valvola. Dopo aver installato l'attuatore sulla valvola, si consiglia di
eseguire la procedura di regolazione della molla al banco per verificare che l'attuatore sia sempre regolato correttamente.

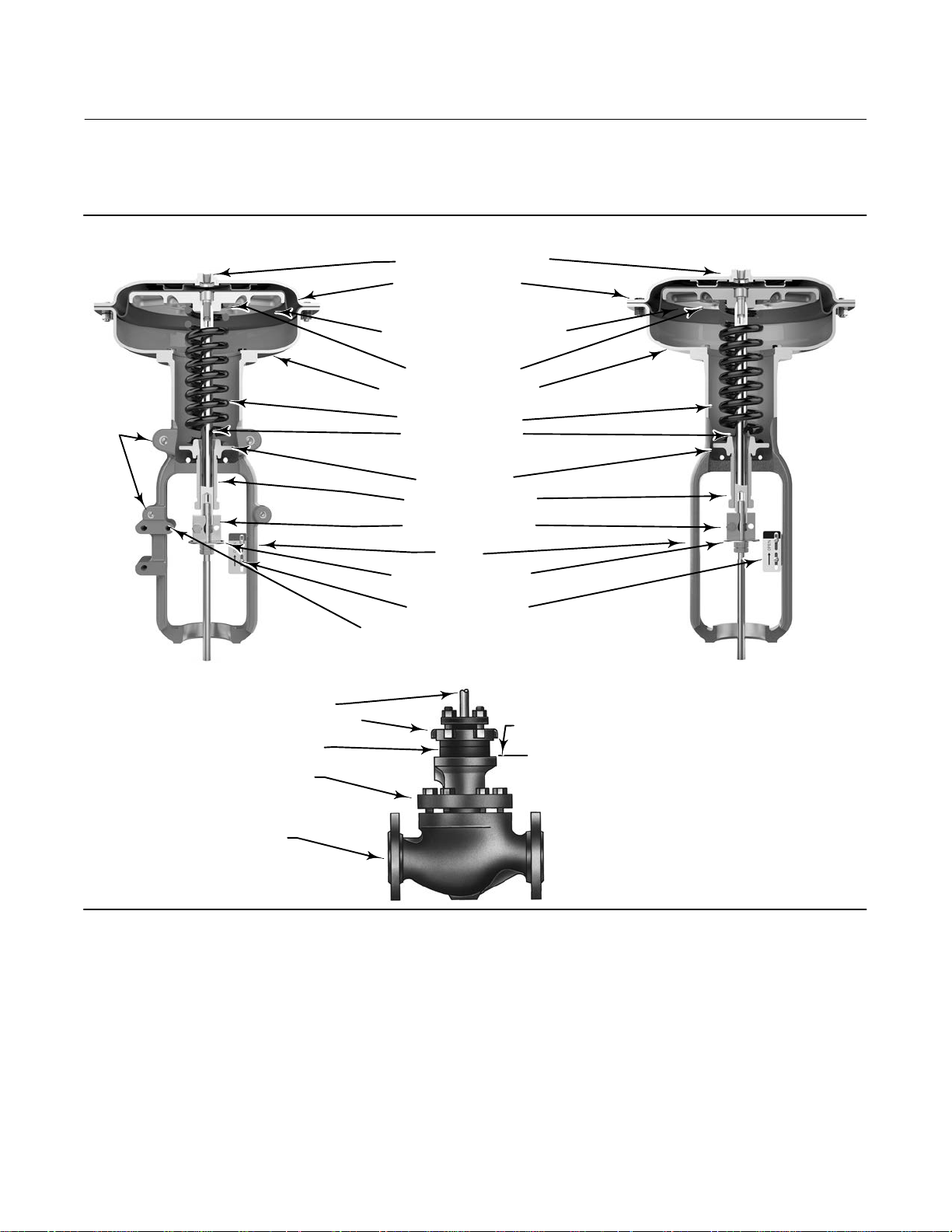

Figura 3. Componenti di montaggio per attuatori di dimensioni da 30/30i a 70/70i
CONNESSIONE NPT INTERNA
CASSA DELLA MEMBRANA
MEMBRANA E STELO MOSTRATI
IN POSIZIONE SOLLEVATA
FLANGE DI
ATTACCO
INTEGRATE DEL
GRUPPO DEL
VOLANTINO
LATERALE (4)
PIATTELLO DELLA
MEMBRANA
CASSA DELLA MEMBRANA INFERIORE
MOLLA DELL'ATTUATORE
STELO DELL'ATTUATORE
SEDE DELLA MOLLA
REGOLATORE DELLA MOLLA
CONNETTORE DELLO STELO
STAFFA
DISCO DELL'INDICATORE
DELLA CORSA
SCALA DELL'INDICATORE
X1177
DIMENSIONI DA 30i A 70i
STELO DELLA VALVOLA
CONTRODADO DELLA STAFFA
VALVOLA TIPICA (FARE
RIFERIMENTO AL MANUALE
DELLA VALVOLA)
W6199-1
DIAMETRO DEL
RISALTO DELLA STAFFA
CAPPELLO
FLANGIA DI ATTACCO INTEGRATA PER
POSIZIONATORE DIGITALE PER VALVOLE
FIELDVUE™ DVC6200 E DVC2000
LINEA DI
ACCOPPIAMENTO
PER L'ATTUATORE
X1176
DIMENSIONI DA 30 A 70
Impostazione al banco
I valori di pressione al banco permettono di regolare la compressione iniziale della molla dell'attuatore con il gruppo valvola e
attuatore sul banco di prova. L'impostazione corretta della compressione iniziale è importante per il corretto funzionamento del
gruppo valvola e attuatore una volta messo in servizio e quando viene applicata la pressione di esercizio corretta sulla membrana
dell'attuatore.
I valori di pressione al banco sono fissati presumendo l'assenza di frizione delle baderne. Durante la regolazione sul campo della
molla è molto difficile stabilire con certezza che non venga applicata alcuna frizione da baderne allentate.
5
Attuatore 657 (30/30i-70/70i e 87)
Giugno 2018
Manuale di istruzioni
D100306X0IT
Per eseguire una regolazione precisa del campo di pressione al banco durante la procedura di montaggio dell'attuatore, eseguire
l'operazione prima del collegamento dell'attuatore alla valvola (fare riferimento alla procedura Controllo della molla).

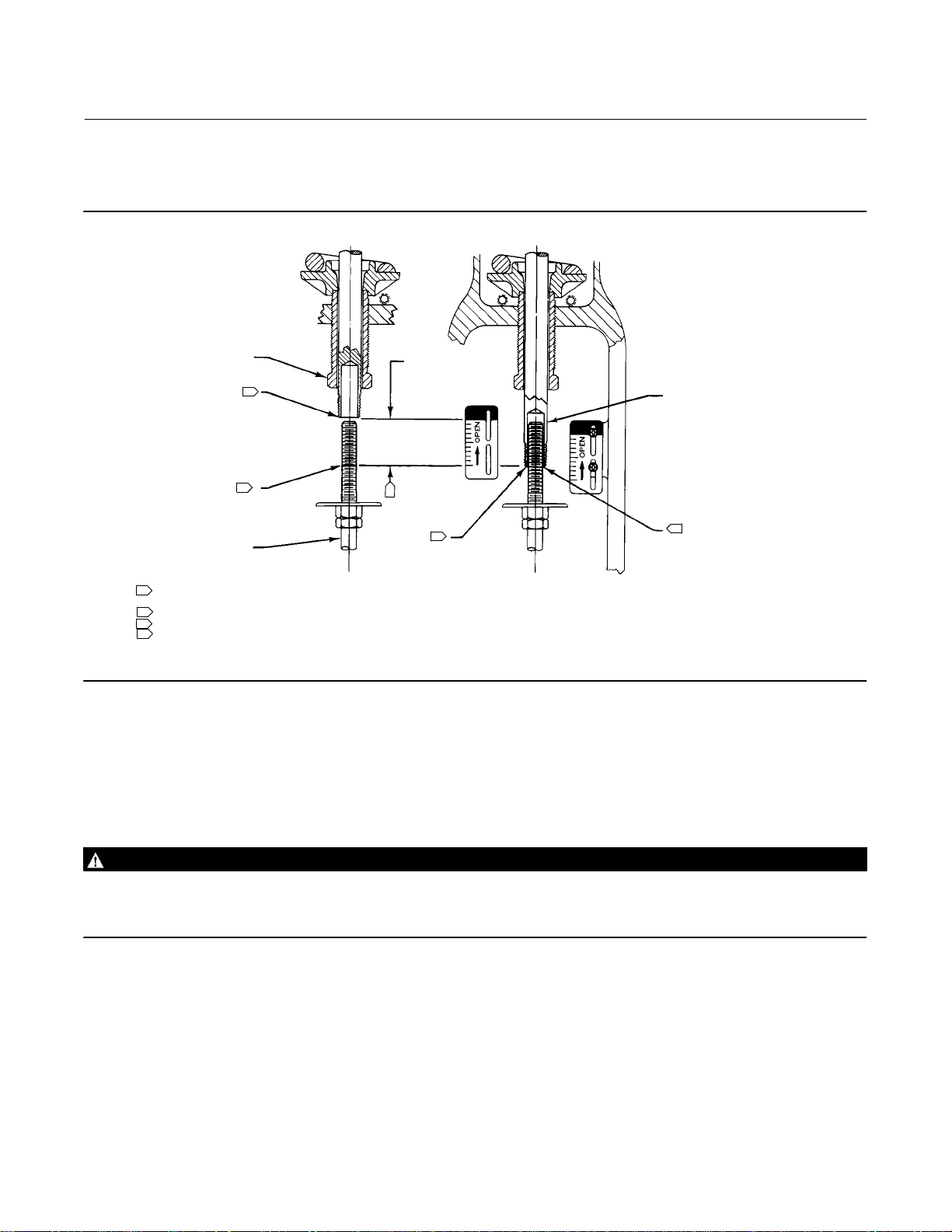

Figura 4. Regolazione al banco
REGOLATORE DELLA MOLLA
PRESSIONE DI CARICA
MINIMA AL BANCO
CONTRASSEGNO DELLA
PRESSIONE MASSIMA AL BANCO
STELO DELLA VALVOLA
NOTE:
LA PRESSIONE DI CARICA PIÙ BASSA IN PSIG (STAMPIGLIATA SULLA TARGHETTA DATI) ALLA
1
QUALE VIENE RILEVATO IL MOVIMENTO DELLO STELO DELL'ATTUATORE.
2
LA PRESSIONE DI CARICA MASSIMA ESTENDE LO STELO DELL'ATTUATORE.
3
CONTRASSEGNARE IL PUNTO CON NASTRO ADESIVO O UN PENNARELLO.
4
MISURARE LA CORSA. IL VALORE DEVE CORRISPONDERE ALLA CORSA INDICATA SULLA
TARGHETTA DATI.
40A8715-B
B2426
1
3
MISURA DELLA CORSA
NOMINALE DELLA
VALVOLA
4
CONTRASSEGNARE
LO STELO DELLA
VALVOLA
IN QUESTO PUNTO
3
STELO DELL'ATTUATORE
PRESSIONE DI CARICA
2
MASSIMA AL BANCO
Controllo della molla
Controllare che lo stelo dell'attuatore si trovi all'inizio della corsa (Figura 4) e che non sia collegato alla valvola. Nota: per spostare la
membrana all'inizio della corsa, è necessaria una certa compressione della molla. Le fasi indicate sono le stesse per le valvole ad
azione push down to close (diretta) o push down to open (inversa).
AVVERTENZA
Dopo aver applicato la pressione di carica della membrana allo stelo dell'attuatore, tenere le mani e gli attrezzi lontani dal
percorso dello stelo dell'attuatore. Lo stelo dell'attuatore e altri componenti della valvola di controllo completo possono
causare danni e infortuni.
Occorre inoltre usare un manometro omologato, idoneo a rilevare con precisione la pressione della membrana da 0 a 0,3 bar (5 psig)
oltre la pressione massima di esercizio indicata sulla targhetta dati. Applicare la pressione di carica alla membrana.
6
Manuale di istruzioni
D100306X0IT
Attuatore 657 (30/30i-70/70i e 87)
Giugno 2018
ATTENZIONE
Azionare ripetutamente l'attuatore per verificare il corretto funzionamento del manometro e dell'attuatore. Per evitare
danni all'attuatore, è importante assicurarsi che la corsa dello stelo dell'attuatore sia regolare e non presenti segni di
grippaggio o frizione eccessiva. Il grippaggio o una frizione eccessiva possono essere conseguenza di errori di montaggio o
di componenti danneggiati.
1. Durante le regolazioni al banco, disporre di un mezzo per applicare temporaneamente una pressione di carica regolabile
all'attuatore (se non già disponibile).
2. Impostare la pressione di carica della membrana a 0 bar (0 psig). Quindi, aumentare progressivamente la pressione in modo da
avvicinarsi alla pressione minima al banco, indicata sulla targhetta dati, controllando attentamente quando si verifica il primo
movimento lineare dello stelo dell'attuatore. Lo stelo dell'attuatore deve iniziare a muoversi alla pressione minima al banco. Se il
movimento dello stelo si verifica prima o dopo aver raggiunto la pressione minima, regolare il regolatore della molla (Figura 4)
avvitandolo o svitandolo dalla staffa finché il movimento dello stelo dell'attuatore non viene rilevato per la prima volta al
raggiungimento della pressione minima al banco.
Nota
Prima di girare il regolatore della molla sugli attuatori di dimensioni 70/70i o 87, montare il connettore dello stelo attorno allo
stelo dell'attuatore e all'aggetto antirotazione sulla staffa. Contrassegnare lo stelo dell'attuatore in modo da poter verificare
l'assenza di rotazione. Rimuovere il connettore dello stelo prima di eseguire una nuova prova al banco.
3. Verificare che il regolatore della molla sia impostato in modo da soddisfare i requisiti della fase 2.
4. Applicare la pressione massima al banco indicata sulla targhetta dati, in modo da estendere lo stelo dell'attuatore in basso verso
la valvola. Contrassegnare lo stelo della valvola con un pennarello o con nastro adesivo in corrispondenza dell'estremità dello
stelo dell'attuatore (Figura 4).
Nota
Lo stelo dell'attuatore può scorrere lungo lo stelo della valvola come mostrato nella Figura 4. Se lo stelo dell'attuatore non scorre
sopra lo stelo della valvola, contrassegnare questo punto della corsa dello stelo in un altro modo.
5. Diminuire progressivamente la pressione di carica della membrana fino a raggiungere la pressione minima al banco indicata
sulla targhetta dati.
6. Misurare la distanza fra il contrassegno sullo stelo della valvola e l'estremità dello stelo dell'attuatore. La distanza deve
corrispondere alla corsa nominale indicata sulla targhetta dati.
7. Se la corsa misurata corrisponde alla corsa indicata sulla targhetta, la prova al banco è terminata. Passare alla sezione
Installazione del gruppo del connettore dello stelo.
8. Se la corsa misurata non è corretta, tenere presente che le tolleranze per la lunghezza libera e per il carico nominale della molla
possono dare luogo a un risultato al banco leggermente diverso dal valore indicato. Rivolgersi all'ufficio vendite Emerson
proprio consulente di fiducia per richiedere assistenza.
o al
Installazione del gruppo del connettore dello stelo
Durante l'installazione del gruppo del connettore dello stelo (Rif. 26), le filettature dello stelo dell'attuatore e della valvola devono
innestarsi nelle filettature del connettore dello stelo per un tratto pari al diametro dello stelo.
7
Attuatore 657 (30/30i-70/70i e 87)
Giugno 2018
Manuale di istruzioni
D100306X0IT
AVVERTENZA
Installare il connettore dello stelo in modo sicuro prima di montare e pressurizzare un posizionatore sull'attuatore;
spostare lo stelo dell'attuatore tramite aria di alimentazione controllata da un regolatore, non tramite il posizionatore.
Per evitare infortuni o danni, nel corso della procedura seguente tenere le mani e gli attrezzi lontani dal percorso dello stelo
dell'attuatore durante l'applicazione della pressione di carica sull'attuatore per fare muovere lo stelo dell'attuatore.
ATTENZIONE
Per evitare eventuali danni alle superfici di appoggio, non girare l'otturatore della valvola una volta che è in sede. Esercitare
la massima cautela durante l'installazione del gruppo del connettore dello stelo, in modo da evitare possibili danni alle
filettature dello stelo dell'attuatore e della valvola.
Nota
I connettori dello stelo di ricambio sono un gruppo formato da due sezioni, viti e un distanziale fra le due sezioni. Rimuovere e
gettare il distanziale, se presente, prima di bloccare insieme gli steli dell'attuatore e della valvola. Verificare che le due sezioni del
connettore dello stelo da usare siano compatibili.
1. Se necessario, nelle valvole ad azione diretta abbassare lo stelo della valvola in modo che faccia battuta contro l'anello di sede.
Nelle valvole ad azione inversa, abbassare lo stelo in posizione di apertura.
Se necessario, avvitare i controdadi dello stelo della valvola, allontanandoli dal connettore. Per tutti gli attuatori, salvo quelli di
dimensione 87, assicurarsi che il disco dell'indicatore della corsa (Rif. 14) si trovi al di sopra dei controdadi.
2. Aumentare lentamente la pressione della membrana fino a raggiungere la pressione massima al banco. Il valore corretto è lo
stesso usato nella procedura di controllo della molla ed è indicato sulla targhetta dati.
3. Collocare la metà del connettore dello stelo dotata di fori filettati a circa metà distanza fra lo stelo dell'attuatore e lo stelo della
valvola e allinearla con il connettore dello stelo. Per allineare le filettature, può essere necessaria una leggera modifica della
pressione di carica. Per individuare la posizione del connettore, fare riferimento alle Figure 6, 7, 8, 9 e 10.
ATTENZIONE
Un innesto incompleto dello stelo della valvola o dello stelo dell'attuatore nel connettore dello stelo può causare il
danneggiamento delle filettature o problemi di funzionamento. Assicurarsi che la lunghezza di ciascuno degli steli bloccati
nel connettore dello stelo sia pari o superiore al diametro dello stelo. Eventuali danni alle filettature di uno degli steli o del
connettore possono rendere necessaria la sostituzione prematura dei componenti. Non allentare le viti se al connettore
dello stelo è applicata la forza della molla o la pressione di carica.
4. Installare la seconda metà del connettore dello stelo, quindi inserire le viti e serrarle assicurandosi che vi sia lo stesso spazio fra le
sezioni del connettore su tutti i lati. Se si installa un posizionatore, fissare la staffa di retroazione in questa fase.
ATTENZIONE
Il serraggio eccessivo dei controdadi dello stelo della valvola può rendere difficile lo smontaggio.
8
Manuale di istruzioni
D100306X0IT
Attuatore 657 (30/30i-70/70i e 87)
Giugno 2018
5. Per l'attuatore dimensione 87, avvitare i controdadi dello stelo della valvola in modo che facciano battuta contro il connettore.
Per gli attuatori di tutte le altre dimensioni, avvitare i controdadi dello stelo della valvola finché il disco dell'indicatore non fa
battuta contro la parte inferiore del connettore dellos telo. Non serrare eccessivamente i controdadi.
6. Azionare lentamente la corsa della valvola dalla posizione completamente aperta a completamente chiusa e fino a ottenere una
corsa nominale completa.
Assicurarsi che la valvola sia in posizione chiusa. Per l'attuatore dimensione 87, allentare le viti sulla scala dell'indicatore della corsa
(Rif. 18) e allinearlo al disco dell'indicatore (Rif. 14) o al connettore dello stelo. Azionare la valvola per la corsa completa per
verificare che la distanza corrisponda alla corsa nominale indicata sulla targhetta dati. Se la corsa della valvola non è corretta,
ripetere la procedura relativa al connettore dello stelo.
Frizione
Se si tenta di regolare il campo di pressione al banco dopo aver collegato l'attuatore alla valvola e aver serrato la baderna, occorre
tenere conto della frizione. Regolare la molla in modo che la corsa completa dell'attuatore venga raggiunta ai valori della pressione
al banco (a) più la frizione diviso la superficie effettiva della membrana con pressione in aumento o (b) meno la frizione diviso la
superficie effettiva della membrana con pressione in diminuzione.
Se è stato installato il gruppo del connettore dello stelo, è possibile determinare la frizione della valvola tramite la procedura
seguente:
1. Installare un manometro nella linea della pressione di carica dell'attuatore collegata alla cassa della membrana dell'attuatore.
Nota
Durante l'esecuzione delle fasi 2 e 4, è necessario leggere e annotare la pressione rilevata con il manometro.
2. Aumentare la pressione della membrana dell'attuatore e leggere il valore della pressione quando l'attuatore ha raggiunto una
posizione, nella corsa nominale della valvola, che non sia a contatto con un fermo corsa. Contrassegnare questo punto sulla
scala dell'indicatore della corsa con del nastro adesivo o un altro metodo simile.
3. Aumentare la pressione della membrana dell'attuatore finché l'attuatore non ha raggiunto una posizione più avanzata rispetto a
quella contrassegnata alla fase 2, controllando il primo movimento in base al punto di riferimento.
4. Diminuire la pressione della membrana dell'attuatore e leggere il valore della pressione quando l'attuatore è ritornato al punto
contrassegnato alla fase 2.
La differenza fra i due valori di pressione rappresenta la variazione nella pressione della membrana necessaria per superare la
frizione nelle due direzioni di movimento.
5. Calcolare il valore effettivo della frizione:
Frizione,
= 0,5 lb
Differenza fra i
due valori di
pressione, psig
Area efficace della
membrana, in.
2
Per l'area efficace della membrana, consultare la Tabella 1.
Quando la piena pressione di carica viene applicata all'attuatore, è difficile girare il regolatore della molla (Rif. 74, Figure 6, 7, 8, 9 e 10).
Prima della regolazione, rilasciare la pressione di carica dell'attuatore e applicarla nuovamente dopo l'operazione, per verificare che la
regolazione sia riuscita.
Nota
Nelle valvole ad azione push down to close, la sede dell'otturatore della valvola limita la corsa verso il basso e il fermo corsa in alto
dell'attuatore limita lo spostamento verso l'alto (rispetto alla valvola). Nelle valvole ad azione push down to open il fermo corsa in
basso dell'attuatore limita la corsa in basso e la sede della valvola limita lo spostamento verso l'alto (rispetto alla valvola).
9
Attuatore 657 (30/30i-70/70i e 87)
Giugno 2018
Manuale di istruzioni
D100306X0IT
Misura della banda morta
La banda morta è provocata dalla frizione delle baderne, dallo squilibrio di forze e da altri fattori all'interno del gruppo valvola di
controllo. La banda morta è la gamma di variazione del segnale misurato consentita senza che venga attivato l'attuatore (Figura 5).
Ciascuna molla dell'attuatore ha un campo molla fisso (forza diviso la compressione). Nel corso della procedura di regolazione della
molla è stato verificato che sull'attuatore in uso è installata la molla corretta.
La banda morta è un fattore che incide sul funzionamento della valvola di controllo completo durante il controllo automatico
del circuito. La tolleranza del circuito di controllo per la banda morta varia sensibilmente in base alla risposta del circuito. Alcuni
sintomi di una banda morta eccessiva sono l'assenza di movimento o un movimento a scatti o oscillante dell'attuatore durante il
controllo automatico del circuito. La procedura seguente permette di determinare l'ampiezza della banda morta. La percentuale
della banda morta risulta utile per la risoluzioni dei problemi relativi al circuito di controllo del processo.
1. Iniziare con una pressione vicina al valore della pressione di carica minima al banco e aumentarla progressivamente finché la
valvola non si avvicina al punto intermedio della sua corsa. Misurare e annotare il valore della pressione.
2. Diminuire progressivamente la pressione finché lo stelo della valvola non inizia a muoversi ed annotare il valore della pressione.
3. La differenza fra i due valori della pressione corrisponde alla banda morta, espressa in psi.
4. Calcolare la percentuale della banda morta secondo la formula seguente:
Banda morta (psi)
Banda morta = —————————————— = nn%
Ampiezza al banco (psi)
Figura 5. Riposta tipica della valvola alla banda morta
PRESSIONE
MASSIMA AL
BANCO
PRESSIONE
PRESSIONE DELLA MEMBRANA, PSIG
MINIMA AL
BANCO
15
PRESSIONE
AL BANCO
9
3
0
APERTA
CORSA DELLA VALVOLA
VALVOLA AD AZIONE DIRETTA VALVOLA AD AZIONE INVERSA
NOTA:
1
LA BANDA MORTA È PROVOCATA DALLA FRIZIONE.
A6763-2
CHIUSURA
VALVOLA
APERTURA
VALVOLA
METÀ CORSA
GAMMA DI
BANDA
MORTA
CHIUSA
PRESSIONE
1,0
0,6
1
PRESSIONE DELLA MEMBRANA, BAR
0,2
MASSIMA AL
BANCO
PRESSIONE
PRESSIONE DELLA MEMBRANA, PSIG
MINIMA AL
BANCO
15
9
3
0
CHIUSA
APERTURA
VALVOLA
PRESSIONE
AL BANCO
GAMMA
DI BANDA
MORTA
CHIUSURA
VALVOLA
METÀ CORSA
CORSA DELLA VALVOLA
1,0
0,6
1
0,2
APERTA
Connessione di carica
Se la valvola, l'attuatore e il posizionatore vengono forniti come gruppo, le connessioni di carica vengono eseguite in fabbrica.
Mantenere le tubazioni il più corte possibile per evitare il ritardo della trasmissione del segnale di comando. Se si utilizzano un
amplificatore di volume, un posizionatore della valvola o qualsiasi altro accessorio, verificare che siano collegati correttamente
all'attuatore. In caso di dubbi, fare riferimento al manuale di istruzioni del posizionatore o dell'accessorio in uso.
PRESSIONE DELLA MEMBRANA, BAR
Se l'attuatore viene consegnato separatamente, o quando si installano le connessioni di pressione dell'attuatore, attenersi alla
procedura seguente:
10
Loading...
