Fisher Instruction Manual: Attuatori a membrana Fisher 667, dimensione 30/30i-76/76i e 87(Fisher 667 Diaphragm Actuator Sizes 30/30i-76/76i and 87 ) (Italian) Manuals & Guides

Manuale di istruzioni

D100310X0IT

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Attuatori a membrana Fisher™ 667,
dimensioni 30/30i - 76/76i e 87

Maggio 2018

Sommario

Introduzione 1.....................................

Scopo del manuale 1................................

Descrizione 2......................................

Specifiche 3.......................................

Servizi educativi 3..................................

Video illustrativi 3..................................

Limiti massimi di pressione 4.........................

Installazione 4

Montaggio dell'attuatore sulla valvola 5................

Impostazione al banco 7.............................

Controllo della molla 7..............................

Installazione del gruppo del connettore dello stelo 9.....

Frizione 10........................................

Misura della banda morta 11.........................

Connessione di carica 12............................

Manutenzione 12

Attuatore 13......................................

Volantino di testa (fermo corsa in basso regolabile) 15...
Volantino laterale per attuatori di dimensioni

da 34 a 60 e da 34i a 60i 19........................

Volantino laterale per attuatori di

dimensioni 70, 76 e 87 21.........................

Fermi corsa montati su cappello 23....................

Kit dei pezzi 24

Kit di aggiornamento per volantino di testa 25..........

Kit di aggiornamento per volantino laterale 25..........

Kit di riparazione per attuatori 24.....................

.....................................

.................................

...................................

Introduzione

Figura 1. Attuatore 667 Fisher montato su valvola
easy‐e™

X1182

Elenco pezzi 25...................................

Montaggio dell'attuatore 25.........................

Volantino di testa 26................................

Volantino laterale, dimensioni 34 - 60 e 34i - 60i 37......

Volantino laterale per attuatori

di dimensioni 70, 76 e 87 37.......................

Fermi corsa montati su cappello 39....................

Scopo del manuale

Il presente manuale di istruzioni fornisce informazioni sull'installazione, la regolazione, la manutenzione e l'ordinazione dei pezzi
per l'attuatore Fisher 667 di dimensioni 30/30i - 76/76i e 87. Il contenuto del manuale riguarda anche l'attuatore 667-4 di
dimensioni 70/70i e 87. Per informazioni relative al posizionatore della valvola e ad altri accessori usati con l'attuatore, fare
riferimento ai relativi manuali di istruzioni.

Prima di installare, azionare o effettuare la manutenzione dell'attuatore 667 (Figura 1) è necessario essere accuratamente
addestrati e qualificati per la manutenzione, l'utilizzo e l'installazione di valvole, attuatori e accessori. Per evitare infortuni o danni, è

fondamentale leggere attentamente e comprendere il contenuto del presente manuale e seguirne tutte le indicazioni, inclusi tutti
i messaggi di avvertenza e di attenzione relativi alla sicurezza. In caso di domande relative alle presenti istruzioni, prima di

procedere contattare l’ufficio vendite Emerson

www.Fisher.com

o il proprio consulente di fiducia.

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Maggio 2018

Manuale di istruzioni

D100310X0IT

Tabella 1. Specifiche

SPECIFICHE

Area efficace nominale

Diametro del castello dell'attuatore

Diametro accettabile dello stelo

della valvola

Spinta di uscita massima consentita

Corsa massima

Pressione massima al cappello

dell'attuatore per dimensione

dell'attuatore

Pressione massima in eccesso sulla

membrana

Pressione massima della cassa della

membrana

Peso approssimativo

Capacità

termica del

materiale

1. Questi valori sono validi anche per l'attuatore 667-4.

2. Dopo il collegamento con la valvola, la corsa dell'attuatore può essere inferiore al valore indicato.

3. La corsa massima dell'attuatore 667-4 è di 102 mm (4 in.).

4. Fare riferimento anche alla sezione relativa alle specifiche nell'introduzione.

5. Quando l'attuatore ha raggiunto il fine corsa, è possibile aggiungere ulteriore pressione. Se la pressione massima in eccesso sulla membrana viene superata, si possono causare danni alla
membrana o alla cassa della membrana. Fare riferimento alla sezione Limiti massimi di pressione.

6. Non superare la pressione massima della cassa della membrana e verificare che la pressione non eserciti una forza sullo stelo dell'attuatore maggiore della spinta di uscita massima
consentita o del carico massimo ammissibile per lo stelo della valvola. Fare riferimento alla sezione Limiti massimi di pressione.

7. La pressione massima della cassa non deve essere usata come pressione di esercizio normale. Il suo scopo è di consentire le impostazioni della pressione di alimentazione del regolatore e/o
le tolleranze della valvola di sicurezza tipiche.

(1)

(4)

(2)

(4,6)

(4,5)

(4,6,7)

Elastomeri in nitrile Da -40 a 82 _C (da -40 a 180 _F)

Elastomeri in silicone Da -54 a 149 _C (da -65 a 300 _F)

30/30i 34/34i 40/40i 45/45i 46/46i 50/50i 60/60i 70/70i

2

cm

in

mm 54 54 71 71 71 90 90 90 90 125

in. 2-1/8 2-1/8 2-13/16 2-13/16 2-13/16 3-9/16 3-9/16 3-9/16 3-9/16 5

mm 9,5 9,5 12,7 12,7 12,7 19,1 19,1 19,1 19,1 25,4

in. 3/8 3/8 1/2 1/2 1/2 3/4 3/4 3/4 3/4 1

N 10.230 10.230 12.010 25.131 33.582 25.131 30.246 39.142 30.246 39.142

lb 2300 2300 2700 5650 7550 5650 6800 8800 6800 8800

mm 19 29 38 51 51 51 51 76

in. 0.75 1.125 1.5 2 2 2 2 3

bar 3,8 4,8 4,8 4,5 3,8 4,5 3,8 3,4 3,4 3,4

psig 55 70 70 65 55 65 55 50 50 50

bar 3,8 1,4 1,4 0,7 0,7 0,7 0,7 0,7 0,7 0,7

psig 55 20 20 10 10 10 10 10 10 10

bar 7,6 6,2 6,2 5,2 4,5 5,2 4,5 4,1 4,1 4,1

psig 110 90 90 75 65 75 65 60 60 60

kg 15/17 22/26 23/26 41/44 55/59 43/48 55/60 115/118 86/89 118

Lbs 34/37 48/58 50/56 90/98 121/129 94/105 122/133 254/260 190/196 260

297 445 445 667 1006 677 1006 1419 1006 1419

2

46 69 69 105 156 105 156 220 156 220

DIMENSIONE ATTUATORE

(1)

(3)

(3)

76/76i 87

51 76

2 3

(1)

(3)

(3)

Descrizione

Gli attuatori 667 (Figura 1) e 667-4 sono attuatori a membrana ad azione inversa con ritorno a molla che consentono l'attivazione
automatica delle valvole di controllo. L'attuatore 667 permette una corsa massima di 76 mm (3 in.). L'attuatore 667-4 permette
una corsa massima di 102 mm (4 in.). Entrambi i modelli posizionano l'otturatore della valvola in base alla diversa pressione di
carica pneumatica sulla membrana. La Figura 2 illustra il funzionamento degli attuatori.

Gli attuatori 667 e 667-4 sono dotati di un volantino di testa o laterale. Il volantino di testa viene usato in genere come fermo corsa
in basso regolabile. Il fermo corsa in basso limita la corsa dell'attuatore verso il basso, corrispondente allo spostamento dello stelo
fuori dall'attuatore. La corsa verso l'alto consiste nel movimento dello stelo all'interno dell'attuatore. Il volantino laterale viene
usato in genere come attuatore manuale ausiliario. Il volantino laterale può essere usato anche come fermo corsa in alto o in basso
regolabile. Per questo attuatore sono inoltre disponibili fermi corsa in alto o in basso regolabili montati su cassa.

Nota

Se si prevede un utilizzo manuale frequente o quotidiano, è consigliabile l'uso di un attuatore dotato di volantino laterale piuttosto
che di fermo corsa montato su cappello o di volantino di testa. Il volantino laterale è indicato per un uso più frequente come
comando manuale.

2

Manuale di istruzioni

D100310X0IT

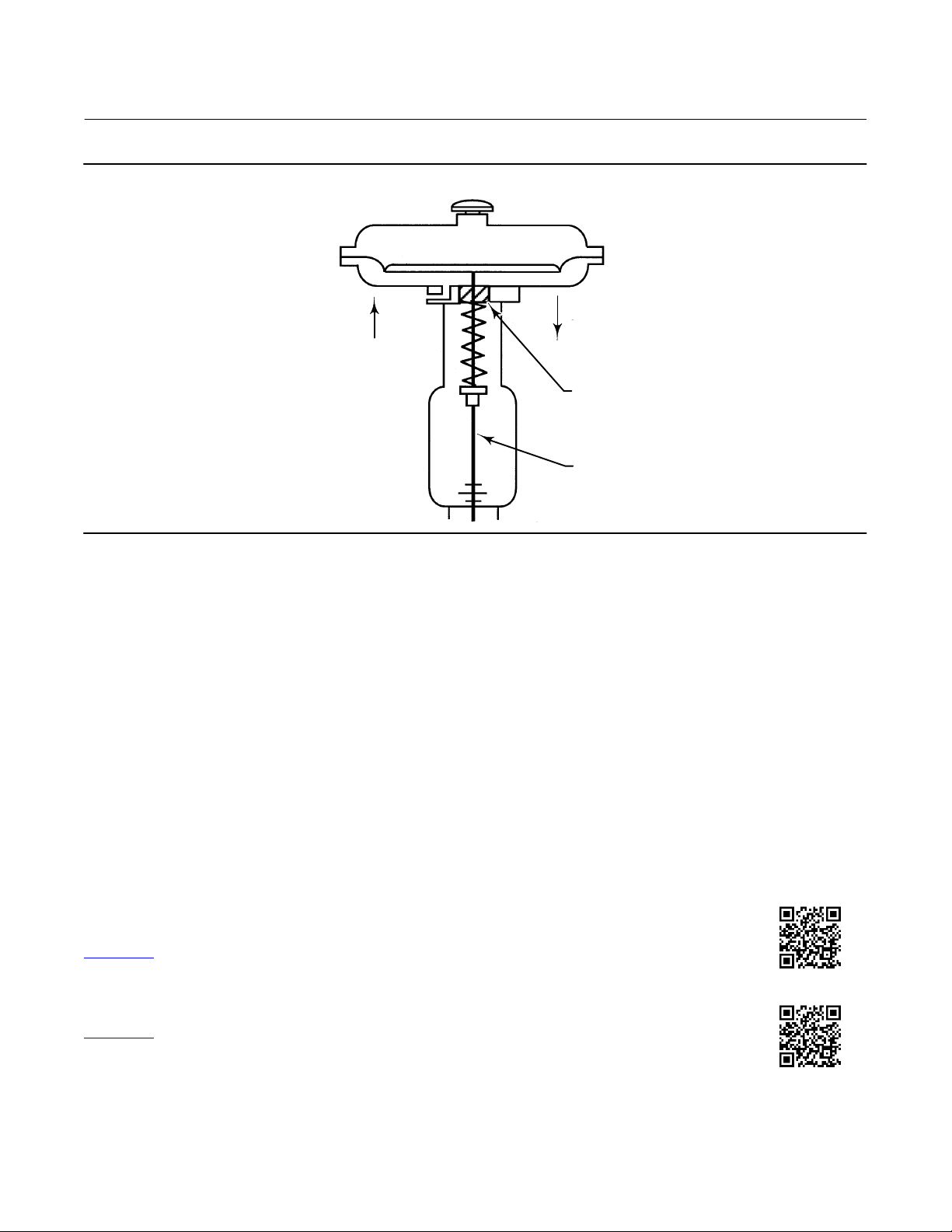

Figura 2. Schema degli attuatori Fisher 667 e 667-4

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Maggio 2018

L'ARIA
SOLLEVA
LO STELO

A6759

LA MOLLA
ABBASSA
LO STELO

TENUTA DELLO STELO

STELO

Specifiche

Per le specifiche relative agli attuatori 667 e 667-4, fare riferimento alla Tabella 1. Per conoscere i dati specifici dell'attuatore in uso,
consultare la targhetta dati dell'attuatore.

Servizi educativi

Per informazioni relative ai corsi disponibili per gli attuatori a membrana 667 Fisher e per diversi altri prodotti, si prega di
rivolgersi a:

Emerson Automation Solutions
Educational Services - Registration
Phone: [phone] o 1-800-338-8158
E-mail: [e-mail]

emerson.com/fishervalvetraining

Video illustrativi

Fare clic qui o accedere al codice QR sotto per un video relativo al montaggio di un posizionatore

digitale per valvole DVC6200 su un attuatore 667.

Fare clic qui

volantino laterale su un attuatore 667.

o accedere al codice QR sotto per un video relativo all'installazione di un gruppo del

3

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Maggio 2018

Manuale di istruzioni

D100310X0IT

AVVERTENZA

Al fine di evitare infortuni alle persone o danni all'attrezzatura, con conseguente funzionamento difettoso della valvola di
controllo o perdita di controllo del processo a causa della pressione eccessiva, non superare i valori massimi di pressione
elencati nella Tabella 1. Fare riferimento alla sezione Limiti massimi di pressione.

Limiti massimi di pressione

La cassa e la membrana degli attuatori 667 funzionano a pressione. La pressione dell'aria fornisce l'energia che comprime la molla,
aziona la corsa dell'attuatore e chiude la valvola. Di seguito vengono descritti i limiti massimi di pressione per l'attuatore. Per
conoscere i valori massimi adatti all'attuatore in uso, fare riferimento alla targhetta dati o alla Tabella 1.

D Pressione massima della cassa per dimensione dell'attuatore: pressione massima che può essere applicata a una corsa

dell'attuatore inferiore alla corsa completa. Se la pressione di corsa viene superata prima che il piattello della membrana
superiore tocchi il fermo corsa, si possono causare danni allo stelo o ad altri componenti.

D Pressione massima in eccesso sulla membrana: quando l'attuatore ha raggiunto la corsa completa, è possibile aggiungere

ulteriore pressione. Se la pressione massima in eccesso sulla membrana viene superata, si possono causare danni alla membrana
o alla cassa della membrana.

Poiché l'attuatore ha completato la sua corsa e il movimento della testa della membrana è stato fisicamente interrotto, l'energia
derivante da una pressione dell'aria aggiuntiva viene trasmessa alla membrana e alla cassa della membrana. La quantità di
pressione applicabile una volta che l'attuatore ha completato la corsa è limitata dagli effetti indesiderati che possono verificarsi. Il
superamento di questo fattore di limitazione può causare perdite o l'usura della cassa, a causa della deformazione della cassa della
membrana superiore.

D Pressione massima della cassa della membrana: se la pressione massima della cassa della membrana viene superata, si possono

causare danni alla membrana, alla cassa della membrana o all'attuatore.

Installazione

AVVERTENZA

Indossare sempre guanti, indumenti e occhiali di protezione durante qualsiasi intervento di installazione.
Contattare l'ingegnere di processo o l'ingegnere della sicurezza per ulteriori informazioni relative ai pericoli causati

dall'esposizione al fluido di processo.
Se l'installazione viene effettuata nell'ambito di un'applicazione esistente, fare riferimento all'AVVERTENZA all'inizio della

sezione Manutenzione nel presente manuale.

Se non altrimenti indicato, i numeri di riferimento rimandano alle Figure 6, 7, 8, 9 e 10. Per individuare i componenti, fare
riferimento alla Figura 3.

ATTENZIONE

Per evitare danni ai componenti, non applicare una pressione di esercizio che superi la pressione massima della cassa della
membrana (Tabella 1) o produca una forza sullo stelo dell'attuatore superiore alla spinta di uscita massima consentita
(Tabella 1) o al carico massimo ammissibile per lo stelo della valvola.

4

Manuale di istruzioni

D100310X0IT

D Gruppo valvola e attuatore: se l'attuatore e la valvola vengono consegnati insieme come gruppo della valvola di controllo, il

gruppo è stato regolato in fabbrica e può essere installato sul tubo. Dopo l'installazione della valvola sul tubo, fare riferimento
alle procedure di connessione di carica.

D Montaggio dell'attuatore: se l'attuatore viene consegnato separatamente, o nel caso sia stato rimosso dalla valvola, è necessario

montarlo sulla valvola prima di installare la valvola sul tubo. Prima di mettere in servizio la valvola, fare riferimento alle seguenti
procedure di montaggio dell'attuatore. Si consiglia di eseguire le procedure di regolazione della molla al banco descritte in
questa sezione per verificare che l'attuatore sia regolato correttamente per la corsa della valvola.

D Posizionatore: se sull'attuatore è installato o verrà installato un posizionatore, fare riferimento al relativo manuale di istruzioni

per la procedura di installazione. Durante le procedure di regolazione, è necessario applicare una pressione di carica
temporanea alla membrana dell'attuatore.

D Tappo del volantino: se il tappo del volantino (Rif. 247, Figure 11, 13 o 21) non è in sede, installarlo premendolo con la mano fino

quando scatta in posizione.

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Maggio 2018

Montaggio dell'attuatore sulla valvola

ATTENZIONE

Il carico della molla dell'attuatore 667 spinge lo stelo in basso, fuori dal castello dell'attuatore (Figura 2), e lo stelo può
entrare in contatto con lo stelo della valvola durante il montaggio dell'attuatore.

Se lo stelo della valvola viene lasciato in posizione sollevata (verso l'attuatore) durante il montaggio, può interferire con lo
stelo dell'attuatore durante la procedura. Di conseguenza, si possono causare danni alle filettature o piegare lo stelo.
Durante il montaggio dell'attuatore, verificare che lo stelo sia abbassato (all'interno del corpo valvola), lontano
dall'attuatore.

Per allontanare lo stelo dell'attuatore dalla valvola durante il montaggio, può essere necessario applicare una pressione di carica
temporanea all'attuatore.

Laddove ciò non fosse possibile, prestare la massima attenzione durante l'abbassamento dell'attuatore sullo stelo in modo da
evitare eventuali danni allo stelo e alle filettature.

AVVERTENZA

Dopo aver applicato la pressione di carica allo stelo dell'attuatore, tenere le mani e gli attrezzi lontani dal percorso
di movimento dello stelo dell'attuatore. Se la pressione di carica viene inavvertitamente scollegata, possono verificarsi
infortuni alle persone o danni all'attrezzatura qualora membra o attrezzi vengano imprigionati fra lo stelo e altri
componenti della valvola di controllo.

1. Durante il montaggio, usare una morsa o altri metodi per sostenere la valvola e il peso dell'attuatore. Per valvole ad azione
diretta o inversa, durante il montaggio dell'attuatore abbassare lo stelo della valvola e allontanarlo dall'attuatore.

2. Avvitare completamente i controdadi sullo stelo della valvola. Installare il disco dell'indicatore della corsa (Rif. 34) sullo stelo
della valvola con il lato concavo rivolto verso la valvola. Nota: il disco dell'indicatore della corsa non viene usato con gli attuatori
di dimensione 87.

3. Sollevare l'attuatore sul cappello della valvola:

a. Attuatori di dimensione 87: abbassare lentamente l'attuatore sulla valvola, introducendo lo stelo della valvola nell'apertura

all'estremità dello stelo dell'attuatore (Figura 4). Dopo aver installato l'attuatore, inserire le viti e serrare i dadi esagonali in
modo da fissare l'attuatore al cappello.

5

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Maggio 2018

Manuale di istruzioni

D100310X0IT

b. Per gli attuatori di tutte le altre dimensioni:

D Abbassare lentamente l'attuatore sulla valvola. Quando il castello si trova sopra l'estremità dello stelo della valvola, posizionare il

controdado del castello sullo stelo. Nota: negli attuatori di piccole dimensioni, può essere necessario rimuovere e reinstallare il
disco dell'indicatore durante l'abbassamento dell'attuatore sulla valvola, poiché il disco non passa attraverso l'apertura del
castello dell'attuatore.

D Continuare ad abbassare l'attuatore, introducendo lo stelo della valvola nell'apertura all'estremità dello stelo dell'attuatore

finché l'attuatore non si trova correttamente in sede (Figura 4).

D Avvitare il controdado del castello sul coperchio della valvola e serrarlo.

4. Non collegare ancora lo stelo dell'attuatore allo stelo della valvola. Dopo aver installato l'attuatore sulla valvola, si consiglia di
eseguire le procedure di regolazione della molla al banco descritte in questa sezione per verificare che l'attuatore sia regolato
correttamente.

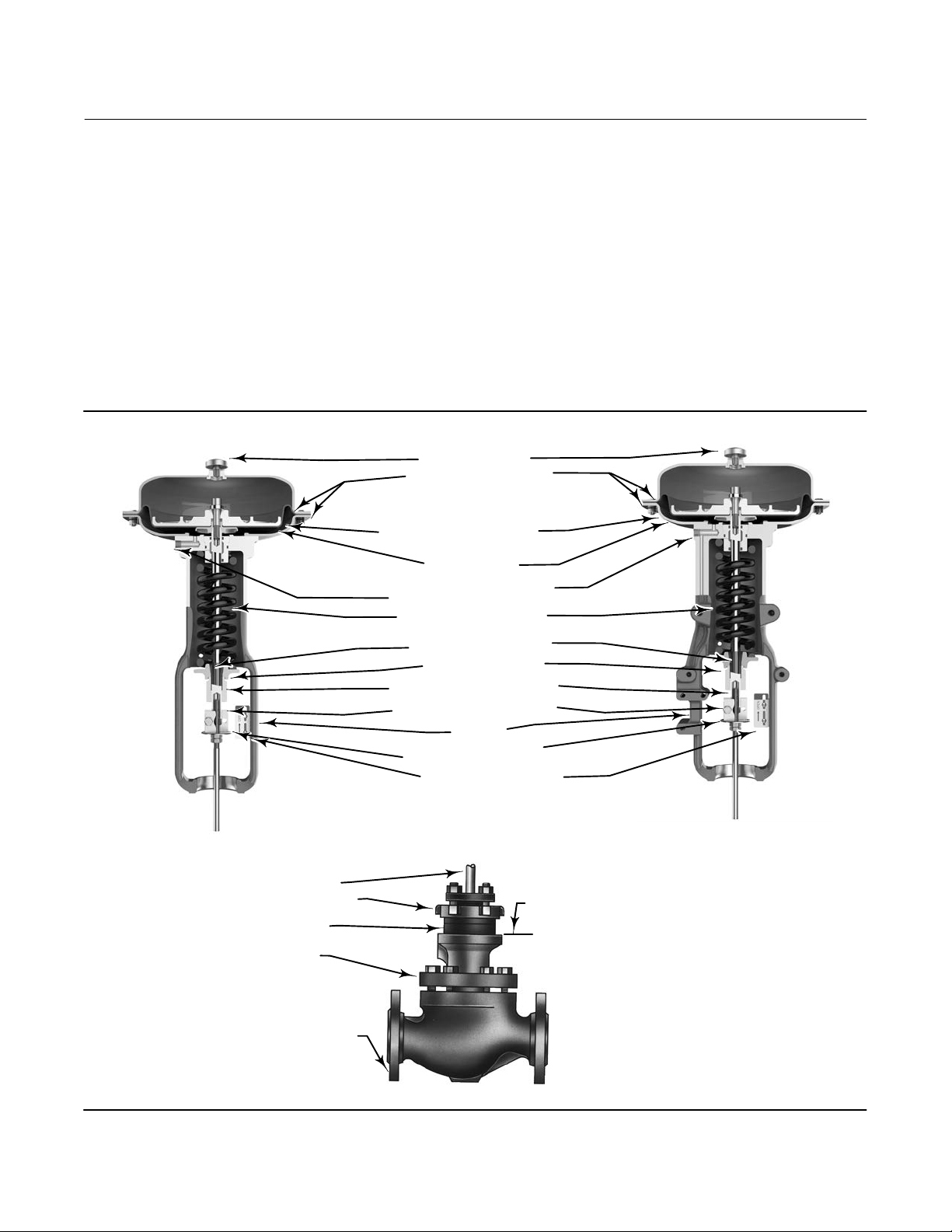

Figura 3. Componenti di montaggio per attuatori di dimensioni da 30/30i a 70/70i

GRUPPO DI SFIATO

CASSE DELLA MEMBRANA

MEMBRANA E STELO MOSTRATI
IN POSIZIONE ABBASSATA

PIATTELLO DELLA

MEMBRANA

CONNESSIONE DI PRESSIONE

ARIA DI CARICO

MOLLA DELL'ATTUATORE

STELO DELL'ATTUATORE

SEDE DELLA MOLLA

REGOLATORE DELLA MOLLA

CONNETTORE DELLO STELO

STAFFA

DISCO DELL'INDICATORE

DELLA CORSA

SCALA DELL'INDICATORE

6

X1184

X1185

DIMENSIONI DA 30 A 76 DIMENSIONI DA 30i A 76i

STELO DELLA VALVOLA

CONTRODADO DELLA STAFFA

DIAMETRO DEL RISALTO
DELLA STAFFA

CAPPELLO

VALVOLA TIPICA
(FARE RIFERIMENTO
AL MANUALE DELLA
VALVOLA)

W6199-1

LINEA DI ACCOPPIAMENTO
PER L'ATTUATORE

Manuale di istruzioni

D100310X0IT

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Maggio 2018

Impostazione al banco

I valori di pressione al banco permettono di regolare la compressione iniziale della molla dell'attuatore con il gruppo valvola e
attuatore sul banco di prova. L'impostazione corretta della compressione iniziale garantisce il corretto funzionamento del gruppo
valvola e attuatore una volta messo in servizio e quando viene applicata la pressione di esercizio corretta sulla membrana
dell'attuatore.

I valori di pressione al banco sono fissati presumendo l'assenza di frizione delle baderne. Durante la regolazione sul campo della
molla, è molto difficile stabilire con certezza che non venga applicata alcuna frizione da baderne allentate.

Per eseguire una regolazione precisa del campo di pressione al banco durante la procedura di montaggio dell'attuatore, eseguire
l'operazione prima del collegamento dell'attuatore alla valvola (fare riferimento alla procedura Controllo della molla).

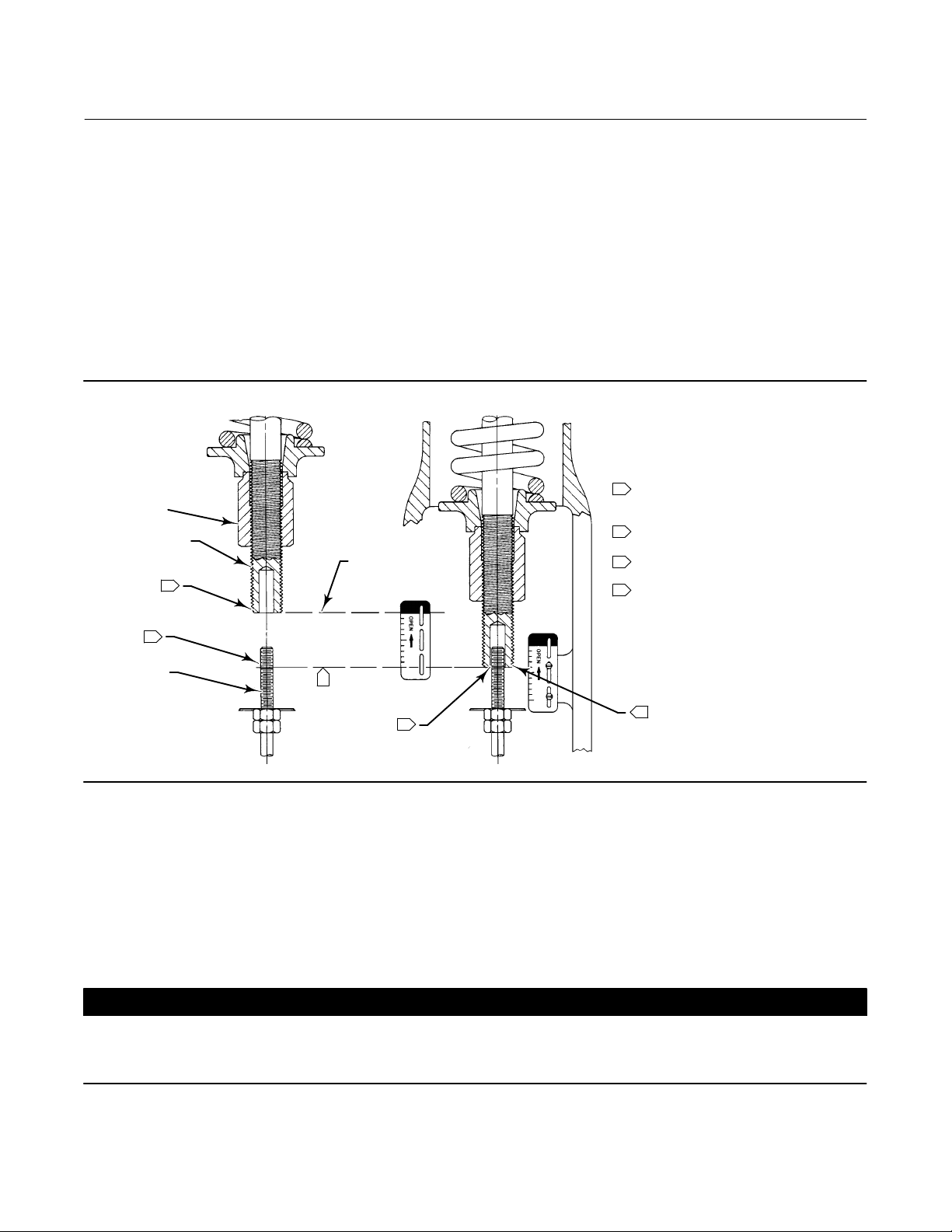

Figura 4. Regolazione al banco

NOTE:

LA PRESSIONE DI CARICA PIÙ BASSA IN PSIG

REGOLATORE
DELLA MOLLA

STELO
DELL'ATTUATORE

PRESSIONE DI
CARICA MASSIMA
AL BANCO

CONTRASSEGNO DI
PRESSIONE MINIMA
AL BANCO

STELO DELLA
VALVOLA

3

4

MISURA DELLA
CORSA NOMINALE
DELLA VALVOLA

4

1

(STAMPIGLIATA SULLA TARGHETTA DATI) ALLA QUALE VIENE
RILEVATO IL MOVIMENTO DELLO STELO DELL'ATTUATORE.

2

CONTRASSEGNARE IL PUNTO CON IL NASTRO ADESIVO O

UN PENNARELLO.

IL VALORE DEVE CORRISPONDERE ALLA CORSA SULLA

3

SCALA DELL'INDICATORE.

4

MISURARE LA CORSA. IL VALORE DEVE
CORRISPONDERE ALLA CORSA INDICATA SULLA
TARGHETTA DATI.

PRESSIONE DI CARICA

1

MINIMA AL BANCO

50A8379‐C
B2429‐1

CONTRASSEGNARE
LO STELO DELLA
VALVOLA IN
QUESTO PUNTO

2

Controllo della molla

Controllare che la membrana dell'attuatore si trovi in fondo alla corsa, come mostrato nella Figura 4, e che non sia collegata alla
valvola. Nota: per spostare la membrana in fondo alla corsa, è necessario esercitare una certa pressione sulla molla.

Occorre inoltre usare un manometro omologato, idoneo a rilevare con precisione la pressione della membrana da 0 a 0,3 bar
(da 0 a 5 psig) oltre la pressione massima di esercizio indicata sulla targhetta dati. Applicare la pressione di carica alla membrana.

Azionare l'attuatore alcune volte per verificare il corretto funzionamento del manometro e dell'attuatore.

ATTENZIONE

Per evitare danni all'attuatore, è importante assicurarsi che la corsa dello stelo dell'attuatore sia regolare e non presenti
segni di grippaggio o frizione eccessiva fra lo stelo dell'attuatore e la boccola (Rif. 7). Il grippaggio o una frizione eccessiva
possono essere conseguenza di errori di montaggio o di componenti danneggiati.

7

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Maggio 2018

I numeri di riferimento rimandano alle Figure 6, 7, 8, 9 e 10.

Nota

Negli attuatori 667 installati su valvole ad azione push down to close (diretta) con azione fail close, la sede dell'otturatore della
valvola limita la corsa verso il basso e l'attuatore limita lo spostamento verso l'alto (rispetto alla valvola).

Negli attuatori 667 installati su valvole ad azione push down to open (inversa) con azione fail open, il fermo corsa in basso
dell'attuatore limita la corsa verso il basso e la sede della valvola limita lo spostamento verso l'alto (rispetto alla valvola).

Attenersi alla procedura di controllo della molla corretta per il tipo di valvola sul quale è installato l'attuatore 667.

Manuale di istruzioni

D100310X0IT

Per valvole ad azione push down to close (diretta)

1. Se lo stelo della valvola è ancora sollevato, abbassarlo allontanandolo dall'attuatore e portarlo in posizione di chiusura.

2. Impostare la pressione di carica della membrana a 0,3 bar (5 psig) oltre la pressione massima di esercizio. Verificare che la vite
del fermo corsa (Rif. 12) faccia battuta contro la cassa della membrana superiore.

3. Diminuire progressivamente la pressione in modo da avvicinarsi alla pressione massima al banco, indicata sulla targhetta dati,
controllando il primo movimento lineare dello stelo dell'attuatore.

Nota

Prima di girare il regolatore della molla sugli attuatori di dimensione 70/70i, 76/76i o 87, montare il connettore dello stelo intorno
allo stelo dell'attuatore e all'aggetto antirotazione sul castello. Contrassegnare lo stelo dell'attuatore con una marcatura che
permetta di verificare l'assenza di rotazione. Rimuovere il connettore dello stelo prima di eseguire una nuova prova al banco.

4. Se si verifica qualsiasi movimento prima o dopo il raggiungimento della pressione massima al banco, regolare il regolatore della
molla (Figura 4). Sollevare o abbassare il regolatore sullo stelo dell'attuatore finché non si osserva il primo movimento dello
stelo alla pressione massima al banco. Nota: può essere necessario abbassare la pressione di carica per ridurre la compressione
della molla, in modo da permettere la rotazione del regolatore della molla.

5. Verificare che il regolatore della molla sia impostato in modo da soddisfare i requisiti della fase 4, sopra.

6. Diminuire lentamente la pressione di carica della membrana fino a raggiungere la pressione minima al banco indicata sulla
targhetta dati in modo da estendere lo stelo dell'attuatore verso la valvola. Contrassegnare la posizione dell'estremità dello stelo
dell'attuatore su una superficie vicina con nastro adesivo o un altro metodo.

7. Aumentare lentamente la pressione di carica della membrana fino a raggiungere la pressione massima al banco. Verificare
nuovamente che la vite del fermo corsa (Rif. 12) faccia battuta contro la cassa della membrana superiore.

8. Misurare la distanza fra il contrassegno praticato in precedenza e l'estremità dello stelo dell'attuatore. La distanza deve
corrispondere alla corsa nominale indicata sulla targhetta dati.

9. Se la corsa misurata corrisponde alla corsa indicata sulla targhetta, la prova al banco è terminata. Passare alla sezione
Installazione del gruppo del connettore dello stelo.

10. Se la corsa misurata non è corretta, tenere presente che la tolleranza per la lunghezza libera e per il carico nominale della molla
possono dare luogo a un risultato al banco leggermente diverso dal valore indicato. Per ulteriori informazioni, contattare l'ufficio
vendite Emerson Automation Solutions.

Per valvole ad azione push down to open (inversa)

1. Se lo stelo della valvola è ancora sollevato, abbassarlo rispetto all'attuatore e portarlo in posizione di apertura. In seguito,
durante l'installazione del connettore dello stelo, sollevare lo stelo della valvola in posizione di chiusura.

8

Manuale di istruzioni

D100310X0IT

2. Impostare la pressione di carica della membrana su un valore inferiore alla pressione minima al banco, indicata sulla targhetta
dati, o su un valore vicino allo zero. Verificare che i fermi corsa in basso (Rif. 77) facciano battuta contro il castello.

3. Aumentare lentamente la pressione in modo da avvicinarsi alla pressione minima al banco, controllando il primo movimento
lineare dello stelo dell'attuatore.

Nota

Prima di girare il regolatore della molla sugli attuatori di dimensione 70/70i, 76/76i o 87, montare il connettore dello stelo intorno
allo stelo dell'attuatore e all'aggetto antirotazione sul castello. Contrassegnare lo stelo dell'attuatore con una marcatura che
permetta di verificare l'assenza di rotazione. Rimuovere il connettore dello stelo prima di eseguire una nuova prova al banco.

4. Se si verificano movimenti prima o dopo il raggiungimento della pressione di carica minima, regolare il regolatore della molla
(Figura 4). Avvitare o svitare il regolatore sullo stelo dell'attuatore finché non si osserva il primo movimento dello stelo alla
pressione di carica minima al banco.

5. Applicare alla membrana la pressione massima al banco indicata sulla targhetta dati in modo da retrarre lo stelo dell'attuatore
dalla valvola. Contrassegnare la posizione dell'estremità dello stelo dell'attuatore su una superficie vicina con nastro adesivo o
un altro metodo.

6. Diminuire lentamente la pressione della membrana fino a raggiungere la pressione minima al banco. Verificare nuovamente che
i fermi corsa in basso (Rif. 77) facciano battuta contro il castello.

7. Misurare la distanza fra il contrassegno praticato in precedenza e l'estremità dello stelo dell'attuatore. La distanza deve
corrispondere alla corsa nominale indicata sulla targhetta dati.

8. Se la corsa misurata corrisponde alla corsa indicata sulla targhetta, la prova al banco è terminata. Passare alla sezione
Installazione del gruppo del connettore dello stelo.

9. Se la corsa misurata non è corretta, tenere presente che la tolleranza per la lunghezza libera e per il carico nominale della molla
possono dare luogo a un risultato al banco leggermente diverso dal valore indicato. Per ulteriori informazioni, contattare l'ufficio
vendite Emerson Automation Solutions.

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Maggio 2018

Installazione del gruppo del connettore dello stelo

Durante l'installazione del gruppo del connettore dello stelo (Rif. 31), le filettature dello stelo dell'attuatore e della valvola devono
innestarsi nelle filettature del connettore dello stelo a una distanza pari al diametro dello stelo.

AVVERTENZA

Installare il connettore dello stelo in modo sicuro prima di montare e pressurizzare un posizionatore sull'attuatore;
spostare lo stelo dell'attuatore tramite aria di alimentazione controllata da un regolatore, non tramite il posizionatore.

Per evitare infortuni o danni, nel corso della procedura seguente tenere le mani e gli attrezzi lontani dal percorso dello stelo
dell'attuatore durante l'applicazione della pressione di carica sull'attuatore per fare muovere lo stelo dell'attuatore.

ATTENZIONE

Per evitare eventuali danni alle superfici di appoggio, non girare l'otturatore della valvola una volta che è in sede. Esercitare
la massima cautela durante l'installazione del gruppo del connettore dello stelo, in modo da evitare possibili danni alle
filettature dello stelo dell'attuatore e della valvola.

Nota

I connettori dello stelo di ricambio sono un gruppo formato da due sezioni, viti e un distanziale fra le due sezioni. Rimuovere e
gettare il distanziale, se presente, prima di bloccare insieme gli steli dell'attuatore e della valvola. Verificare che le due sezioni del
connettore dello stelo da usare siano compatibili.

9

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Maggio 2018

1. Se necessario, nelle valvole ad azione diretta abbassare lo stelo della valvola in modo che l'otturatore della valvola faccia battuta
con l'anello di sede. Nelle valvole ad azione inversa, sollevare lo stelo in posizione di chiusura. Iniziare sempre con l'otturatore
della valvola a contatto con l'anello di sede.

2. Se necessario, avvitare i controdadi dello stelo della valvola, allontanandoli dal connettore dello stelo. Per tutti gli attuatori,
salvo quelli di dimensione 87, assicurarsi che il disco dell'indicatore della corsa (Rif. 34) si trovi al di sopra dei controdadi.

3. Regolare la pressione della membrana in base alla pressione di carica minima al banco (nelle valvole ad azione inversa: in base
alla pressione di carica massima al banco). Il valore corretto è lo stesso usato nella procedura di regolazione al banco ed è
indicato sulla targhetta dati.

4. Collocare la metà del connettore dello stelo dotata di fori filettati a circa metà distanza fra lo stelo dell'attuatore e lo stelo della
valvola e allineare lo stelo dell'attuatore e lo stelo della valvola, con le filettature in posizione corretta, con il connettore dello
stelo. Se non risulta possibile allineare correttamente uno degli steli con il connettore dello stelo, può essere necessaria una
leggera modifica della pressione di carica. Per individuare la posizione del connettore, fare riferimento alle Figure 6, 7, 8, 9 e 10.

Manuale di istruzioni

D100310X0IT

ATTENZIONE

Un innesto incompleto dello stelo della valvola o dello stelo dell'attuatore nel connettore dello stelo può causare il
danneggiamento delle filettature o problemi di funzionamento. Assicurarsi che la lunghezza di ciascuno degli steli bloccati
nel connettore dello stelo sia pari o superiore al diametro dello stelo. Eventuali danni alle filettature di uno degli steli o del
connettore possono rendere necessaria la sostituzione prematura dei componenti. Non allentare le viti se al connettore
dello stelo è applicata la forza della molla o la pressione di carica.

5. Installare la seconda metà del connettore dello stelo, quindi inserire le viti e serrarle assicurandosi che vi sia lo stesso spazio fra le
sezioni del connettore su tutti i lati. Se si installa un posizionatore, fissare la staffa di retroazione in questa fase.

ATTENZIONE

Il serraggio eccessivo dei controdadi dello stelo della valvola può rendere difficile lo smontaggio.

6. Per l'attuatore dimensione 87, avvitare i controdadi dello stelo della valvola in modo che facciano battuta contro il connettore.
Per gli attuatori di tutte le altre dimensioni, avvitare i controdadi dello stelo della valvola finché il disco dell'indicatore non fa
battuta contro la parte inferiore del connettore dello stelo. Non serrare eccessivamente i controdadi.

7. Azionare lentamente la corsa della valvola dalla posizione completamente aperta a completamente chiusa e fino a ottenere una
corsa nominale completa.

Assicurarsi che la valvola sia in posizione chiusa. Allentare le viti sulla scala dell'indicatore della corsa (Rif. 32) e allinearlo al disco
dell'indicatore (Rif. 34). Azionare la valvola per la corsa completa per verificare che la distanza corrisponda alla corsa nominale
indicata sulla targhetta dati. Se la corsa della valvola non è corretta, ripetere la procedura relativa al connettore dello stelo.

Frizione

Se si tenta di regolare il campo di pressione al banco dopo aver collegato l'attuatore alla valvola e aver serrato la baderna, occorre
tenere conto della frizione. Regolare la molla in modo che la corsa completa dell'attuatore venga raggiunta ai valori della pressione
al banco (a) più la frizione diviso l'area efficace della membrana con pressione in aumento o (b) meno la frizione diviso l'area
efficace della membrana con pressione in diminuzione.

Se è stato installato il gruppo del connettore dello stelo, è possibile determinare la frizione della valvola tramite la procedura
seguente:

1. Installare un manometro nella linea della pressione di carica dell'attuatore collegata alla cassa della membrana dell'attuatore.

Nota

Durante l'esecuzione delle fasi 2 e 4, è necessario leggere e annotare la pressione rilevata con il manometro.

10

Manuale di istruzioni

D100310X0IT

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Maggio 2018

2. Aumentare la pressione della membrana dell'attuatore e leggere il valore della pressione quando l'attuatore ha raggiunto una
posizione, nella corsa nominale della valvola, che non sia a contatto con un fermo corsa. Contrassegnare questo punto sulla
scala dell'indicatore della corsa con nastro adesivo o un altro metodo simile.

3. Aumentare la pressione della membrana dell'attuatore finché l'attuatore non ha raggiunto una posizione più avanzata rispetto a
quella contrassegnata alla fase 2, controllando il primo movimento in base al punto di riferimento.

4. Diminuire la pressione della membrana dell'attuatore e leggere il valore della pressione quando l'attuatore è ritornato al punto
contrassegnato alla fase 2.

La differenza fra i due valori di pressione rappresenta la variazione nella pressione della membrana necessaria per superare la
frizione nelle due direzioni di movimento.

5. Calcolare il valore effettivo della frizione:

Frizione,
= 0,5 lb

Differenza fra i
due valori di
pressione, psig



Area efficace della
membrana, in.

2

Per l'area efficace della membrana, consultare la Tabella 1.

Quando la piena pressione di carica viene applicata all'attuatore, è difficile girare il regolatore della molla (Rif. 74, Figure 6, 7, 8, 9 e

10). Prima della regolazione, rilasciare la pressione di carica dell'attuatore e applicarla nuovamente dopo l'operazione, per verificare

che la regolazione sia riuscita.

Figura 5. Risposta tipica della valvola alla banda morta

PRESSIONE
MASSIMA
AL BANCO

PRESSIONE
MINIMA AL

PRESSIONE DELLA MEMBRANA, PSIG

BANCO

15

PRESSIONE
AL BANCO

9

3

0

APERTA

CORSA DELLA VALVOLA

VALVOLA AD AZIONE DIRETTA VALVOLA AD AZIONE INVERSA

NOTA:

LA BANDA MORTA È PROVOCATA DALLA FRIZIONE.

1

A6763‐_2

CHIUSURA
VALVOLA

GAMMA DI
BANDA MORTA

METÀ CORSA

APERTURA
VALVOLA

CHIUSA

1,0

PRESSIONE
MASSIMA

15

AL BANCO

0,6

1

0,2

PRESSIONE DELLA MEMBRANA, BAR

PRESSIONE
MINIMA AL

PRESSIONE DELLA MEMBRANA, PSIG

BANCO

9

3

0

APERTURA
VALVOLA

PRESSIONE
AL BANCO

GAMMA DI
BANDA MORTA

CHIUSURA
VALVOLA

CORSA DELLA VALVOLA

1,0

0,6

1

0,2

PRESSIONE DELLA MEMBRANA, BAR

APERTACHIUSA METÀ CORSA

Misura della banda morta

La banda morta è provocata dalla frizione delle baderne, dallo squilibrio di forze e da altri fattori all'interno del gruppo valvola di
controllo. La banda morta è la gamma di variazione del segnale misurato consentita senza che venga attivato l'attuatore (Figura 5).
Ciascuna molla dell'attuatore ha un campo molla fisso (forza diviso la compressione). Nel corso della procedura di regolazione della
molla è stato verificato che sull'attuatore in uso è installata la molla corretta.

La banda morta è un fattore che incide sul funzionamento del gruppo della valvola di controllo durante il controllo automatico del
circuito. La tolleranza del circuito di controllo per la banda morta varia sensibilmente in base alla risposta del circuito. Alcuni
sintomi di una banda morta eccessiva sono: assenza di movimento, movimento irregolare o movimenti oscillanti dell'attuatore

11

Attuatori 667 (dimensioni 30/30i - 76/76i e 87)

Maggio 2018

durante il controllo automatico del circuito. La procedura seguente permette di determinare l'ampiezza della banda morta. La
percentuale della banda morta risulta utile per la risoluzione dei problemi relativi al circuito di controllo del processo.

1. Iniziare con una pressione vicina al valore della pressione di carica minima al banco e aumentarla lentamente finché la valvola
non si avvicina al punto intermedio della sua corsa. Annotare tale valore della pressione.

2. Diminuire lentamente la pressione finché lo stelo della valvola non inizia a muoversi, quindi annotare il valore della pressione.

3. La differenza fra i due valori della pressione corrisponde alla banda morta, espressa in psi.

4. Calcolare la percentuale della banda morta nel modo seguente:

Banda morta in psi

Manuale di istruzioni

D100310X0IT

Banda morta =
ampiezza del bench set, psi

banda morta, psi = nn %

Connessione di carica

Se non altrimenti indicato, i numeri di riferimento rimandano alle Figure 6, 7, 8, 9 e 10.

Se la valvola, l'attuatore e il posizionatore vengono forniti come gruppo, le connessioni della pressione di carica vengono eseguite
in fabbrica. Mantenere il tubo il più corto possibile per evitare il ritardo della trasmissione del segnale di comando. Se si utilizzano
un amplificatore di volume, un posizionatore della valvola o qualsiasi altro accessorio, verificare che siano collegati correttamente
all'attuatore. In caso di dubbi, fare riferimento al manuale di istruzioni del posizionatore o dell'accessorio in uso. Se l'attuatore viene
consegnato separatamente, o quando si installano le connessioni di pressione dell'attuatore, attenersi alla procedura seguente:

1. Collegare le tubazioni della pressione di carica alla connessione NPT interna sul lato del castello (Rif. 73).

2. Per gli attuatori di dimensione 70/70i e 87, se occorre installare una connessione NPT interna da 1/2 pollice, rimuovere la
boccola NPT da 1/4 pollice per fornire dimensioni di collegamento maggiori. La connessione può essere effettuata con diversi
tipi di tubazioni.

3. Azionare l'attuatore diverse volte per assicurarsi che la corsa dello stelo della valvola sia corretta quando alla membrana
vengono applicati i campi di pressione adeguati.

4. Se si ritiene che la corsa dello stelo della valvola non sia corretta, fare riferimento alle procedure di regolazione della molla al
banco all'inizio di questa sezione. Non mettere la valvola in servizio se non reagisce correttamente alle variazioni della pressione
di carica sulla membrana.

Manutenzione

I componenti dell'attuatore sono soggetti a normale usura e devono essere ispezionati regolarmente e, se necessario, sostituiti. La
frequenza dei controlli e delle sostituzioni dipende dalle condizioni di servizio.

AVVERTENZA

Lo scarico improvviso della pressione di processo e lo spostamento incontrollato dei componenti possono causare danni e
infortuni. Prima di effettuare qualsiasi intervento di manutenzione:

D Non rimuovere l'attuatore dalla valvola con la valvola sotto pressione.
D Indossare sempre guanti, indumenti e occhiali di protezione durante qualsiasi intervento di manutenzione, in modo da

evitare infortuni.

D Scollegare tutte le linee in funzione che inviano pressione, alimentazione elettrica o un segnale di controllo

all'attuatore. Assicurarsi che l'attuatore non sia in grado di aprire o chiudere improvvisamente la valvola.

D Usare valvole di by-pass o interrompere completamente il processo in modo da isolare la valvola dalla pressione di

processo. Scaricare la pressione di processo da entrambi i lati della valvola. Scaricare il fluido di processo da entrambi i
lati della valvola.

12
