Fisher Instruction Manual: Мембранный привод типа 667, размеры 30/30i-76/76i и 87 компании Fisher (Fisher 667 Diaphragm Actuator Sizes 30/30i-76/76i & 87) (Russian) Manuals & Guides

Руководство по эксплуатации

D100310X0RU

Приводы модели 667, размеры 30/30i - 76/76i и 87

Мембранный привод типа 667,
размеры 30/30i - 76/76i и 87 компании
Fisher™

Май 2018 г.

Содержание

Введение 1......................................

Назначение руководства 1.........................

Описание 2.......................................

Технические характеристики 3.....................

Услуги по обучению 3.............................

Видеоинструкции 3...............................

Ограничения по максимальному давлению 4........

Установка 4

Установка привода на клапане 5...................

Стендовая уставка пружины 7.....................

Регулировка пружины 7...........................

Установка соединительной муфты 9................

Обсуждение трения 10............................

Измерение зоны нечувствительности 11............

Подключение линий подачи нагрузки 12............

Техническое обслуживание 12

Обслуживание привода 13.........................

Верхний ручной дублер

Узел маховика с боковой установкой для

Боковой ручной дублер для приводов

Ограничители хода, монтируемые на корпусе 23....

Комплекты запасных частей 24

Комплекты для боковых ручных дублеров 25........

Комплекты для модернизации верхних ручных

Ремонтные комплекты приводов 24................

......................................

.....................

(Регулируемый ограничитель хода вниз) 15......

приводов размером от 34/34i до 60/60i 19........

размером 70, 76 и 87 21........................

....................

дублеров 25...................................

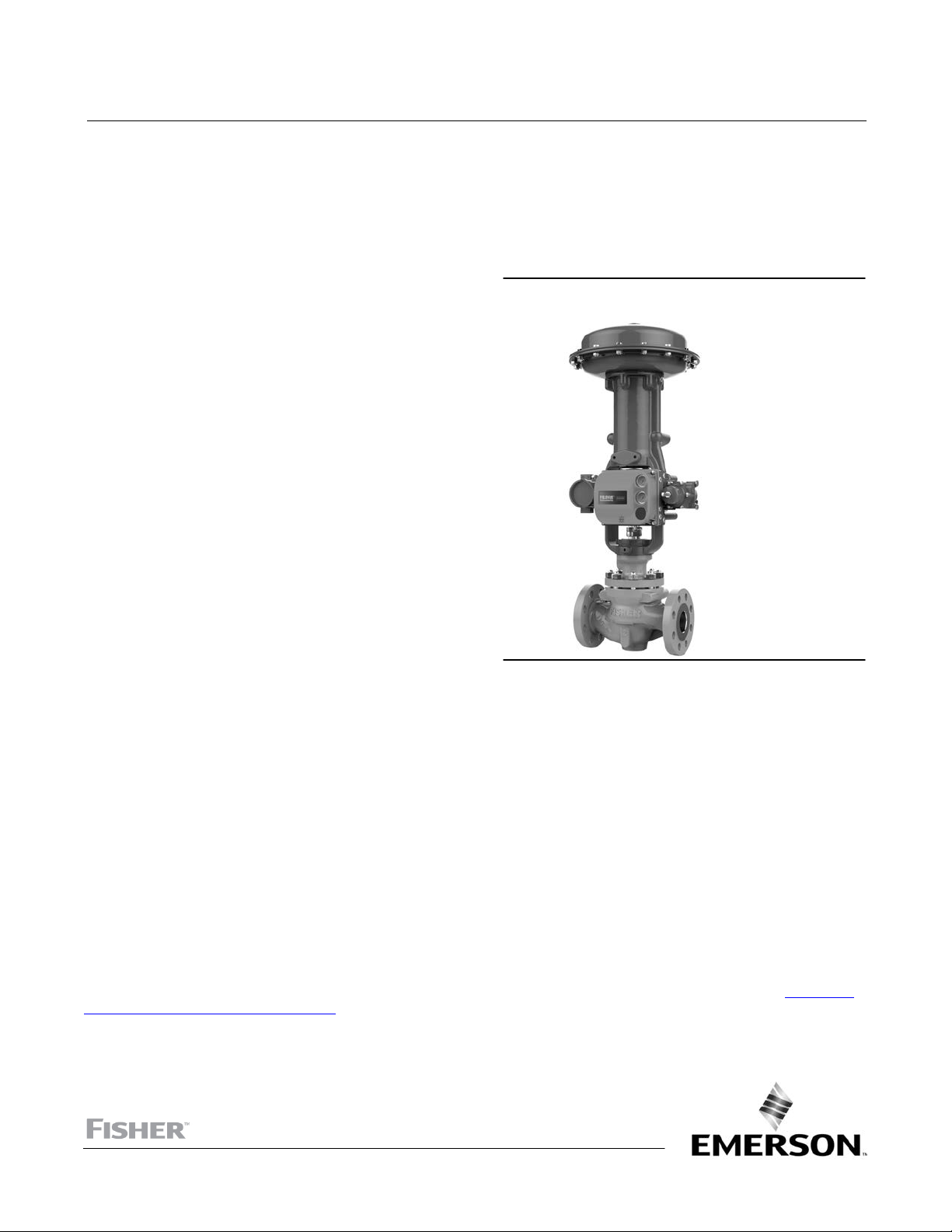

Рис. 1. Привод Fisher 667, установленный на
клапан easy‐e™

X1182

Перечень запасных частей 25.....................

Сборка привода 25................................

Верхний ручной дублер 26........................

Маховик с боковой установкой,

размеры от 34 до 60 и от 34i до 60i 37............

Боковой ручной дублер, размер 70, 76 и 87 37.......

Ограничители хода, монтируемые на корпусе 39....

Введение

Назначение руководства

В этом Руководстве по эксплуатации дается информация по установке, регулировке, техническому обслуживанию и
заказу деталей для привода Fisher модели 667 размеров 30/30i - 76/76i и размера 87. Также рассматривается привод
модели 667-4 размеров 70/70i и 87. Информация о позиционере клапана и вспомогательных устройствах,
используемых с этими приводами, приведена в отдельных руководствах.

Персонал, устанавливающий, эксплуатирующий или обслуживающий приводы 667 (см. рис. 1), должен пройти полное
обучение и иметь опыт для монтажа, эксплуатации и технического обслуживания затворов, приводов и
сопутствующего оборудования. Во избежание травм и повреждения оборудования необходимо внимательно изучить

все указания настоящего руководства, включая все меры предосторожности и предупреждения, полностью
разобраться в них и следовать им. В случае возникновения вопросов по данному руководству обратитесь в торговое

представительство компании Emerson или к региональному бизнес-партнеру Emerson прежде, чем продолжать работу

с прибором.

www.Fisher.com

Приводы модели 667, размеры 30/30i - 76/76i и 87

Май 2018 г.

Руководство по эксплуатации

D100310X0RU

Таблица 1. Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальная эффективная площадь

Диаметр монтажного выступа

Диаметр штока клапана

Максимальное допустимое выходное

Максимальный ход

Максимальное давление на мембрану для

определения размера привода

Максимальное избыточное давление на

Максимальное избыточное давление в

кожухе мембраны

Приблизительный вес

Температурные
характеристики

материалов

1. Эти значения также относятся к конструкции привода типа 667-4 .

2. Ход привода может быть меньше, чем значение, приведенное после подключения к клапану.

3. Максимальный ход привода для типа 667-4 составляет 102 мм (4 дюйма).

4. См. также параграф Спецификации в вводном разделе.

5. При полном ходе привода может быть добавлено дополнительное давление. Если превышено максимальное избыточное давление на мембране, это может вызвать
повреждение мембраны или корпуса привода. См. раздел Ограничение максимального давления.

6. Не должно превышаться максимальное давление в корпусе привода. Максимальное давление в корпусе привода не должно создавать усилие на штоке привода большее,
чем максимальное допустимое усилие на выходе привода или максимальная допустимая нагрузка на шток. См. раздел Ограничение максимального давления.

7. Это максимальное давление в корпусе не должно использоваться в качестве нормального рабочего давления. Это значение служит для определения типовых настроек
подачи регулятора и/или допусков редукционного клапана.

усилие

мембрану

(4)

(2)

(4,6)

(4,5)

(4,6,7)

Нитриловые эластомеры от -40 до 82 _C (от -40 до 180 _F)

Силиконовые эластомеры от -54 до 149 _C (от -65 до 300 _F)

(1)

кв. см 297 445 445 667 1006 677 1006 1419 1006 1419

кв. дюйм 46 69 69 105 156 105 156 220 156 220

мм 54 54 71 71 71 90 90 90 90 125

дюймы 2-1/8 2-1/8 2-13/16 2-13/16 2-13/16 3-9/16 3-9/16 3-9/16 3-9/16 5

мм 9,5 9,5 12,7 12,7 12,7 19,1 19,1 19,1 19,1 25,4

дюймы 3/8 3/8 1/2 1/2 1/2 3/4 3/4 3/4 3/4 1

фунты 2300 2300 2700 5650 7550 5650 6800 8800 6800 8800

мм 19 29 38 51 51 51 51 76

дюймы 0,75 1,125 1,5 2 2 2 2 3

бар 3,8 4,8 4,8 4,5 3,8 4,5 3,8 3,4 3,4 3,4

фунт/кв.

дюйм

изб.
бар 3,8 1,4 1,4 0,7 0,7 0,7 0,7 0,7 0,7 0,7

фунт/кв.

дюйм

изб.
бар 7,6 6,2 6,2 5,2 4,5 5,2 4,5 4,1 4,1 4,1

фунт/кв.

дюйм

изб.

Фунты 34/37 48/58 50/56 90/98 121/129 94/105 122/133 254/260 190/196 260

30/30i 34/34i 40/40i 45/45i 46/46i 50/50i 60/60i 70/70i

Н 10230 10230 12010 25131 33582 25131 30246 39142 30246 39142

55 70 70 65 55 65 55 50 50 50

55 20 20 10 10 10 10 10 10 10

110 90 90 75 65 75 65 60 60 60

кг 15/17 22/26 23/26 41/44 55/59 43/48 55/60 115/118 86/89 118

РАЗМЕР ПРИВОДА

(1)

(3)

(3)

76/76i 87

51 76

2 3

(1)

(3)

(3)

Описание

Привод модели 667 (рис. 1) и привод модели 667-4 являются приводами обратного действия, мембранными, с
пружинным противодействием. Они обеспечивают автоматическое управление регулирующими клапанами. Привод
модели 667 обеспечивает максимальный ход в 76 мм (3 дюйма). Привод модели 667-4 обеспечивает максимальный
ход 102 мм (4 дюйма). Приводы обеих моделей устанавливают плунжер клапана в зависимости от изменения
давления, приложенного к мембране. На рис. 2 показан принцип работы этих приводов.

Привод модели 667 или 667-4 может быть оборудован верхним или боковым ручным дублером. Верхний ручной
дублер обычно используется как регулируемый ограничитель хода вниз. (Ограничитель хода вниз не допускает
перемещения привода в нижнем направлении [когда шток выдвигается из привода]. Ход в верхнем направлении
происходит, когда шток втягивается в привод). Узел бокового ручного дублера обычно используется в качестве
дополнительного ручного привода. Также его можно использовать в качестве регулируемого ограничителя хода вверх
или вниз. Также с приводами данных моделей предлагаются регулируемые ограничители хода вверх или вниз,
монтируемые на корпусе.

Примечание

Если предполагается неоднократная или ежедневная ручная эксплуатация, то привод должен быть оборудован
боковым дублером, а не ограничителем хода, установленном на корпусе, или верхним дублером. Боковой дублер
предназначен для более частого использования в качестве средства ручного управления.

2

Руководство по эксплуатации

D100310X0RU

Приводы модели 667, размеры 30/30i - 76/76i и 87

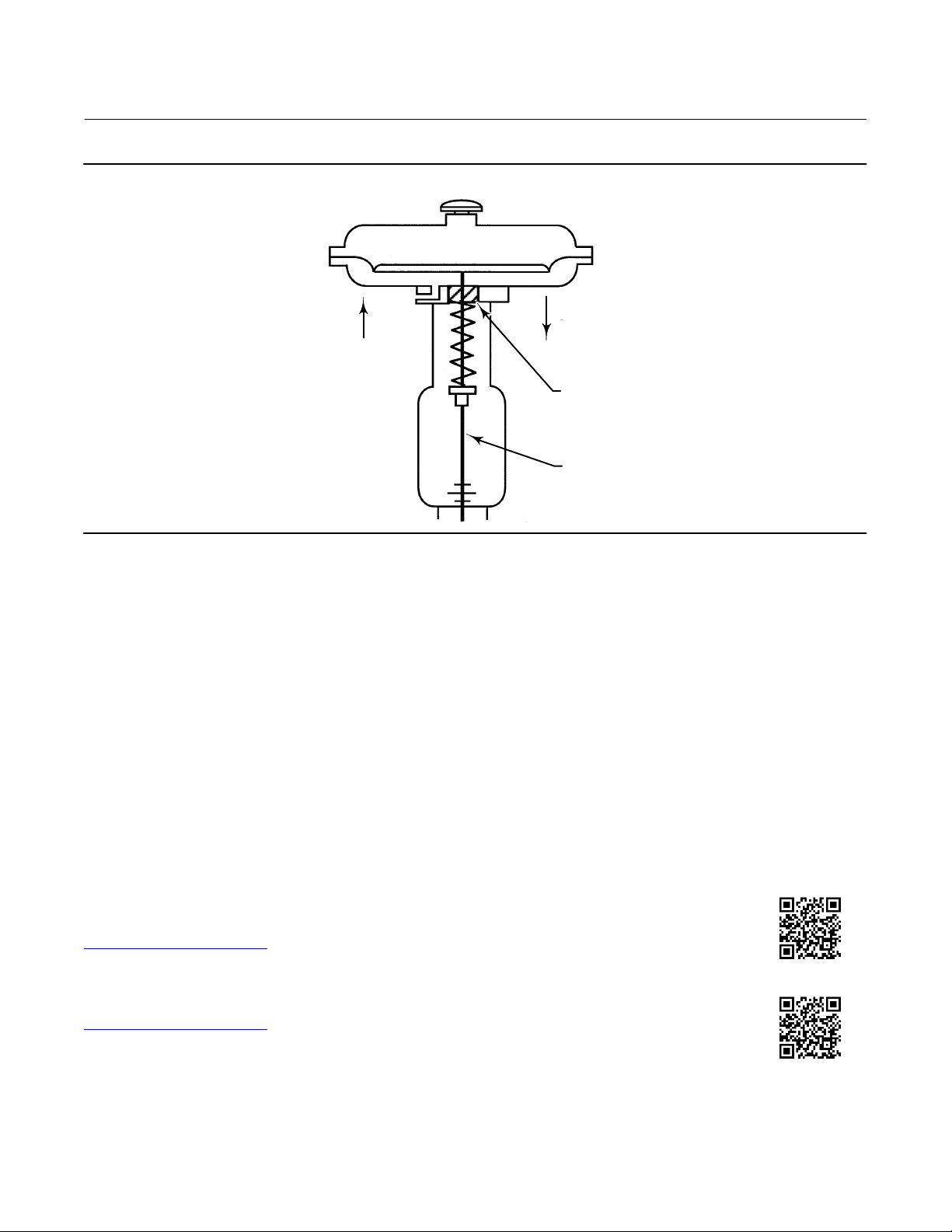

Рис. 2. Схематическое изображение приводов моделей 667 и 667-4 компании Fisher

ПРУЖИНА ТОЛКАЕТ

ВОЗДУХ
ПОДНИМАЕТ
ШТОК ВВЕРХ

A6759

ШТОК ВНИЗ

УПЛОТНЕНИЕ
ШТОКА

ШТОК

Май 2018 г.

Технические характеристики

Технические характеристики приводов моделей 667 и 667-4 приведены в табл. 1. Особая информация для привода
указана на его паспортной табличке.

Услуги по обучению

Для получения сведений по доступным образовательным курсам по мембранным приводам Fisher 667 и множеству
других изделий используйте следующие контактные данные:

Emerson Automation Solutions

Россия, 115054, г. Москва,
ул. Дубининская, 53, стр. 5
Тел.: [phone]
Факс: [phone]
[e-mail]
www.emersonprocess.ru

Видеоинструкции

Пройдите по данной ссылке или воспользуйтесь указанным справа QR-кодом для просмотра

видеоролика по монтажу цифрового контроллера клапана DVC6200 на приводе модели 667.

Пройдите по данной ссылке

видеоролика по монтажу узла маховика с боковой установкой на приводе модели 667.

или воспользуйтесь указанным справа QR-кодом для просмотра

3

Приводы модели 667, размеры 30/30i - 76/76i и 87

Май 2018 г.

Руководство по эксплуатации

D100310X0RU

ПРЕДУПРЕЖДЕНИЕ

Во избежание травмы или повреждения оборудования из-за неисправности регулирующего клапана или потери
контроля над процессом, вызванными избыточным давлением, не превышайте максимальное давление,
приведенное в табл. 1. См. раздел Предельные значения максимального давления.

Ограничения по максимальному давлению

Корпус и мембрана приводов 667 работают под давлением. Это пневматическое давление обеспечивает энергию для
сжатия пружины, хода привода и управления клапаном. Ниже приведены пояснения по ограничению максимального
давления для привода. Максимальные значения давления для привода см. на паспортной табличке или в табл. 1.

D Максимальное давление в кожухе мембраны для определения размера привода: Это максимальное давление,

которое может быть подано в привод при неполном ходе привода. Если это тактовое давление будет превышено до
того, как верхняя пластина мембраны коснется ограничителя хода, это может привести к повреждению штока или
других деталей.

D Максимальное избыточное давление мембраны: Дополнительное давление может возникать, когда привод

находится в точке полного хода. Если превышено максимальное избыточное давление на мембране, это может
вызвать повреждение мембраны или корпуса привода.

Поскольку привод прошел свой указанный ход, и физическое движение головки мембраны остановлено, энергия от
дополнительного пневматического давления передается на мембрану и корпус привода. Величина пневматического
давления, которое может быть добавлено после того, как привод прошел ход до ограничителей, ограничивается
возможными результирующими отрицательными воздействиями. Превышение этого ограничивающего фактора может
привести к протечке или деформации верхней части кожуха мембраны.

D Максимальное давление на кожух мембраны: Если превышено максимальное давление в кожухе мембраны, то это

может вызвать повреждение мембраны, кожуха мембраны или привода.

Установка

ПРЕДУПРЕЖДЕНИЕ

Всегда используйте защитные перчатки, одежду и очки при выполнении каких-либо операций по установке.
Вместе с инженером-технологом или инженером по технике безопасности необходимо предпринять все возможные

меры, направленные на обеспечение защиты от воздействия технологической среды.
Если установка выполняется на существующее оборудование, см. также п. ПРЕДУПРЕЖДЕНИЕ в начале раздела

Инструкции по техническому обслуживанию данного руководства.

Номера деталей приведены на рис. 6, 7, 8, 9 и 10, если не указано иное. Также см. рис. 3 относительно расположения
деталей.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание повреждения деталей, не превышайте максимального рабочего давления в кожухе мембраны (табл. 1)
и не создавайте усилия на шток привода больше, чем максимальное допустимое выходное усилие (табл. 1) или
максимальная допустимая нагрузка на шток клапана.

4

Руководство по эксплуатации

D100310X0RU

D Клапан/привод в сборе: Если привод и клапан поставляются вместе как узел управляющего клапана, то он

отрегулирован на заводе и может устанавливаться на трубопровод. После установки клапана на трубопроводе
выполните процедуры по подключению линий нагрузки.

D Монтаж привода: Если привод поставляется отдельно или если привод был снят с клапана, то необходимо

установить привод на клапан перед установкой клапана на трубопровод. Перед вводом клапана в эксплуатацию
обратитесь к процедуре монтажа привода. Рекомендуется выполнить указания из раздела Стендовая регулировка
пружины для того чтобы убедиться, что ход привода правильно отрегулирован в соответствии с ходом клапана.

D Позиционер: Если установлен позиционер или если он будет устанавливаться на приводе, то инструкции по

установке см. в руководстве по эксплуатации позиционера. При регулировке необходимо временно подать
управляющее давление на мембрану привода.

D Крышка ручного дублера: Если крышка ручного дублера (поз. 247, рис. 11, 13 или 21) не установлена, то вставьте

ее, нажимая на нее рукой до тех пор, пока она не защелкнется.

Приводы модели 667, размеры 30/30i - 76/76i и 87

Май 2018 г.

Установка привода на клапане

ПРЕДОСТЕРЕЖЕНИЕ

В приводе модели 667 нагрузочная пружина выталкивает шток вниз из бугеля привода (см. рис. 2) и он может
касаться штока клапана во время монтажа привода.

Если шток клапана остается в верхнем положении (в направлении привода) во время монтажа привода, то он может
помешать при монтаже привода. Возможно повреждение резьбы штока клапана или сам шток может погнуться.
Перед началом монтажа убедитесь, что шток клапана опущен вниз (вдвинут в корпус клапана), в сторону,
противоположную приводу.

Может потребоваться подать временное давление питания на привод для перемещения штока привода в сторону от
клапана во время установки.

Если нет возможности подать временное давление питания, то необходимо проявлять особую осторожность при
опускании привода над штоком клапана для того, чтобы избежать повреждения штока клапана и резьбы.

ПРЕДУПРЕЖДЕНИЕ

При перемещении штока привода под давлением нагрузки, необходимо проявлять осторожность и держать руки и
инструменты на расстоянии от траектории хода штока привода. Если при случайном отключении давления питания
что-либо окажется захваченным между штоком привода и другими деталями управляющего клапана, это может
привести к травме и повреждению оборудования.

1. Для монтажа привода зажмите клапан в тисках или обеспечьте его фиксировано устойчивое положение каким-либо
другим способом во время сборки. При монтаже привода на клапанах как прямого, так и обратного действия
вдвиньте шток клапана вниз, в сторону от привода.

2. До конца закрутите контргайки на штоке клапана. Установите на шток диск индикатора хода (поз. 34) так, чтобы
вогнутая сторона диска была обращена к клапану. (Примечание. В приводах размера 87 диск индикатора хода не
используется).

3. Поднимите привод над крышкой клапана:

а. Для приводов размером 87: Медленно опустите привод на клапан, одновременно направляя шток клапана в

отверстие на конце штока привода (см. рис. 4). После установки привода на место, вставьте колпачковые винты
и затяните шестигранные гайки, закрепив привод на крышке.

5

Приводы модели 667, размеры 30/30i - 76/76i и 87

Май 2018 г.

Руководство по эксплуатации

D100310X0RU

б. Для приводов всех других размеров:

D Медленно опустите привод на клапан. Когда выступ проходит над концом штока клапана, установите контргайку

выступа на шток клапана. (Примечание. На приводах небольшого размера может потребоваться снять диск
индикатора и установить его позже, так как при опускании привода на клапан диск не пройдет в отверстие в бугеле
привода).

D Продолжайте опускать привод, направляя шток клапана в отверстие в конце штока привода до тех пор, пока привод

не будет установлен (см. рис. 4).

D Завинтите контргайку бугеля на крышку клапана и затяните контргайку.

4. Пока не подключайте шток привода к штоку клапана. Каждый раз, когда привод устанавливается на клапане,
рекомендуется выполнить процедуру стендовой уставки пружины для подтверждения правильности регулировки
привода.

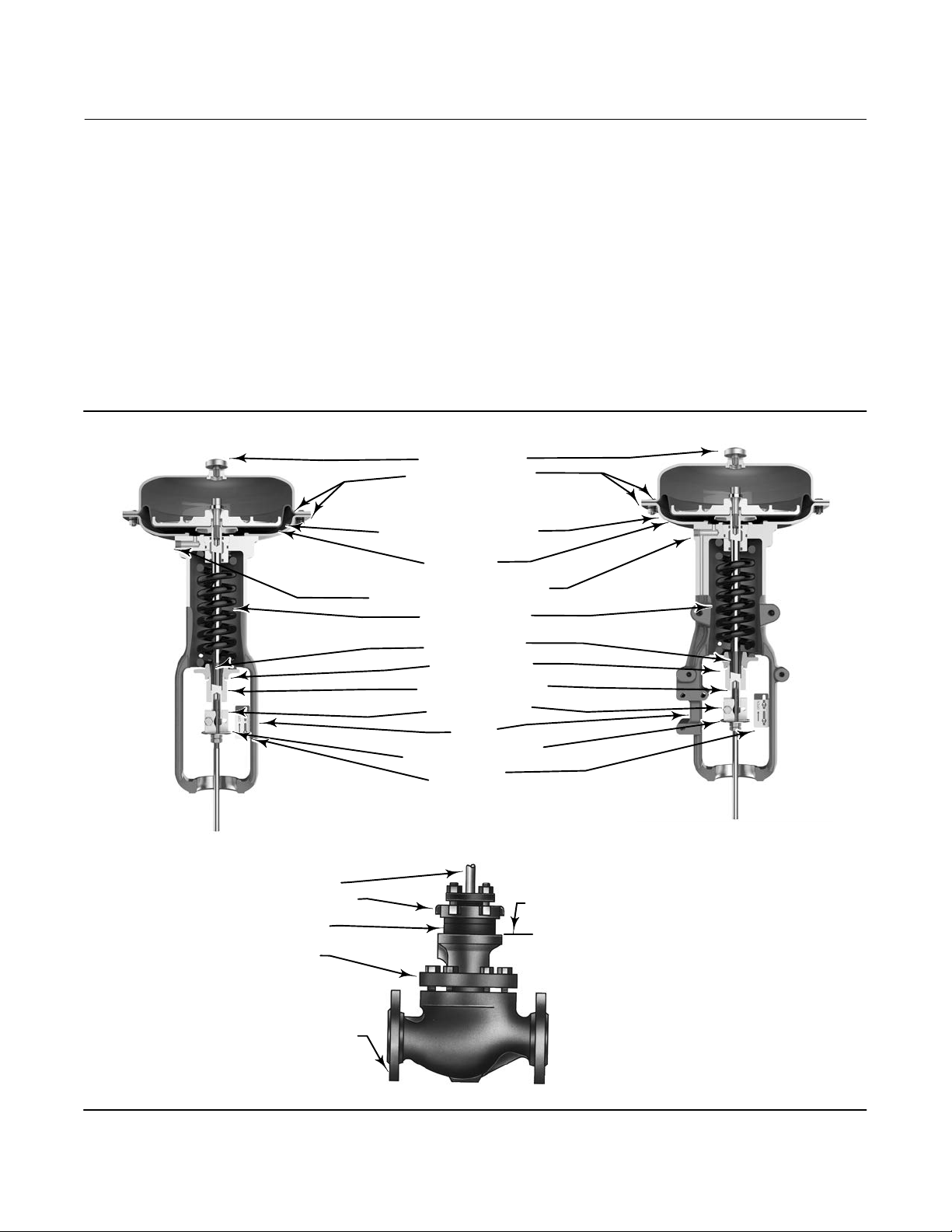

Рис. 3. Элементы монтажа для приводов размером от 30/30i до 70/70i

УЗЕЛ ВЕНТИЛЯЦИИ

ВЕРХНЯЯ И НИЖНЯЯ
ЧАСТИ КОЖУХА МЕМБРАНЫ

МЕМБРАНА И ШТОК ПОКАЗАНЫ
В НИЖНЕМ ПОЛОЖЕНИИ

ПЛАСТИНА
МЕМБРАНЫ

СОЕДИНЕНИЕ С НАГРУЗОЧНЫМ
ДАВЛЕНИЕМ СЖАТОГО ВОЗДУХА

ПРУЖИНА ПРИВОДА

ШТОК ПРИВОДА

СЕДЛО ПРУЖИНЫ

РЕГУЛЯТОР ПРУЖИНЫ

СОЕДИНИТЕЛЬНАЯ
МУФТА ШТОКА

БУГЕЛЬ

ДИСК ИНДИКАТОРА ХОДА

ШКАЛА
ИНДИКАТОРА

X1184

X1185

РАЗМЕРЫ ОТ 30 ДО 76 РАЗМЕРЫ ОТ 30i ДО 76i

ШТОК КЛАПАНА

КОНТРГАЙКА БУГЕЛЯ

ДИАМЕТР БОБЫШКИ БУГЕЛЯ

КРЫШКА

ТИПОВОЙ КЛАПАН
(СМ. РУКОВОДСТВО
К КЛАПАНУ)

ЛИНИЯ
СТЫКОВКИ
С ПРИВОДОМ

W6199-1

6

Руководство по эксплуатации

D100310X0RU

Приводы модели 667, размеры 30/30i - 76/76i и 87

Май 2018 г.

Стендовая уставка пружины

Значения давления стендовой уставки используются для регулировки первоначального сжатия пружины привода с
узлом клапан-привод на стенде. Правильная настройка первоначального сжатия обеспечивает надлежащее
функционирование узла клапан-привод при его введении в эксплуатацию и при условии подачи надлежащего
рабочего давления на мембране привода.

Значения стендовой уставки определяются с допущением отсутствия трения в уплотнениях. При попытке
отрегулировать пружину в полевых условиях очень трудно обеспечить отсутствие трения при неплотном уплотнении.

Точная регулировка до диапазона стендовой уставки возможна в ходе процесса установки привода путем выполнения
регулировки до подключения привода к клапану (см. Методика регулировки пружины).

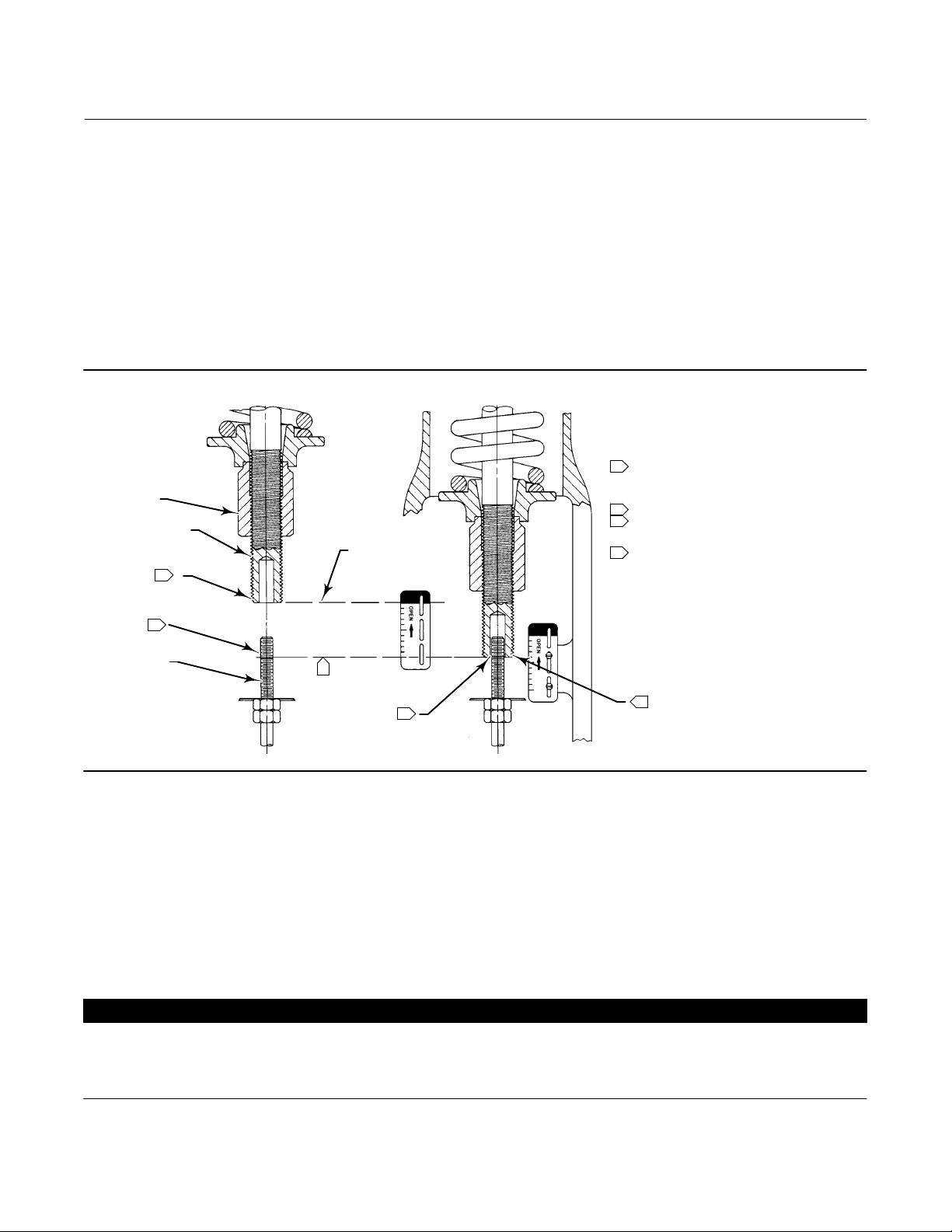

Рис. 4. Стендовая уставка пружины

ПРИМЕЧАНИЕ:

1

РЕГУЛЯТОР
СЖАТИЯ
ПРУЖИНЫ

ШТОК ПРИВОДА

ВЕРХНЕЕ ЗНАЧЕНИЕ
СТЕНДОВОЙ УСТАВКИ

НИЖНЕЕ ЗНАЧЕНИЕ
СТЕНДОВОЙ УСТАВКИ

3

4

НОМИНАЛЬНАЯ
ВЕЛИЧИНА ХОДА
КЛАПАНА

НИЖНЕЕ ЗНАЧЕНИЕ ДАВЛЕНИЯ НАГРУЗКИ В
Ф/КВ. ДЮЙМ (ИЗБ.) (УКАЗАННОЕ НА ПАСПОРТНОЙ
ТАБЛИЧКЕ), В МОМЕНТ НАЧАЛА ПЕРВОГО ДВИЖЕНИЯ
ПРИВОДА.

2

ОТМЕТЬТЕ ЭТУ ТОЧКУ ЛЕНТОЙ ИЛИ МАРКЕРОМ.

3

ВЕРХНЕЕ ЗНАЧЕНИЕ ДАВЛЕНИЯ НАГРУЗКИ В
Ф/КВ. ДЮЙМ (ИЗБ.) ПРИ ВЫДВИЖЕНИИ ШТОКА
ПРИВОДА.

4

ИЗМЕРЬТЕ РАССТОЯНИЕ РАБОЧЕГО ХОДА.
ОНО ДОЛЖНО БЫТЬ РАВНО АМПЛИТУДЕ ХОДА,
ПОКАЗАННОЙ НА ПАСПОРТНОЙ ТАБЛИЧКЕ.

ШТОК
КЛАПАНА

50A8379-C
B2429-1

4

СДЕЛАЙТЕ
ОТМЕТКУ В ЭТОМ
МЕСТЕ ШТОКА
КЛАПАНА

НИЖНЕЕ ЗНАЧЕНИЕ

1

2

СТЕНДОВОЙ УСТАВКИ

Регулировка пружины

Убедитесь, что мембрана привода находится в нижнем положении рабочего хода, как показано на рис. 4 и не
присоединена к клапану. (Примечание. Требуется определенное сжатие пружины для перемещения мембраны в
нижнее положение ее хода).

Также подготовьте сертифицированный манометр, подходящий для проведения точных измерений давления на
мембрану от 0 до 0,3 бар (5 фунтов/кв. дюйм (изб.)) сверх верхнего значения давления рабочего диапазона,
указанного на паспортной табличке. Подайте на мембрану давление нагрузки.

Переместите шток привода несколько раз, чтобы убедиться в правильности его функционирования и в правильности
показаний манометра.

ПРЕДОСТЕРЕЖЕНИЕ

Для исключения повреждения привода важно удостовериться в том, что шток привода двигается плавно, отсутствует
заедание или чрезмерное трение между штоком привода и втулкой (поз. 7). Заедание или чрезмерное трение могут
быть свидетельством неправильной сборки или повреждения деталей.

7

Приводы модели 667, размеры 30/30i - 76/76i и 87

Май 2018 г.

Номера позиций показаны на рис. 6, 7, 8, 9 и 10.

Примечание

Для приводов 667, установленных на клапанах, закрываемых нажатием вниз (прямого действия) с функцией закрытия
при неисправности, седло плунжера клапана является ограничителем хода в нижнем направлении, а привод является
ограничением движения вверх (в направлении от клапана).

Для приводов 667, установленных на клапанах, открываемых нажатием вниз (обратного действия) с функцией
открытия при неисправности, ограничитель привода является ограничителем хода в нижнем направлении, а седло
клапана является ограничением движения вверх (в направлении от клапана).

Убедитесь в том, что выполняется процедура регулировки пружины в соответствии с типом клапана, на котором
установлен привод 667.

Руководство по эксплуатации

D100310X0RU

Для клапанов, закрываемых нажатием вниз (прямого действия)

1. Если это еще не было сделано, переместите шток клапана в сторону от привода, в нижнее положение.

2. Установите давление нагрузки мембраны на 0,3 бар (5 фунтов/кв. дюйм (изб.)) выше, чем верхнее рабочее
давление. Винт ограничителя хода (поз. 12) должен касаться верхнего кожуха мембраны.

3. Медленно уменьшайте давление в сторону верхнего значения стендовой уставки, как указано на паспортной
табличке, при этом следите за начальным перемещением штока привода.

Примечание

Перед подключением регулятора пружины на приводах с размером 70/70i, 76/76i или 87, собрать соединитель штока
вокруг штока привода и выступа, препятствующего вращению, на траверсе. Убедитесь, что шток привода не
проворачивается. Снимите соединительную муфту перед новой проверкой стендовой уставки.

4. Если происходит перемещение до или после достижения верхнего значения стендовой уставки, отрегулируйте
регулятор пружины (см. рис. 4). Завинтите или отвинтите регулятор пружины так, чтобы перемещение штока
привода начиналось как раз при верхней стендовой уставке давления. (Примечание. Может потребоваться снизить
давление питания для уменьшения сжатия пружины, чтобы повернуть регулятор пружины).

5. Убедитесь в том, что регулятор пружины установлен в таком положении, при котором выполняются требования
пункта 4 выше.

6. Медленно уменьшите давление нагрузки мембраны до нижнего давления стендовой уставки, как показано на
паспортной табличке. Шток привода выдвинется в направлении клапана. Отметьте положение конца штока привода
с помощью изоленты или каким-либо иным методом.

7. Медленно увеличьте давление нагрузки мембраны до тех пор, пока не будет достигнуто верхнее давление
стендовой уставки. Винт ограничителя хода (поз. 12) должен касаться верхнего кожуха мембраны.

8. Измерьте расстояние между отметкой или изолентой до конца штока привода. Расстояние должно соответствовать
номинальному ходу, указанному на паспортной табличке.

9. Если измеренный ход соответствует ходу на паспортной табличке, то стендовая настройка завершена. Переходите
к подразделу Установка соединительной муфты в сборе.

10. Если измеренный ход не является точным, то учтите, что допуски свободной длины пружины и жесткости пружины
могут давать немного другую стендовую уставку, чем указано. Для получения помощи свяжитесь с торговым
представительством компании Emerson Automation Solutions.

Для клапанов, открываемых нажатием вниз (обратного действия)

1. Если это еще не было сделано, переместите шток клапана в сторону от привода, в открытое положение. Позднее,
во время установки соединительной муфты, вытяните шток привода вверх, в закрытое положение.

8

Руководство по эксплуатации

D100310X0RU

2. Установите давление нагрузки мембраны на величину, меньшую, чем нижняя стендовая уставка, как указано на
паспортной табличке, или близким к нулю. Нижний ограничитель хода (поз. 77) должен касаться бугеля.

3. Медленно увеличьте давление в направлении давления нижней стендовой уставки, одновременно проверяя

первое линейное перемещение штока привода.

Примечание

Перед подключением регулятора пружины на приводах с размером 70/70i, 76/76i или 87, собрать соединитель штока
вокруг штока привода и выступа, препятствующего вращению, на траверсе. Убедитесь, что шток привода не
проворачивается. Снимите соединительную муфту перед новой проверкой стендовой уставки.

4. Если шток начинает движение до или после достижения нижнего давления, отрегулируйте сжатие пружины
(см. рис. 4). Завинтите или отвинтите регулятор сжатия пружины так, чтобы перемещение штока привода
начиналось как раз при нижней уставке давления.

5. Приложите верхнее давление стендовой уставки, указанное на паспортной табличке, к мембране. Шток привода
втянется в привод. Отметьте положение конца штока привода с помощью изоленты или каким-либо иным методом.

6. Медленно уменьшайте давление мембраны до тех пор, пока не будет получено нижнее значение стендовой
уставки. Нижний ограничитель хода (поз. 77) должен касаться бугеля.

7. Измерьте расстояние между отметкой или изолентой до конца штока привода. Расстояние должно соответствовать
номинальному ходу, указанному на паспортной табличке.

8. Если измеренный ход соответствует ходу на паспортной табличке, то стендовая настройка завершена. Переходите
к подразделу Установка соединительной муфты в сборе.

9. Если измеренный ход не является точным, то учтите, что допуски свободной длины пружины и жесткости пружины
могут давать немного другую стендовую уставку, чем указано. Для получения помощи свяжитесь с торговым
представительством компании Emerson Automation Solutions.

Приводы модели 667, размеры 30/30i - 76/76i и 87

Май 2018 г.

Установка соединительной муфты

Соединительная муфта должна быть установлена таким образом (поз. 31), чтобы штоки привода и клапана были
ввернуты в резьбовые отверстия на длину, равную диаметру штока.

ПРЕДУПРЕЖДЕНИЕ

Перед установкой позиционера на привод и его герметизацией плотно затяните соединительную муфту, используя
для перемещения штока привода только подачу воздуха, управляемую регулятором, а не позиционером.

Во избежание травмирования персонала или повреждения оборудования при выполнении следующих шагов следует
держать руки и инструменты на удалении от линии хода штока при подаче давления нагрузки для перемещения
штока привода.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание повреждения рабочих поверхностей не поворачивайте плунжер клапана, пока он находится на седле.
При установке соединительной муфты в сборе соблюдайте осторожность, чтобы исключить повреждение штока
плунжера клапана и резьбы штока клапана.

Примечание

Соединительная муфта состоит из двух частей, вставки между ними и болтов. Снимите вставку, если она имеется, и
удалите ее, прежде чем сжимать привод и штоки клапанов. Используйте только парные половинки соединительной
муфты.

9

Приводы модели 667, размеры 30/30i - 76/76i и 87

Май 2018 г.

1. При необходимости передвиньте шток клапана вниз таким образом, чтобы плунжер клапана касался седла на
клапанах прямого действия. Для клапанов обратного действия, вытяните шток вверх в закрытое положение. Всегда
необходимо начинать с положения, когда плунжер клапана находится на седле.

2. При необходимости отвинтите контргайки штока клапана до конца, в противоположную от муфты сторону. Для всех
приводов, кроме размера 87, необходимо, чтобы диск указателя хода (поз. 34) находился выше контргаек.

3. Отрегулируйте давление мембраны до значения ниже стендовой уставки (или выше стендовой уставки для
клапанов обратного действия). Это давление должно соответствовать величине давления, полученной при
стендовой регулировке (указано на паспортной табличке).

4. Установите половинку соединительной муфты с резьбовыми отверстиями приблизительно посередине между
штоками привода и клапана, выполните центровку штока привода и штока клапана так, чтобы резьба обоих штоков
совпадала с резьбой соединительной муфты. Если резьба одного из штоков неполностью выровнена относительно
резьбы соединительной муфты, то для ее центровки может потребоваться небольшое изменение давления
нагрузки. Для определения положения соединительной муфты см. рис. 6, 7, 8, 9 и 10.

Руководство по эксплуатации

D100310X0RU

ПРЕДОСТЕРЕЖЕНИЕ

Неполное зацепление штока клапана или штока привода в соединительной муфте может привести к повреждению
резьбы или к неправильной работе клапана. Убедитесь, что штоки клапана и привода ввинчены в соединительную
муфту на длину не меньше диаметра штока. Повреждение резьбовых частей либо штока, либо соединительной
муфты может привести к необходимости преждевременной замены деталей. Не отвинчивайте болты, когда
соединительная муфта находится под действием пружины или давления нагрузки.

5. Установите вторую половину соединительной муфты, заверните болты, обеспечивая равномерное расстояние
между половинками муфты со всех сторон. Если необходимо установить позиционер, то в это же время следует
закрепить кронштейн рычага обратной связи.

ПРЕДОСТЕРЕЖЕНИЕ

Перетягивание контргаек штока клапана может затруднить разборку.

6. В приводах размера 87 заверните контргайки штока клапана до упора в соединительную муфту. В приводах
остальных размеров заворачивайте контргайки штока клапана до тех пор, пока диск индикатора не коснется низа
соединительной муфты. Не прикладывайте слишком большое усилие при затягивании контргаек.

7. Медленно переместите клапан из полностью открытого в полностью закрытое положение, убедитесь в достижении
полного номинального хода.

Убедитесь в том, что клапан находится в положении закрыт. Ослабьте винты на шкале индикатора хода (поз. 32) и
совместите ее с диском индикатора хода (поз. 34). Переместите клапан на полную величину хода, чтобы убедиться,
что величина хода точно соответствует номинальному ходу клапана на паспортной табличке. Если соответствия нет,
повторите процедуру установки соединительной муфты.

Обсуждение трения

Если вы пытаетесь отрегулировать стендовую уставку после подключения привода к клапану и затяжки уплотнения, то
необходимо принять в расчет трение. Выполните регулировку пружины таким образом, чтобы полный ход привода
обеспечивался при заданных стендовых уставках (а) плюс сила трения, поделенная на эффективную площадь
мембраны при увеличении давления на мембране, или (б) минус сила трения, поделенная на эффективную площадь
мембраны при уменьшении давления на мембране.

Если соединительная муфта была установлена, то трение клапана может быть определено следующим образом:

1. Установите манометр в линию давления нагрузки привода, которая подключена к кожуху мембраны привода.

Примечание

Для выполнения шагов 2 и 4 необходимо снять и записать значения давления, которые показывает манометр.

10

Руководство по эксплуатации

D100310X0RU

Приводы модели 667, размеры 30/30i - 76/76i и 87

Май 2018 г.

2. Увеличьте давление мембраны привода и снимите показания давления мембраны, когда привод достигает
номинального хода клапана без контакта с ограничителем хода. В этой точке выполните отсчетную маркировку на
шкале индикатора хода с помощью изоленты или другого метода.

3. Увеличьте давление мембраны привода до тех пор, пока привод не окажется в положении хода, превышающем
положение, указанное на шаге 2, используя отсчетную точку для идентификации первого движения.

4. Уменьшите давление мембраны привода и снимите показания давления мембраны в момент достижения приводом
отсчетной точки, отмеченной на шаге 2.

Разница между этими двумя считанными значениями давления является давлением, необходимым для преодоления
силы трения в двух направлениях хода.

5. Вычислите фактическую силу трения:

Сила
трения, =
0,5 фунтов

Разница в
считанных
показаниях,
фунт/кв. дюйм
(изб.)



Эффективная
площадь
мембраны,

2

дюймы

Эффективная площадь мембраны дана в табл. 1.
Трудно поворачивать регулятор пружины (поз. 74, рис. 6, 7, 8, 9 и 10), когда на привод подано максимальное давление

нагрузки привода. Сбросьте давление нагрузки перед выполнением регулировки. Затем снова приложите давление
нагрузки для проверки регулировки.

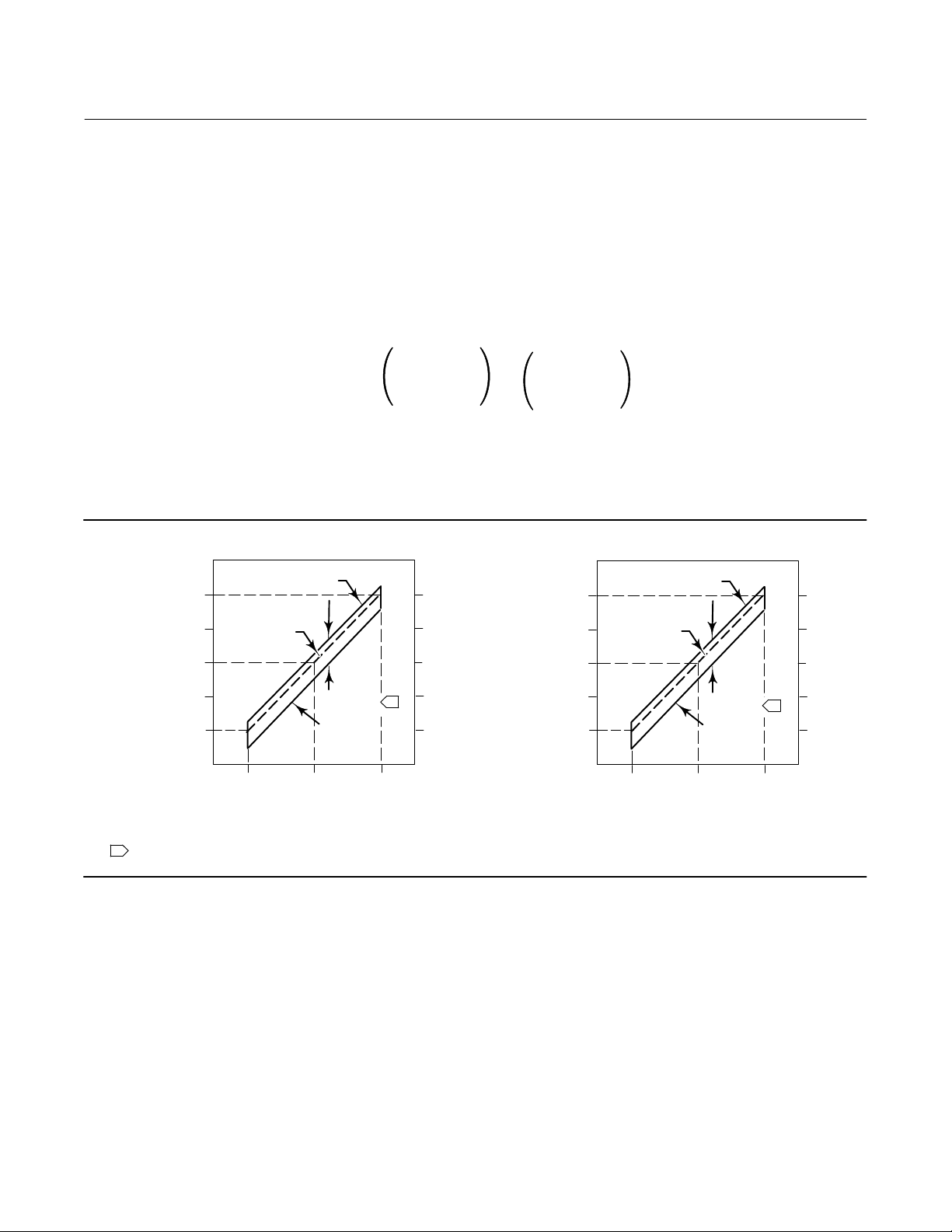

Рис. 5. Типовая реакция клапана на зону нечувствительности

СТЕНДОВАЯ
УСТАВКА

ЗАКРЫТО

КЛАПАН
ОТКРЫВАЕТСЯ

ЗОНА
НЕЧУВСТВИ­ТЕЛЬНОСТИ

КЛАПАН
ЗАКРЫВА­ЕТСЯ

СЕРЕДИНА
ДИАПАЗОНА

ХОД КЛАПАНА

1

ОТКРЫТО

1,0

0,6

0,2

ДАВЛЕНИЕ НА МЕМБРАНУ, БАР

КЛАПАН

СТЕНДОВАЯ
УСТАВКА

ОТКРЫТО

ЗАКРЫВАЕТСЯ

ЗОНА
НЕЧУВСТВИ­ТЕЛЬНОСТИ

КЛАПАН
ОТКРЫВА­ЕТСЯ

СЕРЕДИНА
ДИАПАЗОНА

ХОД КЛАПАНА

ВЕРХНЕЕ
ДАВЛЕНИЕ
СТЕНДОВОЙ
УСТАВКИ

НИЖНЕЕ
ДАВЛЕНИЕ
СТЕНДОВОЙ
УСТАВКИ

ДАВЛЕНИЕ НА МЕМБРАНУ, ФУНТ/КВ. ДЮЙМ (ИЗБ.)

15

9

3

0

1

ЗАКРЫТО

1,0

0,6

0,2

ДАВЛЕНИЕ НА МЕМБРАНУ, БАР

ВЕРХНЕЕ
ДАВЛЕНИЕ
СТЕНДОВОЙ
УСТАВКИ

НИЖНЕЕ
ДАВЛЕНИЕ
СТЕНДОВОЙ
УСТАВКИ

ДАВЛЕНИЕ НА МЕМБРАНУ, ФУНТ/КВ. ДЮЙМ (ИЗБ.)

15

9

3

0

КЛАПАН ПРЯМОГО ДЕЙСТВИЯ КЛАПАН ОБРАТНОГО ДЕЙСТВИЯ

ПРИМЕЧАНИЕ:

ЗОНА НЕЧУВСТВИТЕЛЬНОСТИ ВЫЗЫВАЕТСЯ ТРЕНИЕМ.

1

A6763‐2

Измерение зоны нечувствительности

Зона нечувствительности возникает в результате трения, наличия несбалансированных сил и других факторов,
возникающих при работе клапана. Зона нечувствительности представляет собой диапазон, в котором привод никак не
реагирует на изменение управляющего сигнала (см. рис. 5). Каждая пружина привода обладает фиксированным
коэффициентом жесткости пружины (силой, деленной на сжатие). Вы должны убедиться, что в приводе установлена
нужная пружина путем выполнения процедуры регулировки пружины.

Зона нечувствительности является одним из факторов, которые оказывают влияние на работу регулирующего
клапана в процессе работы системы автоматического регулирования. Допуск контура управления для зоны
нечувствительности широко варьируется в зависимости от срабатывания контура. Некоторыми общими признаками
зоны нечувствительности являются отсутствие перемещения, резкое перемещение или колебательное движение
привода при автоматическом управлении контуром. Для определения величины зоны нечувствительности выполните

11

Приводы модели 667, размеры 30/30i - 76/76i и 87

Май 2018 г.

следующие действия. Знание процентного отношения зоны нечувствительности полезно при поиске и устранении
неисправностей в работе системы автоматического регулирования.

1. Начиная с давления возле нижнего давления стендовой установки, медленно повышайте давление до тех пор,
пока клапан не будет находиться приблизительно в середине хода. Запишите это показание давления.

2. Медленно уменьшайте давление до тех пор, пока шток не начнет перемещаться. Запишите полученное значение.

3. Разница между полученными значениями и есть величина зоны нечувствительности в фунтах на кв. дюйм.

4. Вычислите процентное отношение зоны нечувствительности по формуле:

Зона нечувствительности, фунт/кв. дюйм
Зона нечувствительности = Зона нечувствительности, фунт/кв. дюйм

Диапазон давлений для полного хода клапана, фунт/кв. дюйм

Руководство по эксплуатации

D100310X0RU

= nn %

Подключение линий подачи нагрузки

Номера деталей приведены на рис. 6, 7, 8, 9 и 10, если не указано иное.
Подключение пневматических линий выполняется на заводе, если клапан, привод и позиционер заказаны, как единый

блок. Соединительные трубопроводы должны быть короткими, насколько это возможно, чтобы избежать задержки в
передаче управляющего сигнала. Если используется усилитель объема, позиционер клапана или другой аксессуар, то
необходимо обеспечить его надлежащее подключение к приводу. При необходимости обратитесь к руководству по
эксплуатации позиционера или к другим руководствам. В случае, когда привод поставляется отдельно, или если
установлены пневматические линии привода, выполните следующие действия:

1. Подключите трубопровод давления нагрузки к внутреннему соединению с нормальной трубной резьбой на стороне
траверсы (поз. 73).

2. Для приводов размерами 70/70i и 87 при необходимости, снимите втулку с нормальной трубной резьбой 1/4, если
требуется увеличить размер соединения до нормальной трубной резьбы 1/2. Соединение может быть выполнено с
трубами или трубками.

3. Переместите шток привода несколько раз в крайние положения, чтобы убедиться, что обеспечивается требуемый
ход штока клапана при воздействии на мембрану давления в соответствующем диапазоне.

4. Если ход штока клапана отличается от требуемого, обратитесь к процедуре Стендовая регулировка пружины,
описанной в начале данного раздела. Не допускайте эксплуатацию клапана, если он не срабатывает правильно при
изменении давления нагрузки на мембране.

Техническое обслуживание

Детали приводов подвержены нормальному износу и должны подвергаться регулярному осмотру и, при
необходимости, заменяться. Периодичность контрольных осмотров и замен зависит от сложности условий
эксплуатации.

ПРЕДУПРЕЖДЕНИЕ

Будьте осторожны и не допускайте травм персонала или повреждения оборудования в результате внезапного скачка
технологического давления или неконтролируемого перемещения деталей. Перед проведением каких-либо работ по
техническому обслуживанию:

D Запрещено снимать привод с клапана, когда последний находится под давлением.
D Во избежание получения травмы всегда надевайте защитные перчатки, спецодежду и защитные очки при

выполнении любой процедуры по техническому обслуживанию.

D Отсоедините все линии, по которым на привод подаются сжатый воздух, электроэнергия и управляющие сигналы.

Убедитесь в том, что привод не может случайно открыть или закрыть клапан.

D Используйте перепускные клапаны или полностью остановите технологический процесс, чтобы изолировать

клапан от давления в рабочей линии. Сбросьте рабочее давление с обеих сторон затвора. Слейте
технологическую среду по обе стороны от клапана.

12
