Installasjonsanvisning
Norsk – Mai 2002
Type Y695A
Innledning
Denne installasjonsanvisningen inneholder anvisninger for
installering, oppstart og justering. For å få tilsendt en kopi av
brukerhåndboken, kontakt ditt lokale Fisher salgskontor eller
din salgsrepresentant. Brukerhåndboken finnes også på
www.FISHERregulators.com. For ytterligere informasjon, se:
Y695A serie brukerhåndbok (formular 5466,
D102596X012).
Y695A kontrollventiler for oppfanging av damp brukes
for å opprettholde et konstant trykk i innløpet (forseglet)
med utløpsflyt til et system der trykket er lavere enn
ved innløpet.
P.E.D. kategori
Dette produktet kan brukes som sikkehetstilbehør med
trykkutstyr i følgende kategorier i henhold til direktivet om
trykkutstyr 97/23/EF. Ytterligere anvendelsesområder som
ikke omfattes av direktivet er også mulig ved bruk av god
fagteknisk skikk i samsvar med nedenstående tabell.
ESLERRØTSTKUDORPREIROGETAKEPYTEKSÆV
)"1-"¾(52-02NDeneslerrøtsnuKkkiksksinketgafdoG1
Spesifikasjoner
Tilgjengelige konstruksjoner
Type Y695A: Type Y695A har intern registrering
som ikke krever noen nedstrøms kontrolledning.
Type Y695AM: Type Y695AM har en blokkert trakt og
kobling for nedstrøms kontrolledning for ekstern
registrering.
Størrelser på hus
DN 20 eller 25 (¾” eller 1”)
Endekoblingstyper
Smibart jern: NPT gjenget
CF8M rustfritt stål: NPT gjenget, ANSI-klasse 150
RF, ANSI-klasse 300 RF, PN 16/25/40
CF8M rustfritt stål med flenser i karbonstål: ANSIklasse 150 RF, ANSI-klasse 300 RF, PN 16/25/40
Hastelloy C: ANSI-klasse 150 RF
Maksimum innløps- og utløpstrykk
10,3 bar (150 psig)
Maksimum nødinnløpstrykk for å unngå skade
på innvendige komponenter
10,3 bar (150 psig)
Kontrolltrykkområder
Innstilt trykkområde for utløsning
5 til 16 mbar* (2” til 7” w.c.), 7 til 33 mbar* (3” til 13”
w.c.), 25 til 65 mbar (10” til 26” w.c.), 62 til 172 mbar
(0,9 til 2,5 psig), 0,09 til 0,31 bar (1,3 til 4,5 psig), og
0,26 til 0,48 bar (3,8 til 7 psig)
* Fjærområder basert på at fjærhus er installert pekende nedover. Når fjærhus
installeres pekende oppover, øker fjærområdene med 2” w.c. (5 mbar). Ikke bruk
membran av fluorelastomer (FKM) med disse fjærene når membrantemperaturen er
under 16°C (60°F).
1. Trykk/temperaturbegrensningene i denne installasjonsanvisningen og gjeldende
standarder eller retningslinjer for begrensninger, må ikke overskrides.
2. Alle flenser er sveiset på med unntak av Hastelloy C. Alle flensdimensjoner er 356
mm (14”) pakningsløse.
(2)
(1)
(1)
(1)
Utprøvet testtrykk
Alle trykk belasted komponenter er tested og godkjent
i henhold til Direktiv 97/23/EC - Tillegg 1, seksjon 7.4
Temperaturområde
Nitril:
-20 til 82°C (-29 til 180°F)
Fluorelastomer (FKM):
Perfluorelastomer (FFKM):
Etylenpropylen (EPDM):
(1)
4 til 149°C (40 til 300°F)
-29 til 149°C (-20 til 300°F)
-29 til 149°C (-20 til 300°F)
Installering
Kun kvalifisert personell skal installere, bruke
eller utføre vedlikehold på en kontrollventil.
Kontrollventiler skal installeres, brukes og
vedlikeholdes i samsvar med internasjonale og
godkjente retningslinjer og bestemmelser, samt
i henhold til anvisninger fra Fisher.
Hvis kontrollventilen lekker væske eller hvis en
lekkasje utvikles i systemet, må vedlikehold utføres.
Farlige situasjoner kan oppstå ved å unnlate å ta
kontrollventilen ut av bruk øyeblikkelig.
Det kan oppstå personskade, skade på utstyr
eller lekkasje som en følge av væskeutslipp, og
deler som er utsatt for trykk kan eksplodere hvis
kontrollventilen utsettes for overtrykk eller
installeres i omgivelser hvor vedlikhold ikke kan
utføres innenfor de begrensninger som er angitt
i avsnittet om spesifikasjoner, eller hvor
omgivelsene overskrider angitte forhold for
tilhørende rørkonstruksjoner eller rørkoblinger.
For at slike skader skal unngås, sørg for anretninger
for trykkutslipp eller trykkbegrensning anvendes (i
henhold til godkjente retningslinjer, bestemmelser
eller standarder) for å forhindre at
bruksomgivelsene overskrider begrensningene.
I tillegg kan fysisk skade på kontrollventilen
resultere i personskade og skade på eiendom
som følge av væskeutslipp. For å unngå slike
skade, installer kontrollventilen på et sikkert sted.
Rens alle rørledninger før kontrollventilen installeres. Kontroller
at kontrollventilen ikke er skadet eller har samlet opp
fremmedelementer under forsendelse. For NPT-deler, påfør
rørforbinding rundt hanngjengene på rørene. For flensede deler,
bruk godkjente ledningpakninger og godkjente rør- og
boltemetoder. Installer kontrollventilen i ønsket posisjon, hvis
ikke annet er angitt. Påse at flyten gjennom ventilen er i samme
retning som indikert på pilen på ventilen.
Merk
Det er viktig at kontrollventilen installeres slik at
luftehullet i fjærhuset ikke blokkeres på noe
tidspunkt. For installasjoner utendørs, må
kontrollventilen plasseres utenom kjøretøystrafikk
og slik at vann, is og andre fremmedelementer ikke
kan komme i kontakt med fjærhuset gjennom
luftehullet. Unngå å plassere kontrollventilen i
omgivelser hvor væsker kan renne ned på den, og
påse at den befinner seg over sannsynlig snønivå.
D102596XNOR
www.FISHERregulators.com
Type Y695A
Beskyttelse mot overtrykk
Maksimum innløpstrykk avhenger av ventilmateriale og
temperaturer. Se navneplate for maksimum innløpstrykk
for ventilen. Ventilen skal inspiseres for skade etter
enhver overtrykkssituasjon. Sikkerhetsventiler fra Fisher
og/eller kontrollventiler for tilbaketrykk er IKKE ASMEsikkerhetsventiler.
Oppstart
Kontrollventilen er fabrikkinnstilt til ca. midtpunktet av
fjærområdet eller angitt trykk. Dette innebærer at det kan
være behov for førstegangsjustering for å oppnå ønsket
resultat. Etter riktig installering og justering av
sikkerhetsventiler, kan avstengingsventiler for oppstrøm
og nedstrøm åpnes forsiktig.
Justering
For å endre utløpstrykket. Fjern lukkehetten eller løsne
låsemutteren og vri justeringsskruen mot høyre for å øke
utløpstrykket, eller vri mot venstre for å minske trykket.
Overvåk utløpstrykket med en testtrykkmåler under
justeringen. Sett på plass lukkehetten eller stram
låsemutteren for å opprettholde ønsket innstilling.
B2649_2

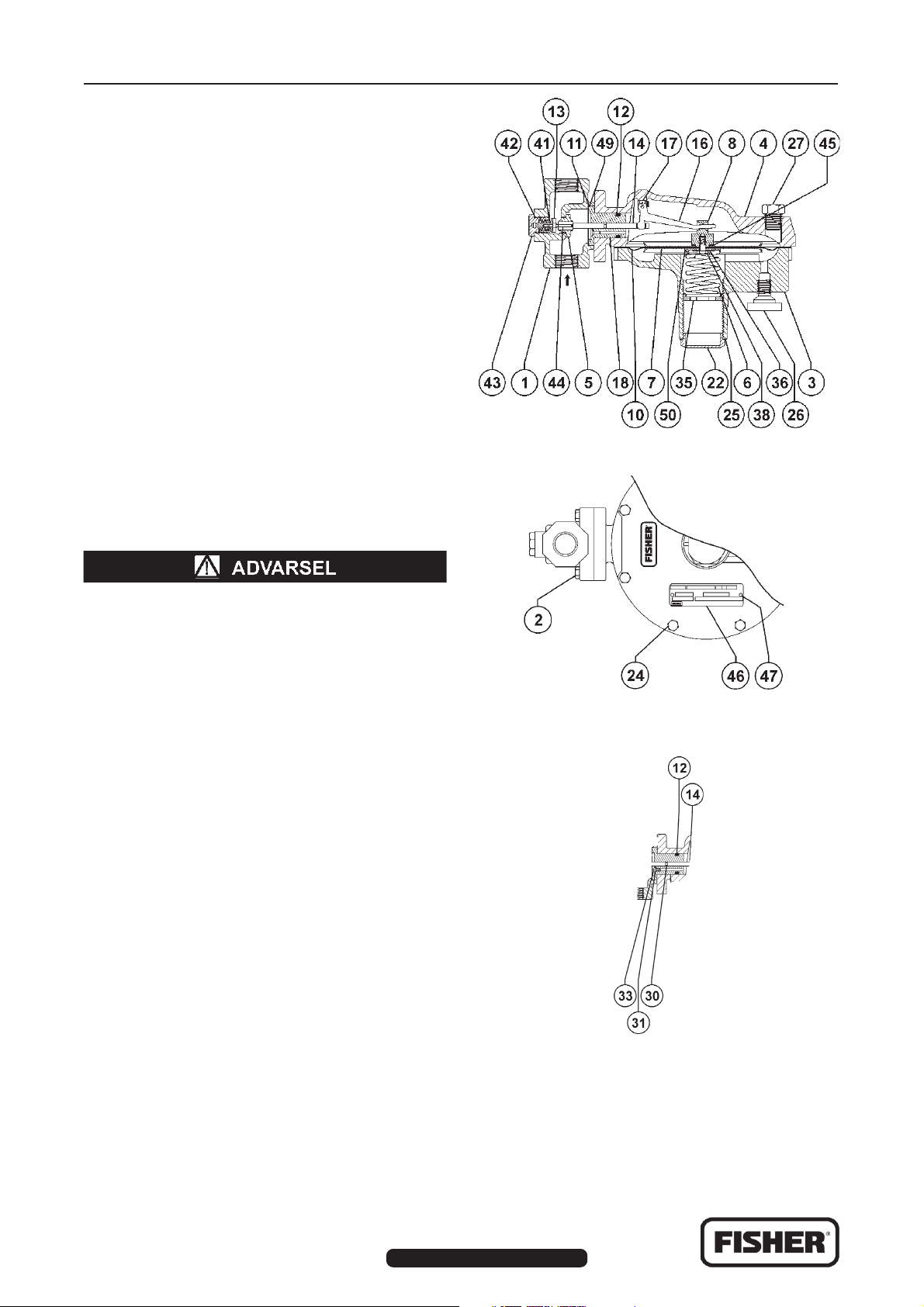

Figur 1. Type Y695A, montasjetegning
Ta ut av bruk (stenge ned)
For å unngå personskade som en følge av et
plutselig utslipp av trykk, må kontrollventilen
isoleres fra trykk før demontering.
Deleliste
Nøkkel Beskrivelse
1Hus
2 Hodeskrue
3Fjærhuskomponent
4 Membranhus
5 Åpning
6Fjær
7 Membranhode
8Støtstang
10 Membran
11 O-ring, hustetning
12 Innpresstetning
13 Skivekomponent
14 Spindel
16 Hevarmkomponent
17 Maskinskrue
18 Føring (innpresses)
22 Lukkehette
23 Sekskantmutter
24 Hodeskrue
25 Lukkehettepakning (kun for
lukkehette i stål og rustfritt
stål)
©Fisher Controls International, Inc., 2002; Alle rettigheter forbeholdt
Fisher og Fisher Regulators er varemerker som eies av Fisher Controls International, Inc. Emerson-logoen er varemerke og servicemerke til Emerson Electric Co.
Alle andre varemerker tilhører de respektive eiere.
Innholdet i denne utgaven er kun til informasjon, og selv om alt er gjort for å sikre nøyaktighet, må det ikke oppfattes som garantier, eksplisitte eller underforståtte, for produkter eller tjenester som beskrives her,
bruk eller bruksområder. Vi forebeholder oss retten til å endre og forbedre konstruksjoner eller spesifikasjoner av nevnte produkter uten foregående varsel.
Kontakt Fisher Controls, International for informasjon:
I USA (800) 588-5853 - Utenfor USA (972) 542-0132
Frankrike - (33) 23-733-4700
Singapor - (65) 770-8320
Mexico - (52) 57-28-0888
Printed in U.S.A.
Nøkkel Beskrivelse
26 Luftehullkomponent
27 Rørforskruing
30 Spindeltetning (kun type
Y695AM)
31 Tetning, trakt (kun type
Y695AM)
33 Maskinskrue (kun type
Y695AM)
35 Justeringsskrue
36 Skive
38 Hodeskrue
41 Bakre tallerkenfjær
42 Bakre hustetning
43 Bakre hette på hus
44 Avstandsstykke, skive
45 Membranhodepakning
46 Navneplate
47 Drivskrue
49 Støttering
50 Nedre fjærsete
www.FISHERregulators.com
B2649_1
Figur 2. Detaljtegning av type Y695A og Y695AM
B2650_1
Figur 3. Detaljtegning av type Y695AM
