Installatiegids
Nederlands – mei 2002
Type Y695A
Inleiding
Deze installatiegids geeft instructies voor installatie, opstarten en
afstelling. Om een exemplaar van de instructiehandleiding te krijgen,
kunt u contact opnemen met het plaatselijke verkoopkantoor of de
vertegenwoordiger van Fisher, of een exemplaar bekijken op
www.FISHERregulators.com. Verdere informatie kunt u krijgen bij:
Instructiehandleiding voor de Y695A serie (formulier 5466,
D102596X012).
Y695A dampherwinningsregelaars worden gebruikt om een
constante inlaatdruk (onder inert gas) te bewaren terwijl
de uitlaat naar een systeem stroomt waarvan de druk lager
is dan die bij de inlaat.
PED-categorie
Dit product kan als veiligheidsaccessoire gebruikt worden bij
drukapparatuur in de volgende categorieën van de Richtlijn
Drukapparatuur 97/23/EG. Het kan ook gebruikt worden buiten de
Richtlijn Drukapparatuur onder toepassing van de regels van goed
vakmanschap (SEP) volgens onderstaande tabel.
NEGNITEMFATCUDORPNËEIROGETAC FOTSIEOLVEPYT
-1-4/3(52-02NDdnetiulstiU
negnitemfa)hcni
PES1
Specificaties
Verkrijgbare constructies
Type Y695A: Type Y695A heeft interne registratie en heeft
geen besturingslijn aan de stroomafwaartse zijde nodig.
Type Y695AM: Type Y695AM heeft een geblokkeerde keel
en een besturingslijn aan de stroomafwaartse zijde voor
externe registratie.
Klephuismaten
DN 20 of 25 (3/4 of 1 inch)
Types eindaansluiting
Nodulair gietijzer: NPT schroefdraad
CF8M roestvrij staal: NPT schroefdraad, ANSI klasse 150
RF, ANSI klasse 300 RF, PN 16/25/40
CF8M roestvrij staal met koolstofstalen flenzen: ANSI
klasse 150 RF, ANSI klasse 300 RF, PN 16/25/40
Hastelloy C: ANSI klasse 150 RF
Maximale inlaat- en uitlaatdruk
10,3 bar (150 psig)
Maximale inlaatdruk in noodsituaties om
beschadiging aan inwendige delen te voorkomen
10,3 bar (150 psig)
Stuurdrukbereik
Ingesteld ontlastingsdrukbereik
5 tot 16 mbar* (2 tot 7 inch w.c.), 7 tot 33 mbar* (3 tot 13 inch
w.c.), 25 tot 65 mbar (10 tot 26 inch w.c.), 62 tot 172 mbar
(0.9 tot 2.5 psig), 0,09 tot 0,31 bar (1.3 tot 4.5 psig), en 0,26
tot 0,48 bar (3.8 tot 7 psig)
* Veerbereiken gaan ervan uit dat veerbehuizing omlaag gericht geïnstalleerd is.
Wanneer hij omhoog gericht geïnstalleerd is, nemen de veerbereiken toe met 5 mbar
(2 inch w.c.). Gebruik geen fluorelastomeer (FKM) membraan met deze veren bij
membraantemperaturen van minder dan 16 °C (60°F).
1. De druk/temperatuurgrenzen in deze installatiegids en beperkingen volgens van
toepassing zijnde normen of reglementen mogen niet overschreden worden.
2. Alle flenzen zijn aangelast behalve Hastelloy C. De afmetingen van alle flenzen zijn
14 inch (356 mm) van vlak tot vlak.
(2)
(1)
(1)
(1)
Keuringsproefdruk
Alle drukhoudende delen zijn beproefd volgens Richtlijn
97/23/EG - Bijlage 1, Punt 7.4
Temperatuurbereik
Nitril:
-29 tot 82 °C (-20 tot 180°F)
Fluorelastomeer (FKM):
Perfluorelastomeer (FFKM):
Ethyleenpropyleen (EPDM):
(1)
4 tot 149 °C (40 tot 300°F)
-29 tot 149 °C (-20 tot 300°F)
-29 tot 149 °C (-20 tot 300°F)
Installatie
Alleen hiertoe bevoegd personeel mag een regelaar
installeren of er onderhoud aan uitvoeren. Regelaars
moeten geïnstalleerd, bediend en onderhouden
worden overeenkomstig internationale en
toepasselijke reglementen en voorschriften en de
instructies van Fisher.
Als er vloeistof uit de regelaar ontsnapt of als er een
lek in het systeem ontstaat, betekent dit dat service
nodig is. Wanneer de regelaar niet onmiddellijk buiten
gebruik wordt gesteld, kan een gevaarlijke situatie
ontstaan.
Lichamelijk letsel, beschadiging van de apparatuur
of lekkage als gevolg van ontsnappende vloeistof of
het barsten van onder druk staande onderdelen kan
ontstaan als deze regelaar onder overdruk staat of
geïnstalleerd is op een plaats waar de
bedrijfstoestanden de in het hoofdstuk Specificaties
opgegeven grenzen kunnen overschrijden, of waar
nominale waarden van de aangrenzende buizen of
buisverbindingen worden overschreden.
Om letsel of schade te voorkomen, moeten
ontlastvoorzieningen of drukbegrenzers worden
aangebracht (zoals vereist door het betreffende
reglement, voorschrift of de betreffende norm) om
te voorkomen dat de bedrijfstoestanden de grenzen
overschrijden.
Verder kan fysieke beschadiging van de regelaar
lichamelijk letsel en materiële schade als gevolg van
ontsnappende vloeistof veroorzaken. Om letsel en
schade te voorkomen, moet de regelaar op een veilige
plaats geïnstalleerd worden.
Reinig alle pijpleidingen alvorens de regelaar te installeren en
controleer of de regelaar tijdens het vervoer niet beschadigd is
en of er geen ongewenst materiaal in is opgehoopt. Breng bij
NPT-constructies borgmiddel aan op de buitenschroefdraad.
Gebruik bij flensconstructies geschikte pakkingen en pas
goedgekeurde verbindings- en boutmethodes toe. Installeer de
regelaar in elke gewenste positie, tenzij anders wordt
aangegeven, maar zorg dat de stroom door de constructie in de
richting van de pijl op de constructie gaat.
Opmerking
Het is belangrijk dat de regelaar zodanig geïnstalleerd wordt
dat de ontluchtingsopening in de veerbehuizing nooit
geblokkeerd is. Bij installaties buitenshuis moet de regelaar
uit de buurt van verkeer worden aangebracht en zodanig
geplaatst worden dat water, ijs en ander ongewenst
materiaal de veerbehuizing niet via de ontluchtingsopening
kunnen binnendringen. Plaats de regelaar niet onder
dakranden of regenpijpen, en zorg dat hij zich boven het
vermoedelijke peil van de sneeuw bevindt.
D102596XNLD
www.FISHERregulators.com
Type Y695A
Overdrukbeveiliging
De maximale inlaatdruk hangt af van de materialen van het klephuis
en de temperaturen. Zie het naamplaatje voor de maximale
inlaatdruk van de klep. De klep moet na iedere overdruksituatie
op beschadiging geïnspecteerd worden. Fisher
ontlastkleppen en/of tegendrukregelaars zijn NIET ASME
veiligheidskleppen.
Opstarten
De regelaar is op de fabriek ingesteld op ongeveer het middelpunt
van het gewenste veerbereik of de gewenste druk; het kan dus
nodig zijn hem aanvankelijk bij te stellen om de gewenste resultaten
te bereiken. Wanneer de installatie voltooid is en de ontlastkleppen
goed zijn afgesteld, worden de afsluitkleppen aan de
stroomopwaartse en stroomafwaartse zijde langzaam geopend.
Afstelling
Om de uitlaatdruk te wijzigen, wordt de afsluitkap verwijderd of
de borgmoer losgedraaid en de stelschroef naar rechts gedraaid
om de uitlaatdruk te verhogen of naar links of de druk te verlagen.
Controleer de uitlaatdruk tijdens de afstelling met een testmeter.
Plaats de afsluitkap terug of draai de borgmoer aan om de
gewenste instelling te behouden.
Buiten gebruik stellen (stopzetten)
B2649_2

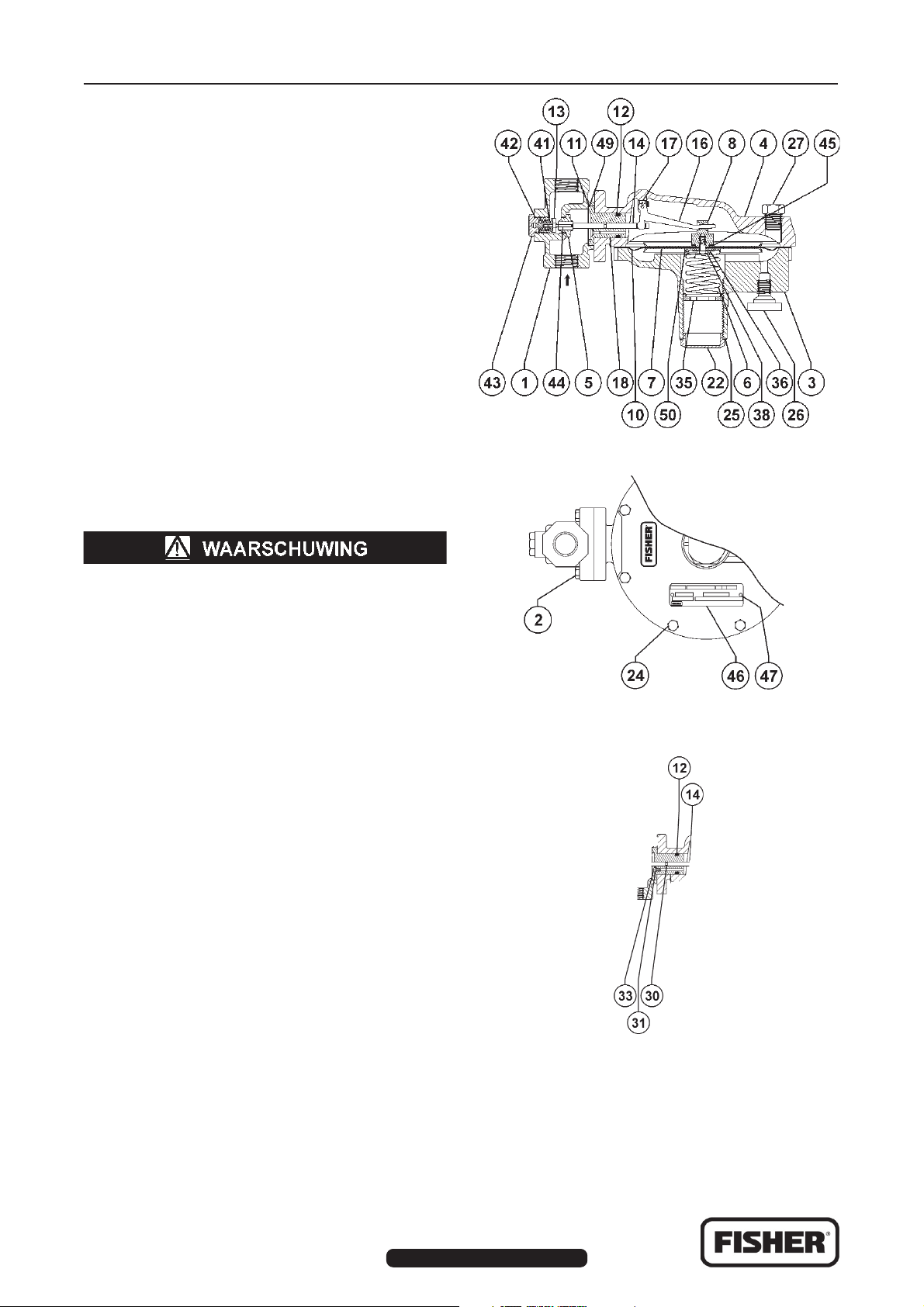

Afbeelding 1. Type Y695A
Om lichamelijk letsel als gevolg van het
plotseling vrijkomen van druk te voorkomen,
moet de regelaar van alle druk geïsoleerd
worden voordat hij gedemonteerd wordt.
Onderdelenlijst
Code Beschrijving
1 Klephuis
2 Kolomschroef
3 Veerbehuizing
4 Membraanhuis
5 Opening
6 Veer
7 Membraankop
8 Duwstaaf
10 Membraan
11 Afdichtingsring klephuis
12 Inzetstuk-afdichting
13 Schijf
14 Klepsteel
16 Hefboom
17 Machineschroef
18 Geleider-inzetstuk
22 Sluitkap
23 Zeskantmoer
24 Kolomschroef
25 Sluitkappakking (alleen
stalen en roestvrijstalen
sluitkappen)
©Fisher Controls International, Inc., 2002; Alle rechten voorbehouden
Fisher en Fisher Regulators zijn merken van Fisher Controls International, Inc. Het Emerson-logo is een handelsmerk en dienstmerk van Emerson Electric Co.
Alle andere merken zijn het eigendom van hun respectieve eigenaars.
De inhoud van deze publicatie wordt uitsluitend voor informatieve doeleinden verstrekt, en hoewel alles in het werk is gesteld om de juistheid ervan te verzekeren, kan deze niet geïnterpreteerd worden als
uitdrukkelijke of stilzwijgende garanties betreffende de hierin beschreven producten of diensten of hun gebruik of toepasbaarheid. Wij behouden ons het recht voor om de ontwerpen of specificaties van
dergelijke producten te allen tijde zonder kennisgeving te veranderen.
Neem voor informatie contact op met Fisher Controls, International:
Binnen de VS (800) 588-5853 - Buiten de VS (972) 542-0132
Frankrijk - (33) 23-733-4700
Singapore - (65) 770-8320
Mexico - (52) 57-28-0888
Printed in U.S.A.
Code Beschrijving
26 Ontluchter
27 Pijpplug
30 Klepsteelafdichting
(alleen type Y695AM)
31 Klepkeelafdichting
(alleen type Y695AM)
33 Machineschroef (alleen
type Y695AM)
35 Stelschroef
36 Sluitring
38 Kolomschroef
41 Veer achterkant schijf
42 Afdichting achterkant klephuis
43 Kap achterkant klephuis
44 Schijfafstandsstuk
45 Membraankoppakking
46 Naamplaatje
47 Parkerschroef
49 Extra ring
50 Onderste veerschotel
www.FISHERregulators.com
B2649_1
Afbeelding 2. Detail van type Y695A en Y695AM
B2650_1
Afbeelding 3. Type Y695AM
