Installationsvejledning
Dansk – Maj 2002
Type Y695A
Indledning
Denne installationsvejledning giver instruktioner om installation,
start og justering. Ønsker De en kopi af denne instruktionsmanual,
kan De rette henvendelse til den lokale Fisher forhandler eller
repræsentant, eller se en kopi på www.FISHERregulators.com.
Nærmere information kan indhentes hos:
Instruktionsmanual, serie Y695A (formular 5466, D102596X012).
Y695A dampindvindingsregulatorer bruges til at
opretholde et konstant tilgangstryk med udløbet
strømmende til et system, hvis tryk er lavere end det,
der er ved tilgangen.
Kategori for trykbærende udstyr (P.E.D.)
Dette produkt kan bruges som et sikkerhedstilbehør til trykudstyr
i de følgende kategorier under direktiv 97/23/EF, Trykbærende
udstyr. Det kan også bruges udenfor direktivet for trykbærende
udstyr ved hjælp af praksis om lydteknik (SEP) iht. tabellen
nedenfor.
NOISNEMIDTKUDORPREIROGETAKEPPURGEKSÆV
)hcni-1-4/3(52-02NDeslerrøtsnuKPES1
Specifikationer
Leveringsmulige konstruktioner
Type Y695A: Type Y695A har intern registrering og
behøver ikke nedstrømsstyreledning.
Type Y695AM: Type Y695AM har en blokeret
indsnævring og en tilslutning til nedstrømsstyreledning for
ekstern registrering.
Husdimensioner
DN 20 eller 25 (3/4 eller 1-inch)
Typer slutforbindelser
Sejjern: NPT-gevindskåret
CF8M rustfrit stål: NPT-gevindskåret, ANSI klasse 150
RF, ANSI klasse 300 RF, og PN 16/25/40
CF8M rustfrit stål med kulstofstål-flanger: ANSI
klasse 150 RF, ANSI klasse 300 RF, PN 16/25/40
Hastelloy C: ANSI klasse 150 RF
Maksimale tilgangs- og udløbstryk
10,3 bar (150 psig)
Maksimalt nødtilgangstryk for at undgå
beskadigelse af interne dele
10,3 bar (150 psig)
Kontroltrykområder
Indstillet aflastningstrykområde
5 til 16 mbar* (2 til 7-inches vandsøjle), 7 til 33 mbar* (3 til
13-inches vs), 25 til 65 mbar (10 til 26 inches vs), 62 til
172 mbar (0.9 til 2.5 psig), 0,09 til 0,31 bar (1.3 til 4.5
psig), og 0,26 til 0,48 bar (3.8 til 7 psig)
* Fjederområder baseret på at fjederhuset er installeret så det peger nedad. Er det
installeret til at pege opad, øges fjederområderne med 2-inches vs (5 mbar). Der må
ikke bruges membran af fluorelastomer (FKM) sammen med disse fjedre ved
membrantemperaturer lavere end 60°F (16° C).
1. Tryk- og temperaturbegrænsningerne i denne installationsvejledning og enhver
gældende standard eller regulativ begrænsning må ikke overskrides.
2. Alle flanger er svejset på undtagen Hastelloy C. Alle flange-dimensioner er 14inches (356mm) flade til flade.
(2)
(1)
(1)
(1)
Prøvetryk
Alle trykbærende dele er blevet testet i henhold til Direktiv
97/23/EC -Annex 1, Sektion 7.4
Temperaturkapaciteter
Nitril:
-29 til 82° C (-20 til 180°F)
Fluorelastomer (FKM):
Perfluorelastomer (FFKM):
Ethylenpropylen (EPDM):
(1)
4 til 149° C (40 til 300°F)
-29 til 149° C (-20 til 300°F)
-29 til 149° C (-20 til 300°F)
Installation
Kun kvalificerede folk bør installere eller efterse
en regulator. Regulatorer skal installeres, betjenes
og vedligeholdes i overensstemmelse med både
internationale og andre gældende forordninger og
regulativer, samt instruktioner fra Fisher.
Hvis regulatoren har væske i udluftningen, eller
der er opstået lækage i systemet, er det tegn på at
systemet skal efterses. Tages regulatoren ikke
omgående ud af brug, kan der opstå en kritisk
situation.
Hvis denne regulator har overtryk, eller er
installeret hvor jobforholdene kan overstige
begrænsningerne angivet i afsnittet
Specifikationer, eller hvor forholdene overstiger
klassificeringer for de tilstødende rør eller
rørforbindelser, kan det resultere i personskade,
materiel skade, lækager med udstrømmende
væske, eller brud på trykkomponenter.
For at undgå sådanne personskader eller
materielle skader, skal der anskaffes
trykaflastnings- eller
trykbegrænsningsanordninger (som krævet under de gældende forordninger, regulativer eller
standarder), således at jobforholdene kan holdes
indenfor de afsatte grænser.
Beskadigelse af regulatoren kan ligeledes
medføre personskade og materiel skade på grund
af udstrømmende væske. Regulatoren skal
installeres på et sikkert sted for at undgå ulykker
af denne art.
Rens rørsystemet inden regulatoren installeres og se efter, at
regulatoren ikke har taget skade eller har opsamlet
fremmedlegemer under transporten. På NPT-elementer skal der
smøres pakningsfedt på rørets hangevind. På flange-elementer
skal der bruges passende pakninger og godkendte rørføringsog boltningsmetoder. Installér regulatoren i den ønskede stilling
medmindre andet er specificeret, men vær sikker på at
gennemstrømningen i elementet foregår i den retning, der er
indikeret med pilen på elementet.
Bemærk
Det er vigtigt, at regulatoren installeres således, at
ventilationshullet i fjederhuset aldrig blokeres. Ved installation udendørs bør regulatoren placeres på afstand af
kørende trafik og således, at vand, is og andre
fremmedlegemer ikke kan komme ind i fjederhuset gennem
ventilationshullet. Undgå at placere regulatoren under
tagrender eller nedløbsrør, og sørg for at den er placeret
højere end et muligt snelag.
D102596XDAN
www.FISHERregulators.com

Type Y695A
Beskyttelse mod overtryk
De maksimale tilgangstryk afhænger af husets materialer og
temperaturer. Læs ventilens maksimale tilgangstryk på
navnepladen. Ventilen skal undersøges for evt. skader efter
hvert overtryk. Fisher aflastningsventiler og/eller
modtryksregulatorer er IKKE ASME sikkerhedsventiler.
Start
Regulatoren er fra fabrikken indstillet til det omtrentlige midtpunkt
af fjederens rækkevidde eller det forlangte tryk, så en
begyndelsesjustering kan blive nødvendig for at få de ønskede
resultater. Når installationen er rigtigt udført og
aflastningsventilerne er justeret korrekt, åbnes opstrøms- og
nedstrømsspærreventilerne langsomt.
Justering
Når udløbstrykket skal ændres, skal lukkedækslet fjernes eller
låsemøtrikken løsnes, og justeringsskruen drejes med uret for at
øge udløbstrykket eller mod uret for at sænke trykket. Brug et
måleinstrument til at overvåge udløbstrykket under justeringen.
Sæt lukkedækslet på igen eller stram låsemøtrikken således at
den ønskede indstilling bevares.
Tage ud af drift (Afbrydelse)

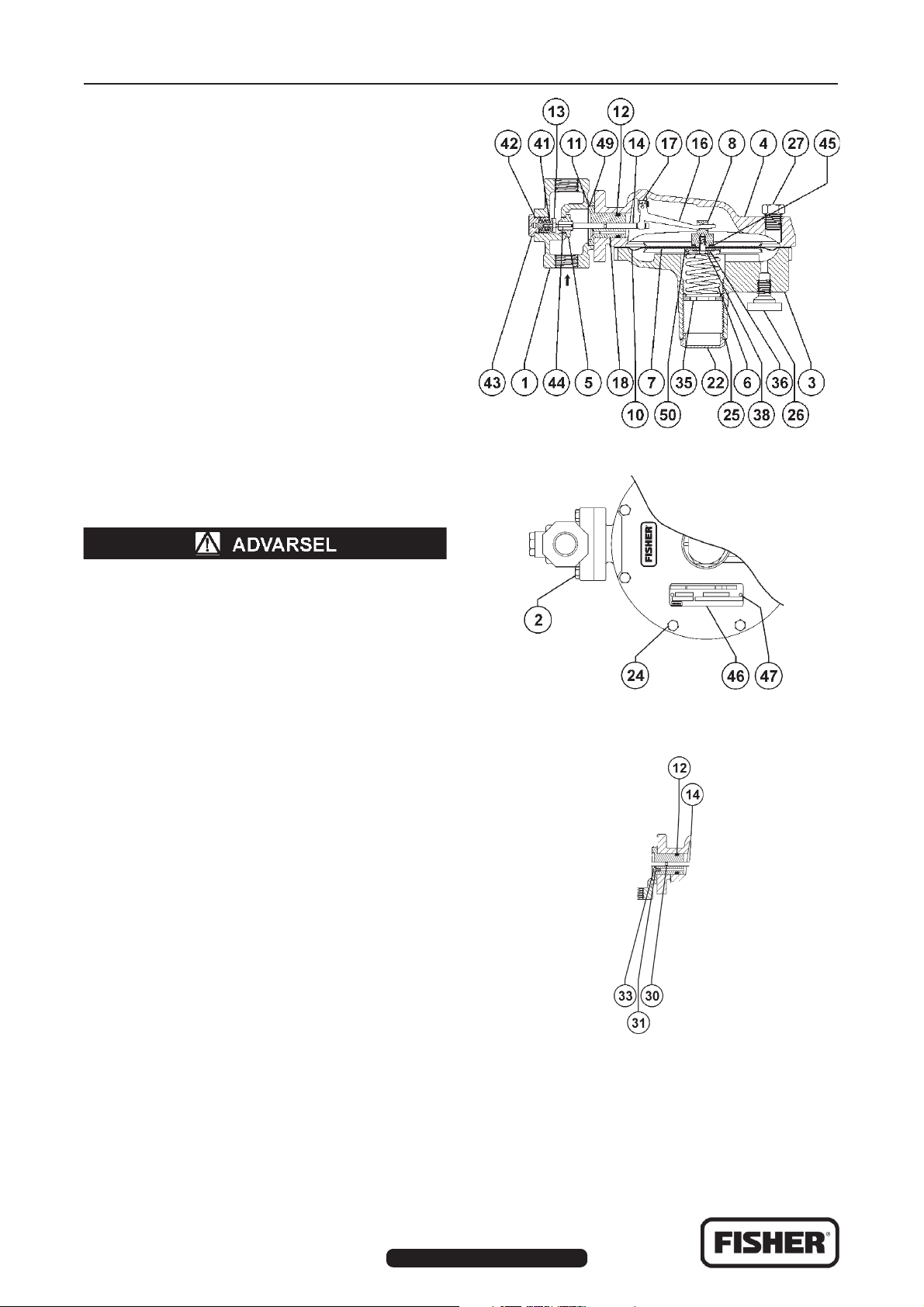

B2649_2
Figur 1. Montage, type Y695A
Regulatoren skal udelukkes fra alt tryk inden
den skilles ad, så man undgår personskader fra
et pludseligt trykudslip.
Reservedelsliste
Tegn Beskrivelse
1Hus
2 Cylinderskrue
3 Fjederhusmontage
4 Membranhus
5 Åbning
6 Fjeder
7 Membranhoved
8Stødstang
10 Membran
11 O-ring til huspakning
12 Indsatstætning
13 Tallerkenmontage
14 Ventilspindel
16 Armmontage
17 Maskinskrue
18 Styreindsats
22 Lukkedæksel
23 Sekskantmøtrik
24 Cylinderskrue
25 Lukkedækselpakning (kun
lukkedæksel af stål og
rustfrit stål)
Tegn Beskrivelse
26 Ventilationsmontage
27 Rørforskruning
30 Spindelpakning (kun type
Y695AM)
31 Indsnævringspakning (kun
type Y695AM)
33 Maskinskrue (kun type
Y695AM)
35 Justeringsskrue
36 Spændskive
38 Cylinderskrue
41 Bagtallerkenfjeder
42 Baghuspakning
43 Baghusdæksel
44 Tallerkenafstandsstykke
45 Membranhovedpakning
46 Navneplade
47 Drivskrue
49 Backup-ring
50 Nedre fjedersæde
B2649_1
Figur. 2. Detaljer af montage, type Y695A og Y695AM
B2650_1
Figur 3. Montage, type Y695AM
