Asennusopas
Suomi – Toukokuu 2002
Tyyppi Y690A
Johdanto
Tämä asennusopas sisältää ohjeet asennusta,
käyttöönottoa ja säätöä varten. Käyttöoppaita on
saatavana paikalliselta Fisherin jälleenmyyjältä tai
edustajalta. Käyttöopas on luettavissa myös Internet-sivuilla
www.FISHERregulators.com. Ks. lisätiedot seur. kohdista:
Y690A-sarjan käyttöopas (malli 5463, D102587X012).
P.E.D.-luokat
Tätä tuotetta voidaan käyttää painelaitteiston varolaitteena
seuraavien painelaitedirektiivin (P.E.D) 97/23/EC-luokkien
mukaisesti. Tuotetta voidaan käyttää myös
painelaitedirektiivin ulkopuolella käytettäessä
äänitekniikkamenetelmää (SEP) alla olevan taulukon
mukaisesti.
OKOKNEETTOUTTAKOULIPPYYTETSEN
)hcni1-4/3(52-02NDPES1
Tekniset tiedot
Saatavana olevat konfiguroinnit
Tyyppi Y690A: Matalapaineinen, 2–17 mbar (1–7-inch
w.c.), suoratoiminen säädin, jonka sisäinen
rekisteröintitoiminto ei edellytä myötävirran
ohjauskanavaa.
Tyyppi Y690AH: Matalapaineinen, 12–480 mbar:n
saakka (5" w.c. 7 psig), suoratoiminen säädin, jonka
sisäinen rekisteröintitoiminto ei edellytä myötävirran
ohjauskanavaa.
Tyyppi Y690AM: Matalapaineinen, 2–17 mbar (1–7inch w.c.), suoratoiminen säädin, jossa suljettu
kurkku ja varren O-rengastiiviste käytettävissä, jos
tarvitaan ulkoista rekisteröintiä. Kalvopesän alaosan
asetelmassa on kierteet 12,7 mm (1/2-inch) NPTkierteistä myötävirran ohjauskanavan liittämistä
varten.
Tyyppi Y690AHM: Matalapaineinen, 12–480 mbar:n
saakka (5-inch w.c. 7 psig), suoratoiminen säädin,
jossa suljettu kurkku ja varren O-rengastiiviste
käytettävissä, kun tarvitaan ulkoista rekisteröintiä.
Kalvopesän alaosan asetelmassa on kierteet 12,7
mm (1/2-inch) NPT-kierteistä myötävirran
ohjauskanavan liittämistä varten.
Rungon koot
DN 20 tai 25 (3/4 tai 1 inch)
Runkomateriaali ja päätyliitosten tyypit
Pallografiittivalurauta: NPT-kierteinen
Ruostumaton teräs ja ruostumattomasta
teräksestä valmistetut laipat: NPT-kierteitetty, ANSI-
luokka 150 RF, ANSI-luokka 300 RF ja PN 16/25/40
Ruostumaton teräs ja hiiliteräksestä valmistetut
laipat: ANSI-luokka 150 RF, ANSI-luokka 300 RF ja PN
16/25/40
Hastelloy C: ANSI-luokka 150 RF
Suurin sallittu tulopaine
10,3 bar (150 psig)
1. Tässä asennusoppaassa ilmoitettuja tai minkä tahansa soveltuvan standardin tai
asetuksen mukaisia paine-/lämpötilarajoja ei saa ylittää.
(1)
Suurin käytettävä tulopaine
Ks. taulukko 1
Suurin sallittu ulostulopaine
10,3 bar (150 psig)
(1)
(1)
(kotelo)
Suurin sallittu hätäulostulopaine, jolloin sisäiset
osat eivät vielä vahingoitu
10,3 bar (150 psig)
Ulostulopainealueet
Ks. taulukko 1
(1)
(1)
Koepaine
Kaikki paineenalaiset kiinnitysosat on testattu
direktiivin 97/23/EC -mukaan. -Liite 1, Osa 7.4
Käyttölämpötilat
Nitriili (NBR):
Fluorielastomeeri (FKM):
Etyleenipropyleeni (EPDM):
Perfluorielastomeeri (FFKM):
(1)
-29–82 °C (-20–180 °F)
4–149 °C (40–300 °F)
-29–149 °C (-20–300 °F)
-29–149 °C (-20–300 °F)
Asentaminen
Vain valtuutettu henkilöstö saa asentaa ja huoltaa
säätimen. Säätimien asennuksessa, käytössä ja
huollossa on noudatettava kansainvälisiä ja
soveltuvia määräyksiä ja asetuksia sekä Fisherin
ohjeita.
Jos säädin poistaa nestettä tai järjestelmässä on
vuoto, järjestelmä on huollon tarpeessa. Säädin
on poistettava välittömästi käytöstä tai
seurauksena voi syntyä vaaratilanne.
Jos tämä säädin ylipaineistetaan, tai asennetaan
paikkaan jossa käyttöolosuhteet ylittävät Tekniset
tiedot -osassa annetut rajat tai paikkaan jossa
olosuhteet ylittävät viereisten putkien tai
putkiliitosten ohjearvot, seurauksena voi syntyä
nestevuotoja tai paineistetut osat voivat räjähtää,
mikä saattaa aiheuttaa henkilö- tai
laitteistovahinkoja sekä vuotamista.
Henkilö- ja laitteistovahinkojen välttämiseksi
asenna järjestelmään painetta tasaavia tai
rajoittavia laitteita (siten kuin käytettävät
asetukset, määräykset tai standardit edellyttävät),
jotta käyttöolosuhteet pysyvät annetuissa rajoissa.
Myös säätimen fyysisen vaurioitumisen
synnyttämä nestevuoto voi aiheuttaa henkilö- ja
omaisuusvahinkoja. Henkilö- ja
omaisuusvahinkojen välttämiseksi asenna säädin
turvalliseen paikkaan.
Puhdista kaikki putket ennen säätimen asentamista ja
tarkista, ettei säädin ole vahingoittunut ja ettei siihen ole
joutunut vierasta materiaalia kuljetuksen aikana. Laita
NPT-standardin mukaisten putkien ulkokierteisiin
putkirasvaa. Käytä laippaputkissa sopivia putkitiivisteitä
ja hyväksyttyjä putkitus- ja pulttausmenetelmiä. Asenna
säädin haluamaasi asentoon, ellei toisin määritelty, mutta
varmista, että virtaussuunta on rungossa olevan nuolen
suuntainen.
D102587XFIN
www.FISHERregulators.com
Tyyppi Y690A
Huomautus:
On tärkeää asentaa säädin siten, että jousipesän
poistoaukon edusta on aina esteetön. Jos säädin
asennetaan ulkotiloihin, se on sijoitettava kauas
ajoneuvoliikenteestä ja asennettava siten, että vesi,
jää ja muut vieraat materiaalit eivät pääse
jousipesään poistoaukon kautta. Älä asenna
säädintä räystäiden tai syöksytorvien alapuolelle
ja varmista, ettei se jää lumen alle.
Ylipainesuoja
Painerajasuositukset on merkitty säätimen nimikilpeen.
Ylipainesuojausta tarvitaan, jos käytettävä tulopaine ylittää
suurimman sallitun ulostulopaineen ohjearvon.
Ylipainesuojausta tarvitaan myös silloin, kun säätimen
tulopaine on suurempi kuin myötävirrassa toimivien laitteiden
turvallinen käyttöpaine.
Vaikka säädin toimisi sallittujen painerajojen sisäpuolella,
se voi silti vaurioitua ulkopuolisten tekijöiden tai putkessa
olevien epäpuhtauksien vaikutuksesta. Säädin on
tarkastettava vaurioiden varalta aina, jos säätimessä on ollut
ylipainetta.
Käyttöönotto
Säädin on tehtaalla asetettu laukeamaan likipitäen jousen
käyttöalueen tai tarvittavan paineen keskikohdassa. Sen
vuoksi laitetta on ehkä säädettävä ennen käyttöönottoa, jotta
se toimisi halutulla tavalla. Kun säädin on asennettu
asianmukaisesti ja varoventtiilit on säädetty oikein, avaa
varovasti vastavirran ja myötävirran puoleiset sulkuventtiilit.
Säätäminen
Ulostulopaineen muuttaminen: poista suojalevy tai löysää
lukkomutteria ja kierrä säätöruuvia myötäpäivään, jolloin
ulostulopaine nousee, tai kierrä säätöruuvia vastapäivään,
jolloin paine laskee. Valvo ulostulopainetta tarkistusmittarilla
säätämisen aikana. Lukitse asetus asettamalla suojakansi
paikalleen tai kiristämällä lukkomutteri.
Käytöstä poistaminen (sulkeminen)
Jotta kukaan ei loukkaantuisi äkillisen
painepäästön seurauksena, katkaise säätimeen
menevä paine kokonaan ennen säätimen
irrottamista.
Taulukko 1. Suurimmat käytettävät tulopaine- ja ulostulopainealueet
-MITTUUS
NE
,OKOK
HCNI
)MM(
)2,3(8/1)3,01(051)3,01(051)3,01(051)3,01(051)3,01(051)3,01(051)3,01(051)3,01(051
)4,6(4/1
)5,9(8/3
)7,21(2/1
)3,41(61/9
.c.w"5,2-1
)8,2(04
)4,1(02
)96,0(01
)43,0(5
A096YippyyT MHA096YajMA096Y,HA096YtipyyT
)rabm6-5,2(
.c.w"7-5,2
)rabm71-6(
)1,4(06
)4,1(02
)96,0(01
)43,0(5
.c.w"01-5
)rabm52-21(
)2,5(57
)4,2(53
)55,0(8
)43,0(5
.c.w"51-7
)2,5(57
)4,2(53
)55,0(8
)43,0(5
Osaluettelo
Nro Kuvaus
1 Runko
2 Kansiruuvi
3 Jousipesäasetelma
4 Kalvopesä
5 Suutin
6 Jousi
7 Kalvon pääty
8 Työntötuki
10 Kalvo
11 Runkotiivisteen O-rengas
12 Sisätiiviste
13 Lautasasetelma
14 Varsi
15 Sokkakiila
16 Vipuasetelma
17 Koneruuvi
18 Ohjauskappale
21 Kuusiomutteri
22 Suojakansi
Nro Kuvaus
23 Kuusiomutteri
24 Kalvopesän ruuvi
25 Suojakannen tiiviste
26 Poistoaukkoasetelma
27 Putken aukko
30 Varren tiiviste
31 Kurkun tiiviste
32 Pitot-putki
33 Koneruuvi
35 Säätöruuvi
37 Jousen pidike
38 Koneruuvi
39 Ylipainejousi
40 Työntötuen liitin
46 Nimikilpi
47 Käyttöruuvi
48 Tukitiiviste
49 Liittimen tiiviste
50 Tukirengas
EULAENIAPOLUTSOLU
)rabm73-71(
B2630
gisp2,1-5,0
)rabm38-43(
)2,5(57
)4,2(53
)55,0(8
)43,0(5
gisp5,2-2,1
)rabm271-38(
)3,01(051
)1,4(06
)96,0(01
)14,0(6
gisp5,4-5,2
)rab13,0-71,0(
)3,01(051
)1,4(06
)38,0(21
)55,0(8

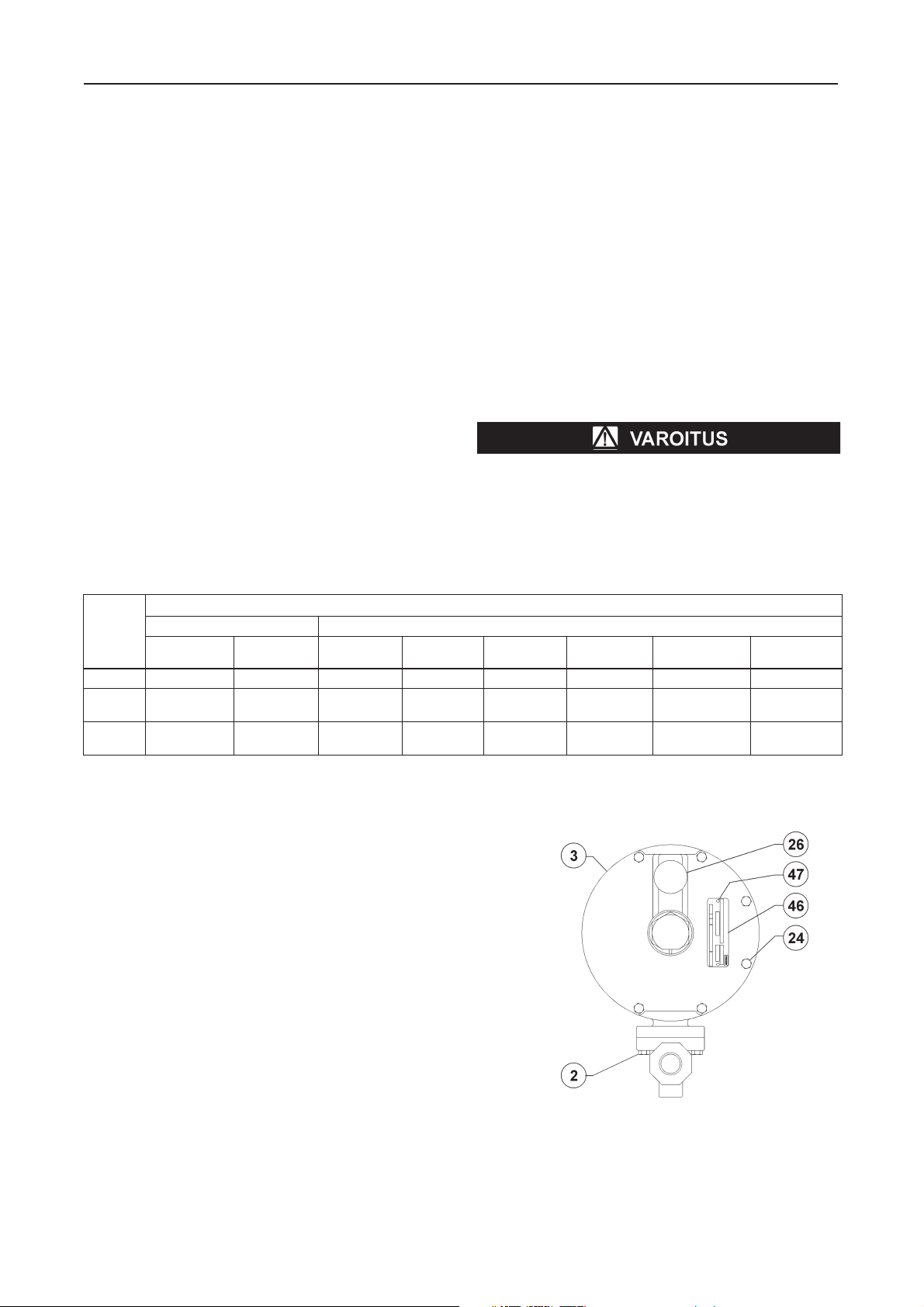

Kuva 1. Tyypin Y690Am tai Y690AHM säädinasetelma
gisp7-5,4
)rab84,0-13,0(
)3,01(051
)1,4(06
)38,0(21
)55,0(8
