Installasjonsveiledning
Norsk – Mai 2002
Innledning
Denne installasjonsveiledningen inneholder anvisninger
for installering og demontering. Ta kontakt med nærmeste
salgskontor eller salgskonsulent for Fisher for å motta en
brukerhåndbok, eller les brukerhåndboken på
www.FISHERregulators.com. Se følgende hvis du trenger
ytterligere opplysninger:
Brukerhåndbok for P590-serien, skjema 5289,
D101555X012.
PED-kategori
Dette produktet kan brukes som sikkerhetstilbehør til
trykkpåkjent utstyr i følgende kategorier under direktiv 97/
23/EØF Forskrift om trykkpåkjent utstyr. Produktet kan også
brukes utenom direktivet om trykkpåkjent utstyr ved å følge
trygg konstruksjonspraksis i henhold til tabellen nedenfor.
ESLERRØTSTKUDORP REIROGETAKEPYTEKSÆV
)sremmot52,0(6NDkkiksksinketgafdoG1
Spesifikasjoner
Type P590
Maksimalt driftstrykk
Messing: 96,6 bar (1400 psig)
Aluminium: 41,1 bar (600 psig)
(1)
Utprøvet testtrykk
Alle trykk belasted komponenter er tested og
godkjent i henhold til Direktiv 97/23/EC - Tillegg 1,
seksjon 7.4
Installasjon
EDet kan oppstå personskade, skade på utstyr
eller lekkasje på grunn av at væske eller gass
lekker ut eller deler under trykk sprekker, hvis
filteret installeres der kapasitetsgrensen kan
overstiges, eller hvis driftsforholdene overstiger
klassifikasjonen for tilstøtende rør eller
rørforbindelser. Unngå disse problemene ved å
installere et filter der:
• Driftsforholdene ligger innenfor enhetens
kapasitetsgrense.
• Driftsforholdene er i samsvar med gjeldende
lovgivning, forskrifter eller standarder.
Sette ut av drift (avstengning)
Unngå personskade som følge av at trykk plutselig
slippes ut, ved å isolere regulatoren/filteret fra alt
trykk og forsiktig slippe ut innestengt trykk fra
regulatoren/filteret før demontering.
1. Trykk-/temperaturgrensene i denne installasjonsveiledningen og andre gjeldende
begrensninger i henhold til standarder eller lovgivning må ikke overskrides.
www.FISHERregulators.com
D101555XNOR
Type P590
Deleliste
Nr.Beskrivelse
1 Filterhus
Type P595, P594-1, messing
Type P593-1,
aluminium
aluminium (NACE)
2 Filterelement
3 Filtertopp
4 Maskinskrue
5 Skive
6 Fjærskive
7 Pakning
AJ5004_C
A2135_3

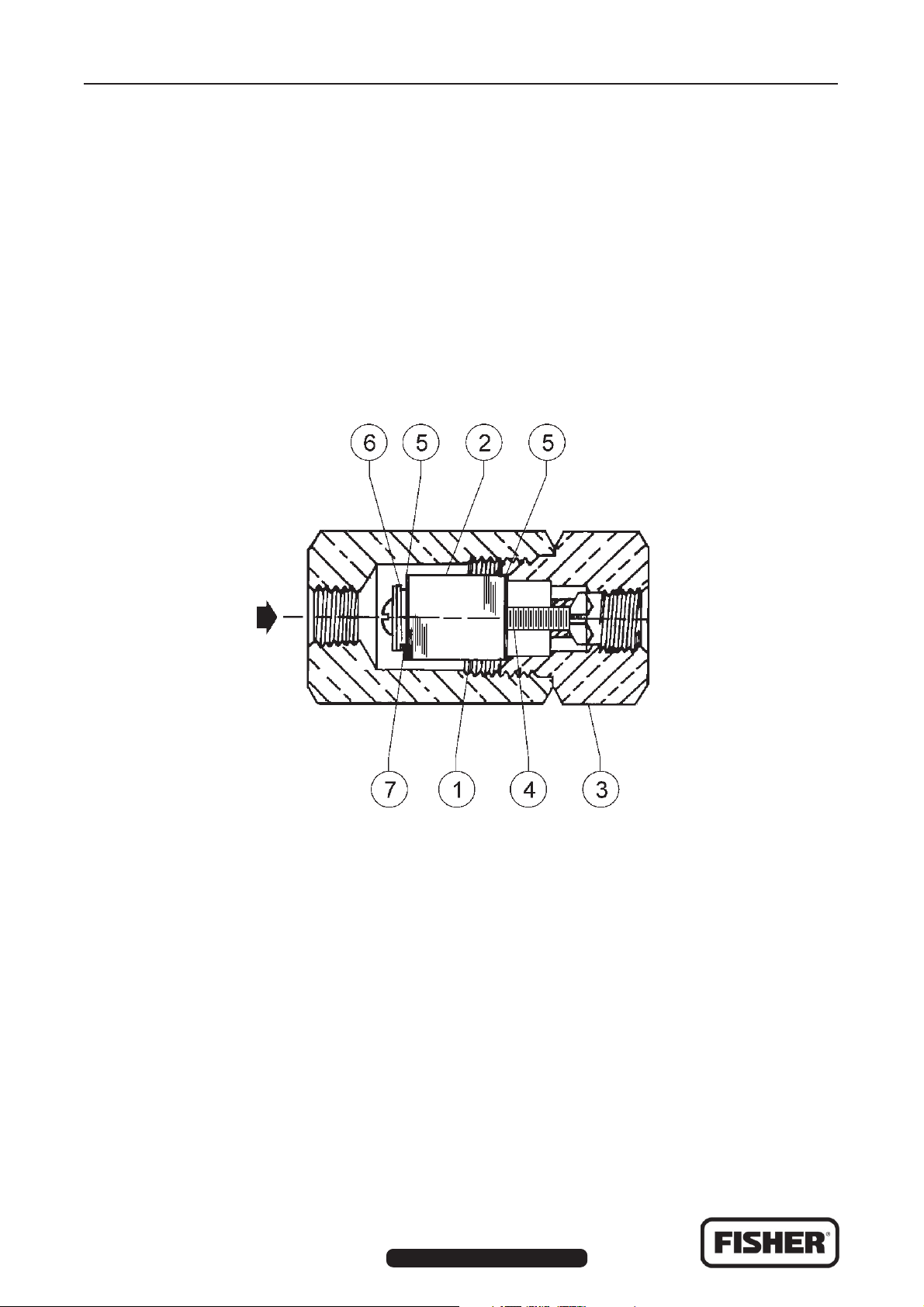

Figur 1. Vanlig filterinstallasjon i P590-serien
©Fisher Controls International, Inc., 2002; Med enerett
Merkene Fisher og Fisher Regulators eies av Fisher Controls International, Inc. Emerson-logoen er et vare- og tjenestemerke for Emerson Electric Co.
Alle andre merker tilhører sine respektive eiere.
Innholdet i denne publikasjonen er bare til informasjonsformål. Det er lagt ned stor innsats for å sikre at innholdet er korrekt, men det kan ikke tolkes som garantier, verken uttrykte eller
underforståtte, for produktene eller tjenestene som er beskrevet her, eller deres bruk eller egnethet. Vi forbeholder oss retten til å endre eller forbedre design og spesifikasjoner for
produktene når som helst og uten varsel.
Ta kontakt med Fisher Controls, International hvis du ønsker ytterligere opplysninger:
I USA (800) 588-5853 – utenfor USA (972) 542-0132
Frankrike – (33) 23-733-4700
Singapore – (65) 770-8320
Mexico – (52) 57-28-0888
Trykt i USA
www.FISHERregulators.com
