Guide d'installation
Français - Mai 2002
Type H800
Introduction
Ce guide d’installation fournit des instructions pour
l’installation, la mise en route et le réglage. Pour recevoir
une copie du manuel d’instructions, contacter le bureau
de vente ou agent commercial Fisher local ou consulter
une copie sur www.FISHERregulators.com. Pour de plus
amples informations, s’adresser à :
Manuel d’instructions pour le type H800, formulaire 5187,
D100405X012.
Catégorie P.E.D.
Ce produit peut être utilisé comme accessoire de sécurité avec
les équipements pressurisés appartenant aux catégories
suivantes de la Directive sur les équipements pressurisés 97/
23/EC. Il peut aussi être utilisé indépendamment de la Directive
sur les équipements pressurisés, en utilisant de bons principes
techniques, conformément au tableau ci-dessous.
TIUDORPUDNOISNEMIDSEIROGÉTACEDIUQILEDEPYT
)hcni-4/1(6NDPES1
Spécifications
Raccordements
Raccord NPT femelle de 1/4 pouce
Raccord d’évent
Raccord NPT femelle de 1/2 pouce
Pression d’entrée maximale permise
17,2 bar (250 psig)
Plage de pression de réglage
Non réglable ; commence à s’ouvrir entre 2,7 et 3,0
bar (39 et 44 psig)
Pression de fermeture
2,4 bar (35 psig) ou plus
(1)
(1)
(1)
Pression de l’essai de surcharge
Toutes les parties soumises à la pression ont été
testées et éprouvées selon la Directive 97/23/EC Annexe 1, Section 7.4
Températures maximales admissibles
-20 à 150 °F (-29 à 66 °C)
(1)
Installation
Un déverseur doit être installé ou réparé
uniquement par du personnel qualifié. Les
déverseurs doivent être installés, utilisés et
entretenus conformément aux codes et
réglementations internationaux applicables et
aux instructions de Fisher.
En cas d’utilisation d’un déverseur sur une conduite
de liquide inflammable ou dangereux, des blessures
et des dégâts matériels pourraient se produire suite
à un feu ou une explosion de liquide évacué ayant pu
s’accumuler. Pour éviter de tels blessures ou
dégâts, fournir une conduite ou un tuyau pour
évacuer le liquide vers un lieu sûr et bien ventilé ou
une cuve de confinement. En outre, lors de
l’évacuation d’un liquide dangereux, la conduite ou
le tuyau doit être situé suffisamment loin de tout
bâtiment ou de toute fenêtre pour ne pas créer de
risque supplémentaire et l’évent doit être protégé
contre tout ce qui pourrait l’obstruer.
Des blessures, des dégâts matériels ou des
écoulements dus à une fuite de liquide ou à
l’éclatement de pièces sous pression peuvent
survenir si ce déverseur est surpressurisé ou est
installé à un endroit où les conditions d’utilisation
pourraient dépasser les limites données dans la
section « Spécifications » ou à un endroit où les conditions dépassent les valeurs nominales des tuyaux
ou des raccords de tuyaux adjacents.
Pour éviter de tels blessures ou dégâts, fournir
des systèmes de décompression ou de limitation de pression (tel que cela est requis par le
code, la réglementation ou la norme appropriée)
pour éviter que les conditions d’utilisation ne
dépassent les limites.
De plus, tout dommage physique du déverseur
pourrait donner lieu à des blessures ou à des
dégâts matériels occasionnés par une fuite de
liquide. Pour éviter de tels blessures et dégâts,
installer le déverseur en lieu sûr.
Nettoyer toutes les conduites avant l’installation du déverseur
et vérifier que le déverseur n’a pas été endommagé et n’a
pas recueilli de matières étrangères lors du transport. Pour
les corps NPT, appliquer de la pâte à joint sur le filetage
mâle des tuyaux. Pour les corps à brides, utiliser des joints
convenables, ainsi que des tuyaux et méthodes de
boulonnage approuvés. Installer le déverseur dans la position souhaitée, sauf mention contraire, mais veiller à ce que
l’écoulement dans le corps suive la direction indiquée par la
flèche représentée sur le corps.
Remarque
Il est important que le déverseur soit installé de
manière à ce que l’évent du carter de ressort ne
soit à aucun moment obstrué. Pour des installations à l’extérieur, le déverseur doit être situé à
l’écart de la circulation routière et placés de manière
à ce que l’eau, la glace et les autres matières
étrangères ne puissent pas entrer dans le carter
de ressort par l’évent. Éviter de placer le déverseur
en dessous d’égouts de toit ou de descentes d’eaux
de pluie et veiller à ce qu’il soit au-dessus du niveau
d’enneigement probable.
Surpression
La pression d’alimentation maximale dépend du matériau
du corps et de la température. Se reporter à la plaque
signalétique pour connaître la pression d’alimentation
maximale du déverseur. Le déverseur doit être inspecté
pour vérifier qu’il n’est pas endommagé après toute condition de surpression. Les déverseurs Fisher NE sont
PAS des soupapes de sécurité ASME.
Mise en route
Les déverseurs sont réglés en usine approximativement
à la moitié de la plage du ressort pour la pression requise,
D100405XFRA
1. Les limites de pression/température qui figurent dans ce guide d’installation et les
limites des normes ou codes applicables ne doivent pas être dépassées.
www.FISHERregulators.com
Type H800
Tableau 1. Pression d'entrée maximale permise pour les détendeurs de la série 67 (avec soupape de sûreté de type H800) pour
empêcher la pression d'alimentation de l'instrument de dépasser 50 psig (3,4 bar)
RUOPESIMREPELAMIXAMEÉRTNE'DNOISSERP
EDSNOITALLATSNI
008HEPYT
EDSRUEDNETEDEDSEPYT
NOITATNEMILA'DNOISSERP
ÀTNEVÉ'DUAYUT
1
1ECNATSID
gisPraB
NOISSERPEDRUEDNETÉDELRETNEMILA
A
76,F76,R76,76,FA76,RFuo
RFA76
76,76R76,FARFA76uo,
B
F76uoRF76
.noitatnemila'dnoisserpedruednetédelruop
donc un ajustement initial pourra être nécessaire pour
donner les résultats escomptés. Une fois l’installation
correctement réalisée et les soupapes de sûreté
correctement réglées, ouvrir lentement les vannes d’arrêt
en amont et en aval (le cas échéant).
Réglage
Pour changer la pression de réglage, retirer le capuchon
de fermeture ou desserrer le contre-écrou et tourner la
vis de réglage dans le sens des aiguilles d’une montre
pour augmenter la pression de sortie ou dans le sens
inverse des aiguilles d’une montre pour diminuer la
pression. Contrôler la pression de réglage à l’aide d’un
PNEUMATIC
INSTRUMENT
TYPE H800
RELIEF VALVE
TUBING FOR
INSTRUMENT
SUPPLY
PRESSURE
ACTUATOR YOKE
TYPE 67AFR
REGULATOR
INLET
PRESSURE
TUBING
VENT CONNECTION
ACTUATOR YOKE
iuO
0522.71
noN
iuO0019.6
noN0522.71
iuO0019.6
noN0028.31
manomètre au cours du réglage. Remettre en place le
capuchon de fermeture ou serrer le contre-écrou pour
maintenir le réglage désiré.
Mise hors service (Arrêt)
Pour éviter toute blessure résultant d’une
soudaine libération de pression, isoler le
déverseur de toute pression avant d’en
entreprendre le démontage.
Nomenclature
Repère Description
1 Corps de la soupape de sûreté
2 Carter du ressort
3 Ressort
4 Couvercle du ressort
5 Membrane
Repère Description
6 Restriction du clapet
7 Crépine
8 Bague de retenue interne
9 Vis à métaux
11 Membrane du clapet
esimrepelamixameértne'dnoisserpaleriudértiarruopgnolsulptnevé'duayutnU.ecuop2/1eduayuted)sdeip03(m9edtnelaviuqé'làtnevé'leduayutudrueugnolalretimiL.1
PNEUMATIC
INSTRUMENT
INLET
PRESSURE
TUBING
W3616
©Fisher Controls International, Inc., 2002 ; Tous droits réservés
Fisher et Fisher Regulators sont des marques qui appartiennent à Fisher Controls International, Inc. Le logo Emerson est une marque de commerce et une marque de service de Emerson Electric Co.
Toutes les autres marques sont la propriété de leur détenteur respectif.
Les renseignements contenus dans cette publication sont présentés uniquement à titre informatif et, bien que tout ait été fait pour assurer leur exactitude, ils ne doivent pas être interprétés
comme des garanties, expresses ou tacites, en ce qui concerne les produits ou services décrits ici ou leur usage ou applicabilité. Nous nous réservons le droit de modifier ou d’améliorer
la conception ou les spécifications de ces produits à n’importe quel moment, sans préavis.

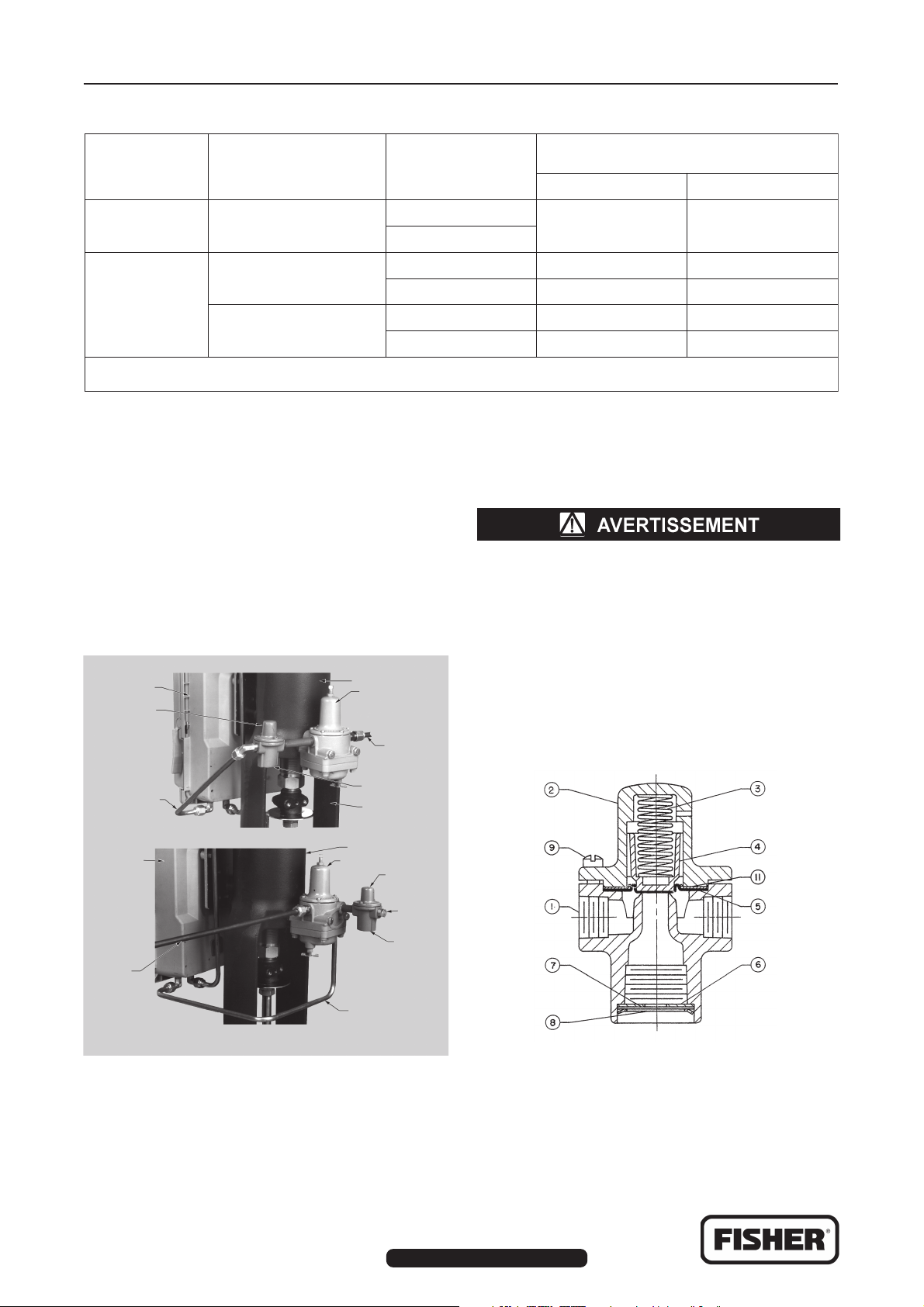

Figure 1. Orientations d’installation typiques
ACTUATOR YOKE
TYPE 67AFR
REGULATOR
TUBING FOR
INSTRUMENT
SUPPLY PRESSURE
TYPE H800
RELIEF VALVE
PIPE PLUG (MAY
ALSO BE
OPTIONAL
GAUGE)
VENT
CONNECTION
26A9059-B
A2908
Figure 2. Soupape de sûreté de type H800
Pour toute information, contacter Fisher Controls, International :
Aux États-Unis (800) 588-5853 – En dehors des États-Unis (972) 542-0132
France – (33) 23-733-4700
Singapour – (65) 770-8320
Mexique – (52) 57-28-0888
Imprimé aux États-Unis.
