Installasjonsanvisning
Norsk – Mai 2002
Type ACE95jr
Innledning
Denne installasjonsanvisningen inneholder anvisninger for
installering, oppstart og justering. For å få tilsendt en kopi av
brukerhåndboken, kontakt ditt lokale Fisher salgskontor eller din
salgsrepresentant. Brukerhåndboken finnes også på
www.FISHERregulators.com. For ytterligere informasjon, se:
Type ACE95jr tank-forseglende ventil, brukerhåndbok (formular
5666, D10274X012).
P.E.D. kategori
Dette produktet kan brukes som sikkehetstilbehør med trykkutstyr
i følgende kategorier i henhold til direktivet om trykkutstyr 97/23/
EF. Ytterligere anvendelsesområder som ikke omfattes av
direktivet er også mulig ved bruk av god fagteknisk skikk i samsvar
med nedenstående tabell.
ESLERRØTSTKUDORP REIROGETAKEPYTEKSÆV
)"1-2/1(52-51NDkkiksksinketgafdoG1
Spesifikasjoner
Størrelse og type endekobling
DN 15 (1/2”): NPT, NPT x 1” tankflens, eller CL150 RF
DN 25 (1”): NPT, CL150 RF, sanitærflens
Maksimum driftstrykk
13,8 bar (200 psig)
Maksimum utløpstrykk
1,4 bar (20 psig)
Maksimum driftstrykk
103 mbar (1,5 psig)
Utløpstrykkområder
-1,2 til -12 mbar (-5” til -0.5” w.c.), -2 til 2 mbar (-1” til 1”
w.c.), 1,2 til 12 mbar (0,5” til 5” w.c.), 10 til 25 mbar (4” til
10” w.c.), 20 til 36 mbar (8” til 15” w.c.), og 34 til 103 mbar
(0.5 til 1,5 psig)
Utprøvet testtrykk
Alle trykk belasted komponenter er tested og godkjent i
henhold til Direktiv 97/23/EC - Tillegg 1, seksjon 7.4
Temperaturområde
Nitril (NBR):
Fluorelastomer:
EPDM (FDA):
FFKM:
-7 til 82°C (-29 til 180°F)
-7 til 100°C (-29 til 212°F)
-7 til 100°C (-29 til 212°F)
(1)
i innløp
(1)
(hus)
(1)
i utløp
(1)
(1)
-18 til 100°C (0 til 212°F)
Det kan oppstå personskade, skade på utstyr eller
lekkasje som en følge av væskeutslipp, og deler
som er utsatt for trykk kan eksplodere hvis
kontrollventilen utsettes for overtrykk eller
installeres i omgivelser hvor vedlikhold ikke kan
utføres innenfor de begrensninger som er angitt
i avsnittet om spesifikasjoner, eller hvor
omgivelsene overskrider angitte forhold for
tilhørende rørkonstruksjoner eller rørkoblinger.
For at slike skader skal unngås, sørg for
anretninger for trykkutslipp eller
trykkbegrensning anvendes (i henhold til
godkjente retningslinjer, bestemmelser eller
standarder) for å forhindre at bruksomgivelsene
overskrider begrensningene.
I tillegg kan fysisk skade på kontrollventilen
resultere i personskade og skade på eiendom
som følge av væskeutslipp. For å unngå slike
skade, installer kontrollventilen på et sikkert sted.
Rens alle rørledninger før kontrollventilen installeres. Kontroller
at kontrollventilen ikke er skadet eller har samlet opp
fremmedelementer under forsendelse. For NPT-deler, påfør
rørforbinding rundt hanngjengene på rørene. For flensede deler,
bruk godkjente ledningpakninger og godkjente rør- og boltemetoder.
Installer kontrollventilen i ønsket posisjon, hvis ikke annet er angitt.
Påse at flyten gjennom ventilen er i samme retning som indikert på
pilen på ventilen.
Merk
Det er viktig at kontrollventilen installeres slik at luftehullet
i fjærhuset ikke blokkeres på noe tidspunkt. For
installasjoner utendørs, må kontrollventilen plasseres
utenom kjøretøystrafikk og slik at vann, is og andre
fremmedelementer ikke kan komme i kontakt med fjærhuset
gjennom luftehullet. Unngå å plassere kontrollventilen i
omgivelser hvor væsker kan renne ned på den, og påse
at den befinner seg over sannsynlig snønivå.
Beskyttelse mot overtrykk
De anbefalte trykkgrensene er inngravert på kontrollventilens
navneplate. Det er behov for en form for beskyttelse mot overtrykk
hvis det faktiske trykket i innløpet overskrider angitt maksimum
driftstrykk i utløpet. Beskyttelse mot overtrykk må også ivaretas
hvis kontrollventilens innløp er større enn det forsvarlige
driftstrykket på nedstrømsutstyret.
Drift av kontrollventilen under maks driftstrykk utelukker ikke
mulighet for skade fra eksterne kilder eller forurensingspartikler i
ledningen. Kontrollventilen skal inspiseres for skade etter enhver
overtrykkssituasjon.
Installering
Kun kvalifisert personell skal installere, bruke eller
utføre vedlikehold på en kontrollventil.
Kontrollventiler skal installeres, brukes og
vedlikeholdes i samsvar med internasjonale og
godkjente retningslinjer og bestemmelser, samt
i henhold til anvisninger fra Fisher.
Hvis kontrollventilen lekker væske eller hvis en
lekkasje utvikles i systemet, må vedlikehold
utføres. Farlige situasjoner kan oppstå ved å
unnlate å ta kontrollventilen ut av bruk
øyeblikkelig.
1. Trykk/temperaturbegrensningene i denne installasjonsanvisningen og gjeldende
standarder eller retningslinjer for begrensninger, må ikke overskrides.
www.FISHERregulators.com
Oppstart
Kontrollventilen er fabrikkinnstilt til ca. midtpunktet av fjærområdet
eller angitt trykk. Dette innebærer at det kan være behov for
førstegangsjustering for å oppnå ønsket resultat. Etter riktig
installering og justering av sikkerhetsventiler, kan
avstengingsventiler for oppstrøm og nedstrøm åpnes forsiktig.
Justering
For å endre utløpstrykket. Fjern lukkehetten eller løsne
låsemutteren og vri justeringsskruen mot høyre for å øke
utløpstrykket, eller vri mot venstre for å minske trykket. Overvåk
utløpstrykket med en testtrykkmåler under justeringen. Sett på
plass lukkehetten eller stram låsemutteren for å opprettholde
ønsket innstilling.
D102774XNOR
Type ACE95jr
Ta ut av bruk (stenge ned)
41
42
For å unngå personskade som en følge av et
plutselig utslipp av trykk, må kontrollventilen
isoleres fra trykk før demontering.
Deleliste
Nøkkel Beskrivelse
1 Hette
2 Justeringsskrue
3Låsemutter
4 O-ring
5Fjærsete
6 Luftehull
7Fjærhus
8 Avstandsfjær
9 Pakning
10 Membranplate (øvre)
11 Membran (hoved)
12 Pakning (aktuator)
13 Låsemutter, membran
14 O-ring
15 Membranbolt
16 O-ring
18 Hus
27 Pakning (deksel/aktuator)
28 Sikringsskive
29 Maskinskrue med sekskanthode
30 Aktuatorhus
31 Sekskantmutter
33 Aktuatorhus
36 Fjær
37 Stempel
38 Rullemembran
Nøkkel Beskrivelse
39 O-ring
41 O-ring
42 Føringsstift
47 Skive
48 Membranplate (nedre)
52 Mantel
162 Nedre avstandsfjær
7
5
52
39
38
37
36
1
DETALJTEGNING AV
2
3
4
HOVEDVENTIL
10
11
47
33
8
6
29
31
28
30
28
9
29
27
29
13
48
14
15
16
E0621
162
LOKALISER FORDYPNING I HUS FOR
RULLEMEMBRANKULE
18

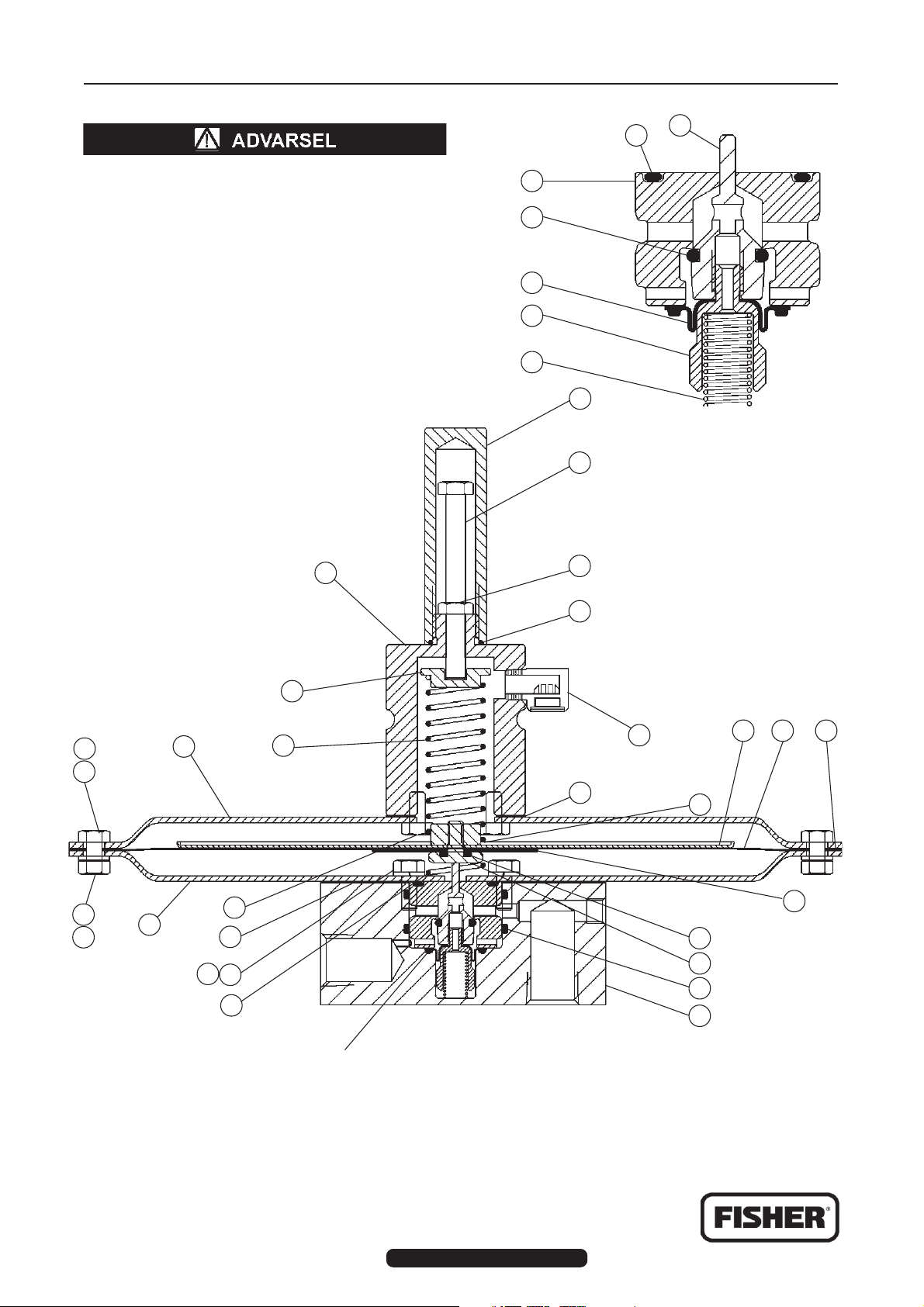

Figur 1. Type ACE95jr tank-forseglende ventil
©Fisher Controls International, Inc., 2002; Alle rettigheter forbeholdt
Fisher og Fisher Regulators er varemerker som eies av Fisher Controls International, Inc. Emerson-logoen er varemerke og servicemerke til Emerson Electric Co.
Alle andre varemerker tilhører de respektive eiere.
Innholdet i denne utgaven er kun til informasjon, og selv om alt er gjort for å sikre nøyaktighet, må det ikke oppfattes som garantier, eksplisitte eller underforståtte, for produkter eller tjenester som beskrives her,
bruk eller bruksområder. Vi forebeholder oss retten til å endre og forbedre konstruksjoner eller spesifikasjoner av nevnte produkter uten foregå ende varsel.
Kontakt Fisher Controls, International for informasjon:
I USA (800) 588-5853 - Utenfor USA (972) 542-0132
Frankrike - (33) 23-733-4700
Singapor - (65) 770-8320
Mexico - (52) 57-28-0888
Printed in U.S.A.
www.FISHERregulators.com
