Installationsvejledning
Dansk – Maj 2002
Type ACE95jr
Indledning
Denne installationsvejledning giver instruktioner om installation,
start og justering. Ønsker De en kopi af denne instruktionsmanual,
kan De rette henvendelse til den lokale Fisher forhandler eller
repræsentant, eller se en kopi på www.FISHERregulators.com.
Nærmere information kan indhentes hos:
Instruktionsmanual, type ACE95jr, beskyttelsesgasventil (formular
5666, D10274X012).
Kategori for trykbærende udstyr (P.E.D.)
Dette produkt kan bruges som et sikkerhedstilbehør til trykudstyr i de
følgende kategorier under direktiv 97/23/EF, Trykbærende udstyr.
Det kan også bruges udenfor direktivet for trykbærende udstyr ved
hjælp af praksis om lydteknik (SEP) iht. tabellen nedenfor.
NOISNEMIDTKUDORPREIROGETAKEPPURGEKSÆV
)hcni-1-2/1(52-51NDPES1
Specifikationer
Dimension og slutforbindelsestype
DN 15 (1/2-inch): NPT, NPT x 1-inch tankflange, eller
CL150 RF
DN 25 (1-inch): NPT, CL150 RF, sanitetsflange
Maksimale arbejdstilgangstryk
13,8 bar (200 psig)
Maksimalt (hus) udløbstryk
1,4 bar (20 psig)
Maksimalt arbejdsudløbstryk
103 mbar (1.5 psig)
Udløbstrykområder
-1,2 til -12 mbar (-5 til -0.5-in. vandsøjle), -2 til 2 mbar (-1
til 1-in. vs), 1,2 til 12 mbar (0.5 til 5-in. vs), 10 til 25 mbar
(4 til 10-in. vs), 20 til 36 mbar (8 til 15-in. vs), og 34 til 103
mbar (0.5 til 1.5 psig)
(1)
(1)
(1)
(1)
Prøvetryk
Alle trykbærende dele er blevet testet i henhold til Direktiv
97/23/EC -Annex 1, Sektion 7.4
Temperaturkapaciteter
Nitril (NBR):
fluorelastomer:
EPDM (FDA):
FFKM:
-29 til 82° C (-20 til 180°F)
-18 til 100° C (0 til 212°F)
-29 til 100° C (-20 til 212°F)
-29 til 100° C (-20 til 212°F)
(1)
Installation
installeret hvor jobforholdene kan overstige
begrænsningerne angivet i afsnittet
Specifikationer, eller hvor forholdene overstiger
klassificeringer for de tilstødende rør eller
rørforbindelser, kan det resultere i personskade,
materiel skade, lækager med udstrømmende
væske, eller brud på trykkomponenter.
For at undgå sådanne personskader eller
materielle skader, skal der anskaffes
trykaflastnings- eller
trykbegrænsningsanordninger (som krævet under de gældende forordninger, regulativer eller
standarder), således at jobforholdene kan holdes
indenfor de afsatte grænser.
Beskadigelse af regulatoren kan ligeledes
medføre personskade og materiel skade på grund
af udstrømmende væske. Regulatoren skal
installeres på et sikkert sted for at undgå ulykker
af denne art.
Rens rørsystemet inden regulatoren installeres og se efter, at
regulatoren ikke har taget skade eller har opsamlet
fremmedlegemer under transporten. På NPT-elementer skal der
smøres pakningsfedt på rørets hangevind. På flange-elementer
skal der bruges passende pakninger og godkendte rørføringsog boltningsmetoder. Installér regulatoren i den ønskede stilling
medmindre andet er specificeret, men vær sikker på at
gennemstrømningen i elementet foregår i den retning, der er
indikeret med pilen på elementet.
Bemærk
Det er vigtigt, at regulatoren installeres således, at
ventilationshullet i fjederhuset aldrig blokeres. Ved installation udendørs bør regulatoren placeres på afstand af
kørende trafik og således, at vand, is og andre
fremmedlegemer ikke kan komme ind i fjederhuset gennem
ventilationshullet. Undgå at placere regulatoren under
tagrender eller nedløbsrør, og sørg for at den er placeret
højere end et muligt snelag.
Beskyttelse mod overtryk
De anbefalede trykbegrænsninger er stemplet på regulatorens
navneplade. Der er brug for en slags overtryksbeskyttelse, hvis
det egentlige tilgangstryk overstiger funktionens maksimale
nominelle værdi for udløbstrykket. Der bør også være
overtryksbeskyttelse, hvis regulatorens tilgangstryk er større end
det sikre arbejdstryk for nedstrømsudstyr.
Regulatorfunktion under de maksimale trykbegrænsninger
udelukker ikke muligheden for beskadigelse fra eksterne årsager
eller affald i rørledningen. Regulatoren bør undersøges for evt.
skader efter hvert overtryk.
Kun kvalificerede folk bør installere eller efterse
en regulator. Regulatorer skal installeres, betjenes
og vedligeholdes i overensstemmelse med både
internationale og andre gældende forordninger og
regulativer, samt instruktioner fra Fisher.
Hvis regulatoren har væske i udluftningen, eller
der er opstået lækage i systemet, er det tegn på at
systemet skal efterses. Tages regulatoren ikke
omgående ud af brug, kan der opstå en kritisk
situation.
Hvis denne regulator har overtryk, eller er
1. Tryk- og temperaturbegrænsningerne i denne installationsvejledning og enhver
gældende standard eller regulativ begrænsning må ikke overskrides.
www.FISHERregulators.com
Start
Regulatoren er fra fabrikken indstillet til det omtrentlige midtpunkt
af fjederens rækkevidde eller det forlangte tryk, så en
begyndelsesjustering kan blive nødvendig for at få de ønskede
resultater. Nå r installationen er rigtigt udfø rt og
aflastningsventilerne er justeret korrekt, åbnes opstrøms- og
nedstrømsspærreventilerne langsomt.
Justering
Når udløbstrykket skal ændres, skal lukkedækslet fjernes eller
låsemøtrikken løsnes, og justeringsskruen drejes med uret for at
øge udløbstrykket eller mod uret for at sænke trykket. Brug et
måleinstrument til at overvåge udløbstrykket under justeringen.
Sæt lukkedækslet på igen eller stram låsemøtrikken således at
den ønskede indstilling bevares.
D102774XDAN
Type ACE95jr
Tage ud af drift (Afbrydelse)
41
42
Regulatoren skal udelukkes fra alt tryk inden
den skilles ad, så man undgår personskader fra
et pludseligt trykudslip.
Reservedelsliste
Tegn Beskrivelse
1Hætte
2 Justeringsskrue
3Låsemøtrik
4 O-ring
5 Fjedersæde
6 Ventilationshul
7 Fjederhus
8 Fjederområde
9 Pakning
10 Membranplade (øvre)
11 Membran (hoved)
12 Pakning (aktivator)
13 Membrans låsemøtrik
14 O-ring
15 Membranbolt
16 O-ring
18 Hus
27 Pakning (top/aktivator)
28 Låseskive
29 Maskinskrue m/sekskanthoved
30 Aktivatorhus
31 Sekskantmøtrik
33 Aktivatorhus
36 Fjeder
37 Stempel
38 Rullemembran
Tegn Beskrivelse
39 O-ring
41 O-ring
42 Pitotrør
47 Flad spændskive
48 Membranplade (nedre)
52 Bur
162 Nedre fjederområde
7
5
52
39
38
37
36
1
DETALJER AF HOVEDVENTIL
2
3
4
10
11
47
33
8
6
29
31
28
30
28
9
29
27
29
13
14
15
16
E0621
162
FIND RILLE I HUSET TIL DEN
RULLEMEMBRANKUGLE
18

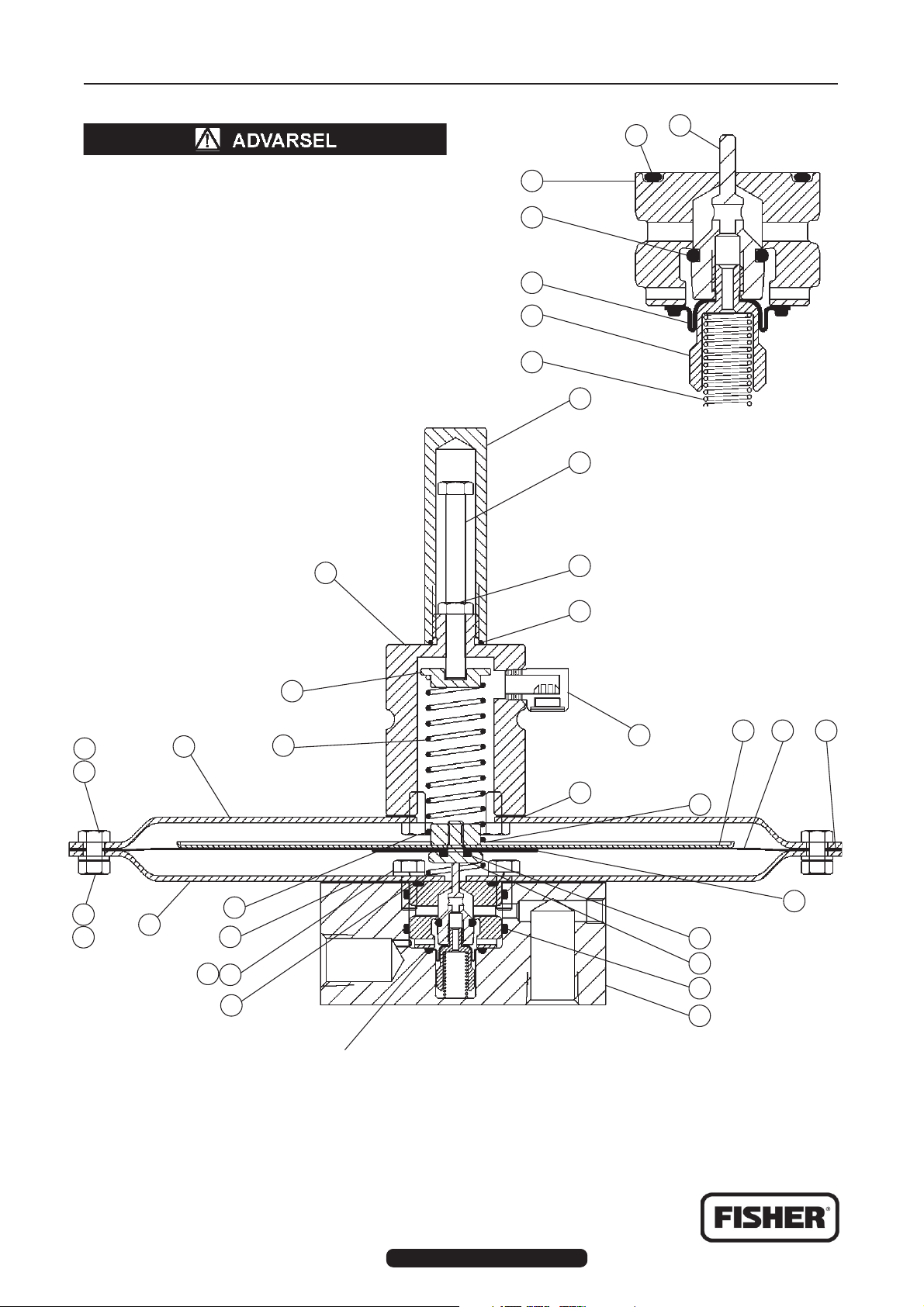

Figur 1. Beskyttelsesgasventil, type ACE95jr
