Guía de instalación
D103097XESP
Español – February 2004
Serie 67CS y 67CFS
Introducción
Esta guía de instalación proporciona las instrucciones de instalación,
arranque y ajuste. Para recibir una copia del manual de instrucciones,
comuníquese con la oficina de ventas o el representante de ventas
de Fisher en su localidad, o vea una copia en
www.FISHERregulators.com. Para más información, consulte:
Manual de instrucciones para modelos serie 67C, formulario 5469,
D102601X012.
Categoría según Directriz de Equipos bajo
Presión (P.E.D.)
Este producto puede usarse como accesorio de seguridad para
equipos bajo presión según las categorías siguientes de la
Directriz de Equipos bajo Presión 97/23/EC. También puede usarse
fuera de los límites de la Directriz de Equipos bajo Presión usando
prácticas seguras de ingeniería (SEP) según lo indicado en la
tabla siguiente.
OTCUDORPLEDOÑAMATSAIROGETACODIUQÍLEDOPIT
).ni4/1(6NDPES1
Especificaciones
Tamaño de cuerpo y estilo de conexión
DN 6 (1/4 in.) NPT roscada
Presión máxima de entrada (capacidad del
cuerpo)
Presión máxima de salida
(1)
Serie 67CFS: 17,2 bar (250 psig)
Serie 67CS: 27,6 bar (400 psig)
(1)
3,4 bar (50 psig) sobre el valor de presión de salida
Presión de prueba
Todos los componentes encargados de retener la presión
han sido sometidos a ensayo de acuerdo a la Directiva 97/
23/EC-Anexo 1, Sección 7.4
Rangos de presiones de salida
0 a 1,4 bar (0 a 20 psig)
0 a 2,4 bar (0 a 35 psig)
0 a 4,1 bar (0 a 60 psig)
0 a 8,6 bar (0 a 125 psig)
0 a 10,3 bar (0 a 150 psig)
Capacidades de temperatura
Nitrilo (NBR): -40 a 82°C (-40 a 180°F)
(1)
(1)
Instalación
El regulador sólo debe ser instalado o mantenido
por personal debidamente calificado. Los
reguladores deben instalarse, utilizarse y
mantenerse según lo indicado en los códigos y
reglamentos internacionales y locales, y en las
instrucciones de Fisher.
Si el regulador tiene escapes de fluido, o si se
producen fugas en el sistema, esto indica que se
requiere mantenimiento. Si el regulador no se pone
fuera de servicio inmediatamente, se puede crear
una condición peligrosa.
1. No se deben exceder los límites de presión/temperatura indicados en esta guía de
instalación y en toda norma o código aplicable.
Se pueden causar lesiones personales, daños al
equipo o fugas debido al escape del fluido o a la
rotura de piezas que llevan fluidos a presión si este
regulador se somete a presiones excesivas, o si se
lo instala en condiciones de trabajo que exceden los
límites dados en la sección de especificaciones, o si
las condiciones exceden los límites nominales de la
tubería adyacente o sus conexiones.
Para evitar este tipo de lesiones y daños, instale
dispositivos de alivio o limitación de presión (según
lo exijan los códigos, reglamentos o normas del
caso) para impedir que las condiciones de trabajo
excedan los límites del equipo.
Además, si el regulador sufre daños físicos, se
pueden causar lesiones personales y daños a la
propiedad como resultado del escape del fluido. Para
evitar tales tipos de lesiones y daños, instale el
regulador en un lugar seguro.
La válvula de alivio interna de los reguladores serie
67C no ofrece protección completa contra
sobrepresión. La válvula de alivio interna está
diseñada para fugas menores del asiento solamente.
Limpie todas las tuberías antes de instalar el regulador y compruebe
que el regulador no haya sufrido daños ni ha acumulado materiales
extraños durante el transporte. Para los cuerpos con roscas NPT,
aplique pasta selladora a las roscas macho. En los cuerpos
embridados, instale empaquetaduras apropiadas y utilice prácticas
aprobadas de conexión y empernado de tuberías. Instale el
regulador en la posición que se desee, salvo indicación contraria,
pero verifique que el material fluya a través del cuerpo en el sentido
indicado por la flecha estampada en el mismo.
Nota
Es importante instalar el regulador de modo tal que el agujero
de ventilación de la caja del resorte no quede obstruido en
ningún momento. Para las instalaciones a la intemperie,
coloque el regulador alejado del tránsito de vehículos y en
una posición tal que impida que agua, hielo y otros materiales
extraños entren a la caja del resorte por el agujero de
ventilación. Evite colocar el regulador debajo de aleros o
tubos de descarga, y cerciórese que quede por encima del
nivel probable de acumulación de nieve.
Protección contra sobrepresión
Los límites recomendados de presión se encuentran estampados
en la placa de identificación del regulador. Se requiere algún tipo
de protección contra sobrepresión si la presión real de entrada
excede el valor nominal máximo de presión de salida de trabajo.
También se debe proporcionar protección contra sobrepresión si
la presión de entrada del regulador es mayor que la presión de
trabajo seguro del equipo instalado aguas abajo.
El hecho de que el regulador funcione a niveles de presión por
debajo de los límites máximos no excluye la posibilidad de daños
causados por fuentes externas o desperdicios en la línea.
Inspeccione el regulador en busca de daños después de toda
condición de sobrepresión.
Arranque
El regulador se ha ajustado en la fábrica aproximadamente al
punto medio del recorrido del resorte, o al valor de presión
solicitado, de modo que puede ser necesario hacer un ajuste
inicial para obtener los resultados deseados. Una vez que se ha
completado la instalación de modo correcto y después de ajustar
las válvulas de alivio debidamente, abra lentamente las válvulas
de corte colocadas aguas arriba y aguas abajo.
D102601XESP
www.FISHERregulators.com
Serie 67CS y 67CFS
Ajuste
Para cambiar la presión de salida, quite la tapa de cierre o suelte
la contratuerca y gire el tornillo de ajuste en sentido horario para
aumentar la presión de salida, o en sentido contrahorario para
reducirla. Compruebe la presión de salida con un manómetro de
prueba durante el ajuste. Vuelva a colocar la tapa de cierre o
apriete la contratuerca para mantener el ajuste al nivel deseado.
Puesta fuera de servicio (parada)
Para evitar las lesiones personales causadas por
la liberación repentina de fluidos a presión, aísle
el regulador de toda presión antes de intentar
el desarmado.
0.50
OD
(12,7)
DIAMETRO EXTERIOR
DE ESPACIADOR
0.25
(6,35)
0.32
ID
(8,12)
ANCHO Y DIAMETRO INTERIOR
DE ESPACIADOR
ESPACIADOR
B2697

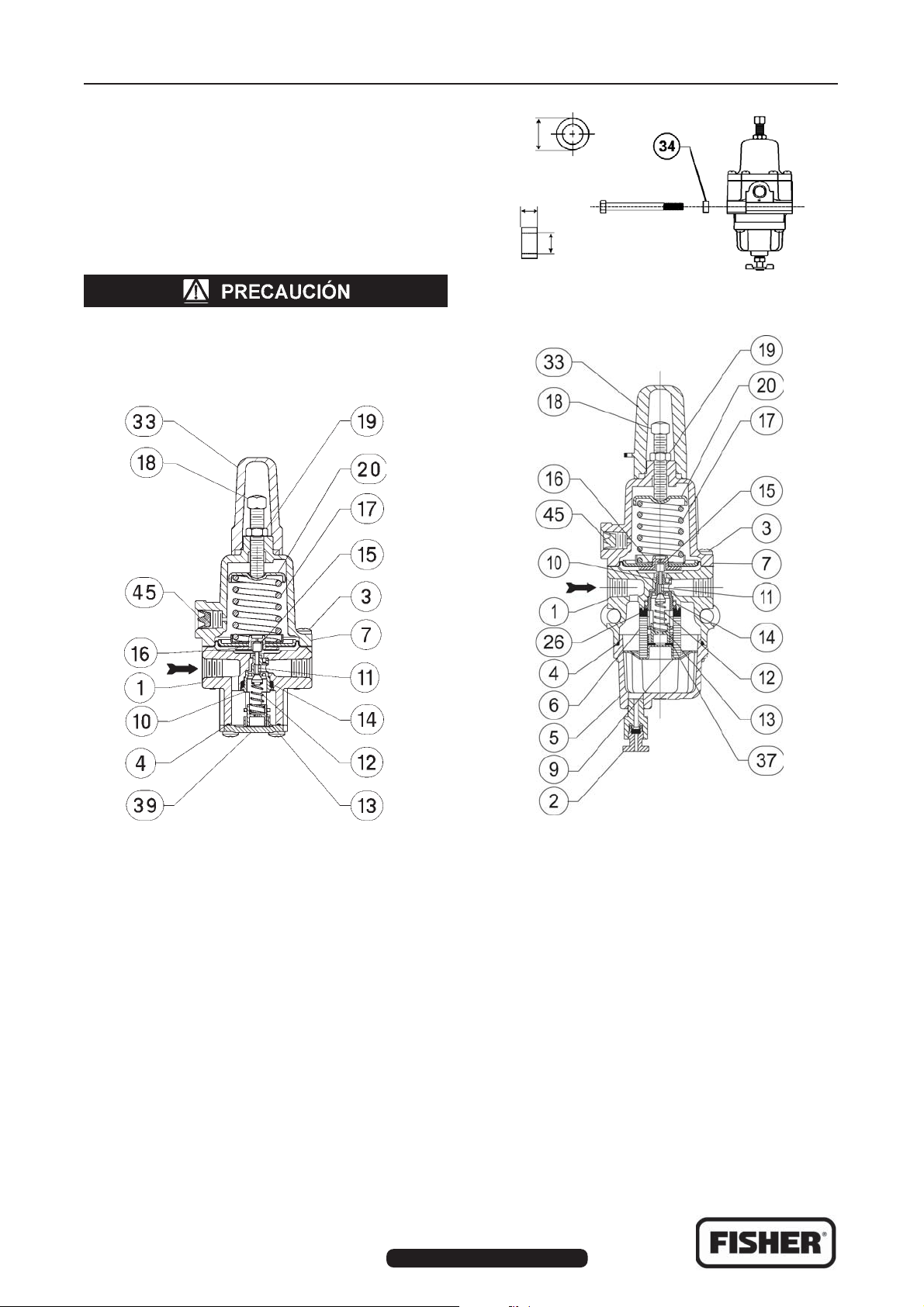

Figura 2. Tipos 67CFS y 67CFSR Diámetro e instalación del
espaciador
40C1728
GE03521
Figura 1. Diagrama de conjunto del Tipos 67CS y 67CSR
Lista de piezas Tipos 67CS y 67CSR
Clave Descripción
1 Cuerpo
3 Tornillo embridado
(1)
4
Anillo “O”
7 Caja de resorte
(1,2)
10
Cartucho de válvula
(1,2)
Tapón de válvula
11
(1,2)
Resorte de válvula
12
(1,2)
13
Retenedor de válvula
(1,2)
Anillo “O”
14
1. Repuesto recomendado
2. El conjunto del cartucho de la válvula incluye los artículos 10, 11, 12, 13, 14 y 15.
©Fisher Controls International, Inc., 2002; Reservados todos los derechos
Fisher y Fisher Regulators son marcas comerciales pertenecientes a Fisher Controls International, Inc. El logotipo Emerson es una marca comercial y una marca de servicio de Emerson Electric Co.
Las demás marcas son propiedad de sus respectivos dueños.
El contenido de esta publicación se ofrece con fines informativos solamente, y si bien se han agotado todos los esfuerzos posibles para asegurar la precisión de la información, ésta no debe
entenderse como garantía expresa o implícita en cuanto a los productos y servicios aquí descritos, ni su uso o idoneidad para una aplicación particular. Nos reservamos el derecho de
modificar o mejorar los diseños y especificaciones de estos productos en cualquier momento, sin previo aviso.
Clave Descripción
(1,2)
15
Asiento blando
(1)
Conjunto de diafragma
16
17 Resorte
18 Tornillo de ajuste
19 Contratuerca
20 Asiento de resorte superior
33 Tapa de cierre
39 Bottom Plate
45 Vent Screen
Figura 3. Diagrama de conjunto del Tipos 67CFS y 67CFSR
Lista de piezas Tipos 67CFS y 67CFSR
Clave Descripción
1 Cuerpo
2 Válvula de vaciado
3 Tornillo embridado
(1)
Anillo “O”
4
5 Cavidad de goteo
(1)
6
Elemento del filtro
7 Caja de resorte
9 Retenedor de filtro
(1,2)
Cartucho de válvula
10
(1,2)
Tapón de válvula
11
(1,2)
12
Resorte de válvula
(1,2)
13
Retenedor de válvula
Clave Descripción
(1,2)
14
Anillo “O”
(1,2)
15
Asiento blando
(1)
Conjunto de diafragma
16
17 Resorte
18 Tornillo de ajuste
19 Contratuerca
20 Asiento de resorte superior
(1)
Empaquetadura del filtro
26
33 Tapa de cierre
34 Espaciador
37 Thrust Washer
45 Vent Screen
