Installasjonsanvisning
Norsk – December 2003
67C og 67CF serie
Innledning
Denne installasjonsanvisningen inneholder anvisninger for
installering, oppstart og justering. For å få tilsendt en kopi av
brukerhåndboken, kontakt ditt lokale Fisher salgskontor eller
din salgsrepresentant. Brukerhåndboken finnes også på
www.FISHERregulators.com. For ytterligere informasjon, se:
Type 67C serie brukerhåndbok, formular 5469,
D10260X012.
P.E.D. kategori
Dette produktet kan brukes som sikkehetstilbehør med
trykkutstyr i følgende kategorier i henhold til direktivet om
trykkutstyr 97/23/EF. Ytterligere anvendelsesområder som
ikke omfattes av direktivet er også mulig ved bruk av god
fagteknisk skikk i samsvar med nedenstående tabell.
ESLERRØTSTKUDORPREIROGETAKEPYTEKSÆV
)"4/1(6NDkkiksksinketgafdoG1
Spesifikasjoner
Størrelse på hus og endekoblingstype
DN 6 (1/4”) NPT gjenget
Maksimum innløpstrykk (husets nominelle
kapasitet)
Maksimum utløpstrykk
(1)
17,2 bar (250 psig)
(1)
3,4 bar (50 psig) over innstillingen for utløpstrykk
Utprøvet testtrykk
Alle trykk belasted komponenter er tested og godkjent
i henhold til Direktiv 97/23/EC - Tillegg 1, seksjon 7.4
Utløpstrykkområder
0 til 1,4 bar (0 til 20 psig)
0 til 2,4 bar (0 til 35 psig)
0 til 4,1 bar (0 til 60 psig)
0 til 8,6 bar (0 til 125 psig)
Temperaturområde
Nitril (NBR):
(1)
(1)
-40 til 82°C (-40 til 180°F)
Installering
Kun kvalifisert personell skal installere, bruke
eller utføre vedlikehold på en kontrollventil.
Kontrollventiler skal installeres, brukes og
vedlikeholdes i samsvar med internasjonale og
godkjente retningslinjer og bestemmelser, samt
i henhold til anvisninger fra Fisher.
Hvis kontrollventilen lekker væske eller hvis en
lekkasje utvikles i systemet, må vedlikehold
utføres. Farlige situasjoner kan oppstå ved å
unnlate å ta kontrollventilen ut av bruk
øyeblikkelig.
Det kan oppstå personskade, skade på utstyr
eller lekkasje som en følge av væskeutslipp, og
deler som er utsatt for trykk kan eksplodere hvis
kontrollventilen utsettes for overtrykk eller
1. Trykk/temperaturbegrensningene i denne installasjonsanvisningen og gjeldende
standarder eller retningslinjer for begrensninger, må ikke overskrides.
installeres i omgivelser hvor vedlikhold ikke kan
utføres innenfor de begrensninger som er angitt
i avsnittet om spesifikasjoner, eller hvor
omgivelsene overskrider angitte forhold for
tilhørende rørkonstruksjoner eller rørkoblinger.
For at slike skader skal unngås, sørg for
anretninger for trykkutslipp eller
trykkbegrensning anvendes (i henhold til
godkjente retningslinjer, bestemmelser eller
standarder) for å forhindre at bruksomgivelsene
overskrider begrensningene.
I tillegg kan fysisk skade på kontrollventilen
resultere i personskade og skade på eiendom
som følge av væskeutslipp. For å unngå slike
skade, installer kontrollventilen på et sikkert sted.
Den interne sikkerhetsventilen i 67C serie
kontrollventiler gir ikke fullgod beskyttelse mot
overtrykk. Den interne sikkerhetsventilen er kun
beregnet for mindre setelekkasjer.
Rens alle rørledninger før kontrollventilen installeres.
Kontroller at kontrollventilen ikke er skadet eller har samlet opp fremmedelementer under forsendelse. For NPTdeler, påfør rørforbinding rundt hanngjengene på rørene.
For flensede deler, bruk godkjente ledningpakninger og
godkjente rør- og boltemetoder. Installer kontrollventilen
i ønsket posisjon, hvis ikke annet er angitt. Påse at flyten
gjennom ventilen er i samme retning som indikert på pilen
på ventilen.
Merk
Det er viktig at kontrollventilen installeres slik at
luftehullet i fjærhuset ikke blokkeres på noe
tidspunkt. For installasjoner utendørs, må
kontrollventilen plasseres utenom kjøretøystrafikk
og slik at vann, is og andre fremmedelementer ikke
kan komme i kontakt med fjærhuset gjennom
luftehullet. Unngå å plassere kontrollventilen i
omgivelser hvor væsker kan renne ned på den, og
påse at den befinner seg over sannsynlig snønivå.
Beskyttelse mot overtrykk
De anbefalte trykkgrensene er inngravert på
kontrollventilens navneplate. Det er behov for en form for
beskyttelse mot overtrykk hvis det faktiske trykket i innløpet
overskrider angitt maksimum driftstrykk i utløpet.
Beskyttelse mot overtrykk må også ivaretas hvis
kontrollventilens innløp er større enn det forsvarlige
driftstrykket på nedstrømsutstyret.
Drift av kontrollventilen under maks driftstrykk utelukker
ikke mulighet for skade fra eksterne kilder eller
forurensingspartikler i ledningen. Kontrollventilen skal
inspiseres for skade etter enhver overtrykkssituasjon.
Oppstart
Kontrollventilen er fabrikkinnstilt til ca. midtpunktet av
fjærområdet eller angitt trykk. Dette innebærer at det kan
være behov for førstegangsjustering for å oppnå ønsket
resultat. Etter riktig installering og justering av
sikkerhetsventiler, kan avstengingsventiler for oppstrøm
og nedstrøm åpnes forsiktig.
D102601XNOR
www.FISHERregulators.com
67C og 67CF serie
Justering
For å endre utløpstrykket. Fjern lukkehetten eller løsne
låsemutteren og vri justeringsskruen mot høyre for å øke
utløpstrykket, eller vri mot venstre for å minske trykket.
Overvåk utløpstrykket med en testtrykkmåler under
justeringen. Sett på plass lukkehetten eller stram
låsemutteren for å opprettholde ønsket innstilling.
T a ut av bruk (stenge ned)
For å unngå personskade som en følge av et
plutselig utslipp av trykk, må kontrollventilen
isoleres fra trykk før demontering.
Type 67CF og 67CFR Deleliste
Nøkkel Beskrivelse
1 Hus
2 Tømmeventil
3 Flensskrue
(1)
4
O-ring
5 Dryppkammer
(1)
6
Filterelement
7 Fjærhus
9 Filterholder
(1,2)
10
Ventilinnsats
(1,2)
11
Ventilplugg
(1,2)
12
Ventilfjær
Nøkkel Beskrivelse
(1,2)
13
Ventilholder
(1,2)
14
O-ring
(1,2)
15
Mykt fjærsete
(1)
16
Membrankomponent
17 Fjær
18 Justeringsskrue
19 Kontramutter
20 Øvre fjærsete
(1)
26
Filterpakning
34 Avstandsstykke
0.50
OD
(12,7)
A VST ANDSSTYKKE, YTRE
DIAMETER
0.25
(6,35)
0.32
ID
(8,12)
AV STANDSSTYKKE, BREDDE
OG INDRE DIAMETER
AVSTANDSSTYKKE
B2697

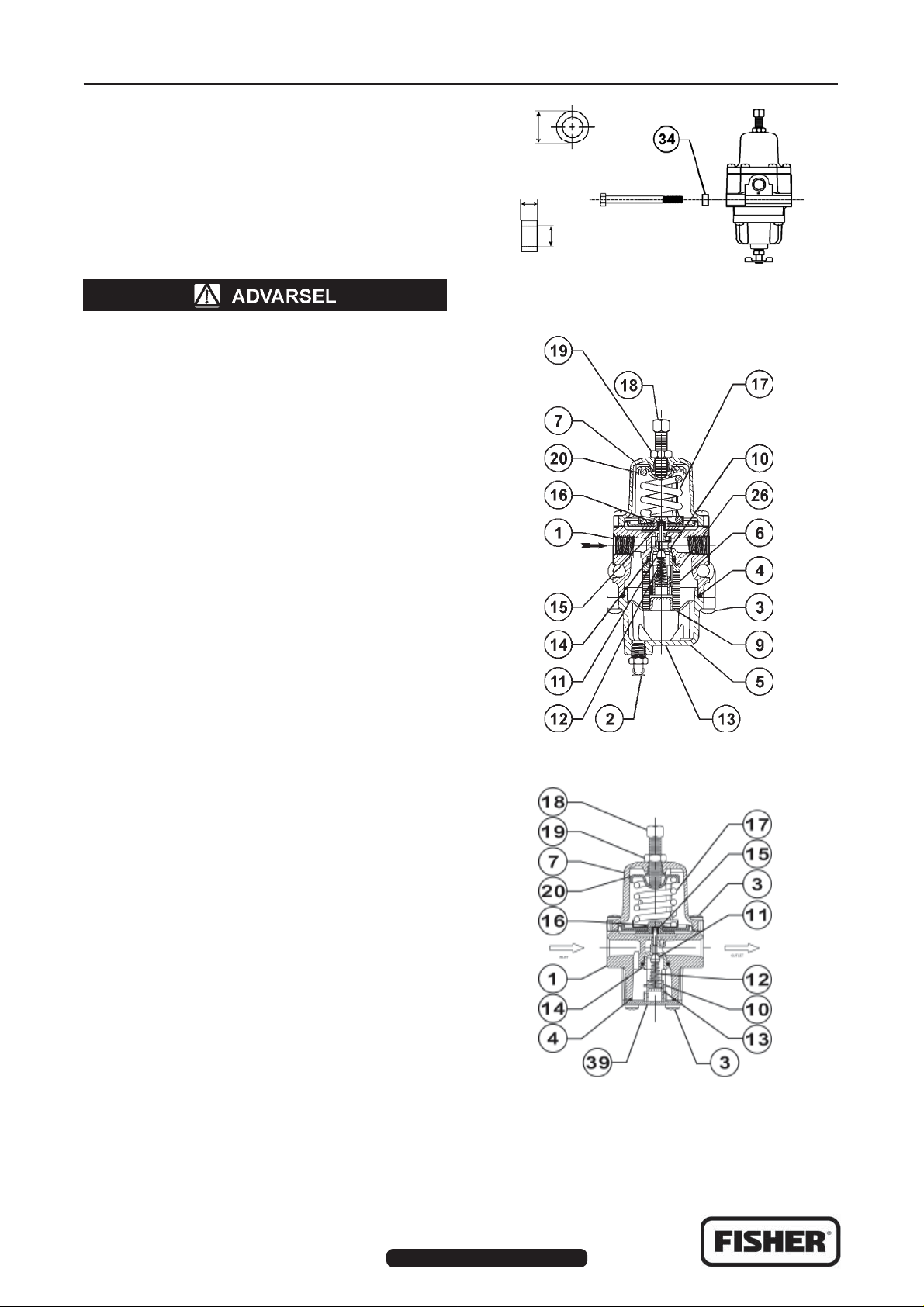

Figur 1. Type 67CF og 67CFR A vstandsstykke, diameter og
installasjon
Type 67C og 67CR Deleliste
Nøkkel Beskrivelse
1 Hus
3 Flensskrue
(1)
4
O-ring
7 Fjærhus
(1,2)
10
Ventilinnsats
(1,2)
11
Ventilplugg
(1,2)
12
Ventilfjær
(1,2)
13
Ventilholder
1. Anbefalt reservedel
2. Ventilinnsats-komponenter omfatter nøklene 10, 11, 12, 13, 14 og 15.
©Fisher Controls International, Inc., 2002, 2003 ; Alle rettigheter forbeholdt
Fisher og Fisher Regulators er varemerker som eies av Fisher Controls International, Inc. Emerson-logoen er varemerke og servicemerke til Emerson Electric Co.
Alle andre varemerker tilhører de respektive eiere.
Innholdet i denne utgaven er kun til informasjon, og selv om alt er gjort for å sikre nøyaktighet, må det ikke oppfattes som garantier, eksplisitte eller underforståtte, for produkter eller tjenester som beskrives her,
bruk eller bruksområder. Vi forebeholder oss retten til å endre og forbedre konstruksjoner eller spesifikasjoner av nevnte produkter uten foregående varsel.
Nøkkel Beskrivelse
(1,2)
14
O-ring
(1,2)
15
Mykt fjærsete
(1)
16
Membrankomponent
17 Fjær
18 Justeringsskrue
19 Kontramutter
20 Øvre fjærsete
39 Bottom Plate
Kontakt Fisher Controls, International for informasjon:
I USA (800) 588-5853 - Utenfor USA (972) 542-0132
Frankrike - (33) 23-733-4700
Singapor - (65) 770-8320
Mexico - (52) 57-28-0888
Printed in U.S.A.
www.FISHERregulators.com
B2693
Figur 2. Type 67CF og 67CFR, montasjetegning
40645
Figur 2. Type 67C og 67CR, montasjetegning
