Asennusopas
Suomi – Toukokuu 2002
Tyyppi 6492
Johdanto
Tässä asennusoppaassa annetaan asennus-,
käyttöönotto- ja säätöohjeet. Jos haluat käyttökäsikirjan,
ota yhteys paikalliseen Fisherin myyntikonttoriin tai
myyntiedustajaan tai tutustu käsikirjaan osoitteessa
www.FISHERregulators.com. Lisätietoja on
seuraavissa julkaisuissa:
Tyypin 92S käyttöohjekirja, lomake 5234, D100637X012.
Painelaitedirektiivin luokka
Tätä tuotetta voidaan käyttää painelaitteiden
turvavarusteena seuraavissa painelaitedirektiivin 97/23/
EY luokissa. Sitä voidaan käyttää myös muissa kuin
painelaitedirektiivin alaisissa laitteissa hyvän teknisen
käytännön mukaisesti alla olevan taulukon mukaan.
OKOKNEETTOUTTAKOULIPPYYTETSEN
)aamuut4/1(6NDPES1
Tekniset tiedot
Suurin sisäänmeno- ja ulostulopaine
Katso taulukkoa 2
Ulostulopaineiden vaihteluväli
Katso taulukkoa 1
Koepaine
Kaikki paineenalaiset kiinnitysosat on testattu
direktiivin 97/23/EC -mukaan. -Liite 1, Osa 7.4
Lämpötilansieto
Valurauta: 208 °C (406 °F), teräs: 260 °C (500 °F)
(1)
Asennus
kansainvälisten ja muiden soveltuvien sääntöjen
ja määräysten sekä Fisherin ohjeiden mukaisesti.
Jos säätimen poistoaukosta tulee nestettä tai
järjestelmä vuotaa, se on merkki huoltotarpeesta.
Jos säädintä ei poisteta käytöstä välittömästi,
seurauksena voi olla vaaratilanne.
Jos säätimeen kohdistuu liian suuri paine tai se
asennetaan paikkaan, jossa käyttöolosuhteet
voivat aiheuttaa sen, että Tekniset tiedot kohdassa mainitut rajoitukset tai viereisten
putkien tai putkiliitosten nimellisarvot ylitetään,
ulos virtaava neste tai paineistettujen osien
halkeaminen voi aiheuttaa tapaturman,
laitevaurioita tai vuodon.
Tällaisten tapaturmien ja vaurioiden estämiseksi
on käytettävä paineenalennus- tai
paineenrajoituslaitteita (asianmukaisten
säännösten, määräysten tai standardien
mukaisesti), jotta käyttöolosuhteet eivät aiheuta
rajoitusten ylittämistä.
Myös säätimen vaurioitumisen yhteydessä ulos
virtaava neste voi aiheuttaa tapaturman tai
omaisuusvahinkoja. Tällaisten tapaturmien ja
vahinkojen estämiseksi säädin on asennettava
turvalliseen paikkaan.
Ennen kuin asennat säätimen, puhdista kaikki putkijohdot
ja varmista, ettei säädin ole vioittunut ja ettei siihen ole
kertynyt roskaa tai muuta asiaankuulumatonta kuljetuksen
aikana. Jos kyseessä on NPT-runko, levitä putkiliitoksen
voitelu-tiivistysainetta putken ulkokierteille. Jos kyseessä
on laipallinen runko, käytä sopivia putkitiivisteitä ja noudata
hyväksyttyjä putkitus- ja pultitustapoja. Asenna säädin
mihin tahansa asentoon, ellei muuta ole neuvottu, mutta
varmista, että virtaus rungon läpi tapahtuu rungossa
olevan nuolen suuntaan.
Säätimen asennuksen tai huollon saa tehdä
ainoastaan asiantunteva henkilö. Säätimet on
asennettava ja niitä on käytettävä ja ylläpidettävä
Taulukko 1. Ulostulopaineiden (säätöpaineiden) vaihteluvälit
-VSUAJHOISE
NILIITTNE
IPPYYT
L2946
H2946
TH2946
14,0-41,0
)6-2(
30,1-43,0
7,1-09,0
1,2-96,0
2,5-7,1
3,01-8,4
9,6-0,1
2,71-5,5
)51-5(
)52-31(
)03-01(
)57-52(
)051-07(
)001-51(
)052-08(
)GISP(rab,ILÄVULETHIAVNEENIAPOLUTSOLU
Taulukko 2. Suurin sisäänmeno- ja ulostulopaine
UTTILLASNIRUUS
IPPYYT
atuarulaV
TH2946---)003(7,02)052(2,71---
H2946)052(2,71)003(7,02)051(3,01
L2946)052(2,71)003(7,02)52(27,1)001(9,6)001(9,6
)GISP(rab,ENIAPONEMNÄÄSIS
iatsäreT
notamutsour
säret
NIRUUS
)GISP(rab,E
On tärkeää, että säädin asennetaan siten, että
jousen kotelossa oleva poistoaukko pysyy aina
esteettömänä. Jos säädin asennetaan ulkotiloihin,
se on sijoitettava pois ajoneuvoliikenteen tieltä ja
niin, ettei vesi, jää tai muu vieras materiaali pääse
poistoaukon kautta jousen koteloon. Säädintä ei
tulisi sijoittaa räystäiden tai syöksytorvien alle.
Varmista myös, että asennuspaikka on
todennäköisen lumenpinnan yläpuolella.
Suojaus ylipaineelta
Suositellut painerajoitukset on merkitty säätimen
nimikilpeen. Jonkinlainen ylipainesuojaus on tarpeen, jos
todellinen sisäänmenopaine on suurempi kuin suurin sallittu
nimellinen ulostulopaine. Ylipainesuojausta tarvitaan myös,
-NIAPÖTTYÄKOLUTSOLU
oknuratuarulaV
ipmeneipnoätsiin
Huomautus:
)GISP(rab,ENIAPOLUTSOLUÄTÄHNIRUUS
notamutsouriat-säreT
oknursäret
nognurniliittnevääpiat)003(7,02
ipmuk,naakumnesajarsutikoul
nognurniliittnevääpiat)052(2,71
ipmuk,naakumnesajarsutikoul
ipmeneipnoätsiin
nognurniliittnevääpiat)003(7,02
ipmuk,naakumnesajarsutikoul
ipmeneipnoätsiin
D103055XFIN
1. Tässä asennusoppaassa annettuja paine- ja lämpötilarajoja ja muita sovellettavien
standardien ja säännösten rajoituksia ei saa ylittää.
www.FISHERregulators.com
Tyyppi 6492
jos säätimen sisääntulopaine on suurempi kuin
poistopuolen laitteiston turvallinen käyttöpaine.
Ulkoisten tekijöiden tai putkistossa olevan roskan
aiheuttama vioittumismahdollisuus on olemassa, vaikka
säädintä käytettäisiinkin sen maksimipainerajoja
pienemmällä paineella. Säätimen mahdollinen vioittuminen
on tarkastettava kaikkien ylipainetilanteiden jälkeen.
Käyttöönotto
Säädin on asetettu tehtaalla noin puoleenväliin jousen
säätöaluetta tai pyydettyyn paineeseen, joten alkusäätö
voi olla tarpeen haluttujen tulosten
aikaansaamiseksi. Kun asennus on
suoritettu ja venttiilit on säädetty oikein,
avaa hitaasti tulo- ja poistopuolen
sulkuventtiilit.
Säätö
Ulostulopainetta säädetään irrottamalla
sulkutulppa tai löysäämällä
lukkomutteria ja kääntämällä sitten
säätöruuvia myötäpäivään
(ulostulopaine suurenee) tai
vastapäivään (ulostulopaine pienenee).
Tarkkaile ulostulopainetta mittarilla
säädön aikana. Aseta sulkutulppa
takaisin tai kiristä lukkomutteri, jotta
haluttu asetus ei muutu.
39A3514
Poistaminen käytöstä (sulkeminen)
Eristä säädin kaikesta paineesta ennen sen
purkamista, jotta paineen äkillinen
purkautuminen ei aiheuta tapaturmaa.
Tyyppien 6492L ja 6492H
osaluettelo
Numero Kuvaus
1 Runko
2 Tulpan ohjain
3 Tulpan jousi
4 Tulppa
5 Istukan rengas
7 Varsi
8 Palkeen pidike
9 Palje
10 Kalvo
11 Jousen alaistukka
12 Ohjausjousi
13 Jousen yläistukka
14 Jousen kotelo
15 Säätöruuvi
16 Kuusiomutteri
17 Kantaruuvi
18 Kalvon tasotiiviste
19 Lyömäruuvi
20 Nimikilpi
24 Kalvolevykokonaisuus
74 Putken tulppa
76 Ilmauksen kuristus
77 Siivilä
78 Kuristusholkki
87 Tiivistealuslaatta

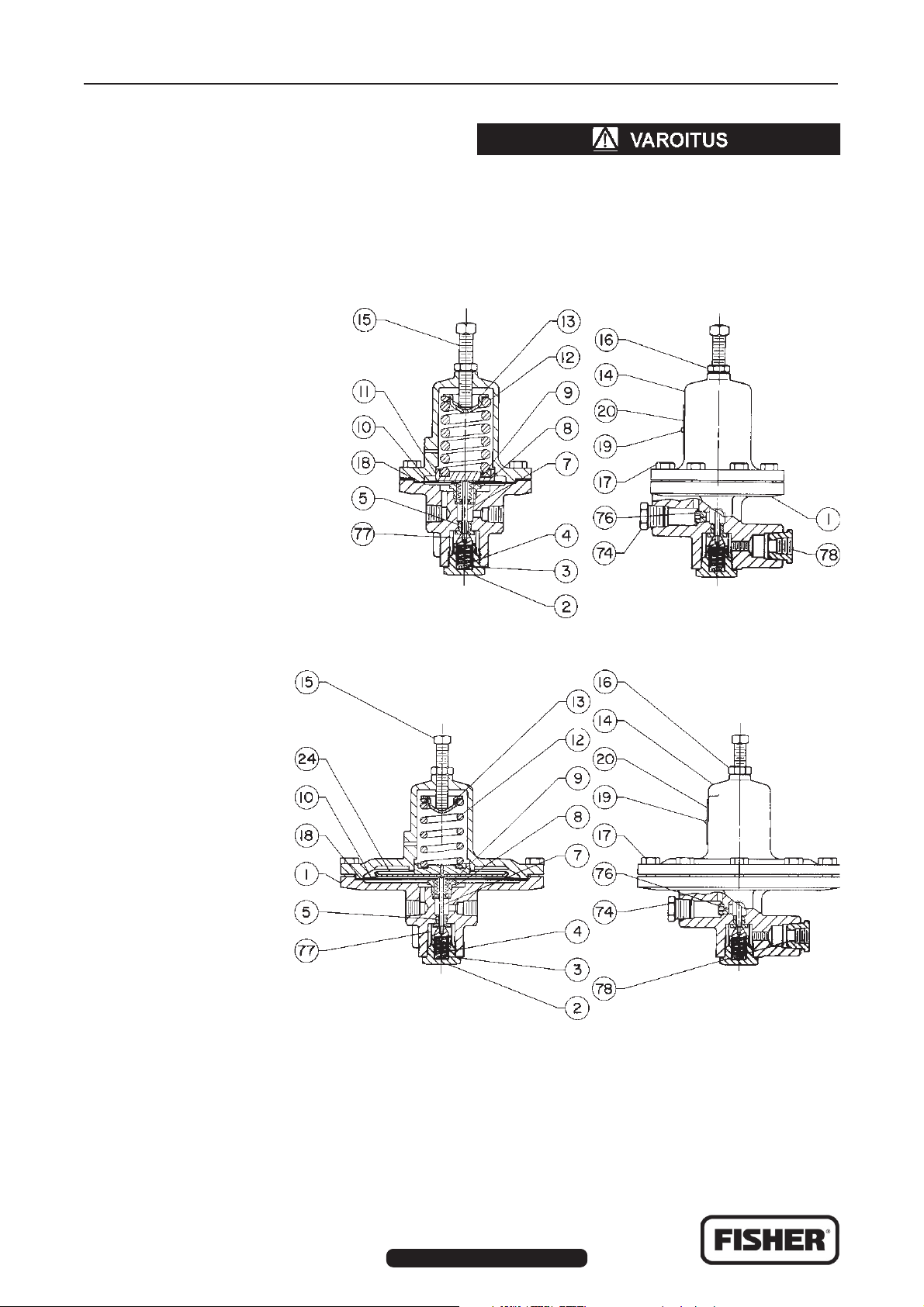

Kuva 1. Tyypin 6492H kokoonpano
39A3515
Kuva 2. Tyypin 6492L kokoonpano
©Fisher Controls International, Inc., 2002. Kaikki oikeudet pidätetään.
Fisher ja Fisher Regulators ovat Fisher Controls International, Inc:n omistamia merkkejä. Emerson-logo on Emerson Electric Co:n tavara- ja palvelumerkki.
Kaikki muut merkit ovat niiden omistajien omaisuutta.
Vaikka tämän julkaisun sisällön tarkkuudesta on pyritty huolehtimaan kaikin tavoin, julkaisun sisältö on tarkoitettu vain tiedoksi eikä sitä pidä tulkita tässä kuvattujen tuotteiden tai palvelujen
eikä niiden käytön tai soveltuvuuden ilmaistuiksi tai konkludenttisiksi takuiksi. Pidätämme oikeuden muuttaa tai parantaa tuotteiden mallia ja teknisiä tietoja milloin tahansa siitä
ilmoittamatta.
