Asennusopas
Suomi – Toukokuu 2002
Tyyppi 6392
Johdanto
Tässä asennusoppaassa annetaan asennus-,
käyttöönotto- ja säätöohjeet. Jos haluat käyttökäsikirjan,
ota yhteys paikalliseen Fisherin myyntikonttoriin tai
myyntiedustajaan tai tutustu käsikirjaan osoitteessa
www.FISHERregulators.com. Lisätietoja on
seuraavissa julkaisuissa:
Tyypin 92C käyttöohjekirja, lomake 5135, D100255X012.
Painelaitedirektiivin luokka
Tätä tuotetta voidaan käyttää painelaitteiden
turvavarusteena seuraavissa painelaitedirektiivin 97/23/
EY luokissa. Sitä voidaan käyttää myös muissa kuin
painelaitedirektiivin alaisissa laitteissa hyvän teknisen
käytännön mukaisesti alla olevan taulukon mukaan.
OKOKNEETTOUTTAKOULIPPYYTETSEN
)hcni-4/1(6NDPES1
Tekniset tiedot
Suurin sisään- ja ulostulopaine
Valurautarakenne: 17 bar (250 psig)
Teräsrakenne: 21 bar (300 psig)
Ulostulopaineiden vaihteluväli
Katso taulukkoa 1
Koepaine
Kaikki paineenalaiset kiinnitysosat on testattu
direktiivin 97/23/EC -mukaan. -Liite 1, Osa 7.4
Lämpötilansieto
Valurautarakenne: 208 °C (406 °F)
Teräsrakenne: 260 °C (500 °F)
(1)
(1)
(1)
Asennus
Säätimen asennuksen tai huollon saa tehdä
ainoastaan asiantunteva henkilö. Säätimet on
asennettava ja niitä on käytettävä ja ylläpidettävä
kansainvälisten ja muiden soveltuvien sääntöjen
ja määräysten sekä Fisherin ohjeiden mukaisesti.
Jos säätimen poistoaukosta tulee nestettä tai
järjestelmä vuotaa, se on merkki huoltotarpeesta.
Jos säädintä ei poisteta käytöstä välittömästi,
seurauksena voi olla vaaratilanne.
Taulukko 1. Ulostulopaineiden vaihteluvälit
ÖTTYÄKNESUOJ
näätnineöttyäkilaamroN
)C°062(F°005
teruusiateniapruuS
F°005ilytalitöpmäl
)C°062(
)GISP(rab
)07-5(8,4-43,0
)051-02(3,01-4,1
)001-51(9,6-30,1
)052-08(2,71-5,5
,ILÄVULETHIAVNEENIAPOLUTSOLU
Jos säätimeen kohdistuu liian suuri paine tai se
asennetaan paikkaan, jossa käyttöolosuhteet
voivat aiheuttaa sen, että Tekniset tiedot kohdassa mainitut rajoitukset tai viereisten
putkien tai putkiliitosten nimellisarvot ylitetään,
ulos virtaava neste tai paineistettujen osien
halkeaminen voi aiheuttaa tapaturman,
laitevaurioita tai vuodon.
Tällaisten tapaturmien ja vaurioiden estämiseksi
on käytettävä paineenalennus- tai
paineenrajoituslaitteita (asianmukaisten
säännösten, määräysten tai standardien
mukaisesti), jotta käyttöolosuhteet eivät aiheuta
rajoitusten ylittämistä.
Myös säätimen vaurioitumisen yhteydessä ulos
virtaava neste voi aiheuttaa tapaturman tai
omaisuusvahinkoja. Tällaisten tapaturmien ja
vahinkojen estämiseksi säädin on asennettava
turvalliseen paikkaan.
Ennen kuin asennat säätimen, puhdista kaikki putkijohdot
ja varmista, ettei säädin ole vioittunut ja ettei siihen ole
kertynyt roskaa tai muuta asiaankuulumatonta kuljetuksen
aikana. Jos kyseessä on NPT-runko, levitä putkiliitoksen
voitelu-tiivistysainetta putken ulkokierteille. Jos kyseessä
on laipallinen runko, käytä sopivia putkitiivisteitä ja noudata
hyväksyttyjä putkitus- ja pultitustapoja. Asenna säädin
mihin tahansa asentoon, ellei muuta ole neuvottu, mutta
varmista, että virtaus rungon läpi tapahtuu rungossa
olevan nuolen suuntaan.
Huomautus:
On tärkeää, että säädin asennetaan siten, että
jousen kotelossa oleva poistoaukko pysyy aina
esteettömänä. Jos säädin asennetaan ulkotiloihin,
se on sijoitettava pois ajoneuvoliikenteen tieltä ja
niin, ettei vesi, jää tai muu vieras materiaali pääse
poistoaukon kautta jousen koteloon. Säädintä ei
tulisi sijoittaa räystäiden tai syöksytorvien alle.
Varmista myös, että asennuspaikka on
todennäköisen lumenpinnan yläpuolella.
Suojaus ylipaineelta
Suositellut painerajoitukset on merkitty säätimen
nimikilpeen. Jonkinlainen ylipainesuojaus on tarpeen, jos
todellinen sisäänmenopaine on suurempi kuin suurin
sallittu nimellinen ulostulopaine. Ylipainesuojausta
tarvitaan myös, jos säätimen sisääntulopaine on
suurempi kuin poistopuolen laitteiston turvallinen
käyttöpaine.
Ulkoisten tekijöiden tai putkistossa olevan roskan
aiheuttama vioittumismahdollisuus on olemassa, vaikka
säädintä käytettäisiinkin sen maksimipainerajoja
pienemmällä paineella. Säätimen mahdollinen
vioittuminen on tarkastettava kaikkien ylipainetilanteiden
jälkeen.
1. Tässä asennusoppaassa annettuja paine- ja lämpötilarajoja ja muita sovellettavien
standardien ja säännösten rajoituksia ei saa ylittää.
www.FISHERregulators.com
D103060XFIN
Tyyppi 6392
Käyttöönotto
Säädin on asetettu tehtaalla noin puoleenväliin jousen
säätöaluetta tai pyydettyyn paineeseen, joten alkusäätö
voi olla tarpeen haluttujen tulosten aikaansaamiseksi.
Kun asennus on suoritettu ja venttiilit on säädetty oikein,
avaa hitaasti tulo- ja poistopuolen sulkuventtiilit.
Säätö
Ulostulopainetta säädetään irrottamalla sulkutulppa tai
löysäämällä lukkomutteria ja kääntämällä sitten
säätöruuvia myötäpäivään (ulostulopaine suurenee) tai
vastapäivään (ulostulopaine pienenee). Tarkkaile
ulostulopainetta mittarilla säädön aikana. Aseta
sulkutulppa takaisin tai kiristä lukkomutteri, jotta haluttu
asetus ei muutu.
Poistaminen käytöstä (sulkeminen)
Eristä säädin kaikesta paineesta ennen sen
purkamista, jotta paineen äkillinen
purkautuminen ei aiheuta tapaturmaa.
Tyypin 6392 osaluettelo
Numero Kuvaus
1 Esiohjausventtiilin runko
2 Jousen kotelo
3 Aukko
4 Venttiilin tulppa
5 Venttiilin tulpan ohjain
6 Varsikokonaisuus
7 Kalvo
8 Kalvon tasotiiviste
9 Jousen alaistukka
10 Varren ohjaimen holkki
11 Venttiilin tulpan jousi
12 Siivilä
13 Ohjausjousi
14 Jousen yläistukka
15 Vastamutteri
16 Säätöruuvi
17 Kantaruuvi
18 Nimikilpi
19 Lyömäruuvi
26 Venttiilin tulpan hattu
E0100
16A1520-B

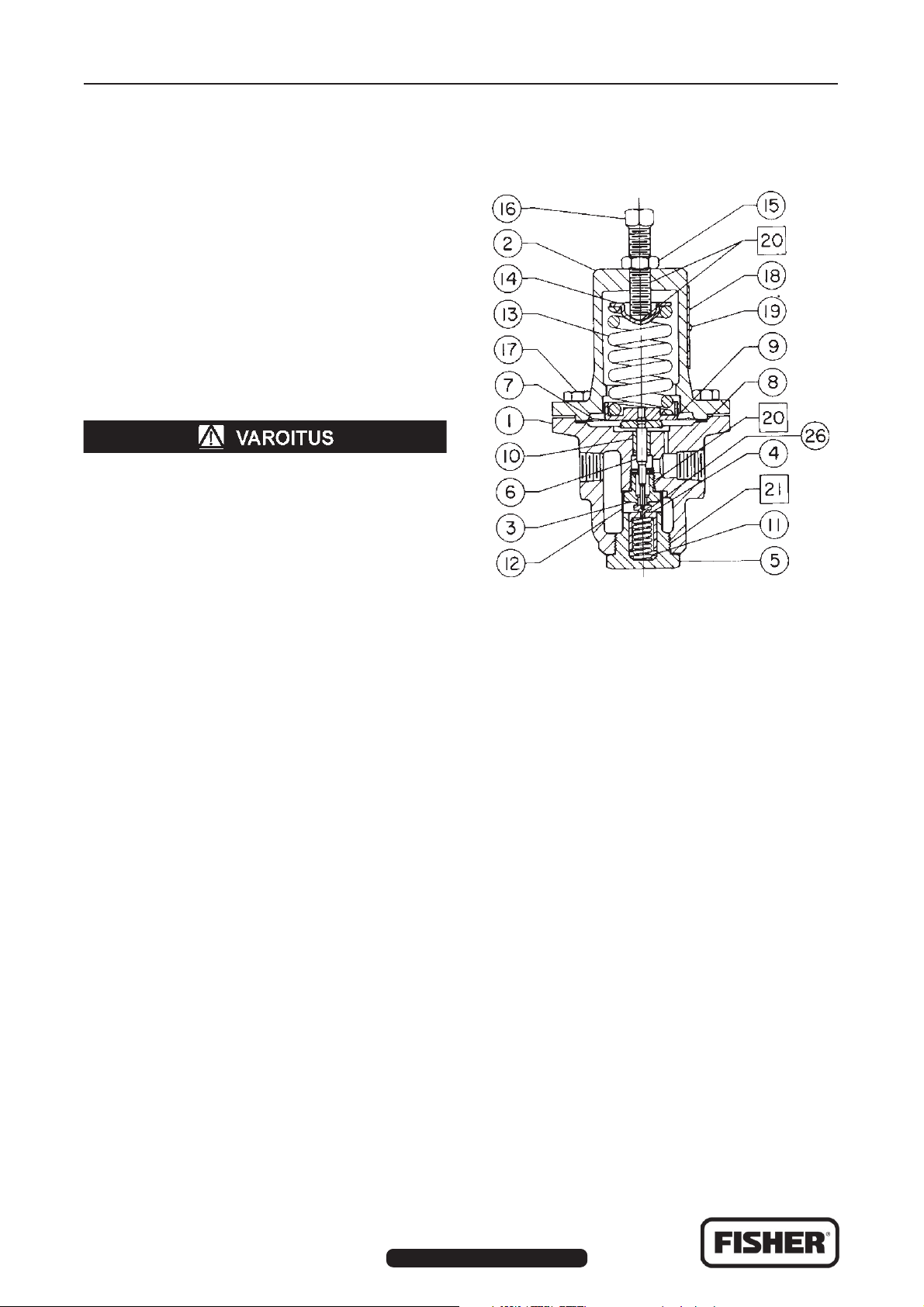

Kuva 1. Tyypin 6392 kokoonpano
