Installasjonsveiledning
Norsk – Mai 2002
Type 627F
Innledning
Denne installasjonsveiledningen inneholder anvisninger
for installasjon, oppstart og justering. Ta kontakt med
nærmeste salgskontor eller salgskonsulent for Fisher for
å motta en brukerhåndbok, eller les brukerhåndboken på
www.FISHERregulators.com. Slå opp i følgende
dokument hvis du trenger ytterligere opplysninger:
Brukerhåndbok for type 627F, skjema 5282,
D101545X012.
PED-kategori
Dette produktet kan brukes som sikkerhetstilbehør til
trykkpåkjent utstyr i følgende kategorier under direktiv 97/
23/EØF Forskrift om trykkpåkjent utstyr. Produktet kan også
brukes utenom direktivet om trykkpåkjent utstyr ved å følge
trygg konstruksjonspraksis i henhold til tabellen nedenfor.
ESLERRØTSTKUDORPREIROGETAKEPYTEKSÆV
)hcni-1,4/3(52,02NDPES
)hcni-2(05NDII
1
Spesifikasjoner
Ventilhusstørrelser
DN 20, 25 eller 50 (0,75, 1 eller 2 tommer)
Endekoplingstyper
DN 20 (0,75 tommer): NPT
DN 25 eller 50 (1 eller 2 tommer): NPT; ANSI
klasse 300RF eller 600RF med flens
Maksimalt innløps- og differensialtrykk
Se tabell 1
Minimalt differensialtrykk
Aktuatorfjær for lavt differensialtrykk
0,34 til 2,4 bar (5 til 35 psig):
2,4 til 6,9 bar (35 til 100 psig):
Aktuatorfjær for høyt differensialtrykk
0,34 til 2,4 bar (5 til 35 psig):
2,4 til 6,9 bar (35 til 100 psig):
Maksimalt nødutløpstrykk
17,2 bar (250 psig)
Utløpstrykk
0,34 til 2,4 bar (5 til 35 psig)
2,4 til 6,9 bar (35 til 100 psig)
Utprøvet testtrykk
Alle trykk belasted komponenter er tested og godkjent
i henhold til Direktiv 97/23/EC - Tillegg 1, seksjon 7.4
Temperaturtoleranse
-29 til 82 °C (-20 til 180 °F)
1. Trykk-/temperaturgrensene i denne installasjonsveiledningen og andre gjeldende
begrensninger i henhold til standarder eller lovgivning må ikke overskrides.
(1)
(1)
(1)
(1)
0,69 bar (10 psi)
1,4 bar (20 psi)
1,4 bar (20 psi)
1,4 bar (20 psi)
(1)
Installasjon
En regulator skal bare installeres og vedlikeholdes
av kvalifisert personell. Regulatorer skal
installeres, drives og vedlikeholdes i samsvar
med internasjonale og gjeldende lover og
forskrifter samt anvisninger fra Fisher.
Hvis væske eller gass slippes ut av regulatoren
eller det oppstår lekkasje i systemet, skal det
utføres service på regulatoren. Det kan oppstå
en faresituasjon hvis regulatoren ikke settes ut
av drift umiddelbart.
Det kan oppstå personskade, skade på utstyr
eller lekkasje på grunn av væske eller gass som
lekker ut, eller at deler som er under trykk
sprekker hvis det oppstår overtrykk i regulatoren,
regulatoren installeres under driftsforhold som
kan overstige grensene som er angitt under
Spesifikasjoner, eller driftsforholdene overstiger
klassifiseringen for tilstøtende rør eller
rørforbindelser.
Unngå personskade og skade på utstyr ved å
installere trykkutløsende eller trykkbegrensende
enheter (som påkrevd i henhold til gjeldende lov,
forskrift eller standard) for å unngå at
driftsforholdene overstiger fastsatte grenser.
Dessuten kan fysisk skade på regulatoren
forårsake personskade og skade på utstyr på
grunn av væske eller gass som slippes ut. Unngå
personskade og skade på utstyr ved å installere
regulatoren på et trygt sted.
Rengjør alle rørledninger før regulatoren installeres.
Kontroller også at regulatoren ikke er skadet, og at det
ikke har samlet seg fremmedlegemer i regulatoren under transport. Smør gjengetetningsmiddel på
hannrørgjengene på NPT-regulatorene. Bruk egnede
flenspakninger og godkjente framgangsmåter ved
rørinstallasjon og bolting for flenstyper. Installer
regulatoren på ønsket sted, med mindre annet er angitt.
Påse at gjennomstrømningen skjer i den retningen som
er angitt med pil på regulatoren.
Merk
Det er viktig å installere regulatoren slik at luftehullet i
fjærkassen aldri blokkeres. Ved utendørsinstallasjon
skal regulatoren plasseres i god avstand fra
kjøretøytrafikk. Plasser regulatoren slik at vann, is og
andre fremmedlegemer ikke kan slippe inn i
fjærkassen gjennom luftehullet. Unngå å plassere
regulatoren under møner og takrenner og påse at den
står høyere enn det forventede snønivået.
Tabell 1. Maksimalt innløps- og differensialstrykk
,ESLERRØTSTROP
)REMMOT(mm
)8/1x8/3(2,3x5,9
)4/1x8/3(4,6x5,9
)8/3(5,9
)2/1(7,21
9,6
9,6
9,6
1,4
kkyrtspølnnitlamiskaMkkyrtlaisnereffidtlamiskaMkkyrtspølnnitlamiskaMkkyrtlaisnereffidtlamiskaM
)001(
)001(
)001(
)06(
)GISP(rab,)TEGRAFVLØS(
KKYRTLAISNEREFFIDTVALROFRÆJFDEVOH
9,6
)001(
9,6
)001(
9,6
)001(
1,4
)06(
www.FISHERregulators.com
)GISP(
2,71
)052(
2,71
)052(
2,71
)052(
6,8
)521(
2,71
2,71
2,71
6,8
rab,)DØR(KKYRTLAISNEREFFIDTYØHROFRÆJFDEVOH
)052(
)052(
)052(
)521(
D101545XNOR
Type 627F
Beskyttelse mot overtrykk
De anbefalte trykkgrensene er stemplet på typeskiltet på
regulatoren. Beskyttelse mot overtrykk er nødvendig hvis
innløpstrykket overstiger maksimumsgrensene for
utløpstrykk under drift. Beskyttelse mot overtrykk er også
nødvendig hvis innløpstrykket i regulatoren er større enn
det sikre driftstrykket for utstyr som står etter regulatoren.
Drift av regulatoren under maksimumsgrensene for trykk
utelukker ikke at det kan oppstå skade på grunn av
eksterne faktorer eller fremmedlegemer i røret.
Regulatoren skal alltid inspiseres med tanke på skade
etter at den har vært under overtrykk.
Oppstart
Regulatoren er fabrikkinnstilt til ca. midtpunktet på
fjærrekkevidden eller til forespurt trykk. Det kan derfor være
nødvendig å justere den for å oppnå ønskede resultater.
Åpne avstengningsventilene før og etter regulatoren
langsomt etter at installasjonen er fullført og
avlastningsventilene er justert på riktig måte.
Justering
Endre utløpstrykket ved å ta av lokket eller løsne låsemutteren
og vri justeringsskruen mot høyre for å øke utløpstrykket eller
mot venstre for å redusere trykket. Overvåk utløpstrykket med et
testinstrument mens justeringen utføres. Sett på lokket eller
stram låsemutteren for å opprettholde den ønskede innstillingen.
Sette ut av drift (avstengning)
For å unngå personskade som følge av hurtig
trykkutløsning, må regulatoren isoleres fra alt
trykk før demontering.

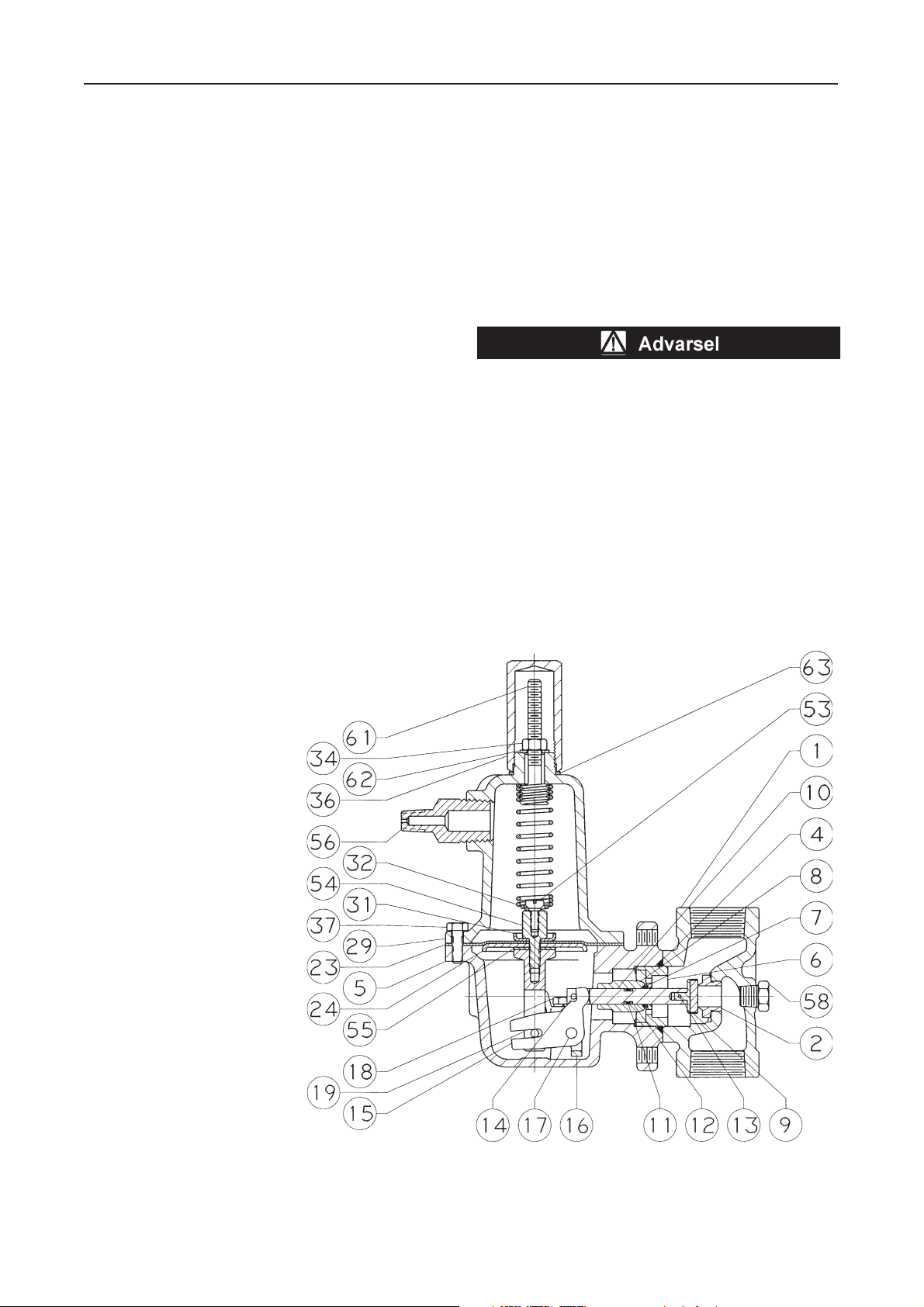

Deleliste for type 627F
Nr. Beskrivelse
1 Ventilhus
2 Port
3 Hodeskrue
4 O-ring for membranhus
5 Membranhus
6 Trykkøkningsenhet
7 O-ring
8 Spindelleder
9 Plate
10 Spindel
11 O-ring for spindel
12 Støttering for spindel
13 Hårnålsklemme
14 Drivbolt
15 Arm
16 Armsikring
17 Armstift
18 Hodeskrue for arm
19 Støtstang
23 Membran
24 Membrantopp
29 Fjærkasse
31 Nedre fjærsete
32 Spenningsfjær
34 Låsemutter
36 Lokk
37 Hodeskrue for fjærkasse
39 Typeskilt
53 Fjærsikring
54 Membrankopling
55 Pakning
56 Reduksjonsnippel
58 Rørplugg
59 Kne
60 Tilførselsrør for styreenhet
61 Bolt for fjærsete
62 Skive
63 Lokkpakning
32B3310-D
Figur 1. Type 627F
