Installationsguide
Svenska – Maj 2002
61-serie
Introduktion
Denna installationsguide tillhandahåller installations-,
idriftsättnings- och justeringsanvisningar. För ytterligare
information se:
Instruktionshandbok typ 1098-EGR, blankett 5084,
D100339X012, eller instruktionshandbok typ 99, blankett
589, D100260X012, eller gå till Fishers hemsida
www.FISHERregulators.com.
Kategori av tryckutrustningsdirektiv
Den här produkten kan i samband med tryckutrustning
användas som ett säkerhetstillbehör i följande
kategoridirektiv 97/23/EU för tryckutrustning. Den kan
också användas utanför tryckutrustningsdirektivet genom
att använda väl beprövad ingenjörsteknik enligt
nedanstående tabell.
KELROTSTKUDORPREIROGETAKPYTEKSTÄV
)mut4/1(6NDPES1
Specifikationer
Tillgängliga konfigurationer
61L: Lågtrycksledare för 0,02 till 1,38 bar (0,25
till 20 psig) ledvärden
61LD: Lågt tryck, smal ledaravvikelse för 0,02 till
1,38 bar (0,25 till 20 psig)
61LE: Lågt tryck, bred ledaravvikelse för 0,02 till
1,38 bar (0,25 till 20 psig)
61H: Högtrycksledare för 0,69 till 4,48 bar (10 till
65 psig)
61HP: Högtrycksledare för inställda tryck från
1,03 till 20,7 bar (15 till 300 psig)
Maximalt inströmningstryck
61L, 61LE, 61H: 20,7 bar (300 psig)
61LD: 11 bar (160 psig)
61HP: 41,4 bar (600 psig)
Utströmningstryckintervall
61L, 61LD, 61LE: 0,02 till 0,14 bar (0,25 till 2 psig);
0,07 till 0,35 bar (1 till 5 psig); 0,14 till 0,69 bar (2 till
10 psig); 0,35 till 1,03 bar (5 till 15 psig); 0,69 till
1,38 bar (10 till 20 psig)
61H: 0,69 till 4,48 bar (10 till 65 psig)
61HP: 1,03 till 3,10 bar (15 till 45 psig); 2,41 till
6,90 bar (35 till 100 psig); 6,90 till 20,68 bar (100
till 300 psig)
Maximalt fjäderbelastat tryck för tryckbelastning
61L, 61LD, 61LE: 1,7 bar (25 psig)
61H: 5,0 bar (72 psig)
61HP: 6,9 bar (100 psig)
Maximalt provtryck
Alla tryckb ä rande delar har trycktestats enligt direktiv
97/23/EG, Bilaga 1, avsnitt 7.4
Temperaturkapacitet
Nitril/neopren:
Fluorelast
vatten begränsat till 82 °C (180 °F)
1. Trycket/temperaturgränserna i denna installationsguide och alla tillämpliga
standarder eller regelgränser får inte överskridas.
: -18 till 149 °C (0 till 300 °F) varmt
(1)
-40 till 82 °C (-40 till 180 °F)
(1)
(1)
(1)
Installation
Endast kvalificerad personal får installera eller
utföra service på en regulator. Regulatorer ska
installeras, användas och underhållas enligt
internationella tillämpliga regler och
bestämmelser samt Fishers anvisningar.
Om regulatorn släpper ut vätska eller om en läcka
uppstår i systemet måste service utföras på
enheten. Om regulatorn inte tas ur service
omgående kan ett riskfyllt tillstånd uppstå.
Om denna regulator har för högt tryck eller om
den installeras där serviceförhållandena kan
överstiga gränserna som listas i sektionen
Specifikationer, eller om förhållanden överstiger
märkvärdena för angränsande rörledningar eller
rörledningsanslutningar, kan detta leda till person- och utrustningsskada eller läckage som följd
av utströmmande vätska eller splittrade
trycksatta delar.
Undvik dylika skador genom att använda
tryckavlastande eller tryckbegränsande
anordningar (enligt kraven i bestämmelser, regler
eller standarder) för att förhindra att
serviceförhållandena överskrider gränserna.
Dessutom kan skada på regulatorn resultera i
person- och egendomsskada på grund av
utströmmande vätska. För att undvika dylika
skador ska regulatorn installeras på en säker
plats.
Rengör alla rörledningar innan regulatorn installeras och
kontrollera att regulatorn inte har skadats och att inte
främmande material har samlats på enheten under själva
transporten. Applicera ett rörpreparat på skarvrör med
yttergänga för NPT-stommar. Använd passande
ledningspackningar och godkänd rör- och
bultförbandsteknik för flänsade stommar. Installera
regulatorn i önskat läge om inget annat specificeras, men
se till att flödet genom stommen går i samma riktning
som indikeras av pilen på stommen.
Anmärkning
Det är viktigt att regulatorn installeras så att
avloppshålet i fjäderhuset aldrig täpps till. För
installationer utomhus ska regulatorn placeras bort
från fordonstrafik och positioneras så att vatten, is
och andra främmande material inte kan komma in
i fjäderhuset genom ventilen. Undvik att placera
regulatorn under takfot eller stuprännor och se till
att den befinner sig över trolig snönivå.
Övertrycksskydd
De rekommenderade tryckbegränsningarna är stansade
på regulatorns namnplåt. Någon typ av övertrycksskydd
krävs om det verkliga inströmningstrycket överskrider det
maximala märkvärdet för driftsutströmningstrycket.
D400018XSVE
www.FISHERregulators.com
61-serie
Övertrycksskydd ska också finnas på plats om regulatorns
inströmningstryck är större än det säkra arbetstrycket för
nedströmsutrustningen.
Regulatordrift under de maximala tryckgränserna utesluter
inte möjligheten för skada från externa källor eller skräp i
ledningen. Regulatorn ska inspekteras med avseende
på skada efter alla inträffade övertryckstillstånd.
Idriftsättning
Regulatorn har ställts in på fabriken ungefär vid
mittpunkten i fjäderns tryckintervall eller vid det tryck som
begärt. En första justering kan därför bli nödvändig för att
erhålla önskat resultat. Öppna långsamt
avstängningsventilerna såväl uppströms som nedströms
efter korrekt avslutad installation och efter att
övertrycksventilerna har justerats.
Justering
Ändra utströmningstrycket genom att avlägsna
avstängningshatten eller lossa på låsmuttern samt vrida
justerskruven medurs för att öka utströmningstrycket och
moturs för att sänka trycket. Övervaka utströmningstrycket
med en kontrollmanometer under justeringen. Sätt tillbaka
avstängningshatten eller dra åt låsmuttern för att bibehålla
önskad inställning.
Artikelförteckning
Nyckel Beskrivning Nyckel Beskrivning
1 Reläfjäderhus
2 Reläventilskaft
3 Undre skydd
4 Relägaffel
5 Avstängningshattmontering
6 Justerskruv
7 Reglerfjäder
8 Reläöppning
9 Brickhållarmontering
10 Avtappningsöppning
11 Membranmutter
12 O-ringstätning
13 Reläfjäder
14 Övre relämembran
15 Undre relämembran
16 Övre relähuvud
17 Undre relähuvud
18 Fjädersäte
19 Sexkantsmutter
20 Huvudskruv
23 Rörplugg eller ventilmontering
24 Förskruvning
25 Filtermontering
26 Avtappningsventil
27 Namnplåt
28 Packning
30 Rörplugg
33 Handhjul
34 Sexkantsmutter
35 Fjädersäte
40 O-ring
41 Adapter
42 Gaffelhatt
43 Låsbricka
44 Maskinskruv
45 Ventilfjädersäte
46 Huvudskruv
47 Maskinskruv
48 Huvudskruv
50 Drivskruv
51 Membraninsats
52 Undre gaffelhatt
53 Avtappningsplugg
54 Ventilmontering
Urdrifttagning (Avstängning)
Isolera regulatorn från allt tryck innan den
demonteras för att undvika personskada som
förorsakas av plötsligt tryckutsläpp.

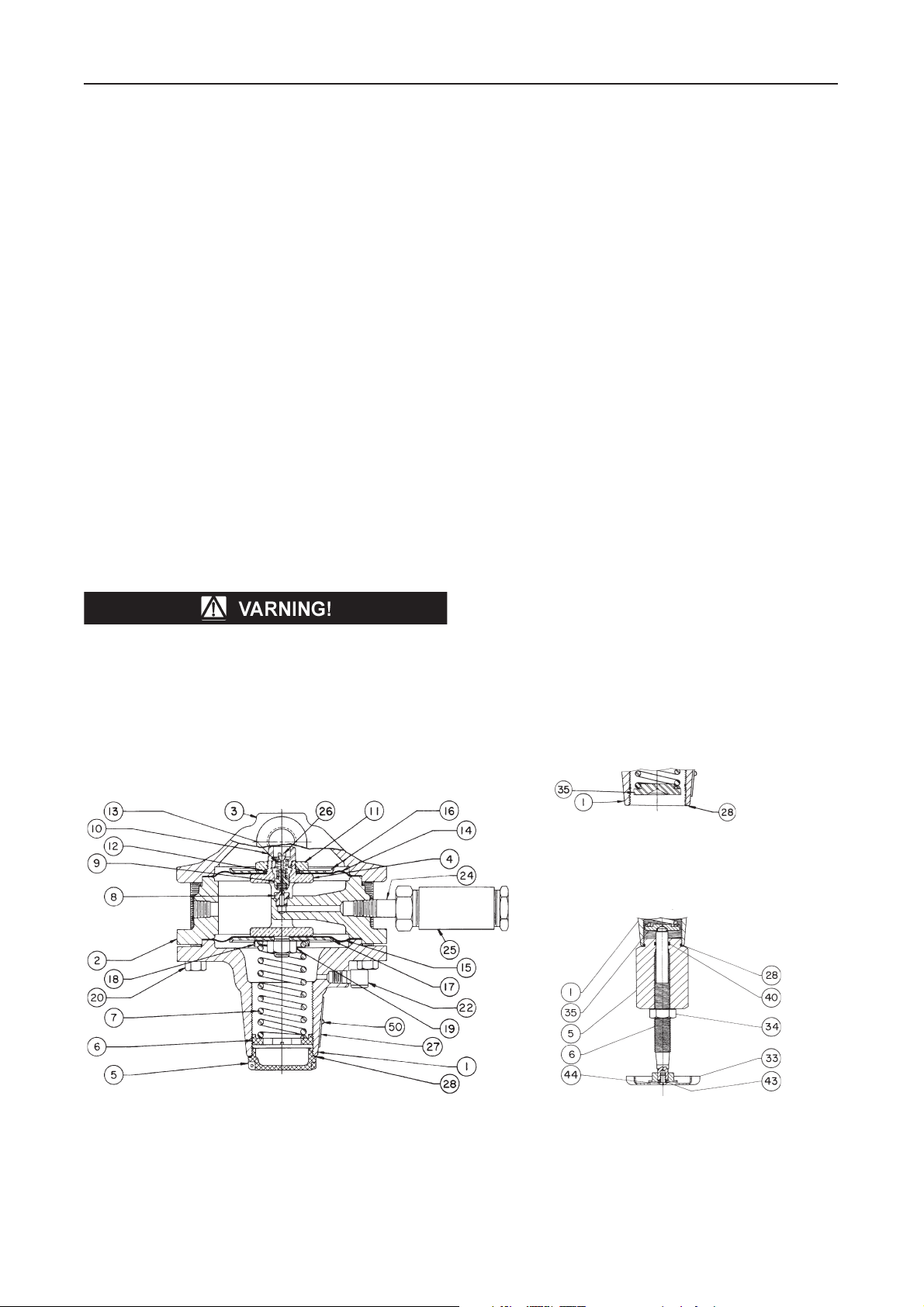

20A6328
DETALJ AV VALFRI TILLSLUTEN
JUSTERSKRUV
20A6326
LEDARE TYPERNA 61L, 61LD OCH 61LE
30A6327
DETALJ AV VALFRITT HANDHJUL
Figur 1. Ledarmonteringar typerna 61L, 61LD och 61LE
