Guida per l'installazione
Italiano – Maggio 2002
Serie 289
Introduzione
Questa guida per l'installazione fornisce le necessarie istruzioni per
l'installazione, la messa a punto e la regolazione. Per ricevere una
copia del manuale di istruzioni, rivolgersi all'Ufficio vendite o al
rappresentante Fisher di zona, oppure consultare il manuale on-line
all'indirizzo www.FISHERregulators.com. Per ulteriori informazioni
consultare:
Manuale di istruzioni dei regolatori Serie 289 (modulo 1724,
D100280X012).
Categoria "Attrezzature a pressione"
Questo prodotto è utilizzabile come apparecchio accessorio di
sicurezza con le attrezzature a pressione previste nelle categorie
specificate dalla Direttiva 97/23CE in materia di attrezzature a
pressione. Inoltre è utilizzabile al di fuori dei valori specificati in tale
direttiva in base alle indicazioni della corretta prassi costruttiva,
secondo la seguente tabella.
OTTODORPLEDIRTEMAIDEIROGETACODIULFIDOPIT
,HH982,L982,U982,A982
)hcni1(52ND-H982e
)hcni2(05ND-H982I
issarpatterroC
avitturtsoc
1
Dati tecnici
Configurazioni disponibili
289A, 289H, 289HH, 289L, 289U
Diametri corpo e tipi di attacco
Tipi 289A e 289U: filettati NPT DN 6 (1/4 inch)
Tipo 289H: filettati NPT DN 25 or 50 (1 inch or 2 inch)
Tipo 289HH: filettati NPT DN 25 (1 inch)
Tipo 289L: filettati NPT DN 20 or 25 (3/4 inch or 1 inch)
Massima pressione di entrata tollerabile
Tipo 289A: 3,1 bar (45 psig)
Tipo 289H (DN 25 [1 inch]): 6,9 bar (100 psig)
Tipo 289H (DN 50 [2 inch]): 1,7 bar (25 psig)
Tipo 289HH: 6,9 bar (100 psig)
Tipo 289L: 0,5 bar (7 psig)
Tipo 289U: 0,69 bar (10 psig)
Pressione della prova di sovraccarico
Tutte le parti in pressione sono state provate in accordo alla
direttiva 97/23/EC - Annex 1, Sezione 7.4
Campi pressioni di regolazione (pressioni prefissate di
intervento)
Intervalli di temperatura
1. Non superare i limiti di pressione/temperatura indicati in questo manuale, né
eventuali limiti previsti da normative o standard applicabili.
2. Questo valore indica la pressione prefissata di intervento più la pressione
accumulata.
(1)
Tipo 289A: da 0,2 a 0,9 bar (3 - 13 psig), da 0,8 a 1,5 bar
(11 - 22 psig)
Tipo 289H (DN 25 [1 inch]): da 69 a 310 mbar (1 - 4.5 psig),
da 0,3 a 1,0 bar (4 - 15 psig), da 0,7 a 1,4 bar (10 - 20 psig),
da 1,0 a 3,4 bar (15 - 50 psig)
Tipo 289H (DN 50 [2 inch]): da 17 a 45 mbar (7 - 18 inch di
colonna d’acqua [c.a.]), da 35 a 155 mbar (0.5 - 2.25 psig),
da 21 a 483 mbar (1.75 - 7 psig), da 0,3 a 0,69 bar (4 - 10
psig)
Tipo 289HH: da 3,1 a 5,2 bar (45 - 75 psig)
Tipo 289L: da 7 a 20 mbar (3 - 8 inch c.a.), da 12 a 45 mbar
(5 - 18 inch c.a.), da 25 a 45 mbar (10 - 18 inch c.a), da 30 a
100 mbar (12 - 40 inch c.a.)
Tipo 289U: da 12 a 62 mbar (5 - 25 inch c.a.), da 50 a 206
mbar (20 inch c.a. a 3 psig)
Elastomeri in nitrile e neoprene:
150 °F)
Fluoroelastomero
disponibile solo sui tipi 289H e 289HH
(1)
da -29 a 66 °C (da -20 a
(1)
: da -7 a 149 °C (da 20 a 300 °F);
(1)(2)
Installazione
Le operazioni di installazione e manutenzione dei
regolatori devono essere eseguite esclusivamente
da personale qualificato. Inoltre, le operazioni di
installazione, uso e manutenzione dei regolatori
devono essere conformi alle normative
internazionali e locali ed alle istruzioni Fisher.
Se dal regolatore fuoriesce del fluido o si verifica
una perdita nell'impianto, intervenire
immediatamente sul regolatore. L'inosservanza di
questa procedura può creare una situazione
potenzialmente rischiosa.
Se il regolatore è sottoposto a pressioni eccessive,
viene installato in un punto in cui le condizioni operative potrebbero superare i limiti indicati nella
sezione o in un'area in cui le condizioni superano i
valori nominali della tubazione o del raccordo
adiacente, si possono verificare infortuni, danni
all'attrezzatura o perdite dovute alla fuoriuscita di
fluido o allo scoppio di componenti sotto pressione.
Per prevenire detti infortuni e danni ed evitare che
le condizioni di esercizio superino i limiti consentiti,
installare dispositivi di sicurezza o limitatori di
pressione (secondo le normative o gli standard
applicabili).
Inoltre, eventuali danni strutturali al regolatore
possono provocare infortuni e danni all'attrezzatura
in seguito alla fuoriuscita di fluido. Per prevenire
detti infortuni e danni, installare il regolatore in
un'area sicura.
Prima di procedere all'installazione del regolatore, pulire tutte le
tubazioni e verificare che il regolatore non presenti danni o corpi
estranei dovuti al trasporto. Per i corpi filettati NPT, applicare un
composto per tubi ai filetti maschi dei tubi. Per i corpi flangiati, usare
guarnizioni, tubazioni e procedure di serraggio adeguate. Installare
il regolatore nella posizione desiderata, se non diversamente
specificato, accertandosi tuttavia che la direzione del flusso
attraverso il corpo corrisponda al senso della freccia indicata sul
corpo stesso.
Nota
Il regolatore deve essere installato in modo da evitare
ostruzioni dell'apertura di sfiato nell'involucro della molla.
In caso di installazione all'aperto, il regolatore va posizionato
lontano dal traffico veicolare e posizionato in modo da
evitare l'infiltrazione di acqua, ghiaccio ed altri corpi estranei
nell'involucro della molla attraverso l'apertura. Non installare
il regolatore sotto grondaie o pluviali ed assicurarsi che
resti al di sopra del manto nevoso previsto.
Riguardo all’installazione delle valvole di sicurezza Tipo 289H, 289HH
e 289L, lo sfiato sull’involucro molla deve rimanere tappato o non
trapanato affinché il tubo pilota funzioni adeguatamente.
Protezione da sovrapressione
La massima pressione d'ingresso dipende dal materiale del corpo
del regolatore e dalla temperatura. Riferirsi a quanto riportato sulla
targhetta per il valore massimo di pressione d'ingresso, Il regolatore
deve essere ispezionato al fine di individuare eventuali danni ogni
qualvolta si verifichino condizioni di sovrapressione.
Le valvole di sfiato o di regolazione della controppressione
Fisher non sono valvole di sicurezza ASME.
Messa a punto
I regolatori sono impostati in fabbrica a circa la metà della corsa della
molla o della pressione richiesta; pertanto, per ottenere i risultati
D100280XITA
www.FISHERregulators.com
Serie 289
desiderati, effettuare una regolazione iniziale. Una volta completata
l'installazione e regolate adeguatamente le valvole di sicurezza, aprire
lentamente le valvole di arresto a monte ed a valle.
Regolazione
Per modificare la pressione di ingresso, rimuovere la calotta di chiusura
oppure allentare il dado di bloccaggio e ruotare la vite di registro in
senso orario per aumentare la pressione regolata, oppure in senso
antiorario per diminuirla. Durante la regolazione, controllare la
pressione di set con un manometro di prova. Per mantenere
l'impostazione desiderata, rimontare la calotta di chiusura oppure
stringere il dado di bloccaggio.
Messa fuori servizio (arresto)
Per evitare infortuni dovuti al rilascio improvviso
di pressione, prima dello smontaggio scollegare
il regolatore dalla linea di pressione.
Riguardo alle valvola di sicurezza Tipo 289H da 2 inch, quando si
passa da un intervallo di pressioni della molla a un altro, si raccomanda
di adoperare un nuovo involucro molla, in modo che la vite di
azionamento arresto corsa sia posizionata correttamente secondo
il corrispondente intervallo di pressioni della molla.
Elenco componenti
N. Denominazione
1 Corpo valvola
2 Involucro molla/Gruppo involucro molla
3 Testa diaframma
4 Sede molla
5 Diaframma/Gruppo diaframma
6 Vite di registro
7 Molla
8 Vite per ferro
9 Schermo
10 Orifizio
11 Dado esagonale
13 Anello elastico
14 Coperchio
15 Guarnizione
16 Targhetta dati tecnici
N. Denominazione
17 Sede molla inferiore
18 Tubo pilota
19 Guarnizione
20 O-ring
21 Base O-ring
22 Rondella O-ring
23 Distanziatore
24 Dado esagonale
25 Stelo di sollevamento
26 Testa diaframma inferiore
27 Rondella
28 Otturatore
29 Vite per ferro
30 O-ring
31 Gruppo guida stelo
38 Guarnizione
BL4063-E

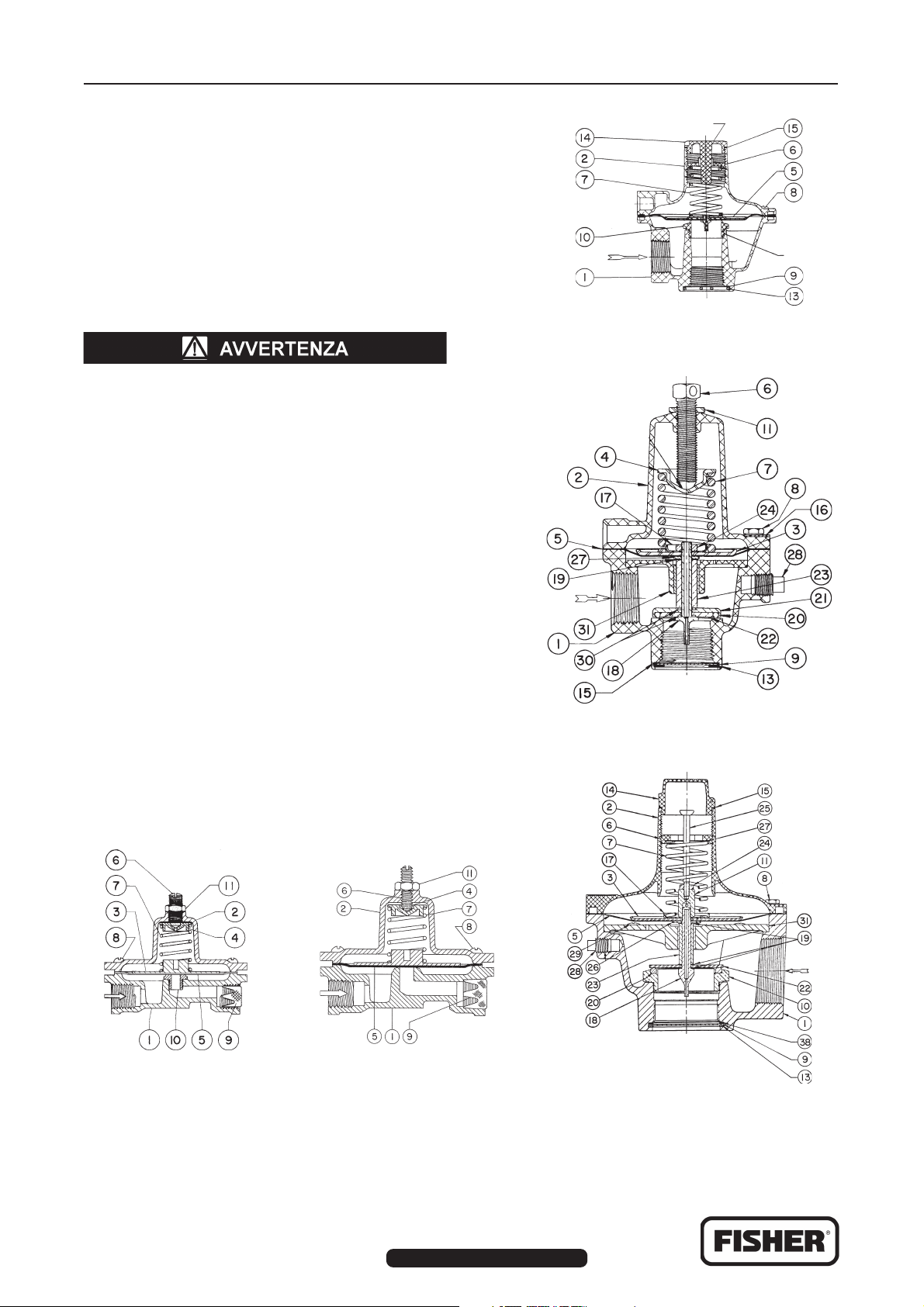

Figura 3. Valvola di sicurezza Tipo
289L
AF8260-F
Figura 4. Esecuzioni tipiche delle valvole di
sicurezza Tipo 289HH e Tipo 289H DN 25 (1 inch)
107444-A
Figura 1. Valvola di
sicurezza Tipo 289A
©Fisher Controls International, Inc., 2002. Tutti i diritti riservati
Fisher e Fisher Regulators sono marchi di fabbrica di proprietà di Fisher Controls International, Inc. Il logo Emerson è un marchio depositato e di servizio di Emerson Electric Co.
Tutti gli altri marchi sono di proprietà dei rispettivi possessori
Questa pubblicazione è a scopo puramente informativo. Sebbene siano state prese tutte le dovute precauzioni per garantire la precisione del contenuto, questo non va interpretato quale garanzia, esplicita o implicita, sui prodotti
o servizi ivi descritti o sul relativo uso o idoneità. Fisher Controls si riserva il diritto di modificare o migliorare, in qualsiasi momento e senza alcun preavviso, il design o i dati tecnici di tali prodotti.
Per ulteriori informazioni, contattare Fisher Controls, International:
Negli USA (800) 588-5853 - Fuori degli USA (972) 542-0132
Francia - (33) 23-733-4700
Singapore - (65) 770-8320
Messico - (52) 57-28-0888
Printed in U.S.A.
18A2816-A
Figura 2. Valvola di
sicurezza Tipo 289U
www.FISHERregulators.com
BE7030-J
Figura 5. Valvole di sicurezza Tipo
289H DN 50 (2 inch)
