Installationsguide
Svenska – Maj 2002
Typ 161EB
Introduktion
Denna installationsguide tillhandahåller installations-,
idriftsättnings- och justeringsanvisningar. För ytterligare
information se:
Instruktionsbok typ EZR, blankett 5468, D102600X012 eller
gå till Fishers hemsida www.FISHERregulators.com.
Kategori av tryckutrustningsdirektiv
Den här produkten kan i samband med tryckutrustning
användas som ett säkerhetstillbehör i följande
kategoridirektiv 97/23/EU för tryckutrustning. Den kan
också användas utanför tryckutrustningsdirektivet genom
att använda väl beprövad ingenjörsteknik enligt
nedanstående tabell.
KELROTSTKUDORPREIROGETAKPYTEKSTÄV
)mut4/1(6NDPES1
Specifikationer
Tillgängliga konstruktioner
Typ 161EB:
utströmningstryck inom intervall 0,34 till 24,2 bar (5 till
350 psig). Ledaren avtappas (utblåses) nedströms
genom avkänningskontrolledningen.
Typ 161EBM:
161EB. Ledarens avtappning (utblåsning) isoleras
från avkänningskontrolledningen. Denna ledare
används i övervakningssystem som kräver en
isolerad ledaravtappning (utblåsning).
Typ 161EBH:
161EB med ett utströmningstryck inom intervallen
17,2 till 48,3 bar (250 till 700 psig).
Typ 161EBHM:
161EBM med ett utströmningstryck inom intervallen
17,2 till 48,3 bar (250 till 700 psig).
Stommens storlek samt utförandetyp av ändanslutning
DN 6 (1/4 tum) NPT
Maximalt inströmningstryck
103 bar (1500 psig)
Maximalt utströmningstryck
52 bar (750 psig)
Utströmningstryckintervall
Typerna 161EB och 161EBM:
psig), 0,69 till 2,8 bar (10 till 40 psig), 2,1 till 5,2 bar
(30 till 75 psig), 4,8 till 9,7 bar (70 till 140 psig), 9,0 till
13,8 bar (130 till 200 psig), 8,3 till 21 bar (120 till 300
psig) och 13,8 till 24,2 bar (200 till 350 psig)
Typerna 161EBH och 161EBHM:
till 450 psig) och 27,6 till 48,3 bar (400 till 700 psig)
Maximalt provtryck
Alla tryckb ä rande delar har trycktestats enligt direktiv
97/23/EG, Bilaga 1, avsnitt 7.4
Temperaturkapacitet
Nitril/neopren:
Fluorelast:
begränsat till 82 °C (180 °F)
1. Trycket/temperaturgränserna i denna installationsguide och alla tillämpliga standarder
eller regelgränser får inte överskridas.
2. Det maximala arbetstrycket för fluorelastmembran är begränsat till 31 bar (450 psig)
Ledare med hög noggrannhet med ett
Övervakningsversionen för ledaren typ
Högtrycksversionen för ledaren typ
Högtrycksversionen för ledaren typ
(1)
(1)
(1)
0,34 till 1,0 bar (5 till 15
17,2 till 31 bar (250
(1)
-40 till 82 °C (-40 till 180 °F)
-18 till 149 °C (0 till 300 °F) varmt vatten
Installation
Endast kvalificerad personal får installera eller
utföra service på en regulator. Regulatorer ska
installeras, användas och underhållas enligt
internationella tillämpliga regler och
bestämmelser samt Fishers anvisningar.
Om regulatorn släpper ut vätska eller om en läcka
uppstår i systemet måste service utföras på
enheten. Om regulatorn inte tas ur service
omgående kan ett riskfyllt tillstånd uppstå.
Om denna regulator har för högt tryck eller om
den installeras där serviceförhållandena kan
överstiga gränserna som listas i sektionen
Specifikationer, eller om förhållanden överstiger
märkvärdena för angränsande rörledningar eller
rörledningsanslutningar, kan detta leda till person- och utrustningsskada eller läckage som följd
av utströmmande vätska eller splittrade
trycksatta delar.
Undvik dylika skador genom att använda
tryckavlastande eller tryckbegränsande
anordningar (enligt kraven i bestämmelser, regler
eller standarder) för att förhindra att
serviceförhållandena överskrider gränserna.
Dessutom kan skada på regulatorn resultera i person- och egendomsskada på grund av
utströmmande vätska. För att undvika dylika skador
ska regulatorn installeras på en säker plats.
Rengör alla rörledningar innan regulatorn installeras och
kontrollera att regulatorn inte har skadats och att inte
främmande material har samlats på enheten under själva
transporten. Applicera ett rörpreparat på skarvrör med
yttergänga för NPT-stommar. Använd passande
ledningspackningar och godkänd rör- och
bultförbandsteknik för flänsade stommar. Installera
regulatorn i önskat läge om inget annat specificeras, men
se till att flödet genom stommen går i samma riktning
som indikeras av pilen på stommen.
Anmärkning
Det är viktigt att regulatorn installeras så att
avloppshålet i fjäderhuset aldrig täpps till. För
installationer utomhus ska regulatorn placeras bort
från fordonstrafik och positioneras så att vatten, is
och andra främmande material inte kan komma in
i fjäderhuset genom ventilen. Undvik att placera
regulatorn under takfot eller stuprännor och se till
att den befinner sig över trolig snönivå.
Övertrycksskydd
De rekommenderade tryckbegränsningarna är stansade
på regulatorns namnplåt. Någon typ av övertrycksskydd
krävs om det verkliga inströmningstrycket överskrider det
maximala märkvärdet för driftsutströmningstrycket.
Övertrycksskydd ska också finnas på plats om regulatorns
inströmningstryck är större än det säkra arbetstrycket för
nedströmsutrustningen.
D103054XSVE
www.FISHERregulators.com
Typ 161EB
Regulatordrift under de maximala tryckgränserna utesluter
inte möjligheten för skada från externa källor eller skräp i
ledningen. Regulatorn ska inspekteras med avseende
på skada efter alla inträffade övertryckstillstånd.
Idriftsättning
Regulatorn har ställts in på fabriken ungefär vid
mittpunkten i fjäderns tryckintervall eller vid det tryck som
begärt. En första justering kan därför bli nödvändig för att
erhålla önskat resultat. Öppna långsamt
avstängningsventilerna såväl uppströms som nedströms
efter korrekt avslutad installation och efter att
övertrycksventilerna har justerats.
Justering
Ändra utströmningstrycket genom att avlägsna
avstängningshatten eller lossa på låsmuttern samt vrida
justerskruven medurs för att öka utströmningstrycket och
moturs för att sänka trycket. Övervaka utströmningstrycket
med en kontrollmanometer under justeringen. Sätt tillbaka
avstängningshatten eller dra åt låsmuttern för att bibehålla
önskad inställning.
Urdrifttagning (Avstängning)
Isolera regulatorn från allt tryck innan den
demonteras för att undvika personskada som
förorsakas av plötsligt tryckutsläpp.
Artikelförteckning
Nyckel Beskrivning
1 Stommemontering
2 Fjäderhus
3 Stommeplugg
4 Ventilplugg
6 Pluggfjäder
7 Membranmontering
8 Reglerfjädersäte
9 Reglerfjäder
10 Membranstrypare
11 Justerskruv
12 Låsmutter
13 Maskinskruv
14 Rörplugg
15 O-ring till stommeplugg
16 Avstängningshatt
17 Packning till avstängningshatt
18 Ventilmontering typ Y602-12
19 Spindelstyrningstätningsmontering
AVKÄNNINGSKONTROLLPORT
AVKÄNNINGSUTBLÅSNINGSPORT
30B4395-E
32B0707-B
LEDARE TYP 161EB
LEDARE TYP 161EBH
31B5012-A
32B0708-B
LEDARE TYP 161EBM
AVKÄNNINGSKONTROLLPORT
AVKÄNNINGSUTBLÅSNINGSPORT
LEDARE TYP 161EBHM

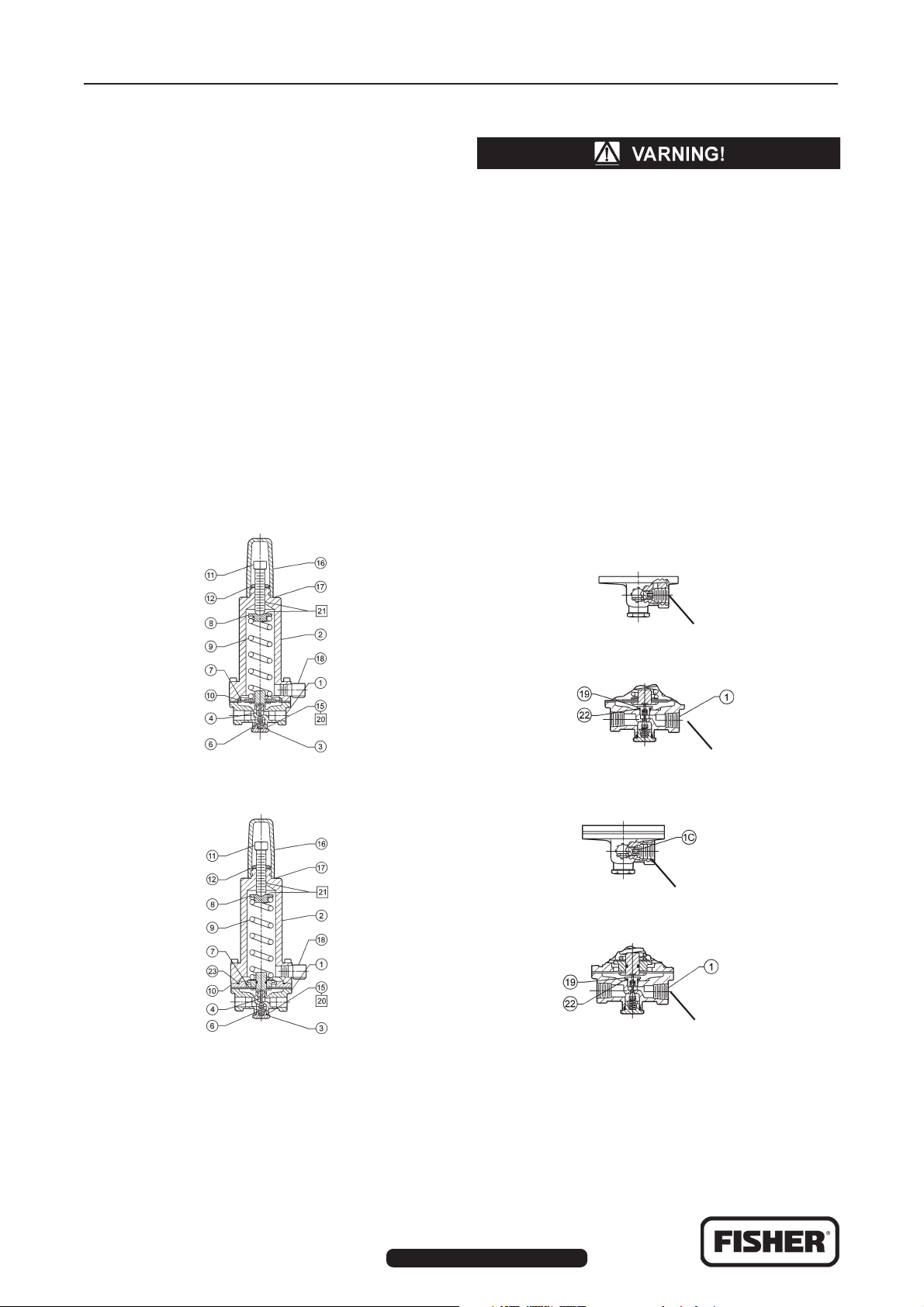

Figur 1. Ledare typerna 161EB, 161EBM, 161EBH och 161EBHM
