Installationsvägledning
Svenska – Maj 2002
Serie 1305
Inledning
Denna installationsanvisning innehåller instruktioner som gäller
installation, start och justeringar. Ta kontakt med Fishers
försäljningskontor eller försäljare för att erhålla en kopia av
instruktionsboken eller titta på den vid
www.FISHERregulators.com. För vidare information se:
Instruktionsbok för serie 1305 (formulär 1095, D100342X012).
Kategori i tryckutrustningsdirektiv (P.E.D.)
Denna produkt kan användas som säkerhetstillbehör tillsammans
med tryckutrustning i följande kategorier i tryckutrustningsdirektiv
97/23/EC. Den kan också användas utanför detta direktiv om god
maskinpraxis (SEP) enligt tabellen nedan tillämpas.
KELROTSTKUDORPREIROGETAKPYTEKSTÄV
)hcni1(52NDPES1
Specifikationer
Tillgängliga utföranden
Typ 1305C: DN25 (1 inch) NTP-inlopps- och DN 8 (1/4
inch) NTP-utloppsanslutningar, öppningsdiameter 2 mm (5/
64-inch). Tre fjädrar ger reducerade tryckområden från 0
till 15,51 bar (0 till 225 psig).
Typ 1305D: samma som 1305C med en större fjäderkåpa
och en kraftig fjäder för ett reducerat tryckområde
på 13,79 till 34,47 bar (200 till 500 psig)
Röranslutningar
Inlopp: DN 25 (1 inch) NTP
Utlopp: DN 6 (1/4 inch) NTP
Största utloppstryck i nödfall (kåpan)
Typ 1305C: 17,25 bar (250 psig)
Typ 1305D: 37,92 bar (550 psig)
Utloppstryckområden
Typ 1305C: 0 till 5,17 bar (0 till 75 psig), 0 till 10,34 bar (0
till 150 psig) och 0 till 15,51 bar (0 till 225 psig)
Typ 1305D: 13,79 till 34,47 bar (200 till 500 psig)
Största tillåtna inloppstryck
275,8 bar (4000 psig)
(1)
(1)
(1)
Maximalt provtryck
Alla tryckb ä rande delar har trycktestats enligt direktiv
97/23/EG, Bilaga 1, avsnitt 7.4
Temperaturgränser
–29 till 93°C (–20 till 200°F)
(1)
Installation
Endast kvalificerad personal får installera eller
utföra service på en regulator. Regulatorer måste
installeras, användas och underhållas i enlighet
med internationella och andra tillämpliga regler
och föreskrifter, samt Fishers anvisningar.
Om vätska kommer ut genom en regulator eller
om systemet börjar läcka, betyder det att service
erfordras. Om regulatorn inte avlägsnas
omedelbart kan ett farligt tillstånd uppstå.
Om denna regulator utsätts för övertryck eller
installeras där arbetsförhållandena överskrider
gränserna som anges i avsnittet „Specifikationer“
eller där förhållandena överskrider
klassificeringen för närliggande rör eller
röranslutningar, kan det leda till personskador,
utrustningsskador eller läckage p.g.a. utsprutande
vätskor eller delar under tryck som spricker.
För att undvika sådana skador måste det finnas
tryckavlastande eller tryckbegränsande
anordningar (enligt kraven i gällande regler,
föreskrifter eller normer), som förhindrar att
arbetsförhållandena överskrider gränserna.
Dessutom kan en skadad regulator leda till person- eller egendomsskador som orsakas av
utsprutande vätska. Undvik sådana skador genom
att installera regulatorn på ett säkert ställe.
Rengör alla rörledningar innan regulatorn installeras och kontrollera
att regulatorn inte har skadats eller dragit åt sig främmande material under transporten. Sätt gängtätningsmedel på r örets utvändiga
gängor för NPT-enheter. Använd lämpliga ledningspackningar och
godkända rör- och bultmetoder för flänsade enheter. Installera
regulatorn i vilket läge som helst, om inte annat anges, men se till
att flödet genom enheten är i den riktning som anges av pilen.
Obs!
Det är viktigt att regulatorn installeras så att ventilationshålet
i fjäderhuset aldrig blockeras. Utomhus bör regulatorn
placeras på avstånd från fordonstrafik och installeras så
att vatten, is eller annat främmande material inte kan komma
in i fjäderhuset genom ventilationshålet. Undvik att placera
regulatorn under takfötter eller stuprännor och se till att
den sitter högre än förväntad snönivå.
Skydd mot övertryck
De rekommenderade tryckgränserna är instansade på regulatorns
namnplåt. Något slags skydd mot övertryck erfordras om det
verkliga inloppstrycket överskrider det största nominella
utloppstrycket under funktionen. Det ska också finnas skydd mot
övertryck om regulatorns inloppstryck är högre än det säkra
arbetstrycket i den utrustning som sitter längre fram.
Även om regulatorn fungerar med lägre tryck än vad som anges
som gräns, förhindrar det inte möjligheten för skador som kommer
utifrån eller orsakas av skräp i ledningen. Regulatorn måste
kontrolleras för att se om den skadats efter något
övertrycksförhållande.
Start
Regulatorn är fabriksinställd på ung. mitten av fjädringsområdet
eller det begärda trycket, så det är möjligt att en inledande justering
blir nödvändig för att ge önskat resultat. Öppna långsamt
avstängningsventilerna före och efter regulatorn när den har
installerats och övertrycksventilerna har justerats på rätt sätt.
1. Tryck- och temperaturgränser i denna installationsanvisning och ev. tillämpliga
gränser enligt normer och regler får inte överskridas.
www.FISHERregulators.com
D100342XSVE
Serie 1305
Justering
Ta bort avstängningslocket eller lossa låsmuttern, när
utloppstrycket måste ändras, och vrid justerskruven medsols för
att öka eller motsols för att minska trycket. Övervaka
utloppstrycket med en manometer under justeringen. Sätt tillbaka
avstängningslocket eller dra åt låsmuttern för att bibehålla önskad
inställning.
Borttagning (avstängning)
Undvik personskador orsakade av en plötslig
tryckutlösning genom att avlägsna allt tryck från
regulatorn innan den tas loss.
Lista på reservdelar
Nyckel Beskrivning
1 Undre kåpa
2Fjäderkåpa
3 Inloppsadapter
4 Öppning
5 Ventiltallrik
6 Ventilspindel
7 O-ring
8 Kopplingsmutter
9 Delad ring
10 Ventilspakenhet
10A Ventilspak
10B Sprint i ventilspak
11 Tryckstiftenhet
11A Tryckstift
11B Sprint
12 Spakens stödstift
14 Membran
15 Membranhuvud
16 Mutter
17 Fjäder
18 Övre fjädersäte
19 Ställskruv
20 Mutter
21 Maskinskruv
23 O-ring
24 Rörplugg
27 Ventilationssil
28 Flödesfördelare
30 O-ring
CR1399-A

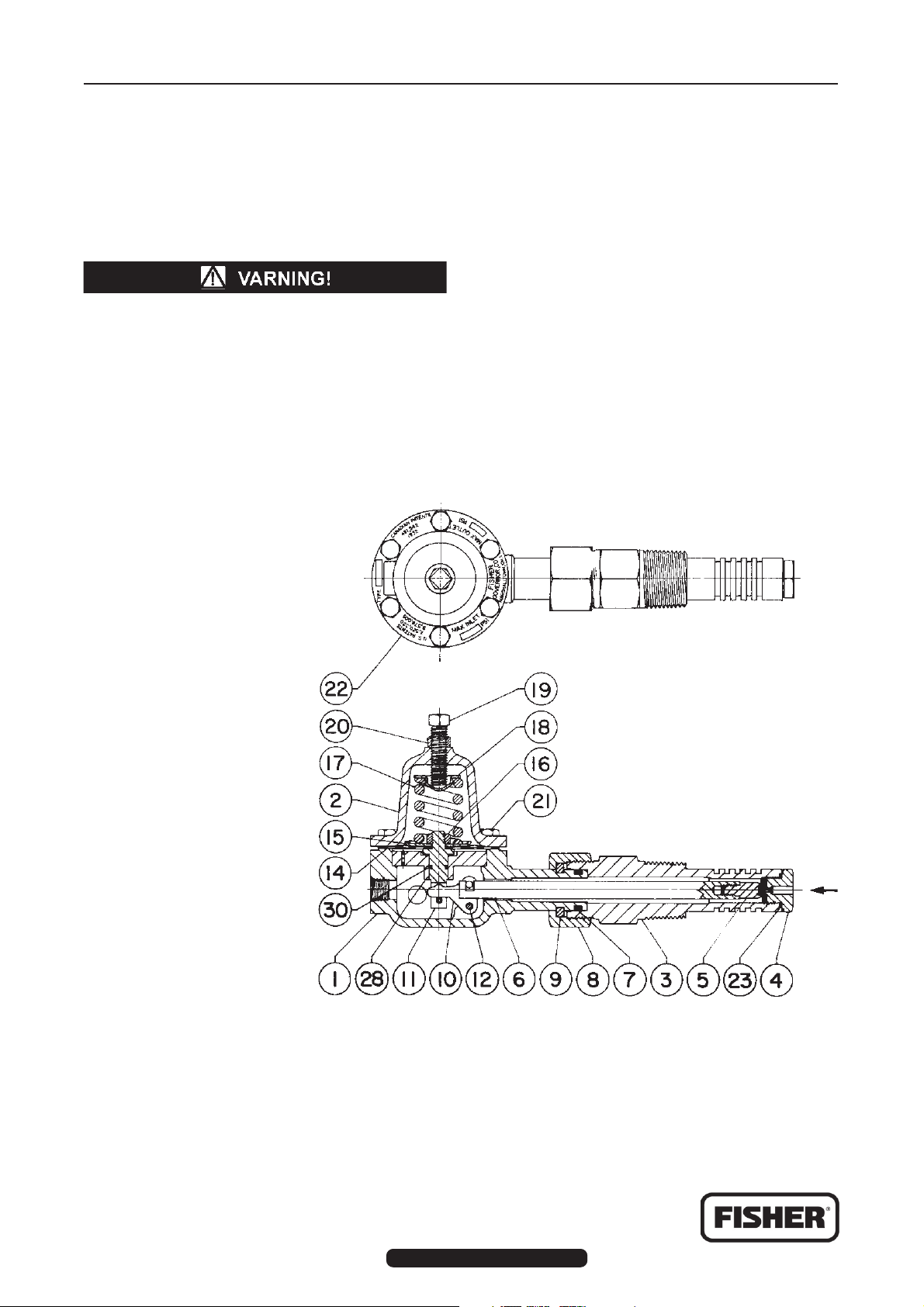

Fig. 1. Regulator, serie 1305
