Guida per l'installazione
Italiano – Maggio 2002
Serie 1305
Introduzione
Questa guida per l'installazione fornisce le necessarie istruzioni
per l'installazione, la messa a punto e la regolazione. Per ricevere
una copia del manuale di istruzioni, rivolgersi all'Ufficio vendite o
al rappresentante Fisher di zona, oppure consultare il manuale
on-line all'indirizzo www.FISHERregulators.com. Per ulteriori
informazioni consultare:
Manuale di istruzioni dei regolatori Serie 1305 (modulo 1095,
D100342X012).
Categoria “Attrezzature a pressione”
Questo prodotto è utilizzabile come apparecchio accessorio di
sicurezza con le attrezzature a pressione previste nelle categorie
specificate dalla Direttiva 97/23CE in materia di attrezzature a
pressione. Inoltre è utilizzabile fuori dei valori specificati in tale direttiva
in base alle indicazioni della corretta prassi costruttiva, secondo la
seguente tabella.
OTTODORPLEDIRTEMAIDEIROGETACODIULFIDOPIT
)hcni1(52NDavitturtsocissarpatterroC1
Dati tecnici
Esecuzioni disponibili
Tipo 1305C: attacchi di entrata NPT DN25 (1 inch) e di
uscita NPT DN 8 (1/4 inch); diametro dell’orifizio: 2 mm (5/
64 inch). Tre molle forniscono intervalli di pressione ridotta
da 0 a 15,51 bar (0 - 225 psig).
Tipo 1305D: come per il 1305C, con involucro molla più
grande e una molla pesante per l’intervallo di pressione
ridotta fra 13,79 e 34,47 bar (200 - 500 psig).
Attacchi
Entrata: NPT DN 25 (1 inch)
Uscita: NPT DN 6 (1/4 inch)
Massima pressione di uscita d’emergenza
(cassa)
Intervalli della pressione di uscita
Massima pressione di entrata tollerabile
(1)
Tipo 1305C: 17,25 bar (250 psig)
Tipo 1305D: 37,92 bar (550 psig)
(1)
Tipo 1305C: da 0,7 a 5,17 bar (0 - 75 psig), da 0 a 10,34
bar (0 - 150 psig) e da 0 a 15,51 bar (0 - 225 psig)
Tipo 1305D: da 13,79 a 34,47 bar (200 - 500 psig)
(1)
275,8 bar (4000 psig)
Pressione della prova di sovraccarico
Tutte le parti in pressione sono state provate in accordo alla
direttiva 97/23/EC - Annex 1, Sezione 7.4
Intervalli di temperatura
da -29 a 93 °C (da -20 a 200 °F)
(1)
Installazione
manutenzione dei regolatori devono essere
conformi alle normative internazionali e locali
ed alle istruzioni Fisher.
Se dal regolatore fuoriesce del fluido o si verifica
una perdita nell'impianto, intervenire
immediatamente sul regolatore. L'inosservanza
di questa procedura può creare una situazione
potenzialmente rischiosa.
Se il regolatore è sottoposto a pressioni
eccessive, viene installato in un punto in cui le
condizioni operative potrebbero superare i limiti
indicati nella sezione o in un'area in cui le condizioni
superano i valori nominali della tubazione o del
raccordo adiacente, si possono verificare infortuni,
danni all'attrezzatura o perdite dovute alla
fuoriuscita di fluido o allo scoppio di componenti
sotto pressione.
Per prevenire detti infortuni e danni ed evitare che
le condizioni di esercizio superino i limiti consentiti,
installare dispositivi di sicurezza o limitatori di
pressione (secondo le normative o gli standard
applicabili).
Inoltre, eventuali danni strutturali al regolatore
possono provocare infortuni e danni
all'attrezzatura in seguito alla fuoriuscita di fluido.
Per prevenire detti infortuni e danni, installare il
regolatore in un'area sicura.
Prima di procedere all'installazione del regolatore, pulire tutte le
tubazioni e verificare che il regolatore non presenti danni o corpi
estranei dovuti al trasporto. Per i corpi filettati NPT, applicare un
composto per tubi ai filetti maschi dei tubi stessi. Per i corpi flangiati,
usare guarnizioni, tubazioni e procedure di serraggio adeguate.
Installare il regolatore nella posizione desiderata, se non
diversamente specificato, accertandosi tuttavia che la direzione
del flusso attraverso il corpo corrisponda al senso della freccia
indicata sul corpo stesso.
Nota
Il regolatore deve essere installato in modo da evitare
ostruzioni dell'apertura di sfiato nell'involucro della molla.
In caso di installazione all'aperto, il regolatore va
posizionato lontano dal traffico veicolare e posizionato
in modo da evitare l'infiltrazione di acqua, ghiaccio ed
altri corpi estranei nell'involucro della molla attraverso
l'apertura. Non installare il regolatore sotto grondaie o
pluviali ed assicurarsi che resti al di sopra del manto
nevoso previsto.
Protezione da sovrapressione
I limiti di pressione consigliati sono stampigliati sulla targhetta dei
dati tecnici del regolatore. Se la pressione di entrata effettiva
supera il valore massimo di pressione di uscita, installare un
dispositivo di protezione da sovrapressione; lo stesso vale se la
pressione di entrata del regolatore è superiore ai valori di sicurezza
della pressione di esercizio dell'attrezzatura a valle.
L'uso del regolatore a valori inferiori ai limiti di pressione massima
non esclude la possibilità di danni da fonti esterne o presenza di
impurità nella linea. Se si verificano condizioni di sovrapressione,
ispezionare il regolatore per accertarsi che non abbia subito danni.
Le operazioni di installazione e manutenzione
dei regolatori devono essere eseguite
esclusivamente da personale qualificato. Inoltre,
le operazioni di installazione, uso e
1. Non superare i limiti di pressione/temperatura indicati in questo manuale, né
eventuali limiti previsti da normative o standard applicabili.
www.FISHERregulators.com
Messa a punto
I regolatori sono impostati in fabbrica a circa la metà della corsa
della molla o della pressione richiesta; pertanto, per ottenere i
risultati desiderati, effettuare una regolazione iniziale. Una volta
D100342XITA
Serie 1305
completata l'installazione e regolata adeguatamente le valvole di
sicurezza, aprire lentamente le valvole di arresto a monte ed a valle.
Regolazione
Per modificare la pressione di uscita, rimuovere la calotta di
chiusura oppure allentare il dado di bloccaggio e ruotare la vite di
registro in senso orario per aumentare la pressione di uscita,
oppure in senso antiorario per diminuirla. Durante la regolazione,
controllare la pressione di uscita con un manometro di prova. Per
mantenere l'impostazione desiderata, rimontare la calotta di
chiusura oppure stringere il dado di bloccaggio.
Messa fuori servizio (arresto)
Per evitare infortuni dovuti al rilascio improvviso
di pressione, prima dello smontaggio scollegare
il regolatore dalla linea in pressione.
Elenco componenti
N. Denominazione
1 Cassa inferiore
2 Involucro molla
3 Adattatore entrata
4 Orifizio
5 Gruppo disco valvola
6 Stelo valvola
7 O-ring
8 Dado raccordo
9 Anello con taglio
10 Gruppo leva valvola
10A Leva valvola
10B Spina leva valvola
11 Gruppo sostegno dispositivo di spinta
11A Sostegno dispositivo di spinta
11B Spina cilindrica
12 Spina supporto leva
14 Diaframma
15 Testa diaframma
16 Dado esagonale
17 Molla
18 Sede molla superiore
19 Vite di fermo
20 Dado esagonale
21 Vite per ferro
23 O-ring
24 Otturatore
27 Filtro sfiato
28 Deflettore
30 O-ring
Fgura 1. Tipo XXX
CR1399-A

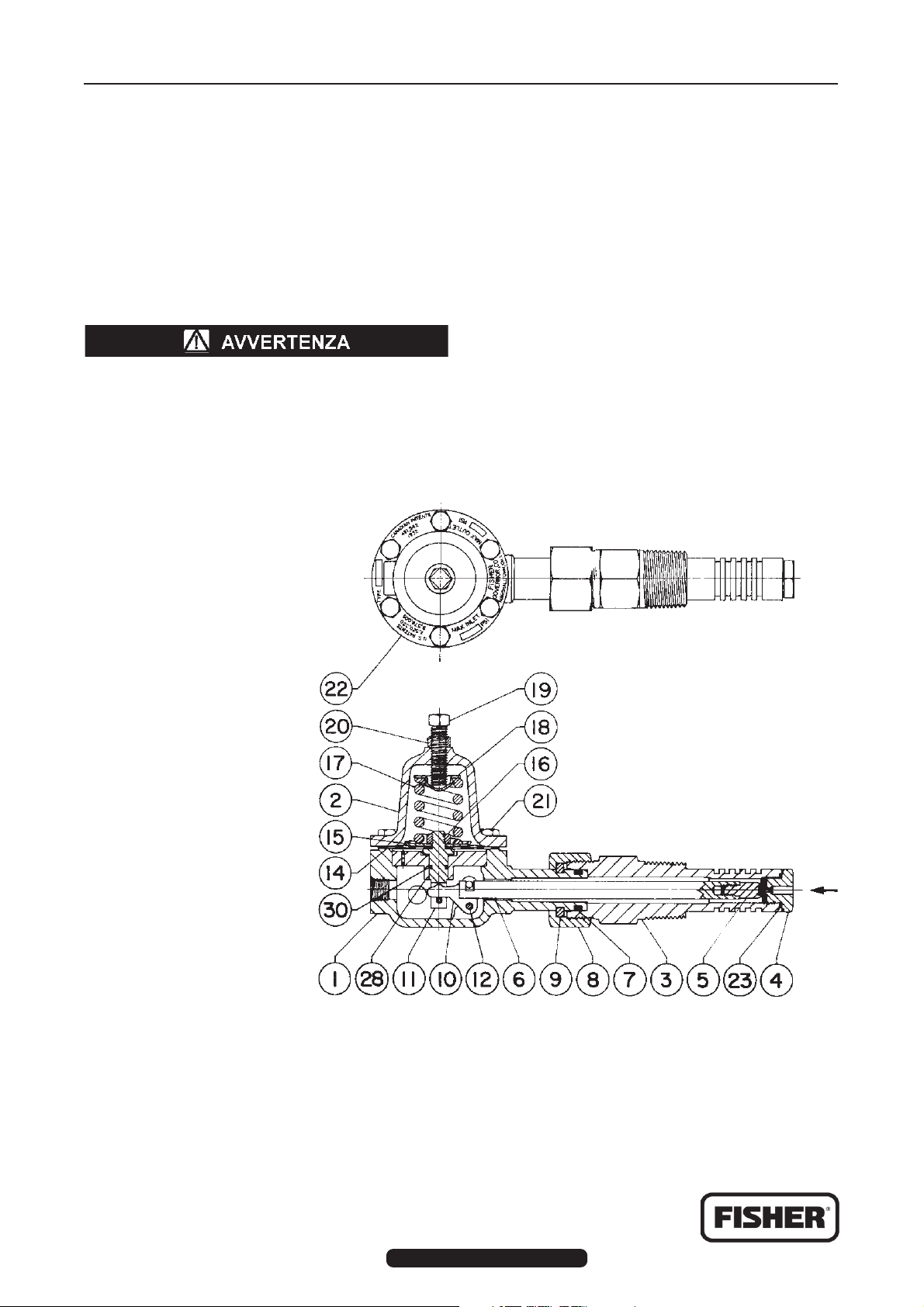

Figura 1. Regolatore Serie 1305
