Guida per l'installazione
Italiano – Maggio 2002
Tipo 1301F e 1301G
Introduzione
Questa guida per l'installazione fornisce le necessarie istruzioni
per l'installazione, la messa a punto e la regolazione. Per ricevere
una copia del manuale di istruzioni, rivolgersi all'Ufficio vendite o
al rappresentante Fisher di zona, oppure consultare il manuale
on-line all'indirizzo www.FISHERregulators.com. Per ulteriori
informazioni consultare:
Manuale di istruzioni dei regolatori Tipo 1301F e 1301G (modulo
1111, D100341X012).
Categoria “Attrezzature a pressione”
Questo prodotto è utilizzabile come apparecchio accessorio di
sicurezza con le attrezzature a pressione previste nelle categorie
specificate dalla Direttiva 97/23CE in materia di attrezzature a
pressione. Inoltre è utilizzabile fuori dei valori specificati in tale direttiva
in base alle indicazioni della corretta prassi costruttiva, secondo la
seguente tabella.
OTTODORPLEDIRTEMAIDEIROGETACODIULFIDOPIT
)hcni4/1(6NDavitturtsocissarpatterroC1
Dati tecnici
Diametri del corpo e tipi di attacco
Filettati NPT DN 6 (1/4 inch) (un attacco di entrata e
due di uscita)
Massima pressione di entrata tollerabile
(1)
414 bar (6000 psig)
Intervalli della pressione di uscita
(1)
Tipo 1301F: da 0,7 a 5,2 bar (10 - 75 psig), da 3,4 a
10,3 bar (50 - 150 psig) e da 6,9 a 15,5 bar (100 225 psig)
Tipo 1301G: da 13,8 a 34,5 bar (200 - 500 psig)
Massima pressione di uscita d’emergenza
(1)
Tipo 1301F: 17,2 bar (250 psig)
Tipo 1301G: 37,9 bar (550 psig)
Pressione della prova di sovraccarico
Tutte le parti in pressione sono state provate in
accordo alla direttiva 97/23/EC - Annex 1, Sezione 7.4
Intervalli di temperatura
Dischi valvole in nylon:
180°F)
Dischi valvole in TFE:
400 °F)
(1)
da -29 a 82 °C (da -20 a
da -29 a 204 °C (da -20 a
Installazione
Le operazioni di installazione e manutenzione
dei regolatori devono essere eseguite
esclusivamente da personale qualificato. Inoltre,
le operazioni di installazione, uso e
manutenzione dei regolatori devono essere
conformi alle normative internazionali e locali
ed alle istruzioni Fisher.
Se dal regolatore fuoriesce del fluido o si verifica
una perdita nell'impianto, intervenire
1. Non superare i limiti di pressione/temperatura indicati in questo manuale, né
eventuali limiti previsti da normative o standard applicabili.
immediatamente sul regolatore. L'inosservanza
di questa procedura può creare una situazione
potenzialmente rischiosa.
Se il regolatore è sottoposto a pressioni
eccessive, viene installato in un punto in cui le
condizioni operative potrebbero superare i limiti
indicati nella sezione o in un'area in cui le condizioni
superano i valori nominali della tubazione o del
raccordo adiacente, si possono verificare infortuni,
danni all'attrezzatura o perdite dovute alla
fuoriuscita di fluido o allo scoppio di componenti
sotto pressione.
Per prevenire detti infortuni e danni ed evitare che
le condizioni di esercizio superino i limiti consentiti,
installare dispositivi di sicurezza o limitatori di
pressione (secondo le normative o gli standard
applicabili).
Inoltre, eventuali danni strutturali al regolatore
possono provocare infortuni e danni
all'attrezzatura in seguito alla fuoriuscita di fluido.
Per prevenire detti infortuni e danni, installare il
regolatore in un'area sicura.
Prima di procedere all'installazione del regolatore, pulire tutte le
tubazioni e verificare che il regolatore non presenti danni o corpi
estranei dovuti al trasporto. Per i corpi filettati NPT, applicare un
composto per tubi ai filetti maschi dei tubi. Per i corpi flangiati,
usare guarnizioni, tubazioni e procedure di serraggio adeguate.
Installare il regolatore nella posizione desiderata, se non
diversamente specificato, accertandosi tuttavia che la direzione
del flusso attraverso il corpo corrisponda al senso della freccia
indicata sul corpo stesso.
Nota
Il regolatore deve essere installato in modo da evitare
ostruzioni dell'apertura di sfiato nell'involucro della molla.
In caso di installazione all'aperto, il regolatore va
posizionato lontano dal traffico veicolare e posizionato
in modo da evitare l'infiltrazione di acqua, ghiaccio ed
altri corpi estranei nell'involucro della molla attraverso
l'apertura. Non installare il regolatore sotto grondaie o
pluviali ed assicurarsi che resti al di sopra del manto
nevoso previsto.
Protezione da sovrapressione
I limiti di pressione consigliati sono stampigliati sulla targhetta dei
dati tecnici del regolatore. Se la pressione di entrata effettiva
supera il valore massimo di pressione di uscita, installare un
dispositivo di protezione da sovrapressione; lo stesso vale se la
pressione di entrata del regolatore è superiore ai valori di sicurezza
della pressione di esercizio dell'attrezzatura a valle.
L'uso del regolatore a valori inferiori ai limiti di pressione massima
non esclude la possibilità di danni da fonti esterne o presenza di
impurità nella linea. Se si verificano condizioni di sovrapressione,
ispezionare il regolatore per accertarsi che non abbia subito danni.
Messa a punto
I regolatori sono impostati in fabbrica a circa la metà della corsa
della molla o della pressione richiesta; pertanto, per ottenere i
risultati desiderati, effettuare una regolazione iniziale. Una volta
completata l'installazione e regolate adeguatamente le valvole di
sicurezza, aprire lentamente le valvole di arresto a monte ed a valle.
D100341XITA
www.FISHERregulators.com
Tipo 1301F e 1301G
Regolazione
Per modificare la pressione di uscita, rimuovere la calotta di
chiusura oppure allentare il dado di bloccaggio e ruotare la vite di
registro in senso orario per aumentare la pressione di uscita,
oppure in senso antiorario per diminuirla. Durante la regolazione,
controllare la pressione di uscita con un manometro di prova. Per
mantenere l'impostazione desiderata, rimontare la calotta di
chiusura oppure stringere il dado di bloccaggio.
Messa fuori servizio (arresto)
Per evitare infortuni dovuti al rilascio improvviso
di pressione, prima dello smontaggio scollegare
il regolatore dalla linea di pressione.
Elenco componenti
N. Denominazione
1 Corpo
2 Involucro molla
3 Coperchio inferiore
4 Forcella
5 Anello di sede
6 Gruppo disco valvola
7 Diaframma
8 Testa diaframma
9 Sede molla superiore
10 Molla valvola
11 Molla
N. Denominazione
12 Guarnizione corpo
13 Guarnizione testa diaframma
14 Guarnizione coperchio inferiore
15 Vite di registro
16 Vite involucro molla
17 Vite per ferro
18 Dado di bloccaggio vite di registro
19 Dado di bloccaggio diaframma
21 Attacco superiore
22 Collare disco valvola
CD3923-E

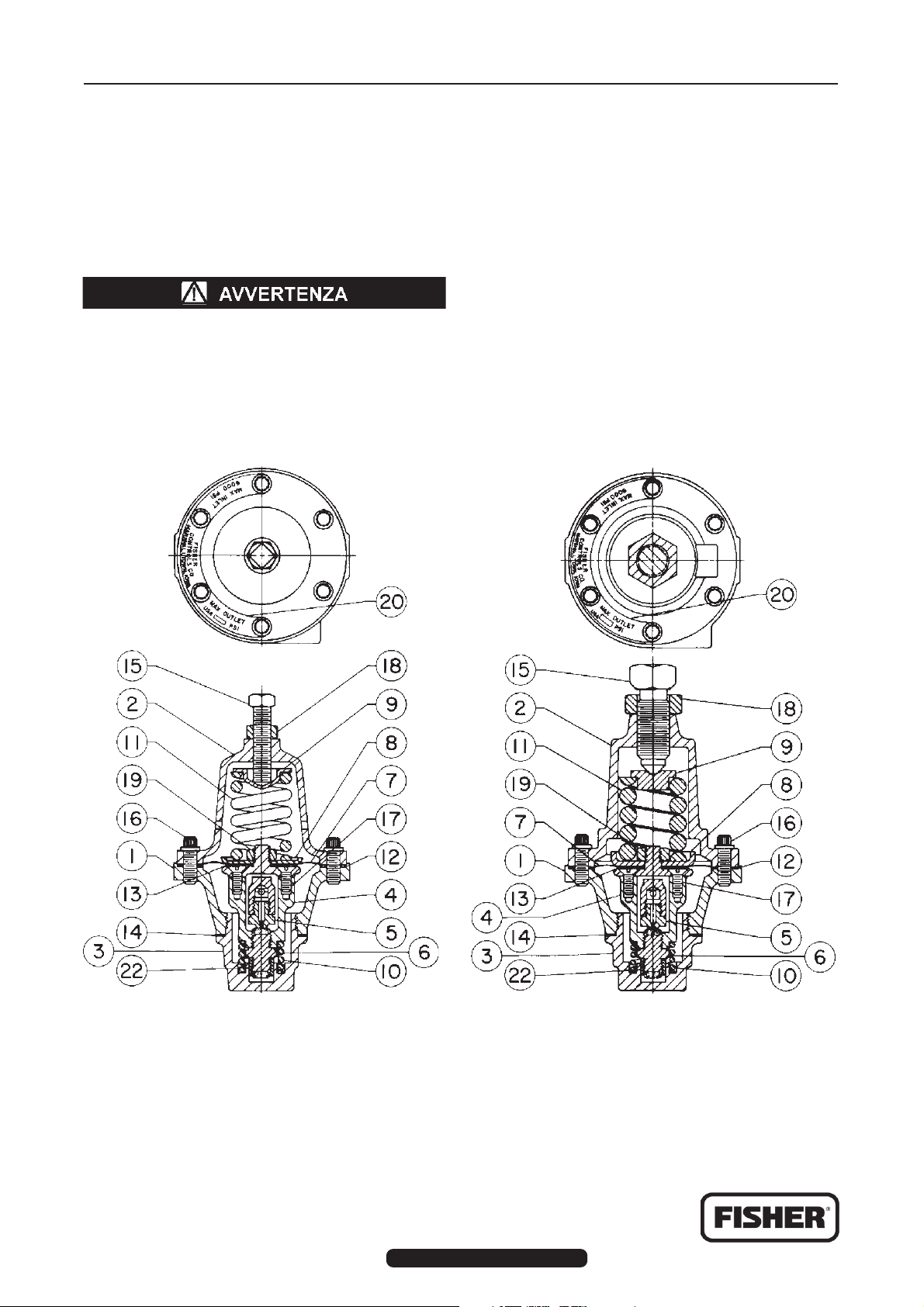

Figura 1. Regolatore Tipo 1301F
©Fisher Controls International, Inc., 2002. Tutti i diritti riservati
Fisher e Fisher Regulators sono marchi di fabbrica di proprietà di Fisher Controls International, Inc. Il logo Emerson è un marchio depositato e di servizio di Emerson Electric Co.
Tutti gli altri marchi sono di proprietà dei rispettivi possessori
Questa pubblicazione è a scopo puramente informativo. Sebbene siano state prese tutte le dovute precauzioni per garantire la precisione del contenuto, questo non va interpretato quale garanzia, esplicita o implicita, sui prodotti
o servizi ivi descritti o sul relativo uso o idoneità. Fisher Controls si riserva il diritto di modificare o migliorare, in qualsiasi momento e senza alcun preavviso, il design o i dati tecnici di tali prodotti.
Per ulteriori informazioni, contattare Fisher Controls, International:
Negli USA (800) 588-5853 - Fuori degli USA (972) 542-0132
Francia - (33) 23-733-4700
Singapore - (65) 770-8320
Messico - (52) 57-28-0888
Printed in U.S.A.
www.FISHERregulators.com
CK1696-E
Figura 2. Regolatore Tipo 1301G
