Installationshandbuch
Deutsch - Mai 2002
Typ 119
Einführung
Dieses Installationshandbuch enthält Anweisungen zur Installation, Inbetriebnahme und Einstellung. Wenn Sie ein
Exemplar der Betriebsanleitung erhalten möchten, wenden
Sie sich bitte an Ihr zuständiges Fisher-Verkaufsbüro oder
Ihren Vertreter oder schauen Sie sich ein Exemplar im Internet
unter www.FISHERregulators.com an. Weitere Informationen
finden Sie unter:
Betriebsanleitung für Typ 119, Form 5204, D100261X012.
DGRL-Kategorie
Dieses Produkt darf in den folgenden Kategorien der
Druckgeräterichtlinie 97/23/EC als Sicherheitszubehör mit
Druckgeräten verwendet werden. Es darf ferner unter
Beachtung guter Konstruktionspraktiken gemäß der
folgenden Tabelle außerhalb der Druckgeräterichtlinie
eingesetzt werden.
ETIEWNNENEIROGETAKPYTSTIEKGISSÜLF
)hcni4/1(6NDPES1
Technische Daten
Maximaler Eingangsdruck
10,3 bar (150 psig)
Federbereiche
0,2 bis 1,0 bar (3 bis 5 psig)
0,3 bis 1,4 bar (5 bis 20 psig)
0,3 bis 2,4 bar (5 bis 35 psig)
2,1 bis 4,1 bar (30 bis 60 psig)
Maximaler Ausgangsdruck auf die Membrane
10,3 bar (150 psig)
Maximaler Differenzdruck
10,3 bar (150 psig) für alle Sitzweiten
Grenzwertprüfungsdruck
Alle druckbeaufschlagten Teile der Armatur wurden
geprüft gemäß Richtlinie 97/23/EC - Anhang 1,
Abschnitt 7.4
Temperaturbeständigkeit
Nitril-Elastomere:
Fluorelastomere:
Hinweis:
Wasser oder Ammoniak.
Nicht für den Gebrauch mit heißem
-29 bis 77°C (-20 bis 170°F)
-18 bis 121°C (0 bis 250°F)
(1)
(1)
(1)
Installation
Nur qualifizierte Mitarbeiter dürfen ein
Druckregelgerät installieren oder warten.
Druckregelgeräte müssen im Einklang mit
internationalen und örtlich geltenden Vorschriften
und Verordnungen sowie Anweisungen von
Fisher installiert, betrieben und gewartet werden.
Wenn Fluid aus dem Druckregelgerät austritt oder
eine Leckage im System auftritt, ist dies ein
Anzeichen dafür, dass Wartung erforderlich ist.
Wenn das Druckregelgerät nicht sofort außer
Betrieb genommen wird, kann ein
Gefahrenzustand eintreten.
Es kann zu Verletzungen, Geräteschäden
Leckagen, entweichendem Fluid oder zum
Bersten von drucktragenden Teilen kommen,
wenn dieses Druckregelgerät mit Überdruck
beaufschlagt wird oder wenn es an Stellen
installiert wird, an denen die Betriebsbedingungen
die im Abschnitt ‚Technische Daten‘
angegebenen Grenzwerte überschreiten können
oder die Betriebsbedingungen die Druckstufe der
angrenzenden Rohrleitungen oder
Rohranschlüsse überschreiten.
Zur Verhütung derartiger Verletzungen oder
Schäden müssen Druckentlastungs- oder
Druckbegrenzungsvorrichtungen (gemäß den
Anforderungen der jeweiligen Vorschrift,
Verordnung oder Norm) verwendet werden, damit
die Betriebsbedingungen die Grenzwerte nicht
überschreiten.
Außerdem können mechanische Schäden am
Druckregelgerät zu Verletzungen und
Sachschäden aufgrund entweichender Fluide
führen. Zur Verhütung solcher Verletzungen und
Schäden sollte das Druckregelgerät an einem
sicheren Ort installiert werden.
Alle Rohrleitungen vor der Installation des
Druckregelgeräts reinigen und sicherstellen, dass das
Druckregelgerät während des Versands nicht beschädigt
wurde und dass sich keine Fremdstoffe abgelagert haben.
Bei NPT-Gehäusen Rohrdichtungsmasse auf die
Außengewinde auftragen. Bei Flanschgehäusen
geeignete Dichtungen und zugelassene Verrohrungs- und
Verschraubungsverfahren verwenden. Das
Druckregelgerät kannn in jeder beliebigen Lage installiert
werden. Es ist sicherzustellen, dass die Flussrichtung
durch das Gehäuse der durch den Pfeil auf dem Gehäuse
angegebenen Richtung entspricht.
Hinweis
Es ist wichtig, dass das Druckregelgerät so
installiert wird, dass die Atmungsöffnung im
Federgehäuse niemals verschlossen wird. Bei
Installationen im Freien sollte das Druckregelgerät
hinreichend Abstand zu Verkehrswegen aufweisen
und so platziert werden, dass Wasser, Eis und
andere Fremdstoffe nicht durch die Atmungsöffnung
in das Federgehäuse eindringen können. Die
Platzierung des Druckregelgerätes unter
Dachtraufen oder Fallrohren vermeiden und
sicherstellen, dass es sich über der zu erwartenden
Schneehöhe befindet.
Überdruckschutz
Die empfohlenen Druckgrenzwerte sind auf dem
Typenschild des Druckregelgeräts eingeprägt. Eine
Vorrichtung zum Überdruckschutz wird benötigt, wenn der
tatsächliche Eingangsdruck den maximal zulässigen
Eingangsdruck überschreitet. Überdruckschutz sollte auch
D100261XDEU
1. Die Druck-/Temperaturgrenzwerte in diesem Installationshandbuch sowie sämtliche
zutreffenden Normen- oder Vorschriftsbeschränkungen dürfen nicht überschritten werden.
www.FISHERregulators.com
Typ 119
erfolgen, wenn der Eingangsdruck des Druckregelgeräts
größer als die Druckstufe nachgeschalteter Anlagen ist.
Der Betrieb des Druckregelgeräts unterhalb der
maximalen Druckgrenzwerte schließt die Möglichkeit von
Schäden durch externe Ursachen oder durch Rückstände
in der Leitung nicht aus. Nach jedem Überdruckzustand
sollte das Druckregelgerät auf Schäden untersucht
werden.
Inbetriebnahme
Das Druckregelgerät wird werksseitig auf einen mittleren
Druck des Federbereiches oder auf den bestellten Druck
(falls bekannt) eingestellt, sodass eventuell eine
Anfangseinstellung erforderlich ist, um die gewünschten
Ergebnisse zu erzielen. Nach Abschluss der
ordnungsgemäßen Installation und vorschriftsmäßiger
Einstellung der Sicherheitsventile die vor- und
nachgeschalteten Absperrventile langsam öffnen.
Einstellung
Zur Änderung des Ausgangsdrucks die Verschlusskappe
abnehmen oder die Sicherungsmutter lösen und die
Einstellschraube im Uhrzeigersinn drehen, um den
Ausgangsdruck zu erhöhen, bzw. gegen den
Uhrzeigersinn drehen, um den Druck zu verringern. Den
Ausgangsdruck während der Einstellung mit einem
Prüfmanometer überwachen. Die Verschlusskappe
wieder anbringen oder die Sicherungsmutter festziehen,
um die gewünschte Einstellung beizubehalten.
Außerbetriebnahme (Abschalten)
Zur Verhütung von Verletzungen aufgrund
plötzlicher Druckabgabe das Druckregelgerät
vor dem Auseinanderbau von jeglichem Druck
isolieren.
Stückliste
Kennzahl Beschreibung
1 Reglergehäuse
2 Federgehäuse
3 Sitz
4 Kegeleinheit
5 Membran/Spindeleinheit
6 Haarnadel-Clip
7 Buchsen-Abstandsstück
8 O-Ring
9 Ausatz
10 Innerer Haltering
11 O-Ring
12 Stellschraube
13 Gegenmutter
14 Kopfschraube
16 Sollwertfeder
17 Oberer Federteller
19 Spindelabstreifer
20 Typenschild
©Fisher Controls International, Inc., 2002. Alle Rechte vorbehalten
Fisher und Fisher Regulators sind Marken von Fisher Controls International Inc. Das Emerson-Logo ist eine Marke (Warenzeichen und Dienstleistungsmarke) von Emerson Electric Co.
Alle anderen Marken sind im Besitz ihrer jeweiligen Eigentümer.
Der Inhalt dieser Veröffentlichung dient nur zu Informationszwecken; obwohl alle Anstrengungen unternommen wurden, um ihre Genauigkeit sicherzustellen, sind die Angaben nicht als
ausdrückliche oder stillschweigende Garantien oder Mängelhaftung hinsichtlich der darin beschriebenen Produkte oder Dienstleistungen oder deren Verwendung und Eignung auszulegen.
Wir behalten uns jederzeit das Recht zur Veränderung oder Verbesserung der Konstruktion oder technischen Daten dieser Produkte ohne Vorankündigung vor.
Weitere Informationen erhalten Sie von Fisher Controls International:
Innerhalb der USA (800) 588-5853 – außerhalb der USA ++1 (972) 542-0132
Frankreich – ++33 (23) 733-4700
Singapur – ++65 770-8320
Mexiko – ++52 (57) 28-0888
Printed in U.S.A.
www.FISHERregulators.com
37A8078-C

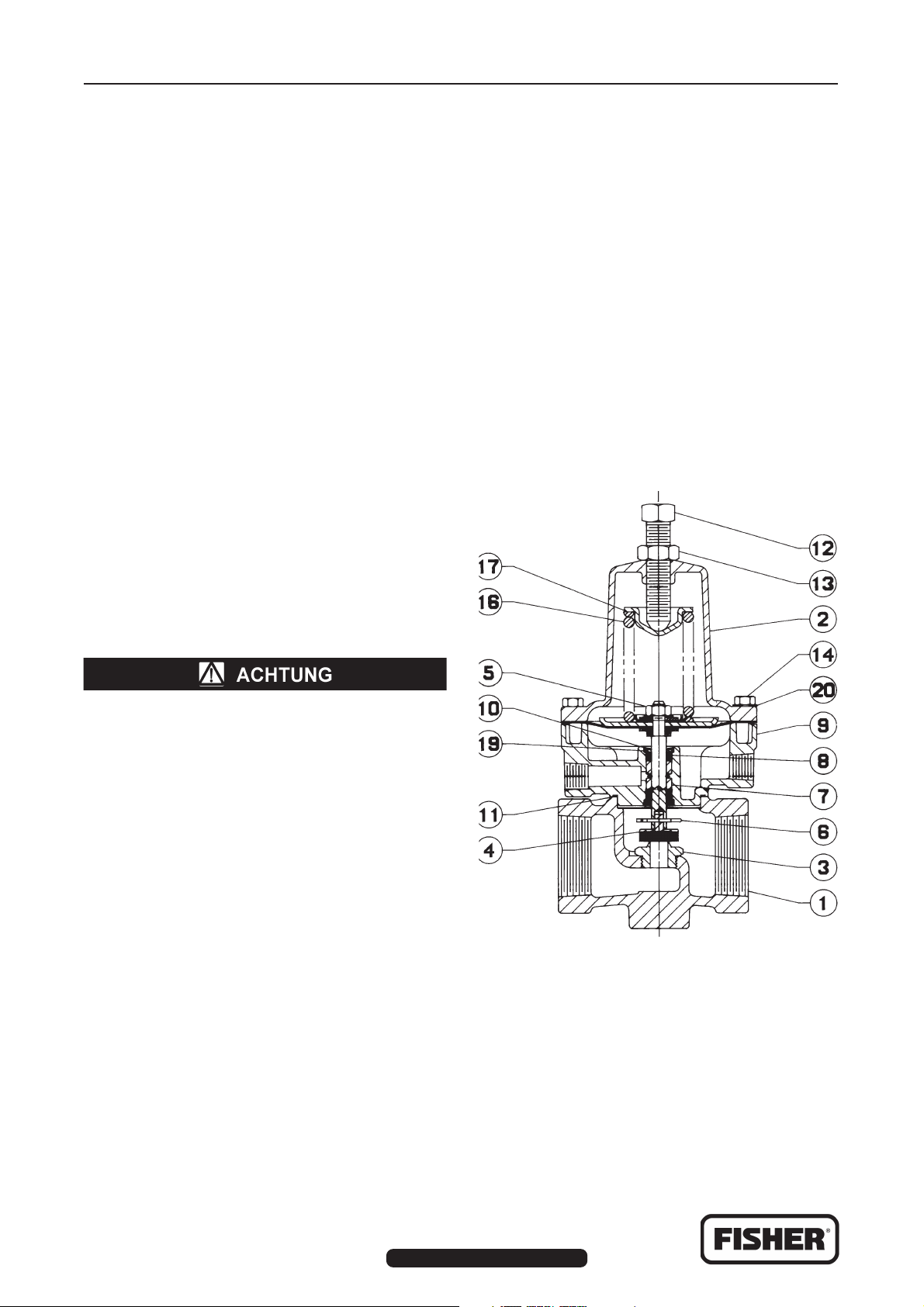

Abbildung 1. Druckregelgerät Typ 119
