Guida all’installazione
Italiano – Maggio 2002
Tipo 112
Introduzione
Questa guida fornisce istruzioni per l’installazione,
l’avviamento e le regolazioni. Per ulteriori informazioni,
visitare il sito:
www.FISHERregulators.com.
Categoria P.E.D.
Questo prodotto può essere usato come accessorio di
sicurezza con gli apparecchi a pressione compresi nelle
categorie previste dalla Direttiva CE/97/23 relativa agli
apparecchi a pressione. Esso può essere usato anche
al di fuori del campo di applicazione della Direttiva sugli
apparecchi a pressione facendo ricorso a pratiche di
progettazione conformi alla SEP.
OTTODORPLEDENOISNEMIDEIROGETACODIULFIDOPIT
).ni-4/1(6NDPES1
Dati tecnici
Pressione massima di entrata(1)
104 bar (1500 psig)
Pressione della prova di sovraccarico
Tutte le parti in pressione sono state provate in
accordo alla direttiva 97/23/EC - Annex 1, Sezione 7.4
Installazione
Inoltre, un regolatore danneggiato può causare
lesioni personali o danni materiali per effetto della
fuga di fluidi. Per evitare infortuni e danni,
installare il regolatore in un luogo sicuro.
Prima del montaggio, pulire tutte le tubazioni e assicurarsi
che il regolatore non sia danneggiato e non abbia
accumulato materiali estranei durante la spedizione. Per
i corpi NPT, applicare alle filettature maschio del composto
sigillante per tubi.
Avviamento e regolazioni
Il limitatore di flusso Tipo 112 comanda la banda
proporzionale del regolatore (droop) e la velocità di
risposta. Esso serve a mettere a punto il regolatore per
ottenere le massime prestazioni diminuendone
l’impostazione per un controllo più stretto (aumento della
velocità di apertura, diminuzione della velocità di chiusura)
o aumentandone l’impostazione per la massima stabilità
(diminuzione della velocità di apertura, aumento della
velocità di chiusura). Un’impostazione inferiore assicura
una banda proporzionale più stretta per una migliore
precisione. La posizione di AVVIO, anche se non è necessaria, comporta una maggiore ampiezza del flusso, è più
stabile e rende l’avviamento più rapido. L’Impostazione
“0” comporta il passaggio di un flusso minimo; al punto di
nessuna rotazione il limitatore di flusso Tipo 112 sarà
completamente chiuso. Dopo la regolazione iniziale, non
è più necessario regolare il limitatore di flusso in
occasione della manutenzione o dell’avviamento.
Il montaggio e la manutenzione di un regolatore
devono essere eseguiti solo da personale
qualificato. I regolatori devono essere montati,
usati e sottoposti a manutenzione
conformemente alle norme e ai regolamenti
internazionali applicabili ed alle istruzioni Fisher.
Se si sviluppano scarichi di fluido dal regolatore
o perdite nel sistema, significa che è necessaria
una riparazione. Il mancato arresto immediato
del regolatore può creare una situazione di
pericolo.
Lesioni personali, danni all’apparecchiatura o
perdite dovute a fughe di fluido o scoppi di parti a
tenuta stagna possono essere la conseguenza
di un’eccessiva pressione cui è sottoposto il
regolatore o di un’installazione del medesimo in
condizioni di servizio al di fuori dei limiti indicati
nella sezione Specifiche o di una situazione, in
cui le condizioni eccedono i limiti d’impiego delle
tubazioni adiacenti o delle relative connessioni.
Per evitare infortuni o danni materiali, installare
apparecchiature di scarico o di limitazione della
pressione (come richiesto da norme, regolamenti
o standard appropriati) in modo che le condizioni
di servizio non eccedano i limiti prestabiliti.
Messa fuori servizio (arresto)
Per evitare infortuni risultanti da improvvisi
scarichi di pressione, isolare il regolatore da tutte
le parti a pressione prima di iniziare lo
smontaggio.
1. Non superare i limiti di pressione e di temperatura indicati in questa guida
all’installazione ed ogni altra limitazione fissata da standard o norme applicabili.
www.FISHERregulators.com
D103056XITA
Tipo 112
Elenco dei ricambi
N. Denominazione
14 Tappo del tubo
21 Corpo del limitatore di flusso
22 Valvola del solco
23 Fermo della valvola
24 O-Ring

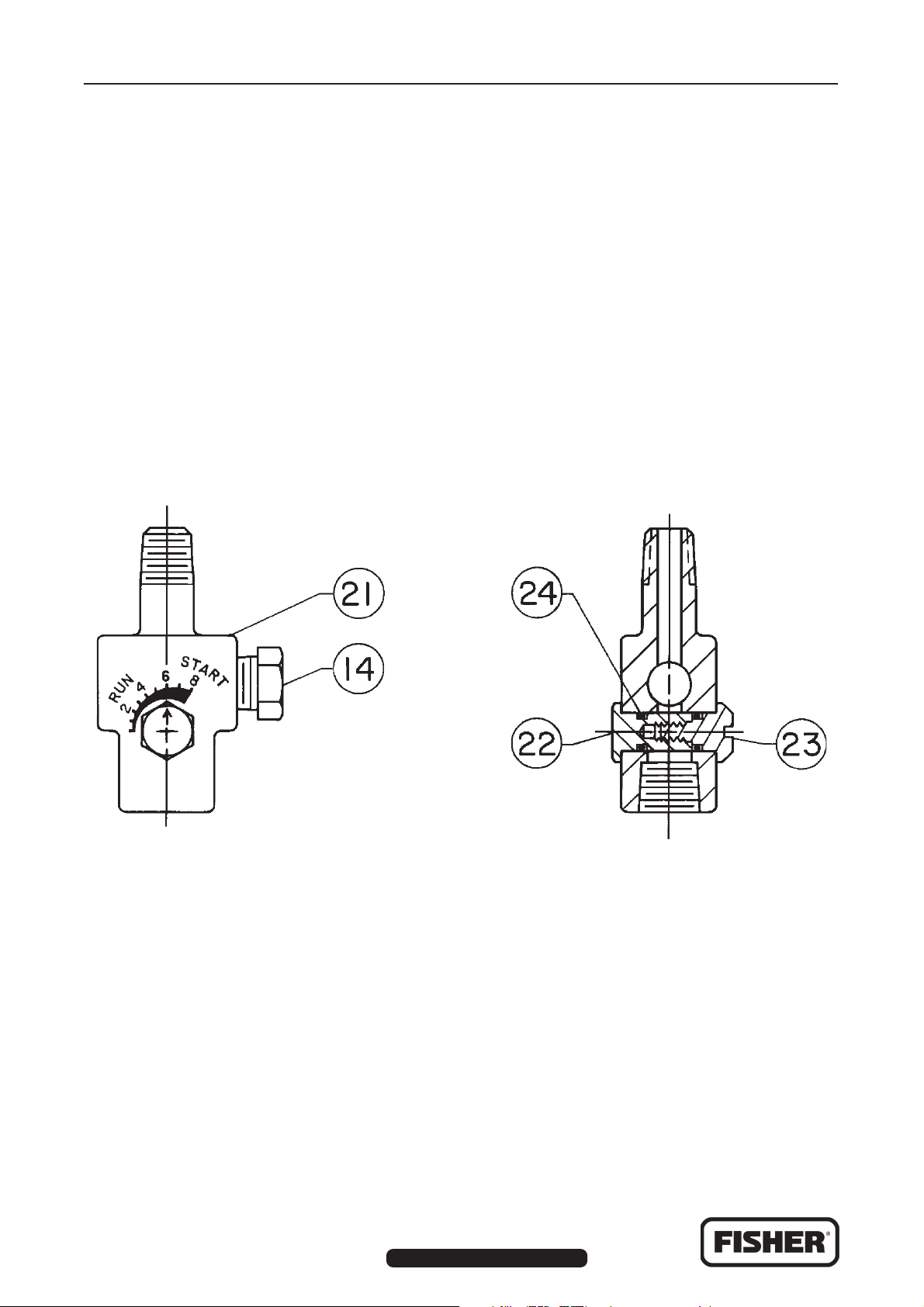

Figura 1. Gruppo Tipo 112
20B4393
