Asennusopas
Suomi – Toukokuu 2002
Tyyppi 252
Johdanto
Tässä asennusoppaassa annetaan asennus- ja
irrotusohjeet. Jos haluat käyttökäsikirjan, ota yhteys
paikalliseen Fisherin myyntikonttoriin tai myyntiedustajaan
tai tutustu käsikirjaan osoitteessa
www.FISHERregulators.com. Lisätietoja on seuraavissa
julkaisuissa:
Tyypin 252 suodattimen käyttöohjekirja, lomake 5438,
D102465X012.
Painelaitedirektiivin luokka
Tätä tuotetta voidaan käyttää painelaitteiden
turvavarusteena seuraavissa painelaitedirektiivin 97/23/
EY luokissa. Sitä voidaan käyttää myös muissa kuin
painelaitedirektiivin alaisissa laitteissa hyvän teknisen
käytännön mukaisesti alla olevan taulukon mukaan.
OKOKNEETTOUTTAKOULIPPYYTETSEN
)aamuut4/1(6NDPES1
Tekniset tiedot
Sisääntulo- ja ulostuloliitäntä
DN 6 (1/4 tuumaa) NPT kierteellinen
Suurin käyttyöpaine
Alumiini: 148 bar (2150 psig)
Suodatinluokitus
20 mikrometriä
Suurin paine-ero
70 bar (100 psig)
Koepaine
Kaikki paineenalaiset kiinnitysosat on testattu
direktiivin 97/23/EC -mukaan. -Liite 1, Osa 7.4
Lämpötila alue
-40–+82 °C (-40–+180°F)
(1)
(1)
(1)
Asennus
Jos suodatin asennetaan paikkaan, jossa sen
ominaisuudet eivät ole riittäviä tai
käyttöolosuhteet voivat aiheuttaa sen, että
viereisten putkien tai putkiliitosten nimellisarvot
ylittyvät, ulos virtaava neste tai paineistettujen
osien halkeaminen voi aiheuttaa tapaturman,
laitevaurioita tai vuodon. Tämän välttämiseksi
suodatin on asennettava paikkaan, jossa:
• käyttöolosuhteet ovat laitteen ominaisuuksien
mukaiset
• käyttöolosuhteet ovat soveltuvien sääntöjen,
määräysten ja standardien mukaiset.
Poistaminen käytöstä (sulkeminen)
Eristä säädin/suodatin kaikesta paineesta ja
vapauta varovasti siihen jäänyt paine ennen sen
purkamista, jotta paineen äkillinen
purkautuminen ei aiheuta tapaturmaa.
Osaluettelo
Avain Kuvaus
1 Suodatinpäärakenne
2 Suodattimen runko
3 Alaistukka
4 Suodatinpanos
5 O-rengas
6 Putken tulppa
7 Tyhjennysventtiili
8 Yläistukka
1. Tässä asennusoppaassa annettuja paine- ja lämpötilarajoja ja muita sovellettavien
standardien ja säännösten rajoituksia ei saa ylittää.
A7013
VALINNAINEN TYHJENNYSVENTTIILI

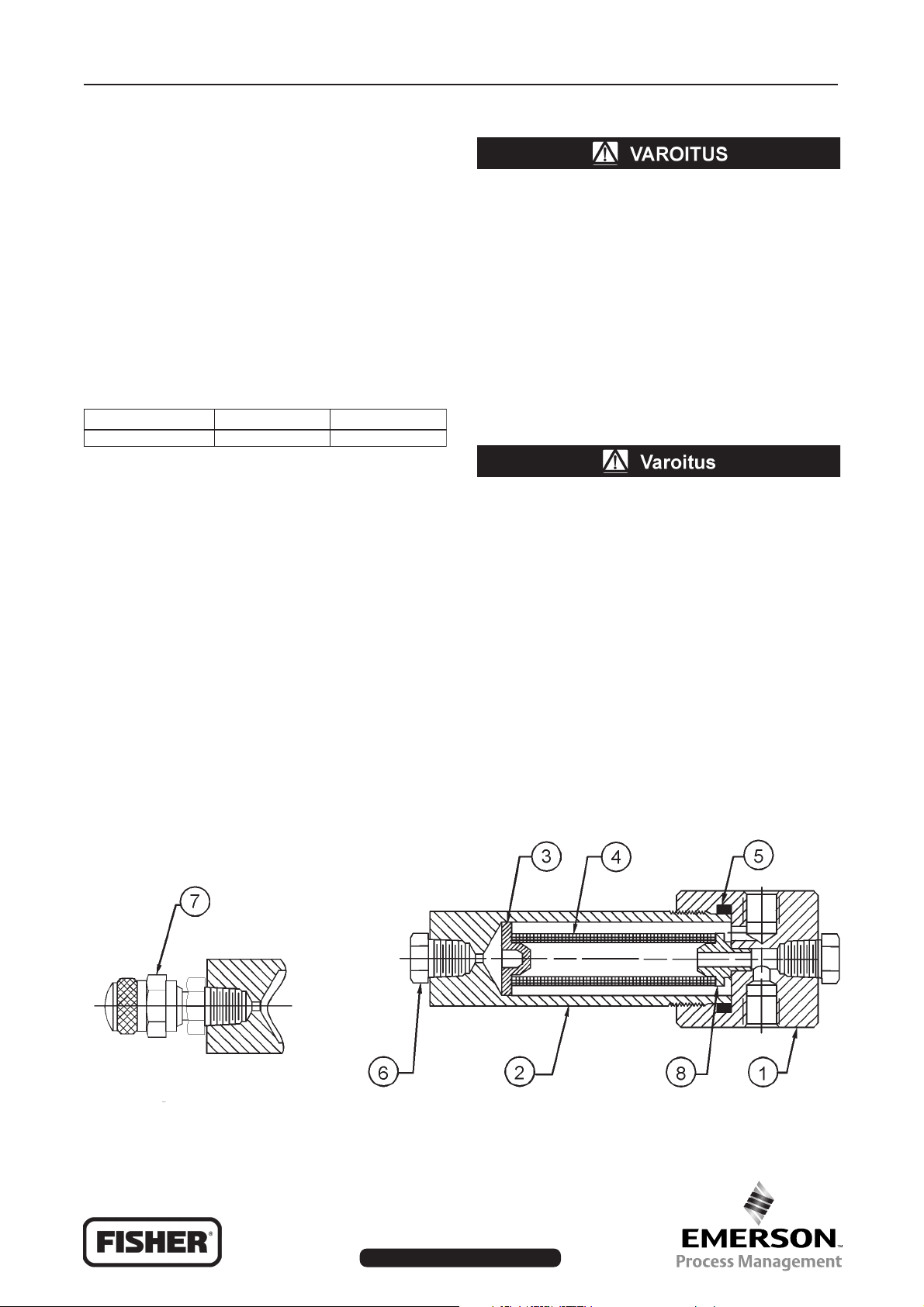

Kuva 1. Tyypin 252 suodatin
VAKIORUNKO
D102465XFIN
www.FISHERregulators.com
Tyyppi 252
©Fisher Controls International, Inc., 2002. Kaikki oikeudet pidätetään.
Fisher ja Fisher Regulators ovat Fisher Controls International, Inc:n omistamia merkkejä. Emerson-logo on Emerson Electric Co:n tavara- ja palvelumerkki.
Kaikki muut merkit ovat niiden omistajien omaisuutta.
Vaikka tämän julkaisun sisällön tarkkuudesta on pyritty huolehtimaan kaikin tavoin, julkaisun sisältö on tarkoitettu vain tiedoksi eikä sitä pidä tulkita tässä kuvattujen tuotteiden tai palvelujen
eikä niiden käytön tai soveltuvuuden ilmaistuiksi tai konkludenttisiksi takuiksi. Pidätämme oikeuden muuttaa tai parantaa tuotteiden mallia ja teknisiä tietoja milloin tahansa siitä
ilmoittamatta.
Lisätietoja saat ottamalla yhteyden Fisher Controls, Internationaliin:
Yhdysvalloissa (800) 588 5853 – Yhdysvaltojen ulkopuolella +1 972 542 0132
Ranska: +33 23 733 4700
Singapore: +65 770 8320
Meksiko: +52 57 28 0888
Painettu Yhdysvalloissa
