Guía de instalación
Español – Mayo 2002
Tipo 252
Introducción
Esta guía de instalación entrega instrucciones sobre
instalación y desmontaje. Para recibir una copia del manual
de instrucciones, póngase en contacto con la Oficina de
Ventas de Fisher o con el Representante de Ventas local o
vea una copia en www.FISHERregulators.com. Para más
informaciones, consulte:
Manual de instrucciones del filtro Tipo 252, formulario
5438, D102465X012.
Categoría P.E.D.
Este producto puede utilizarse como accesorio de
seguridad con equipos a presión en las siguientes
categorías de la Directiva para Equipos a Presión 97/23/
EC. También puede utilizarse fuera del ámbito de la
Directiva para Equipos a Presión mediante prácticas de
buena ingeniería (SEP) según la tabla de a continuación.
OTCUDORPLEDOÑAMATSAÍROGETACODIUQÍLEDOPIT
).glup4/1(6NDPES1
Especificaciones
Tamaño de conexión de entrada y salida
DN 6 (1/4 pulg.) NPT atornillado
Presión de funcionamiento máxima
Aluminio: 148 bares (2150 psig)
Clasificación del filtro
20 micrones
Presión diferencial máxima
(1)
70 bares (100 psig)
Presión de prueba
Todos los componentes encargados de retener la
presión han sido sometidos a ensayo de acuerdo a
la Directiva 97/23/EC-Anexo 1, Sección 7.4
Capacidades de temperatura
-40 a 82°C (-40 a 180°F)
(1)
(1)
Instalación
Pueden producirse lesiones personales, daños
a los equipos o filtraciones por escape de líquidos
o por explosión de piezas a presión si el filtro se
instala en puntos en que sus capacidades pueden
verse sobrepasadas o en puntos que superen
las clasificaciones de las tuberías o de las
conexiones de las tuberías adyacentes. Para
evitar estas situaciones, instale el filtro donde:
• Las condiciones de servicio estén dentro de las
capacidades de la unidad.
• Las condiciones de servicios estén dentro de
los márgenes de los códigos, regulaciones o
normas.
Puesta fuera de servicio (parada)
Para evitar lesiones personales como resultado
de la liberación repentina de la presión, aísle el
regulador/filtro de toda presión y libere
cuidadosamente la presión atrapada en el filtro/
regulador antes de intentar el desensamblado.
Lista de piezas
Clave Descripción
1 Conjunto de cabezal de filtro
2 Carcasa del filtro
3 Asiento inferior
4 Cartucho del filtro
5 Junta tórica
6 Tapón de tubería
7 Válvula de drenaje
8 Asiento superior
1. No deben excederse los límites de presión/temperatura de esta guía de instalación
ni ninguna norma o limitación de códigos correspondiente.
A7013
VÁLVULA DE DRENAJE OPTATIVA
CARCASA CONVENCIONAL

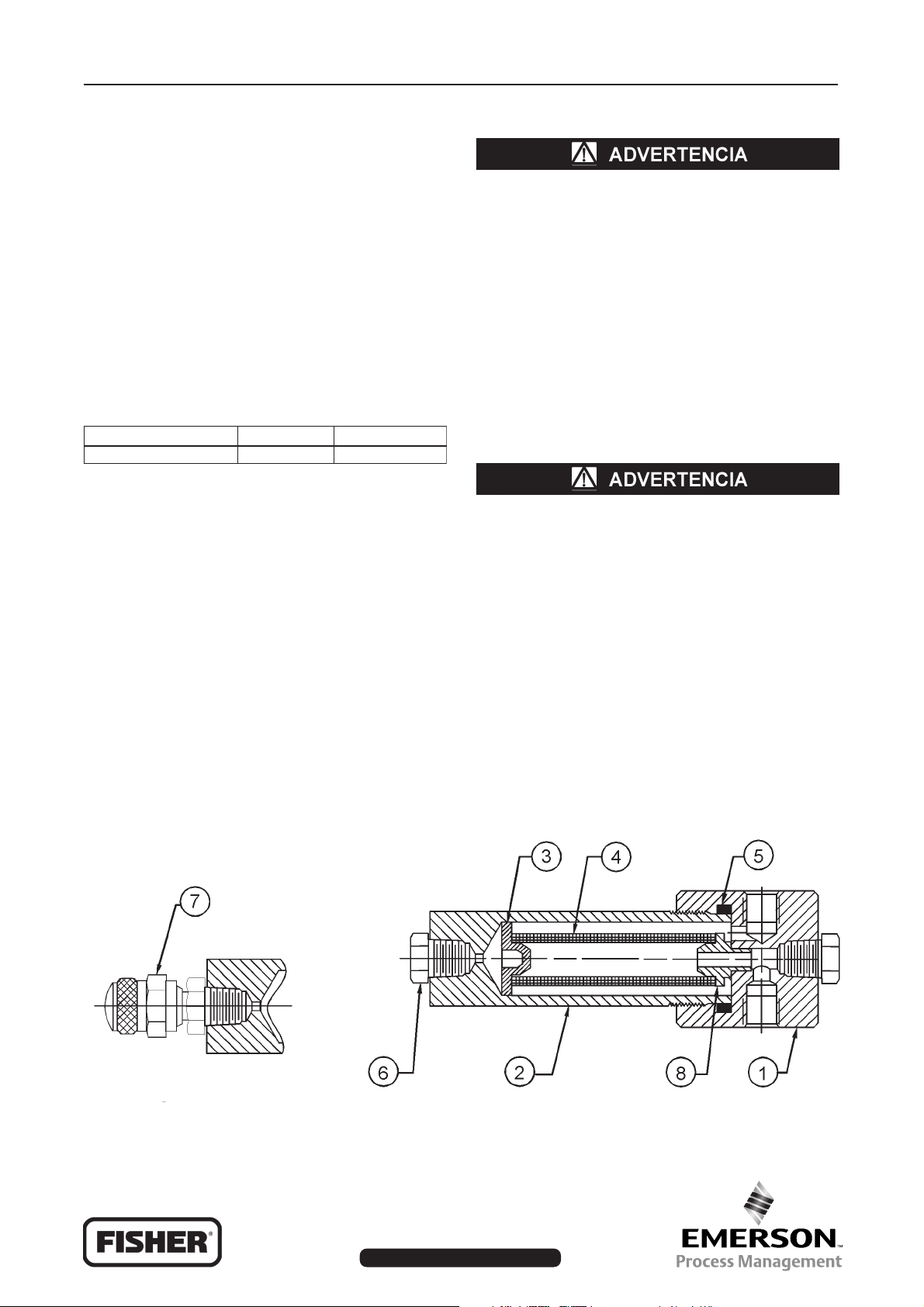

Figura 1. Filtro Tipo 252
D102465XESP
www.FISHERregulators.com
Tipo 252
©Fisher Controls International, Inc., 2002; Reservados todos los derechos
