Installasjonsveiledning
Norsk – Mai 2002
Type 252
Innledning
Denne installasjonsveiledningen inneholder anvisninger
for installering og demontering. Ta kontakt med nærmeste
salgskontor eller salgskonsulent for Fisher for å motta en
brukerhåndbok, eller les brukerhåndboken på
www.FISHERregulators.com. Se følgende hvis du trenger
ytterligere opplysninger:
Brukerhåndbok for type 252 filter, skjema 5438,
D102465X012.
PED-kategori
Dette produktet kan brukes som sikkerhetstilbehør til trykk
belastet utstyr i følgende kategorier under direktiv 97/23/
EØF Forskrift om trykk belastet utstyr. Produktet kan også
brukes utenom direktivet om trykk belastet utstyr ved å følge
trygg konstruksjonspraksis i henhold til tabellen nedenfor.
ESLERRØTSTKUDORPREIROGETAKEPYTEKSÆV
)remmot52,0-mm4,6(6NDPES1
Spesifikasjoner
Størrelse på inn- og utløpskopling
DN 6 (6,4 mm – 0,25 tommer) NPT med gjenger
Maksimalt driftstrykk
Aluminium: 148 bar (2150 psig)
Filterklassifikasjon
20 mikron
Maksimalt differensialtrykk
70 bar (100 psig)
Utprøvet testtrykk
Alle trykk belasted komponenter er tested og godkjent
i henhold til Direktiv 97/23/EC - Tillegg 1, seksjon 7.4
Temperaturtoleranse
-40 til 82 °C (-40 til 180 °F)
(1)
(1)
(1)
Installasjon
Det kan oppstå personskade, skade på utstyr
eller lekkasje på grunn av at væske eller gass
lekker ut eller deler under trykk sprekker, hvis
filteret installeres der kapasitetsgrensen kan
overstiges, eller hvis driftsforholdene overstiger
klassifikasjonen for tilstøtende rør eller
rørforbindelser. Unngå disse problemene ved å
installere et filter der:
• Driftsforholdene ligger innenfor enhetens
kapasitetsgrense.
• Driftsforholdene er i samsvar med gjeldende
lovgivning, forskrifter eller standarder.
Sette ut av drift (avstengning)
Unngå personskade som følge av at trykk plutselig
slippes ut, ved å isolere regulatoren/filteret fra alt
trykk og forsiktig slippe ut innestengt trykk fra
regulatoren/filteret før demontering.
Deleliste
Nøkkel Beskrivelse
1 Filtertopp
2 Filterhus
3 Nedre sete
4 Filterinnsats
5 O-ring
6 Rørplugg
7 Avtapningsventil
8 Øvre sete
1. Trykk-/temperaturgrensene i denne installasjonsveiledningen og andre gjeldende
begrensninger i henhold til standarder eller lovgivning må ikke overskrides.
A7013
AVTAPNINGSVENTIL (VALGFRI)

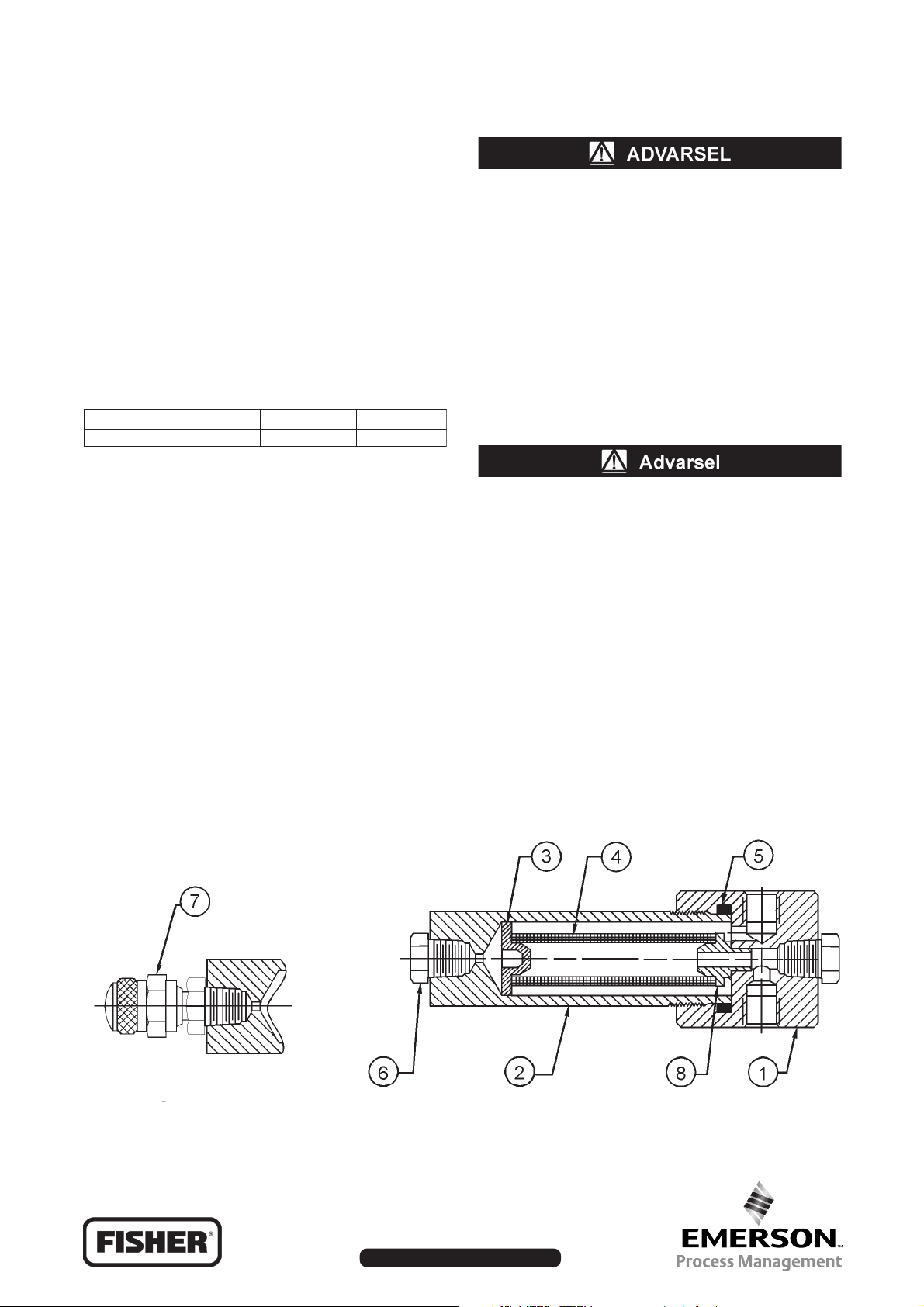

Figur 1. Filter, type 252
STANDARD FILTERHUS
D102465XNOR
www.FISHERregulators.com
Type 252
©Fisher Controls International, Inc., 2002; Med enerett
Merkene Fisher og Fisher Regulators eies av Fisher Controls International, Inc. Emerson-logoen er et vare- og tjenestemerke for Emerson Electric Co.
Alle andre merker tilhører sine respektive eiere.
Innholdet i denne publikasjonen er bare til informasjonsformål. Det er lagt ned stor innsats for å sikre at innholdet er korrekt, men det kan ikke tolkes som garantier, verken uttrykte eller
underforståtte, for produktene eller tjenestene som er beskrevet her, eller deres bruk eller egnethet. Vi forbeholder oss retten til å endre eller forbedre design og spesifikasjoner for
produktene når som helst og uten varsel.
Ta kontakt med Fisher Controls, International hvis du ønsker ytterligere opplysninger:
I USA (800) 588-5853 – utenfor USA (972) 542-0132
Frankrike – (33) 23-733-4700
Singapore – (65) 770-8320
Mexico – (52) 57-28-0888
Trykt i USA
www.FISHERregulators.com
