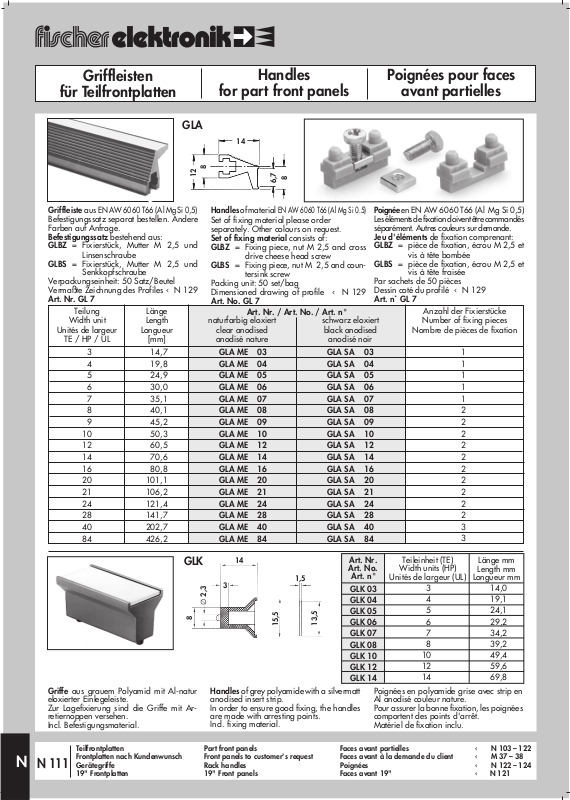

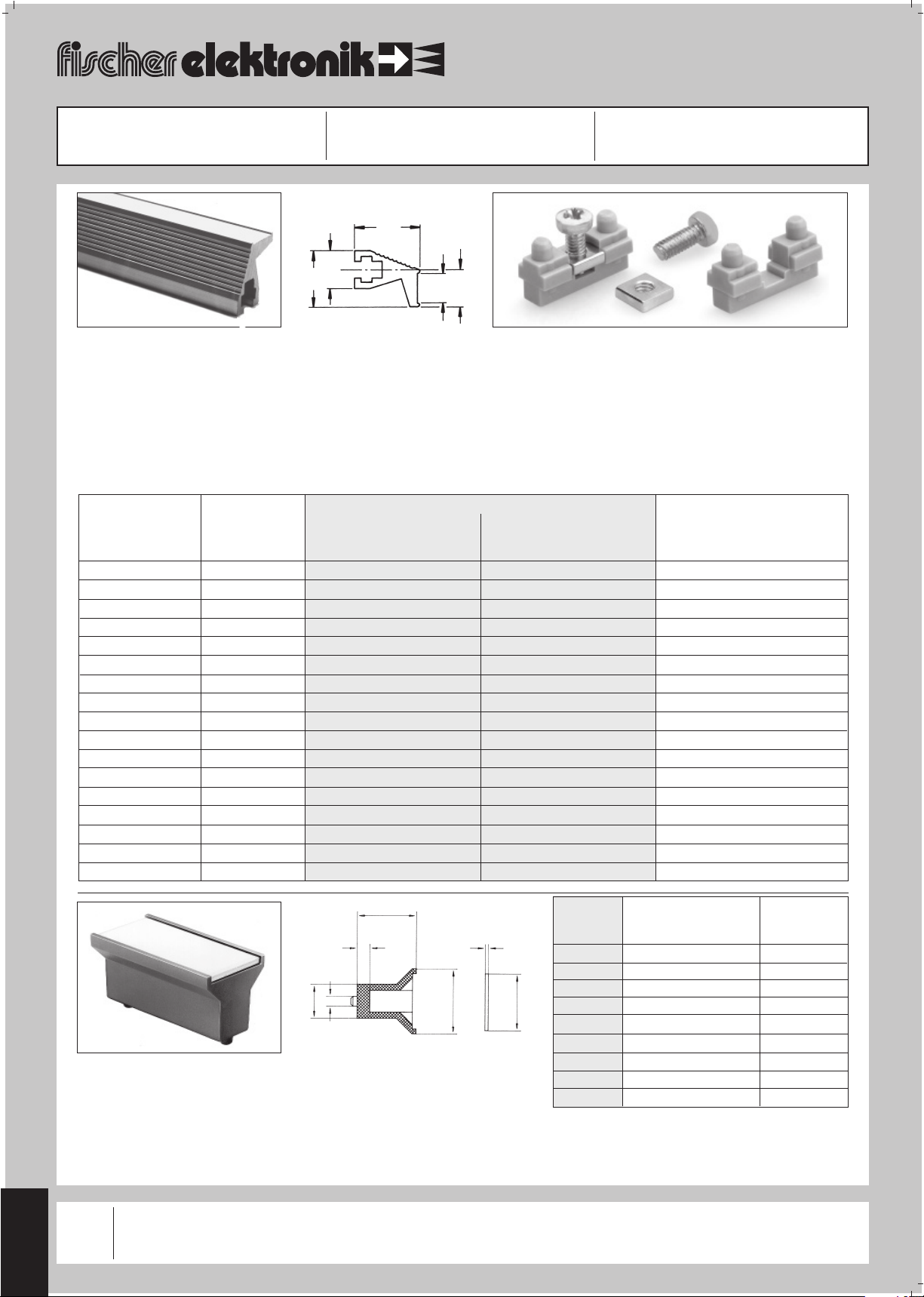

Griffleisten
für Teilfrontplatten
GLA
Handles
for part front panels
14
8
12
6,7
8
Poignées pour faces
avant partielles
Griffleiste aus EN AW 6060 T66 (Al Mg Si 0,5)
Befestigungssatz separat bestellen. Andere
Farben auf Anfrage.
Befestigungssatz bestehend aus:
GLBZ = Fixierstück, Mutter M 2,5 und
GLBS = Fixierstück, Mutter M 2,5 und
Verpackungseinheit: 50 Satz/Beutel
Vermaßte Zeichnung des Profiles ‹ N 129
Art. Nr. GL 7
Linsenschraube
Senkkopfschraube
Teilung
Width unit
Unités de largeur
TE / HP / UL
3
4
5
6
7
8
9
10
12
14
16
20
21
24
28
40
84
Länge
Length
Longueur
[mm]
14,7
19,8
24,9
30,0
35,1
40,1
45,2
50,3
60,5
70,6
80,8
101,1
106,2
121,4
141,7
202,7
426,2
Handles of material EN AW 6060 T66 (Al Mg Si 0.5)
Set of fixing material please order
separately. Other colours on request.
Set of fixing material consists of:
GLBZ = Fixing piece, nut M 2,5 and cross
GLBS = Fixing piece, nut M 2,5 and coun-
Packing unit: 50 set/bag
Dimensioned drawing of profile ‹ N 129
Art. No. GL 7
naturfarbig eloxiert
clear anodised
anodisé nature
drive cheese head screw
tersink screw
Art. Nr. / Art. No. / Art. n°
GLA ME 03
GLA ME 04
GLA ME 05
GLA ME 06
GLA ME 07
GLA ME 08
GLA ME 09
GLA ME 10
GLA ME 12
GLA ME 14
GLA ME 16
GLA ME 20
GLA ME 21
GLA ME 24
GLA ME 28
GLA ME 40
GLA ME 84
schwarz eloxiert
black anodised
anodisé noir
GLA SA 03
GLA SA 04
GLA SA 05
GLA SA 06
GLA SA 07
GLA SA 08
GLA SA 09
GLA SA 10
GLA SA 12
GLA SA 14
GLA SA 16
GLA SA 20
GLA SA 21
GLA SA 24
GLA SA 28
GLA SA 40
GLA SA 84
Poignée en EN AW 6060 T66 (Al Mg Si 0,5)
Les éléments de fixation doivent être commandés
séparément. Autres couleurs sur demande.
Jeu d'éléments de fixation comprenant:
GLBZ = pièce de fixation, écrou M 2,5 et
vis à tête bombée
GLBS = pièce de fixation, écrou M 2,5 et
vis à tête fraisée
Par sachets de 50 pièces
Dessin coté du profilé ‹ N 129
Art. n˚ GL 7
Anzahl der Fixierstücke
Number of fixing pieces
Nombre de pièces de fixation
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
N
Griffe aus grauem Polyamid mit Al-natur
eloxierter Einlegeleiste.
Zur Lagefixierung sind die Griffe mit Arretiernoppen versehen.
Incl. Befestigungsmaterial.
Teilfrontplatten Part front panels Faces avant partielles ‹ N 103 – 122
Frontplatten nach Kundenwunsch Front panels to customer's request Faces avant à la demande du client ‹ M 37 – 38
N 111
Gerätegriffe Rack handles Poignées ‹ N 122 – 124
19" Frontplatten 19" Front panels Faces avant 19" ‹ N 121
GLK
∅ 2,3
8
14
3
Handles of grey polyamide with a silvermatt
anodised insert strip.
In order to ensure good fixing, the handles
are made with arresting points.
Incl. fixing material.
1,5
15,5
13,5
Art. Nr.
Art. No.
Art. n°
GLK 03
GLK 04
GLK 05
GLK 06
GLK 07
GLK 08
GLK 10
GLK 12
GLK 14
Poignées en polyamide grise avec strip en
Al anodisé couleur nature.
Pour assurer la bonne fixation, les poignées
comportent des points d'arrêt.
Matériel de fixation inclu.
Teileinheit (TE)
Width units (HP)
Unités de largeur (UL)
3
4
5
6
7
8
10
12
14
Länge mm
Length mm
Longueur mm
14,0
19,1
24,1
29,2
34,2
39,2
49,4
59,6
69,8
