Приложение к руководству пользователя
Модели
◆ FPG2800,FPG3800,
FPG4800,FPG5800, FPG6800,FPG7800
◆ FPG2800E1,FPG3800E1,
FPG4800E1,FPG5800E1,FPG6800E1,FPG7800E1
◆ FPG2800M,FPG3800M,
FPG4800M,FPG5800M,FPG6800M,FPG7800M,
◆ FPG2800E2,FPG3800E2,
FPG4800E2,FPG5800E2,FPG6800E2,FPG7800E2
Модель
Система запуска
Ручной
запуск
Электри
ческая
Модель
двигател
я
Комплект
для
транспор
тировки
Размеры
(Д × Ш × В), мм
Сухая масса
(примерная),
кг
FPG 2800 Да Нет SFE 160 Нет 617x460x458 43.4
FPG 2800M Да Нет SFE 160 Да 717x460x458 47.3
FPG 2800E1 Да Да SFE 160E Нет 617x485x458 50
FPG 2800E2 Да Да SFE 160E Да 717x485x458 54
FPG 3800 Да Нет SFE 200 Нет 617x460x458 44.6
FPG 3800M Да Нет SFE 200 Да 717x460x458 48.5
FPG 3800E1 Да Да SFE 200E Нет 617x485x458 51.5
FPG 3800E2 Да Да SFE 200E Да 717x485x458 55.5
FPG 4800 Да Нет SFE 270 Нет 705x540x577 70
FPG 4800M Да Нет SFE 270 Да 805x540x577 75.4
FPG 4800E1 Да Да SFE 270E Нет 705x540x577 77
FPG 4800E2 Да Да SFE 270E Да 805x540x577 84.6
FPG 5800 Да Нет SFE 270 Нет 705x540x577 72
FPG 5800M Да Нет SFE 270 Да 805x540x577 77.8
FPG 5800E1 Да Да SFE 270E Нет 705x540x577 79.5
FPG 5800E2 Да Да SFE 270E Да 805x540x577 87
FPG 6800 Да Нет SFE 340 Нет 690x525x555 78
FPG 6800M Да Нет SFE 340 Да 745x740x675 83.8
FPG 6800E1 Да Да SFE 340E Нет 690x525x555 85.5
FPG 6800E2 Да Да SFE 340E Да 745x740x675 93
FPG 7800 Да Нет SFE 390 Нет 705x540x577 82.5
FPG 7800M Да Нет SFE 390 Да 805x540x577 88
FPG 7800E1 Да Да SFE 390E Нет 705x540x577 89.2
FPG 7800E2 Да Да SFE 390E Да 805x540x577 95
- 1 -
Page 3
www.firman.biz 8-800-333-25-32
Приложение к руководству пользователя
Съемтранспортировочныхскоб
Внимание:
Если под двигателем генератора есть две Г-образные скобы, их необходимо
снять до эксплуатации устройства. Такие скобы устанавливаются на
некоторые генераторы только для обеспечения безопасности
транспортировки. В процессе эксплуатации они мешают функционированию
резиновой изоляции и генератора в целом. Снимите скобы, чтобы они не
препятствовали функционированию виброизоляции (резиновые элементы).
Эксплуатация генератора со
повреждению аппарата.
скобами может привести к серьезному
Транспортировочные
скобы
Краткоеруководствопоэксплуатации
z Распакуйте генератор, убедитесь в наличии всех узлов и элементов, входящих в
комплект поставки.
z С помощью воронки залейте масло (поставляется с генератором) в картер. Не
превышайте уровень масла.
z Вынесите генератор на открытый воздух, поставьте его на плоскую
горизонтальную поверхность, вдали от дверей, окон и систем вентиляции.
z Отвинтите крышку
воронки.
z Откройте топливный клапан (переключатель находится под топливным баком).
z Полностью закройте воздушную заслонку с помощью соответствующего рычага.
z Включите мотор с помощью переключателя.
z Медленно вытягивайте пусковой шнур, пока не почуствуете сопротивление.
Резко дерните шнур, чтобы запустить двигатель.
z
Пока двигатель нагревается, медленно переводите рычаг управления
воздушной заслонкой в рабочее положение.
z Подключите питаемые устройства. Используйте только заземленные
удлинители.
топливного бака и залейте в него топливо с помощью
НЕ превышайте допустимую нагрузку генератора или
используемых электрических кабелей.
z Перед тем, как заглушить двигатель, отключите от генератора все питаемые
устройства.
z После отключения не глушите двигатель в течение 2 минут.
z Выключите двигатель с помощью переключателя.
z Закройте топливный клапан.
- 2 -
Page 4
www.firman.biz 8-800-333-25-32
Приложение к руководству пользователя
z Если генератор не будет использоваться более чем 30 дней, храните его в
соответствии с указаниями, изложенными в Руководстве пользователя.
Комплектация
Описание Количество
Руководство пользователя 1
Приложение к руководству пользователя 1
Генератор 1
Свечной ключ 1
Кабель для зарядки аккумуляторов (12В, постоянный ток) 1
Гаечный ключ 12-14” 1
Если в комплекте нет каких-либо частей, либо некоторые их них повреждены,
обращайтесь к продавцу.
Конфигурацияпанелиуправления.
FPG2800,FPG3800
1
2
3
4
FPG4800,FPG5800,FPG6800,FPG7800
2
6
3
4
5
5
6
7
8
7
9
9
1
8
Розетка 230 В / 16 А
1. Вольтметр.
2. Выключатель мотора.
3. Предупреждающий индикатор понижения уровня масла
4. Автомат сети переменного тока
5. Индикатор питания
6. Автомат сети постоянного тока.
- 3 -
Page 5
www.firman.biz 8-800-333-25-32
Приложение к руководству пользователя
7. Клемма заземления
8. Розетка постоянного тока для зарядки аккумуляторов (12 В).
Основныетехническиехарактеристики
FPG2800
Модель
Номинальная
мощность
(переменный ток),
Вт
Номинальное
напряжение
(переменный ток)
Номинальная
частота
Генератор
Фаза Однофазный
Коэффициент
мощности
Скорость 3000 об/мин 3000 об/мин 3000 об/мин 3000 об/мин 3000 об/мин 3000 об/мин
Тип двигателя
Объем, см3 163 196 270 270 337 389
Максимальная
мощность при 3600
об/мин, л.с.
FPG2800M
FPG2800E1
FPG2800E2
2000 Вт 2500 Вт 2800 Вт 3300 Вт 4000 Вт 5000 Вт
Одноцилиндровый 4-х тактный двигатель с верхним расположением клапана, воздушное
5,5 6.5 9 9 11 13
FPG3800
FPG3800M
FPG3800E1
FPG3800E2
FPG4800
FPG4800M
FPG4800E1
FPG4800E2
охлаждение
FPG5800
FPG5800M
FPG5800E1
FPG5800E2
220 В
50 Гц
1
FPG6800
FPG6800M
FPG6800E1
FPG6800E2
FPG7800
FPG7800M
FPG7800E1
FPG7800E2
Система зажигания
Система запуска Ручной запуск или ручной + электрический (см. конфигурацию модели)
Топливо Неэтилированный бензин
Двигатель
Емкость топливного
бака
Емкость масляного
бака
Тип карбюратора Поплавковый
Воздушный фильтр Влажный фильтрующий элемент
Тип альтернатора щеточный
Автоматический
регулятор
напряжения
Система контроля
уровня масла
Зарядка
аккумуляторов (12В,
постоянный ток)
Конфигурация
Индикатор уровня
топлива
Вольтметр Да Да Да Да Да Да
Автомат сети
переменного тока
15 л 15 л 25 л 25 л 25 л 25 л
0,6 л 0,6 л 1,1 л 1,1 л 1,1 л 1,1 л
Да Да Да Да Да Да
Да Да Да Да Да Да
Да Да Да Да Да Да
Да Да Да Да Да Да
Да Да Да Да Да Да
Транзисторная
- 4 -
Page 6
www.firman.biz 8-800-333-25-32
СОДЕРЖАНИЕ
Общая информация по безопасности ............................................................................... 3
Инструкция по технике безопасности................................................................................ 3
Информация по электробезопасности ........................................................................... 6

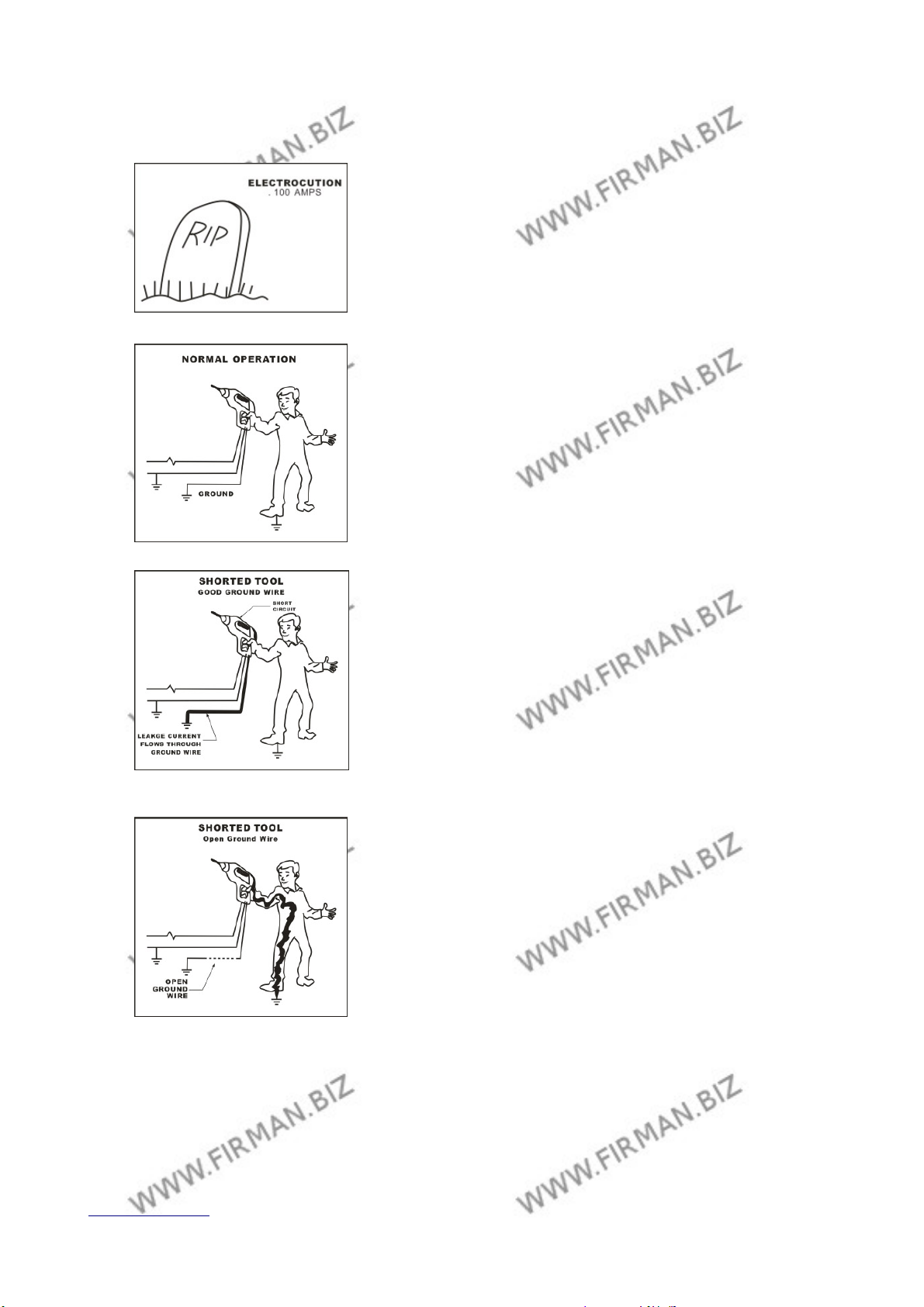

Ток утечки ....................................................................................................................................6
Выбор генератора ................................................................................................................... 8
Расчет требуемой мощности.............................................................................................. 8
Примерные параметры используемых потребителей: ................................................ 9
Нагрузки на электродвигатель.............................................................................................. 10
Рабочее напряжение............................................................................................................... 11
Установка генератора ........................................................................................................... 12
Удлинитель .................................................................................................................................13
Переключатель питания.......................................................................................................... 13
Проверка оборудования перед эксплуатацией............................................................... 14
Заземление ............................................................................................................................... 14
Смазка........................................................................................................................................ 15
Рекомендации по выбору масла ....................................................................................... 15
Предупреждение о низком уровне
Рекомендации по выбору топлива .....................................................................................16
Запуск генератора .................................................................................................................. 17
Подготовка генератора перед запуском .........................................................................17
Запуск двигателя ......................................................................................................................17
Подключение нагрузок ...........................................................................................................18
Выключение генератора ........................................................................................................18
масла. .....................................................................15
Обкатка.......................................................................................................................................19
Техническое обслуживание................................................................................................... 20
Ежедневный осмотр ................................................................................................................20
Периодический осмотр ......................................................................................................... 20
Проверка свечи зажигания.................................................................................................... 21
1
Page 7
www.firman.biz 8-800-333-25-32
Замена масла ......................................................................................................................... 22
Очистка воздушного фильтра ..............................................................................................22

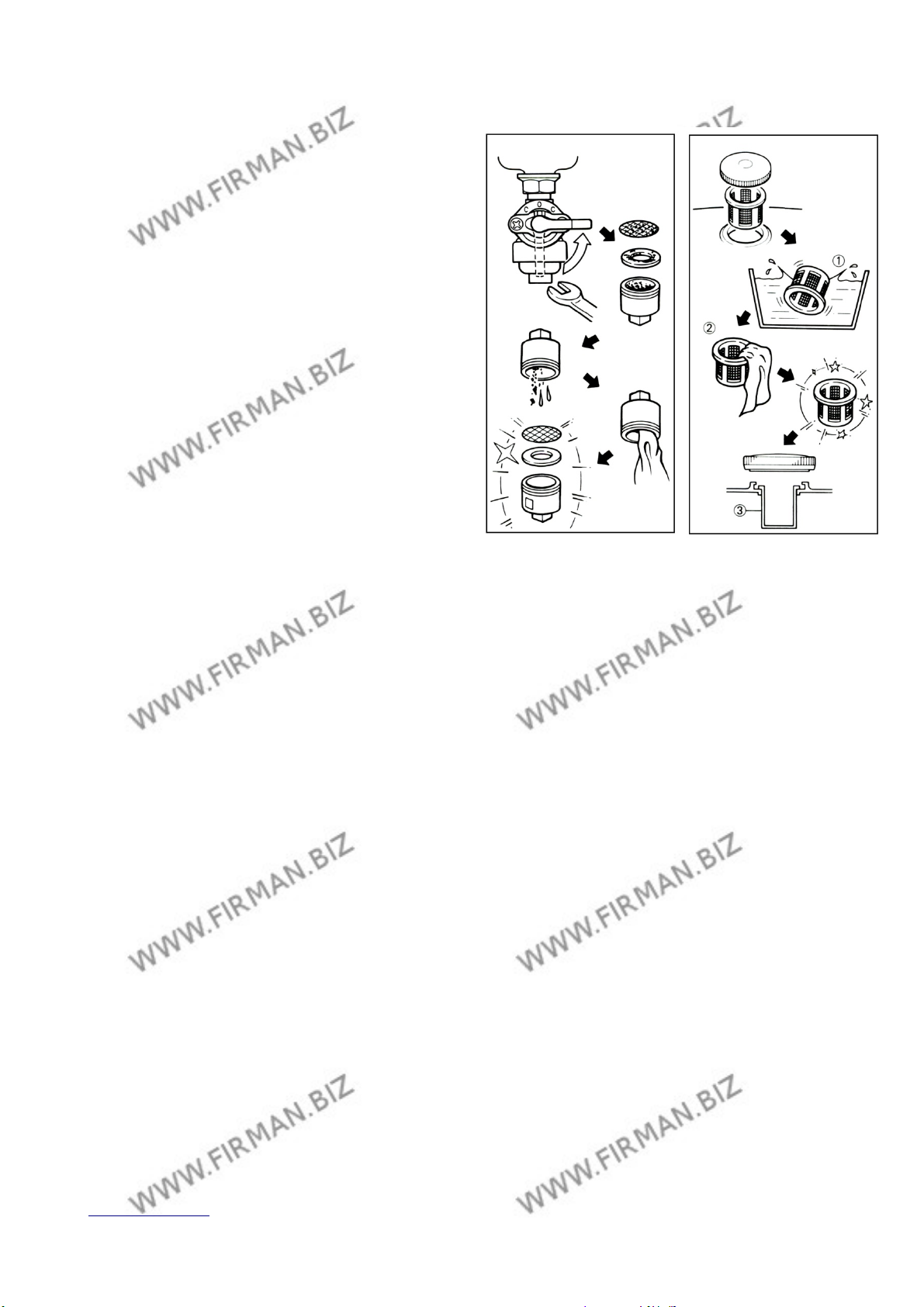

Очистка фильтра топливного крана...................................................................................23
Очистка фильтра бензобака................................................................................................ 23
Генератор ..................................................................................................................................23
Тепловой экран.........................................................................................................................24
Обледенение карбюратора ................................................................................................24
Советы для быстрого включения генератора, находившегося в консервации .......24
Хранение и обслуживание генератора.............................................................................. 25
Нечастое использование ....................................................................................................... 25

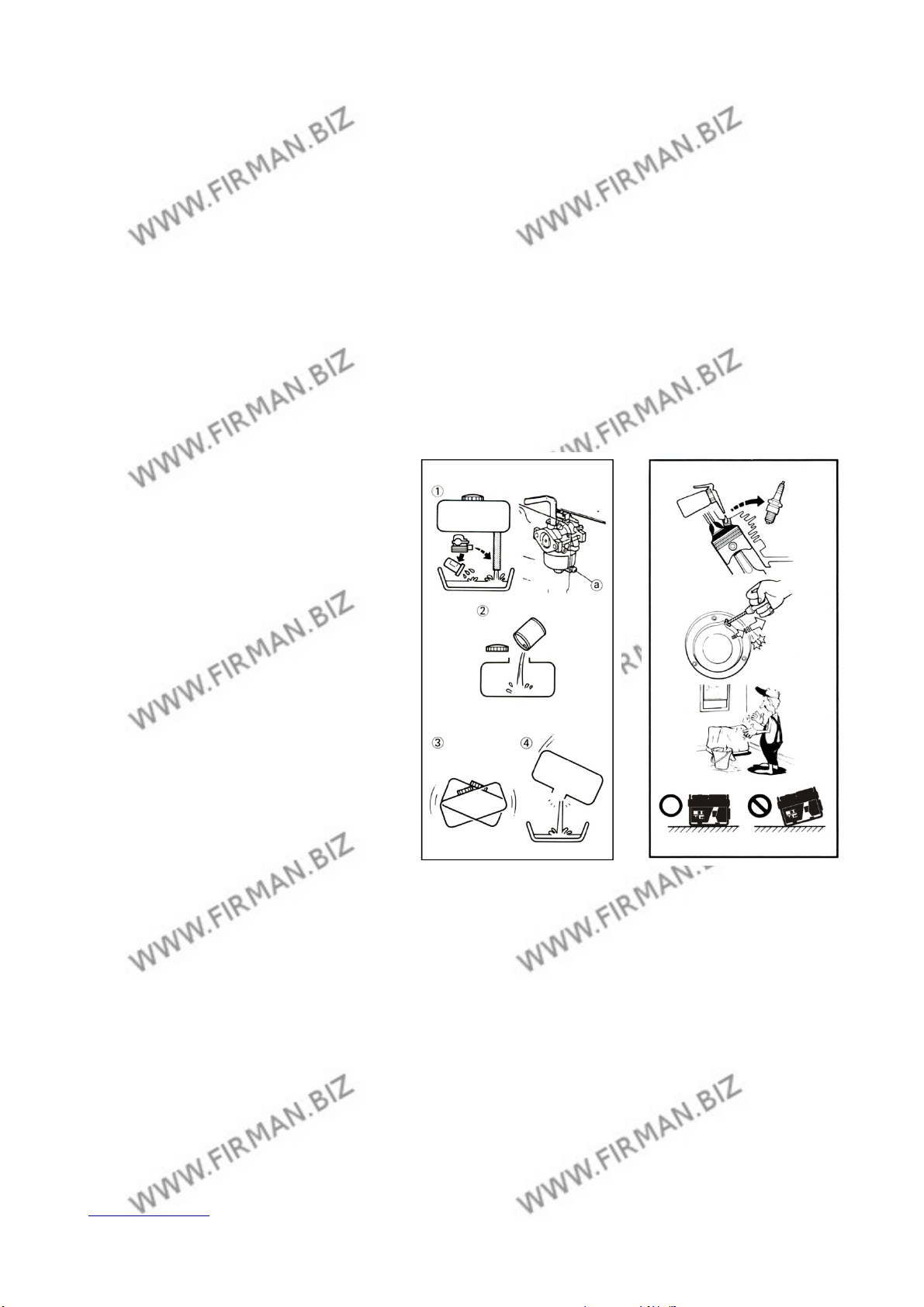

Долгосрочное хранение........................................................................................................25
Устранение неполадок........................................................................................................... 26
Ограниченная гарантия .......................................................................................................... 28
Гарантийный талон .................................................................................................................. 29
ВАЖНО: Перед использованием внимательно прочтите данное руководство и все
дополнительные инструкции. Если покупатель не может установить прибор, обслуживать и
использовать его в соответствии с описаниями и инструкциями в данном руководстве, гарантия
аннулируется.
Поскольку производитель постоянно работает над совершенствованием прибора, некоторые
характеристики и опции могут меняться без уведомления покупателя.
2
Page 8
www.firman.biz 8-800-333-25-32
ОБЩАЯ ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
ОПАСНО
ОПАСНО указывает на потенциально опасную ситуацию, которая приведет к серьезным травмам или
смерти при несоблюдении инструкции
ОСТОРОЖНО
ОСТОРОЖНО указывает на потенциально опасную ситуацию, которая может привести к смерти или
травмам.
ВНИМАНИЕ
ВНИМАНИЕ указывает на потенциально опасную ситуацию, которая может привести к травмам малой
и средней степени тяжести и повреждению оборудования.
ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ОСТОРОЖНО
Несоблюдение следующих инструкций может привести к тяжелым травмам, смерти или
повреждению оборудования.
1. Внимательно прочитайте данное руководство до начала работы с генератором.
Следуйте всем описанным мерам предосторожности и инструкциям.
2. Изучите устройство генератора, сферы его применения, ограничения и риски, связанные
с его использованием. Для некоторого оборудования существуют особые требования к
источнику питания
расстоянии не менее 1 м от здания или другого оборудования. Не наклоняйте генератор это может привести к утечке топлива или масла.
4. Нагрузка не должна превышать указанную на паспортной
Превышение нагрузки может привести к повреждению генератора и уменьшению срока
службы.
, например, частота, напряжение, форма волны переменного тока и т.д.
3. Оборудование следует
устанавливать на твердую
ровную устойчивую
поверхность. Генератор
следует размещать на
табличке (шильдике).
5. Не разгоняйте двигатель до предельных скоростей, это может привести к травмам или
повреждениям оборудования. Не блокируйте работу деталей, которые регулируют число
оборотов двигателя.
6. Чтобы исключить случайное включение генератора, всегда снимайте свечу зажигания или
отсоедините провод от нее
7. При наличии повреждений или отсутствии деталей или защитного кожуха
8. генератор включать нельзя. Свяжитесь с сервисным центром или
перед началом работы.
3
Page 9
www.firman.biz 8-800-333-25-32
дистрибьютором по поводу замены частей.
9. Генератор нельзя включать или хранить в условиях высокой влажности или
10. рядом с предметами из высокопроводящих материалов (металлические или
стальные покрытия и т.д.)
11. Следите за тем, чтобы поверхность генератора была чистой и не масляной.
12. Удлинители, кабели питания и все электрическое оборудование должно содержаться в
хорошем состоянии. Не используйте их при наличии повреждений или дефектов.
13. Храните генератор в хорошо проветриваемом помещении. Топливный бак
должен быть пустым. Запрещается хранить топливо вблизи с генератором.
14. Запрещается использовать генератор:
a) При самопроизвольном изменении скорости двигателя;
b) при снижении выходной электрической мощности
c) при перегреве оборудования
d) при искрении
e) при поврежденных
f) при перебоях в зажигании двигателя
g) при повышенном уровне вибрации
h) при пожаре и задымлении
i) в закрытых помещениях
розетках
j) при дожде или в экстремальных климатических условиях. Не
оставляйте генератор под дождем.
15. Периодически проверяйте топливную систему на отсутствие утечек или старения таких
элементов, как изношенный топливный шланг, ослабленные или отсутствующие
поврежденный топливный бак или крышка топливного бака. Все повреждения необходимо
устранить до начала работы.
16. Запрещается использовать, обслуживать или заправлять генератор при следующих
условиях:
a) Включайте и используйте генератор
b) только вне здания. Не включайте
c) генератор внутри помещения, даже
если двери и окна открыты.
Избегайте мест скопления паров, таких как ямы
подвалы, котлованы, трюмы. ОПАСНО: УГАРНЫЙ ГАЗ.
Выхлопы двигателя содержат угарный газ, ядовитое вещество без цвета и запаха,
которое при вдыхании может привести к травмам и смертельному исходу. Если при
работе с генератором Вам стало плохо, появилась слабость или головокружение,
выключите его и выйдите на свежий воздух – возможно, Вы
отравились
угарным газом.
, гаражи,
хомуты,
d) Для нормальной работы и охлаждения двигателя
необходима хорошая циркуляция воздуха. Температура
4
Page 10
www.firman.biz 8-800-333-25-32
воздуха не должна превышать 40°C.
e) Заправляйте генератор
топливом в хорошо
освещенном месте. Старайтесь не проливать топливо и
никогда не заправляйте устройство во время его
работы. Дайте двигателю охладиться две минуты перед
повторной заправкой.
f) Не заправляйте генератор вблизи открытого огня, сигнальных ламп или искрящего
электрического оборудования (электроинструментов, сварочных аппаратов,
шлифовальных станков и
g) При работе генератора необходимо всегда должны быть установлены воздушный
фильтр и глушитель. Поддерживайте их в хорошем состоянии.
h) Запрещается курить около генератора.
17. Генератор должен быть заземлен!
18. Не надевайте свободную одежду или длинные
украшения, они могут попасть во вращающиеся части
или стартер.
т.д.).
19. Генератор необходимо вывести в рабочий режим
Кабели отсоединяются до выключения двигателя.
20. Чтобы избежать вибраций, которые могут привести к повреждению оборудования, не
включайте генератор, если закончилось топливо, при наличии электрических нагрузок.
21. Не блокируйте вентиляционные отверстия посторонними предметами, даже если
генератор выключен. Это может привести к повреждениям генератора или повлечь
травмы.
22. Перед транспортировкой удалите все топливо из топливного бака, чтобы предотвратить
риск утечки.
23. При необходимости поднять генератор для транспортировки будьте аккуратны, чтобы
избежать травм.
24. Во избежание ожогов не прикасайтесь к глушителю, двигателю
или поверхности генератора, которые нагреваются при работе.
25. Изучите инструкции по быстрому выключению
генератора и предназначение всех органов
управления. Не разрешайте
работать с генератором без знания надлежащих инструкций.
26. Не допускайте детей и животных к генератору в процессе его работы.
до подключения электрических кабелей.
посторонним
27. Не размещайте легковоспламеняемые материалы рядом с
выхлопным отверстием при работе генератора.
28. Не касайтесь генератора мокрыми руками во избежание удара
током.
5
Page 11
www.firman.biz 8-800-333-25-32
Информация по электробезопасности
Каждый год в результате удара током травмируется большое количество людей. Переносные
электрические приборы занимают второе место по травматичности. Две трети случаев
приходятся на неисправные вилки и шнуры. По статистике страховых компаний большой процент
случаев приходится на оборудование, взятое напрокат. Необходимо помнить, что
ответственность за дефекты оборудования несет лицо, предоставляющее оборудование в
аренду.
Ток утечки
Одним из наиболее важных параметров безопасности устройства является уровень тока утечки.
Направление тока – от внутренней проводки до металлических частей покрытия или корпуса
оборудования.
Кожа обеспечивает барьер для прохождения тока утечки до напряжения в 48 вольт. При
стандартном напряжении сети 220 вольт ток легко проходит через кожу. При этом уменьшается
сопротивляемость кожи, позволяя, таким
образом, большему току проходить сквозь тело.
• Ток силой один миллиампер у большинства людей
вызывает ощущение легкого покалывания. Человек,
стоящий на сухом деревянном полу может
почувствовать ток такой силы при использовании
неисправной ручной дрели или полотера. Поскольку
тело пройдет ток большей силы.
он практически не чувствуется, человек продолжает
использовать прибор. Если происходит контакт с
водной
отопительным счетчиком или другим заземленным
металлическим объектом, цепь замкнется, и сквозь
• При прохождении тока силой 5 мА (1/43 силы тока,
необходимого для работы лампы 25 ватт)
произойдет сильное сокращение мышц. Человека
отбросит назад.
поверхностью, металлической рамой,
• Если сила тока значительно превышает 10 мА,
человек не сможет отпустить
этом работа сердца обычно не останавливается, но
электроприбор. При
6
Page 12
www.firman.biz 8-800-333-25-32
смерть может наступить в результате сильного сокращения мышц при отсутствии помощи.
• При силе тока 100мА (менее половины силы тока,
необходимой для работы лампы мощностью 25 ватт)
смерть наступает в результате фибрилляции –
сбивается ритм сердца, и оно перестает качать кровь.
• При нормальной работе прибора ток проходит по
проводам внутри прибора. По проводу заземления ток
практически не проходит.
• При повреждении изоляции прибора ток частично
проходит через корпус прибора, по проводу
заземления и уходит в землю. При этом ток не
причинит вреда самому человеку. При достаточной
силе тока утечки срабатывает
предохранитель. Но заземление должно быть
достаточно надежным.
плавкий
• Если провод заземления не достаточно хорошо
заземлен, ток утечки пройдет сквозь человека. Сила
удара тока при этом зависит от дефекта изоляции и
уровня заземления цепи
7
Page 13
www.firman.biz 8-800-333-25-32
ВЫБОР ГЕ Н Е РАТОРА
Расчет требуемой мощности
Наибольшую сложность при выборе генератора представляет определение требований по
электропитанию и условия работы прибора.
Недооценка мощности генератора – одна из самых распространенных ошибок. Чтобы ее
избежать, нужно принимать во внимания все нагрузки, подсоединяемые к генератору. Сила
пускового тока для любого электрического оборудования также является существенным
моментом.
Расчет общей нагрузки можно проверить по
допустимая сила тока в амперах для всего оборудования и приборов. Такая табличка (шильдик)
находится на всех инструментах с электроприводом, бытовых электроприборах, электрических
двигателях и механизмах. На ней указана рабочая сила тока, скорость, частота, фаза. Для
электродвигателей указан код стандарта.
После того, как определена предельная сила
определить мощность, необходимую для запуска оборудования. Если оборудование будет
использоваться для обогревания или освещения и не содержит электрического двигателя,
умножьте рабочую силу тока на номинальное напряжение. Результат – это мощность,
необходимая для работы данного оборудования. Обогреватели, лампы накаливания, кофеварки,
электроплиты относятся к активным нагрузкам. У
потребляемая энергия преобразуется в тепло. Для их функционирования необходима сила тока
соответственно их рабочей силе тока.
Для определения мощности, необходимой для работы ручных инструментов – пил, дрелей и т.д.–
умножьте рабочую силу тока на два и на номинальное напряжение. Приборы такого типа обычно
паспортной табличке, на которой указана
тока для всех приборов и устройств, нужно
этих потребителей практически вся
потребляют ток силой
полную мощность или при запуске.
Если Вы используете стационарное оборудование с электродвигателями, умножьте рабочую силу
тока на 3 и на номинальное напряжение. Для запуска такого оборудования (для разгона
двигателя) обычно необходима сила тока, в три раза превышающая рабочую.
Требуемая
мощность генератора рассчитывается по формуле:
где U — напряжение (вольт),
I — сила тока (ампер),
K — пусковой коэффициент, обычно равный 1, 2 или 3.
в два раза больше их обычной рабочей силы тока при использовании их на
P=U × I × K,
8
Page 14
www.firman.biz 8-800-333-25-32
Приведем пример.
Генератор планируется использовать для работы нагревательного прибора лучистого отопления,
морозильной камеры, небольшого холодильника, микроволновой печи и 4 лампы накаливания
мощностью 60 ватт.
Приборы Номинальная
рабочая
мощность, Вт
Обогреватель 1,250 1 1,250
Морозильная камера 400 3 1,200
Холодильник 400 3 1,200
Микроволновая печь 750 1 750
4 лампы накаливания 240 1 240
Итого 3,840 4,640
Итого, для одновременного запуска всех перечисленных приборов необходима мощность 4 640
ватт. Вам потребуется генератор с минимальной непрерывной нагрузкой 5000 ватт.
Пусковой
коэффициент
(1, 2, 3)
Необходимая
пусковая
мощность,
Вт
Примерные параметры используемых потребителей:
Прибор Мощность, Вт Прибор Мощность, Вт
Лампа накаливания См. на лампе Кофеварка 400-700
Сушильный аппарат 5000-10,000 Оконный вентилятор 200
Утюг 500-1500 Радио 50-200
Переносной
обогреватель
Тостер 900-1650 Стиральная машина -
0-12.5 мм. ручная пила 1000-2500 Холодильник 600-2000
Водонагреватель 3000-5000 Телевизор 100-500
Водяной насос 1000-3000 Пылесос 200-300
Погружной насос 400-3000 Электрическая дрель 225-100
Морозильная камера 300-500 Нагревательная плита 330-1100
600-4800 Кондиционер 2000-3000
150-1500
автомат
9
Page 15
www.firman.biz 8-800-333-25-32
Нагрузки на электродвигатель
Для функционирования большинства электродвигателей при запуске необходимая сила тока
превышает рабочую в 6 раз. Следующая таблица показывает необходимую для запуска
мощность. Если двигатель не удалось запустить или разогнать до рабочей скорости, немедленно
отключите приборы во избежание повреждений. Всегда сверяйте технические параметры
используемых приборов с выходной мощность генератора.
Мощность
двигателя,
л.c
1/8 275 600 850 1200
1/6 275 600 850 2050
¼ 400 850 1050 2400
1/3 450 975 1350 2700
½ 600 1300 1800 3600
¾ 850 1900 2600
1 1100 2500 3300
Рабочая
мощность,
Вт
Индуктивная
Мощность, необходимая для запуска двигателя
нагрузка
Емкостная
нагрузка
Асинхронные
двигатели
, Вт
10
Page 16
www.firman.biz 8-800-333-25-32
РАБОЧ Е Е НАПРЯЖЕНИЕ
ВНИМАНИЕ
ВНИМАНИЕ! До подсоединения устройств к генератору необходимо проверить значения
их рабочего напряжения и частоты. Если оборудование не предназначено для
использования при значении напряжения в пределах ±10% указанного на заводской
табличке и значении частоты в пределах ±2 Гц, также указанного в тех паспорте, оно может
быть выведено из строя при включении. Во избежание ущерба
генератору дополнительную нагрузку, если используется полупроводниковый прибор,
например персональный компьютер. При использовании некоторых полупроводниковых
приборов необходимо устройство защиты от электрических помех.
Устройство защиты от электрических помех необходимо использовать при работе со
следующими полупроводниковыми приборами:
Телевизоры
Персональные компьютеры
Копировальные аппараты
Телефонное оборудование
Кухонные бытовые приборы с цифровыми дисплеями
Устройства автоматического открывания дверей в гараже
Стереосистемы
Кварцевые часы
Устройство защиты от электрических помех также может быть необходимо при работе с другими
всегда подключайте к
полупроводниковыми приборами.
11
Page 17
www.firman.biz 8-800-333-25-32
УСТАНОВКА ГЕНЕРАТОРА
ОСТОРОЖНО
Во избежание травм или повреждения оборудования установку генератора
должен осуществлять только квалифицированный электротехник или
уполномоченный представитель тех сервиса.
Во избежание рециркуляции тока необходима изоляция локальной электросистемы. До
временного подключения генератора к локальной электросистеме, отключите основную систему.
Правильно Не правильно
Правильно Не правильно
Если Вы планируете использовать генератор в качестве источника резервного энергопитания в
случае неисправности электросистемы общего пользования, то установку генератора должен
проводить квалифицированный электротехник, учитывая наличие локальных электрокабелей.
Кроме того, необходима установка перекидного переключателя питания, которую также должен
производить квалифицированный электротехник. Это нужно для переключения цепи с
электросистемы общего
общую электросистему.
пользования на генератор, чтобы предотвратить рециркуляцию тока в
ОСТОРОЖНО
Во избежание рециркуляции тока в общую систему энергоснабжения необходима
изоляция используемой электросистемы. До временного подключения
генератора к локальной электросистеме, отключите основную систему. До
произведения постоянного подключения необходимо установить перекидной
переключатель питания. Во избежание электрического удара или порчи имущества,
подсоединять генератор к локальной электросистеме должен только квалифицированный
специалист. Муниципальный закон может предписывать
электросистемы до подключения к ней генератора.
12
изоляцию локальной
Page 18
www.firman.biz 8-800-333-25-32
Временные подключения не рекомендуются из-за возможности рециркуляции тока.
Всегда следуйте установленным законом нормам и предписаниям при установке любого
относящегося к генератору устройства.
Удлинитель
• Максимально рекомендуемая длина
Сила
тока,
ампер
2.5 1000 600 375 250
5 500 300 200 125
7.5 350 200 125 100
10 250 150 100 50
15 150 100 65
20 175 125 75 50
25 150 100 60
30 125 65
40 90
• Этот удлинитель должен быть защищен плотной эластичной резиновой оболочкой (IEC 245)
или эквивалентной ей, чтобы выдерживать механическое напряжение.
Диаметр
(3.26мм)
Диаметр
(2.59мм)
Диаметр
(2.05мм)
Диаметр
(1.63мм)
Диаметр
(1.29мм)
Переключатель питания
Если генератор используется в качестве резервного источника электроснабжения, для него
должен быть установлен переключатель питания с электросети общего пользования.
Переключатель не только предотвращает рециркуляцию тока из общей сети в генератор, но и
предупреждает обратный процесс. Это необходимо для безопасности электриков, работающих
на поврежденных линиях.
УСТАНОВКУ ПЕРЕКЛЮЧАТЕЛЯ ДОЛЖЕН ПРОИЗВОДИТЬ КВАЛИФИЦИРОВАННЫЙ
СПЕЦИАЛИСТ, ПРИ
ЗАКОНОДАТЕЛЬСТВЕ НОРМЫ.
ЭТОМ ДОЛЖНЫ БЫТЬ СОБЛЮДЕНЫ ВСЕ ПРОПИСАННЫЕ В
13
Page 19
www.firman.biz 8-800-333-25-32
ПРОВЕРКА ОБОРУДОВАНИЯ ПЕРЕД ЭКСПЛУАТАЦИЕЙ
Заземление
Заземлите генератор.
Для заземления используйте клемму заземления,
расположенную на корпусе генератора.
Проверьте предельно допустимый ток для провода
заземления:
(1) диаметр провода заземления должен соответствовать 0.12 мм на ампер
Провод заземления должен быть изготовлен из медной проволоки диаметром 3.26 мм
2
(калибр по AWG#8, площадь сечения 8,35 мм
калибром. Более высокий калибр предполагает более тонкую проволоку, которая не всегда
сможет обеспечить надежное заземление.
). Не используйте провод с более высоким
Плотно подсоедините вывод провода заземления к зажиму заземления на корпусе
генератора. Закрутите стопорную гайку на выводе провода заземления. Противоположный
конец провода заземления должен быть плотно соединен с заземляющим
Приведенные ниже примеры показывают, что можно использовать в качестве заземляющего
устройства.
Так, можно использовать подземную металлическую водопроводную трубу, находящуюся в
контакте с землей на протяжении 3.05 м. Если подземной трубы нет, в качестве
заземляющего устройства можно использовать металлический штырь длиной 2.4 м. Он
должен быть не менее 19 мм в диаметре, поверхность
использовании стального или железного стержня его диаметр должен быть не менее 15.8 мм,
при использовании стержня из цветного металла его диаметр должен составлять не менее
12.5 мм. Убедитесь, можно ли использовать данный цветной металл для заземления.
Поместите стержень в землю на глубину 2. 5 м. Если на глубине, меньшей, чем
находятся камни, поместите стержень горизонтально в углубление в земле. Все
электрические приборы и устройства, питающиеся от генератора, должны быть заземлены с
помощью третьего провода или должны иметь двойную изоляцию.
должна быть некорродирующей. При
устройством.
1.2 м,
Рекомендуется
1) использовать электрические приборы и трехштырьковой вилкой.
2) использовать удлинитель с трехштырьковыми розетками и трехштырьковой вилкой для
обеспечения заземления подсоединенных
Список разрешенных заземляющих устройств можно уточнить в законодательных нормах.
При возникновении сомнений следует обратиться к квалифицированному электротехнику.
к генератору приборов.
14
Page 20
www.firman.biz 8-800-333-25-32
В качестве источника заземления запрещается использовать трубы с
легковоспламеняющимся веществом.
Смазка
ОСТОРОЖНО
Не включайте двигатель, если в картере нет
масла. Генератор поставляется в продажу
без масла в картере. Если не добавить
масла в картер, можно повредить
двигатель.
Залейте масло в двигатель в соответствии с
инструкциями. Если генератор поставляется
со щупом для измерения уровня масла,
масло доливается до соответствующего
уровня. Если щупа нет,
до отверстия маслозаливной горловины. Не
наливайте масло в избытке. Не
вдавливайте щуп в маслозаливную
горловину для проверки уровня масла.
масло доливается
Рекомендации по выбору масла
• Масло является важным фактором, влияющим на работу устройства и срок его службы.
• Для каждого значения температуры окружающей среды подбирается отдельный тип
масла:
Ниже 0℃ SAE 5W-30 или 10W-30; 10W-40
От 0 до 25℃ SAE 20W или 10W-30; 10W-40
От 25 до 35℃ SAE 30W или 10W-30; 10W-40
Выше 35℃ SAE 40W или 10W-30
Предупреждение о низком уровне масла.
Большинство генераторов оснащены датчиками уровня масла. Если уровень масла недостаточен,
датчик активирует сигнальное устройство или двигатель останавливается.
Если остановка двигателя произошла при нормальном уровне масла, проверьте, не наклонен ли
генератор. Поместите его на ровную поверхность. Если двигатель все равно не запускается,
уровень масла может быть недостаточным для деактивации датчика. Удостоверьтесь в том, что
картер полон.
15
Page 21
www.firman.biz 8-800-333-25-32
Рекомендации по выбору топлива
4-тактный двигатель
Используйте неэтилированный бензин с октановым числом 86 и выше. Неэтилированный бензин
дает меньше отложений в двигателе и свече зажигания и продлевает срок службы системы
выпуска. Не используйте бензино-масляную смесь, долго хранившийся или загрязненный бензин.
В топливный бак не должны попадать грязь и вода. При работе с большими нагрузками
возникать легкие щелчки от детонационного сгорания топлива или “металлическое” дребезжание.
Это нормальное явление.
Если детонационные щелчки возникают при постоянной скорости двигателя при нормальных
нагрузках, поменяйте марку бензина.
Внимание: При постоянном проявлении детонационных щелчков и дребезжании работа
двигателя может быть нарушена. Работа двигателя при наличии постоянных
детонационных шумов классифицируется как нарушение
2-тактный двигатель
Используйте бензино-масляную смесь. В противном случае, двигатель может перегреваться.
Обычное соотношение бензина и масла для двухтактных двигателей составляет 50 к 1.
условий эксплуатации.
могут
ВНИМАНИЕ
Не заполняйте топливный бак под завязку. Топливо доливается до расстояния 7 мм от
крышки бака или до бортика фильтра бака. Это необходимо для предотвращения
переполнения бака, так как при высокой температуре окружающей среды топливо
расширяется. Пролитое топливо может не только привести к пожару, но и нанести вред
окружающей среде. Пролитое топливо нужно
необходимо в хорошо проветриваемом месте до включения двигателя. Если двигатель
был выключен недавно, дайте ему остыть. После доливания топлива плотно заверните
крышку бака. Топливо воздействует на краску и пластик.
Мы рекомендуем использовать
топливный стабилизатор. Он
минимизирует накопление осадочных
веществ в карбюраторе. Топливный
стабилизатор можно добавлять в
бензин в топливном баке или в контейнер с бензином, в котором он хранится.
немедленно вытереть. Доливать топливо
16
Page 22
www.firman.biz 8-800-333-25-32
ЗАПУСК ГЕ Н ЕРАТ ОРА
ОСТОРОЖНО
Бензин является опасным веществом. Неосторожное обращение с ним может
привести к пожару, травмам или смертельному исходу.
1. Не заливайте топливо в бак во время работы двигателя.
2. Старайтесь не пролить топливо при заполнении бака. Используйте воронку.
3. Для 4-тактовых двигателей нельзя смешивать масло с бензином. Для 2-тактовых
двигателей, наоборот, используется смесь масла
бензином.
4. Выполняйте все инструкции и соблюдайте все меры предосторожности, описанные в
руководстве по эксплуатации.
Подготовка генератора перед запуском
для двухтактных двигателей с
Перед запуском генератора проверьте его на наличие незафиксированных деталей и
повреждений, которые могли возникнуть в результате транспортировки или предыдущего
запуска. Убедитесь, что все детали генератора на месте.
Запрещается использовать генератор без фабричного теплового экрана. Тепловой экран
устанавливается производителем. При его отсутствии перегревается топливный бак, что может
привести к травмам.
Запуск двигателя
1. Проверьте уровень масла и топлива.
2. Отсоедините все электрические нагрузки.
3. Переведите выключатель двигателя в положение Включено (1)
4. Откройте топливный кран (клапан переводится в положении
Включено)
5. При необходимости отрегулируйте положение воздушной
заслонки карбюратора. Обычно заслонка находится в положении (1)
– полностью закрыта – при “холодном” старте двигателя. Заслонка
открыта при “горячем” старте (двигатель прогрет
)
17
Page 23
www.firman.biz 8-800-333-25-32
6. Быстро и аккуратно потяните ручку стартера. По мере прогревания двигателя,
отрегулируйте положение воздушной заслонки (1). Для моделей с электрическим стартером
нажмите клавишный переключатель (положение ПУСК). Отпустите выключатель после запуска
двигателя.
ОПАСНО
• При работе с генератором необходима хорошая вентиляция и
приток воздуха для рассеивания токсичных газов и охлаждения.
• Не запускайте генератор в закрытом помещении, даже если окна и
двери открыты.
• Двигатели часто выделяют угарный газ, ядовитое вещество без цвета и запаха.
• Вдыхание угарного газа может вызывать тошноту, обмороки
и смертельный исход.
ВНИМАНИЕ
Подключайте нагрузки спустя 4-5 минут после начального запуска генератора, чтобы
работа двигателя и генератора стабилизировалась.
Подключение нагрузок
1. Это устройство было протестировано и может работать на
полную мощность в соответствии с указанными техническими
параметрами. Не подключайте электрические нагрузки до
запуска двигателя! Нагрузки подключаются только после
запуска двигателя. Напряжение регулируется посредством
регулирования скорости двигателя. Скорость отрегулирована
фабрично. Не регулируйте ее самостоятельно.
2. Кабель питания обверните 2-3 раза вокруг трубы рамы генератора
.
ВНИМАНИЕ
Общая нагрузка должна быть в пределах номинальной мощности генератора.
Не превышайте номинальную силу тока для используемых розеток
Обратите внимание на коэффициент пусковой мощности (см. стр.8, Выбор генератора)
Выключение генератора
1.Отсоедините все электрические нагрузки.
2. Не отключайте генератор в течение нескольких минут после
отключения нагрузок.
3.Переведите переключатель в положение Выключено (или СТОП (1))
(Клавишный переключатель на моделях с электрическим стартером
переводится в положение СТОП)
18
Page 24
www.firman.biz 8-800-333-25-32
4.Не отходите от генератора, пока двигатель полностью не
остановится.
5.Закройте топливный кран, если двигатель будет помещен в место
хранения или будет перевозится.
6.Не накрывайте генератор чехлом, пока он не остынет.
Обкатка
Двигатель должен пройти обкатку до непосредственного использования генератора. Процедура
обкатки описана в руководстве по эксплуатации двигателя.
ВНИМАНИЕ
При обкатке в течение первых 2-3 часов запрещается использовать большие электрические
нагрузки.
19
Page 25
www.firman.biz 8-800-333-25-32
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Ежедневный осмотр
Перед запуском двигателя проверьте следующее:
• есть ли незакрепленные болты и гайки
• чистоту воздухоочистительного элемента
• достаточно ли моторного масла
• есть ли утечка топлива или моторного масла
• достаточно ли бензина
• безопасна ли рабочая зона
• возникают ли при работе посторонние вибрации и шумы
Периодический осмотр
Регулярное техническое обслуживание важно для безопасной и эффективной работы двигателя.
В следующей таблице приведены временные интервалы для периодического осмотра отдельных
компонентов двигателя:
Интервалы технического осмотра
Название Описание
СВЕЧА
ЗАЖИГАНИЯ
МОТОРНОЕ МАСЛО
ВОЗДУШНЫЙ
ФИЛЬТР
ТОПЛИВНЫЕ
ФИЛЬТРЫ
ТОПЛИВОПРОВОД
СИСТЕМА
ВЫПУСКА
Проверьте состояние свечи зажигания.
Отрегулируйте зазор и очистите свечу. При
необходимости замените свечу
Проверьте уровень масла ◆
Замените моторное масло1 ◆ ◆
Проверьте фильтр ◆
Почистите. При необходимости замените. ◆
Очистите фильтр топливного крана и фильтр
бензобака. При необходимости замените
Проверьте целостность шланга подачи топлива.
При необходимости замените2
Проверьте утечку. Затяните или замените
прокладку
Проверьте искрогаситель. Почистите или
замените при необходимости
Ежедне
вно (до
запуска
◆
◆
Первые
20
)
◆
◆
◆
часов
Каждые5
0 часов
Каждые1
00 часов
Каждые3
00 часов
КЛАПАННЫЙ
ЗАЗОР
КАМЕРА
СГОРАНИЯ
КРЕПЕЖНЫЕ
ДЕТАЛИ
КАРБЮРАТОР
Проверьте и отрегулируйте после охлаждения
двигателя2
Уда л и те нагар с головки цилиндра2 ◆
Проверьте. При необходимости замените ◆
Проверьте работу воздушной заслонки. ◆
Почистите и отрегулируйте карбюратор2 ◆
◆
20
Page 26
www.firman.biz 8-800-333-25-32
ПУСКОВАЯ
СИСТЕМА
Проверьте работу ручного стартера ◆
СИСТЕМА
ОХЛАЖДЕНИЯ
Проверьте на предмет повреждений2 ◆
1. Перед заменой масла нужно правильно утилизировать отработанное. Не сливайте
отработанное масло в канализацию, на землю или в водоемы. Отработанное масло должно
сливаться в специальные сосуды-маслоприемники и отправляться в пункты сбора отработанных
масел.
2. Технический осмотр и обслуживание этих деталей должен проводить сотрудник сервисного
центра.
Также необходимо регулярно производить технический осмотр
ее эффективной работы. Выхлопная система состоит из следующих частей:
карбюратор и внутренние детали;
система обогащения топливной смеси при холодном запуске (при наличии);
заборный коллектор (при наличии);
элементы воздушного фильтра;
свеча зажигания;
деталей выхлопной системы для
магнето или электронная система зажигания;
система запаздывания/опережения
зажигания (при наличии);
выхлопной коллектор (при наличии);
топливные шланги, соединители, крышка топливного бака.
Интервалы технического осмотра в таблице указаны для нормальной работы генератора. Если
двигатель используется при сильном запылении воздуха, при больших нагрузках или в
коммерческих целях, интервалы технического осмотра должны быть
короче в зависимости от уровня загрязнения масла
, засорения
фильтров, износа деталей и т.д.
Проверка свечи зажигания
Снимите свечу зажигания и очистите контакты проволочной щеткой
или наждачной бумагой. Установите зазор между электродами 0.7-0.8
мм, регулируя положение отрицательного электрода. Установите
свечу и затяните её, контролируя момент затяжки при помощи
нанометра (требуемое значение – 20 Нм).
Замечание: стандартный цвет электрода – желто-коричневый.
ВНИМАНИЕ
Замена свечи происходит на идентичную. При использовании неподходящей свечи
зажигания двигатель может перегреваться, выделять дым, влиять на ЭМС генератора и
нестабильно функционировать.
21
Page 27
www.firman.biz 8-800-333-25-32
Замена масла
1. Замена масла производится при прогретом двигателе.
2. Поместите генератор на твердую поверхность.
3. Отверните крышку заливной горловины маслоприемника и выньте щуп (3)
4. Удали те пробку сливного отверстия (1) и дайте маслу полностью вытечь в приготовленную
заранее емкость, размещенную под двигателем.
5. Проверьте состояние сальников и при необходимости замените их.
6. Установите пробку сливного отверстия и
7. Заверните крышку заливной горловины и поместите обратно щуп.
Всегда используйте чистое масло хорошего качества. Загрязненное масло, масло плохого
качества и недостаточное его количество может привести к повреждению двигателя или
сократить срок его службы.
залейте новое масло
Очистка воздушного фильтра
Загрязнения воздушного фильтра могут приводить к сбоям при запуске двигателя, снижению
мощности, нарушениям работы двигателя и значительно сокращать срок его службы.
Фильтрующий элемент должен быть всегда чистым.
1. Пеноуретановый фильтрующий элемент.
Снимите элемент и промойте его керосином или дизельным топливом. Затем опустите его в
смесь, состоящую из 3 частей керосина или
Отожмите элемент для удаления остатков смеси. Установите его на место.
2. Двойной фильтрующий элемент из пеноуретана и бумаги.
• чистка пеноуретановой части:
промойте и вытрите пеноуретан моющим средством и просушите. Пеноуретан необходимо
очищать каждые 50 часов.
дизельного топлива и одной части моторного масла.
• чистка бумажной части:
Слегка постучите по элементу, чтобы
чистки. Бумажный элемент должен подвергаться чистке каждые 50 часов. При необходимости
его следует заменить.
Замечание: Фильтрующие элементы необходимо чистить чаще, если генератор
работает в условиях запыления. Элемент необходимо заменить, если грязь или пыль
не поддаются удалению или если сам элемент деформировался или износился
выбить грязь, и сдуйте пыль. Не используйте масло для
.
22
Page 28
www.firman.biz 8-800-333-25-32
Очистка фильтра топливного крана
Для снятия фильтра топливного крана при
помощи ключа отверните манжету,
расположенную снизу топливного крана.
1. Снимите фильтр топливного крана.
2. Очистите и промойте фильтр и манжету.
Установите их на место.
Очистка фильтра бензобака
1. Снимите пластмассовый фильтр бензобака,
расположенный под крышкой горловины
бензобака.
2. Промойте фильтр растворителем (1) и
установите на место (3).
Генератор
1. Щеточный тип
Щетки нужно осматривать не реже раза в год на предмет их целостности и дефектов. При износе
щетки необходимо заменять.
Замечание:
Щетки не заменяются по одной – необходимо заменять все щетки сразу.
Замена щеток производится на идентичные, указанные в списке запчастей. Прочие типы
щеток при кажущемся сходстве могут
электрические характеристики.
2. Возбуждение генератора
Генератор щеточного типа
При низкой остаточной ЭДС (не возникает напряжение), особенно если двигатель долго не
использовался или подвергался тряске при транспортировке, может возникнуть необходимость
возбудить двигатель.
иметь совершенно другие механические и
Это можно сделать при помощи 6 или 9 вольтной батареей от фонаря (сухой батареей) или 12
вольтной
Запустите генератор. Соедините проводник от положительного полюса батареи с положительным
зажимом щетки и проводник от отрицательного полюса батареи с отрицательным зажимом щетки.
Напряжение постоянного тока, подаваемое через обмотку ротора, должно восстановить
магнитные свойства. Если генератор не дает электричество и после возбуждения, обратитесь к
разделу
Несмотря на то, что в ротор встроены постоянные магниты для поддержания ЭДС, их нужно
периодически возбуждать, поскольку со временем они теряют свои магнитные свойства.
автомобильной батареей. Отключите от генератора все нагрузки.
Устранение неполадок данного руководства.
23
Page 29
www.firman.biz 8-800-333-25-32
Генератор без щеток
Для возбуждения генератора используйте конденсатор. Для зарядки конденсатора используется
12-вольтный аккумулятор. Соедините два вывода конденсатора при помощи двух проводов с
розеткой для восстановления магнитного поля.
Тепловой экран
Проверьте целостность и положение всех тепловых экранов и отражателей. Не удаляйте и не
видоизменяйте детали, это может нанести серьезный ущерб устройству.
Обледенение карбюратора
Зимой особые атмосферные условия могут вызвать обледенение карбюратора. В этом случае
двигатель может не заводиться или глохнуть. Свяжитесь с местным дилером для получения
дальнейшей информации.
Советы для быстрого включения генератора, находившегося в
консервации
Если генератор не использовался длительное время и в результате заводится с трудом,
воспользуйтесь следующими советами:
1. Проверьте уровень масла. При низком уровне масла срабатывает масляный датчик.
2. Замените старое топливо.
3. Замените свечу зажигания.
4. Проверьте топливный шланг. Убедитесь, что топливный кран открыт.
5. Проверьте целостность частей генератора.
6. Почистите карбюратор.
24
Page 30
www.firman.biz 8-800-333-25-32
ХРАНЕНИЕ И ОБСЛУЖИВАНИЕ ГЕНЕРАТОРА
Нечастое использование
Если генератор используется нечасто, запуск может происходить с трудом. Чтобы избежать
трудностей при запуске, включайте генератор хотя бы на 30 минут раз в месяц. При редком
использовании также необходимо слить топливо из карбюратора и бензобака.
Долгосрочное хранение
Если генератор не используется более месяца, выполните следующее:
1. Залейте моторное масло до верхнего уровня.
2. Слейте бензин из бензобака (1), топливной системы и карбюратора.
3. Залейте стакан чистого моторного
масла в бак (2), встряхните бак (3) и
слейте избыток масла (4)
4. Снимите свечу зажигания и залейте
в через образовавшееся отверстие 1
чайную ложку масла, несколько раз
дерните шнур стартера при
выключенном двигателе и установите
свечу обратно. Затем потяните стартер,
пока поршень не войдет в такт сжатия,
и оставьте его в таком положении. Это
способствует закрытию входного и
выпускного клапанов, что необходимо
для предотвращения коррозии
цилиндра.
5. Очистите внешнюю часть генератора и нанесите ингибитор коррозии.
6. Накройте генератор
открытого огня и искрящих материалов.
и поместите в сухое чистое место с хорошей вентиляцией вдали от
Замечание: рекомендуется использовать топливный стабилизатор. Он уменьшает
образование топливных отложений во время хранения. Топливный стабилизатор можно
добавлять в бензин в топливном баке или в контейнер, в котором бензин хранится.
25
Page 31
www.firman.biz 8-800-333-25-32
УСТРАНЕНИЕ НЕПОЛАДОК
Эта глава описывает возможные неполадки, которые могут возникнуть при работе генератора, и
методы их устранения квалифицированным персоналом.
Если проблема не может быть устранена, генератор необходимо немедленно отключить и
сообщить в аккредитованный сервисный центр.
Проблема Возможная причина Метод устранения
Низкая скорость двигателя *Отрегулируйте скорость двигателя
Генератор не дает
электричество
Низкое выходное
напряжение при
отсутствии нагрузок
Высокое выходное
напряжение при
отсутствии нагрузок
Цепь разомкнута или короткое
замыкание в проводке
Неисправен конденсатор *Замените конденсатор
Короткое замыкание в обмотке
ротора или статора
Сработал автомат защиты сети Переведите выключатель автомата
Низкая скорость двигателя *Отрегулируйте скорость двигателя
Неисправен выпрямитель *Проверьте выпрямитель, при
Неисправен конденсатор *Замените конденсатор
Короткое замыкание в обмотке
ротора или статора
Генератор размагничен *Возбудите генератор
Слишком высокая скорость
двигателя
*Проверьте сопротивление обмотки,
при необходимости замените обмотку.
защиты сети в положение Включено
*Проверьте сопротивление обмотки,
при необходимости замените обмотку
*Отрегулируйте скорость двигателя
Проверьте нагрузки
необходимости замените
Выпрямитель неисправен *Проверьте выпрямитель, при
необходимости замените
Высокое выходное
напряжение при нагрузках
Не соответствующее
нормам выходное
напряжение
Шумы
Недостаточная скорость двигателя
при полной нагрузке
Слишком большая нагрузка Уменьшите нагрузку
Используется нагрузка не
соответствующая номинальной
мощности
Ослаблены винты генератора или
двигателя
Короткое замыкание в
генераторе/потребителе
Износились подшипники *Замените подшипники
*Отрегулируйте скорость двигателя
Отключите все потребители, затем
подключите каждый по отдельности для
определения неправильной нагрузки
Затяните все крепежные детали
*Проверьте сопротивление обмотки;
замените обмотку подмагничивания,
проверьте исправность потребителя.
Замените неисправный потребитель при
необходимости.
26
Page 32
www.firman.biz 8-800-333-25-32
Нет топлива Проверьте уровень топлива
Топливный кран закрыт Откройте топливный кран
Кулисный переключатель в
положение Выключено
Двигатель не заводится
Свечной колпачок загрязнен или
неплотно прилегает к свече
Загрязнена свеча зажигания Почистите свечу, при необходимости
При запуске горит сигнальная
лампочка – низкий уровень
* Рекомендуется обратиться в сервисный центр.
Переведите кулисный выключатель в
положение Включено
Почистите колпачок. Наденьте его
плотнее на свечу. При необходимости
замените.
замените.
Проверьте уровень масла, при
необходимости долейте масло.
27
Page 33
www.firman.biz 8-800-333-25-32
ОГРАНИЧЕННАЯ ГАРАНТИЯ
1. Срок гарантии: один (1) год с момента покупки первичным покупателем (розничным
покупателем). Распространяется на товар, используемый в целях личного потребления; если
товар используется в коммерческих или промышленных целях, гарантийный срок может быть
снижен до 90 (девяноста) дней с момента покупки.
2. Гарантом является
SUMEC Machinery & Electric Co., Ltd. (SUMEC)
3. Покупателем является первичный покупатель генератора Гаранта (не приобретающий товар
целях перепродажи).
4. Гарантия распространяется на все портативные генераторы, поставляемые или производимые
Гарантом.
5. Гарантия распространяется на случаи значительных дефектов материала или качества
изготовления товара, проявившихся в течение срока гарантии.
6. Гарантия не распространяется на:
A. Транспортные расходы на доставку товара к Гаранту или к его аккредитованному
представителю для гарантийного ремонта, а
отремонтированных или замененных частей покупателю. Эти транспортные расходы несет
покупатель.
B. Повреждения, возникшие в результате нарушения правил эксплуатации, аварии,
транспортировки, нецелевом использовании, превышении предела допустимой нагрузки,
модификаций, а также на эффекты коррозии, эрозии, нормального износа оборудования.
C. Гарантия аннулируется, если покупатель не может установить, обслуживать или
использовать товар в соответствии с описанными в руководстве по эксплуатации правилами и
рекомендациями или если продукт сдается в аренду.
D. Предпродажный сервис: сборку, масло, смазки, регулировку.
также на расходы по транспортировке
в
E. Предметы, обычно необходимые для технического обслуживания товара, такие как смазки
и фильтры.
F. Гарант не обязан оплачивать ремонт или настройку товара, а также возмещать любые
расходы или оплачивать любые работы, произведенные без предварительного согласования с
Гарантом.
ИСКЛЮЧЕНИЯ И ОГРАНИЧЕНИЯ. Гарант не предоставляет никаких других видов гарантий,
явных или подразумеваемых. Подразумеваемые гарантии, не предоставляемые Гарантом,
включают в себя гарантию товарного состояния и пригодности аппарата для определенной цели.
Гарантийное обслуживание, условия которого изложены выше, - единственный
предоставляемый вид гарантии
последствия снимается с Гаранта в ограниченных законом рамках.
7. ОТВЕТСТВЕННОСТЬ ПОКУПАТЕЛЯ
A. В течение срока гарантии Покупатель обязан предоставить Гаранту доказательство с датой
продажи оборудования.
B. Доставить генератор или его компонент к ближайшему аккредитованному представителю
Гаранта. Транспортные расходы оплачиваются покупателем.
. Ответственность за случайные убытки и негативные
28
Page 34
www.firman.biz 8-800-333-25-32
ГАРАНТИЙНЫЙ ТАЛОН
Гарантийный Талон
Бензиновый Генератор
Модель:
Товарный код:
Серийный номер:
Дата покупки:
29
Loading...
