Firman F6000-DH User Manual [ru]
ПОРТАТИВНЫЙ НАГРЕВАТЕЛЬ
НА ЖИДКОМ ТОПЛИВЕ
модель：F2000-DH，F3000-DH，F5000-DH，F6000-DH
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Перед первым использованием нагревателя внимательно прочтите данное
руководство пользователя. Данное руководство пользователя было разработано,
чтобы обучить вас следующим действиям: как правильно собрать, обслуживать
и хранить нагреватель, а самое главное - как безопасно и эффективно
эксплуатировать данный нагреватель. Сохраните данное руководство
пользователя для последующего использования.
НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!
ОГЛАВЛЕНИЕ
1. ТЕХНИКА БЕЗОПАСНОСТИ …………………………………………………… 1
2. ВНЕШНЫЙ ВИД НАГРЕВАТЕЛЯ ……………………………………………… 2
3. РАСПАКОВКА И СБОРКА ……………………………………………………… 3
4. ТОПЛИВО ………………………………………………………………………… 5
5. ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ НАГРЕВАТЕЛЯ …………………………… 5
6. ЗАПРАВКА ТОПЛИВОМ ………………………………………………………… 6
7. ЭКСПЛУАТАЦИЯ НАГРЕВАТЕЛЯ …………………………………………… 7
8. ДОЛГОВРЕМЕННОЕ ХРАНЕНИЕ НАГРЕВАТЕЛЯ…………………………… 8

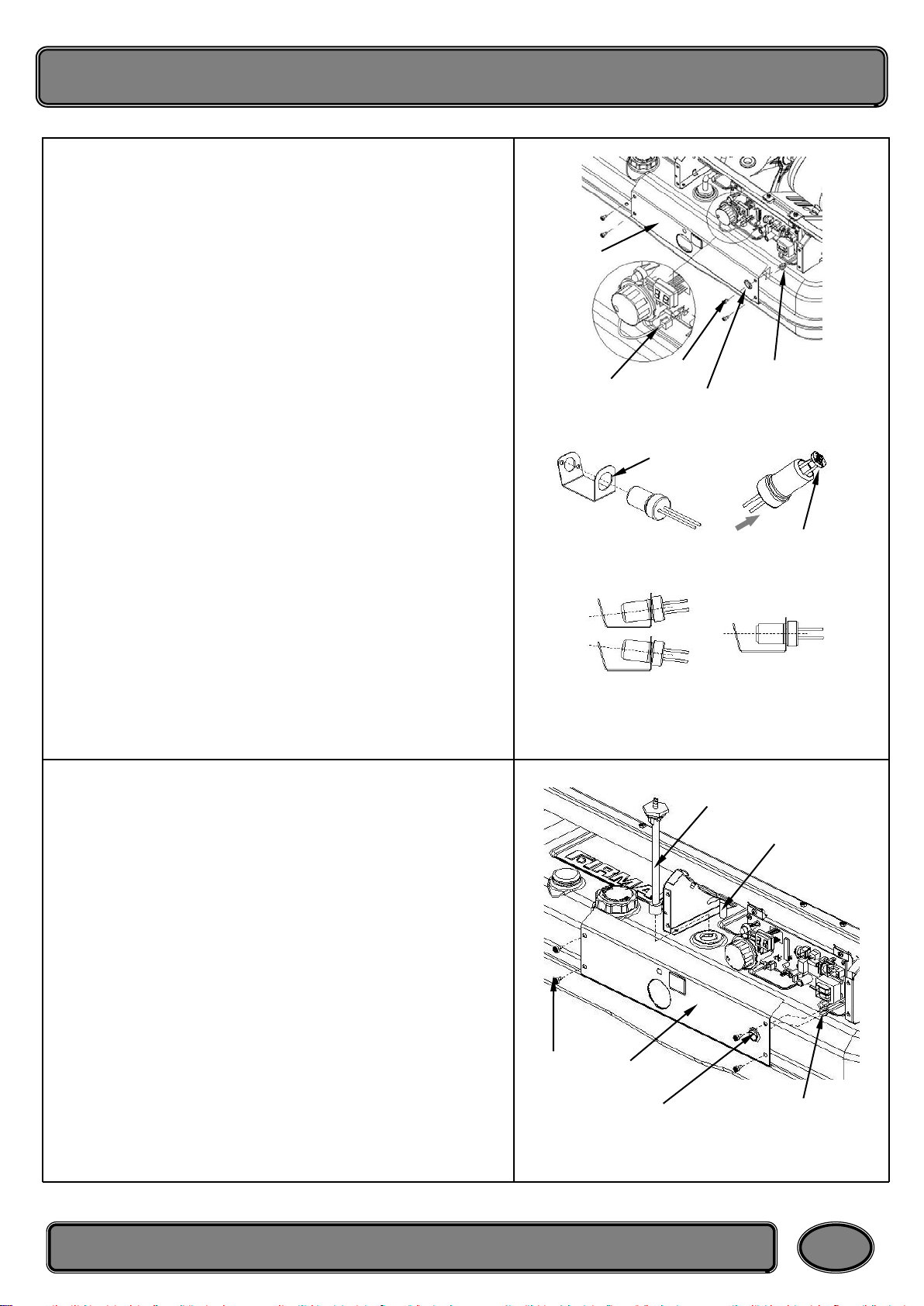

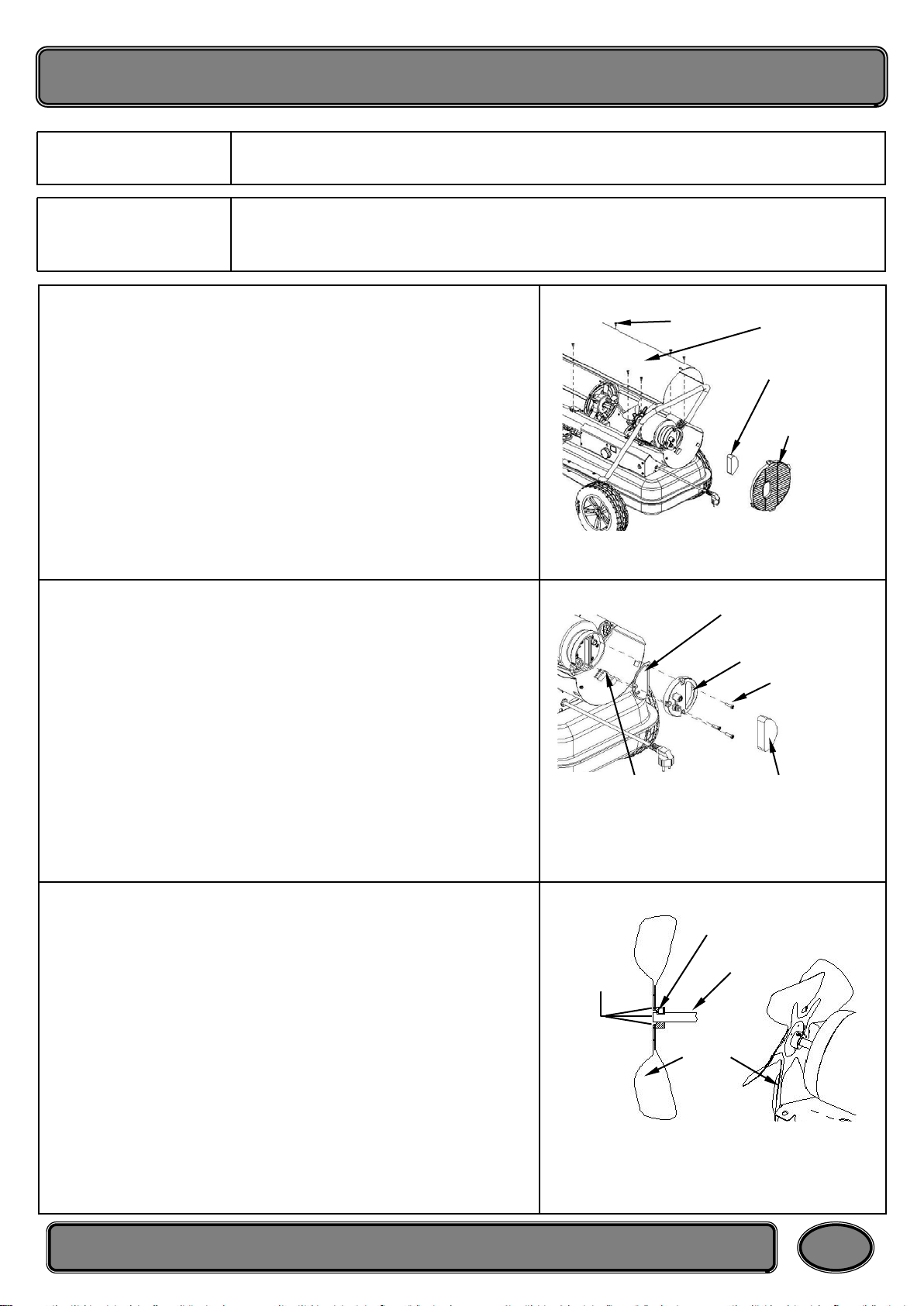

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ НАГРЕВАТЕЛЯ ………………………… 9

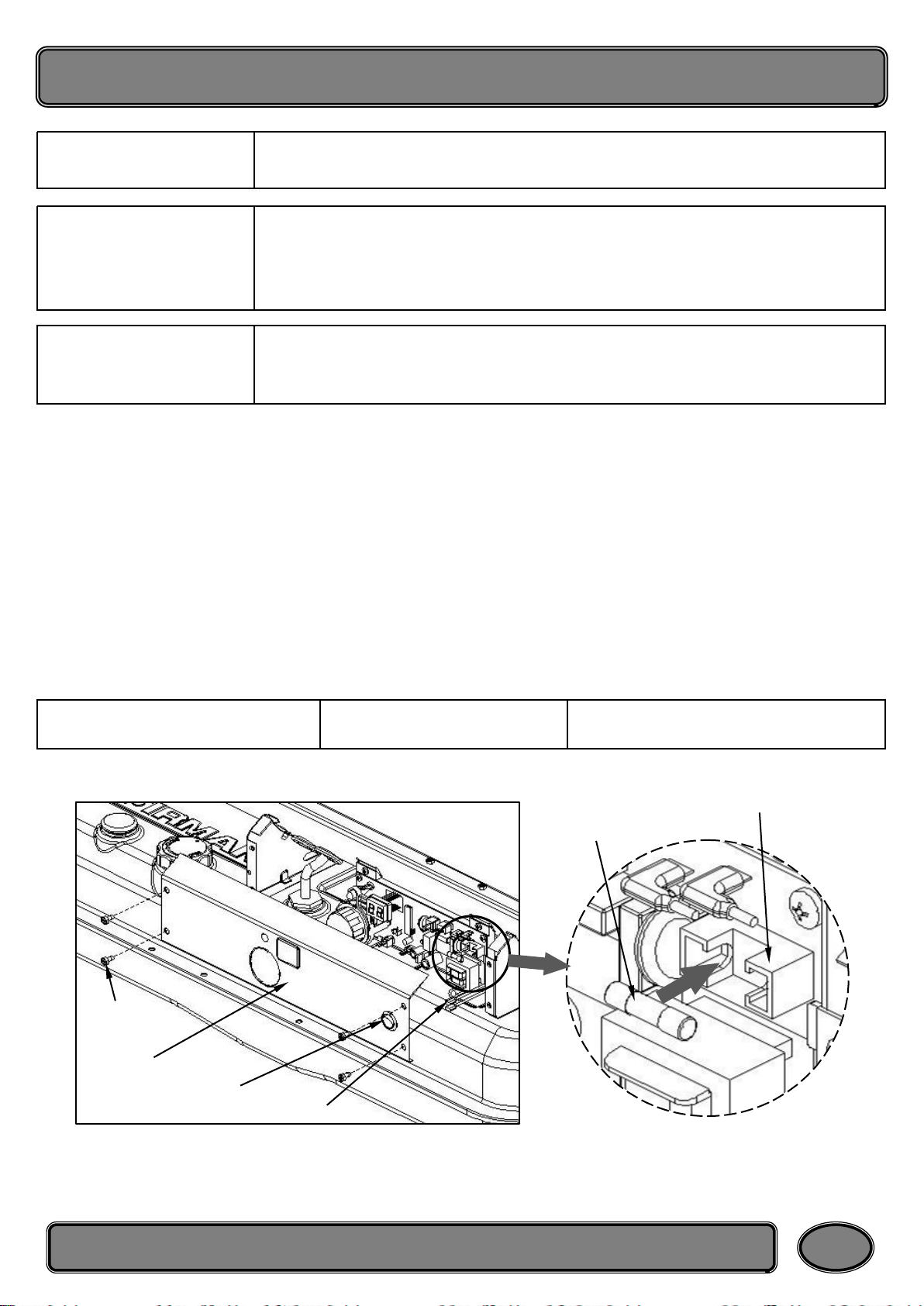

10. ЗАМЕНА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ……………………………………13
11. ПОРЯДОК УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ………………………………14

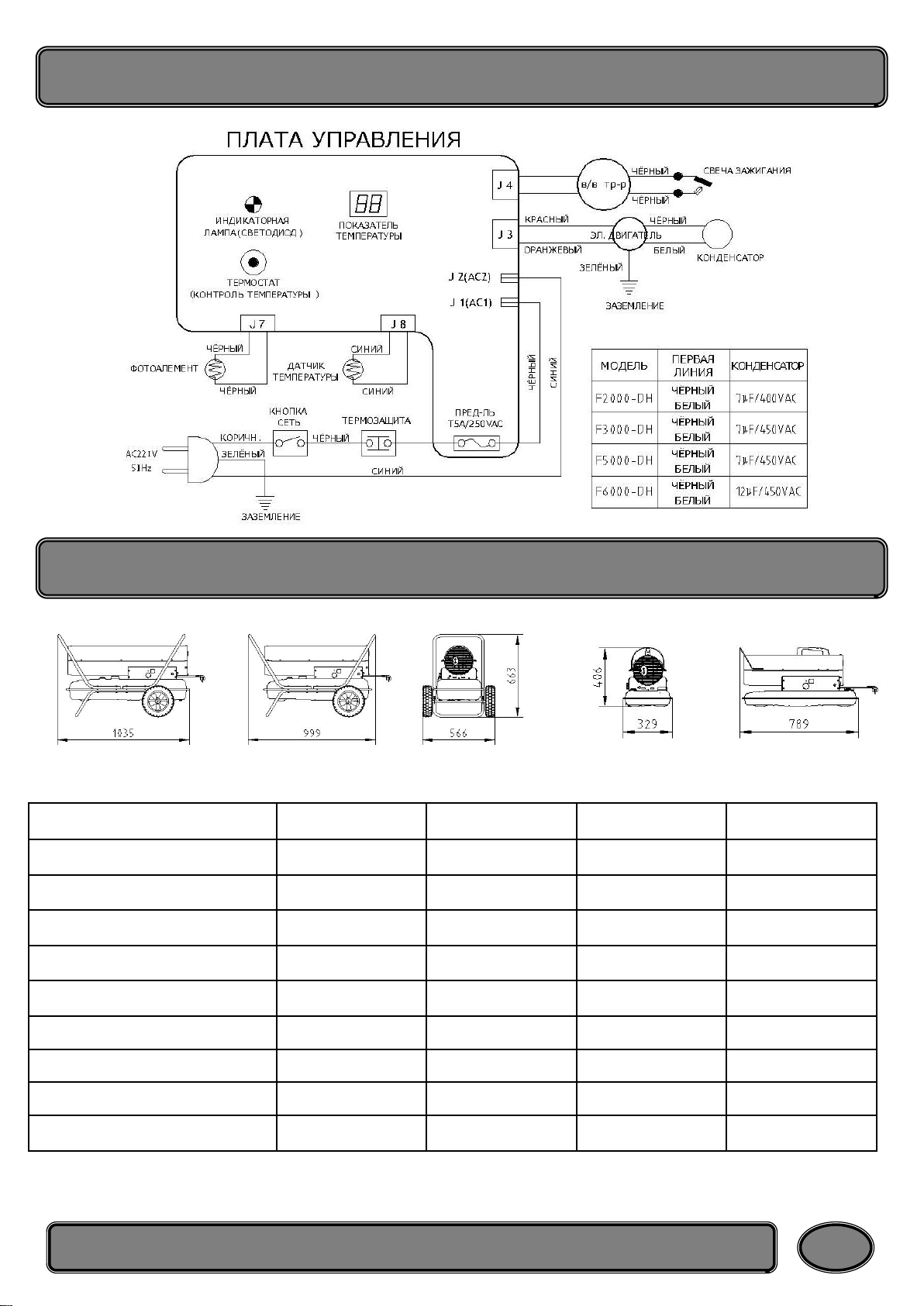

12. ЭЛЕКТРИЧЕСКАЯ СХЕМА……………………………………………………… 15
13. СПЕЦИФИКАЦИИ…………………………………………………………………15

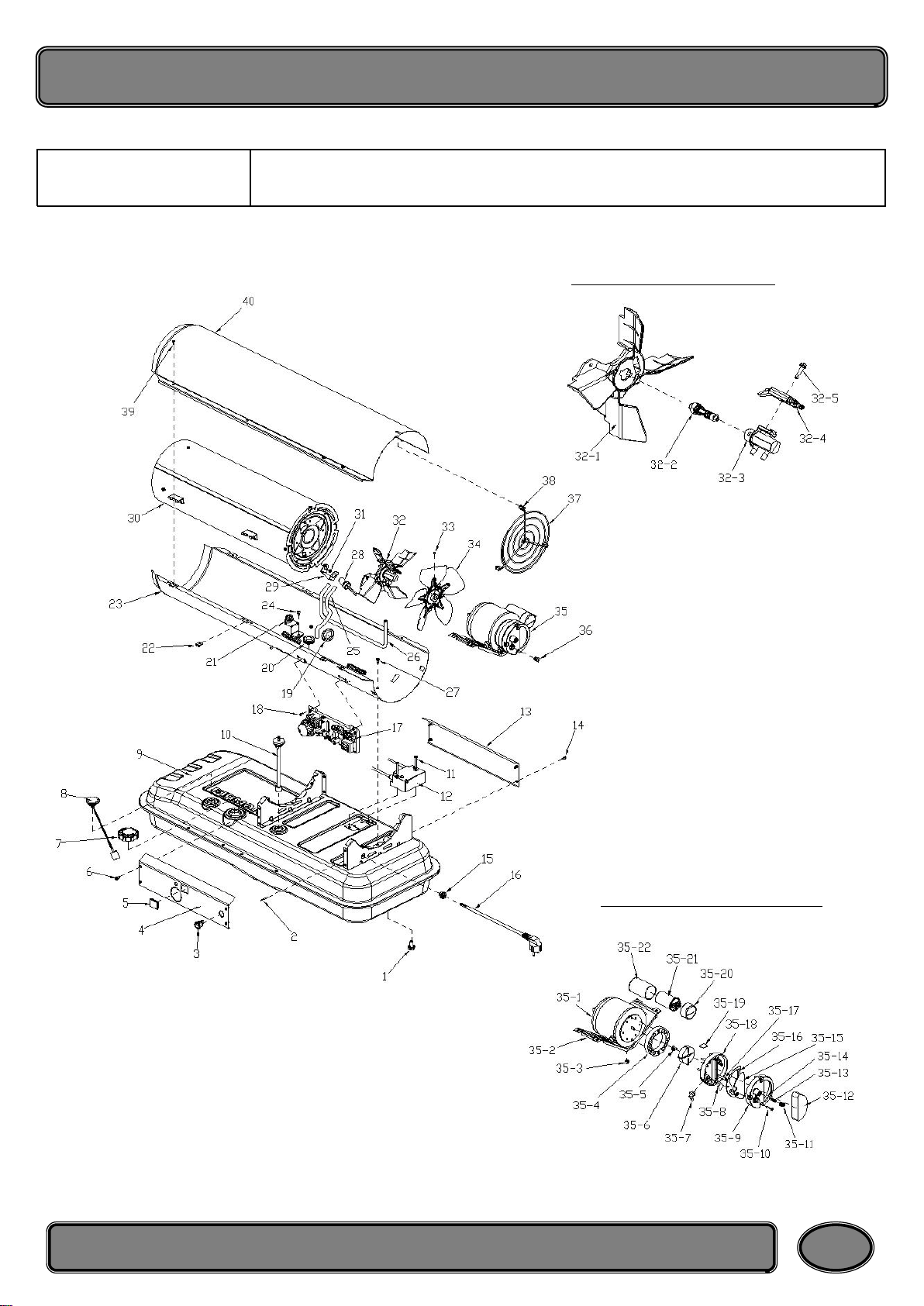

14. СБОРОЧНЫЙ ЧЕРТЕЖ（МОДЕЛИ：F2000-DH, F3000-DH , F5000-DH ）…16

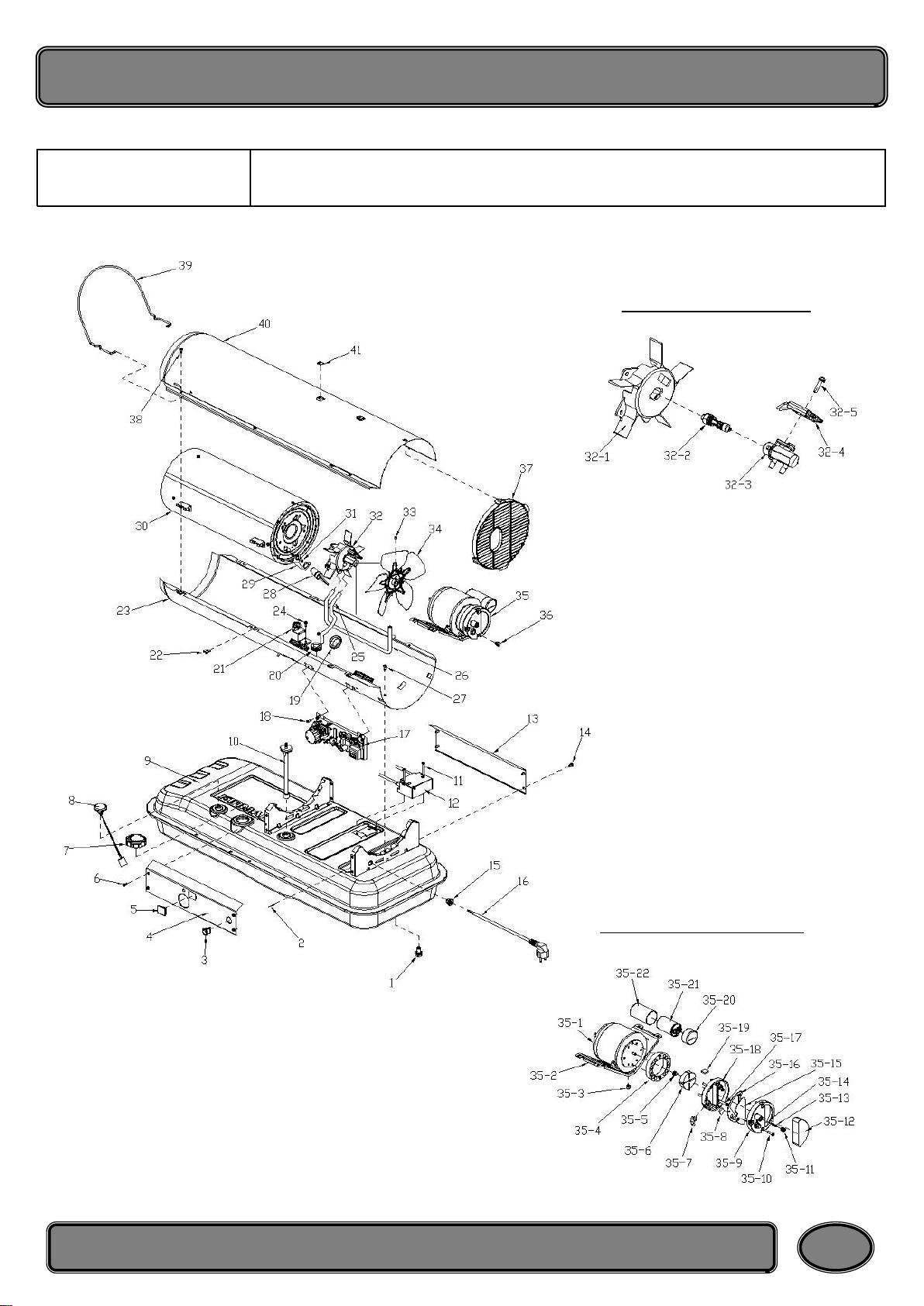

15. СБОРОЧНЫЙ ЧЕРТЕЖ（МОДЕЛИ ： F6000-DH ）………………………… 17
16. СПЕЦИФИКАЦИИ ДЕТАЛЕЙ（ МОДЕЛИ ： F2000-DH, F3000-DH , F5000DH ） ……………………………………………………………………………… 18
17. СПЕЦИФИКАЦИИ ДЕТАЛЕЙ（ МОДЕЛИ ： F6000-DH ） ………………… 20

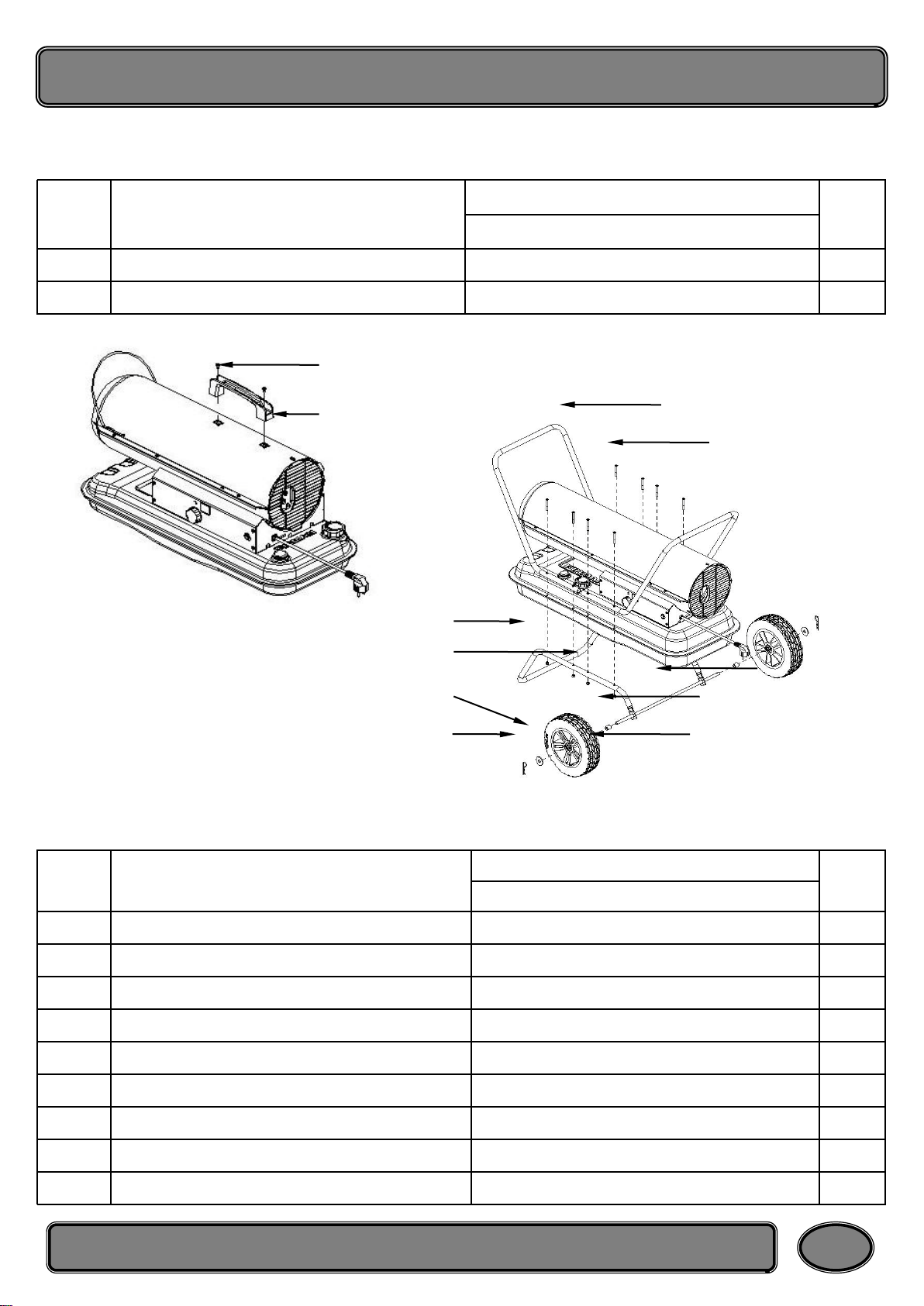

18. СПЕЦИФИКАЦИИ ДЕТАЛЕЙ（КОЛЕСА И РУЧКИ) ……………………… 22
ГАРАНТИЙНЫЕ УСЛОВИЯ …………………………………………………… 23
НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!
1. ТЕХНИКА БЕЗОПАСНОСТИ
ОПАСНО！
Внимательно и полностью прочтите данное «Руководство для пользования» перед сборкой, пуском или
обслуживанием нагревателя. Неправильное использование данного нагревателя может привести к серьёзным
травмам или к смерти вследствие ожогов, пожара, взрыва, поражения электрическим током или отравления
угарным газом.
ОСТОРОЖНО!
ОПАСНОСТЬ ОТРАВЛЕНИЯ УГАРНЫМ ГАЗОМ：
• Используйте данный нагреватель только в хорошо вентилируемых помещениях. Обеспечьте приток свежего
наружного воздуха из расчета не менее 2800 cm³ на каждые 25200 кКал/час номинальной мощности
нагревателя.
• Люди, имеющие проблемы с дыхательной системой должны проконсультироваться у лечащего врача перед
использованием нагревателя.
• Отравление угарным газом: Первые признаки отравления угарным газом (монооксидом углерода)
напоминают симптомы гриппа- головная боль, головокружение и/или тошнота. Если у вас появились такие
признаки, то, возможно, нагреватель работает неправильно. Немедленно впустите свежий воздух или
покините помещение! Выполните обслуживание нагревателя. Некоторые люди более других чувствительны
к угарному газу. Это беременные женщины, люди с болезнями сердца и легких, а также с малокровием,
люди, находящиеся под воздействием алкоголя и люди, находящиеся на больщих высотах над уровнем моря.
• Никогда не используйте данный нагреватель в жилых и спальных помещениях.
ОПАСНОСТЬ ОЖОГОВ, ВЗРЫВА, ПОЖАРА：
• НИКОГДА не используйте в качестве топлива для данного нагревателя бензин, бензол, органические
растворители, спирт или любые другие подобные горючие вещества. В качестве топлива можно
использовать только керосин(осветительный, авиационный) и дизельное топливо.
• НИКОГДА не заправляйте нагреватель топливом во время работы или до того, как он полностью остынет.
• НИКОГДА не заправляйте нагреватель в жилом помещении. Делайте это только на открытом воздухе,
снаружи помещения.
• Данный нагреватель ОЧЕНЬ СИЛЬНО НАГРЕВАЕТСЯ в процессе работы и остаётся ОЧЕНЬ
ГОРЯЧИМ долгое время после остановки. Размещайте нагреватель как можно дальше (не ближе 5 метров)
от легковоспламеняющихся материалов и другого оборудования. МИНИМАЛЬНЫЕ РАССТОЯНИЯ до
ближайших предметов: спереди 2.5м, с остальных сторон 1.25м. Не допускайте присутствия детей и
животных возле работающего и остывающего нагревателя.
• НИКОГДА не блокируйте заднюю вентиляционную решётку, либо переднее выпускное отверстие какими
либо предметами.
• НИКОГДА не подсоединяйте к нагревателю какие-либо рукава или воздуховоды для распределения или
удаления воздуха.
• НИКОГДА не перемещайте, не перевозите, не обслуживайте работающий или ещё не остывший
нагреватель.
• НИКОГДА не перемещайте нагреватель, если в топливном баке находится топливо. Если нагреватель
оборудован термостатом, то он может запуститься автоматически.
• ВСЕГДА устанавливайте нагреватель на ровной, твёрдой и устойчивой поверхности.
• Ёмкости с топливом должны находиться на расстоянии не менее 8м от нагревателей, горелок, фонарей,
портативных генераторов или других источников воспламенения. Все топливо должно храниться в
соответствии с правилами техники безопасности.
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
• Подключайте нагреватель к источникам электропитания только с параметрами (напряжение и частота),
указанными на фирменной табличке нагревателя.
• Подключайте нагреватель удлинителем только в замемленную розетку с тремя контактами.
• ВСЕГДА устанавливайте нагреватель так, чтобы на него не попадали брызги и капли воды, водяная пыль,
дождь, ветер.
• ВСЕГДА отключайте нагреватель от сети, если он не работает.
НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!
1
2. ВНЕШНИЙ ВИД НАГРЕВАТЕЛЯ
Передний ограничитель
Верхний кожух
Выпускное отверстие
Нижний кожух
Топливный бак
Топливный бак
Индикатор
Ручка термостата
Кнопка”Сеть”
Указатель уровня топлива
Ручка
Указатель температуры
Решетка вентилятора
Крышка топливного
бака
Кабель питания
Рис.1. F2000-DH
Ручка
Выпускное отверстие
Нижний кожух
Указатель уровня топлива
Крышка топливного бака
Индикатор
Ручка термостата
Кнопка”Сеть”
колеса
Верхний кожух
Указатель температуры
Решетка
вентилятора
Топливный бак
Кабель
питания
Рис.2 . F3000-DH/F5000-DH/F6000-DH
НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!
2
3. РАСПАКОВКА И СБОРКА
3.1. РАСПАКОВКА：Вынуть нагреватель и все упаковочные материалы из коробки（Рис. 3 и 4）.
Примечание: Сохраните транспортную коробку и все упаковочные материалы для дальнейшего хранения
нагревателя.
F2000-DH
Колеса НЕТ ДА
Колесная рама НЕТ ДА
Колесная ось НЕТ ДА
Передняя/задняя ручка НЕТ ДА
Ручка ДА НЕТ
Винты ДА НЕТ
Винты и гайки НЕТ ДА
Втулки/ шайбы/ штепсель НЕТ ДА
Ручка Винты
Колеса
F3000-DH，F5000-DH，F6000-DH
Винты
гайки
Втулки
шайбы
штепсель
Рис. 3
Передняя ручка
Колесная рама
задняя ручка
Колесная ось
Рис. 4
НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!
3
3. РАСПАКОВКА И СБОРКА
3.2. СБОРКА：
A. Только для модели F2000-DH（Рис. 5）
Необходимые инструменты：
• Крестовая отвертка средних размеров
Ручка Винт
Передний
ограничитель
1. Установить и поднять передний ограничитель в
направлении, указанном стрелкой, и проверить, что
клиновидный изгиб ограничителя входит в щелевое
отверстие вернего кожуха в направлении выпускного
отверстия нагревателя (выход горячего воздуха).
2. Совместить 2 отверстия верхнего кожуха с двумя
монтажными отверстиями в ручке（Рис. 6）.
3. Вставить в отверстия ручки винты. Затянуть винты.
B. Только для моделей F3000-DH，F5000-DH，F6000-DH（Рис. 6）
Необходимые инструменты：
• Крестовая отвертка средних размеров.
• Торцевая головка ¾ дюйма или гаечный ключ соответствующего размера.
1. Вставить колесную ось в отверстия задней части колесной рамы.
2. Установить последовательно на колесную ось: втулки, колеса, шайбы, штепсель.
3. Установить нагреватель на колесную раму. Совместись отверстия фланца топливного бака с отверстиями на
колесной раме.
4. Установить ручки на верхнюю часть фланца топливного бака. Вставить винты в отверстия ручек, фланца и
колесной рамы（Рис. 6)，навернуть на каждый винт гайку.
5. После того, как все винты и гайки установлены, надёжно затянуть гайки.
Рис. 5
Клиновидны
й изгиб
Щелевое
отверстие
ОПАСНО！
ЗАПРЕЩЕНО эксплуатировать нагреватель без сборки и установки на колесную раму.
Рис. 6 Сборка ручек и колес
Выпускное
отверстие
Фланец
топливного
бака
Колесная
рама
гайки
колеса
шайба
штепсель
Передняя ручка
Винт
Задняя ручка
Впускное
отверстие
Колесная
ось
втулки
НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!
4
4. ТОПЛИВО
При эксплуатации нагревателя КРАЙНЕ ВАЖНО использовать керосин соответствующего качества. Для
данного нагревателя используется только осветительный или авиационный керосин. Керосин специально
очищается, чтобы практически полностью удалить из него различные примеси, включая серу, которая может
выделять очень неприятный запах во время работы нагревателя. При отсутствии керосина, в качестве топлива
можно использовать также легкое дизельное топливо. При этом нужно учитывать, что дизельное топливо
сгорает не так чисто как керосин и выделяет при сгорании гораздо больше вредных веществ, поэтому
необходимо обеспечить больший приток свежего воздуха при работе нагревателя.
КЕРОСИН СЛЕДУЕТ ХРАНИТЬ ТОЛЬКО В ЕМКОСТЯХ, КОТОРЫЕ ЧЕТКО ПРОМАРКИРОВАНЫ
СЛОВОМ
НИКОГДА не храните емкость с керосином в жилом помещении. Керосин должен храниться в хорошо
проветриваемом месте вне жилого помещения.
НИКОГДА не используйте в качестве топлива для данного нагревателя бензин, бензол, спирт, бензиновые
растворители, топливо для походных плиток, органические растворители, или любые другие горючие вещества.
Это легкоиспаряющиеся вещества, которые могут быть причиной неконтролируемого горения, или даже
привести к взрыву. В качестве топлива можно использовать только керосин либо дизельное топливо для
автомобилей.
《КЕРОСИН》.
НИКОГДА не храните емкость с керосином под прямыми солнечными лучами или вблизи источника тепла.
НИКОГДА не используйте керосин, который хранился от одного сезона до другого. Керосин, теряет свои
свойства с течением времени. СТАРЫЙ КЕРОСИН НЕ ПОЛНОСТЬЮ СГОРАЕТ В НАГРЕВАТЕЛЕ.
5. ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ НАГРЕВАТЕЛЯ
ТОПЛИВНАЯ СИСТЕМА：
В данном нагревателе применена электровоздушная система
подачи топлива в камеру сгорания. Под действием вентилятора
топливо движется и поднимается из бака по топливопроводу.
Распыленное топливо впрыскивается в камеру сгорения.（Рис. 7）
Рис. 7
НАДЕЖНАЯ СИСТЕМА ЗАЖИГАНИЯ：
Электронный воспламенитель (высоковольтная катушка поджига) подает напряжение на керамический
разрядник.
Электрическая искра поджигает топливовоздушную смесь, находящуюся в камере сгорания.
СИСТЕМА ПОДАЧИ ВОЗДУХА：
Двигатель рассчитан на тяжелые условия эксплуатации, под действием которого воздух движется внутрь
камеры сгорания и вокруг нее. Нагреваясь, он образует поток горячего воздуха на выходе нагревателя.
НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!
5
5. ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ НАГРЕВАТЕЛЯ
（±10℃）
（±10℃）
！
СИСТЕМА БЕЗОПАСНОСТИ：
1. ТЕРМОЗАЩИТА： Нагреватель оборудован датчиком предельно допустимой температуры, который
отключает нагреватель в случае, если температура внутри нагревателя становится выше безопасного уровня.
Как только температура понизится до температуры перезапуска, то можно будет снова включить нагреватель.
Если датчик отключает нагреватель, то, возможно, потребуется выполнить техобслуживание нагревателя в
специализированном сервисном центре.
Внутренняя температура
Модели:
F2000-DH
F3000-DH, F5000-DH
F6000-DH
2. ЗАЩИТА ЭЛЕКТРООБОРУДОВАНИЯ：Электрооборудование нагревателя защищено предохранителем,
установленным на блоке управления. Предохранитель защищает блок управления и другие электрические
компоненты нагревателя. Если нагреватель не включается, то сначала проверьте, исправен ли предохранитель.
ТИП ПРЕДОХРАНИТЕЛЯ Все модели Переменный ток 250v/5A
3. СИСТЕМА КОНТРОЛЯ ПЛАМЕНИ：В нагревателе установлен фотоэлемент контроля пламени, который
выключит обогреватель, если пламя в камере сгорания погаснет.
отключения
80℃ 50℃
110℃ 90℃
90℃ 60℃
Температура перезапуска
6. ЗАПРАВКА ТОПЛИВОМ
Никогда не производите заправку нагревателя в жилом помещении или вблизи открытого огня.
Не переполняйте топливный бак сверх установленного уровня.
ВАЖНО ПРИ ПЕРВОМ ИСПОЛЬЗОВАНИИ
При первом использовании нагревателя запускайте его только на открытом воздухе, так как в первые несколько
минут работы нагревателя возможно выделение гари и копоти от сгорания масла и других смазочных
материалов, попавших внутри нагревателя при изготовлении.
НИКОГДА НЕ ПРОИЗВОДИТЕ ЗАПРАВКУ ТОПЛИВОМ
ОПАСНО ДЛЯ ЖИЗНИ
РАБОТАЮЩЕГО, НЕ ОСТЫВШЕГО, ЛИБО ВКЛЮЧЕННОГО В
СЕТЬ НАГРЕВАТЕЛЯ.
НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!
：
6
7. ЭКСПЛУАТАЦИЯ НАГРЕВАТЕЛЯ
7.1. ВЕНТИЛЯЦИЯ
ОПАСНО! ЧТОБЫ ИЗБЕЖАТЬ ОТРАВЛЕНИЯ УГАРНЫМ ГАЗОМ ЛИБО ПРОДУКТАМИ ГОРЕНИЯ,
ИСПОЛЬЗУЙТЕ НАГРЕВАТЕЛЬ ТОЛЬКО В ХОРОШО ВЕНТИЛИРУЕМЫХ ПОМЕЩЕНИЯХ.
Обеспечьте достаточный приток свежего воздуха при работе нагревателя.
7.2. ЭКСПЛУАТАЦИЯ
ПУСК НАГРЕВАТЕЛЯ:
① ЗАЛИТЬ ТОПЛИВО В ТОПЛИВНЫЙ БАК.
② ЗАВЕРНУТЬ КРЫШКУ ТОПЛИВНОГО БАКА.
③ Включить вилку кабеля нагревателя в заземленную розетку удлинителя. Удлинитель должен быть не
менее 2м. длиной. Требования к диаметру кабеля удлинителя:
• Длиной от 2-х до 3-х метров - не менее 1,1мм.
• Длиной от 3-х до 30-ти метров - не менее 1,4мм.
• Длиной от 30-ти до 50-ти метров - не менее 1,7мм.
④ Включить кнопку «СЕТЬ» (положение ВКЛ), загорится индикатор питания, нагреватель запустится.
Повернуть ручку термостата, чтобы установить требуемую температуру (от +5 ℃ до +45 ℃). Если
нагреватель не запускается, установить ручкой термостата более высокую температуру пуска нагревателя.
Если пуска не произошло, обратитесь к Разделу 11 «Порядок устранения неисправностей» стр. 14.
• После пуска нагревателя, указатель температуры показывает установленную температуру и загорится на
10 сек.
• Повернуть ручку термостата, указатель температуры показывает установленную температуру и загорится
на 10 сек.
• Через 10 сек. указатель температуры показывает фактическую температуру.
• Если фактическая температура ниже -9 ℃, указатель температуры показывает “--F” .
Индикатор
Указатель температуры
Ручка термостата
ПРИМЕЧАНИЕ
Если нагреватель не включается, то сначала проверьте исправен ли
предохранитель. При необходимости замените предохранитель. Проверьте
источник электропитания, соответствует ли он параметрам напряжения и
частоты нагревателя.
Кнопка «СЕТЬ»
ВЫКЛЮЧЕНИЕ НАГРЕВАТЕЛЯ：
1. Выключить нагреватель (положение переключателя ВЫКЛ), вынуть вилку из розетки.
ПОВТОРНЫЙ ПУСК НАГРЕВАТЕЛЯ：
1. Подождать 10 секунд после остановки нагревателя.
2. Повторить действия раздела ПУСК НАГРЕВАТЕЛЯ.
НИКОГДА НЕ ОСТАВЛЯЙТЕ РАБОТАЮЩИЙ ОБОГРЕВАТЕЛЬ БЕЗ ПРИСМОТРА!
7
Loading...
