1. Insert screwdriver here

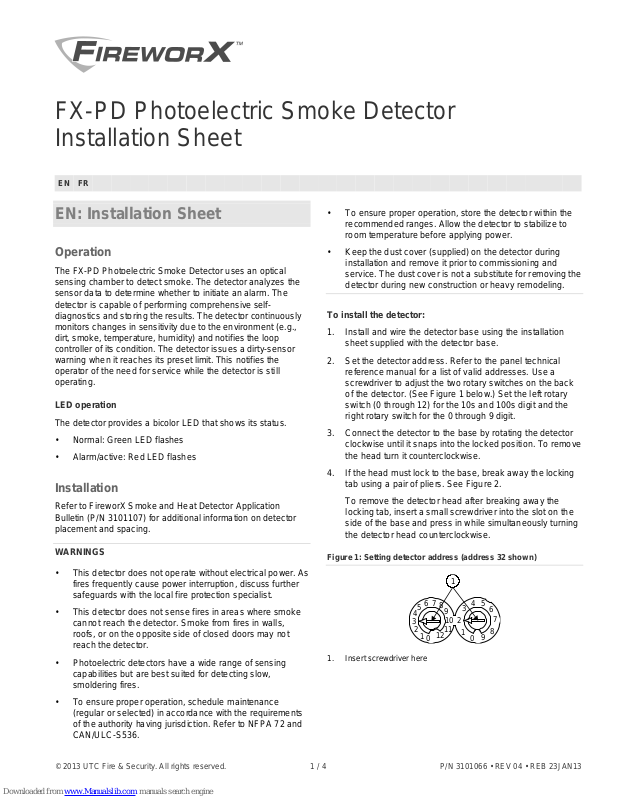

FX-PD Photoelectric Smoke Detector
Installation Sheet
EN FR
EN: Installation Sheet
Operation
The FX-PD Photoelectric Smoke Detector uses an optical
sensing chamber to detect smoke. The detector analyzes the
sensor data to determine whether to initiate an alarm. The
detector is capable of performing comprehensive selfdiagnostics and storing the results. The detector continuously
monitors changes in sensitivity due to the environment (e.g.,
dirt, smoke, temperature, humidity) and notifies the loop
controller of its condition. The detector issues a dirty-sensor
warning when it reaches its preset limit. This notifies the
operator of the need for service while the detector is still
operating.
LED operation
The detector provides a bicolor LED that shows its status.
• Normal: Green LED flashes
• Alarm/active: Red LED flashes
Installation
Refer to FireworX Smoke and Heat Detector Application
Bulletin (P/N 3101107) for add ition al infor mation on detector
placement and spacing.
• To ensure proper operation, store the detector within the
recommended ranges. Allow the detector to stabilize to
room temperature before applying power.
• Keep the dust cover (supplied) on the detector during
installation and remove it prior to commissioning and
service. The dust cover is not a substitute for removing the
detector during new construction or heavy remodeling.
To install the detector:
1. Install and wire the detector base using the installation
sheet supplied with the detector base.
2. Set the detector address. Refer to the panel technical
reference manual for a list of valid addresses. Use a
screwdriver to adjust the two rotary switches on the back
of the detector. (See Figure 1 below.) Set the left rotary
switch (0 through 12) for the 10s and 100s digit and the
right rotary switch for the 0 through 9 digit.
3. Connect the detector to the base by rotating the detector
clockwise until it snaps into the locked position. To remove
the head turn it counterclockwise.
4. If the head must lock to the base, break away the locking
tab using a pair of pliers. See Figure 2.
To remove the detector head after breaking away the
locking tab, insert a small screwdriver into the slot on the
side of the base and press in while simultaneously turning
the detector head counterclockwise.
WARNINGS
• This detector does not operate without electrical power. As
fires frequently cause power interruption, discuss further
safeguards with the local fire protection specialist.
• This detector does not sense fires in areas where smoke
cannot reach the detector. Smoke from fires in walls,
roofs, or on the opposite side of closed doors may not
reach the detector.
• Photoelectric detectors have a wide range of sensing
capabilities but are best suited for detecting slow,
smoldering fires.
• To ensure proper operation, schedule ma inte nan ce
(regular or selected) in accordance with the requirements
of the authority having jurisdiction. Refer to NFPA 72 and
CAN/ULC-S536.
© 2013 UTC Fire & Security. All rights reserved. 1 / 4 P/N 3101066 • REV 04 • REB 23JAN13

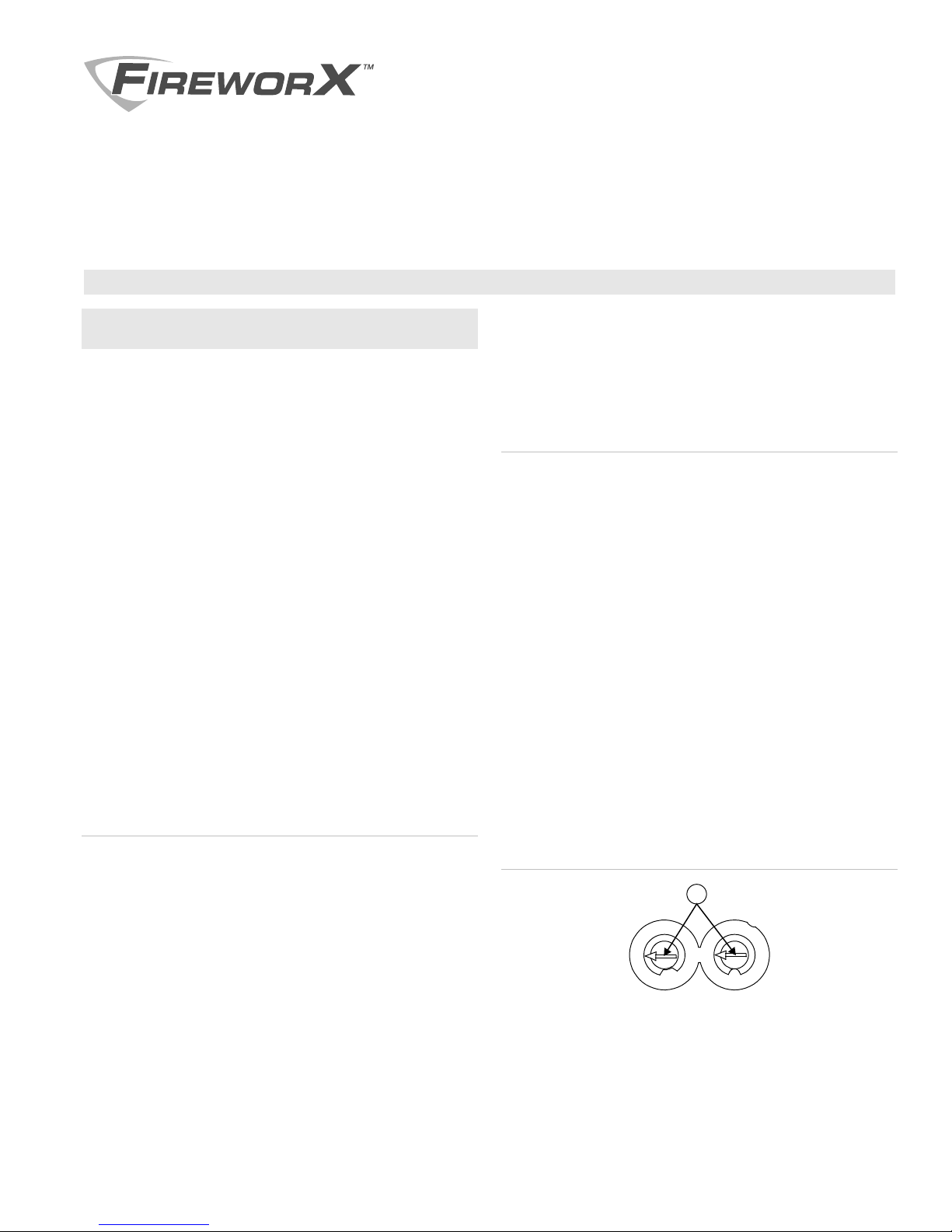

Figure 1: Setting detector address (address 32 shown)
Page 2
Figure 2: Breakaway tab
1
0
1
2
3
4
5
6
12
11
10
9
8
7
0
9
1
2
3
4
5
6
7
8
1. Breakaway tab
1. Slot to insert screwdriver
2.
3. Detector body
4. Optical block base
Communication line voltage
Normal operating current
Alarm current
Smoke sensitivity range
Environmental compensation
Compatible bases
Maximum distance from ceiling
wall
Storage temperature
Operating environment
Manufacturer
Year of
manufacture
North American
standards
[1] For warranty and return see “Contact information
Maintenance
2. Test the detector using Smoke-In-A-Can (model SM-200)
canned smoke. Carefully follow directions on the can to
avoid damage to the detector.

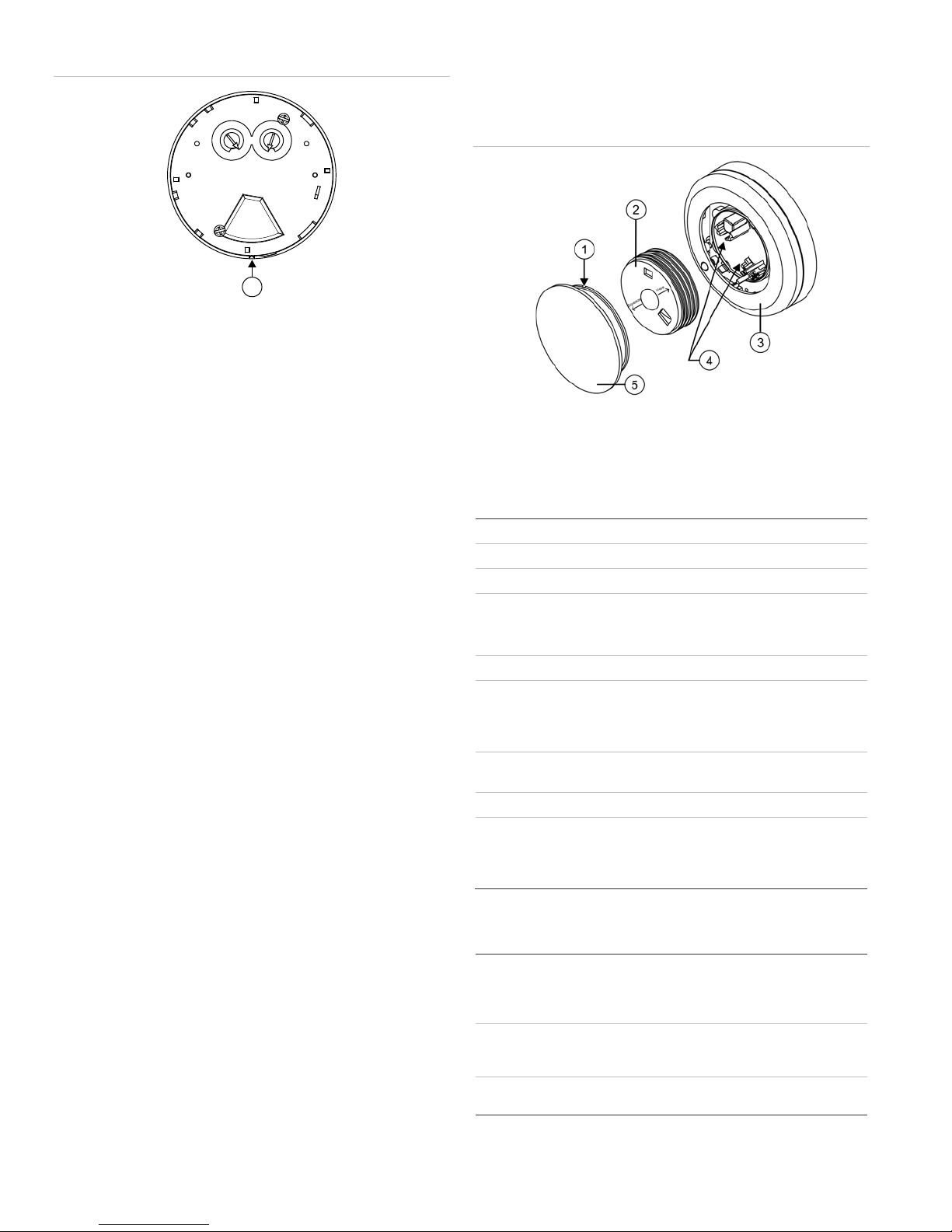

Figure 3: Detector disassembly
When cleaning is necessary, the sensing chamber of the
detector easily unsnaps for field cleaning and service.
To clean the detector:
1. Remove the detector from the base.
2. Insert a screwdriver in the small slot where the detector
cap connects to the detector body. See Figure 3.
3. Pry the detector cap off the detector body.
4. Squeeze the optical block chamber where the two arrows
point, labeled “squeeze here.”
5. Pull off the optical block chamber.
6. Blow off the optical block base in the detector body using
clean compressed air.
7. Snap a new optical block chamber in place. Make sure
you line up the two arrows on the block chamber with the
snaps on the optical block base.
8. Connect the detector cap to the detector body by rotating
the cap clockwise until it snaps into a locked position.
9. Install the detector onto the base.
Note: To verify the effectiveness of the cleaning,
recalibrate the device and run a device maintenance
report. Refer to the control panel technical reference
manual.
10. Test the detector and verify sensitivity.
Optical block chamber
Specifications
45 µA
UL
ULC
-mounted
−4 to 140°F (−20 to 60°C)
Temperature
Humidity
5. Detector cap
Maximum 20 Vp-p
45 µA
0.67 to 3.66%/ft. obscuration
0.74 to 3.70%/ft. obscuration
Automatic
Standard: B4U, B4U-LP
Relay: RB4U
Isolator: IB4U
Audible: SB4U
12 in. (305 mm)
32 to 120°F (0 to 49°C)
0 to 93% RH, noncondensing at
90°F (32°C)
Test
NFPA 72 and CAN/ULC S537 require a calibrated sensitivity
test upon installation and following any modifications or
additions to the system. The detector can perform this test and
generate a system sensitivity report.
To test the detector:
1. Before initial testing, remove the dust cover from the
2 / 4 P/N 3101066 • REV 04 • REB 23JAN13
detector and notify the proper authorities that the fire
alarm system is undergoing maintenance and will be
temporarily out of service.
Certification and compliance
[1]
Edwards, A Division of UTC Fire & Security
Americas Corporation, Inc.
8985 Town Center Parkway, Bradenton, FL 34202,
USA
The first two digits of the date code (located on the
product identification label) are the year of
manufacture.
Meets: UL 268, ULC-S529-02
Follow: NFPA 72, and CAN/ULC S524
.”
Page 3
Contact information
0
1
2
3
4
5
6
12
11
10
9
8
7
0
9
1
2
3
4
5
6
7
8
1
1. Insérez le tournevis ici
1
0
1
2
3
4
5
6
12
11
10
9
8
7
0
9
1
2
3
4
5
6
7
8
1. Languette d’écartement
For contact information, see www.edwardsutcfs.com.
FR: Fiche D'Installation
Fonctionnement
Le détecteur de fumée photoélectrique, FX-PD utilise une
chambre à détection optique pour localiser la fumée. Il analyse
les données du capteur pour déterminer à quel moment
déclencher l’alarme. Le détecteur surveille de façon continue
tout changement de sensibilité causé par l’env iro nnement (p.
ex, saleté, fumée, température, humidité) et informe le contrôle
de boucle de sa condition. Il émet un avertissement sensoriel
de saleté lorsqu’il atteint sa limite préréglée. Cela informe
l’opérateur d’un besoin de service pendant que le détecteur
continue de fonctionner. Le détecteur peut effectuer des
autodiagnostics complets et consigner les résultats.
Fonctionnement à électrode luminescente (DEL)
Le détecteur comporte un voyant DEL bicolore qui indique son
statut.
• Normal : le voyant DEL vert clignote
• Alarme activée : le voyant DEL rouge clignote
Installation
Consultez FireworX Smoke and Heat Detector Application
Bulletin (P/N 3101107) pour plus de renseignements
relativement à la pose et l’espacement des détecteurs.
MISES EN GARDE
• Ce détecteur ne fonctionne pas sans courant éle ctrique.
Les incendies étant souvent la cause d’interruption de
courant, vous devriez discuter également des autres
mesures de protection à prendre avec votre spécialiste de
sécurité incendie local.
• Le détecteur ne localisera pas d’in cendies dans les
endroits où la fumée ne peut l’atteindre. Il se peut que la
fumée provenant de foyers d’incendie dans les murs, sur
les toits ou du côté opposé de portes fermées ne puisse
pas atteindre le détecteur.
• Le pare-poussière (inclus) doit demeurer en place pendant
l’installation, puis retiré avant d’activer le détecteur. On ne
doit pas l’utiliser pour enlever le détecteur pendant de
nouvelles constructions ou d’import ants travaux de
restauration.

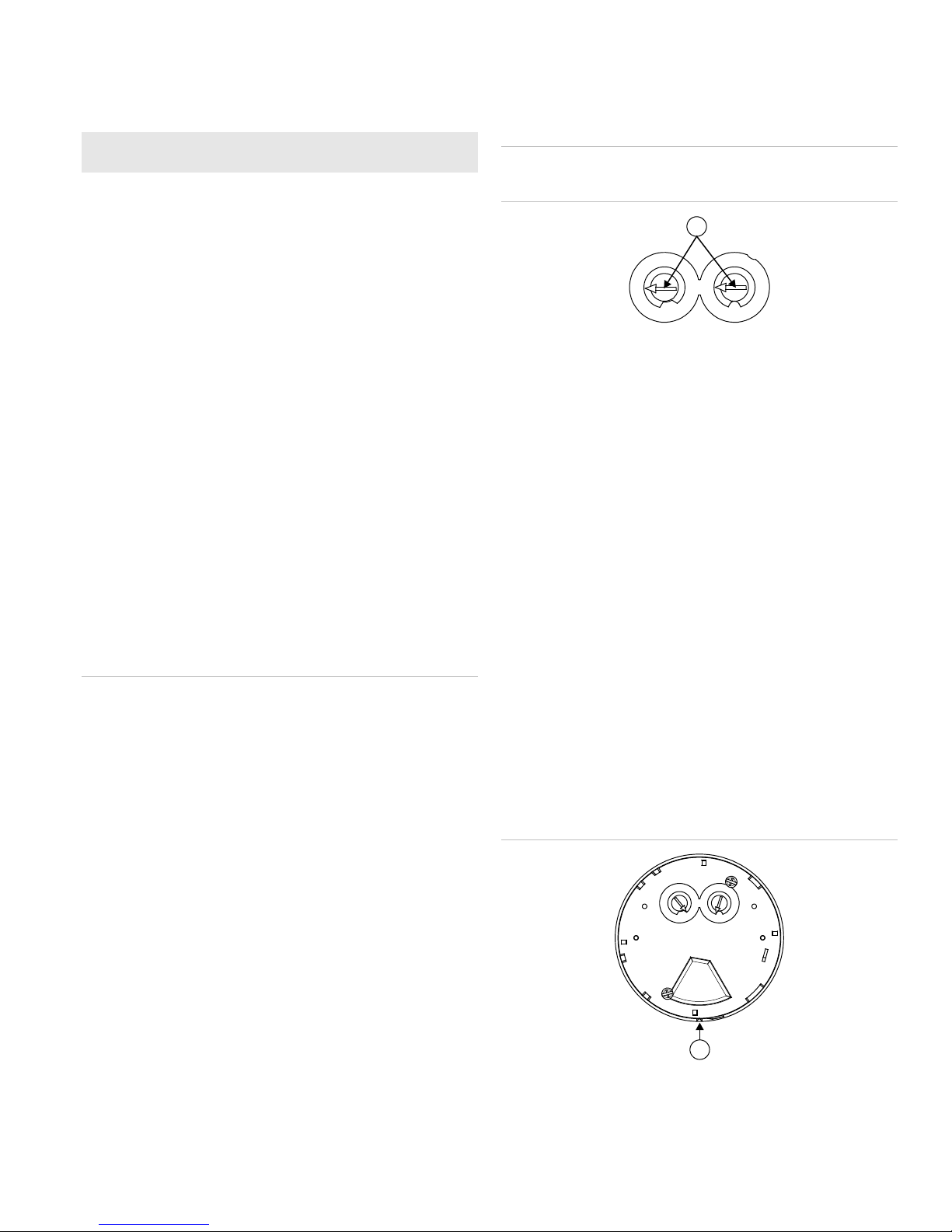

Figure 1 : Établissement de l'adresse de détecteur. (l’address 32
indiquée)
Installation du détecteur :
1. Installez et câblez la base du détecteur en suivant les
directives sur la fiche d’installation fournie.
2. Réglez l’adresse du détecteur. Consultez le manuel de
référence technique pour une liste d’adresses valable s.
Utilisez un tournevis pour ajuster les deux commutateurs
rotatifs à l’arrière du détecteur. Voir Figure 1. Réglez le
commutateur rotatif de gauche (0 jusqu’à 12) pour les
dizaines (10) et les centaines (100) et le commutateur
rotatif de droite pour les chiffres de 0 à 9.
3. Branchez le détecteur à la base en le faisant pivoter dans
le sens des aiguilles jusqu’à ce qu’il enclenche en position
de blocage.
On peut enlever la tête en la tournant dans le sens
contraire des aiguilles.
4. Si elle demeure rivée à la base, cassez la languette de
blocage avec une pince. Voir Figure 2.
Ensuite, pour retirer la tête du détecteur, insérez un petit
tournevis dans la fente sur le côté de la base et appuyez
tout en la tournant simultanément dans le sens contraire
des aiguilles.
Figure 2 : Languette d’écartement
• Les détecteurs photoélectriques ont une grande capacité
de détection, mais ils détectent mieux les feux lents et
couvants.
• L’entretien (régulier ou déterminé) devrait être planifié
conformément aux exigences de l’autorité ayant la
compétence pour en assurer un bon fonctionnement.
Consultez l’article 72 de la NFPA (É.-U.) et S536 des
Laboratoires des assureurs du Canada (ULC).
• Pour un bon fonctionnement, installez le détecteur en
deçà des limites recommandées. Laissez le détecteur se
stabiliser à la température de la pièce avant de l’alimenter.
P/N 3101066 • REV 04 • REB 23JAN13 3 / 4
Page 4
Entretien
1. Fente pour insérer le
2.
3. Corps du détecteur
4. Base du bloc optique du
Voltage de la ligne de
communication
Coura
Courant de l’alarme
Champ de sensibilité à la fumée
Compensation d’ambiance
Bases compatibles
Distance maximale
(montage mural)
Température d’entreposage
Environnement opérationnel
condensation à
Fabricant
Année de
fabrication
Normes nord
américaines
[1] Pour la garantie et le retour voir “Coordonnées”.
Lorsque les diagnostics indiquent qu’un nettoyage est requis,
la chambre de détection du détecteur se désengage pour un
nettoyage et un entretien facile.
Nettoyage du détecteur :
1. Retirez le détecteur de sa base.
2. Insérez un tournevis dans la petite fente où le capuchon

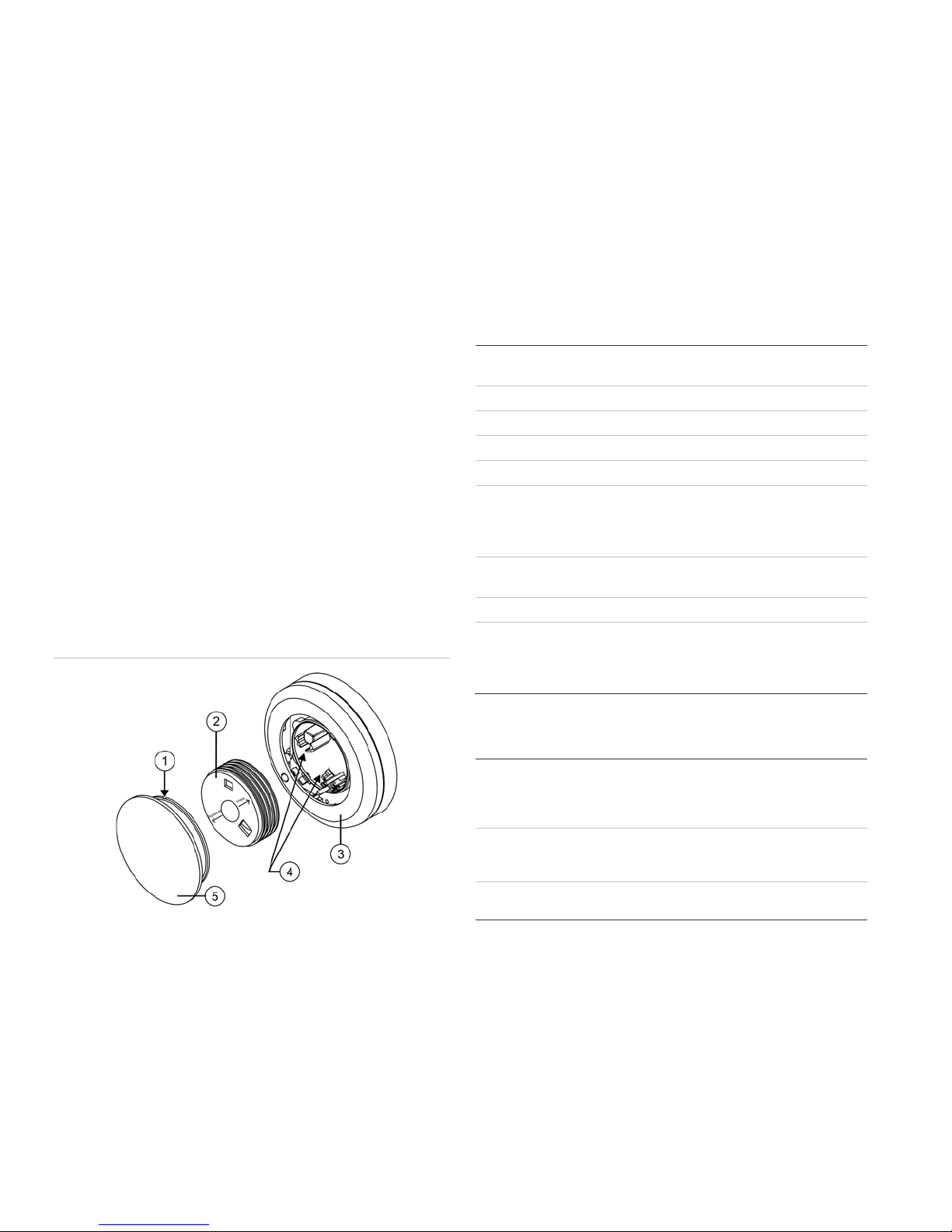

est branché au corps du détecteur. Voir Figure 3.
3. Détachez le capuchon du détecteur.
4. Serrez la chambre du bloc optique où sont les deux pointes
de flèches et indiqué « squeeze here » (serrez ici).
5. Retirez la chambre du bloc optique.
6. Soufflez de l’air compressé propre dans la base du bloc
optique du détecteur.
7. Remettez en place la chambre du bloc optique. Assurezvous d’aligner les deux flèches de la chambre du bloc
optique avec les coches de la base.
8. Branchez le capuchon du détecteur à la base en le faisant
pivoter dans le sens des aiguilles jusqu’à ce qu’il
enclenche en position de blocage.
9. Installez le détecteur sur sa base.
Remarque : Pour vérifier l’efficacité du nettoyage,
recalibrez l’appareil et exécutez un rapport d’entretien.
Consultez le manuel de référence technique.
10. Testez le détecteur et vérifiez la sensibilité.
Figure 3 : Démontage du détecteur
peut effectuer ce test et générer un rapport de sensibilité du
système.
Pour tester le détecteur :
1. Avant de procéder au premier test, retirez le parepoussière et avisez les autorités concernées qu’un service
d’entretien est effectué sur le système d’a larm e ince ndi e
et qu’il sera temporairement hors service.
2. Testez le détecteur à l’aide d’un Smoke-In-A-Can (modèle
SM-200), un contenant qui renferme de la fumée. Suivez
attentivement les instructions sur la boîte afin de ne pas
endommager le détecteur.
Fiche technique
Maximum de 20 Vc-c
nt opérationnel normal 45 µA
45 µA
0,67 à 3,66 % obsc/pi
Automatique
du plafond
−20 à 60°C (−4 à 140°F)
Température
Humidité
Régulière : B4U, B4U-LP
Relais : RB4 U
Isolateur : IB4U
Audible : SB4U
305 mm (12 po)
0 à 49°C (32 à 120°F)
0 à 93 % RH, non32°C (90°F)
tournevis
Chambre du bloc optique
détecteur
5. Capuchon du détecteur
Test
Le code 72 de la NFPA et le code S537 des Laboratoires des
assureurs du Canada exigent qu’un test de calibrage de
sensibilité soit effectué après la première installation et à la
suite de modifications ou d’ajouts au système. Le détecteur
4 / 4 P/N 3101066 • REV 04 • REB 23JAN13
Référencement des agencies
[1]
Edwards, A Division of UTC Fire & Security
Americas Corporation, Inc.
8985 Town Center Parkway, Bradenton, FL 34202,
USA
Les deux premiers chiffres du code de date (situé
sur l'étiquette d'identification de produit) sont
l'année de la fabrication.
-
Répond: UL 268, ULC-S529-02
Suivez: NFPA 72, and CAN/ULC S524
Coordonnées
Pour obtenir nos coordonnées, consultez le site Web
www.edwardsutcfs.com.
Loading...
