FIREPOWER ROLL CAGE ASSEMBLY INSTRUCTIONS

Manual 0-5367

Firepower Roll Cage

Firepower
Suite 300, 16052 Swingley Ridge Road,
St. Louis, MO 63017, USA
Technical Service: 1-800-426-1888 FAX: [phone]
Customer Service: 1-800-858-4232
FirepowerOnline.com

Part Number: 1444-0902

General Information

This document provides a guide for the assembly and installation of the Roll Cage Kit onto the Firepower MST220i
power source. The Roll Cage protects the MST220i power source case from collision damage plus doubles as a
sturdy hand lifting frame.

NOTE

The Roll Cage Kit is designed to fit the Firepower MST220i power source without any modifications.

NOTE

Only the Roll Cage Kit or Welding Equipment Cart may be fitted to the Firepower MST220i power
source at any one time.

(MST220i Only)

Assembly Instructions

!

WARNING

Do Not lift the Roll Cage / power supply via a crane or similar means. The Roll Cage / power supply
should only be lifted by hand.

Recommended Tools

12mm or 4mm Open Ended Wrench or 6” Adjustable Wrench
6mm Allen Wrench (Hex Key)
T25 Torx-Bit for power source case screw

Assembly Instructions

WARNING

Unplug the

Use the following assembly procedure to attach the Roll Cage to the Power Source. It is difficult to
attach the Power Source to a fully assembled Roll Cage.

Firepower MST220i

power source unit before attaching the Roll Cage Kit.

NOTE

© 2014 by Firepower

December, 2014 1 0-5367, Rev. AA

FIREPOWER ROLL CAGE ASSEMBLY INSTRUCTIONS

Supplied Parts

Item Description Qty

1 Rear Frame 1
2 Base Assembly 1
3 Front Frame 1
4 Top Support Plate 1
5 Handle 1

M8 x 40mm Socket Cap Screw

6

Torque force: 19 - 22 ft lb (26 - 30 N.m)

M8 x 20mm Socket Cap Screw

7

Torque force: 19 - 22 ft lb (26 - 30 N.m)

Saddle Washer (M8)

8

Nut (M6)

9

Torque force: 14 - 17 ft lb (19 - 23 N.m)

2

4

6

3

5

4

1

2

Art # A-10447

3

December, 2014 2 0-5367, Rev. AA

FIREPOWER ROLL CAGE ASSEMBLY INSTRUCTIONS

Rear Frame

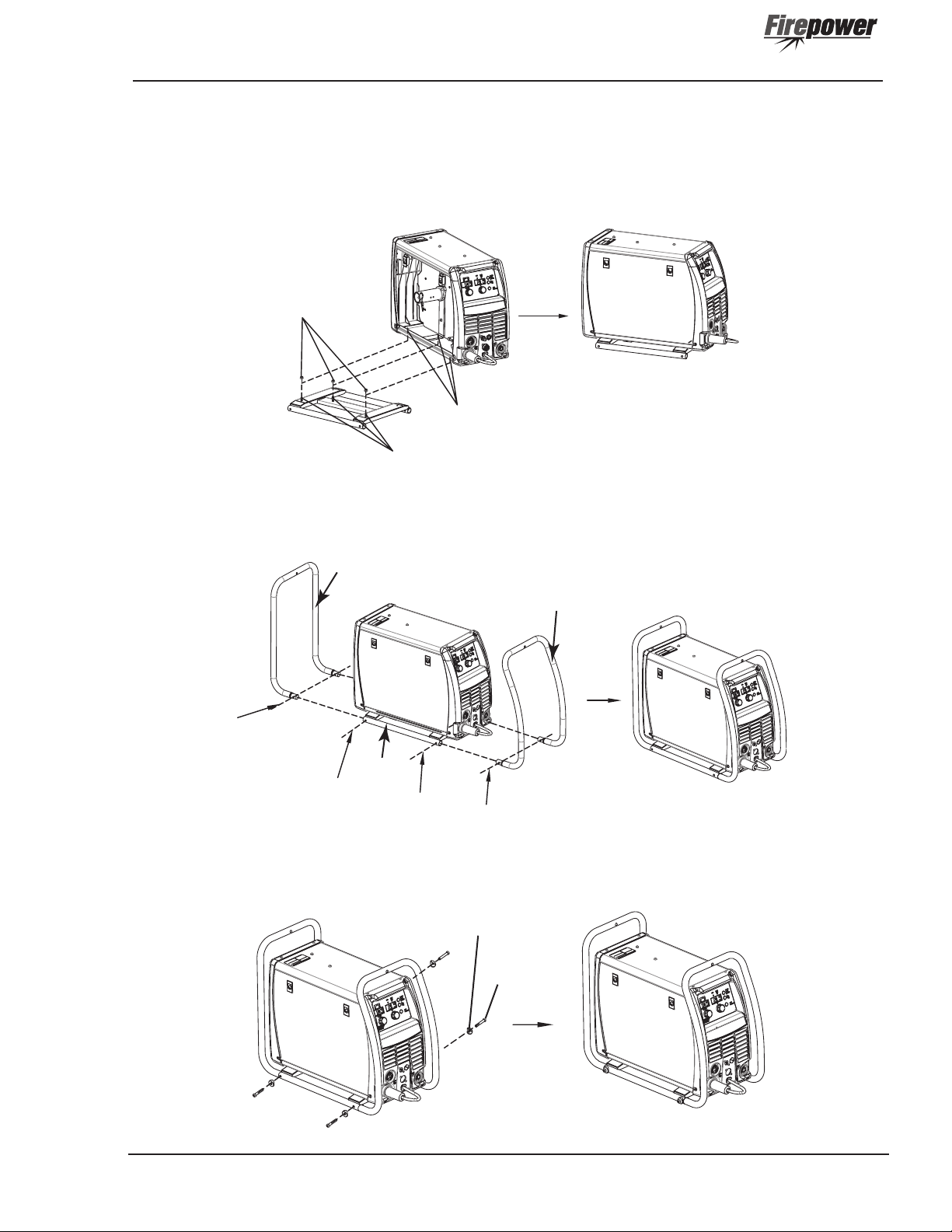

A. Mount power source to Base Assembly

1. Open the wire feed compartment door and mount the power source to the Base Assembly (Item 2), care­fully aligning the 3 mounting studs in the Base Assembly with the 3 holes in the power source.

2. Fasten all 3 M6 Nuts (Item 9) onto the 3 Base Assembly studs to secure the power source onto the roll
cage base.

3 Nuts

Art # A-11094_AB

3 Holes

3 Studs

B. Install Front and Rear Frames

1. Install the Rear Frame to the Base Assembly and align Axis A with Axis B.

2. Install the Front Frame to the Base Assembly and align Axis C with Axis D.

Front Frame

Axis A

Axis B

Base

Assembly

Axis C

Art # A-11095_AB

Axis D

3. Fasten the assembled Roll Cage together, using the following hardware:

Socket Cap Screw (Item 7)

•

• Saddle Washer (Item 8)

Saddle Washer

Socket Cap Screw

Art # A-11096_AB

December, 2014 3 0-5367, Rev. AA

FIREPOWER ROLL CAGE ASSEMBLY INSTRUCTIONS

Top Support Plate

C. Install Handle to the Roll Cage

1. Remove the Screw from the top cover using the Torx-Bit T25. Keep this screw as it will be reinstalled later
in Step 5.

Specification of the Screw is M6 x 12mm.

Screw

Art # A-10604_AB

2. Insert Handle (Item 5) through hole in Top Support Plate (Item 4).

3. Place the Handle against the Front and Rear Frame with holes on the ends of the Handle aligned with holes
on the Frames.

4. Use fasteners to fasten the Handle and the Frames together.

Fasteners are as follows:

• SocketCapScrew(Item6)

• SaddleWasher(Item8)

Rear Frame

Handle

Saddle Washer

Socket Cap Screw

Front Frame

Art # A-10605_AC

5. Reinstall the Screw (taken out in Step 1) to the Firepower MST220i. Fasten the Screw to secure the power
source to the Roll Cage.

December, 2014 4 0-5367, Rev. AA

D. When all the procedures are done, it should look like Figure below:

Top Support Plate

!

WARNING

Fully tighten all the fasteners (refer to torque force data in Supplied Parts section).

Rear Frame

Handle

Saddle Washer

Socket Cap Screw

Front Frame

Art # A-10605_AC

Customer Service: 1-800-858-4232 •Technical Service: 1-800-426-1888 •FAX: [phone]

© 2014 Victor Technologies International, Inc. FirepowerOnline.com

INSTRUCTIONS D’ASSEMBLAGE DE LA CAGE DE RETOURNEMENT FIREPOWER

No du manuel 0-5367FC

Rév. AA

Firepower
Suite 300, 16052 Swingley Ridge Road,
St. Louis, MO 63017, USA
Division de l’assistance technique : 1-800-426-1888
Télécopie : 1-800-535-0557
Service à la clientèle : 1-800-858-4232
FirepowerOnline.com

Numéro de pièce : 1444-0902

(Seulement MST220i)

Instructions de montage

Informations Générales

Ce document fournit un guide pour l’assemblage et l’installation de la Trousse de la cage de retournement sur la
source de courant Firepower MST220i. La cage de retournement protège le boîtier de la source de courant MST220i
des dommages causées par les collisions et double le cadre de levage manuel robuste.

REMARQUE

La Trousse de la cage de retournement est conçue pour correspondre à la source de courant Firepower
MST220i sans apporter aucune modification.

REMARQUE

Seul la Trousse de la cage de retournement ou le chariot de soudage peut être fixé la source de courant
Firepower MST220i à tout moment.

!

AVERTISSEMENT

Firepower Cage de protection

Ne pas soulever la cade de retournement/l’alimentation électrique via une grue ou autre moyen similaire.
La cage de retournement/L’alimentation électrique devrait être soulevée à la main.

Outils recommandés

Clé à fourche de 12 mm ou de 4 mm, ou Clé ajustable de 6”
Clé Allen 6 mm (Clé hexagonale)
T25 Torx-Bit pour la vis du boîtier de la source de courant

Instructions de montage

AVERTISSEMENT

Débrancher la source de courant du Firepower MST220i avant de fixer la Trousse de la cage de retour­nement.

REMARQUE

Suivre la procédure d’assemblage suivante pour fixer la cage de retournement à la source de courant.
Il est difficile de fixer la source de courant à une cage de retournement entièrement assemblée.

© 2014 par Firepower

Décembre 2014 1 0-5367FC, Rév. AA

INSTRUCTIONS D’ASSEMBLAGE DE LA CAGE DE RETOURNEMENT FIREPOWER

Pièces fournies

Article Description Qté

1 Cadre arrière 1
2 Assemblage de la base 1
3 Cadre avant 1
4 Plaque de soutien supérieure 1
5 Poignée 1

Vis à douilles M8 x 40 mm

6

Force du chalumeau : 3/4 (19,1) pi lb (3/4 (19,1) N.m)

Vis à douilles M8 x 20 mm

7

Torque force : 19 - 22 ft lb (26 - 30 N.m)

8 Calotte (M8) 6

Écrou (M6)

9

Force du chalumeau : 14 - 17 pi lb (19 - 23 N.m)

5

2

4

3

4

1

2

Art # A-10447

3

Décembre 2014 2 0-5367FC, Rév. AA

INSTRUCTIONS D’ASSEMBLAGE DE LA CAGE DE RETOURNEMENT FIREPOWER

Cadre arrière

A. Monter la source de courant à l’assemblage de la base

1. Ouvrir la porte du compartiment du câble de soudage et monter la source de courant à l’assemblage de
la base (Article 2), en prenant soin d’aligner les 3 goujons de montage dans l’assemblage de la base aux
3 trous dans la source de courant.

2. Fixer les 3 écrous M6 (Article 9) sur les 3 goujons de l’assemblage de la base pour sécuriser la source de
courant sur la base de la cage de retournement.

3 Écrou

Art # A-11094CF_AB

3 Trous

3 Clous

B. Installer le cadre avant et arrière

1. Installer le cadre arrière à l’assemblage de la base et aligner les Axe A aux Axe B.

2. Installer le cadre avant à l’assemblage de la base et aligner les Axe C avec les Axe D.

Cadre avant

Axe A

Assemblage

Axe B

de la base

Axe C

Axe D

Art # A-11095CF_AB

3. Fixer la cage de retournement assemblée à l’aider du matériel suivant :

Vis à douilles (Article 7)

•

• Calotte (M8)

Calotte

Vis à douilles

Art # A-11096CF_AB

Décembre 2014 3 0-5367FC, Rév. AA

INSTRUCTIONS D’ASSEMBLAGE DE LA CAGE DE RETOURNEMENT FIREPOWER

Plaque de soutien supérieure

C. Installer la poignée sur la cage de retournement

1. Retirer la vis du couvercle supérieur à l’aide du Torx-Bit T25. Garder cette vis, car elle sera réinstaller plus
tard à l’Étape 5.

La spécification de la vis est M6 x 12 mm.

Vis

Art # A-10604CF_AB

2. Insérer la poignée (Article 5) par le trou située dans la plaque de soutien supérieure (Article 4).

3. Aligner la poignée contre le cadre avant et arrière avec les trous situés aux extrémités de la poignée aux
trous situés sur le cadre.

4. Utiliser les fixations pour fixer la poignée et les cadres ensemble.

Les fixations sont les suivantes :

• Visàdouilles(Article6)

• Calotte(Article8)

Cadre arrière

Poignée

Calotte

Vis à douilles

Cadre avant

Art # A-10605CF_AC

5. Réinstaller la vis (retirée à l’Étape 1) sur le Firepower MST220i. Fixer la vis pour sécuriser la source de
courant à la cage de retournement.

Décembre 2014 4 0-5367FC, Rév. AA

D. Une fois toutes les procédures terminées, le produit devrait ressembler à la Figure ci-dessous :

!

AVERTISSEMENT

Bien serre toutes les fixations (se référer aux données sur la force du chalumeau inscrites à la section
Pièces fournies).

Art # A-10606_AB

Service à la clientèle : 1-800-858-4232 • Division de l’assistance technique : 1-800-426-1888 • Télécopie : 1-800-535-0557

© 2014 Victor Technologies International, Inc. FirepowerOnline.com Imprimé aux Chine

INSTRUCCIONES DE MONTAJE DE LA ESTRUCTURA DE SOPORTE FIREPOWER

Manual 0-5367LS

Estructura de soporte Firepower

Firepower
Suite 300, 16052 Swingley Ridge Road,
St. Louis, MO 63017, USA
Servicio técnico: 1-800-426-1888 FAX: [phone]
Servicio de atención al cliente: 1-800-858-4232
FirepowerOnline.com

Número de pieza: 1444-0902

Información General

En este documento se indica cómo montar e instalar el kit de estructura de soporte para la fuente de alimentación
Firepower MST220i. Además de proteger la fuente de alimentación MST220i de los golpes, esta sólida estructura
de soporte es muy práctica para levantarla.

NOTA

El kit de estructura de soporte se ha diseñado para alojar la fuente de alimentación Firepower MST220i
sin modificaciones.

NOTA

La estructura de soporte y el carro para equipo de soldadura no son compatibles; la fuente de alimen­tación Firepower MST220i no puede acoplarse a ambos al mismo tiempo.

(solo MST220i)

Instrucciones de montaje

!

ADVERTENCIA

No utilice una grúa o medio similar para levantar la fuente de alimentación montada en la estructura de
soporte La fuente de alimentación montada en la estructura de soporte solo debe levantarse a mano.

Herramientas recomendados

Llave fija de 12 mm (15/32”) o 4 mm (5/32”) o llave ajustable de 150 mm (6”)
Llave Allen de 6 mm (15/64”) (llave hexagonal)
Punta Torx T25 para el tornillo de la carcasa de la fuente de alimentación

Instrucciones de montaje

ADVERTENCIA

Desenchufe la fuente de alimentación Firepower MST220i antes de montarla en el kit de estructura de
soporte.

NOTA

Utilice el procedimiento de montaje siguiente para acoplar la estructura de soporte a la fuente de ali­mentación. Es difícil colocar la fuente de alimentación en una estructura de soporte totalmente montada.

© 2014 por Firepower

0-5367LS, Rev. AA 1 Diciembre, 2014

INSTRUCCIONES DE MONTAJE DE LA ESTRUCTURA DE SOPORTE FIREPOWER

Elementos incluidos

Elemento Descripción Cant.

1 Marco Trasero 1
2 Alimentación en la base 1
3 Bastidor delantero 1
4 Pletina superior 1
5 Manija 1

6

7

Tornillo de cabeza hueca M8 x 40 mm

Par de apriete: 26-30 N.m (19-22 lb.pie)

Tornillo de cabeza hueca M8 x 20 mm

Par de apriete: 26-30 N.m (19-22 lb.pie)

8 Arandela de forma (M8) 6

9

Tuerca (M6)

Par de apriete: 19-23 N.m (14-17 lb.pie)

5

2

4

3

4

1

2

Art # A-10447

3

Diciembre, 2014 2 0-5367LS, Rev. AA

INSTRUCCIONES DE MONTAJE DE LA ESTRUCTURA DE SOPORTE FIREPOWER

Marco Trasero

A. Montaje de la fuente de alimentación en la base

1. Abra la puerta del compartimento portacables y monte la fuente de alimentación en la base (elemento 2),
alineando cuidadosamente los tres espárragos de montaje de la base con los tres orificios de la fuente de
alimentación.

2. Enrosque las tres tuercas M6 (elemento 9) en los espárragos para fijar la fuente de alimentación a la base
de la estructura de soporte.

3 Tuerca

Art # A-11094LS_AB

3 Agujero

3 Espárragos

B. Instalación de los marcos frontal y posterior

1. Acople el marco posterior a la base alineando el eje A con el eje B.

2. Acople el marco frontal a la base alineando el eje C con el eje D.

3. Fije la estructura de soporte ensamblada con los elementos siguientes:

Eje A

Ensamblaje

Eje B

de la Base

Tornillos de cabeza hueca (elemento 7)

•

• Arandela de forma (elemento 8)

Eje C

Arandela de Silla

Bastidor delantero

Art # A-11095LS_AB

Eje D

Tornillo

de cabeza hueca

Art # A-11096LS_AB

0-5367LS, Rev. AA 3 Diciembre, 2014

INSTRUCCIONES DE MONTAJE DE LA ESTRUCTURA DE SOPORTE FIREPOWER

Placa de soporte superior

C. Instalación del asa de la estructura de soporte

1. Quite el tornillo de la cubierta superior con la punta Torx T25. Conserve el tornillo, ya que deberá volver a
instalarlo en el paso 5.

Especificación del Tornillo es M6 x 12 mm.

Tornillo

Art # A-10604LS_AB

2. Introduzca el asa (elemento 5) por el orificio de la pletina superior (elemento 4).

3. Alinee los extremos del asa con los orificios de los marcos frontal y posterior.

4. Utilice los elementos de sujeción para unir el asa a los marcos.

Los elementos de sujeción son los siguientes:

• Tornillosdecabezahueca(elemento6)

• Arandeladeforma(elemento8)

Marco Trasero

Manija

Arandela de Silla

Tornillo de
cabeza hueca

Bastidor delantero

Art # A-10605LS_AC

5. Reinstale el tornillo (extraído en el paso 1) en la Firepower MST220i. Apriete el tornillo para que la fuente
de alimentación y la estructura de soporte queden firmemente unidas.

Diciembre, 2014 4 0-5367LS, Rev. AA

INSTRUCCIONES DE MONTAJE DE LA ESTRUCTURA DE SOPORTE FIREPOWER

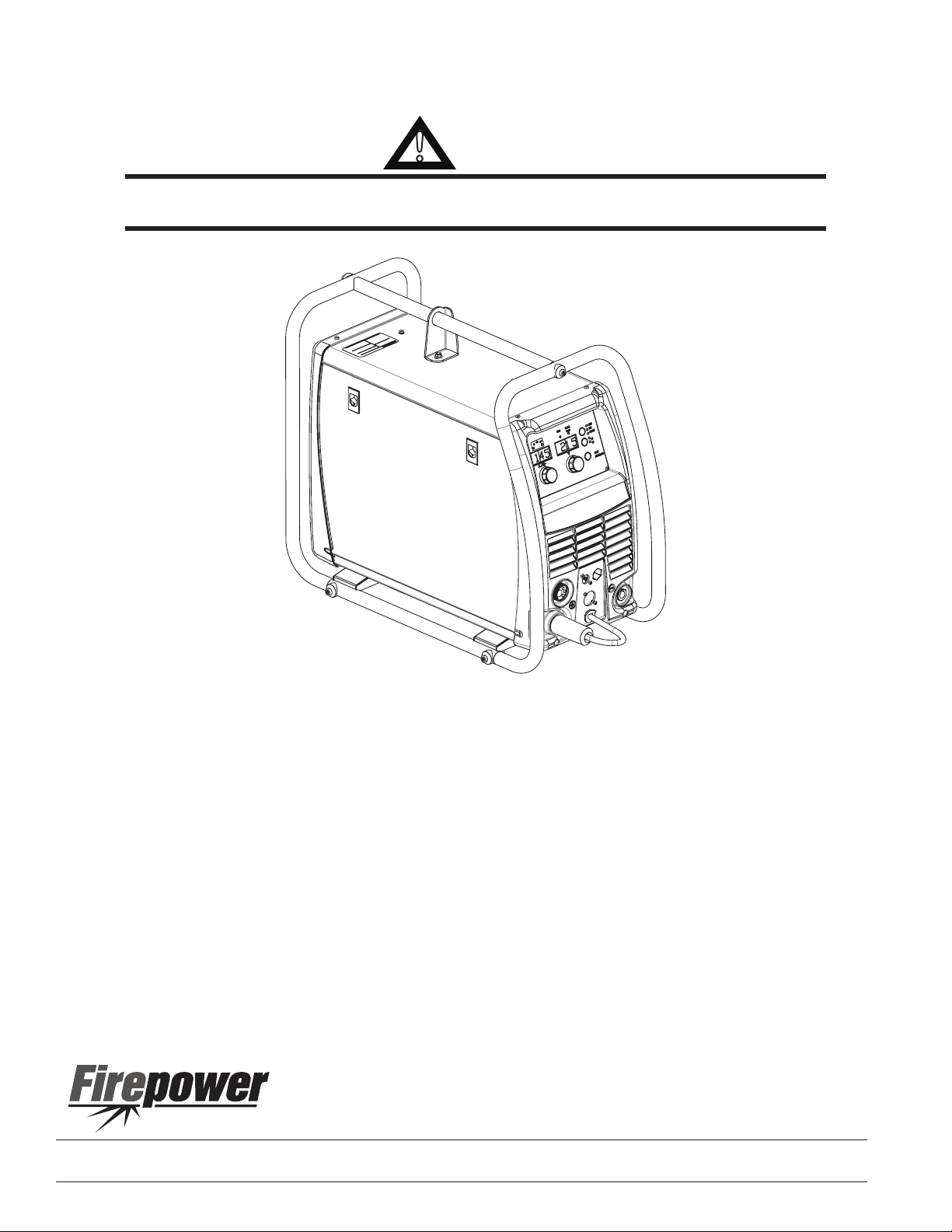

D. Una vez finalizado el proceso, el aspecto del conjunto debe ser el de la figura siguiente:

!

ADVERTENCIA

Apriete firmemente todos los elementos de sujeción (consulte los datos de par de apriete del apartado
Elementos incluidos).

Art # A-10606_AB

0-5367LS, Rev. AA 5 Diciembre, 2014

Servicio de atención al cliente: 1-800-858-4232 • Servicio técnico: 1-800-426-1888 • FAX: [phone]

© 2014 Victor Technologies International, Inc. FirepowerOnline.com Imprimido en China
