Page 1

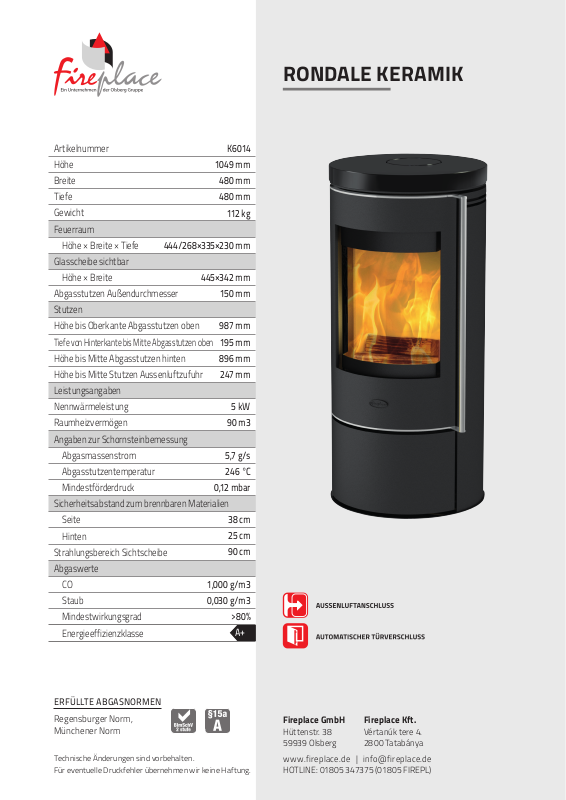

RONDALE KERAMIK
Artikelnummer
Höhe
Breite
Tiefe
Gewicht
Feuerraum
Höhe × Breite × Tiefe
444/268×335×230 mm
Glasscheibe sichtbar
Höhe × Breite
445×342 mm
Abgasstutzen Außendurchmesser
Stutzen
Höhe bis Oberkante Abgasstutzen oben
Tiefe von Hinterkante bis Mitte Abgasstutzen oben
Höhe bis Mitte Abgasstutzen hinten
Höhe bis Mitte Stutzen Aussenluftzufuhr
Leistungsangaben
Nennwärmeleistung
Raumheizvermögen
K6014
1049 mm
480 mm
480 mm
112 kg
150 mm
987 mm
195 mm
896 mm
247 mm
5 kW
90 m3
Angaben zur Schornsteinbemessung
Abgasmassenstrom
Abgasstutzentemperatur
Mindestförderdruck
0,12 mbar
Sicherheitsabstand zum brennbaren Materialien
Seite
Hinten
Strahlungsbereich Sichtscheibe
Abgaswerte
CO
Staub
1,000 g/m3
0,030 g/m3
Mindestwirkungsgrad
Energieeffizienzklasse
ERFÜLLTE ABGASNORMEN
5,7 g/s
246 °C
38 cm
25 cm
90 cm
>80%
A+
Regensburger Norm,
Münchener Norm
Technische Änderungen sind vorbehalten.
Für eventuelle Druckfehler übernehmen wir keine Haftung.
Fireplace GmbH
Hüttenstr. 38
59939 Olsberg
www.fireplace.de | [email protected]
HOTLINE: 01805 347375 (01805 FIREPL)
Fireplace Kft.
Vértanúk tere 4.
2800 Tat abánya
Page 2
Ersatzteilübersicht
K6014 RONDALE KERAMIK
Pos. Menge Benennung (Maß) Bestellnummer
1 1 Feuerraumtür kpl. 8400-408
2 1 Untere Tür kpl. 9900-2085
3 1 Rauchrohrschutzen 3490-002A
4 1 Deckel für Rauchrohranschluß 4111-0 01A
5 2 Dichtung( 8x3 mm) 1982-004/lfm
6 1 Keramik 6151-2764
7 1 Keramik 6151-1333A
8 1 Deckeleinsatz 4111-0 02
9 1 Schloss kpl. 9900-1995A
10 1 Suspensiv 7111-234E
11 1 Magnet 5021-212
12 1 Feuerraumtür geschw. kpl. 8300-340
13 1 Obere Klinkenhalter 9900-2087
14 1 Untere Klinkenhalter 4412-182 9A
15 2 Klinke 5722-234A
16 2 Scheibenhalter 6611-309
17 2 Scheibenhalter 6611-310B
18 1 Hitzebeständiges glas 5540-371B
19 1 Dichtung (ø10 mm) 1982-006/lfm
20 1 Dichtung (8x2 mm ) 1982-001/lfm
21 1 Rollenbeschlag kpl. 9900-2083
22 1 Vermiculit 6081-1057C
23 2 Vermiculit 6081-599
24 1 Vermiculit 6081-995
25 1 Vermiculit 6081-994
26 1 Umlenkplatte 6081-1059
27 1 Rost 5490-139
28 1 Aschekasten 4911-174
29 1 Luftregelungsblech prim. 5311-771A
30 1 Luftregelungsblech sek. 5311-772 A
31 2 Feder 6536-018
32 1 Airbox geschw. kpl. 9900-1905B
Feuerraumauskleidung komplett 9900-2110
