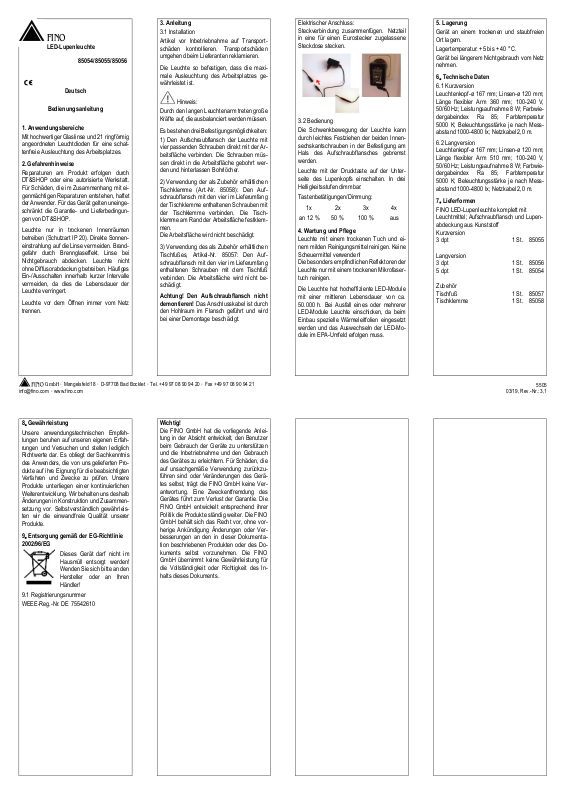

FINO LED User manual

Download

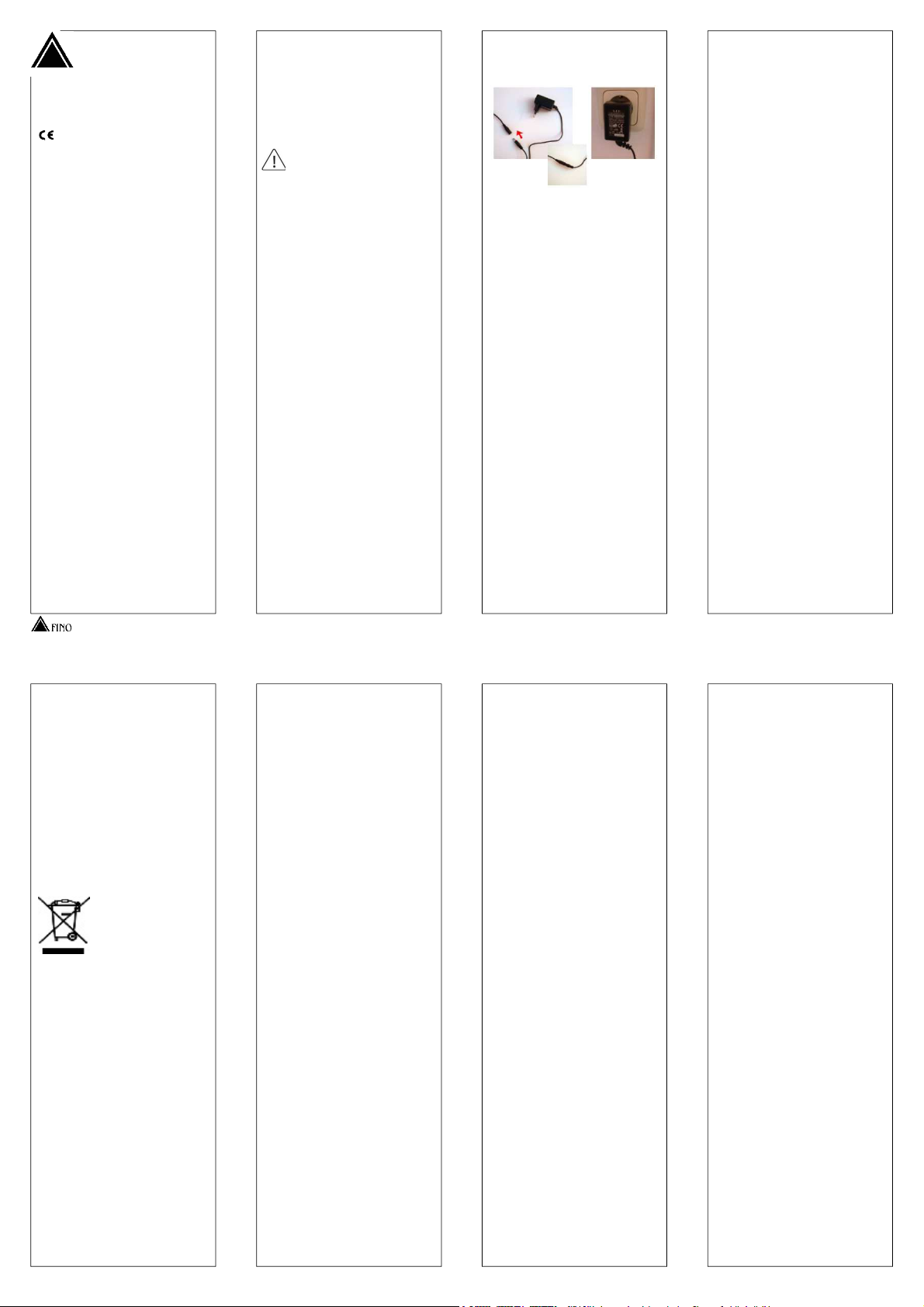

Page 1

5505

03/19

, Rev.-Nr.:

3,1

Tastenbetätigungen/Dimmung:

1x 2x 3x 4x

an 12 %

50 % 100 % aus

FINO LED

Lupenl

euchte komplett mit

Kurzversion

3 dpt 1 St. 85055

Langversion

3 dpt 1 St. 85056

5 dpt 1 St. 85054

Zubehör

Tischfuß

1 St. 85057

Tischklemme

1 St. 85058

FINO

LED

Deutsch

Bedienungsanleitung

Dieses Gerät darf nicht im

Hausmü

Wenden Sie sich bitte an den

Hersteller oder an Ihren

Händler!

Pos: 1 /FINO-Gebrauchsanweisungen/ Allgemeine Module/Überschriften FINO-G As/Überschrift Anwendungsbereic he (1. Überschrift) @ 0\mod_1407482 241013_6.docx @ 2000 @ @ 1

1. Anwendungsbereiche

Pos: 2 /FINO-Gebrauchsanweisungen/ Geräte/Leuchten/Anwendungsbereich e/Anwendungsbereiche FINO LED-Lu penleuchte @ 6\mod_145459156239 4_6.docx @ 30712 @ @ 1

Mit hochwertiger Glaslinse und 21 ringförmig angeordneten Leuchtdioden für eine schattenfreie Ausleuchtung des Arbeitsplatzes.

Pos: 3 /FINO-Gebrauchsanweisungen/ Allgemeine Module/Überschriften FINO-G As/Überschrift Gefahrenhinweise @ 0\mod_1407482558169_6.docx @ 2 035 @ @ 1

2. Gefahrenhinweise

Pos: 4 /FINO-Gebrauchsanweisungen/ Allgemeine Module/Anleitung/Anleitu ng Wartung DT&SHOP oder Fachwer kstatt - Haftungsauschluss @ 1\mod_1 424965465315_6.docx @ 19846 @ @ 1

Reparaturen am Produkt erfolgen durch DT&SHOP oder eine autorisierte Werkstatt. Für Schäden, die im Zusammenhang mit eigenmächtigen Reparaturen entstehen, haftet der Anwender. Für das Gerät gelten uneingeschränkt die Garantie- und Lieferbedingungen von DT&SHOP.

Pos: 5 /FINO-Gebrauchsanweisungen/ Geräte/Leuchten/Gefahrenhinweise/ Gefahrenhinweise Teil 2/2 alle FINO Le uchten + Teil 2/3 FINO LED-Gelen kleuchte @ 5\mod_1451473980409_6.d ocx @ 28616 @ @ 1

Leuchte nur in trockenen Innenräumen betreiben (Schutzart IP 20). Direkte Sonneneinstrahlung auf die Linse vermeiden. Brandgefahr durch Brennglaseffekt. Linse bei Nichtgebrauch abdecken. Leuchte nicht ohne Diffusorabdeckung betreiben. Häufiges Ein-/Ausschalten innerhalb kurzer Intervalle vermeiden, da dies die Lebensdauer der Leuchte verringert.

Pos: 6 /FINO-Gebrauchsanweisungen/ Geräte/Leuchten/Gefahrenhinweise/ Gefahrenhinweise Teil 3/3 FINO LED-Gel enk-/Lupenleuchte @ 5\mod_14540 76787361_6.docx @ 29662 @ @ 1

Leuchte vor dem Öffnen immer vom Netz trennen.

Pos: 7 /FINO-Gebrauchsanweisungen/ Allgemeine Module/Überschriften FINO-G As/Überschrift Anleitung @ 0\mod _1407482739127_6.docx @ 2046 @ @ 1

-Lupenleuchte

85054/85055/85056

3. Anleitung

Pos: 8 /FINO-Gebrauchsanweisungen/ Allgemeine Module/Überschriften FINO-G As/Überschriften 2. Ebene/Überschri ft Installation (1. Überschrift) @ 5\ mod_1451474146291_6.docx @ 28628 @ @ 1

3.1 Installation

Pos: 9 /FINO-Gebrauchsanweisungen/ Allgemeine Module/Anleitung/Anleitu ng Transportschäden @ 1\mod_1424 965038632_6.docx @ 19798 @ @ 1

Artikel vor Inbetriebnahme auf Transportschäden kontrollieren. Transportschäden umgehend beim Lieferanten reklamieren.

Pos: 10 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Anleitung/Anleitung F INO -/HIGHLIGHT Arbeitsplatzleuc hte/LED-Gelenk-/Lupenleuchte Inst. T eil 2/8 bzw. 2/7 @ 5\mod_1451474353 841_6.docx @ 28640 @ @ 1

Die Leuchte so befestigen, dass die maximale Ausleuchtung des Arbeitsplatzes gewährleistet ist.

Pos: 11 /FINO-Gebrauchsanweisungen/Allg emeine Module/Überschriften FIN O-GAs/Überschrift Hinweis: @ 0\mod _1422373285128_6.docx @ 18440 @ @ 1

Hinweis:

Pos: 12 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Anleitung/Anleitung F INO -/HIGHLIGHT Arbeitsplatzleuc hte/LED-Gelenk-/Lupenleuchte Inst. T eil 3/7 bzw. 3/8 @ 5\mod_1451474522 150_6.docx @ 28652 @ @ 1

Durch den langen Leuchtenarm treten große Kräfte auf, die ausbalanciert werden müssen.

Pos: 13 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Anleitung/Anleitung F INO Arbeitsplatzleuchte + FINO LED-G elenk-/Lupenleuchte Installation 4/8 bzw. 4/6 @ 5\mod_145147575952 4_6.docx @ 28712 @ @ 1

Es bestehen drei Befestigungsmöglichkeiten:

Pos: 14 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Anleitung/Anleitung F INO -/HIGHLIGHT Arbeitsplatzleuc hte/LED-Gelenk-Lupenleuchte Inst. Teil 5/8 bzw. Teil 5/7 @ 5\mod_14514758 77522_6.docx @ 28724 @ @ 1

1) Den Aufschraubflansch der Leuchte mit vier passenden Schrauben direkt mit der Arbeitsfläche verbinden. Die Schrauben müssen direkt in die Arbeitsfläche gebohrt werden und hinterlassen Bohrlöcher.

Pos: 15 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Anleitung/Anleitung F INO -/HIGHLIGHT Arbeitsplatzleuc hte/LED-Gelenk-/Lupenleuchte Inst. T eil 6/8 bzw. 6/7 @ 5\mod_1451476029 841_6.docx @ 28736 @ @ 1

2) Verwendung der als Zubehör erhältlichen Tischklemme (Art.-Nr. 85058): Den Aufschraubflansch mit den vier im Lieferumfang der Tischklemme enthaltenen Schrauben mit der Tischklemme verbinden. Die Tischklemme am Rand der Arbeitsfläche festklemmen. Die Arbeitsfläche wird nicht beschädigt.

Pos: 16 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Anleitung/Anleitung F INO LED-Lupenleuchte Installation T eil 7/8 @ 6\mod_1454592790735_6. docx @ 30744 @ @ 1

3) Verwendung des als Zubehör erhältlichen Tischfußes, Artikel-Nr. 85057: Den Aufschraubflansch mit den vier im Lieferumfang enthaltenen Schrauben mit dem Tischfuß verbinden. Die Arbeitsfläche wird nicht beschädigt.

Achtung! Den Aufschraubflansch nicht demontieren! Das Anschlusskabel ist durch

den Hohlraum im Flansch geführt und wird bei einer Demontage beschädigt.

Pos: 17 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Anleitung/Anleitung F INO LED-Lupenleuchte Installation T eil 8/8 @ 6\mod_1454592967208_6. docx @ 30757 @ @ 1

Elektrischer Anschluss: Steckverbindung zusammenfügen. Netzteil in eine für einen Eurostecker zugelassene Steckdose stecken.

Pos: 18 /FINO-Gebrauchsanweisungen/Allg emeine Module/Überschriften FIN O-GAs/Überschriften 2. Ebene/Übersc hrift Bedienung (Folgeüberschrift) @ 4 \mod_1440766213161_6.docx @ 26 529 @ @ 1

3.2 Bedienung

Pos: 19 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Anleitung/Anleitung F INO LED-Lupenleuchte Bedienung @ 6\mod_1454593995458_6.docx @ 30769 @ @ 1

Die Schwenkbewegung der Leuchte kann durch leichtes Festziehen der beiden Innensechskantschrauben in der Befestigung am Hals des Aufschraubflansches gebremst werden.

Leuchte mit der Drucktaste auf der Unterseite des Lupenkopfs einschalten. In drei Helligkeitsstufen dimmbar:

Pos: 20 /FINO-Gebrauchsanweisungen/Allg emeine Module/Überschriften FIN O-GAs/Überschrift Wartung und Pflege @ 4\mod_1440682596133_6.docx @ 26101 @ @ 1

4. Wartung und Pflege

Pos: 21 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Anleitung/Anleitung F INO-Leuchten Wartung und Pflege ( Teil 1/2 bzw. Teil 1/3) @ 5\mod_1451 478029407_6.docx @ 28868 @ @ 1

Leuchte mit einem trockenen Tuch und einem milden Reinigungsmittel reinigen. Keine Scheuermittel verwenden! Die besonders empfindlichen Reflektoren der Leuchte nur mit einem trockenen Mikrofasertuch reinigen.

Pos: 22 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Anleitung/Anleitung F INO LED-Gelenk-/Lupenleuchte Wart ung und Pflege Teil 2/2 @ 5\mod_1 454080947980_6.docx @ 29715 @ @ 1

Die Leuchte hat hocheffiziente LED-Module mit einer mittleren Lebensdauer von ca.

50.000 h. Bei Ausfall eines oder mehrerer LED-Module Leuchte einschicken, da beim Einbau spezielle Wärmeleitfolien eingesetzt werden und das Auswechseln der LED-Module im EPA-Umfeld erfolgen muss.

Pos: 23 /FINO-Gebrauchsanweisungen/Allg emeine Module/Überschriften FIN O-GAs/Überschrift Lagerung @ 0\mod _1407482805973_6.docx @ 2057 @ @ 1

5. Lagerung

Pos: 24 /FINO-Gebrauchsanweisungen/Allg emeine Module/Lagerung/Gerät a n einem trockenen und staubfreien Or t lagern. @ 2\mod_1431005592477_ 6.docx @ 22633 @ @ 1

Gerät an einem trockenen und staubfreien Ort lagern.

Pos: 25 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Lagerung/Lagerung alle FINO-Leuchten Teil 2/2 bzw. T eil 2/3 @ 5\mod_1451478544538_6.doc x @ 28904 @ @ 1

Lagertemperatur: +5 bis + 40 °C.

Pos: 26 /FINO-Gebrauchsanweisungen/Allg emeine Module/Lagerung/Gerät b ei längerem Nichtgebrauch vom Netz n ehmen. @ 5\mod_1451478668621_ 6.docx @ 28916 @ @ 1

Gerät bei längerem Nichtgebrauch vom Netz nehmen.

Pos: 27 /FINO-Gebrauchsanweisungen/Allg emeine Module/Überschriften FIN O-GAs/Überschrift Technische Date n @ 0\mod_1407492483002_6.docx @ 2119 @ @ 1

6. Technische Daten

Pos: 28 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Technische Daten/Te chnische Daten FINO LED-Lupenle uchte @ 6\mod_1454595638879_6.do cx @ 30782 @ @ 1

6.1 Kurzversion Leuchtenkopf-ø 167 mm; Linsen-ø 120 mm; Länge flexibler Arm 360 mm; 100-240 V, 50/60 Hz; Leistungsaufnahme 8 W; Farbwiedergabeindex Ra 85; Farbtemperatur 5000 K; Beleuchtungsstärke je nach Messabstand 1000-4800 lx; Netzkabel 2,0 m.

6.2 Langversion Leuchtenkopf-ø 167 mm; Linsen-ø 120 mm; Länge flexibler Arm 510 mm; 100-240 V, 50/60 Hz; Leistungsaufnahme 8 W; Farbwiedergabeindex Ra 85; Farbtemperatur 5000 K; Beleuchtungsstärke je nach Messabstand 1000-4800 lx; Netzkabel 2,0 m.

Pos: 29 /FINO-Gebrauchsanweisungen/Allg emeine Module/Überschriften FIN O-GAs/Überschrift Lieferformen @ 0\m od_1407492521145_6.docx @ 2130 @ @ 1

7. Lieferformen

Pos: 30 /FINO-Gebrauchsanweisungen/G eräte/Leuchten/Lieferformen/Lieferfor men FINO LED-Lupenleuchte @ 6\ mod_1454595803429_6.docx @ 307 94 @ @ 1

Leuchtmittel; Aufschraubflansch und Lupenabdeckung aus Kunststoff

Pos: 31 /FINO-Gebrauchsanweisungen/Allg emeine Module/Überschriften FIN O-GAs/Überschrift Gewährleistung @ 0\mod_1407492553499_6.docx @ 2141 @ @ 1

GmbH

[email protected] · www.fino.com

· Mangelsfeld 18 · D-97708 Bad Bocklet · Tel. +49 97 08 90 94 20 · Fax +49 97 08 90 94 21

8. Gewährleistung

Pos: 32 /FINO-Gebrauchsanweisungen/Allg emeine Module/Gewährleistung/ Gewährleistung alle Gebrauchsanweisu ngen @ 0\mod_1407482460335_6.d ocx @ 2022 @ @ 1

Unsere anwendungstechnischen Empfehlungen beruhen auf unseren eigenen Erfahrungen und Versuchen und stellen lediglich Richtwerte dar. Es obliegt der Sachkenntnis des Anwenders, die von uns gelieferten Produkte auf ihre Eignung für die beabsichtigten Verfahren und Zwecke zu prüfen. Unsere Produkte unterliegen einer kontinuierlichen Weiterentwicklung. Wir behalten uns deshalb Änderungen in Konstruktion und Zusammensetzung vor. Selbstverständlich gewährleisten wir die einwandfreie Qualität unserer Produkte.

Pos: 33 /FINO-Gebrauchsanweisungen/Allg emeine Module/Überschriften FIN O-GAs/Überschrift Entsorgung gemäß der EG-Richtlinie 2002/96/EG @ 0\ mod_1407492689267_6.docx @ 216 3 @ @ 1

9. Entsorgung gemäß der EG-Richtlinie 2002/96/EG

Pos: 34 /FINO-Gebrauchsanweisungen/Allg emeine Module/Entsorgung/Entsorg ung Geräte @ 0\mod_140748239 8832_6.docx @ 2011 @ @ 1

ll entsorgt werden!

Pos: 35 /FINO-Gebrauchsanweisungen/Allg emeine Module/Überschriften FIN O-GAs/Überschriften 2. Ebene/Übersc hrift Registrierungsnummer (1. Übersc hrift) @ 0\mod_1421399632939_6.d ocx @ 17567 @ @ 1

9.1 Registrierungsnummer

Pos: 36 /FINO-Gebrauchsanweisungen/Allg emeine Module/Registrierungsnu mmer/WEEE-Reg.-Nr. @ 1\mod_1 425020537502_6.docx @ 19913 @ @ 1

WEEE-Reg.-Nr. DE 75542610

Pos: 38 /FINO-Gebrauchsanweisungen/Allg emeine Module/Gewährleistung/ Gewährleistungszusatz Geräte - Haftung @ 3\mod_1439286363649_6.doc x @ 25568 @ @ 1

Wichtig!

Die FINO GmbH hat die vorliegende Anleitung in der Absicht entwickelt, den Benutzer beim Gebrauch der Geräte zu unterstützen und die Inbetriebnahme und den Gebrauch des Gerätes zu erleichtern. Für Schäden, die auf unsachgemäße Verwendung zurückzuführen sind oder Veränderungen des Gerätes selbst, trägt die FINO GmbH keine Verantwortung. Eine Zweckentfremdung des Gerätes führt zum Verlust der Garantie. Die FINO GmbH entwickelt entsprechend ihrer Politik die Produkte ständig weiter. Die FINO GmbH behält sich das Recht vor, ohne vorherige Ankündigung Änderungen oder Verbesserungen an den in dieser Dokumentation beschriebenen Produkten oder des Dokuments selbst vorzunehmen. Die FINO GmbH übernimmt keine Gewährleistung für die Vollständigkeit oder Richtigkeit des Inhalts dieses Dokuments.

=== Ende der Liste für Textmarke Inhalt ===

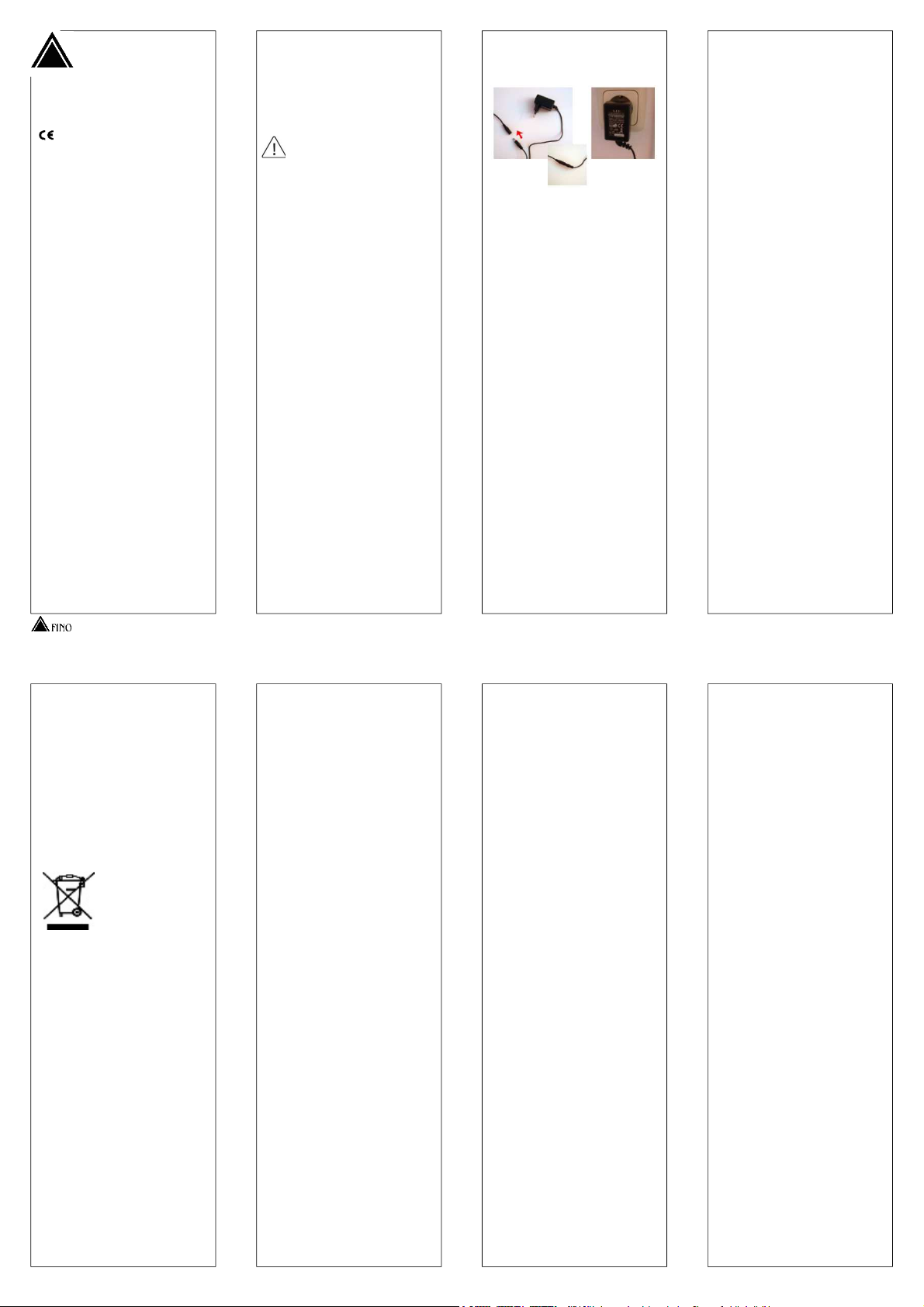

Page 2

5505

03/19

, Rev.-Nr.:

3,1

Push button/dimming:

1x 2x 3x 4x

on 12 %

50 % 100 % off

FINO LED illuminated magnifier complete

Short version

3 dpt 1 pc. 85055

Long version

3 dpt 1 pc. 85056

5 dpt 1 pc. 85054

Accessories

Tabletop stand

1 pc. 85057

Bench clamp

1 pc. 85058

FINO

LED Illuminated Magnifier

English

Operating Instructions

This equipment may not

be disposed in domestic

waste! Please contact the

manufacturer or your

dealer!

85054/85055/85056

Pos: 1 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anwen dungsbereiche (1. Übe rschrift) @ 0\ mod_14074 82241013_46.docx @ 2001 @ @ 1

1. Fields of application

Pos: 2 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Anwendungsbe reiche/Anwen dungsbereiche FI NO LED-Lupenleuc hte @ 6\mod_1 4545915623 94_46.docx @ 307 14 @ @ 1

With high-quality glass lens and 21 circular mounted light diodes for a shadow-free illumination of the work place.

Pos: 3 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Gefah renhinweise @ 0\mo d_14074825 58169_46.docx @ 2037 @ @ 1

2. Safety precautions

Pos: 4 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Wartung DT&SHOP ode r Fachwerkstat t - Haftungsauschl uss @ 1\mod_ 1424965465315_ 46.docx @ 19848 @ @ 1

Repairs of the unit must only be done by DT&SHOP or an authorised workshop. The user is liable for damages that result from arbitrary repairs. The terms of guarantee and delivery of DT&SHOP are unrestrictedly valid for this unit.

Pos: 5 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Gefahrenhinwe ise/Gefahrenhinwe ise Teil 2/2 a lle FINO Leuchten + Teil 2/3 FIN O LED-Gelenkleu chte @ 5\mod_1 451473980409_ 46.docx @ 286 18 @ @ 1

Operate the light only in dry rooms (rating IP 20). Avoid direct sunlight to the lens. Fire hazard due to burning glass effect. Cover lens when not in use. Do not operate the light without diffusor cover. Avoid frequent on/off switching within short intervals because this will reduce the service-life of the light.

Pos: 6 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Gefahrenhinwe ise/Gefahrenhinwe ise Teil 3/3 F INO LED-Gelenk -/Lupenleuchte @ 5\ mod_14540 76787361_46.docx @ 29664 @ @ 1

Always disconnect the lamp from the mains before opening.

Pos: 7 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anleitu ng @ 0\mod_14 07482739127_4 6.docx @ 2048 @ @ 1

3. Processing instructions

Pos: 8 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschriften 2. Ebe ne/Überschrift Installation (1. Übe rschrift) @ 5\m od_1451474146 291_46.docx @ 2 8630 @ @ 1

3.1 Installation

Pos: 9 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Tran sportschäden @ 1\mod_14249650 38632_46.docx @ 19800 @ @ 1

Before first operation check the item for transport damages. Claim any transport damages immediately with the supplier.

Pos: 10 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 2/8 bzw. 2/ 7 @ 5\mod_145147 4353841_46. docx @ 28642 @ @ 1

Attach the light in a way that guarantees the maximum illumination of the workplace.

Pos: 11 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Hinwe is: @ 0\mod_142 2373285128_46. docx @ 1844 2 @ @ 1

Note:

Pos: 12 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 3/7 bzw. 3/ 8 @ 5\mod_145147 4522150_46. docx @ 28654 @ @ 1

The long light arm creates forces that must be balanced.

Pos: 13 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO Arbeitsplatzleuch te + FINO LED-Gelenk -/Lupenleuch te Installatio n 4/8 bzw. 4/6 @ 5\ mod_145147 5759524_46.docx @ 28714 @ @ 1

There are three attachment options:

Pos: 14 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-Lupe nleuchte Inst. Te il 5/8 bzw. Teil 5/ 7 @ 5\mod_145 1475877522_46.d ocx @ 28726 @ @ 1

1) Attach the screw-on clamp directly to the work top with four suitable screws. The screws must be directly drilled into the work top and will leave drill holes.

Pos: 15 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 6/8 bzw. 6/ 7 @ 5\mod_145147 6029841_46. docx @ 28738 @ @ 1

2) Use of the table clamp available as accessory (item-no. 85058): Connect the screw-on socket with the table clamp using the four included screws. Clamp the table clamp to the edge of the work top. The work top is not damaged.

Pos: 16 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 7/8 @ 6\mod_ 1454592790735 _46.docx @ 30746 @ @ 1

3) Use of the tabletop stand available as an accessory, item no. 85057: connect the screw-on clamp with the tabletop stand using the four screws supplied. The work surface is not damaged.

Caution: Do not disassemble the screwon clamp! The connecting cable is threaded

through the gap in the clamp and will be damaged if the device is disassembled.

Pos: 17 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 8/8 @ 6\mod_ 1454592967208 _46.docx @ 30759 @ @ 1

Electrical connection: Assemble the plug connector. Plug the mains adapter into a socket approved for Euro plugs.

Pos: 18 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Bedienung (Fol geüberschrift) @ 4\mod_1440766 213161_46.do cx @ 26531 @ @ 1

3.2 Operation

Pos: 19 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Bedienung @ 6\mo d_145459399 5458_46.docx @ 3 0771 @ @ 1

The tilting movement of the lamp can be blocked by gently tightening both socket head screws in the bracket on the shaft of the screw-on clamp.

Switch on the lamp using the push button on the underside of the loupe head. Can be dimmed to 3 levels of brightness:

Pos: 20 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Wartung und Pflege @ 4\mod_1440682 596133_46.do cx @ 26102 @ @ 1

4. Service and maintenance

Pos: 21 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO-Le uchten Wartung und Pflege (Te il 1/2 bzw. Teil 1/3) @ 5\mod_1451 478029407_ 46.docx @ 28870 @ @ 1

Clean the light with a dry cloth and a mild cleaning agent. Do not use abrasive cleaning agents! Clean the particularly sensitive reflectors of the light only with a dry micro-fibre cloth.

Pos: 22 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Gelenk-/Lupe nleuchte Wartu ng und Pflege Teil 2/2 @ 5\mod_14 54080947980_46. docx @ 2971 6 @ @ 1

The lamp features highly efficient LED modules with an average service life of approx. 50,000 hours. If one or more of the LED modules should cease to operate, return the lamp as special thermal conductive foils are used

5. Storage

Pos: 24 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät an einem trockenen und sta ubfreien Ort la gern. @ 2\mod_ 1431005592477 _46.docx @ 22635 @ @ 1

Store unit in a dry and dust-free place.

Pos: 25 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lagerung/ Lagerung alle FINO- Leuchten Teil 2/ 2 bzw. Teil 2/3 @ 5\mod_145 1478544538_46.do cx @ 28906 @ @ 1

Storage temperature: +5 up to + 40 °C.

Pos: 26 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät bei längere m Nichtgebrauc h vom Netz nehme n. @ 5\mod_ 1451478668621_ 46.docx @ 28 918 @ @ 1

If unit is not used for a longer period disconnect from mains.

Pos: 27 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Tech nische Daten @ 0\mo d_140749248 3002_46.docx @ 2 121 @ @ 1

6. Technical data

Pos: 28 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Technische Daten/Technische Da ten FINO LED-Lupenleuchte @ 6\mod_145459 5638879_46.do cx @ 30783 @ @ 1

6.1 Short version Light head ø 167 mm; lens ø 120 mm; length of flexible arm 360 mm; 100-240 V, 50/60 Hz; consumption 8 W; colour rendering index Ra 85; colour temperature 5000 K; level of illumination depending on measured distance 1000-4800 lx; power cable 2.0 m.

6.2 Long version Light head ø 167 mm; lens ø 120 mm; length of flexible arm 510 mm; 100-240 V, 50/60 Hz; consumption 8 W; colour rendering index Ra 85; colour temperature 5000 K; level of illumination depending on measured distance 1000-4800 lx; power cable 2.0 m.

Pos: 29 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lieferfo rmen @ 0\mo d_140749252114 5_46.docx @ 213 2 @ @ 1

7. Delivery forms

Pos: 30 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lieferformen/ Lieferformen FI NO LED-Lupenleu chte @ 6\mod_1 4545958034 29_46.docx @ 307 96 @ @ 1

with illuminant; screw-on clamp and magnifier cover made of plastic

Pos: 31 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Gewäh rleistung @ 0\mod _140749255 3499_46.docx @ 2 143 @ @ 1

during assembly and the LED modules must be replaced in an ESD protected area (EPA).

Pos: 23 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lageru ng @ 0\mod_14 07482805973_46. docx @ 2059 @ @ 1

GmbH

[email protected] · www.fino.com

· Mangelsfeld 18 · D-97708 Bad Bocklet · Tel. +49 97 08 90 94 20 · Fax +49 97 08 90 94 21

8. Guarantee

Pos: 32 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistung alle Gebrau chsanweisunge n @ 0\mod_1 407482460335_4 6.docx @ 2024 @ @ 1

Our technical recommendations of application are based on our own experiences and tests and should only be regarded as guidelines. It rests with the skills and experience of the user to verify that the products supplied by us are suitable for the intended procedures. Our products are undergoing a continuous further development. We reserve the right of changes in construction and composition. It is understood that we guarantee the impeccable quality of our products.

Pos: 33 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Entsor gung gemäß der EG-Richtlinie 20 02/96/EG @ 0\mo d_14074926 89267_46.docx @ 2165 @ @ 1

9. Disposal in accordance with EU guideline 2002/96/EU

Pos: 34 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Entsorgung/ Entsorgung Ge räte @ 0\mod_1 407482398832_ 46.docx @ 201 3 @ @ 1

Pos: 35 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Re gistrierung snummer (1. Übe rschrift) @ 0\mod_ 1421399632939 _46.docx @ 1 7569 @ @ 1

9.1 Registration Number

Pos: 36 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Registrie rungsnummer/W EEE-Reg.-Nr. @ 1\ mod_142502 0537502_46.docx @ 19915 @ @ 1

WEEE-Reg.-No. DE 75542610

Pos: 38 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistungszusatz Gerä te - Haftung @ 3\mod_143928 6363649_46.do cx @ 25570 @ @ 1

Important:

FINO GmbH has prepared these instructions to help users operate the unit and to make it easier to take the unit into operation for the first time and then use it. FINO GmbH cannot be held liable for damages due to improper use or due to modifications made to the device itself. The warranty will be voided if the unit is used for any purpose other than its proper intended purpose. FINO GmbH has a policy of continuously developing and improving its products. FINO GmbH reserves the right to make changes or improvements to the products described in this document or to the document itself without prior notice. FINO GmbH offers no guarantees for the completeness or correctness of this document.

=== Ende der Liste für Textmarke In halt ===

Page 3

5505

03/19

, Rev.-Nr.:

3,1

Touches d'activation

variation

1x 2x 3x 4x

12 % allumé

50 % 100 % éteint

Loupe avec éclairage LED FINO complète

Version courte

3 dpt 1 pc 85055

Version

longue

3 dpt 1 pc 85056

5 dpt 1 pc 85054

Accessoires

Socle 1 pc 85057

Étau de fixation

1 pc 85058

FINO

loupe avec éclairage LED

Français

Mode d'emploi

Cet appareil ne peut être

éliminé dans les déchets

ménagers ! Veuillez vous

adresser au producteur ou

à votre fournisseur !

85054/85055/85056

Pos: 1 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anwen dungsbereiche (1. Übe rschrift) @ 0\ mod_14074 82241013_53.docx @ 2002 @ @ 1

1. Domaine d'utilisation

Pos: 2 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Anwendungsbe reiche/Anwen dungsbereiche FI NO LED-Lupenleuc hte @ 6\mod_1 4545915623 94_53.docx @ 307 15 @ @ 1

Avec lentille en verre haute qualité et 21 LED disposées en cercle pour un éclairage sans ombre du poste de travail.

Pos: 3 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Gefah renhinweise @ 0\mo d_14074825 58169_53.docx @ 2038 @ @ 1

2. Mises en garde

Pos: 4 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Wartung DT&SHOP ode r Fachwerkstat t - Haftungsauschl uss @ 1\mod_ 1424965465315_ 53.docx @ 19849 @ @ 1

Les réparations du produit doivent être confiées à DT&SHOP ou à un réparateur autorisé. L'utilisateur est responsable des dommages dus à des réparations arbitraires. Les conditions de garantie et de livraison de DT&SHOP s'appliquent sans restrictions à l'appareil.

Utiliser la lampe uniquement à l'intérieur et à l’abri de l’humidité (indice de protection IP 20). Éviter le rayonnement direct du soleil sur la lentille. Risque d'incendie par effet de loupe. Couvrir la lentille lorsque la lampe n'est pas utilisée. Ne pas utiliser la lampe sans diffuseur. Une mise sous et hors tension fréquente à des intervalles très courts est à éviter car elle peut réduire la durée de vie de la lampe.

Pos: 6 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Gefahrenhinwe ise/Gefahrenhinwe ise Teil 3/3 F INO LED-Gelenk -/Lupenleuchte @ 5\ mod_14540 76787361_53.docx @ 29665 @ @ 1

Toujours débrancher la lampe de la prise secteur avant d'ouvrir.

Pos: 7 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anleitu ng @ 0\mod_14 07482739127_5 3.docx @ 2049 @ @ 1

3. Mise en œuvre

Pos: 8 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschriften 2. Ebe ne/Überschrift Installation (1. Übe rschrift) @ 5\m od_1451474146 291_53.docx @ 2 8631 @ @ 1

3.1 Installation

Pos: 9 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Tran sportschäden @ 1\mod_14249650 38632_53.docx @ 19801 @ @ 1

Avant la mise en service, vérifier que l’article n’a subi aucun dommage de transport. Tout dommage de transport doit faire immédiatement l’objet d’une réclamation auprès du fournisseur.

Pos: 10 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 2/8 bzw. 2/ 7 @ 5\mod_145147 4353841_53. docx @ 28643 @ @ 1

Fixer la lampe de manière à obtenir un éclairage maximal du poste de travail.

Pos: 11 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Hinwe is: @ 0\mod_142 2373285128_53. docx @ 1844 3 @ @ 1

Avertissement :

Pos: 12 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 3/7 bzw. 3/ 8 @ 5\mod_145147 4522150_53. docx @ 28655 @ @ 1

Les forces importantes dues à la longueur importante du bras de la lampe doivent être compensées.

Pos: 13 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO Arbeitsplatzleuch te + FINO LED-Gelenk -/Lupenleuch te Installatio n 4/8 bzw. 4/6 @ 5\ mod_145147 5759524_53.docx @ 28715 @ @ 1

Il existe trois options de fixation :

Pos: 14 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-Lupe nleuchte Inst. Te il 5/8 bzw. Teil 5/ 7 @ 5\mod_145 1475877522_53.d ocx @ 28727 @ @ 1

1) Fixer le pied à visser avec quatre vis adaptées directement à la surface de travail. Les vis sont à visser directement dans la surface de travail et laissent donc des trous de perçage.

Pos: 15 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 6/8 bzw. 6/ 7 @ 5\mod_145147 6029841_53. docx @ 28739 @ @ 1

2) Utilisation de l'étau de fixation pour établi disponible en option (réf. 85058) : fixer le pied à visser à l'étau de fixation pour établi avec les quatre vis fournies avec l'étau de fixation pour établi. Fixer l'étau de fixation pour établi au bord de la surface de travail. La surface de travail n'est pas endommagée.

Pos: 16 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 7/8 @ 6\mod_ 1454592790735 _53.docx @ 30747 @ @ 1

3) Utilisation du pied de lampe sur table disponible en option, réf. 85057 : fixer le pied à visser avec les quatre vis fournies avec l'étau de fixation pour établi. La surface de travail n'est pas endommagée.

Attention ! Ne pas démonter le pied à visser ! Le câble de raccordement passe par un

orifice du pied et il est endommagé en cas de démontage.

Pos: 17 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 8/8 @ 6\mod_ 1454592967208 _53.docx @ 30760 @ @ 1

Branchement électrique : Brancher l'élément de liaison. Brancher le transformateur à une prise murale autorisée pour fiche Euro.

Pos: 18 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Bedienung (Fol geüberschrift) @ 4\mod_1440766 213161_53.do cx @ 26532 @ @ 1

3.2 Utilisation

Pos: 19 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Bedienung @ 6\mo d_145459399 5458_53.docx @ 3 0772 @ @ 1

Le mouvement pivotant de la lampe peut être freiné en resserrant légèrement les deux vis à six pans creux de la fixation situées sur le col du pied à visser.

Allumer la lampe en appuyant sur l'interrupteur situé sur la partie inférieure de la tête de loupe. Trois niveaux d’intensité lumineuse :

Pos: 20 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Wartung und Pflege @ 4\mod_1440682 596133_53.do cx @ 26103 @ @ 1

4. Maintenance et entretien

Pos: 21 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO-Le uchten Wartung und Pflege (Te il 1/2 bzw. Teil 1/3) @ 5\mod_1451 478029407_ 53.docx @ 28871 @ @ 1

Nettoyer la lampe à l’aide d’un chiffon sec et d'un détergent doux. Ne pas utiliser de produit abrasif ! Nettoyer les réflecteurs particulièrement sensibles de la lampe uniquement avec un chiffon en microfibre sec.

Pos: 22 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Gelenk-/Lupe nleuchte Wartu ng und Pflege Teil 2/2 @ 5\mod_14 54080947980_53. docx @ 2971 7 @ @ 1

La lampe est équipée de modules LED puissants avec une durée de vie moyenne de 50 000 h environ. En cas de défaillance d'un ou de plusieurs modules LED, renvoyer la lampe car des éléments thermoconducteurs spéciaux sont utilisés pour le montage des modules à LED et le remplacement des modules doit avoir lieu dans un environnement EPA.

Pos: 23 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lageru ng @ 0\mod_14 07482805973_53. docx @ 2060 @ @ 1

5. Stockage

Pos: 24 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät an einem trockenen und sta ubfreien Ort la gern. @ 2\mod_ 1431005592477 _53.docx @ 22636 @ @ 1

Entreposer l’appareil dans un endroit propre à l’abri de la poussière.

Pos: 25 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lagerung/ Lagerung alle FINO- Leuchten Teil 2/ 2 bzw. Teil 2/3 @ 5\mod_145 1478544538_53.do cx @ 28907 @ @ 1

Température de stockage entre +5 °C et +40 °C.

Pos: 26 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät bei längere m Nichtgebrauc h vom Netz nehme n. @ 5\mod_ 1451478668621_ 53.docx @ 28 919 @ @ 1

En cas de période prolongée d'inutilisation, débrancher l'appareil de la prise de courant.

Pos: 27 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Tech nische Daten @ 0\mo d_140749248 3002_53.docx @ 2 122 @ @ 1

6. Données techniques

Pos: 28 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Technische Daten/Technische Da ten FINO LED-Lupenleuchte @ 6\mod_145459 5638879_53.do cx @ 30784 @ @ 1

6.1 Version courte ø tête de lampe 167 mm ; ø lentille 120 mm ; longueur du bras mobile 360 mm ; 100240 V, 50/60 Hz ; puissance absorbée 8 W ; indice de rendu de couleur Ra 85 ; température de couleur 5 000 K ; intensité lumineuse en fonction de la distance de mesure 1 0004 800 lx ; câble d'alimentation 2,0 m.

6.2 Version longue ø tête de lampe 167 mm ; ø lentille 120 mm ; longueur du bras mobile 510 mm ; 100240 V, 50/60 Hz ; puissance absorbée 8 W ; indice de rendu de couleur Ra 85 ; température de couleur 5 000 K ; intensité lumineuse en fonction de la distance de mesure 1 0004 800 lx ; câble d'alimentation 2,0 m.

Pos: 29 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lieferfo rmen @ 0\mo d_140749252114 5_53.docx @ 213 3 @ @ 1

7. Conditionnement

Pos: 30 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lieferformen/ Lieferformen FI NO LED-Lupenleu chte @ 6\mod_1 4545958034 29_53.docx @ 307 97 @ @ 1

avec ampoule ; bride à visser et housse de protection en matière plastique

Pos: 31 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Gewäh rleistung @ 0\mod _140749255 3499_53.docx @ 2 144 @ @ 1

GmbH

[email protected] · www.fino.com

· Mangelsfeld 18 · D-97708 Bad Bocklet · Tel. +49 97 08 90 94 20 · Fax +49 97 08 90 94 21

8. Prestation de garantie

Pos: 32 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistung alle Gebrau chsanweisunge n @ 0\mod_1 407482460335_5 3.docx @ 2025 @ @ 1

Nos recommandations d’application technique reposent sur nos propres expériences et nos essais, elles sont uniquement à titre indicatif. Il incombe à l’utilisateur compétent d’examiner les produits que nous livrons en vue de leur aptitude aux procédés et buts poursuivis. Nos produits sont continuellement perfectionnés. C’est pourquoi nous nous réservons le droit d’en modifier la construction et la composition. Nous vous garantissons, naturellement, la qualité irréprochable de nos produits.

Pos: 33 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Entsor gung gemäß der EG-Richtlinie 20 02/96/EG @ 0\mo d_14074926 89267_53.docx @ 2166 @ @ 1

9. Déchets d’équipements électriques et électroniques selon la directive CE 2002/96

Pos: 34 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Entsorgung/ Entsorgung Ge räte @ 0\mod_1 407482398832_ 53.docx @ 201 4 @ @ 1

Pos: 35 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Re gistrierung snummer (1. Übe rschrift) @ 0\mod_ 1421399632939 _53.docx @ 1 7570 @ @ 1

9.1 N° d'enregistrement

Pos: 36 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Registrie rungsnummer/W EEE-Reg.-Nr. @ 1\ mod_142502 0537502_53.docx @ 19916 @ @ 1

Inscription au registre DEEE : DE 75542610

Pos: 38 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistungszusatz Gerä te - Haftung @ 3\mod_143928 6363649_53.do cx @ 25571 @ @ 1

Important !

FINO GmbH a développé le présent mode d’emploi afin d’aider l’utilisateur lors de la manipulation des appareils et de faciliter la mise en marche ainsi que l’utilisation de l’appareil. FINO GmbH ne saurait être tenue responsable de dommages dus à une utilisation non conforme ou à la réalisation de modifications de l’appareil lui-même. Une utilisation du présent appareil à des fins autres que prévues entraîne la perte de garantie. FINO GmbH procède au développement continu de ses produits conformément à sa politique. FINO GmbH se réserve le droit de procéder à des modifications ou des améliorations des produits décrits dans la présente documentation ou du document lui-même sans avis préalable. FINO GmbH ne garantit ni l’exhaustivité, ni l’exactitude du contenu du présent document.

=== Ende der Liste für Textmarke In halt ===

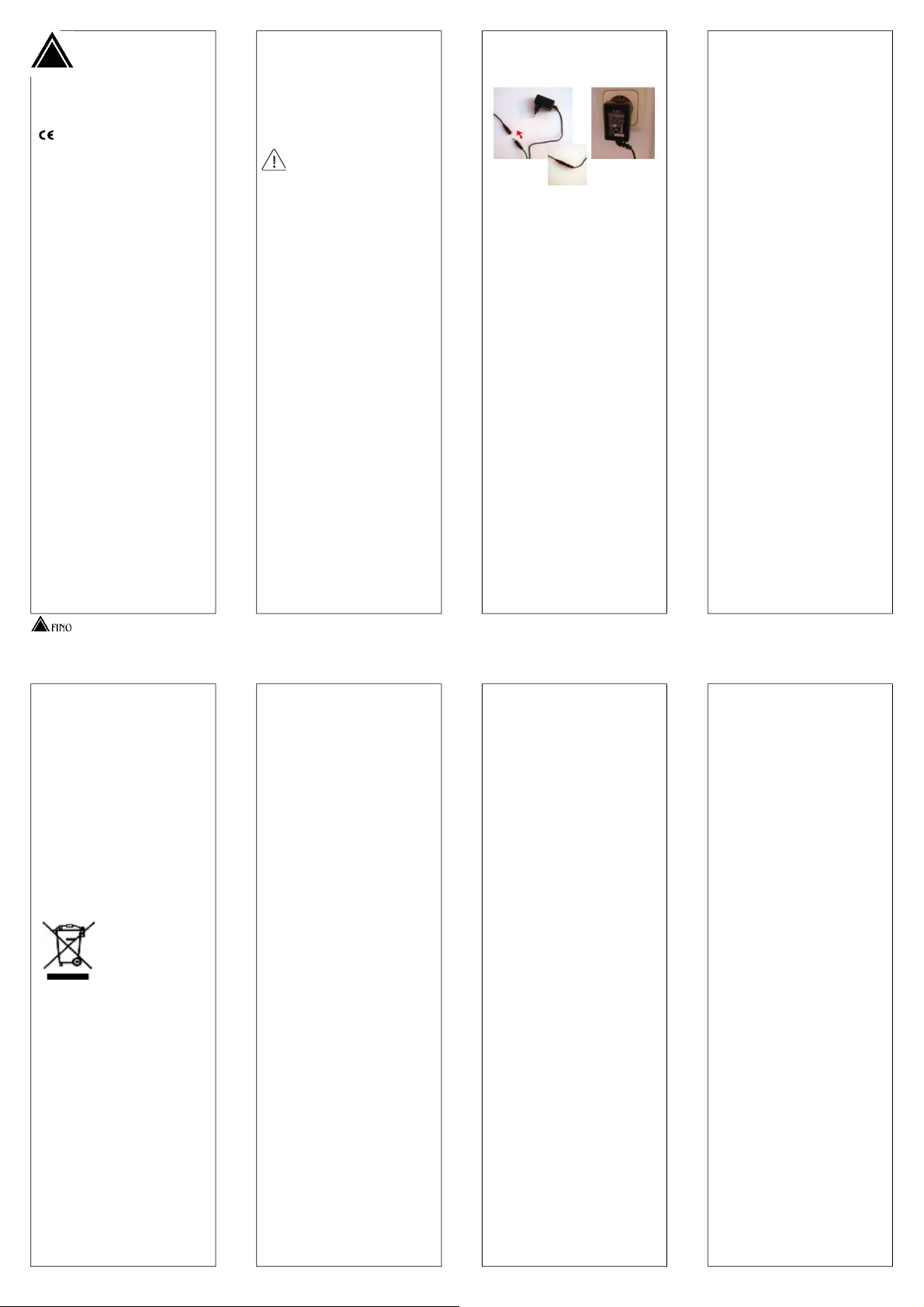

Page 4

5505

03/19

, Rev.-Nr.:

3,1

Pulsaciones/intensidad:

1x 2x 3x 4x

encendido

50 % 100 % apagado

Lámpara LED con lupa FINO completa con

Versión corta

3 dpt 1 un. 85055

Versión larga

3 dpt 1 un. 85056

5 dpt 1 un. 85054

Accesorios

Pie de lámpara de

1 un. 85057

Pinzas enroscables de

1 un. 85058

FINO

lámpara LED con lupa

Español

Manual de instrucciones

¡Este aparato no debe ser

eliminado junto con la

basura doméstica!

vor, diríjase al fabricante o

85054/85055/85056

Pos: 1 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anwen dungsbereiche (1. Übe rschrift) @ 0\ mod_14074 82241013_80.docx @ 2003 @ @ 1

1. Ámbito de aplicación

Pos: 2 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Anwendungsbe reiche/Anwen dungsbereiche FI NO LED-Lupenleuc hte @ 6\mod_1 4545915623 94_80.docx @ 307 16 @ @ 1

Con lente de vidrio de alta calidad y 21 diodos de luz dispuestos en círculo para una iluminación sin sombras de la zona de trabajo.

Pos: 3 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Gefah renhinweise @ 0\mo d_14074825 58169_80.docx @ 2039 @ @ 1

2. Indicaciones sobre los peligros

Pos: 4 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Wartung DT&SHOP ode r Fachwerkstat t - Haftungsauschl uss @ 1\mod_ 1424965465315_ 80.docx @ 19850 @ @ 1

Las reparaciones del producto solo deben ser realizadas por DT&SHOP o por un taller autorizado. El usuario es responsable de los daños causados por reparaciones no autorizadas. Para el aparato tienen validez, sin limitaciones, las condiciones de garantía y de suministro de DT&SHOP.

Use la lámpara únicamente en espacios interiores secos (tipo de protección IP 20). Evite la radiación solar directa en la lente. Peligro de incendio por efecto del vidrio cocido. Cubra la lente mientras no esté en uso. No utilice la lámpara sin la tapa del difusor. Evite encender y apagar la lámpara en intervalos breves de tiempo porque esto reduce su vida útil.

Pos: 6 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Gefahrenhinwe ise/Gefahrenhinwe ise Teil 3/3 F INO LED-Gelenk -/Lupenleuchte @ 5\ mod_14540 76787361_80.docx @ 29666 @ @ 1

Desconectar la lámpara de la red antes de abrir.

Pos: 7 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anleitu ng @ 0\mod_14 07482739127_8 0.docx @ 2050 @ @ 1

3. Instrucciones

Pos: 8 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschriften 2. Ebe ne/Überschrift Installation (1. Übe rschrift) @ 5\m od_1451474146 291_80.docx @ 2 8632 @ @ 1

3.1 Instalación

Pos: 9 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Tran sportschäden @ 1\mod_14249650 38632_80.docx @ 19802 @ @ 1

Comprobar si el artículo ha sufrido daños durante el transporte antes de ponerlo en marcha. Reclamar inmediatamente los daños del transporte al proveedor.

Pos: 10 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 2/8 bzw. 2/ 7 @ 5\mod_145147 4353841_80. docx @ 28644 @ @ 1

Fije la lámpara de modo que se garantice la máxima iluminación del lugar de trabajo.

Pos: 11 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Hinwe is: @ 0\mod_142 2373285128_80. docx @ 1844 4 @ @ 1

Observación:

Pos: 12 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 3/7 bzw. 3/ 8 @ 5\mod_145147 4522150_80. docx @ 28656 @ @ 1

El brazo de la lámpara es largo, lo que genera grandes fuerzas que es preciso equilibrar.

Pos: 13 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO Arbeitsplatzleuch te + FINO LED-Gelenk -/Lupenleuch te Installatio n 4/8 bzw. 4/6 @ 5\ mod_145147 5759524_80.docx @ 28716 @ @ 1

Hay tres posibilidades de fijación posibles:

Pos: 14 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-Lupe nleuchte Inst. Te il 5/8 bzw. Teil 5/ 7 @ 5\mod_145 1475877522_80.d ocx @ 28728 @ @ 1

1) Una directamente la brida roscada de la lámpara a la superficie de trabajo usando cuatro tornillos adecuados. Los tornillos se deben perforar directamente en la superficie de trabajo, por lo que después dejan cuatro orificios.

Pos: 15 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 6/8 bzw. 6/ 7 @ 5\mod_145147 6029841_80. docx @ 28740 @ @ 1

2) Uso de la mordaza para la mesa, disponible como accesorio (ref. 85058): una la brida roscada con la mordaza para la mesa mediante los tornillos incluidos en el suministro de esta última. Asegure la mordaza para la mesa en el borde de la superficie de trabajo. Esto no daña la superficie de trabajo.

Pos: 16 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 7/8 @ 6\mod_ 1454592790735 _80.docx @ 30748 @ @ 1

3) Uso del pie de sobremesa disponible como accesorio, nr. de artículo 85057: una la brida roscada con el pie de sobremesa mediante los tornillos incluidos en el suministro. Esto no daña la superficie de trabajo.

¡Atención! ¡No desmontar la brida roscada! El cable de conexión atraviesa el

hueco que hay en la brida, y se daña al desmontar la brida.

Pos: 17 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 8/8 @ 6\mod_ 1454592967208 _80.docx @ 30761 @ @ 1

Conexión eléctrica: Unir la conexión enchufable. Enchufar el alimentador de red en una toma de corriente autorizada para un euroconector.

Pos: 18 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Bedienung (Fol geüberschrift) @ 4\mod_1440766 213161_80.do cx @ 26533 @ @ 1

3.2 Manejo

Pos: 19 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Bedienung @ 6\mo d_145459399 5458_80.docx @ 3 0773 @ @ 1

El movimiento giratorio de la lámpara puede frenarse apretando ligeramente los dos tornillos hexagonales de la fijación en el cuello de la brida roscada.

Encienda la lámpara con el botón de presión de la parte inferior del cabezal de la lupa. Regulable en tres intensidades:

12 %

Pos: 20 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Wartung und Pflege @ 4\mod_1440682 596133_80.do cx @ 26104 @ @ 1

4. Mantenimiento y conservación

Pos: 21 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO-Le uchten Wartung und Pflege (Te il 1/2 bzw. Teil 1/3) @ 5\mod_1451 478029407_ 80.docx @ 28872 @ @ 1

Limpie la lámpara con un paño seco y un detergente suave. ¡No utilice un detergente abrasivo! Los reflectores de la lámpara son especialmente sensibles y sólo se deben limpiar con un paño de microfibra seco.

Pos: 22 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Gelenk-/Lupe nleuchte Wartu ng und Pflege Teil 2/2 @ 5\mod_14 54080947980_80. docx @ 2971 8 @ @ 1

La lámpara tiene módulo LED de alta eficiencia con una vida útil media de aprox.

50.000 horas. Cuando uno o varios módulos LED se gastan es preciso enviar la lámpara, porque en la instalación se usan láminas termoconductoras y la sustitución de los módulos LED se debe hacer en un entorno EPA.

Pos: 23 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lageru ng @ 0\mod_14 07482805973_80. docx @ 2061 @ @ 1

5. Almacenamiento

Pos: 24 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät an einem trockenen und sta ubfreien Ort la gern. @ 2\mod_ 1431005592477 _80.docx @ 22637 @ @ 1

Almacenar el dispositivo en un lugar seco y sin polvo.

Pos: 25 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lagerung/ Lagerung alle FINO- Leuchten Teil 2/ 2 bzw. Teil 2/3 @ 5\mod_145 1478544538_80.do cx @ 28908 @ @ 1

Temperatura de almacenamiento. +5 a +40 °C.

Pos: 26 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät bei längere m Nichtgebrauc h vom Netz nehme n. @ 5\mod_ 1451478668621_ 80.docx @ 28 920 @ @ 1

Desconecte la lámpara de la red si no la va a usar durante un periodo de tiempo prolongado.

Pos: 27 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Tech nische Daten @ 0\mo d_140749248 3002_80.docx @ 2 123 @ @ 1

6. Datos técnicos

Pos: 28 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Technische Daten/Technische Da ten FINO LED-Lupenleuchte @ 6\mod_145459 5638879_80.do cx @ 30785 @ @ 1

6.1 Versión corta Cabezal de iluminación: ø 167 mm; ø lente: 120 mm; longitud del brazo flexible: 360 mm; 100-240 V, 50/60 Hz; consumo de potencia: 8 W; índice de reproducción cromática: Ra 85; temperatura del color: 5.000 K; intensidad lumínica según la distancia de medición: 1.000-4.800 lx; cable de red: 2,0 m.

6.2 Versión larga Cabezal de lámpara: ø 167 mm; ø lente: 120 mm; brazo largo flexible: 510 mm; 100240 V, 50/60 Hz; consumo de potencia: 8 W; índice de reproducción cromática: Ra 85; temperatura del color: 5.000 K; intensidad lumínica según la distancia de medición:

1.000-4.800 lx; cable de red: 2,0 m.

Pos: 29 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lieferfo rmen @ 0\mo d_140749252114 5_80.docx @ 213 4 @ @ 1

7. Formas de suministro

Pos: 30 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lieferformen/ Lieferformen FI NO LED-Lupenleu chte @ 6\mod_1 4545958034 29_80.docx @ 307 98 @ @ 1

bombilla; brida atornillable y cubierta de la lupa de plástico

sobremesa

fijación para la mesa

Pos: 31 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Gewäh rleistung @ 0\mod _140749255 3499_80.docx @ 2 145 @ @ 1

GmbH

[email protected] · www.fino.com

· Mangelsfeld 18 · D-97708 Bad Bocklet · Tel. +49 97 08 90 94 20 · Fax +49 97 08 90 94 21

8. Garantía

Pos: 32 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistung alle Gebrau chsanweisunge n @ 0\mod_1 407482460335_8 0.docx @ 2026 @ @ 1

Estos consejos de uso técnico se basan en nuestra larga experiencia y experimentos. Representan únicamente valores que sirven para orientar al usuario. El usuario, acorde con su conocimiento específico de la materia, debe comprobar si los productos que le hemos suministrado son apropiados para el procedimiento y los fines intencionados. Nuestros productos están sometidos a un proceso continuo de investigación y desarrollo, por lo cual nos reservamos el derecho de hacer cambios en su construcción. Por supuesto, garantizamos una impecable calidad de nuestros productos.

Pos: 33 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Entsor gung gemäß der EG-Richtlinie 20 02/96/EG @ 0\mo d_14074926 89267_80.docx @ 2167 @ @ 1

9. Eliminación según la directiva 2002/96/EU

Pos: 34 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Entsorgung/ Entsorgung Ge räte @ 0\mod_1 407482398832_ 80.docx @ 201 5 @ @ 1

¡Por fa-

Pos: 35 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Re gistrierung snummer (1. Übe rschrift) @ 0\mod_ 1421399632939 _80.docx @ 1 7571 @ @ 1

9.1 Número de registro

Pos: 36 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Registrie rungsnummer/W EEE-Reg.-Nr. @ 1\ mod_142502 0537502_80.docx @ 19917 @ @ 1

Nº de reg. WEEE DE 75542610

Pos: 38 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistungszusatz Gerä te - Haftung @ 3\mod_143928 6363649_80.do cx @ 25572 @ @ 1

stribuidor!

¡Importante!

FINO GmbH ha creado estas instrucciones con la intención de ayudar al usuario durante el uso del aparato y de facilitar la puesta en marcha y el uso del dispositivo. FINO GmbH no se responsabiliza de los daños ocurridos por el uso indebido o las modificaciones realizadas al aparato. El uso del dispositivo para un uso distinto del previsto anulará la garantía. FINO GmbH amplía su política constantemente en función de sus productos. FINO GmbH se reserva el derecho de realizar cambios o mejoras en este documento o en los productos descritos en él sin previo aviso. FINO GmbH no garantiza la integridad o corrección del contenido de este documento.

=== Ende der Liste für Textmarke In halt ===

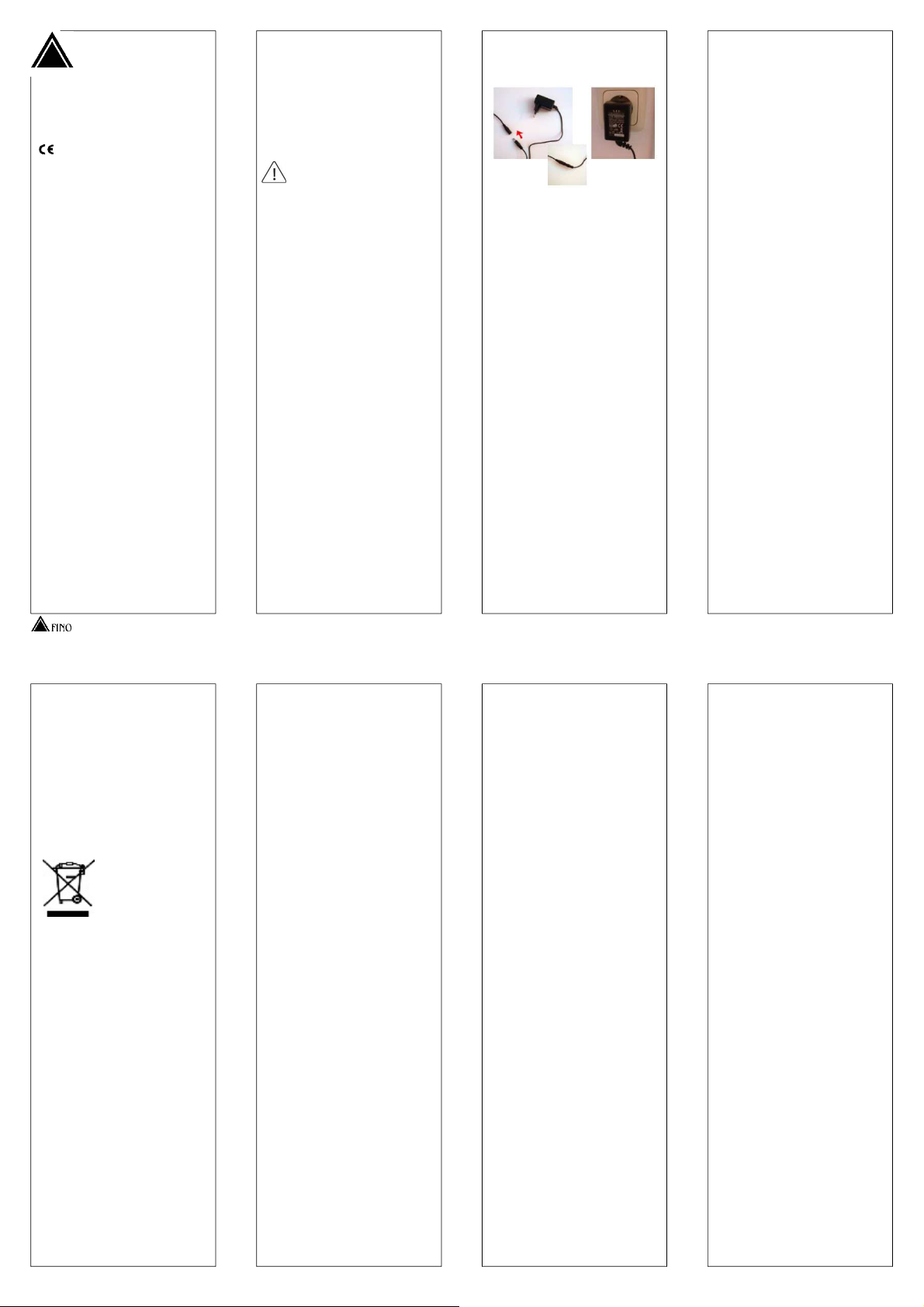

Page 5

5505

03/19

, Rev.-Nr.:

3,1

Azionamento dei tasti/Dimmerazione

1x 2x 3x 4x

ON 12%

50 % 100 % OFF

FINO lampada a LED con lente d’ingrandi-

Versione corta

3 dpt 1 pz 85055

Versione lunga

3 dpt 1 pz 85056

5 dpt 1 pz 85054

Accessori

Piede per banco

1 pz 85057

Morsetto da tavolo

1 pz 85058

FINO

lampada a LED con lente

d’ingrandimento

Italiano

Instruzioni per l'uso

Questo apparecchio non

deve essere smaltito con i

rifiuti domestici!

contattare il produttore o il

fornitore!

Pos: 1 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anwen dungsbereiche (1. Übe rschrift) @ 0\ mod_14074 82241013_87.docx @ 2004 @ @ 1

1. Destinazione d’uso

Pos: 2 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Anwendungsbe reiche/Anwen dungsbereiche FI NO LED-Lupenleuc hte @ 6\mod_1 4545915623 94_87.docx @ 307 17 @ @ 1

Con lente in vetro di alta qualità e 21 diodi luminosi disposti ad anello per un'illuminazione senza ombre della postazione di lavoro.

Pos: 3 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Gefah renhinweise @ 0\mo d_14074825 58169_87.docx @ 2040 @ @ 1

2. Indicazioni di pericolosità

Pos: 4 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Wartung DT&SHOP ode r Fachwerkstat t - Haftungsauschl uss @ 1\mod_ 1424965465315_ 87.docx @ 19851 @ @ 1

Le riparazioni del prodotto devono essere effettuate da DT&SHOP o da un laboratorio autorizzato. L’utente risponde dei danni derivanti da riparazioni effettuate arbitrariamente. All’apparecchio si applicano illimitatamente la condizioni di consegna e garanzia di DT&SHOP.

Utilizzare la lampada solamente in ambienti interni asciutti (grado di protezione IP 20). Evitare la luce solare diretta sulla lente. Pericolo di incendio a causa dell’effetto lente focale. Coprire la lente quando non è in uso. Non utilizzare la lampada senza copertura del diffusore. Evitare di accendere e spegnere a intervalli ravvicinati, per non ridurre la durata della lampada.

Pos: 6 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Gefahrenhinwe ise/Gefahrenhinwe ise Teil 3/3 F INO LED-Gelenk -/Lupenleuchte @ 5\ mod_14540 76787361_87.docx @ 29667 @ @ 1

Prima di aprire la lampada, scollegarla sempre dall’alimentazione elettrica.

Pos: 7 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anleitu ng @ 0\mod_14 07482739127_8 7.docx @ 2051 @ @ 1

85054/85055/85056

3. Istruzioni

Pos: 8 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschriften 2. Ebe ne/Überschrift Installation (1. Übe rschrift) @ 5\m od_1451474146 291_87.docx @ 2 8633 @ @ 1

3.1 Installazione

Pos: 9 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Tran sportschäden @ 1\mod_14249650 38632_87.docx @ 19803 @ @ 1

Prima della messa in funzione controllare che l’articolo non presenti danni da trasporto. Segnalare immediatamente al trasportatore gli eventuali danni da trasporto.

Pos: 10 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 2/8 bzw. 2/ 7 @ 5\mod_145147 4353841_87. docx @ 28645 @ @ 1

Fissare la lampada in modo da garantire la massima illuminazione della postazione di lavoro.

Pos: 11 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Hinwe is: @ 0\mod_142 2373285128_87. docx @ 1844 5 @ @ 1

Avvertenza:

Pos: 12 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 3/7 bzw. 3/ 8 @ 5\mod_145147 4522150_87. docx @ 28657 @ @ 1

A causa della lunghezza del braccio della lampada, si producono forze rilevanti che devono essere bilanciate.

Pos: 13 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO Arbeitsplatzleuch te + FINO LED-Gelenk -/Lupenleuch te Installatio n 4/8 bzw. 4/6 @ 5\ mod_145147 5759524_87.docx @ 28717 @ @ 1

Vi sono tre possibilità di fissaggio:

Pos: 14 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-Lupe nleuchte Inst. Te il 5/8 bzw. Teil 5/ 7 @ 5\mod_145 1475877522_87.d ocx @ 28729 @ @ 1

1) Fissare la flangia avvitabile alla lampada direttamente sul piano di lavoro con quattro viti adeguate. Le viti devono essere avvitate direttamente nel piano di lavoro e producono dei fori.

Pos: 15 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 6/8 bzw. 6/ 7 @ 5\mod_145147 6029841_87. docx @ 28741 @ @ 1

2) Utilizzare il morsetto da tavolo (cod. art.

85058) disponibile come accessorio: montare la flangia avvitabile sul morsetto da tavolo con le quattro viti in dotazione al morsetto. Fissare il morsetto sul bordo del piano di lavoro. Il piano di lavoro non viene danneggiato.

Pos: 16 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 7/8 @ 6\mod_ 1454592790735 _87.docx @ 30749 @ @ 1

3) Utilizzare il piede per banco cod. art. 85057, disponibile come accessorio: montare la flangia avvitabile sul piede per banco con le quattro viti in dotazione. Il piano di lavoro non viene danneggiato.

Attenzione! Non smontare la flangia avvitabile! Il cavo di collegamento passa all’in-

terno e si danneggia se la flangia viene smontata.

Pos: 17 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 8/8 @ 6\mod_ 1454592967208 _87.docx @ 30762 @ @ 1

Collegamento elettrico: Collegare i connettori. Inserire l’alimentatore in una presa a norma per spina europea tipo C.

Pos: 18 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Bedienung (Fol geüberschrift) @ 4\mod_1440766 213161_87.do cx @ 26534 @ @ 1

3.2 Azionamento

Pos: 19 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Bedienung @ 6\mo d_145459399 5458_87.docx @ 3 0774 @ @ 1

Il movimento rotatorio della lampada può essere frenato serrando leggermente le due viti ad esagono interno del fissaggio sul collo della flangia avvitabile.

La lampada si accende con il pulsante nella parte inferiore della testa. Dimmerabile in tre livelli di luminosità:

Pos: 20 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Wartung und Pflege @ 4\mod_1440682 596133_87.do cx @ 26105 @ @ 1

4. Manutenzione e pulizia

Pos: 21 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO-Le uchten Wartung und Pflege (Te il 1/2 bzw. Teil 1/3) @ 5\mod_1451 478029407_ 87.docx @ 28873 @ @ 1

Pulire la lampada con un panno asciutto e un detergente delicato. Non utilizzare abrasivi! I riflettori della lampada sono particolarmente delicati e possono essere puliti solo con un panno in microfibra asciutto.

Pos: 22 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Gelenk-/Lupe nleuchte Wartu ng und Pflege Teil 2/2 @ 5\mod_14 54080947980_87. docx @ 2971 9 @ @ 1

La lampada è dotata di moduli LED ad alta efficienza con una vita utile media di circa

50.000 h. Nel caso di guasto di uno o più moduli LED, inviare la lampada per la riparazione, in quanto durante il montaggio vengono inserite speciali pellicole termoconduttrici e la sostituzione dei moduli LED deve avvenire in ambiente EPA.

Pos: 23 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lageru ng @ 0\mod_14 07482805973_87. docx @ 2062 @ @ 1

5. Conservazione

Pos: 24 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät an einem trockenen und sta ubfreien Ort la gern. @ 2\mod_ 1431005592477 _87.docx @ 22638 @ @ 1

Conservare l’apparecchio in luogo asciutto e privo di polvere.

Pos: 25 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lagerung/ Lagerung alle FINO- Leuchten Teil 2/ 2 bzw. Teil 2/3 @ 5\mod_145 1478544538_87.do cx @ 28909 @ @ 1

Temperatura di conservazione: da +5 a +40 °C.

Pos: 26 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät bei längere m Nichtgebrauc h vom Netz nehme n. @ 5\mod_ 1451478668621_ 87.docx @ 28 921 @ @ 1

In caso di non utilizzo prolungato, scollegare l’apparecchio dalla rete.

Pos: 27 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Tech nische Daten @ 0\mo d_140749248 3002_87.docx @ 2 124 @ @ 1

6. Dati tecnici

Pos: 28 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Technische Daten/Technische Da ten FINO LED-Lupenleuchte @ 6\mod_145459 5638879_87.do cx @ 30786 @ @ 1

6.1 Versione corta Testa della lampada ø 167 mm; lenti ø 120 mm; braccio flessibile lungo 360 mm; 100-240 V, 50/60 Hz; potenza assorbita 8 W; indice di resa cromatica Ra 85; temperatura del colore 5000 K; intensità di illuminazione in base alla distanza di misurazione 10004800 lx; cavo di alimentazione 2,0 m.

6.2 Versione lunga Testa della lampada ø 167 mm; lenti ø 120 mm; braccio flessibile lungo 510 mm; 100-240 V, 50/60 Hz; potenza assorbita 8 W; indice di resa cromatica Ra 85; temperatura del colore 5000 K; intensità di illuminazione in base alla distanza di misurazione 10004800 lx; cavo di alimentazione 2,0 m.

Pos: 29 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lieferfo rmen @ 0\mo d_140749252114 5_87.docx @ 213 5 @ @ 1

7. Forme di fornitura

Pos: 30 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lieferformen/ Lieferformen FI NO LED-Lupenleu chte @ 6\mod_1 4545958034 29_87.docx @ 307 99 @ @ 1

mento completa di lampadine; flangia avvitabile e copertura per lente in plastica

Pos: 31 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Gewäh rleistung @ 0\mod _140749255 3499_87.docx @ 2 146 @ @ 1

GmbH

[email protected] · www.fino.com

· Mangelsfeld 18 · D-97708 Bad Bocklet · Tel. +49 97 08 90 94 20 · Fax +49 97 08 90 94 21

8. Garanzia

Pos: 32 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistung alle Gebrau chsanweisunge n @ 0\mod_1 407482460335_8 7.docx @ 2027 @ @ 1

I nostri consigli per l’utilizzo si basano sulle nostre esperienze e ricerche e hanno solamente valore indicativo. È responsabilità dell’utente verificare se i prodotti da noi forniti sono adatti alle tecniche e ai lavori previsti. I nostri prodotti sono soggetti a continui sviluppi. Possono quindi cambiare la costruzione o la composizione. Naturalmente possiamo sempre garantire la perfetta qualità dei nostri prodotti.

Pos: 33 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Entsor gung gemäß der EG-Richtlinie 20 02/96/EG @ 0\mo d_14074926 89267_87.docx @ 2168 @ @ 1

9. Smaltimento in conformità con la direttiva CE 2002/96/CE

Pos: 34 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Entsorgung/ Entsorgung Ge räte @ 0\mod_1 407482398832_ 87.docx @ 201 6 @ @ 1

Si prega di

Pos: 35 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Re gistrierung snummer (1. Übe rschrift) @ 0\mod_ 1421399632939 _87.docx @ 1 7572 @ @ 1

9.1 Numero di registrazione

Pos: 36 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Registrie rungsnummer/W EEE-Reg.-Nr. @ 1\ mod_142502 0537502_87.docx @ 19918 @ @ 1

N° reg. RAEE DE 75542610

Pos: 38 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistungszusatz Gerä te - Haftung @ 3\mod_143928 6363649_87.do cx @ 25573 @ @ 1

Importante!

FINO GmbH ha sviluppato il presente manuale con l’intento di aiutare l’utilizzatore nell’uso degli apparecchi e di facilitarne la messa in funzione e l’uso. FINO GmbH non è in alcun modo responsabile di eventuali danni derivanti da un uso non corretto dell’apparecchio o da modifiche apportate ad esso. L’uso improprio dell’apparecchio determina la perdita della garanzia. FINO GmbH continua a sviluppare ulteriormente i propri prodotti secondo la propria politica. FINO GmbH si riserva il diritto di effettuare, senza preavviso alcuno, modifiche e miglioramenti dei prodotti descritti in questa documentazione o del documento stesso. FINO GmbH non fornisce nessuna garanzia sulla completezza o la correttezza del contenuto del presente documento.

=== Ende der Liste für Textmarke In halt ===

Page 6

5505

03/19

, Rev.-Nr.:

3,1

Toetssfuncties/dimmen:

1x 2x 3x 4x

aan

12 % 50 % 100 % uit

FINO led

loepverlichting compleet met

Korte versie

3 dpt 1 st. 85055

Lange versie

3 dpt 1 st. 85056

dpt 1 st. 85054

Accessoires

Tafelvoet

1 st. 85057

Tafelklem

1 st. 85058

FINO

led

Nederlands

Bedieningshandleiding

Dit apparaat mag niet met

het huisvuil meegegeven

worden! Wend u a.u.b. tot

de producent of tot uw

handelaar!

-loepverlichting

85054/85055/85056

Pos: 1 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anwen dungsbereiche (1. Übe rschrift) @ 0\ mod_14074 82241013_134.docx @ 2005 @ @ 1

1. Toepassingen

Pos: 2 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Anwendungsbe reiche/Anwen dungsbereiche FI NO LED-Lupenleuc hte @ 6\mod_1 4545915623 94_134.docx @ 30 718 @ @ 1

Met hoogwaardige glazen lens en 21 cirkelvormig geplaatste leds voor een schaduwvrije verlichting van de werkplek.

Pos: 3 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Gefah renhinweise @ 0\mo d_14074825 58169_134.docx @ 2041 @ @ 1

2. Gevareninstructies

Pos: 4 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Wartung DT&SHOP ode r Fachwerkstat t - Haftungsauschl uss @ 1\mod_ 1424965465315_ 134.docx @ 1985 2 @ @ 1

Het product wordt gerepareerd door DT&SHOP of een daartoe aangewezen reparatiebedrijf. Voor schade als gevolg van eigenmachtige reparaties is de gebruiker zelf aansprakelijk. Voor het apparaat gelden de garantie- en leveringsvoorwaarden van DT&SHOP.

Gebruik de lamp alleen in droge ruimten binnenshuis (veiligheidsklasse IP 20). Voorkom direct zonlicht op de lens. Brandgevaar door brandglaseffect. Dek de lens af als hij niet wordt gebruikt. Gebruik de lamp niet zonder diffusorafdekking. Voorkom regelmatig aan- en uitschakelen met korte intervallen, aangezien dit de levensduur van de lamp beperkt.

Pos: 6 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Gefahrenhinwe ise/Gefahrenhinwe ise Teil 3/3 F INO LED-Gelenk -/Lupenleuchte @ 5\ mod_14540 76787361_134.do cx @ 29668 @ @ 1

Maak de lamp voor het openen altijd los van de netvoeding.

Pos: 7 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anleitu ng @ 0\mod_14 07482739127_1 34.docx @ 2052 @ @ 1

3. Instructie

Pos: 8 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschriften 2. Ebe ne/Überschrift Installation (1. Übe rschrift) @ 5\m od_1451474146 291_134.docx @ 28634 @ @ 1

3.1 Installatie

Pos: 9 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Tran sportschäden @ 1\mod_14249650 38632_134.docx @ 19804 @ @ 1

Controleer het artikel voor inbedrijfstelling op eventuele transportschade. Meld transportschade direct bij de leverancier.

Pos: 10 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 2/8 bzw. 2/ 7 @ 5\mod_145147 4353841_134.d ocx @ 28646 @ @ 1

Bevestig de lamp zodanig, dat maximale verlichting van het werkblad mogelijk is.

Pos: 11 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Hinwe is: @ 0\mod_142 2373285128_13 4.docx @ 184 46 @ @ 1

Opmerking:

Pos: 12 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 3/7 bzw. 3/ 8 @ 5\mod_145147 4522150_134.d ocx @ 28658 @ @ 1

Door de lange arm van de armatuur ontstaan sterke hefboomkrachten die moeten worden uitgebalanceerd.

Pos: 13 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO Arbeitsplatzleuch te + FINO LED-Gelenk -/Lupenleuch te Installatio n 4/8 bzw. 4/6 @ 5\ mod_145147 5759524_134.docx @ 28718 @ @ 1

Er zijn drie bevestigingsmogelijkheden:

Pos: 14 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-Lupe nleuchte Inst. Te il 5/8 bzw. Teil 5/ 7 @ 5\mod_145 1475877522_13 4.docx @ 2873 0 @ @ 1

1) Verbindt de schroefplaat van de lamp direct met het werkblad door middel van vier bijpassende schroeven. De schroeven moeten daarbij direct in het werkblad worden gedraaid, waardoor er boorgaten achterblijven.

Pos: 15 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 6/8 bzw. 6/ 7 @ 5\mod_145147 6029841_134.d ocx @ 28742 @ @ 1

2) Gebruik de tafelklem die als accessoire verkrijgbaar is (art.nr. 85058): verbindt de schroefplaat met de tafelklem door middel van de vier bij de tafelklem meegeleverde schroeven. Klem de tafelklem vast aan de rand van het werkblad. Zo wordt het werkblad niet beschadigd.

Pos: 16 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 7/8 @ 6\mod_ 1454592790735 _134.docx @ 3075 0 @ @ 1

3) Gebruik van de tafelklem die als accessoire verkrijgbaar is, artikelnummer 85057: verbindt de schroefplaat met de tafelklem door middel van de vier bij de tafelklem meegeleverde schroeven. Zo wordt het werkblad niet beschadigd.

Let op! Demonteer de schroefplaat niet! Het aansluitsnoer loopt door de holle ruimte in de schroefplaat en raakt bij demontage beschadigd.

Pos: 17 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 8/8 @ 6\mod_ 1454592967208 _134.docx @ 3076 3 @ @ 1

Elektrische aansluiting: connector verbinden. Steek de netvoedingseenheid in een stopcontact dat is bedoeld voor Europese stekkers.

Pos: 18 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Bedienung (Fol geüberschrift) @ 4\mod_1440766 213161_134.do cx @ 26535 @ @ 1

3.2 Bediening

Pos: 19 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Bedienung @ 6\mo d_145459399 5458_134.docx @ 30775 @ @ 1

De zwenkbeweging van de lamp kan worden beperkt door de twee inbusmoeren van de bevestiging in de hals van de schroefplaat iets aan te draaien.

Schakel de lamp in met de drukknop aan de onderkant van de kop van de loep. Dimbaar in drie stappen:

Pos: 20 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Wartung und Pflege @ 4\mod_1440682 596133_134.docx @ 26106 @ @ 1

4. Onderhoud en reiniging

Pos: 21 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO-Le uchten Wartung und Pflege (Te il 1/2 bzw. Teil 1/3) @ 5\mod_1451 478029407_ 134.docx @ 28874 @ @ 1

Reinig de buitenkant van de armatuur met een droge doek en een mild reinigingsmiddel. Gebruik geen schuurmiddel! Reinig de zeer gevoelige reflectoren van de armatuur alleen met een droog microvezeldoekje.

Pos: 22 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Gelenk-/Lupe nleuchte Wartu ng und Pflege Teil 2/2 @ 5\mod_14 54080947980_13 4.docx @ 297 20 @ @ 1

De lamp beschikt over zeer efficiënte LEDmodules met een gemiddelde levensduur van ca. 50.000 h. Stuur de lamp in voor reparatie bij uitvallen van een of meerdere LED-modules, aangezien bij de montage speciale warmtegeleidingsfolies worden gebruikt en het vervangen van de LED-

5. Opslag

Pos: 24 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät an einem trockenen und sta ubfreien Ort la gern. @ 2\mod_ 1431005592477 _134.docx @ 2263 9 @ @ 1

Bewaar het apparaat op een droge, stofvrije plaats.

Pos: 25 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lagerung/ Lagerung alle FINO- Leuchten Teil 2/ 2 bzw. Teil 2/3 @ 5\mod_145 1478544538_134 .docx @ 28910 @ @ 1

Bewaartemperatuur: +5°C tot +40°C.

Pos: 26 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät bei längere m Nichtgebrauc h vom Netz nehme n. @ 5\mod_ 1451478668621_ 134.docx @ 2 8922 @ @ 1

Trek het netsnoer uit het stopcontact als het apparaat gedurende langere tijd niet wordt gebruikt.

Pos: 27 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Tech nische Daten @ 0\mo d_140749248 3002_134.docx @ 2125 @ @ 1

6. Technische gegevens

Pos: 28 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Technische Daten/Technische Da ten FINO LED-Lupenleuchte @ 6\mod_145459 5638879_134.do cx @ 30787 @ @ 1

6.1 Korte versie Lampkop-ø 167 mm; lens-ø 120 mm, lange, flexibele arm 360 mm; 100-240 V, 50/60 Hz; opgenomen vermogen 8 W; kleurweergaveindex Ra 85; kleurtemperatuur 5000 K; verlichtingssterkte al naar gelang meetafstand 1000-4800 lx; netsnoer 2,0 m.

6.2 Lange versie Verlichtingskop-ø 167 mm; lens-ø 120 mm, lange, flexibele arm 510 mm; 100-240 V, 50/60 Hz; opgenomen vermogen 8 W; kleurweergave-index Ra 85; kleurtemperatuur 5000 K; verlichtingssterkte al naar gelang meetafstand 1000-4800 lx; stroomkabel 2,0 m.

Pos: 29 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lieferfo rmen @ 0\mo d_140749252114 5_134.docx @ 21 36 @ @ 1

7. Verpakkingen

Pos: 30 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lieferformen/ Lieferformen FI NO LED-Lupenleu chte @ 6\mod_1 4545958034 29_134.docx @ 30 800 @ @ 1

verlichtingselement; schroefplaat en loepdeksel van kunststof

Pos: 31 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Gewäh rleistung @ 0\mod _140749255 3499_134.docx @ 2147 @ @ 1

modules in een EPA-omgeving moet worden uitgevoerd.

Pos: 23 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lageru ng @ 0\mod_14 07482805973_13 4.docx @ 206 3 @ @ 1

GmbH

[email protected] · www.fino.com

· Mangelsfeld 18 · D-97708 Bad Bocklet · Tel. +49 97 08 90 94 20 · Fax +49 97 08 90 94 21

8. Garantie

Pos: 32 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistung alle Gebrau chsanweisunge n @ 0\mod_1 407482460335_1 34.docx @ 2028 @ @ 1

Onze toepassingstechnische aanbevelingen berusten op eigen ervaringen en onderzoek, en zijn slechts richtwaarden. De gebruiker dient op basis van eigen deskundigheid de door ons geleverde producten te testen op hun geschiktheid voor de beoogde procedures en doeleinden. Wij werken continu aan de verdere ontwikkeling van onze producten. Wij behouden ons derhalve het recht voor wijzigingen aan te brengen in de constructie en samenstelling van onze producten. Vanzelfsprekend garanderen wij de hoge kwaliteit van onze producten.

Pos: 33 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Entsor gung gemäß der EG-Richtlinie 20 02/96/EG @ 0\mo d_14074926 89267_134.docx @ 2169 @ @ 1

9. Afdanken van elektrische en elektronische apparatuur (AEEA) volgens EG-RICHTLIJN 2002/96/EG

Pos: 34 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Entsorgung/ Entsorgung Ge räte @ 0\mod_1 407482398832_ 134.docx @ 20 17 @ @ 1

Pos: 35 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Re gistrierung snummer (1. Übe rschrift) @ 0\mod_ 1421399632939 _134.docx @ 17573 @ @ 1

9.1 Registratienummer

Pos: 36 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Registrie rungsnummer/W EEE-Reg.-Nr. @ 1\ mod_142502 0537502_134.docx @ 19919 @ @ 1

WEEE-reg.-nr. DE 75542610

Pos: 38 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistungszusatz Gerä te - Haftung @ 3\mod_143928 6363649_134.do cx @ 25574 @ @ 1

Belangrijk!

FINO GmbH heeft deze handleiding ontwikkeld met de bedoeling de gebruiker te ondersteunen bij het gebruik van de toestellen en de inbedrijfstelling en het gebruik van het toestel gemakkelijker te maken. FINO GmbH is niet verantwoordelijk voor schade die terug te voeren is op ondeskundig gebruik of op veranderingen aan het toestel zelf. Gebruik van het toestel voor andere doeleinden dan voor het beoogde gebruik leidt tot verlies van de garantie. Conform haar policy blijft FINO GmbH haar producten voortdurend verder ontwikkelen. FINO GmbH behoudt zich het recht voor om zonder voorafgaande aankondiging wijzigingen of verbeteringen aan te brengen in de in deze documentatie beschreven producten of in het document zelf. FINO GmbH aanvaardt geen garantie voor de volledigheid of juistheid van de inhoud van dit document.

=== Ende der Liste für Textmarke In halt ===

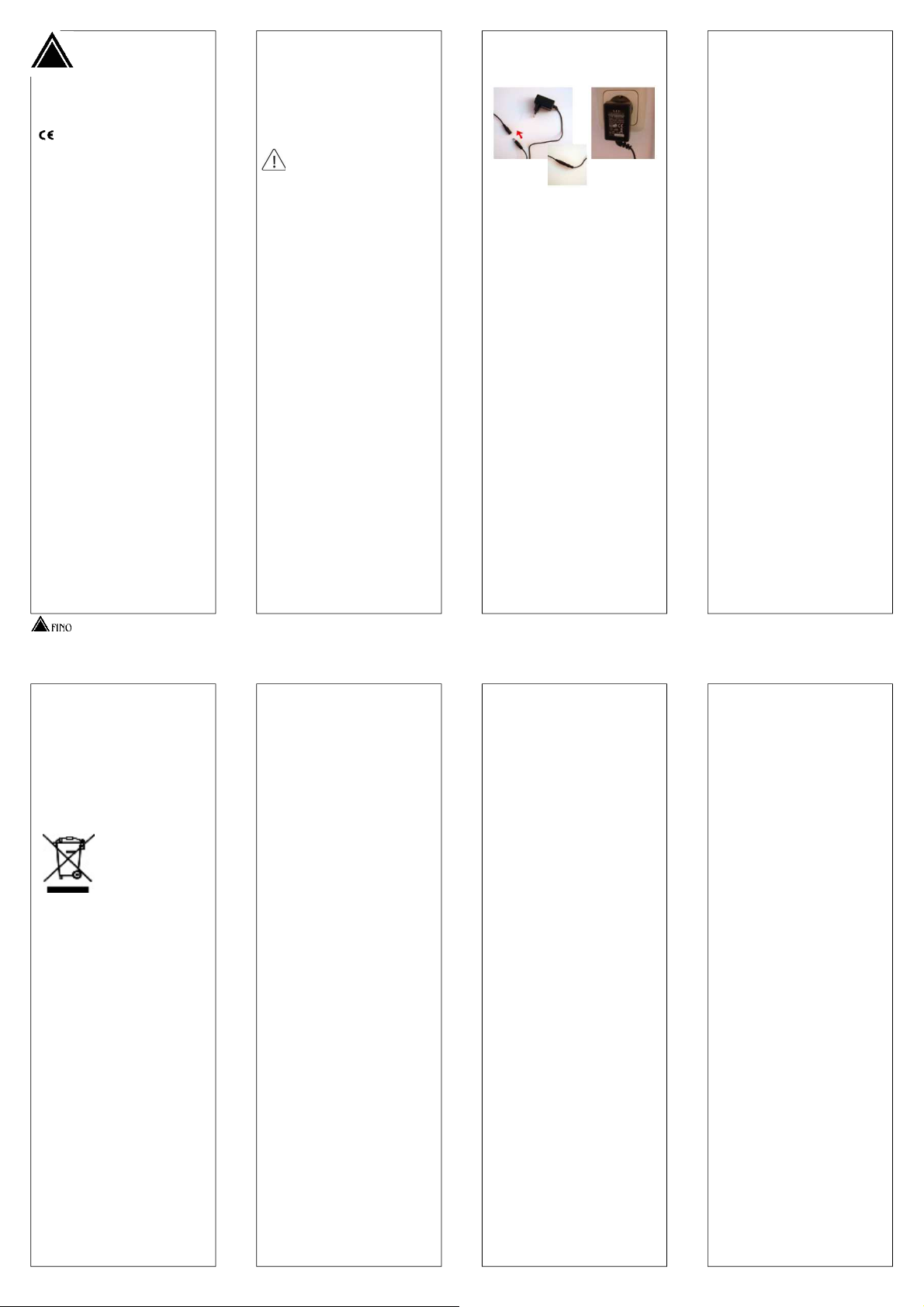

Page 7

5505

03/19

, Rev.-Nr.:

3,1

Stisknutí tlačítka/stmívání:

1x 2x 3x 4x

zapnuto

50 % 100 % vypnuto

FINO LED svítidlo s lupou společně se

krátká verze

3 dpt 1 ks 85055

dlouhá verze

3 dpt 1 ks 85056

5 dpt 1 ks 85054

Příslušenství

stolní patka

1 ks 85057

stolní svěrka

1 ks 85058

FINO

LED svítidlo s

Česky

Návod k použití

Tento přístroj se nesmí

likvidovat do domácího

odpadu! Obraťte se

prosím na výrobce nebo

na Vašeho prodejce!

lupou

85054/85055/85056

Pos: 1 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anwen dungsbereiche (1. Übe rschrift) @ 0\ mod_14074 82241013_161.docx @ 2006 @ @ 1

1. Oblast použití

Pos: 2 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Anwendungsbe reiche/Anwen dungsbereiche FI NO LED-Lupenleuc hte @ 6\mod_1 4545915623 94_161.docx @ 30 719 @ @ 1

S vysoce kvalitní skleněnou čočkou a 21 světelnými diodami uspořádaným ve tvaru kruhu pro osvětlení pracovního prostoru bez stínění.

Pos: 3 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Gefah renhinweise @ 0\mo d_14074825 58169_161.docx @ 2042 @ @ 1

2. Upozornění

Pos: 4 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Wartung DT&SHOP ode r Fachwerkstat t - Haftungsauschl uss @ 1\mod_ 1424965465315_ 161.docx @ 1985 3 @ @ 1

Opravy výrobku může provádět pouze firma DT&SHOP nebo jiná autorizovaná prodejna. Za škody, které vzniknou v souvislosti s vlastními opravami, ručí uživatel. Na přístroj platí neomezeně záruční a dodací podmínky firmy DT&SHOP.

Svítidlo provozovat pouze v suchých vnitřních prostorách (třída ochrany IP 20). Zabránit přímému slunečnímu záření na čočku. Nebezpečí požáru v důsledku efektu lupy. Čočku při nepoužívání zakrýt. Svítidlo neprovozovat bez krytu difuzoru. Zabránit častému spínání/vypínání v průběhu krátkých intervalů, jelikož to snižuje životnost svítidla.

Pos: 6 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Gefahrenhinwe ise/Gefahrenhinwe ise Teil 3/3 F INO LED-Gelenk -/Lupenleuchte @ 5\ mod_14540 76787361_161.do cx @ 29669 @ @ 1

Svítidlo před otevřením vždy odpojit od sítě

Pos: 7 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anleitu ng @ 0\mod_14 07482739127_1 61.docx @ 2053 @ @ 1

3. Návod

Pos: 8 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschriften 2. Ebe ne/Überschrift Installation (1. Übe rschrift) @ 5\m od_1451474146 291_161.docx @ 28635 @ @ 1

3.1 Instalace

Pos: 9 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Tran sportschäden @ 1\mod_14249650 38632_161.docx @ 19805 @ @ 1

Zboží před uvedením do provozu zkontrolovat, zda nedošlo k poškození při přepravě. Poškození při přepravě ihned reklamovat u dodavatele.

Pos: 10 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 2/8 bzw. 2/ 7 @ 5\mod_145147 4353841_161.d ocx @ 28647 @ @ 1

Svítidlo upevnit tak, aby bylo zajištěno maximální osvětlení pracoviště.

Pos: 11 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Hinwe is: @ 0\mod_142 2373285128_16 1.docx @ 184 47 @ @ 1

Pokyn:

Pos: 12 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 3/7 bzw. 3/ 8 @ 5\mod_145147 4522150_161.d ocx @ 28659 @ @ 1

V důsledku dlouhého ramene svítidla vznikají velké síly, které se musí vyrovnat.

Pos: 13 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO Arbeitsplatzleuch te + FINO LED-Gelenk -/Lupenleuch te Installatio n 4/8 bzw. 4/6 @ 5\ mod_145147 5759524_161.docx @ 28719 @ @ 1

Jsou tři možnosti upevnění:

Pos: 14 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-Lupe nleuchte Inst. Te il 5/8 bzw. Teil 5/ 7 @ 5\mod_145 1475877522_16 1.docx @ 2873 1 @ @ 1

1) Šroubovací přírubu svítidla spojit čtyřmi vhodnými šrouby přímo s pracovní plochou. Šrouby musí být přímo zavrtané do pracovní plochy a zanechávají vyvrtané díry.

Pos: 15 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 6/8 bzw. 6/ 7 @ 5\mod_145147 6029841_161.d ocx @ 28743 @ @ 1

2) Použití stolní svěrky, kterou je možno obdržet jako příslušenství (číslo zboží

85058): Šroubovací přírubu spojit se stolní svěrkou pomocí čtyř šroubů obsažených v rozsahu dodávky stolní svěrky. Stolní svěrku pevně upnout na okraji pracovní plochy. Pracovní plocha se nepoškodí.

Pos: 16 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 7/8 @ 6\mod_ 1454592790735 _161.docx @ 3075 1 @ @ 1

3) Použití stolní patky, zboží č. 85057, kterou je možno obdržet jako příslušenství: Šroubovací přírubu spojit čtyřmi šrouby, které jsou obsaženy v rozsahu dodávky, se stolní patkou. Pracovní plocha nebude poškozena.

Pozor! Šroubovací přírubu nedemontovat! Připojovací kabel je vedený

dutým prostorem v přírubě a při demontáži by se poškodil.

Pos: 17 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 8/8 @ 6\mod_ 1454592967208 _161.docx @ 3076 4 @ @ 1

Elektrické napojení: Provést spojení konektorového spoje. Napáječ zasunout do zásuvky přípustné pro Euro zástrčku.

Pos: 18 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Bedienung (Fol geüberschrift) @ 4\mod_1440766 213161_161.do cx @ 26536 @ @ 1

3.2 Obsluha

Pos: 19 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Bedienung @ 6\mo d_145459399 5458_161.docx @ 30776 @ @ 1

Výkyvný pohyb svítidla se může brzdit lehkým utažením obou šroubů s vnitřním šestihranem v upevnění na hrdle šroubovací příruby.

Svítidlo zapínat tlačítkem na spodní straně hlavy lupy. Stmívatelné ve třech stupních světlosti:

12 %

Pos: 20 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Wartung und Pflege @ 4\mod_1440682 596133_161.docx @ 26107 @ @ 1

4 Údržba a ošetřování

Pos: 21 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO-Le uchten Wartung und Pflege (Te il 1/2 bzw. Teil 1/3) @ 5\mod_1451 478029407_ 161.docx @ 28875 @ @ 1

Svítidlo čistit suchým hadříkem a jemným čisticím prostředkem. Nepoužívat žádné drhnoucí prostředky! Zvláště citlivé reflektory svítidla čistit suchým hadříkem z mikrovlákna.

Pos: 22 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Gelenk-/Lupe nleuchte Wartu ng und Pflege Teil 2/2 @ 5\mod_14 54080947980_16 1.docx @ 297 21 @ @ 1

Svítidlo má vysoce účinné LED moduly se střední životností cca. 50.000 h. Při výpadku jednoho nebo více LED modulů nám svítidlo zašlete, jelikož při zabudování se musí vložit speciální tepelně vodivé fólie a výměna LED

5. Uskladnění

Pos: 24 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät an einem trockenen und sta ubfreien Ort la gern. @ 2\mod_ 1431005592477 _161.docx @ 2264 0 @ @ 1

Přístroj skladovat na suchém a bezprašném místě.

Pos: 25 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lagerung/ Lagerung alle FINO- Leuchten Teil 2/ 2 bzw. Teil 2/3 @ 5\mod_145 1478544538_161 .docx @ 28911 @ @ 1

Teplota skladování: +5 až + 40 °C.

Pos: 26 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät bei längere m Nichtgebrauc h vom Netz nehme n. @ 5\mod_ 1451478668621_ 161.docx @ 2 8923 @ @ 1

Přístroj při dlouhém nepoužívání odpojit od sítě.

Pos: 27 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Tech nische Daten @ 0\mo d_140749248 3002_161.docx @ 2126 @ @ 1

6. Technické údaje

Pos: 28 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Technische Daten/Technische Da ten FINO LED-Lupenleuchte @ 6\mod_145459 5638879_161.do cx @ 30788 @ @ 1

6.1 Krátká verze Osvětlovací hlavice ø 167 mm; čočky ø 120 mm; délka flexibilního ramene 360 mm; 100-240 V, 50/60 Hz; příkon 8 W; index reprodukce barev Ra 85; teplota barvy 5000 K; síla osvětlení vždy dle vzdálenosti 10004800 lx; síťový kabel 2,0 m.

6.2 Dlouhá verze Osvětlovací hlavice ø 167 mm; čočky ø 120 mm; délka flexibilního ramene 510 mm; 100-240 V, 50/60 Hz; příkon 8 W; index reprodukce barev Ra 85; teplota barvy 5000 K; síla osvětlení vždy dle vzdálenosti 10004800 lx; síťový kabel 2,0 m.

Pos: 29 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lieferfo rmen @ 0\mo d_140749252114 5_161.docx @ 21 37 @ @ 1

7. Forma dodání

Pos: 30 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lieferformen/ Lieferformen FI NO LED-Lupenleu chte @ 6\mod_1 4545958034 29_161.docx @ 30 801 @ @ 1

světelným zdrojem; šroubovací přírubou a krytem lupy z plastu

Pos: 31 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Gewäh rleistung @ 0\mod _140749255 3499_161.docx @ 2148 @ @ 1

modulu se musí provádět v prostoru EPA (prostor pro práci s elektrostaticky citlivými součástkami).

Pos: 23 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lageru ng @ 0\mod_14 07482805973_16 1.docx @ 206 4 @ @ 1

GmbH

[email protected] · www.fino.com

· Mangelsfeld 18 · D-97708 Bad Bocklet · Tel. +49 97 08 90 94 20 · Fax +49 97 08 90 94 21

8. Záruka

Pos: 32 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistung alle Gebrau chsanweisunge n @ 0\mod_1 407482460335_1 61.docx @ 2029 @ @ 1

Naše doporučení ke zpracování spočívají na našich vlastních zkušenostech a slouží pouze k orientaci. Uživatel musí sám na základě svých odborných znalostí prověřit způsob použití. Naše výrobky podléhají kontinuálnímu vývoji. Vyhrazujeme si proto změny v konstrukci a složení. Samozřejmě garantujeme výbornou kvalitu našich produktů.

Pos: 33 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Entsor gung gemäß der EG-Richtlinie 20 02/96/EG @ 0\mo d_14074926 89267_161.docx @ 2170 @ @ 1

9. Likvidace dle EG-směrnice 2002/96/EG

Pos: 34 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Entsorgung/ Entsorgung Ge räte @ 0\mod_1 407482398832_ 161.docx @ 20 18 @ @ 1

Pos: 35 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Re gistrierung snummer (1. Übe rschrift) @ 0\mod_ 1421399632939 _161.docx @ 17574 @ @ 1

9.1 Registrační číslo

Pos: 36 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Registrie rungsnummer/W EEE-Reg.-Nr. @ 1\ mod_142502 0537502_161.docx @ 19920 @ @ 1

WEEE-reg.-č. DE 75542610

Pos: 38 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistungszusatz Gerä te - Haftung @ 3\mod_143928 6363649_161.do cx @ 25575 @ @ 1

Důležité!

Die FINO GmbH vypracovala tento návod s cílem, pomoci uživateli při používání přístroje a usnadnit uvedení přístroje do provozu a jeho používání. Za škody, které vzniknou neodborným použitím nebo vlastními změnami přístroje, nenese FINO GmbH žádnou zodpovědnost. Použití přístroje k jinému účelu vede ke ztrátě záruky. Die FINO GmbH stále vyvíjí výrobky dle své politiky. FINO GmbH si vyhrazuje právo, provést bez předchozího oznámení změny nebo úpravy výrobků popsaných v této dokumentaci nebo samotného dokumentu. FINO GmbH nepřebírá žádnou záruku za úplnost nebo správnost obsahu tohoto dokumentu.

=== Ende der Liste für Textmarke In halt ===

Page 8

5505

03/19

, Rev.-Nr.:

3,1

Knapptryckningar/dimning:

1x 2x 3x 4x

på 12 %

50 % 100 % av

FINO LED

lupplampa komplett med

Kort version

3 dpt 1 st. 85055

Lång version

3 dpt 1 st. 85056

5 dpt 1 st. 85054

Tillbehör

Bordsfot

1 st. 85057

Bordsklämma

1 st. 85058

FINO

LED lupplampa

Svenska

Manual

Den här utrustningen får

inte slängas med vanligt

hushållsavfall! Kontakta

tillverkaren eller företaget

som levererat

utrustningen!

85054/85055/85056

Pos: 1 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anwen dungsbereiche (1. Übe rschrift) @ 0\ mod_14074 82241013_208.docx @ 2007 @ @ 1

1. Användningsområden

Pos: 2 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Anwendungsbe reiche/Anwen dungsbereiche FI NO LED-Lupenleuc hte @ 6\mod_1 4545915623 94_208.docx @ 30 740 @ @ 1

Med glaslins av hög kvalitet och 21 ringformigt arrangerade lysdioder för en skuggfri belysning av arbetsplatsen.

Pos: 3 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Gefah renhinweise @ 0\mo d_14074825 58169_208.docx @ 2043 @ @ 1

2. Faroinformation

Pos: 4 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Wartung DT&SHOP ode r Fachwerkstat t - Haftungsauschl uss @ 1\mod_ 1424965465315_ 208.docx @ 1985 4 @ @ 1

Reparationer av produkten utförs av DT&SHOP eller en auktoriserad verkstad. Användaren ansvarar för skador som uppstår i samband med reparationer som utförs av obehörig person. DT&SHOP:s garanti- och leveransvillkor gäller obegränsat för produkten.

Lamporna får enbart användas i torra utrymmen inomhus (skyddsklass IP 20). Undvik direkt solinstrålning på linsen. Linsen kan fungera som ett brännglas och utgöra en brandrisk. Täck därför över linsen när produkten inte används. Lampan ska inte användas utan bländskydd. Undvik att sätta på och stänga av lampan upprepat inom korta tidsintervall eftersom lampans livslängd då reduceras.

Pos: 6 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Gefahrenhinwe ise/Gefahrenhinwe ise Teil 3/3 F INO LED-Gelenk -/Lupenleuchte @ 5\ mod_14540 76787361_208.do cx @ 29680 @ @ 1

Dra alltid ur kontakten till strömförsörjningen innan du öppnar lampan.

Pos: 7 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anleitu ng @ 0\mod_14 07482739127_2 08.docx @ 2054 @ @ 1

3. Instruktion

Pos: 8 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschriften 2. Ebe ne/Überschrift Installation (1. Übe rschrift) @ 5\m od_1451474146 291_208.docx @ 28636 @ @ 1

3.1 Installation

Pos: 9 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Tran sportschäden @ 1\mod_14249650 38632_208.docx @ 19806 @ @ 1

Kontrollera produkten avseende eventuella transportskador före idrifttagning. Eventuella transportskador måste omedelbart anmälas och reklameras till leverantören.

Pos: 10 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 2/8 bzw. 2/ 7 @ 5\mod_145147 4353841_208.d ocx @ 28648 @ @ 1

Montera lampan på ett sådant sätt att en maximal och jämn belysning av arbetsytan säkerställs.

Pos: 11 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Hinwe is: @ 0\mod_142 2373285128_20 8.docx @ 184 48 @ @ 1

Anmärkning:

Pos: 12 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 3/7 bzw. 3/ 8 @ 5\mod_145147 4522150_208.d ocx @ 28660 @ @ 1

Genom den långa lamparmen uppstår stora krafter som måste jämnas ut.

Pos: 13 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO Arbeitsplatzleuch te + FINO LED-Gelenk -/Lupenleuch te Installatio n 4/8 bzw. 4/6 @ 5\ mod_145147 5759524_208.docx @ 28720 @ @ 1

Det finns tre monteringsmöjligheter:

Pos: 14 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-Lupe nleuchte Inst. Te il 5/8 bzw. Teil 5/ 7 @ 5\mod_145 1475877522_20 8.docx @ 2873 2 @ @ 1

1) Montera den fastskruvningsflänsen på lampan med fyra passande skruvar direkt på arbetsytan. Skruvarna måste sättas fast direkt i arbetsytan vilket efterlämnar borrhål i ytan.

Pos: 15 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 6/8 bzw. 6/ 7 @ 5\mod_145147 6029841_208.d ocx @ 28744 @ @ 1

2) Användning av tillbehöret bordsklämma (art.nr 85058): Anslut fastskruvningsflänsen till bordsklämman med hjälp av de fyra skruvar som medföljer klämman. Sätt fast bordsklämman på kanten av arbetsytan. Arbetsytan skadas inte.

Pos: 16 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 7/8 @ 6\mod_ 1454592790735 _208.docx @ 3075 2 @ @ 1

3) Användning av tillbehöret bordsfot, artikelnr 85057: Anslut den gängade flänsen till bordsfoten med hjälp av de fyra skruvar som medföljer bordsfoten. Arbetsytan skadas inte.

OBS! Skruva inte av den gängade flänsen! Anslutningskabeln är dragen genom hålrummet i flänsen och skadas om flänsen skruvas av.

Pos: 17 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 8/8 @ 6\mod_ 1454592967208 _208.docx @ 3076 5 @ @ 1

Elanslutning: Koppla samman kontaktdonen. Stoppa in nätadaptern i ett vägguttag som är godkänt för europakontakt.

Pos: 18 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Bedienung (Fol geüberschrift) @ 4\mod_1440766 213161_208.do cx @ 26537 @ @ 1

3.2 Användning

Pos: 19 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Bedienung @ 6\mo d_145459399 5458_208.docx @ 30777 @ @ 1

Lampans svängrörelse kan bromsas genom lätt åtdragning av de båda insexskruvarna i fästet på flänsens hals.

Tänd lampan med tryckknappen som sitter på undersidan av lupphuvudet. Kan dimmas i tre ljusstyrkelägen:

Pos: 20 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Wartung und Pflege @ 4\mod_1440682 596133_208.docx @ 26108 @ @ 1

4. Underhåll och skötsel

Pos: 21 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO-Le uchten Wartung und Pflege (Te il 1/2 bzw. Teil 1/3) @ 5\mod_1451 478029407_ 208.docx @ 28876 @ @ 1

Rengör lampan med en torr duk och ett milt rengöringsmedel. Använd inga skurande eller abrasiva medel! Lampans reflektorer är särskilt ömtåliga och får enbart rengöras med en torr mikrofiberduk.

Pos: 22 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Gelenk-/Lupe nleuchte Wartu ng und Pflege Teil 2/2 @ 5\mod_14 54080947980_20 8.docx @ 297 22 @ @ 1

Lampan har högeffektiva LED-moduler med en genomsnittlig livslängd på ca 50 000 timmar. Om en eller flera LED-moduler skulle sluta fungera ska lampan skickas in då en särskild värmeledningsfolie användes vid tillverkningen och byte av LED-modul därför måste göras i en EPA-miljö.

Pos: 23 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lageru ng @ 0\mod_14 07482805973_20 8.docx @ 206 5 @ @ 1

5. Förvaring

Pos: 24 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät an einem trockenen und sta ubfreien Ort la gern. @ 2\mod_ 1431005592477 _208.docx @ 2264 1 @ @ 1

Förvara utrustningen på ett torrt och dammfritt ställe.

Pos: 25 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lagerung/ Lagerung alle FINO- Leuchten Teil 2/ 2 bzw. Teil 2/3 @ 5\mod_145 1478544538_208 .docx @ 28912 @ @ 1

Förvaringstemperatur: +5 °C till +40 °C.

Pos: 26 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät bei längere m Nichtgebrauc h vom Netz nehme n. @ 5\mod_ 1451478668621_ 208.docx @ 2 8924 @ @ 1

Dra alltid ut kontakten ur vägguttaget när produkten inte ska användas under en längre tid.

Pos: 27 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Tech nische Daten @ 0\mo d_140749248 3002_208.docx @ 2127 @ @ 1

6. Tekniska data

Pos: 28 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Technische Daten/Technische Da ten FINO LED-Lupenleuchte @ 6\mod_145459 5638879_208.do cx @ 30789 @ @ 1

6.1 Kort version Lamphuvud-ø 167 mm; lins-ø 120 mm; längd rörlig arm 360 mm; 100-240 V, 50/60 Hz; effektupptag 8 W; färgåtergivningsindex Ra 85; färgtemperatur 5000 K; belysningsstyrka beroende på mätavstånd 10004800 lx; nätkabel 2,0 m.

6.2 Lång version Lamphuvud-ø 167 mm; lins-ø 120 mm; längd rörlig arm 510 mm; 100-240 V, 50/60 Hz; effektupptag 8 W; färgåtergivningsindex Ra 85; färgtemperatur 5000 K; belysningsstyrka beroende på mätavstånd 10004800 lx; nätkabel 2,0 m.

Pos: 29 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lieferfo rmen @ 0\mo d_140749252114 5_208.docx @ 21 38 @ @ 1

7. Leveransformer

Pos: 30 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lieferformen/ Lieferformen FI NO LED-Lupenleu chte @ 6\mod_1 4545958034 29_208.docx @ 30 802 @ @ 1

lysdioder, gängad fläns och luppskydd av plast

Pos: 31 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Gewäh rleistung @ 0\mod _140749255 3499_208.docx @ 2149 @ @ 1

GmbH

[email protected] · www.fino.com

· Mangelsfeld 18 · D-97708 Bad Bocklet · Tel. +49 97 08 90 94 20 · Fax +49 97 08 90 94 21

8. Garanti

Pos: 32 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistung alle Gebrau chsanweisunge n @ 0\mod_1 407482460335_2 08.docx @ 2030 @ @ 1

Våra användningstekniska rekommendationer baseras på våra egna erfarenheter och försök, och ger endast riktvärden. Det åligger användaren att ha den sakkunskap som krävs för att använda våra produkter på rätt sätt och med det avsiktliga syftet. Våra produkter är under ständig utveckling. Vi förbehåller oss därför rätten att göra ändringar i konstruktion och sammansättning. Naturligtvis garanterar vi en felfri kvalitet på våra produkter.

Pos: 33 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Entsor gung gemäß der EG-Richtlinie 20 02/96/EG @ 0\mo d_14074926 89267_208.docx @ 2171 @ @ 1

9. Avfallshantering enligt EU-riktlinje 2002/96/EU

Pos: 34 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Entsorgung/ Entsorgung Ge räte @ 0\mod_1 407482398832_ 208.docx @ 20 19 @ @ 1

Pos: 35 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Re gistrierung snummer (1. Übe rschrift) @ 0\mod_ 1421399632939 _208.docx @ 17575 @ @ 1

9.1 Registreringsnummer

Pos: 36 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Registrie rungsnummer/W EEE-Reg.-Nr. @ 1\ mod_142502 0537502_208.docx @ 19921 @ @ 1

WEEE-reg.nr DE 75542610

Pos: 38 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistungszusatz Gerä te - Haftung @ 3\mod_143928 6363649_208.do cx @ 25576 @ @ 1

Viktigt!

FINO GmbH har utvecklat den här bruksanvisningen som hjälp åt användaren vid hantering av apparaten och för att göra det lättare att komma igång med och använda apparaten. FINO GmbH ansvarar inte för skador som uppkommit genom felaktig hantering eller förändringar av apparaten. Om apparaten används till annat än avsett ändamål förfaller garantin. FINO GmbH har som policy att ständigt utveckla sina produkter. FINO GmbH förbehåller sig rätten att utan föregående meddelande vidta ändringar eller förbättringar av de produkter som beskrivs i det här dokumentet eller av dokumentet självt. FINO GmbH garanterar inte att innehållet i detta dokument är fullständigt eller riktigt.

=== Ende der Liste für Textmarke In halt ===

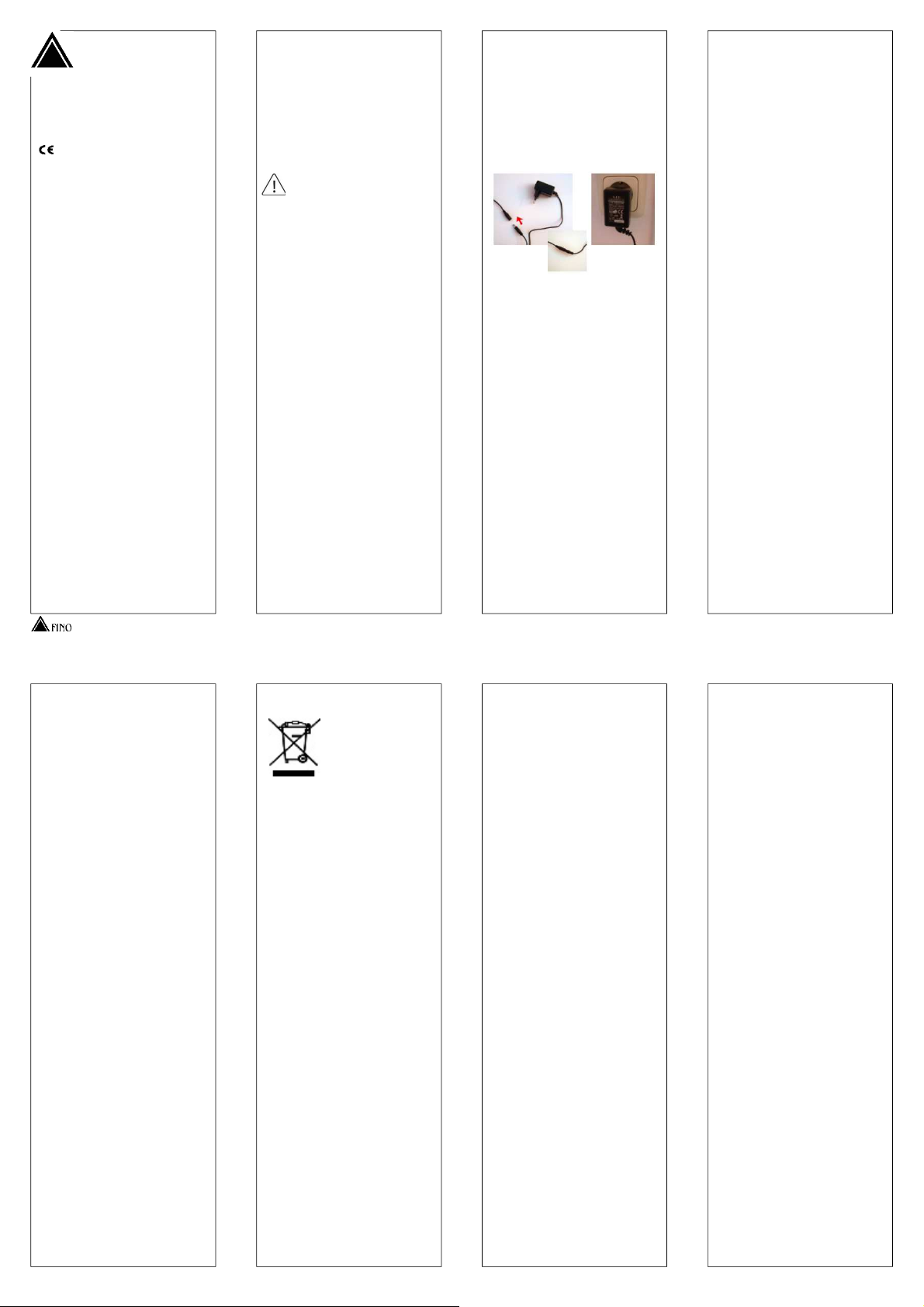

Page 9

5505

03/19

, Rev.-Nr.:

3,1

Liczba naciśnięć przycisku/ściemnianie:

1x 2x 3x 4x

w 12 % 50 % 100 % wyłączenie

FINO

oprawa oświetleniowa LED

z lupą

Polski

Instrukcja stosowania

FINO -

oprawa oświetleniowa LED z lupą w

Wersja krótka

3 dpt 1 szt. 85055

Wersja długa

3 dpt 1 szt. 85056

5 dpt 1 szt. 85054

Akcesoria

Stopa stołu

1 szt. 85057

Zacisk stołowy

1 szt. 85058

Urządzenia nie wolno

wyrzucać wraz z

odpadami domowymi.

Prosimy skontaktować się

z producentem lub

sprzedawcą!

85054/85055/85056

Pos: 1 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anwen dungsbereiche (1. Übe rschrift) @ 0\ mod_14074 82241013_242.docx @ 2009 @ 1 @ 1

1. Zakres stosowania

Pos: 2 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Anwendungsbe reiche/Anwen dungsbereiche FI NO LED-Lupenleuc hte @ 6\mod_1 4545915623 94_242.docx @ 30 741 @ @ 1

Z wysokiej jakości szklaną soczewką i 21 rozmieszonymi dookoła diodami zapewniającymi oświetlanie stanowiska pracy bez cienia.

Pos: 3 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Gefah renhinweise @ 0\mo d_14074825 58169_242.docx @ 2045 @ @ 1

2. Wskazówki dotyczące zagrożeń

Pos: 4 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Wartung DT&SHOP ode r Fachwerkstat t - Haftungsauschl uss @ 1\mod_ 1424965465315_ 242.docx @ 1985 6 @ @ 1

Napraw produktu dokonuje DT&SHOP lub autoryzowany warsztat. Użytkownik odpowiada za szkody powstałe w związku z podejmowaniem samodzielnych napraw. W stosunku do niniejszego urządzenia obowiązują w nieograniczonym zakresie warunki gwarancji i dostawy DT&SHOP.

Lampy używać tylko w suchych pomieszczeniach (stopień ochrony IP 20). Unikać padania bezpośrednich promieni słonecznych na soczewkę - zagrożenie pożarem w wyniku skupienia promieni słońca. Nie używać lampy bez przykrycia dyfuzyjnego. Unikać włączania i wyłączania w krótkim czasie, ponieważ zmniejsza to żywotność lampy.

Pos: 6 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Gefahrenhinwe ise/Gefahrenhinwe ise Teil 3/3 F INO LED-Gelenk -/Lupenleuchte @ 5\ mod_14540 76787361_242.do cx @ 29681 @ @ 1

Przed otwarciem lampę należy zawsze odłączyć od prądu.

Pos: 7 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anleitu ng @ 0\mod_14 07482739127_2 42.docx @ 2056 @ @ 1

3. Instrukcja

Pos: 8 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschriften 2. Ebe ne/Überschrift Installation (1. Übe rschrift) @ 5\m od_1451474146 291_242.docx @ 28637 @ @ 1

3.1 Instalacja

Pos: 9 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Tran sportschäden @ 1\mod_14249650 38632_242.docx @ 19808 @ @ 1

Przed uruchomieniem należy przeprowadzić kontrolę pod kątem wystąpienia ewentualnych uszkodzeń transportowych. Uszkodzenia tego rodzaju należy niezwłocznie reklamować u dostawcy.

Pos: 10 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 2/8 bzw. 2/ 7 @ 5\mod_145147 4353841_242.d ocx @ 28649 @ @ 1

Lampę należy zamocować w taki sposób, by zapewnić maksymalne oświetlenie miejsca pracy.

Pos: 11 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Hinwe is: @ 0\mod_142 2373285128_24 2.docx @ 184 50 @ @ 1

Wskazówka:

Pos: 12 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 3/7 bzw. 3/ 8 @ 5\mod_145147 4522150_242.d ocx @ 28661 @ @ 1

Ramię lampy wytwarza duże siły, które należy zrównoważyć.

Pos: 13 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO Arbeitsplatzleuch te + FINO LED-Gelenk -/Lupenleuch te Installatio n 4/8 bzw. 4/6 @ 5\ mod_145147 5759524_242.docx @ 28721 @ @ 1

Mocowanie można wykonać na trzy sposoby:

Pos: 14 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-Lupe nleuchte Inst. Te il 5/8 bzw. Teil 5/ 7 @ 5\mod_145 1475877522_24 2.docx @ 2873 3 @ @ 1

1) Kołnierz dokręcany przykręcić bezpośrednio do powierzchni roboczej za pomocą czterech pasujących śrub. Śruby trzeba wwiercić bezpośrednio w powierzchnię roboczą, przez co pozostają w niej dziury.

Pos: 15 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 6/8 bzw. 6/ 7 @ 5\mod_145147 6029841_242.d ocx @ 28745 @ @ 1

2) Użycie zacisku stołowego dostarczonego jako element osprzętu (nr art. 85058): dokręcany kołnierz połączyć z zaciskiem stołowym za pomocą czterech śrub dostarczonych razem z zaciskiem. Zacisk stołowy zamocować na krawędzi powierzchni roboczej. Powierzchnia robocza nie zostanie uszkodzona.

Pos: 16 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 7/8 @ 6\mod_ 1454592790735 _242.docx @ 3075 3 @ @ 1

3) Zastosowanie z nogą stołową dostępną jako element osprzętu, nr artykułu 85057.

Połączyć dokręcany kołnierz z nogą stołową za pomocą czterech dostarczonych śrub. Powierzchnia robocza nie zostanie uszkodzona.

Uwaga! Nie demontować dokręcanego kołnierza! Kabel przyłączeniowy przebiega

przez pustą przestrzeń znajdującą się w kołnierzu i przy demontażu ulega uszkodzeniu.

Pos: 17 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 8/8 @ 6\mod_ 1454592967208 _242.docx @ 3076 6 @ @ 1

Przyłączenie do sieci elektrycznej: Połączyć złącza wtykowe. Zasilacz sieciowy włożyć w gniazdko elektryczne, w którym wolno używać tzw. euroowtyczki.

Pos: 18 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Bedienung (Fol geüberschrift) @ 4\mod_1440766 213161_242.do cx @ 26538 @ @ 1

3.2 Obsługa

Pos: 19 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Bedienung @ 6\mo d_145459399 5458_242.docx @ 30778 @ @ 1

Kołysanie się oprawy oświetleniowej można zahamować, lekko dokręcając obie śruby z łbem okrągłym o gnieździe sześciokątnym w miejscu mocowania „na szyi” dokręcanego kołnierza.

Włączyć oprawę za pomocą przycisku znajdującego się na spodniej stronie głowicy z lupą. Możliwość ściemniania w trzech poziomach:

Pos: 20 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Wartung und Pflege @ 4\mod_1440682 596133_242.docx @ 26110 @ @ 1

lampy

4. Konserwacja i pielęgnacja

Pos: 21 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO-Le uchten Wartung und Pflege (Te il 1/2 bzw. Teil 1/3) @ 5\mod_1451 478029407_ 242.docx @ 28877 @ @ 1

Lampę należy czyścić suchą ściereczką i łagodnym środkiem czyszczącym. Nie używać środków szorujących! Szczególnie wrażliwe reflektory należy czyścić tylko suchą ściereczką z mikrofibry.

Pos: 22 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Gelenk-/Lupe nleuchte Wartu ng und Pflege Teil 2/2 @ 5\mod_14 54080947980_24 2.docx @ 297 23 @ @ 1

Lampa jest wyposażona w wysoko wydajne moduły LED o średniej żywotności wynoszącej ok. 50.000 godzin. Lampę należy przesłać, gdy jeden lub więcej modułów LED przestanie działać, gdyż przy montażu należy umieścić specjalne folie przewodzące ciepło i wymiana modułów LED musi nastąpić w strefach EPA (Electrostatic Protected Area).

Pos: 23 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lageru ng @ 0\mod_14 07482805973_24 2.docx @ 206 7 @ @ 1

5. Przechowywanie

Pos: 24 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät an einem trockenen und sta ubfreien Ort la gern. @ 2\mod_ 1431005592477 _242.docx @ 2264 3 @ @ 1

Urządzenie należy przechowywać w suchym miejscu pozbawionym kurzu.

Pos: 25 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lagerung/ Lagerung alle FINO- Leuchten Teil 2/ 2 bzw. Teil 2/3 @ 5\mod_145 1478544538_242 .docx @ 28913 @ @ 1

Temperatura składowania: od +5 do + 40 °C.

Pos: 26 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät bei längere m Nichtgebrauc h vom Netz nehme n. @ 5\mod_ 1451478668621_ 242.docx @ 2 8925 @ @ 1

Gdy urządzenie nie jest długo używane, wówczas należy odłączyć je od prądu.

Pos: 27 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Tech nische Daten @ 0\mo d_140749248 3002_242.docx @ 2129 @ @ 1

6. Dane techniczne

Pos: 28 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Technische Daten/Technische Da ten FINO LED-Lupenleuchte @ 6\mod_145459 5638879_242.do cx @ 30790 @ @ 1

6.1 Wersja krótka ø głowicy świetlnej: 167 mm; ø soczewki: 120 mm; długość elastycznego ramienia: 360 mm; 100-240 V, 50/60 Hz; pobór mocy 8 W; współczynnik oddawania barw: Ra 85; temperatura barwowa: 5000 K; natężenie oświetlenia w zależności od odległości pomiarowej 1000-4800 lx; kabel sieciowy 2,0 m.

6.2 Wersja długa ø głowicy świetlnej: 167 mm; ø soczewki: 120 mm; długość elastycznego ramienia: 510 mm; 100-240 V, 50/60 Hz; pobór mocy 8 W; współczynnik oddawania barw: Ra 85; temperatura barwowa: 5000 K; natężenie oświetlenia w zależności od odległości pomiarowej 1000-4800 lx; kabel sieciowy 2,0 m.

Pos: 29 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lieferfo rmen @ 0\mo d_140749252114 5_242.docx @ 21 40 @ @ 1

GmbH

[email protected] · www.fino.com

· Mangelsfeld 18 · D-97708 Bad Bocklet · Tel. +49 97 08 90 94 20 · Fax +49 97 08 90 94 21

7. Formy dostawy

Pos: 30 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lieferformen/ Lieferformen FI NO LED-Lupenleu chte @ 6\mod_1 4545958034 29_242.docx @ 30 803 @ @ 1

komplecie z żarówką; przykręcany kołnierz i przykrycie lupy z tworzywa sztucznego

Pos: 31 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Gewäh rleistung @ 0\mod _140749255 3499_242.docx @ 2151 @ @ 1

8. Gwarancja

Pos: 32 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistung alle Gebrau chsanweisunge n @ 0\mod_1 407482460335_2 42.docx @ 2032 @ @ 1

Zalecenia odnośnie zastosowania opierają się na naszych własnych doświadczeniach i badaniach i stanowią wyłącznie wytyczne. Użytkownik zobowiązany jest sprawdzić dostarczone przez nas produkty pod kątem przewidzianej metody i zastosowania. Nasze produkty są stale udoskonalane, dlatego zastrzegamy sobie prawo do zmian w konstrukcji i składzie. Oczywiście gwarantujemy doskonałą jakość naszych produktów.

Pos: 33 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Entsor gung gemäß der EG-Richtlinie 20 02/96/EG @ 0\mo d_14074926 89267_242.docx @ 2173 @ @ 1

9. Utylizacja zgodnie z dyrektywą UE 2002/96/EG

Pos: 34 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Entsorgung/ Entsorgung Ge räte @ 0\mod_1 407482398832_ 242.docx @ 20 21 @ @ 1

Pos: 35 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Re gistrierung snummer (1. Übe rschrift) @ 0\mod_ 1421399632939 _242.docx @ 17577 @ @ 1

9.1 Numer rejestracyjny

Pos: 36 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Registrie rungsnummer/W EEE-Reg.-Nr. @ 1\ mod_142502 0537502_242.docx @ 19923 @ @ 1

WEEE: DE 75542610

Pos: 38 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistungszusatz Gerä te - Haftung @ 3\mod_143928 6363649_242.do cx @ 25578 @ @ 1

Ważne!

Firma FINO GmbH stworzyła niniejszą instrukcję z zamiarem udzielenia wsparcia użytkownikowi podczas korzystania z urządzania oraz ułatwienia jego uruchomienia. FINO GmbH nie przejmuje odpowiedzialności za szkody wynikłe z użytkowania urządzenia w sposób niezgodny z przeznaczeniem lub ze zmian dokonanych na urządzeniu. Korzystanie z urządzenia w sposób niezgodny z przeznaczeniem skutkuje utratą gwarancji. Zgodnie ze swoją polityką FINO GmbH pracuje cały czas nad dalszym rozwojem produktów. FINO GmbH zastrzega sobie prawo do dokonania zmian lub ulepszeń w produktach opisanych w niniejszej dokumentacji lub w samej dokumentacji bez wcześniejszej zapowiedzi. FINO GmbH nie gwarantuje kompletności i poprawności treści niniejszego dokumentu.

=== Ende der Liste für Textmarke In halt ===

Page 10

5505

03/19

, Rev.-Nr.:

3,1

Gombnyomás/fényerőtompítás

1x 2x 3x 4x

12%-ra 50%-ra 100%-ra ki

FINO LED

nagyítólámpa komplett világító

Rövid változ

3 dpt 1 db. 85055

Hosszú változat

3 dpt 1 db. 85056

5 dpt 1 db. 85054

Tartozék

Asztalláb

1 db. 85057

Csíptető

1 db. 85058

FINO

LED

Magyar

Használati tájékoztatás

Ezt a készüléket tilos a

háztartási szemétbe

helyezni! Kérjük, forduljon

a gyártóhoz vagy a

kereskedőhöz!

-nagyítólámpa

85054/85055/85056

Pos: 1 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anwen dungsbereiche (1. Übe rschrift) @ 0\ mod_14074 82241013_215.docx @ 2008 @ 1 @ 1

1. Alkalmazási területek

Pos: 2 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Anwendungsbe reiche/Anwen dungsbereiche FI NO LED-Lupenleuc hte @ 6\mod_1 4545915623 94_215.docx @ 30 742 @ @ 1

Minőségi üveglencsével és 21 gyűrűszerűen elrendezett fénydiódával a munkahely árnyékmentes megvilágítása érdekében.

Pos: 3 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Gefah renhinweise @ 0\mo d_14074825 58169_215.docx @ 2044 @ @ 1

2. Veszélyútmutató

Pos: 4 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Wartung DT&SHOP ode r Fachwerkstat t - Haftungsauschl uss @ 1\mod_ 1424965465315_ 215.docx @ 1985 5 @ @ 1

A terméken a javításokat a DT&SHOP vagy hivatalos műhely kell elvégezze. Az önkényesen végrehajtott javítások miatti károkért az alkalmazó a felelős. A készülékre korlátlanul érvényesek a DT&SHOP garanciája és szállítási feltételei.

A lámpa csak száraz belső helyiségekben üzemeltethető (védelem módja IP20). A lencsét érő közvetlen napsugárzás kerülendő. Égésveszély gyűjtőlencseeffektus miatt. Használaton kívül a lencsét le kell takarni. A lámpát tilos diffúzorburkolat nélkül üzemeltetni. Kerülendő a gyakori beés kikapcsolás rövid időn belül, mivel ez csökkenti a lámpa élettartamát.

Pos: 6 /FINO-Gebrauchsanweisungen/ Geräte/Leuch ten/Gefahrenhinwe ise/Gefahrenhinwe ise Teil 3/3 F INO LED-Gelenk -/Lupenleuchte @ 5\ mod_14540 76787361_215.do cx @ 29682 @ @ 1

Felnyitás előtt a lámpákat mindig le kell választani a hálózatról.

Pos: 7 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschrift Anleitu ng @ 0\mod_14 07482739127_2 15.docx @ 2055 @ @ 1

3. Használati utasítás

Pos: 8 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Überschrifte n FINO-GAs/Übe rschriften 2. Ebe ne/Überschrift Installation (1. Übe rschrift) @ 5\m od_1451474146 291_215.docx @ 28638 @ @ 1

3.1 Telepítés

Pos: 9 /FINO-Gebrauchsanweisungen/ Allgemeine Modu le/Anleitung/A nleitung Tran sportschäden @ 1\mod_14249650 38632_215.docx @ 19807 @ @ 1

Üzembe helyezés előtt az árucikket meg kell vizsgálni, hogy nincsenek-e szállítási sérülések. A szállítás alatti károsodást haladéktalanul reklamálni kell a szállítónál.

Pos: 10 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 2/8 bzw. 2/ 7 @ 5\mod_145147 4353841_215.d ocx @ 28650 @ @ 1

A lámpát úgy kell rögzíteni, hogy a munkahely maximális megvilágítása biztosított legyen.

Pos: 11 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Hinwe is: @ 0\mod_142 2373285128_21 5.docx @ 184 49 @ @ 1

Útmutató:

Pos: 12 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 3/7 bzw. 3/ 8 @ 5\mod_145147 4522150_215.d ocx @ 28662 @ @ 1

A hosszú lámpakar miatt nagy erők lépnek fel, amelyeket ellensúlyozni kell.

Pos: 13 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO Arbeitsplatzleuch te + FINO LED-Gelenk -/Lupenleuch te Installatio n 4/8 bzw. 4/6 @ 5\ mod_145147 5759524_215.docx @ 28722 @ @ 1

Három rögzítési lehetőség áll rendelkezésre:

Pos: 14 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-Lupe nleuchte Inst. Te il 5/8 bzw. Teil 5/ 7 @ 5\mod_145 1475877522_21 5.docx @ 2873 4 @ @ 1

1) A lámpa csavaros peremét össze kell kötni a munkafelülettel az erre szolgáló négy csavar segítségével. A csavarokat közvetlenül a munkafelületbe kell befúrni, és azok furatokat hagynak maguk után.

Pos: 15 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO -/ HIGHLIGHT Arbeitsplatzleuchte/ LED-Gelenk-/ Lupenleuchte Inst. Tei l 6/8 bzw. 6/ 7 @ 5\mod_145147 6029841_215.d ocx @ 28746 @ @ 1

2) A tartozékként kapott asztali csíptetők használata (cikkszám 85058): A csavaros peremet az asztali csíptetővel szállított négy csavarral össze kell kötni az asztali csíptetővel. Az asztali csíptetőt szilárdan fel kell csíptetni a munkafelületre. A munkafelület nem károsodik.

Pos: 16 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 7/8 @ 6\mod_ 1454592790735 _215.docx @ 3075 4 @ @ 1

3) A tartozékként kapott asztalláb (cikkszám:

85057) használata: A csavaros peremet a mellékelt csavarokkal össze kell kötni az asztallábbal. A munkafelület nem sérül meg.

Figyelem! A csavaros peremet tilos leszerelni! A csatlakozókábel a peremben

található üregen keresztül van átvezetve, és szétszerelés közben megsérül.

Pos: 17 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Installation Teil 8/8 @ 6\mod_ 1454592967208 _215.docx @ 3076 7 @ @ 1

Elektromos csatlakozás: A csatlakozás összeillesztése. A hálózati részt az eurodugasz számára engedélyezett hálózati aljzatba kell dugni.

Pos: 18 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Bedienung (Fol geüberschrift) @ 4\mod_1440766 213161_215.do cx @ 26539 @ @ 1

3.2 Üzemeltetés

Pos: 19 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Lupenleuchte Bedienung @ 6\mo d_145459399 5458_215.docx @ 30779 @ @ 2

A lámpa lengő mozgása fékezhető a két belső hatlapú csavar enyhe meghúzásával a csavaros perem nyakánál lévő rögzítésben.

A lámpát a nagyítólencsefej alján lévő nyomógombbal kell bekapcsolni. Három fényerősségfokozatban tompítható:

Pos: 20 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Wartung und Pflege @ 4\mod_1440682 596133_215.docx @ 26109 @ @ 1

4. Karbantartás és gondozás

Pos: 21 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO-Le uchten Wartung und Pflege (Te il 1/2 bzw. Teil 1/3) @ 5\mod_1451 478029407_ 215.docx @ 28878 @ @ 1

A lámpa száraz ruhával és kímélő tisztítószerrel tisztítható. Súrolószer alkalmazása tilos! A lámpa különösen érzékeny reflektorait csak száraz mikroszálas ruhával szabad tisztítani.

Pos: 22 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Anleitung/ Anleitung FINO L ED-Gelenk-/Lupe nleuchte Wartu ng und Pflege Teil 2/2 @ 5\mod_14 54080947980_21 5.docx @ 297 24 @ @ 1

A lámpa közepes (kb. 50 000 óra) élettartamú, nagyon hatékony LEDmodulokkal rendelkezik. Ha egy vagy több LED-modul kiesik, be kell küldeni a lámpát, mivel beszereléskor speciális hővezető fóliákat helyeztek be, és ezért a LEDmodulok cseréje EPA (elektrosztatikus kisüléstől védett) környezetben kell történjen.

Pos: 23 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lageru ng @ 0\mod_14 07482805973_21 5.docx @ 206 6 @ @ 1

5. Tarolás

Pos: 24 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät an einem trockenen und sta ubfreien Ort la gern. @ 2\mod_ 1431005592477 _215.docx @ 2264 2 @ @ 1

A készülék száraz és pormentes helyen tárolandó.

Pos: 25 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lagerung/ Lagerung alle FINO- Leuchten Teil 2/ 2 bzw. Teil 2/3 @ 5\mod_145 1478544538_215 .docx @ 28914 @ @ 1

Tárolási hőmérséklet: +5 - + 40 °C.

Pos: 26 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Lagerung/ Gerät bei längere m Nichtgebrauc h vom Netz nehme n. @ 5\mod_ 1451478668621_ 215.docx @ 2 8926 @ @ 1

Ha a készülék hosszabb ideig használaton kívül van, vegye le a hálózatról.

Pos: 27 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Tech nische Daten @ 0\mo d_140749248 3002_215.docx @ 2128 @ @ 1

6. Műszaki adatok

Pos: 28 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Technische Daten/Technische Da ten FINO LED-Lupenleuchte @ 6\mod_145459 5638879_215.do cx @ 30791 @ @ 1

6.1 Rövid változat Világítófej-ø 167 mm; lencse-ø 120 mm; hosszú hajlékony kar 360 mm; 100-240 V, 50/60 Hz; teljesítményfelvétel 8 W; színvisszaadási index Ra 85; színhőmérséklet 5000 K; fényerő mérési távolság szerint 1000-4800 lx; hálózati kábel 2,0 m.

6.2 Hosszú változat Világítófej-ø 167 mm; lencse-ø 120 mm; hosszú hajlékony kar 510 mm; 100-240 V, 50/60 Hz; teljesítményfelvétel 8 W; színvisszaadási index Ra 85; színhőmérséklet 5000 K; fényerő mérési távolság szerint 1000-4800 lx; hálózati kábel 2,0 m.

Pos: 29 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Lieferfo rmen @ 0\mo d_140749252114 5_215.docx @ 21 39 @ @ 1

7. Kiszerelések

Pos: 30 /FINO-Gebrauchsanweisungen/ Geräte/Leuc hten/Lieferformen/ Lieferformen FI NO LED-Lupenleu chte @ 6\mod_1 4545958034 29_215.docx @ 30 804 @ @ 1

közeggel; csavaros peremmel és műanyagból készült lencsefedéllel

Pos: 31 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Gewäh rleistung @ 0\mod _140749255 3499_215.docx @ 2150 @ @ 1

GmbH

[email protected] · www.fino.com

· Mangelsfeld 18 · D-97708 Bad Bocklet · Tel. +49 97 08 90 94 20 · Fax +49 97 08 90 94 21

8. Szavatosság

Pos: 32 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistung alle Gebrau chsanweisunge n @ 0\mod_1 407482460335_2 15.docx @ 2031 @ @ 1

A felhasználástechnikai ajánlásaink saját tapasztalatainkon, ill. kísérleteinken nyugszanak, és csupán útmutatóként szolgálnak. A felhasználó szaktudását kötelezi azonban termékeink rendeltetésszerű alkalmazása, valamint ellenőrzése. Termékeinket folyamatosan továbbfejlesztjük. Éppen ezért fenntartjuk magunknak a műszaki, ill. szerkezeti változtatások jogát. Természetesen szavatoljuk termékeink kifogástalan minőségét.

Pos: 33 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschrift Entsor gung gemäß der EG-Richtlinie 20 02/96/EG @ 0\mo d_14074926 89267_215.docx @ 2172 @ @ 1

9. Hulladékba helyezés a 2002/96/EG EG-irányelv szerint

Pos: 34 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Entsorgung/ Entsorgung Ge räte @ 0\mod_1 407482398832_ 215.docx @ 20 20 @ @ 1

Pos: 35 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Überschrif ten FINO-GAs/Übe rschriften 2. E bene/Überschrift Re gistrierung snummer (1. Übe rschrift) @ 0\mod_ 1421399632939 _215.docx @ 17576 @ @ 1

9.1 Regisztrálási szám

Pos: 36 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Registrie rungsnummer/W EEE-Reg.-Nr. @ 1\ mod_142502 0537502_215.docx @ 19922 @ @ 1

WEEE-Reg.-sz. DE 75542610

Pos: 38 /FINO-Gebrauchsanweisungen/ Allgemeine Mod ule/Gewährlei stung/Gewäh rleistungszusatz Gerä te - Haftung @ 3\mod_143928 6363649_215.do cx @ 25577 @ @ 1

Fontos!

A FINO GmbH ezt az utasítást azzal a szándékkal fejlesztette ki, hogy a felhasználót a készülék használatakor támogassa, illetve a készülék üzembe helyezését és használatát egyszerűbbé tegye. A FINO GmbH nem vállal felelősséget olyan károkért, amelyek szakszerűtlen használatra vagy magának a készüléknek a megváltoztatására vezethetők vissza. A készülék eltérő célra való használata a garancia elvesztését eredményezi. A FINO GmbH politikájának megfelelően állandóan továbbfejleszti termékeit. A FINO GmbH fenntartja az előzetes értesítés nélküli változtatások és javítások jogát az ebben a dokumentációban leírt termékekre vagy magára a dokumentumra vonatkozóan. A FINO GmbH nem vállal felelősséget ezen dokumentum tartalmának teljességéért és helyességéért.

=== Ende der Liste für Textmarke In halt ===
