Page 1

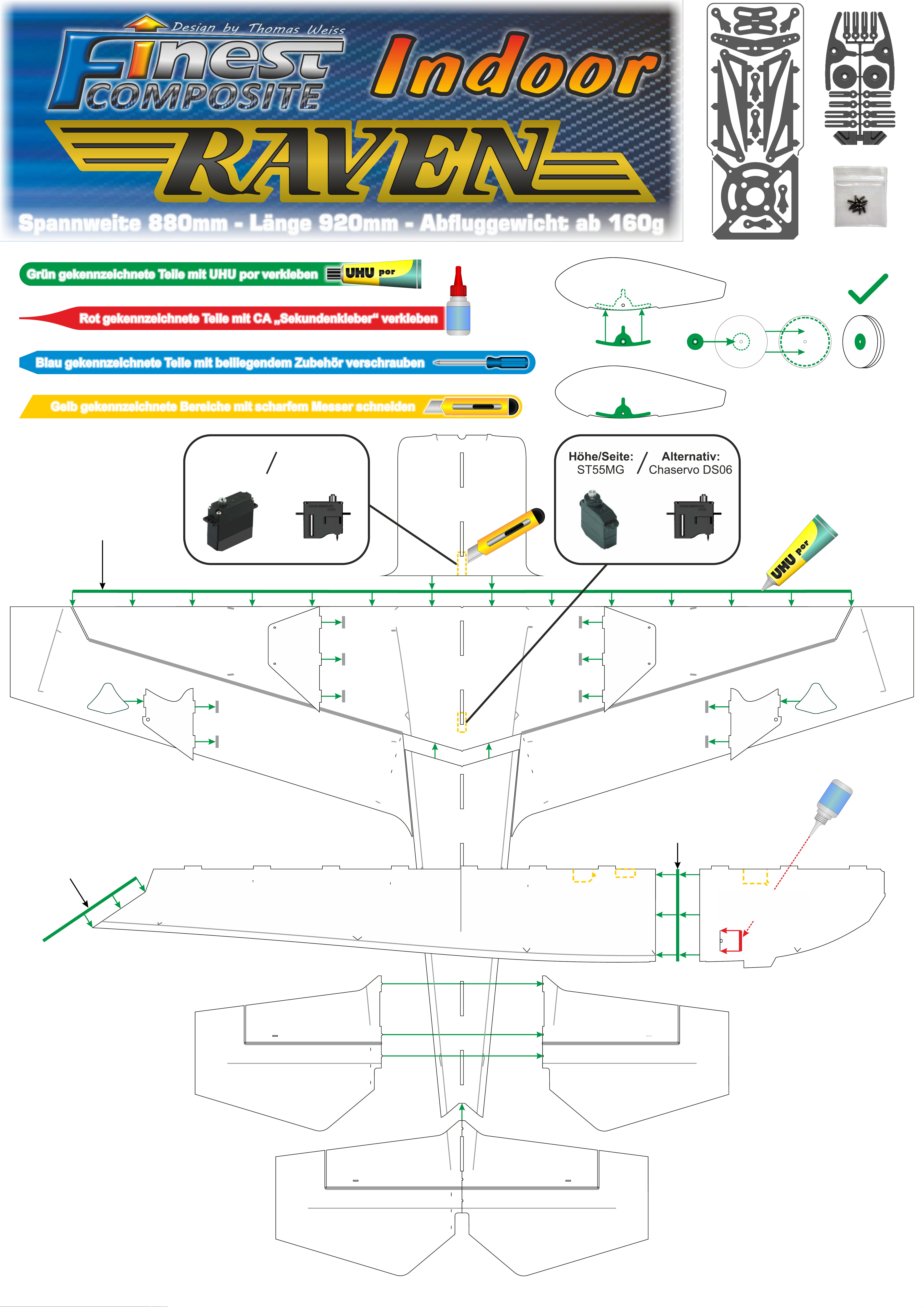

Spannweite 880mm - Länge 920mm - Abuggewicht ab 160g
Grün gekennzeichnete Teile mit UHU por verkleben
Rot gekennzeichnete Teile mit CA „Sekundenkleber“ verkleben
Blau gekennzeichnete Teile mit beiliegendem Zubehör verschrauben
Gelb gekennzeichnete Bereiche mit scharfem Messer schneiden
CA

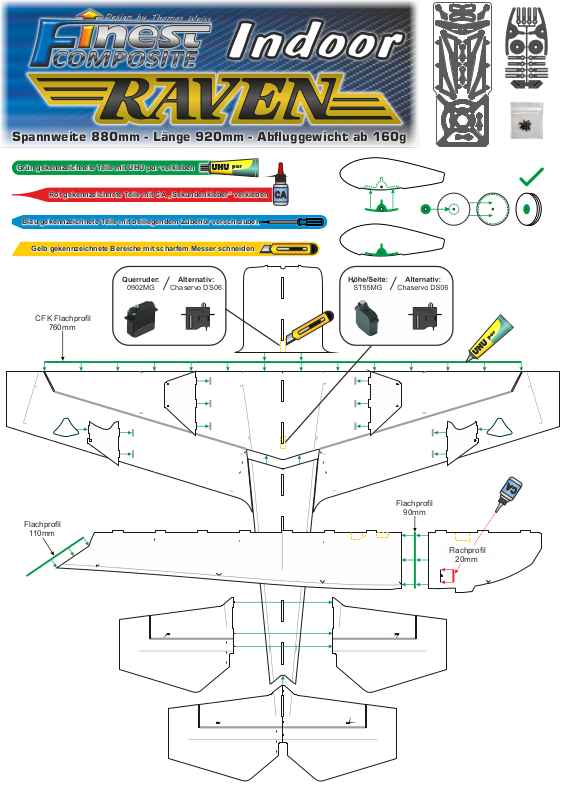

CFK Flachprofil
760mm
Querruder:
0902MG
Alternativ:
Chaservo DS06
Flachprofil
110mm
A
C
Flachprofil
90mm
Flachprofil
20mm
Page 2

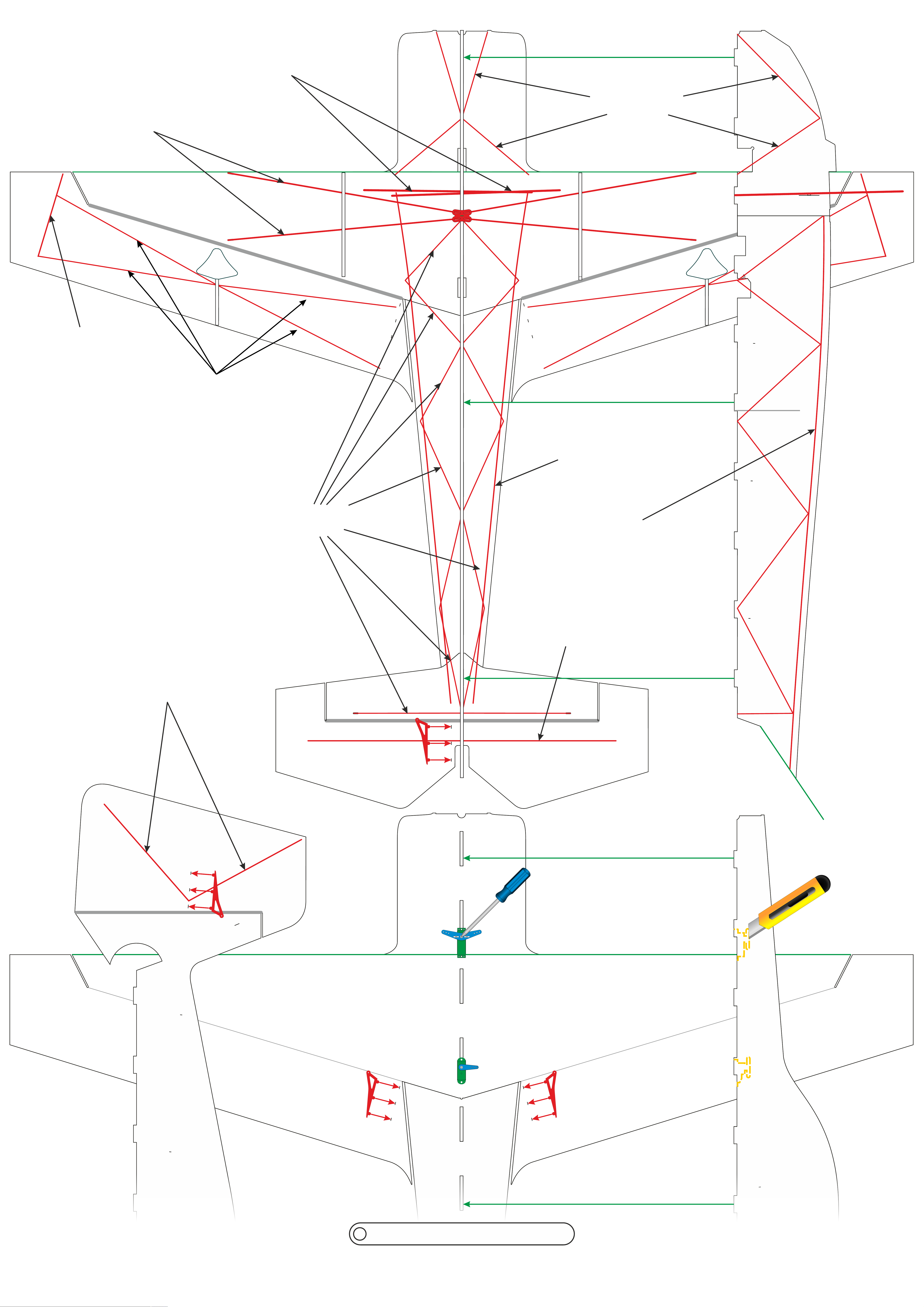

CFK Rundstab 230x2mm
CFK Rundstab 250x1,5mm
CFK Rundstab
120x1mm
CFK Vierkant
85x1,2x0,8mm
CFK Rundstab 185x1mm
CFK Vierkant
CFK Rundstab
120x1mm
500x1,2x0,8mm
CFK Vierkant
540x1,2x0,8mm
CFK Vierkant
125x1,2x0,8mm
CFK Vierkant
300x1,2x0,8mm
c
Copyright by Finest Composite
Page 3
CFK Vierkant
CFK Rundstab
CFK Rundstab
CFK Rundstab 160x1mm
125x1,2x0,8mm
480x1mm
145x1,5mm
CFK Rundstab
460x1mm
A

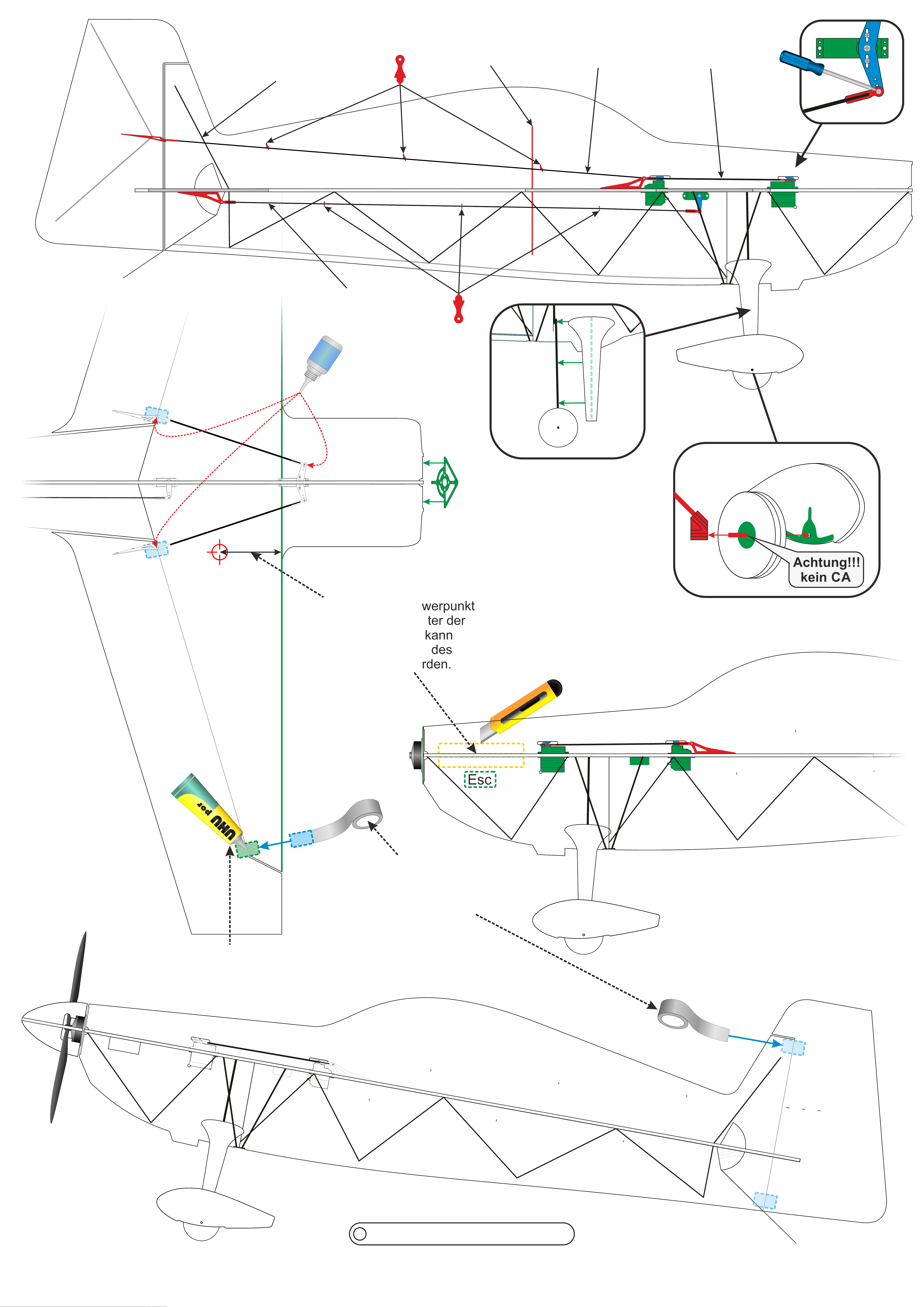

Schraubengewinde
C
mit Sekundenkleber
gegen herausdrehen
sichern.
55-60mm
Achtung!!!
kein CA
der optimale Schwerpunkt
liegt mm hinter der 55-60
Nasenleiste, und kann
durch die Position des
Akkus justiert werden.
Esc
um dem Einreißen der Ruderscharniere
vorzubeugen, sollten diese mit einem streifen
Tesa oder Leukoflex am Anfang und Ende
des Scharnieres verstärkt werden.
Um eine optimale Haftung zu gewährleisten,
sollte unter das Scharnierband
etwas UHU por gegeben werden.
c
Copyright by Finest Composite
Page 4
Sicherheitshinweise:
Achtung! Dies ist kein Spielflugzeug, sondern ein ferngesteuertes Flugmodell, das verantwortungsvolles
Handeln des Piloten erfordert. Der Aufbau und Betrieb dieses Modells setzt technisches Verständnis und
handwerkliches Geschick voraus. Beachten Sie unbedingt die Sicherheitsbestimmungen der für den
Aufbau erforderlichen RC Komponenten und seien Sie sich jederzeit der Gefahren, die von drehenden
Luftschrauben oder versehentlich kurzgeschlossenen Akkus ausgehen können, bewusst.
Haftungsausschluss:
Auf eine sinnvolle Auswahl der RC Komponenten, deren ordnungsgemäße Verwendung in
Zusammenhang mit unserem Bausatz und letzendlich den Flugbetrieb des Modells, haben wir natürlich
keinen Einfluss, deshalb können wir für eventuelle Personen- oder Sachschäden im Zusammenhang
mit unseren Produkten keine Haftung übernehmen oder Schadensersatz leisten.
Gewährleistung:
Wir garantieren, dass dieser Bausatz vollständig und ohne Beschädigungen verpackt wurde.
Bevor Sie mit dem Aufbau des Modells beginnen, überprüfen Sie den Bausatz auf eventuelle
Transportschäden. Sollten Sie Beschädigungen oder Mängel feststellen, reklamieren sie diese
bitte umgehend. Teilweise aufgebaute Modelle sind vom Umtausch ausgeschlossen.
Allgemeine Hinweise zum Bausatz:
Machen Sie sich vor Baubeginn mit der kompletten Anleitung vertraut und halten Sie sich an die
Reihenfolge der einzelnen Bauabschnitte. Neben hochwertigen Servos ist ein verzugsfreier Aufbau die
Grundvoraussetzung für gute Flugeigenschaften. Die Platzierung des Quer und Seitenruderservos sollte
nach dieser Anleitung vorgenommen werden und vor dem Verkleben des Rumpfoberteils erfolgen.
Um einen problemlosen und schnellen Aufbau zu gewährleisten, sollten alle zum Betrieb erforderlichen
RC Komponenten vor dem Einbau auf einwandfreie Funktion geprüft worden und die Servohebel in
Neutralstellung montiert sein.
Bausatzinhalt:
Neben dieser Bauanleitung sind folgende Teile Bestandteil des Bausatzes:
1x Flexi Foam Teilesatz
1x GFK Frästeilesatz
1x Fahrwerksset Kunststoff / CFK Rundstab 2mm
8x Ruderanlenkungen Kunststoff
10x Minischraube M1,2x3mm
1x CFK Stangenset fertig abgelängt,
bestehend aus 1mm Rundstangen,
1,5mm Rundstangen, 1,2x0,8mm Vierkant
und 3x0,5mm Flachprofilen
Technische Änderungen vorbehalten.
