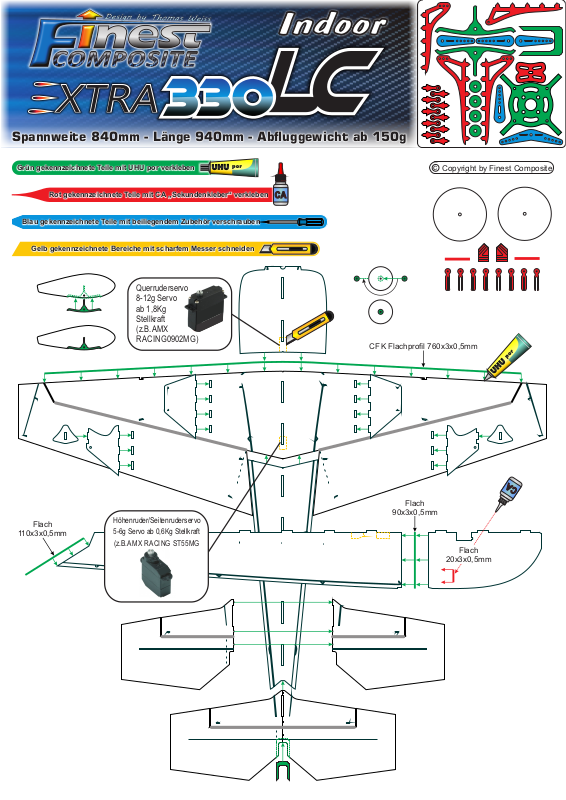

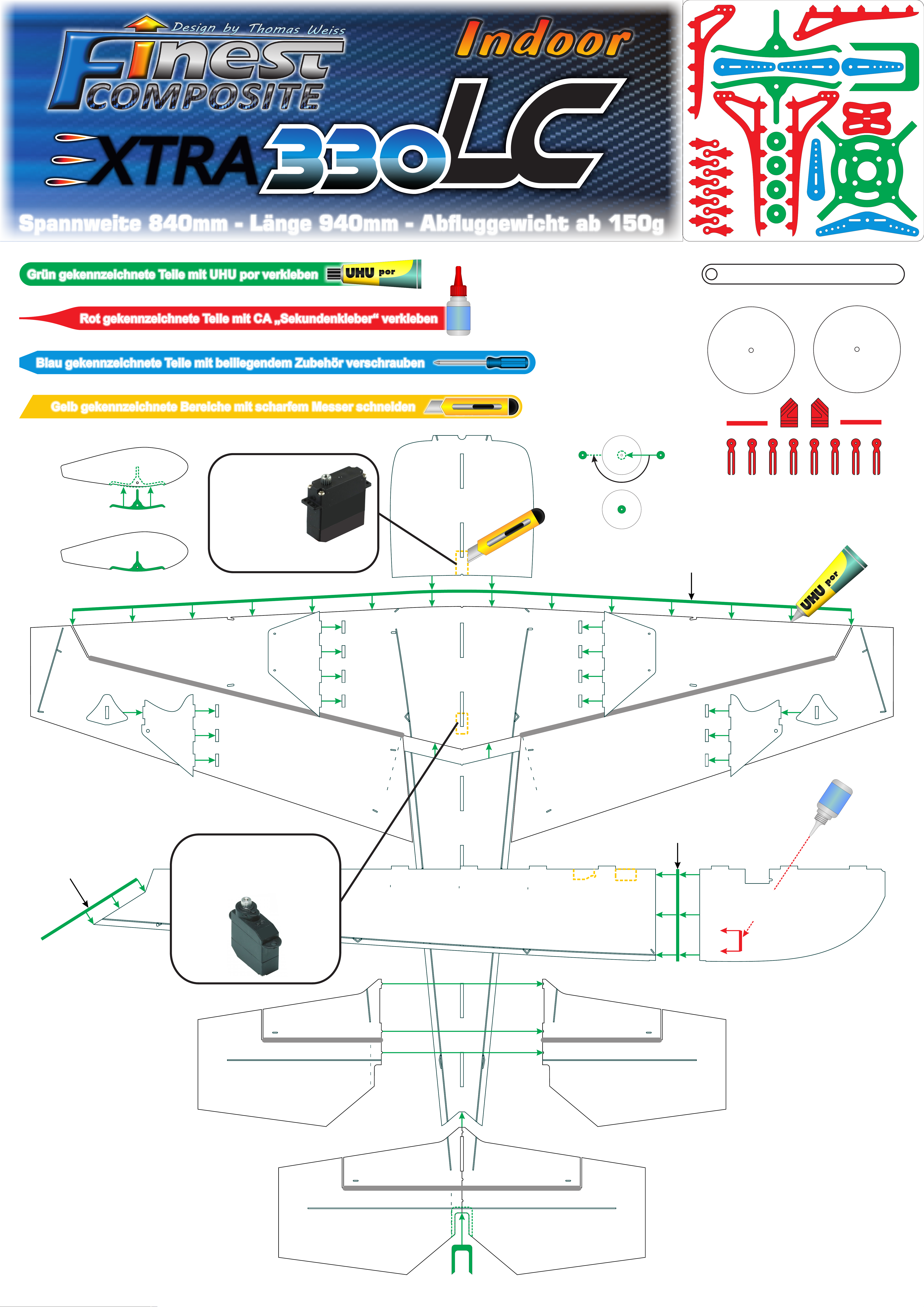

Page 1
XTRAXTRA
Spannweite 840mm - Länge 940mm - Abuggewicht ab 150g
Grün gekennzeichnete Teile mit UHU por verkleben
Rot gekennzeichnete Teile mit CA „Sekundenkleber“ verkleben
Blau gekennzeichnete Teile mit beiliegendem Zubehör verschrauben
CA
c
Copyright by Finest Composite
Gelb gekennzeichnete Bereiche mit scharfem Messer schneiden
Querruderservo
8-12g Servo
ab 1,8Kg
Stellkraft
(z.B.AMX
RACING0902MG)
CFK Flachprofil 760x3x0,5mm
Flach
110x3x0,5mm
A
C
Flach
90x3x0,5mm
Höhenruder/Seitenruderservo
5-6g Servo ab 0,6Kg Stellkraft
(z.B.AMX RACING ST55MG
Flach
20x3x0,5mm

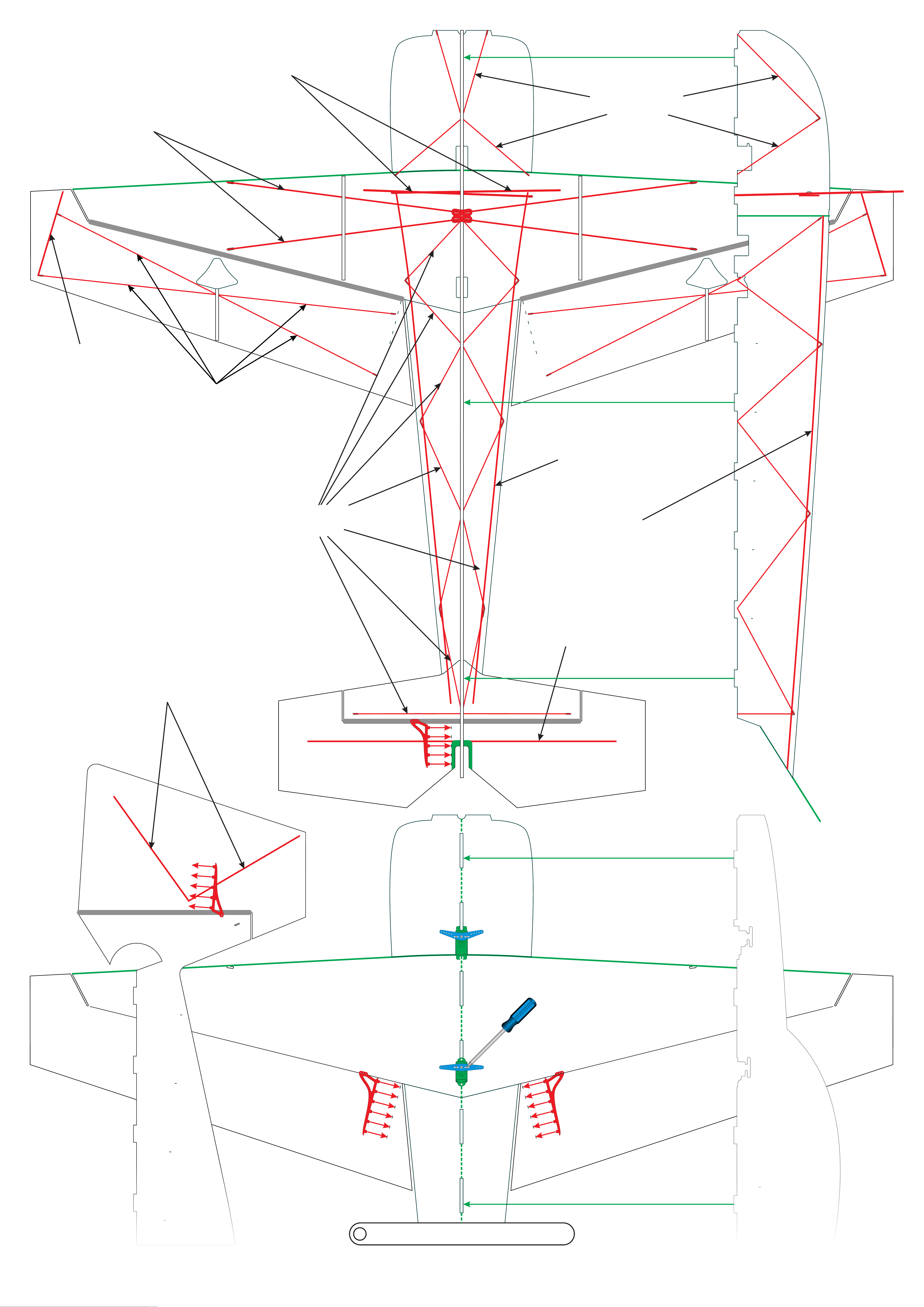

Page 2
CFK Rundstab 230x2mm
CFK Rundstab 250x1,5mm
CFK Rundstab
120x1mm
CFK Vierkant
85x1,2x0,8mm
CFK Rundstab 185x1mm
CFK Vierkant
500x1,2x0,8mm
CFK Rundstab
120x1mm
CFK Vierkant
540x1,2x0,8mm
CFK Vierkant
125x1,2x0,8mm
CFK Vierkant
300x1,2x0,8mm
c
Copyright by Finest Composite

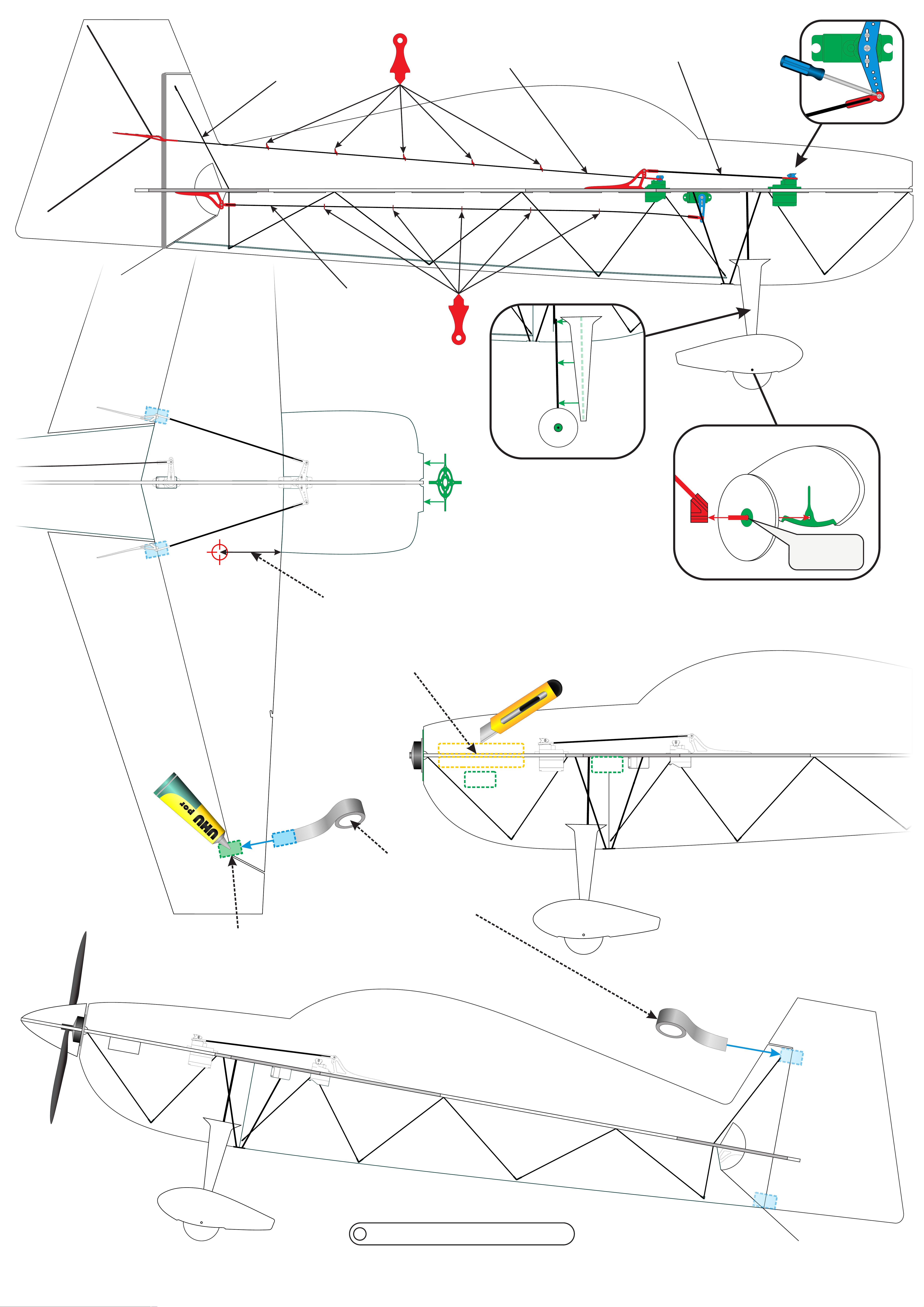

Page 3
CFK Rundstab 160x1mm
CFK Rundstab
CFK Rundstab 145x1,5mm
480x1mm
CFK Rundstab
460x1mm
55-60mm
Achtung!!!
kein CA
der optimale Schwerpunkt
liegt mm hinter der 55-60
Nasenleiste, und kann
durch die Position des
Akkus justiert werden.
Esc
um dem Einreißen der Ruderscharniere
Rec
vorzubeugen, sollten diese mit einem streifen
Tesa oder Leukoflex am Anfang und Ende
des Scharnieres verstärkt werden.
Um eine optimale Haftung zu gewährleisten,
sollte unter das Scharnierband
etwas UHU por gegeben werden.
c
Copyright by Finest Composite
Page 4
Sicherheitshinweise:
Achtung! Dies ist kein Spielflugzeug, sondern ein ferngesteuertes Flugmodell, das verantwortungsvolles
Handeln des Piloten erfordert. Der Aufbau und Betrieb dieses Modells setzt technisches Verständnis und
handwerkliches Geschick voraus. Beachten Sie unbedingt die Sicherheitsbestimmungen der für den
Aufbau erforderlichen RC Komponenten und seien Sie sich jederzeit der Gefahren, die von drehenden
Luftschrauben oder versehentlich kurzgeschlossenen Akkus ausgehen können, bewusst.
Haftungsausschluss:
Auf eine sinnvolle Auswahl der RC Komponenten, deren ordnungsgemäße Verwendung in
Zusammenhang mit unserem Bausatz und letzendlich den Flugbetrieb des Modells, haben wir natürlich
keinen Einfluss, deshalb können wir für eventuelle Personen- oder Sachschäden im Zusammenhang
mit unseren Produkten keine Haftung übernehmen oder Schadensersatz leisten.
Gewährleistung:
Wir garantieren, dass dieser Bausatz vollständig und ohne Beschädigungen verpackt wurde.
Bevor Sie mit dem Aufbau des Modells beginnen, überprüfen Sie den Bausatz auf eventuelle
Transportschäden. Sollten Sie Beschädigungen oder Mängel feststellen, reklamieren sie diese
bitte umgehend. Teilweise aufgebaute Modelle sind vom Umtausch ausgeschlossen.
Allgemeine Hinweise zum Bausatz:
Machen Sie sich vor Baubeginn mit der kompletten Anleitung vertraut und halten Sie sich an die
Reihenfolge der einzelnen Bauabschnitte. Neben hochwertigen Servos ist ein verzugsfreier Aufbau die
Grundvoraussetzung für gute Flugeigenschaften. Die Platzierung des Quer und Seitenruderservos sollte
nach dieser Anleitung vorgenommen werden und vor dem Verkleben des Rumpfoberteils erfolgen.
Um einen problemlosen und schnellen Aufbau zu gewährleisten, sollten alle zum Betrieb erforderlichen
RC Komponenten vor dem Einbau auf einwandfreie Funktion geprüft worden und die Servohebel in
Neutralstellung montiert sein.
Bausatzinhalt:
Neben dieser Bauanleitung sind folgende Teile Bestandteil des Bausatzes:
1x Flexi Foam Teilesatz
1x GFK Frästeilesatz
1x Fahrwerksset Kunststoff / CFK Rundstab 2mm
8x Ruderanlenkungen Kunststoff
12x Minischraube M1,2x3mm
1x CFK Stangenset fertig abgelängt,
bestehend aus 1mm Rundstangen,
1,5mm Rundstangen, 1,2x0,8mm Vierkant
und 3x0,5mm Flachprofilen
Technische Änderungen vorbehalten.
c
Copyright by Finest Composite
