产品使用说明

产品安装

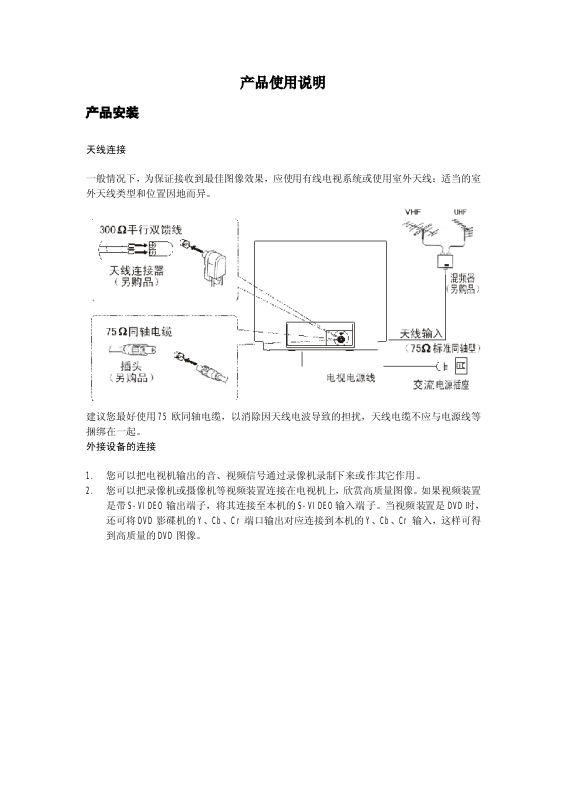

天线连接

一般情况下，为保证接收到最佳图像效果，应使用有线电视系统或使用室外天线：适当的室

外天线类型和位置因地而异。

建议您最好使用 75 欧同轴电缆，以消除因天线电波导致的担扰，天线电缆不应与电源线等
捆绑在一起。

外接设备的连接

1. 您可以把电视机输出的音、视频信号通过录像机录制下来或作其它作用。

2. 您可以把录像机或摄像机等视频装置连接在电视机上，欣赏高质量图像。如果视频装置

是带 S-VIDEO 输出端子，将其连接至本机的 S-VIDEO 输入端子。当视频装置是 DVD时，
还可将 DVD 影碟机的 Y、Cb、Cr端口输出对应连接到本机的 Y、Cb、Cr 输入，这样可得

到高质量的 DVD 图像。

注意：

1. S-VIDEO 与 VIDIO 不能同时使用，请勿同时连接这两端子

2. 侧置 AV IN 端子和后置 AV IN 端子共用，不能同时输入信号

3. 在进行 DVD 视频播放时，根据播放设备相应的接到隔行色差或逐行色差视频信号端上
