Page 1
94.54.1
094.06
94.04
4

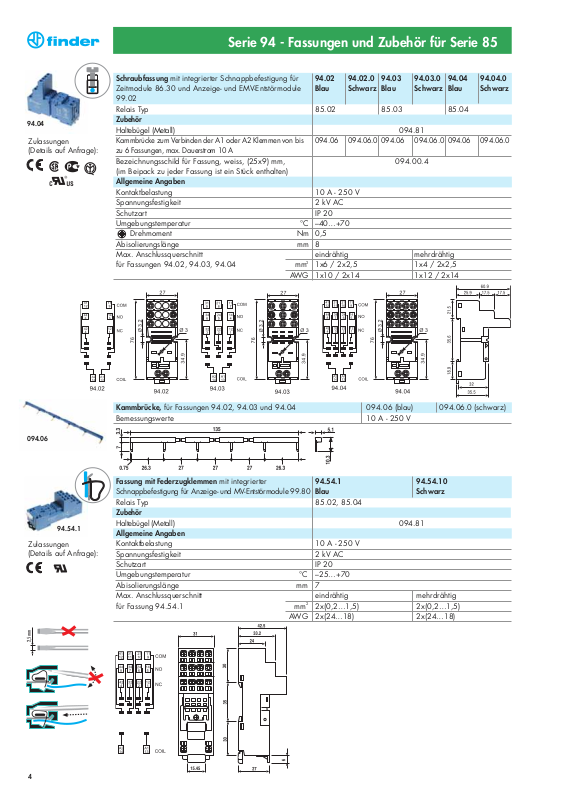

Serie 94 - Fassungen und Zubehör für Serie 85
Zulassungen
(Details auf Anfrage):
Schraubfassung mit integrierter Schnappbefestigung für 94.02 94.02.0 94.03 94.03.0 94.04 94.04.0
Zeitmodule 86.30 und Anzeige- und EMV-Entstörmodule Blau Schwarz Blau Schwarz Blau Schwarz
99.02
Relais Typ 85.02 85.03 85.04
Zubehör
Haltebügel (Metall)
094.81
Kammbrücke zum Verbinden der A1 oder A2 Klemmen von bis
094.06 094.06.0 094.06 094.06.0 094.06 094.06.0
zu 6 Fassungen, max. Dauerstrom 10 A
Bezeichnungsschild für Fassung, weiss, (25x9) mm, 094.00.4
(im Beipack zu jeder Fassung ist ein Stück enthalten)
Allgemeine Angaben
Kontaktbelastung 10 A - 250 V
Spannungsfestigkeit 2 kV AC
Schutzart IP 20
Umgebungstemperatur °C –40…+70
Drehmoment Nm 0,5
Abisolierungslänge mm 8
Max. Anschlussquerschnitt eindrähtig mehrdrähtig
für Fassungen 94.02, 94.03, 94.04 mm21x6 / 2x2,5 1x4 / 2x2,5
AWG 1x10 / 2x14 1x12 / 2x14
Kammbrücke, für Fassungen 94.02, 94.03 und 94.04 094.06 (blau) 094.06.0 (schwarz)
Bemessungswerte 10 A - 250 V
Fassung mit Federzugklemmen mit integrierter 94.54.1 94.54.10
Schnappbefestigung für Anzeige- und MV-Entstörmodule 99.80 Blau Schwarz
Relais Typ 85.02, 85.04
Zubehör
Haltebügel (Metall)
094.81
Allgemeine Angaben
Kontaktbelastung 10 A - 250 V
Spannungsfestigkeit 2 kV AC
Schutzart IP 20
Umgebungstemperatur °C –25…+70
Abisolierungslänge mm 7
Max. Anschlussquerschnitt eindrähtig mehrdrähtig
für Fassung 94.54.1 mm22x(0,2…1,5) 2x(0,2…1,5)
AWG 2x(24…18) 2x(24…18)
Zulassungen
(Details auf Anfrage):
Page 2
94.82
94.74
5
Serie 94 - Fassungen und Zubehör für Serie 85
Schraubfassung mit integrierter Schnappbefestigung 94.72 94.72.0 94.73 94.73.0 94.74 94.74.0
für Anzeige- und EMV-Entstörmodule 99.01 Blau Schwarz Blau Schwarz Blau Schwarz
Zeitrelais Typ 85.02 85.03 85.02, 85.04
Zubehör
Haltebügel (Metall) 094.81
Schraubfassung, nur 23 mm breit mit integrierter Schnappbefestigung
94.82 (Blau) 94.82.0 (Schwarz)
Zeitrelais Typ 85.02 85.02
Zubehör
Haltebügel (Metall) 094.81
Allgemeine Angaben
Kontaktbelastung 10 A - 250 V
Spannungsfestigkeit 2 kV AC
Schutzart IP 20
Umgebungstemperatur °C –40…+70
Drehmoment Nm 0,5
Abisolierugslänge mm 8 (94.72, 94.73, 94.74); 9 (94.82)
Max. Anschlussquerschnitt eindrähtig mehrdrähtig
für Fassungen 94.72, 94.73, 94.74 mm21x2.5 / 2x1,5 1x2,5 / 2x1,5
und 94.82 AWG 1x14 / 2x16 1x14 / 2x16
Zulassungen
(Details auf Anfrage):
Zulassungen
(Details auf Anfrage):
94.82
94.72
94.73 94.74
Page 3
94.84.3
94.84.2
094.06
94.84.2
94.84.3
Serie 94 - Fassungen und Zubehör für Serie 85
6
Zulassungen
(Details auf Anfrage):
Schraubfassung mit integrierter Schnappbefestigung 94.82.3 94.82.30 94.84.3 94.84.30
für Anzeige- undEMV-Entstörmodule 99.80 Blau Schwarz Blau Schwarz
Zeitrelais Typ 85.02 85.02, 85.04
Zubehör
Haltebügel (Metall)
094.81
Kammbrücke zum Verbinden der A1 oder A2 Klemmen von bis
094.06 094.06.0 094.06 094.06.0
zu 6 Fassungen, max. Dauerstrom10 A - 250 V
Bezeichnungsschild für Schraubfassung, weiss,(15x7) mm, 094.80.2
(im Beipack zu jeder Fassung ist 1 Stuck enthalten)
Schraubfassung mit integrierter Schnappbefestigung 94.84.2 94.84.20
für Anzeige- undEMV-Entstörmodule 99.80 Blau Schwarz
Zeitrelais Typ 85.02, 85.04
Zubehör
Haltebügel (Metall)
094.81
Kammbrücke zum Verbinden der A1 oder A2 Klemmen von bis
094.06 094.06.0
zu 6 Fassungen, max. Dauerstrom10 A - 250 V
Bezeichnungsschild für Schraubfassung, weiss,(15x7) mm, 094.80.2
(im Beipack zu jeder Fassung ist 1 Stuck enthalten)
Allgemeine Angaben
Kontaktbelastung 10 A - 250 V
Spannungsfestigkeit 2 kV AC
Schutzart IP 20
Umgebungstemperatur °C –40…+70
Drehmoment Nm 0,5
Abisolierungslänge mm 7
Max. Anschlussquerschnitt für eindrähtig mehrdrähtig
Fassungen 94.82.3, 94.84.3 und 94.84.2 mm21x6 / 2x2,5 1x4 / 2x2,5
AWG 1x10 / 2x14 1x12 / 2x14
Zulassungen
(Details auf Anfrage):
Kammbrücke, für Fassungen 94.82.3, 94.84.3 und 94.84.2 094.06 (blau) 094.06.0 (schwarz)
Bemessungswerte 10 A - 250 V
Page 4
094.06
94.94.3
Zulassungen
(Details auf Anfrage):
Serie 94 - Fassungen und Zubehör für Serie 85
Schraubfassung Kontakt- und Spulenanschlüsse an 94.92.3 94.92.30 94.94.3 94.94.30
gegenüberliegenden Seiten, mit integrierter Schnappbefestigung
Blau Schwarz Blau Schwarz
für Anzeige- und EMV-Entstormodule 99.80
Zeitrelais Typ 85.02 85.02, 85.04
Zubehör
Haltebügel (Metall)
094.81
Kammbrücke zum Verbinden der A1 oder A2 Klemmen von bis
094.06 094.06.0 094.06 094.06.0
zu 6 Fassungen, max. Dauerstrom10 A - 250 V
Bezeichnungsschild 094.80.2
Allgemeine Angaben
Kontaktbelastung 10 A - 250 V
Spannungsfestigkeit 2 kV AC
Schutzart IP 20
Umgebungstemperatur °C –25…+70
Drehmoment Nm 0,5
Abisolierungslänge mm 8
Max. Anschlussquerschnitt eindrähtig mehrdrähtig
für Fassungen 94.92.3 und 94.94.3 mm21x6 / 2x2.5 1x4 / 2x2,5
AWG 1x10 / 2x14 1x12 / 2x14
7
Kammbrücke, für Fassungen 94.92.3 und 94.94.3 094.06 (blau) 094.06.0 (schwarz)
Bemessungswerte 10 A - 250 V
