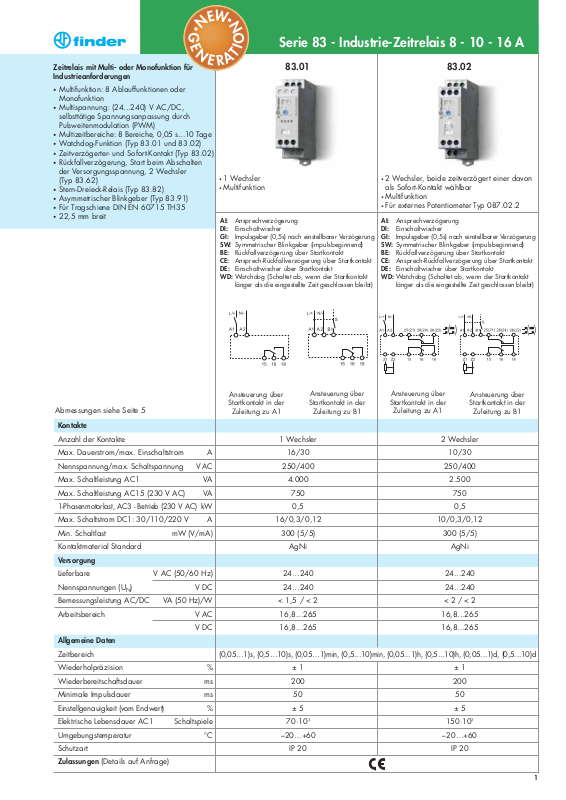

Page 1

83.01 83.02

1 Wechsler 2 Wechsler

16/30 10/30

250/400 250/400

4.000 2.500 750 750

0,5 0,5

16/0,3/0,12 10/0,3/0,12

300 (5/5) 300 (5/5)

AgNi AgNi

24…240 24...240 24…240 24...240

< 1,5 / < 2 < 2 / < 2

16,8...265 16,8...265 16,8...265 16,8...265

(0,05…1)s, (0,5…10)s, (0,05…1)min, (0,5...10)min, (0,05...1)h, (0,5...10)h, (0,05...1)d, (0,5...10)d

± 1 ± 1

200 200

50 50

± 5 ± 5

70·10

150·10

–20…+60 –20…+60

IP 20 IP 20

Ansteuerung über

Startkontakt in der

Zuleitung zu A1

• 2 Wechsler, beide zeitverzögert einer davon

als Sofort-Kontakt wählbar

• Multifunktion

• Für externes Potentiometer Typ 087.02.2

• 1 Wechsler

• Multifunktion

AI: Ansprechverzögerung DI: Einschaltwischer GI: Impulsgeber (0,5s) nach einstellbarer Verzögerung SW: Symmetrischer Blinkgeber (impulsbeginnend) BE: Rückfallverzögerung über Startkontakt CE: Ansprech-Rückfallverzögerung über Startkontakt DE: Einschaltwischer über Startkontakt WD: Watchdog (Schaltet ab, wenn der Startkontakt

länger als die eingestellte Zeit geschlossen bleibt)

Ansteuerung über

Startkontakt in der

Zuleitung zu B1

Ansteuerung über

Startkontakt in der

Zuleitung zu B1

Ansteuerung über

Startkontakt in der

Zuleitung zu A1

Serie 83 - Industrie-Zeitrelais 8 - 10 - 16 A

Kontakte

Anzahl der Kontakte Max. Dauerstrom/max. Einschaltstrom A Nennspannung/max. Schaltspannung

V AC Max. Schaltleistung AC1 VA Max. Schaltleistung AC15 (230 V AC) VA 1-Phasenmotorlast, AC3 - Betrieb (230 V AC)

kW Max. Schaltstrom DC1: 30/110/220 V A Min. Schaltlast mW (V/mA) Kontaktmaterial Standard

Versorgung

Lieferbare V AC (50/60 Hz) Nennspannungen (U

)V DC Bemessungsleistung AC/DC VA (50 Hz)/W Arbeitsbereich V AC

V DC

Allgemeine Daten

Zeitbereich Wiederholpräzision % Wiederbereitschaftsdauer ms Minimale Impulsdauer ms Einstellgenauigkeit (vom Endwert) % Elektrische Lebensdauer AC1 Schaltspiele Umgebungstemperatur °C Schutzart

Zulassungen (Details auf Anfrage)

Zeitrelais mit Multi- oder Monofunktion für Industrieanforderungen

• Multifunktion: 8 Ablauffunktionen oder

Monofunktion

• Multispannung: (24...240) V AC/DC,

selbsttätige Spannungsanpassung durch Pulsweitenmodulation (PWM)

• Multizeitbereiche: 8 Bereiche, 0,05 s...10 Tage

• Watchdog-Funktion (Typ 83.01 und 83.02)

• Zeitverzögerter- und Sofort-Kontakt (Typ 83.02)

• Rückfallverzögerung, Start beim Abschalten

der Versorgungsspannung, 2 Wechsler (Typ 83.62)

• Stern-Dreieck-Relais (Typ 83.82)

• Asymmetrischer Blinkgeber (Typ 83.91)

• Für Tragschiene DIN EN 60715 TH35

• 22,5 mm breit

Abmessungen siehe Seite 5

(

Page 2

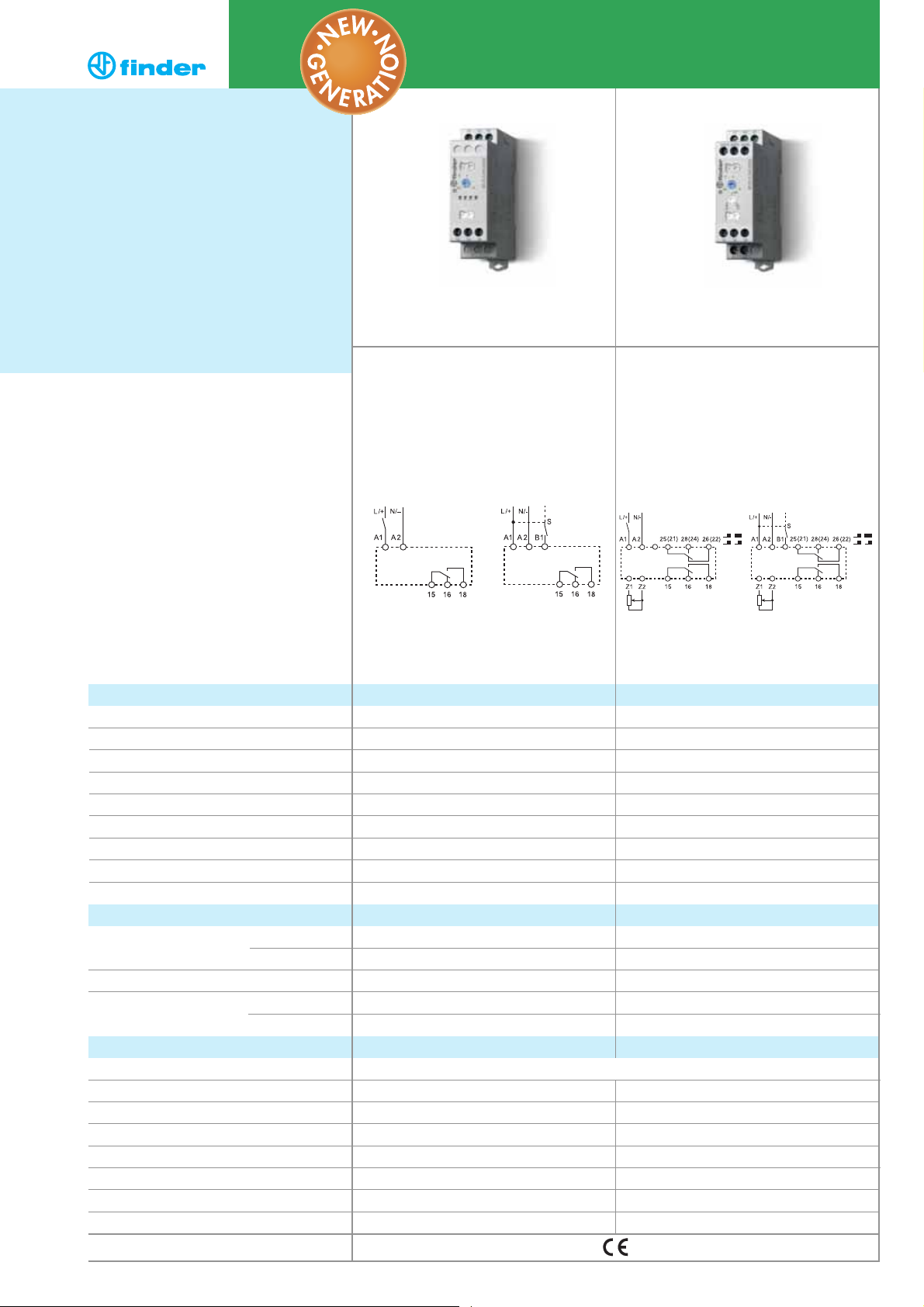

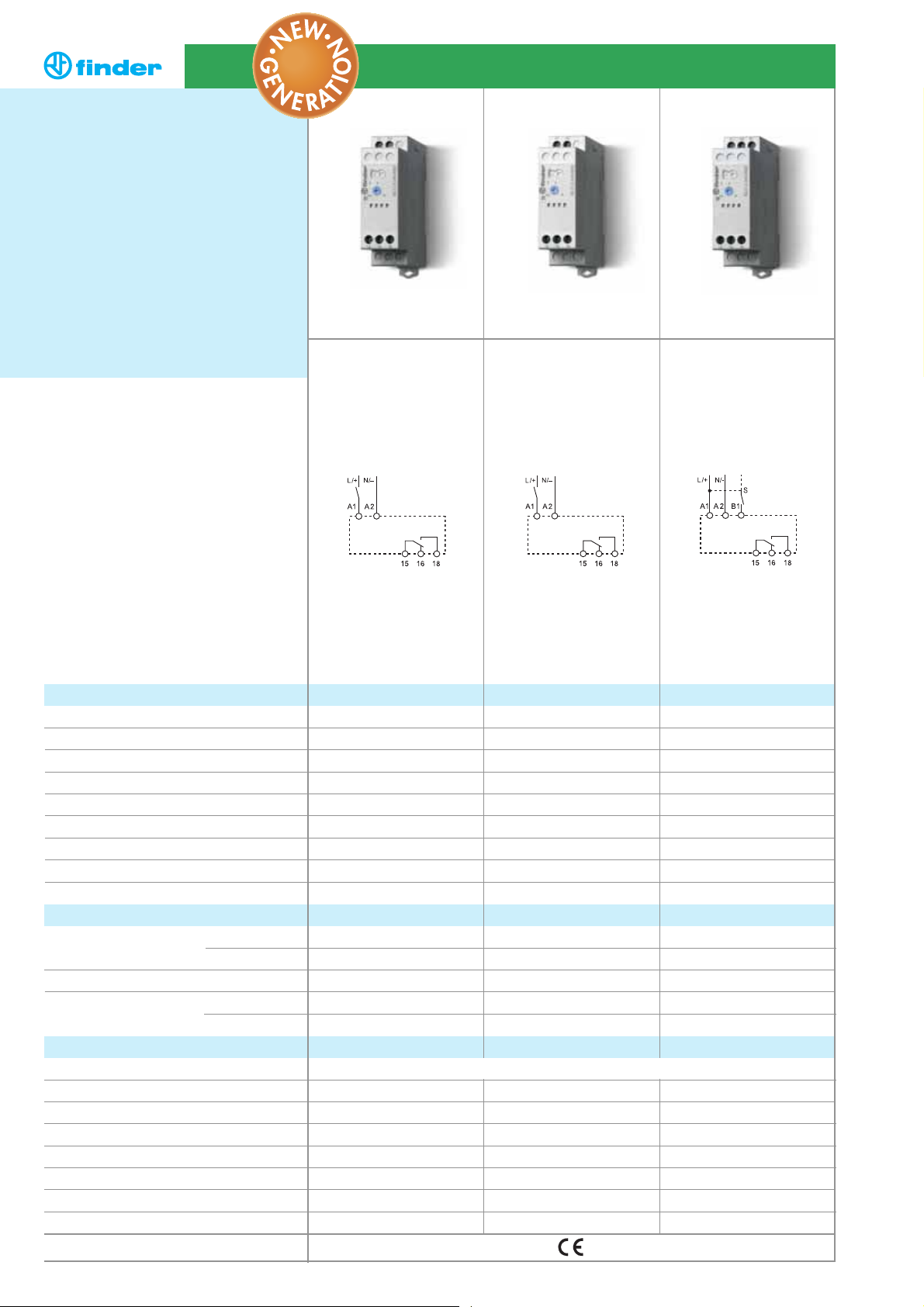

83.11 83.21 83.41

• 1 Wechsler

• Monofunktion

BE: Rückfallverzögerung über

Startkontakt

1 Wechsler 1 Wechsler 1 Wechsler

16/30 16/30 16/30

250/400 250/400 250/400

4.000 4.000 4.000 750 750 750

0,5 0,5 0,5

16/0,3/0,12 16/0,3/0,12 16/0,3/0,12

300 (5/5) 300 (5/5) 300 (5/5)

AgNi AgNi AgNi

24...240 24...240 24...240

< 1,5 / < 2 < 1,5 / < 2 < 1,5 / < 2

16,8...265 16,8...265 16,8...265 16,8...265 16,8...265 16,8...265

(0,05…1)s, (0,5…10)s, (0,05…1)min, (0,5...10)min, (0,05...1)h, (0,5...10)h, (0,05...1)d, (0,5...10)d

± 1 ± 1 ± 1

200 200 200

——50

± 5 ± 5 ± 5

70·10

–20…+60 –20…+60 –20…+60

IP 20 IP 20 IP 20

• 1 Wechsler

• Monofunktion

AI: Ansprechverzögerung

Kontakte

Anzahl der Kontakte Max. Dauerstrom/max. Einschaltstrom A Nennspannung/max. Schaltspannung

V AC Max. Schaltleistung AC1 VA Max. Schaltleistung AC15 (230 V AC) VA 1-Phasenmotorlast, AC3 - Betrieb (230 V AC)

kW Max. Schaltstrom DC1: 30/110/220 V A Min. Schaltlast mW (V/mA) Kontaktmaterial Standard

Versorgung

Lieferbare V AC (50/60 Hz) Nennspannungen (U

)V DC Bemessungsleistung AC/DC VA (50 Hz)/W Arbeitsbereich V AC

V DC

Allgemeine Daten

Zeitbereich Wiederholpräzision % Wiederbereitschaftsdauer ms Minimale Impulsdauer ms Einstellgenauigkeit (vom Endwert) % Elektrische Lebensdauer AC1 Schaltspiele Umgebungstemperatur °C Schutzart

Zulassungen (Details auf Anfrage)

Zeitrelais mit Multi-oder Monofunktion für Industrieanforderungen

• Multifunktion: 8 Ablauffunktionen oder

Monofunktion

• Multispannung: (24...240) V AC/DC,

selbsttätige Spannungsanpassung durch Pulsweitenmodulation (PWM)

• Multizeitbereiche: 8 Bereiche, 0,05 s...10 Tage

• Watchdog-Funktion (Typ 83.01 und 83.02)

• Zeitverzögerter- und Sofort-Kontakt (Typ 83.02)

• Rückfallverzögerung, Start beim Abschalten

der Versorgungsspannung, 2 Wechsler (Typ 83.62)

• Stern-Dreieck-Relais (Typ 83.82)

• Asymmetrischer Blinkgeber (Typ 83.91)

• Für Tragschiene DIN EN 60715 TH35

• 22,5 mm breit

• 1 Wechsler

• Monofunktion

DI: Einschaltwischer

Serie 83 - Industrie-Zeitrelais 8 - 10 - 16 A

Abmessungen siehe Seite 5

Ansteuerung über

Startkontakt in der

Zuleitung zu A1

Ansteuerung über

Startkontakt in der

Zuleitung zu A1

Ansteuerung über

Startkontakt in der

Zuleitung zu B1

Page 3

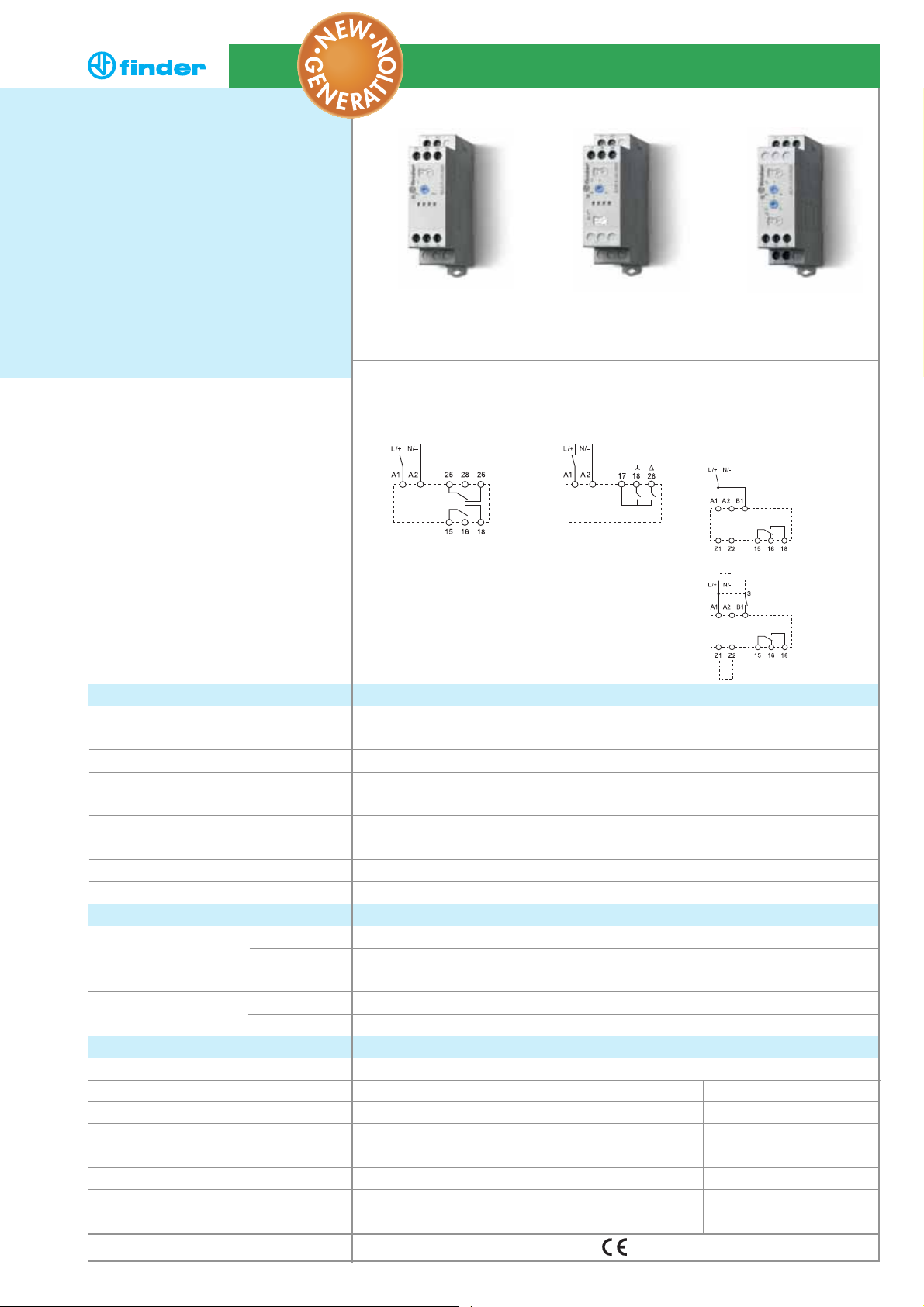

83.62 83.82 83.91

• 1 Wechsler

• Ein- und Ausschaltzeit

beliebig einstellbar

• Impuls- oder pausenbeginnend

wählbar

LI: Asymmetrischer Blinkgeber

(impulsbeginnend)

LE: Asymmetrischer Blinkgeber über

Startkontakt (impulsbeginnend)

PI: Asymmetrischer Blinkgeber

(pausebeginnend)

PE: Asymmetrischer Blinkgeber über

Startkontakt (pausebeginnend)

Ansteuerung über

Startkontakt in der

Zuleitung zu B1

2 Wechsler 2 Schliesser 1 Wechsler

8/15 16/30 16/30

250/400 250/400 250/400

2.000 4.000 4.000 400 750 750

0,3 0,5 0,5

8/0,3/0,12 16/0,3/0,12 16/0,3/0,12

300 (5/5) 300 (5/5) 300 (5/5)

AgNi AgNi AgNi

24...240 24...240 24...240

< 1,5 / < 2 < 1,5 / < 2 < 1,5 / < 2

16,8...265 16,8...265 16,8...265 16,8...265 16,8...265 16,8...265

***

± 1 ± 1 ± 1

200 200 200

500 ms (A1 - A2) — 50

± 5 ± 5 ± 5

100·10

70·10

–20…+60 –20…+60 –20…+60

IP 20 IP 20 IP 20

• 2 Wechsler

• Monofunktion

BI: Rückfallverzögerung

Kontakte

Anzahl der Kontakte Max. Dauerstrom/max. Einschaltstrom A Nennspannung/max. Schaltspannung

V AC Max. Schaltleistung AC1 VA Max. Schaltleistung AC15 (230 V AC) VA 1-Phasenmotorlast, AC3 - Betrieb (230 V AC)

kW Max. Schaltstrom DC1: 30/110/220 V A Min. Schaltlast mW (V/mA) Kontaktmaterial Standard

Versorgung

Lieferbare V AC (50/60 Hz) Nennspannungen (U

)V DC Bemessungsleistung AC/DC VA (50 Hz)/W Arbeitsbereich V AC

V DC

Allgemeine Daten

Zeitbereich Wiederholpräzision % Wiederbereitschaftsdauer ms Minimale Impulsdauer ms Einstellgenauigkeit (vom Endwert) % Elektrische Lebensdauer AC1 Schaltspiele Umgebungstemperatur °C Schutzart

Zulassungen (Details auf Anfrage)

Zeitrelais mit Multi-oder Monofunktion für Industrieanforderungen

• Multifunktion: 8 Ablauffunktionen oder

Monofunktion

• Multispannung: (24...240) V AC/DC,

selbsttätige Spannungsanpassung durch Pulsweitenmodulation (PWM)

• Multizeitbereiche: 8 Bereiche, 0,05 s...10 Tage

• Watchdog-Funktion (Typ 83.01 und 83.02)

• Zeitverzögerter- und Sofort-Kontakt (Typ 83.02)

• Rückfallverzögerung, Start beim Abschalten

der Versorgungsspannung, 2 Wechsler (Typ 83.62)

• Stern-Dreieck-Relais (Typ 83.82)

• Asymmetrischer Blinkgeber (Typ 83.91)

• Für Tragschiene DIN EN 60715 TH35

• 22,5 mm breit

Ansteuerung über

Startkontakt in der

Zuleitung zu A1

• 2 Schliesser

• Monofunktion

• Umschaltpause ***

SD: Stern-Dreieck

Serie 83 - Industrie-Zeitrelais 8 - 10 - 16 A

* (0,05…2)s, (1…16)s, (8…70)s, (50…180)s ** (0,05…1)s, (0,5…10)s, (0,05…1)min,

(0,5...10)min, (0,05...1)h, (0,5...10)h, (0,05...1)d, (0,5...10)d

*** 0,05 s, 0,2 s, 0,3 s, 0,45 s, 0,6 s, 0,75 s,

0,85 s, 1 s

Abmessungen siehe Seite 5

Ansteuerung über

Startkontakt in der

Zuleitung zu A1

Ansteuerung über

Startkontakt in der

Zuleitung zu A1

Page 4

Beispiel: Zeitrelais Serie 83, 1 Wechsler - 16 A, Betriebsspannung (24…240) V AC/DC.

Versionen

0000 = Standard

Betriebsnennspannung

240 = (24 ... 240)V AC/DC

Spannungsart

0 = AC (50/60 Hz)/DC

Anzahl der Kontakte / Ausgang

1 = 1 Wechsler 2 = 2 Wechsler bei 83.02 und 83.62 2 = 2 Schliesser bei 83.82

Serie Typ

0 = Multi-Funktion (AI, DI, GI, SW, BE, CE, DE, WD) 1 = Ansprechverzögerung (AI) 2 = Einschaltwischer (DI) 4 = Rückfallverzögerung über Startkontakt (BE) 6 = Rückfallverzögerung (BI) 8 = Stern-Dreieck (SD) 9 = Asymmetrischer Blinkgeber (LI, LE, PI, PE)

0 1 0

Bestellbezeichnung

... .

24083

Isolationseigenschaften

Spannungsfestigkeit zwischen Eingang und Ausgang V AC 4.000

an geöffneten Kontakten V AC 1.000

Spannungsfestigkeit (1,2/50 μs) zwischen Eingang und Ausgang kV 6

EMV - Störfestigkeit Art der Prüfung Vorschrift Prüfschärfe

ESD - Entladung über die Anschlüsse EN 61000-4-2 4 kV

durch die Luft EN 61000-4-2 8 kV

Elektromagnetisches HF-Feld (80 ÷ 1.000 MHz) EN 61000-4-3 10 V/m

(1.000 ÷ 2.700 MHz) EN 61000-4-3 3 V/m

Burst (5-50 ns, 5 und 100 kHz) an A1, A2 EN 61000-4-4 6 kV

an A1 - B1, A2 - B1 EN 61000-4-4 6 kV

Surges (1,2/50 μs) an A1- A2 und gemeinsam (common mode) EN 61000-4-5 6 kV

gegeneinander (differential mode)

EN 61000-4-5 4 kV

an A1 - B1, A2 - B1 gemeinsam (common mode) EN 61000-4-5 6 kV

gegeneinander (differential mode)

EN 61000-4-5 4 kV Leitungsgeführtes elektromagnetisches (0,15 ÷ 80 MHz) EN 61000-4-6 10 V HF-Signal an A1, A2s (80 ÷ 230 MHz) EN 61000-4-6 10 V EMV - Emission, elektromagnetische Felder EN 55022 Klasse B

Weitere Daten

Stromaufnahme am Steuereingang (B1) < 1 mA

- max. Länge bei Leitungskapazität ≤ 10 nF / 100 m 150 m

- abweichende Steuerspannung von B1 zu A1-A2 B1 ist durch einen Optokoppler von A1 - A2 getrennt, er kann deshalb an einer anderen Spannung als der Betriebsspannung betrieben werden; z.B. an (24... 48)V DC mit + B1 und - an A2 oder an (24...240)V AC mit L an B1 und N an A2

Fernpotentiometer für 83.02

10 kΩ/ ≥ 0,25 W linear, max. Kabellänge 10 m. Wenn ein externer Potentiometer angeschlossen ist, übernimmt

dieser die Funktion der internen Einstellung des Zeitrelais. Die Spannung am Potentiometer entspricht dem Betriebsspannungsniveau.

Wärmeabgabe an die Umgebung ohne Kontaktstrom W 1,4

bei Dauerstrom W 3,2

Drehmoment Nm 0,8

Max. Anschlussquerschnitt eindrähtig mehrdrähtig

mm2 1x6 / 2x4 1x4 / 2x2.5

AWG 1x10 / 2x12 1x12 / 2x14

Allgemeine Angaben

Serie 83 - Industrie-Zeitrelais 8 - 10 - 16 A

0 0 0 0

Page 5

Serie 83 - Industrie-Zeitrelais 8 - 10 - 16 A

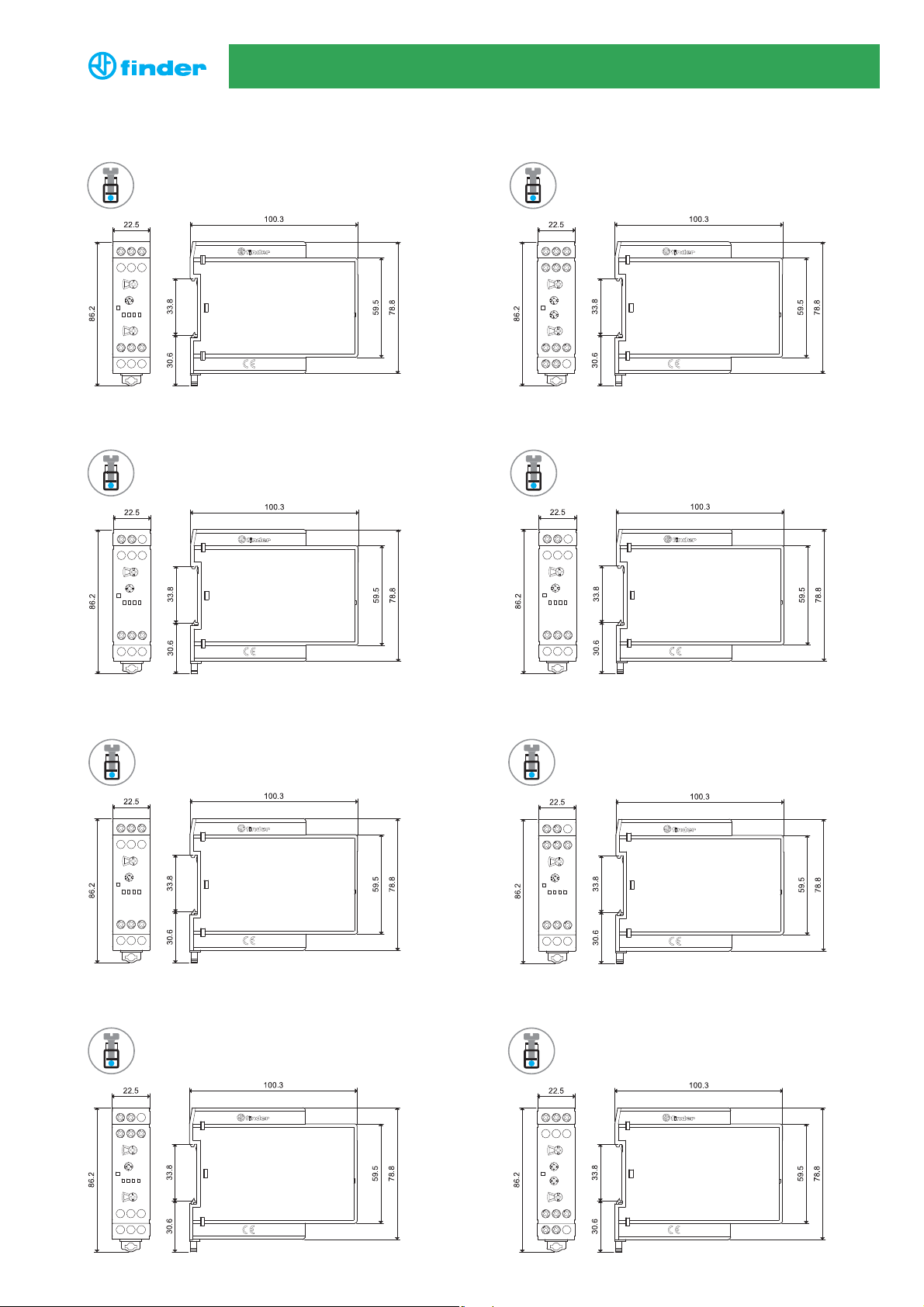

Abmessungen

83.01 Schraubklemmen

83.02 Schraubklemmen

83.11 Schraubklemmen

83.21 Schraubklemmen

83.41 Schraubklemmen

83.62 Schraubklemmen

83.82 Schraubklemmen

83.91 Schraubklemmen

Page 6

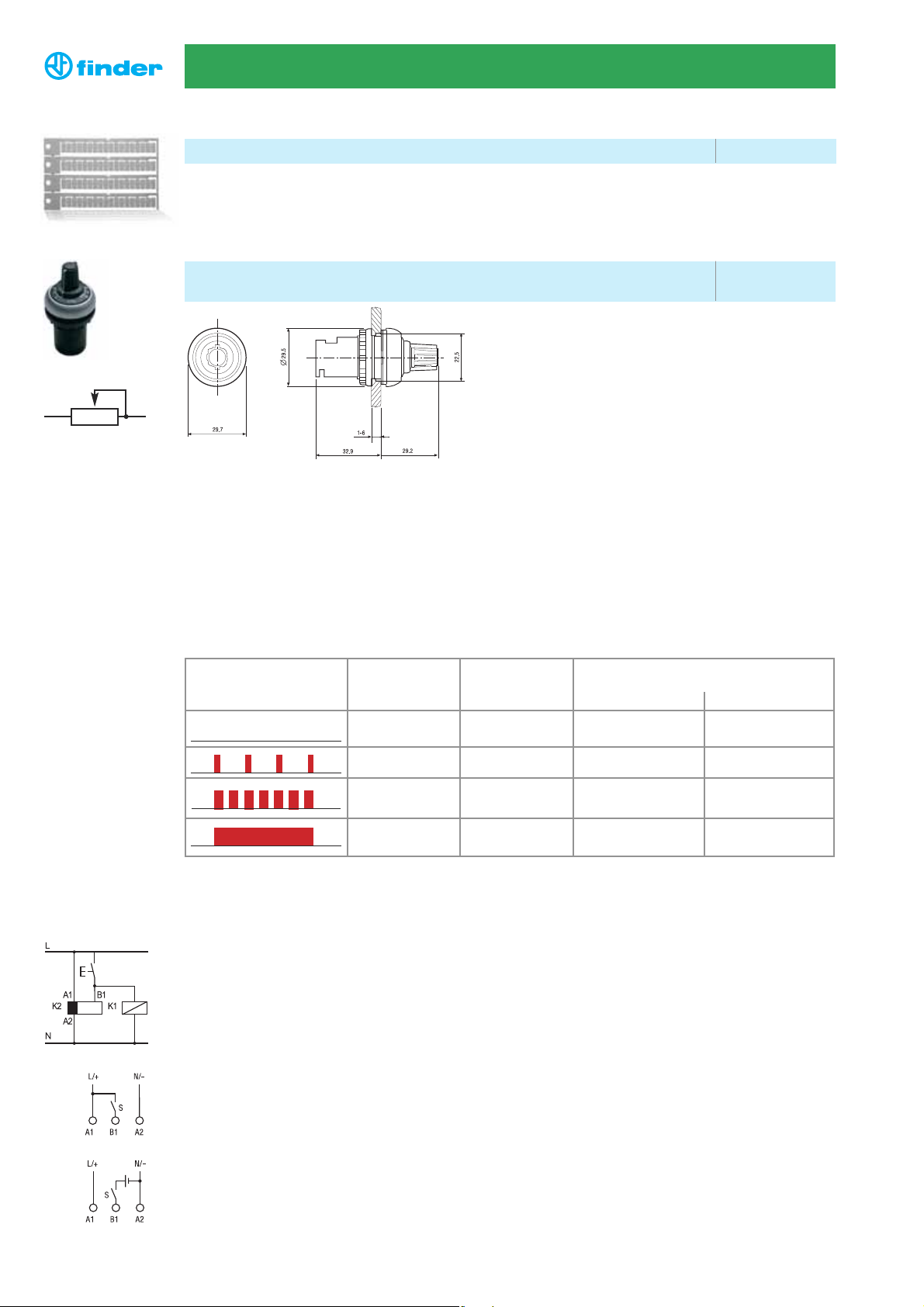

Ausgangsrelais

Betriebsspannung

LED*

liegt nicht an

liegt an

in Ruhestellung

(Zeit läuft)

in Arbeitstellung

geöffnet

Kontakte

geschlossen

15 - 18 15 - 16 25 - 28 25 - 26

15 - 16 15 - 18 25 - 26 25 - 28

Funktion

Serie 83 - Industrie-Zeitrelais 8 - 10 - 16 A

* Typ 83.62, LED leuchtet nur wenn an A1-A2 Spannung anliegt.

• Es ist zulässig parallel zu B1 eine andere Last wie ein Relais oder Zeit-Relais anzusteuern.

* Nach EN 60204-1 ist bei AC der L und bei DC der + an A1 bzw. B1 anzulegen.

** Die Ansteuerung an B1 ist auch mit einer anderen Spannung als der Betriebsspannung möglich.

Zum Beispiel: An A1-A2 = 230 V AC, an B1-A2 = 12 V DC

060.72

Zubehör

Bezeichnungsschild-Matte, für Relais 83.01/11/21/41/62/82, Plastik, 72 Schildern, (6x12) mm 060.72

087.02.2

Potentiometer als externes Potentiometer einsetzbar mit dem Zeitrelais 83.02 für 087.02.2 22,5 mm Bohrung, 10 kΩ/0,25 W linear

Page 7

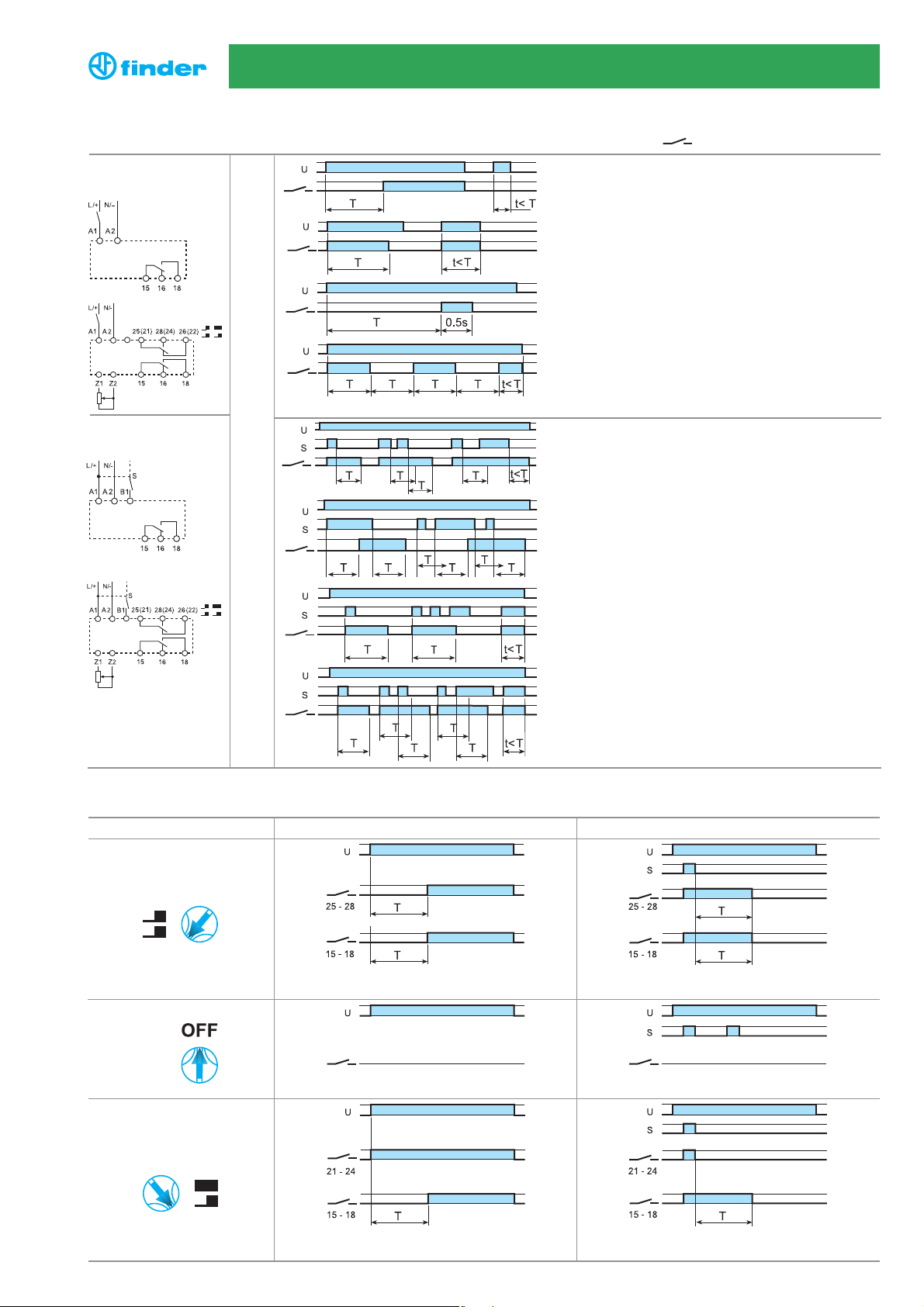

Ansteuerung über Startkontakt in der Zuleitung zu B1

Multi-Funktion

Ansteuerung über Startkontakt in der Zuleitung zu A1

Typ

83.01

83.02

*** Typ 83.02: einstellbar

über den externen Potentiometer (10 kΩ- 0,25 W).

***

(AI) Ansprechverzögerung

Der Start erfolgt durch Anlegen der Betriebsspannung (U). Nach Ablauf der einstellbaren Verzögerungszeit schaltet das Relais in die Arbeitsstellung.

(DI) Einschaltwischer

Der Start erfolgt durch Anlegen der Betriebsspannung (U) das Relais schaltet sofort in die Arbeitsstellung. Nach Ablauf der einstellbaren Wischzeit schaltet das Relais in die Ruhestellung.

(GI) Impulsgeber (0,5s) nach einstellbarer Verzögerung

Bei Anlegen der Betriebsspannung (U) an A1-A2 und Ablauf der einstellbaren Verzögerungszeit schaltet das Relais für 0,5 s in die Arbeitsstellung.

(SW) Symmetrischer Blinkgeber (impulsbeginnend)

Beim Anlegen der Betriebsspannung (U) schaltet das Relais in die Arbeitsstellung. Nach Ablauf der Impulszeit schaltet das Relais in die Ruhestellung, um danach wieder in die Arbeitsstellung zu gehen (Impulszeit = Pausenzeit).

(BE) Rückfallverzögerung über Startkontakt

Die Betriebsspannung (U) ist angeschlossen. Beim Schliessen des Startkontaktes (S) schaltet das Relais sofort in die Arbeitsstellung. Die Rückfallverzögerungszeit beginnt beim Öffnen des Startkontaktes.

(CE) Ansprech-Rückfallverzögerung über Startkontakt

Die Betriebsspannung (U) ist an A1-A2 angeschlossen. Der Startkontakt (S) zu B1 wird geschlossen. Nach Ablauf der einstellbaren Verzögerungszeit schaltet das Relais in die Arbeitsstellung. Nach Öffnen des Startkontaktes und Ablauf der Verzögerungszeit schaltet das Relais in die Ruhestellung.

(DE) Einschaltwischer über Startkontakt

Die Betriebsspannung (U) ist an A1-A2 angeschlossen. Bei Schliessen des Steuerkontaktes (S) schaltet das Relais sofort in die Arbeitsstellung. Die Einschaltwischzeit beginnt beim Schliessen des Startkontaktes.

(WD) Watchdog (Überwachung des Startkontaktes)

Die Betriebsspannung (U) ist an A1-A2 angeschlossen. Bei Schliessen des Startkontaktes (S) schaltet das Relais sofort in die Arbeitsstellung. Das Relais schaltet nach der einstellbaren Zeit (T) unabhängig vom Schaltzustand des Startkontaktes in den Ruhezustand (Watchdog-Funktion). Die Watchdog-Funktion wird bei jedem Schliessen des Startkontaktes neu gestartet.

Beide Ausgangskontakte (15-18 und 25-28) reagieren nach eingestellter Zeit-Funktion

2 zeitverzögerte Kontakte

1 zeitverzögerter Kontakt +

1 Sofort-Kontakt

Beide Ausgangskontakte (15-18 und 25-28) reagieren nach eingestellter Zeit-Funktion

Beide Ausgangskontakte [15-18 und 25(21)-28(24)] sind ständig geöffnet

Ausgangskontakt 15-18 reagiert nach eingestellter Zeit-Funktion Ausgangskontakt 21-24 als Sofort-Kontakt

Ausgangskontakt15-18 reagiert nach eingestellter Zeit-Funktion Ausgangskontakt 21-24 als Sofort-Kontakt

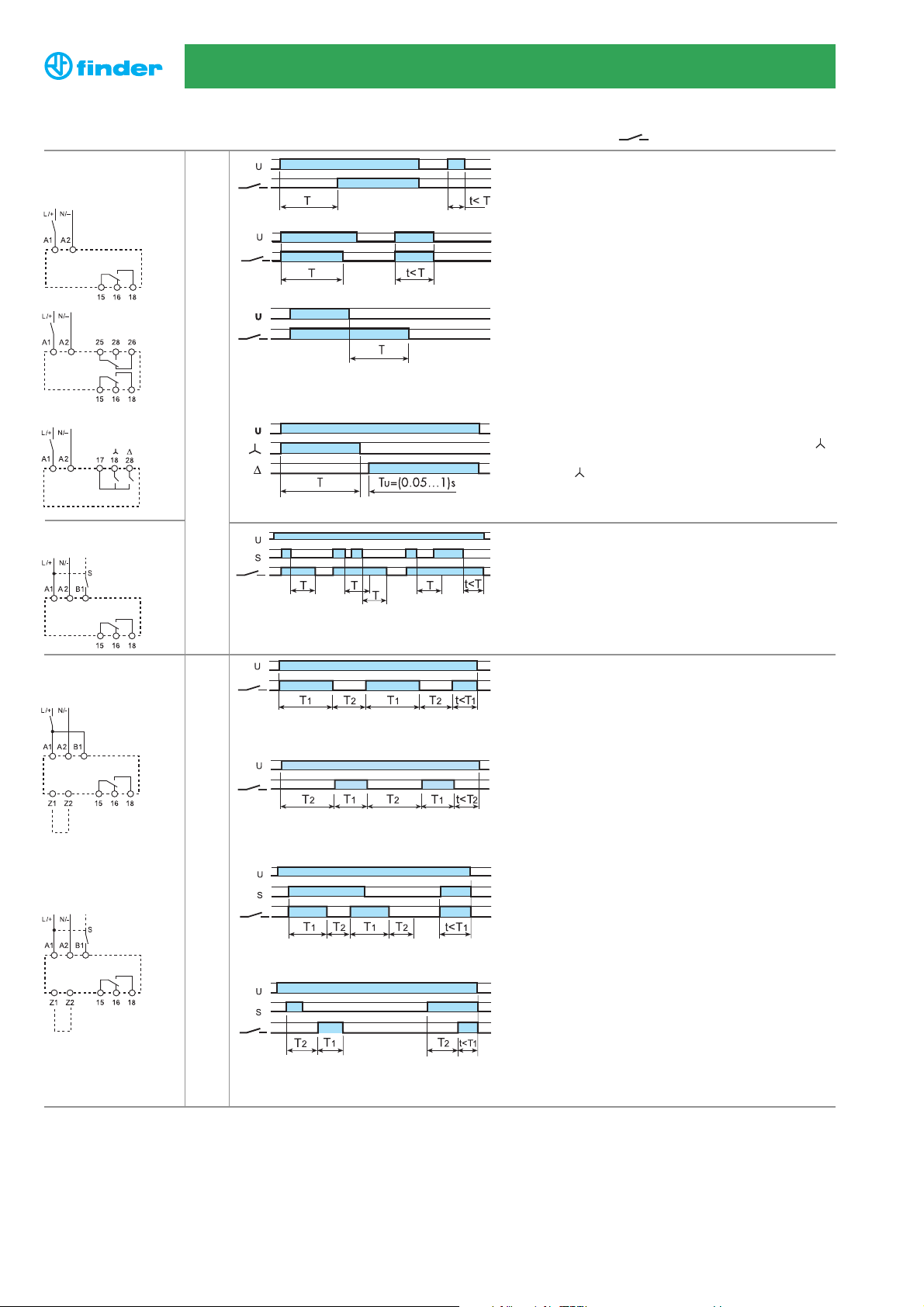

Anschlussbilder

83.01

83.02

Serie 83 - Industrie-Zeitrelais 8 - 10 - 16 A

Typ 83.01, 83.02 Bevor die Betriebsspannung angelegt wird, muß die gewünschte Zeit-Funktion eingestellt sein.

Ausnahme 83.02: Zeit-Funktion kann geändert werden, wenn der Drehschalter in der OFF-Position ist.

Position des Drehschalters (weiss)

Bsp. AI: Ansteuerung über Startkontakt in der Zuleitung zu A1

Bsp. BE: Ansteuerung über Startkontakt in der Zuleitung zu B1

Funktion

U =

Betriebsspannung

S = Startkontakt = Schaltzustand des Schliessers

(

Page 8

83.91

Ansteuerung über Startkontakt in der Zuleitung zu A1

Asymmetrischer Blinkgeber

Ansteuerung über Startkontakt in der Zuleitung zu A1

Mono-Funktion

Ansteuerung über Startkontakt in der Zuleitung zu B1

Typ

83.11

(AI) Ansprechverzögerung

Der Start erfolgt durch Anlegen der Betriebsspannung (U). Nach Ablauf der einstellbaren Verzögerungszeit schaltet das Relais in die Arbeitsstellung.

(DI) Einschaltwischer

Der Start erfolgt durch Anlegen der Betriebsspannung (U) das Relais schaltet sofort in die Arbeitsstellung. Nach Ablauf der einstellbaren Wischzeit schaltet das Relais in die Ruhestellung.

(BI) Rückfallverzögerung

Bei Anlegen der Betriebsspannung (U) an A1-A2 schaltet das Relais in die Arbeitsstellung. Die Rückfallverzögerungszeit (max. 3 min) beginnt beim Abschalten der Betriebsspannung.

Innerhalb der Wiederbereitschaftszeit von 200 ms (beginnend nach dem das Relais in die Ruhestellung gefallen ist) kann ein erneutes Starten der Rückfallverzögerung wirkungslos sei.

(SD) Stern-Dreieck

Bei Anlegen Betriebsspannung (U) an A1-A2 schaltet das Relais in die Arbeitsstellung. Nach Ablauf der einstellbaren Zeit fällt das -Relais ab. Nach einer Pause von (0,05...1) s schaltet das Δ -Relais in die Arbeitsstellung.

(BE) Rückfallverzögerung über Startkontakt

(LI) Asymmetrischer Blinkgeber

(impulsbeginnend) - (Z1-Z2 offen)

Bei Anlegen der Betriebsspannung (U) an A1-A2 schaltet das Relais in die Arbeitsstellung. Nach Ablauf der Impulszeit T

1 schaltet das Relais in die Ruhestellung, um nach Ablauf

der Zeit T2 wieder in die Arbeitsstellung zu gehen.

(PI) Asymmetrischer Blinkgeber

(pausebeginnend) - (Z1-Z2 gebrückt)

Bei Anlegen der Betriebsspannung (U) an A1-A2 bleibt das Relais in der Ruhestellung. Nach Ablauf der Zeit T

2 schaltet

das Relais in die Arbeitsstellung, um nach Ablauf der Impulszeit T1 wieder in die Ruhestellung zu gehen.

(LE) Asymmetrischer Blinkgeber über Startkontakt

(impulsbeginnend) - (Z1-Z2 offen)

Die Betriebsspannung (U) ist an A1-A2 angeschlossen. Bei Schliessen des Startkontaktes (S) schaltet das Relais sofort in die Arbeitsstellung. Nach Ablauf der Impulszeit T

schaltet das Relais in die Ruhestellung, um nach Ablauf der Zeit T2 wieder in die Arbeitsstellung zu gehen.

(PE) Asymmetrischer Blinkgeber über Startkontakt

(pausebeginnend) - (Z1-Z2 gebrückt)

Die Betriebsspannung (U) ist an A1-A2 angeschlossen. Bei Schliessen des Startkontaktes (S) bleibt das Relais in der Ruhestellung. Nach Ablauf der Zeit T

2 schaltet das Relais in

die Arbeitsstellung, um nach Ablauf der Impulszeit T1 wieder in die Ruhestellung zu gehen. Nach Öffnen von (S) endet die Taktfolge nach Ablauf von T

83.11

83.21

83.82

83.41

83.91

Z1-Z2 offen: (LI) Funktion Z1-Z2 gebrückt: (PI) Funktion

Z1-Z2 offen: (LE) Funktion Z1-Z2 gebrückt: (PE) Funktion

83.91

Anschlussbilder

Funktion

Serie 83 - Industrie-Zeitrelais 8 - 10 - 16 A

83.62

83.21

83.82

83.41

83.62

Ansteuerung über Startkontakt in der Zuleitung zu B1

U =

Betriebsspannung

S = Startkontakt = Schaltzustand des Schliessers
