Page 1
12
- Wochenprogramm
- Elektronisch
- 1 Wechsler (1-Kanaluhr)
138

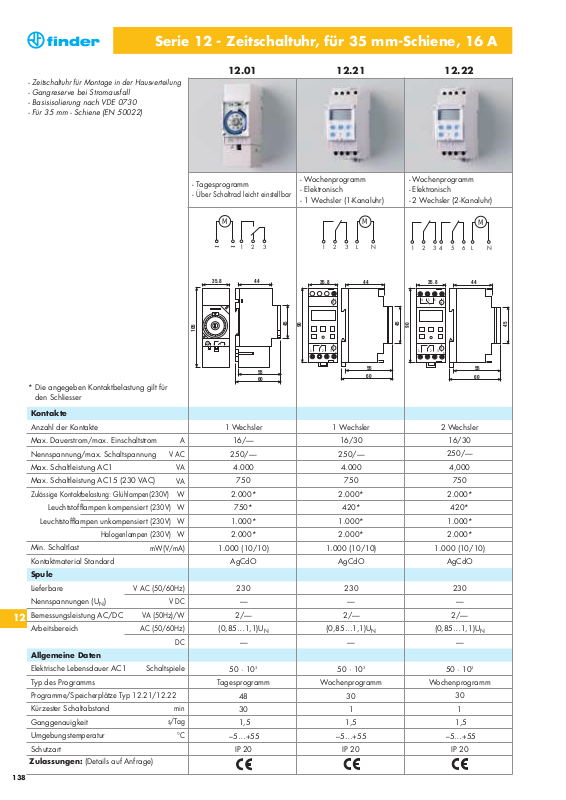

Serie 12 - Zeitschaltuhr, für 35 mm-Schiene, 16 A
1 Wechsler 1 Wechsler
16/— 16/30
250/— 250/—
4.000 4.000
750 750
2.000* 2.000*
750* 420*
1.000* 1.000*
2.000* 2.000*
1.000 (10/10) 1.000 (10/10)
AgCdO AgCdO
230 230
——
2/— 2/—
(0,85…1,1)U
N
(0,85…1,1)U
N
——
50 · 10
3
50 · 10
3
Tagesprogramm Wochenprogramm
48 30
30 1
1,5 1,5
–5…+55 –5…+55
IP 20 IP 20
12.01 12.21
Kontakte
Anzahl der Kontakte
Max. Dauerstrom/max. Einschaltstrom
Nennspannung/max. Schaltspannung
Max. Schaltleistung AC1
Max. Schaltleistung AC15 (230 VAC)
Zulässige Kontaktbelastung: Glühlampen(230V)
Leuchtstofflampen kompensiert
(230V)
Leuchtstofflampen unkompensiert
(230V)
Halogenlampen (230V)
Min. Schaltlast
Kontaktmaterial Standard
Spule
Lieferbare
Nennspannungen (UN)
Bemessungsleistung AC/DC
Arbeitsbereich
Allgemeine Daten
Elektrische Lebensdauer AC1
Typ des Programms
Programme/Speicherplätze Typ 12.21/12.22
Kürzester Schaltabstand
Ganggenauigkeit
Umgebungstemperatur
Schutzart
Zulassungen: (Details auf Anfrage)
A
V AC
VA
VA
W
W
W
W
mW(V/mA)
V AC (50/60Hz)
V DC
VA (50Hz)/W
AC (50/60Hz)
DC
Schaltspiele
min
s/Tag
°C
- Tagesprogramm
-
Über Schaltrad leicht einstellbar
-
Zeitschaltuhr für Montage in der Hausverteilung
- Gangreserve bei Stromausfall
- Basisisolierung nach VDE 0730
- Für 35 mm - Schiene (EN 50022)
12.22
- Wochenprogramm
- Elektronisch
- 2 Wechsler (2-Kanaluhr)
2 Wechsler
16/30
250/—
4,000
750
2.000*
420*
1.000*
2.000*
1.000 (10/10)
AgCdO
230
—
2/—
(0,85…1,1)U
N
—
50 · 10
3
Wochenprogramm
30
1
1,5
–5…+55
IP 20
* Die angegeben Kontaktbelastung gilt für
den Schliesser
1 L3N2
M
35.8
90
123
M
M
L
N
44
55
60
45
LN132 465
M
35.8
90
123
M
M
L
N
44
55
60
45
456
~
213
~
M
35.8
105
M
123
45
44
60
55
Page 2
12
Spannungsfestigkeit
- zwischen geöffneten Kontakten V AC 1.000 1.000
139
Serie 12 - Zeitschaltuhr, für 35 mm-Schiene, 16 A
Anschlussbilder
Typ 12.01
Schalterstellung:
O = dauernd ausgeschaltet
AUTO = Automatikbetrieb
I = dauernd eingeschaltet
Typ 12.21
Typ 12.22
Anschlüsse 5, 6, 7, nur bei Typ 12.22
Allgemeine Angaben
Isolationseigenschaften
Weitere Daten
Gangreserve 70 h nach 80 h Spannungsversorgung 6 Jahre nach erstmaligem Betrieb
Wärmeabgabe an die Umgebung
ohne Kontaktstrom
W 1,5 2
bei Dauerstrom
W 2,5 3 (1 Wechsler) 4 (2 Wechsler)
Max. Anschlussquerschnitt: eindrähtig mehrdrähtig eindrähtig mehrdrähtig
mm21x6 / 2x4 1x6 / 2x2,5 1x6 / 2x4 1x6 / 2x2,5
AWG 1x10 / 2x12 1x10 / 2x14 1x10 / 2x12 1x10 / 2x14
Drehmoment Nm 1,2 1,2
12.01 12.21/12.22
12.01 12.21/12.22
Beispiel: Serie 12, elektronisch gesteuerte Zeitschaltuhr mit LCD-Anzeige für Tages- und Wochenprogramm, automatischer Sommer-/ Winterzeitumschaltung bei Eingabe des aktuellen Tagesdatums, manuelle Schaltungsvorwegnahme, 1 Wechsler für 16 A, zum Anschluss an 230 V AC
Betriebsnennspannung
230 = 230 V
Spannungsart
8 = AC (50/60 Hz)
Serie
Typ
0 = Motorantrieb, quarzgesteuert
2 = elektronisch, quarzgesteuert
Anzahl der Kontakte
1 = 1 Wechsler, 16 A
2 = 2 Wechsler, 16 A nur bei Typ 12.22
2 1 0 08 0 0
Bestellbezeichnung
... .
23012
Lösen der Anschlussabdeckhaube:
- Sperrhebel nach unten drücken und Kappe nach vorne abziehen
Einstellung der Schaltzeit:
- Transparenten Deckel abnehmen
- Jeder nach aussen gedrückte Reiter bewirkt eine
Einschaltzeit von 30 min
- Einstellung der aktuellen Zeit am zentralen Drehknopf
Einstellung der Schaltzeiten:
Über Funktionstasten nach Bedienungsanleitung
- Wochentag und Uhrzeit
- Wochenprogramm
- Automatische Sommerzeit- / Winterzeit - Umschaltung
- Lesen und Löschen der Schaltzeiten
M
123
M
M
L
N
F
N
F
N
123
4
5
6
