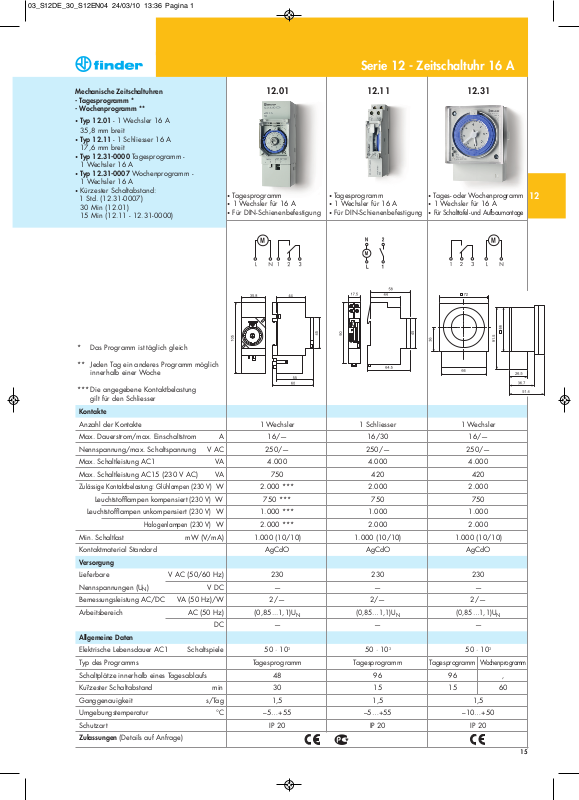

Page 1

Serie 12 - Zeitschaltuhr 16 A

Mechanische Zeitschaltuhren

- Tagesprogramm *

- Wochenprogramm **

• Typ 12.01 - 1 Wechsler 16 A

35,8 mm breit

• Typ 12.11 - 1 Schliesser 16 A

17,6 mm breit

• Typ 12.31-0000 Tagesprogramm -

1 Wechsler 16 A

• Typ 12.31-0007 Wochenprogramm -

1 Wechsler 16 A

• Kürzester Schaltabstand:

1 Std. (12.31-0007)

30 Min (12.01) 15 Min (12.11 - 12.31-0000)

* Das Programm ist täglich gleich

12.01 12.11 12.31

• Tagesprogramm

• 1 Wechsler für 16 A

• Für DIN-Schienenbefestigung

• Tagesprogramm

• 1 Wechsler für 16 A

• Für DIN-Schienenbefestigung

•

Tages- oder Wochenprogramm

• 1 Wechsler für 16 A

•

Für Schalttafel- und Aufbaumontage

** Jeden Tag ein anderes Programm möglich

innerhalb einer Woche

*** Die angegebene Kontaktbelastung

gilt für den Schliesser

Kontakte

Anzahl der Kontakte Max. Dauerstrom/max. Einschaltstrom A Nennspannung/max. Schaltspannung V AC Max. Schaltleistung AC1 VA Max. Schaltleistung AC15 (230 V AC) VA Zulässige Kontaktbelastung: Glühlampen (230 V)

Leuchtstofflampen kompensiert

Leuchtstofflampen unkompensiert

Halogenlampen (230 V)

(230 V) (230 V)

W Min. Schaltlast mW (V/mA) Kontaktmaterial Standard

Versorgung

Lieferbare V AC (50/60 Hz) Nennspannungen (U

)V DC

Bemessungsleistung AC/DC VA (50 Hz)/W Arbeitsbereich AC (50 Hz)

Allgemeine Daten

Elektrische Lebensdauer AC1 Schaltspiele Typ des Programms Schaltplätze innerhalb eines Tagesablaufs Kurzester Schaltabstand min Ganggenauigkeit s/Tag Umgebungstemperatur °C Schutzart Zulassungen (Details auf Anfrage)

1 Wechsler 1 Schliesser 1 Wechsler

16/— 16/30 16/—

250/— 250/— 250/—

4.000 4.000 4.000 750 420 420

2.000 *** 2.000 2.000 750 *** 750 750

1.000 *** 1.000 1.000

2.000 *** 2.000 2.000

1.000 (10/10) 1.000 (10/10) 1.000 (10/10) AgCdO AgCdO AgCdO

230 230 230

———

2/— 2/— 2/—

(0,85...1,1)U

(0,85…1,1)U

——— ——

50 · 10

Tagesprogramm Tagesprogramm Tagesprogramm

48 96 96

50 · 10

Wochenprogramm

30 15 15 60

1,5 1,5 1,5

–5…+55 –5…+55 –10…+50

IP 20 IP 20 IP 20

Page 2

Serie 12 - Zeitschaltuhr 16 A

Elektronische digitale Schaltuhren

- Wochenprogramm

• Typ 12.21 - 1 Wechsler für 16 A

35,8 mm breit

• Typ 12.22 - 2 Wechsler für 16 A

35,8 mm breit

• Typ 12.71 - 1 Wechsler für 16 A

17,6 mm breit

•

Erhältlich für 230 V AC oder 12, 24 V AC/DC Anschluss-Spannungen

• Kürzester Schaltabstand: 1 Minute

• Interne Batterie zur Programmsicherung

• Impulsschaltzeit:

- 1s... 59: 59(mm:ss)

• Automatische Sommer-/Winterzeitumschaltung

• Für Tragschiene DIN EN 60715 TH35

12.21 12.22 12.71

• Digitale Wochenschaltuhr

• 1 Wechsler (1-Kanaluhr)

• Für DIN-Schienenbefestigung

• Digitale Wochenschaltuhr

• 2 Wechsler (2-Kanaluhr)

• Für DIN-Schienenbefestigung

• Digitale Wochenschaltuhr

• 1 Wechsler (1-Kanaluhr)

• Für DIN-Schienenbefestigung

* Die angegebene Kontaktbelastung

gilt für den Schliesser

Kontakte

Leuchtstofflampen kompensiert

Leuchtstofflampen unkompensiert

Halogenlampen (230 V)

(230 V) (230 V)

W Min. Schaltlast mW (V/mA) Kontaktmaterial Standard

Versorgung

Lieferbare V AC (50/60 Hz) Nennspannungen (U

) V AC/DC

Bemessungsleistung AC/DC VA (50 Hz)/W Arbeitsbereich AC (50 Hz)

Allgemeine Daten

Elektrische Lebensdauer AC1 Schaltspiele Typ des Programms Programmplätze * Kürzester Schaltabstand min Ganggenauigkeit s/Tag Umgebungstemperatur °C Schutzart

Zulassungen (Details auf Anfrage)

* Die Schaltzeiten eines bestimmten Tages im Speicher können auch an anderen Wochentagen verwendet werden.

1 Wechsler 2 Wechsler 1 Wechsler

16/30 16/30 16/30

250/— 250/— 250/—

4.000 4.000 4.000 750 750 420

2.000 * 2.000 * 2.000 * 420 * 420 * 750 *

1.000 * 1.000 * 1.000 *

2.000 * 2.000 * 2.000 *

1.000 (10/10) 1.000 (10/10) 1.000 (10/10) AgCdO AgCdO AgCdO

— 230 — 230 — 230

12 - 24 — 24 — 24 —

1,4/1,4 2/— 1,4/1,4 2/— 1,4/1,4 2/— (0,9…1,1)U (0,9...1,1)U

(0,85...1,1)UN(0,9…1,1)UN(0,85…1,1)UN(0,9…1,1)UN(0,85…1,1)U

50 · 10

— (0,9...1,1)U

50 · 10

— (0,9...1,1)U

50 · 10

Tagesprogramm Tagesprogramm Tagesprogramm

30 30 30

111

1.5 1.5 1.5

–5…+55 –10…+55 –5…+55 –10…+55

IP 20 IP 20 IP 20

—

Page 3

Serie 12 - Zeitschaltuhr 16 A

Elektronische digitale Schaltuhren

- Wochenprogramm

• Typ 12.91...0000 “ZENITH”

1 Wechsler für 16 A 35,8 mm breit

• Typ 12.91...0090 “ZENITH”

1 Wechsler für 16 A 35,8 mm breit Dieser Typ kann mit einem Computer programmiert werden (Memory-Key im Beipack)

• Typ 12.92 “ZENITH”

2 Wechsler für 16 A 35,8 mm breit

• Astro-Programm:

Berechnung von Sonnenauf- und Sonnenuntergang über Datum, Uhrzeit und Standortkoordinaten

•

Offset Funktion: ermöglicht die Programmierung der Schaltzeiten (+ oder -) aus der astrologischen Zeit

• Minimaler Zeitinterval - 1 Minute

• Interne Batterie fur Set-Up ohne Netzanschluss

• Automatische Sommer-/Winterzeit-Anpassung

• Für Tragschiene DIN EN 60715 TH35

12.91...0000 12.91...0090 12.92

• Digitale Wochenschaltuhr

• 1 Wechsler (1-Kanaluhr)

• Für DIN-Schienenbefestigung

• Digitale Wochenschaltuhr

• 1 Wechsler (1-Kanaluhr)

•

Version für PC-Programmierung über einen Schlüsselspeicher

• Für DIN-Schienenbefestigung

• Digitale Wochenschaltuhr

• 2 Wechsler (2-Kanaluhr)

• Für DIN-Schienenbefestigung

* Die angegebene Kontaktbelastung

gilt für den Schliesser

Kontakte

Leuchtstofflampen kompensiert

Leuchtstofflampen unkompensiert

Halogenlampen (230 V)

(230 V) (230 V)

W Min. Schaltlast mW (V/mA) Kontaktmaterial Standard

Versorgung

Lieferbare Nennspannungen (UN) V AC (50/60 Hz) Bemessungsleistung AC/DC VA (50 Hz)/W Arbeitsbereich AC (50 Hz)

Allgemeine Daten

Elektrische Lebensdauer AC1 Schaltspiele Typ des Programms Programmplätze * Kürzester Schaltabstand min Ganggenauigkeit s/Tag Umgebungstemperatur °C Schutzart

1 Wechsler 1 Wechsler 2 Wechsler

16/30 16/30 16/30

250/— 250/— 250/—

4.000 4.000 4.000 750 750 750

2.000 * 2.000 * 2.000 * 420 * 420 * 420 *

1.000 * 1.000 * 1.000 *

2.000 * 2.000 * 2.000 *

1.000 (10/10) 1.000 (10/10) 1.000 (10/10) AgCdO AgCdO AgCdO

230 230 230

2/— 2/— 2/—

(0,85...1,1)U

50 · 10

(0,85...1,1)U

50 · 10

(0,85...1,1)U

50 · 10

Wochenprogramm Wochenprogramm Wochenprogramm

60 60 60

111

1,5 1,5 1,5

–10…+55 –10…+55 –10…+55

IP 20 IP 20 IP 20

Zulassungen (Details auf Anfrage)

* Die Schaltzeiten eines bestimmten Tages im Speicher können auch an anderen Wochentagen verwendet werden.

Page 4

Serie 12 - Zeitschaltuhr 16 A

Bestellbezeichnung

Beispiel: Serie12, motorangetriebene Tagesschaltuhr mit 70 h Gangreserve, 1 Wechsler16 A, Betriebsspannung 230 V AC.

Serie Typ

0 = Motorantrieb, quarzgesteuert,

Tagesprogramm, 35,8 mm breit

1 = Motorantrieb, quarzgesteuert,

Tagesprogramm, 17,5 mm breit

3 = Motorantrieb, quarzgesteuert,

für Fronttafeleinbau (70x70) mm, Tagesprogramm Endziffer 0, Wochenprogramm Endziffer 7

2 = Elektronisch, quarzgesteuert,

Tages- / Wochenprogramm, 35,8 mm breit

7 = Elektronisch, quarzgesteuert,

Tages- / Wochenprogramm, 17,5 mm breit

9 = Astronomisch / elektronisch, quarzgesteuert,

Tages- / Wochenprogramm, 35,8 mm breit

Anzahl der Kontakte

1 = 1 Wechler, 16 A 2 = 2 Wechler, 16 A nur bei 12.22, 12.92

0 1 0 08 0 0

... .

23012

Option

0 = Mit Gangreserve 1 = Ohne Gangreserve nur

12.11.8.230.1000

Betriebsnennspannung

012 = 12 V AC/DC 024 = 24 V AC/DC 230 = 230 V AC

Spannungsart

0 = AC (50/60 Hz)/DC

Siehe Auflistung “Alle Ausführungen”

8 = AC (50/60 Hz)

Alle Ausführungen

12.01.8.230.0000

12.11.8.230.0000

12.11.8.230.1000

12.21.0.012.0000

12.21.0.024.0000

12.21.8.230.0000

12.22.0.024.0000

12.22.8.230.0000

12.31.8.230.0000 - Tagesprogramm

12.31.8.230.0007 - Wochenprogramm

12.71.0.024.0000

12.71.8.230.0000

12.91.8.230.0000

12.91.8.230.0090

12.92.8.230.0000

Ausführung Unterschieden wird nur bei 12.31

0 = Tagesprogramm 7 = Wochenprogramm

Spezieller Typ

0 = Standard

Computer-Programmierung

9 =

nur 12.91.8.230.0090

Allgemeine Angaben

Isolationseigenschaften 12.01, 12.11, 12.31 12.21, 12.22, 12.71, 12.91, 12.92

Spannungsfestigkeit zwischen

geöffneten Kontakten V AC

Weitere Daten 12.01, 12.11, 12.31 12.21, 12.22, 12.71, 12.91, 12.92

Gangreserve 70 h (nach 80 h Spannungsversorgung) 6 Jahre Wärmeabgabe an die Umgebung

ohne Kontaktstrom W 1.5 2 bei Dauerstrom W 2.5 3 (1 Wechsler) 4 (2 Wechsler)

Drehmoment Nm 1.2 1.2

Max. Anschlussquerschnitt eindrähtig mehrdrähtig eindrähtig mehrdrähtig

1,000 1,000

mm21x6 / 2x4 1x6 / 2x2.5 1x6 / 2x4 1x6 / 2x2.5

AWG 1x10 / 2x12 1x10 / 2x14 1x10 / 2x12 1x10 / 2x14

Page 5

Anschlussbilder

Serie 12 - Zeitschaltuhr 16 A

Typ 12.01

Schalterstellung: O = Dauernd ausgeschaltet AUTO = Automatikbetrieb

I = Dauernd eingeschaltet

Lösen der Anschlussabdeckhaube:

- Sperrhebel nach unten drücken und Kappe nach vorne abziehen

Einstellung der Schaltzeit:

- Transparenten Deckel abnehmen Jeder nach aussen gedrückte Reiter bewirkt eine Einschaltzeit von 30 Min.

- Einstellung der aktuellen Zeit am zentralen Drehknopf

Typ 12.11.8.230.0000 (mit 70 h Gangreserve) Typ 12.11.8.230.1000 (ohne Gangreserve)

Schalterstellung:

= Automatikbetrieb

I = Dauernd eingeschaltet

Einstellung der Schaltzeit:

- Transparente, plombierbare Abdeckung hochklappen Jeder nach links gedrückte Reiter bewirkt eine Einschaltzeit von 15 Min.

- Einstellen der aktuellen Zeit durch Drehen des Schaltrades nach unten

Typ 12.31.8.230.0000 Tagesprogramm Typ 12.31.8.230.0007 Wochenprogramm

Schalterstellung:

I = Dauernd eingeschaltet AUTO = Automatikbetrieb O = Dauernd ausgeschaltet

Einstellung der Schaltzeiten:

- Transparenten Deckel abnehmen

- Einstellung der aktuellen Zeit an der zentralen, transparenten Scheibe

- Jeder nach aussen gedrückte Reiter bewirkt eine Einschaltzeit

von 15 min bei der Tagesprogammuhr von 60 min bei der Wochenprogrammuhr

Typ 12.21 Typ 12.22

Anschlüsse 4, 5, 6, nur bei Typ 12.22

Einstellung der Schaltzeiten:

Über Funktionstasten nach Bedienungsanleitung

- Wochentag und Uhrzeit

- Wochenprogramm

- Automatische Sommerzeit- / Winterzeit - Umschaltung

- Lesen und Löschen der Schaltzeiten

Page 6

Anschlussbilder

Typ 12.71

Das Bedienteil ist zur Programmierung von Hand oder mit PC steckbar ausgeführt

Einstellung der Schaltzeiten:

Über Funktionstasten nach Bedienungsanleitung

- Wochentag und Uhrzeit

- Wochenprogramm

- Automatische Sommerzeit- / Winterzeit - Umschaltung

- Lesen und Löschen der Schaltzeiten

Serie 12 - Zeitschaltuhr 16 A

Page 7

Zubehör

Serie 12 - Zeitschaltuhr 16 A

PC-Programmierset für den Typen 12.71, 12.91.8.230.0090 012.90

Dieses Programmierset ermöglicht eine schnelle und einfache Programmierung der Zeitschaltuhr mit einem Computer. Der Programmtransfer kann mittels eines programmierbaren Schlüssels erfolgen [beim Typ 12.91.8.230.0090 (beigepackt) oder durch den Direktanschluss am Typ 12.71]. Inhalt: Programmier-Adapter, USB-Kabel (1,8 Meter lang), Software.

012.90

1. Adapter-Anschluss

2. Software-Start

AdapterPC PCSoftware Adapter

3. Anschluss der Schaltuhr

Memory-Schlüssel

Zeitschaltuhr

12.71

PC Adapter

4. Programm-Transfer

Memory-Schlüssel

PC Programmier-Software

Einfache und intuitive Anwender-Software für Windows 2000/XP/Vista.

Zeitschaltuhr

12.71
