3
Bestellbezeichnung
Spulendaten
Nenn- Spulen- Arbeitsbereich
Widerstand
Bemessungs-
spannung code strom
U
N
U
min
U
max
R I
VVVΩ mA
8 8.008 6,8 8,8 6,5 360
12 8.012 10,2 13,2 13,5 245
24 8.024 20,4 26,4 41 135
48 8.048 40,8 52,8 186 68
110 8.110 93,5 121 970 26
120 8.120 102 132 1.380 24
230 8.230 196 253 4.200 12,5
240 8.240 204 264 4.400 12
AC Ausführung
Nenn- Spulen- Arbeitsbereich
Widerstand
Bemessungs-
spannung code strom
U
N
U
min
U
max
R I
VVVΩ mA
12 9.012 10,8 13,2 115 104
24 9.024 21,6 26,4 460 52,2
48 9.048 43,2 52,8 1.850 25,9
110 9.110 99 121 9.700 11,3
DC Ausführung
Anwendungshinweis zu max. Ansteuerdauer:
Es wird empfohlen bei einer längeren Einschaltzeit als 20 min zur besseren Ventilation einen Abstand von 9 mm zu den benachbarten
Bauelementen einzuhalten, oder 50 % ED bei einer Einschaltdauer von 10 min nicht zu überschreiten.
Beispiel: Serie 22, Modulbauart, mit 1 Schliesser für 20 A, zum Anschluss an 24 V DC, Kontaktmaterial AgSnO2.
Kontaktmaterial
4 = AgSnO
2
Spulennennspannungen
Siehe Spulentabelle
Spannungsart
8 = AC (50/60 Hz)
9 = DC
Serie
Typ
2 =
Für
Tragschiene DIN EN 60715 TH35
Anzahl der Kontakte
1 = 1 Schliesser
2 = 2 Schliesser
3 = 1 Schliesser + 1 Öffner
4 = 2 Öffner
2 1 09 0 0
... .
02422 4

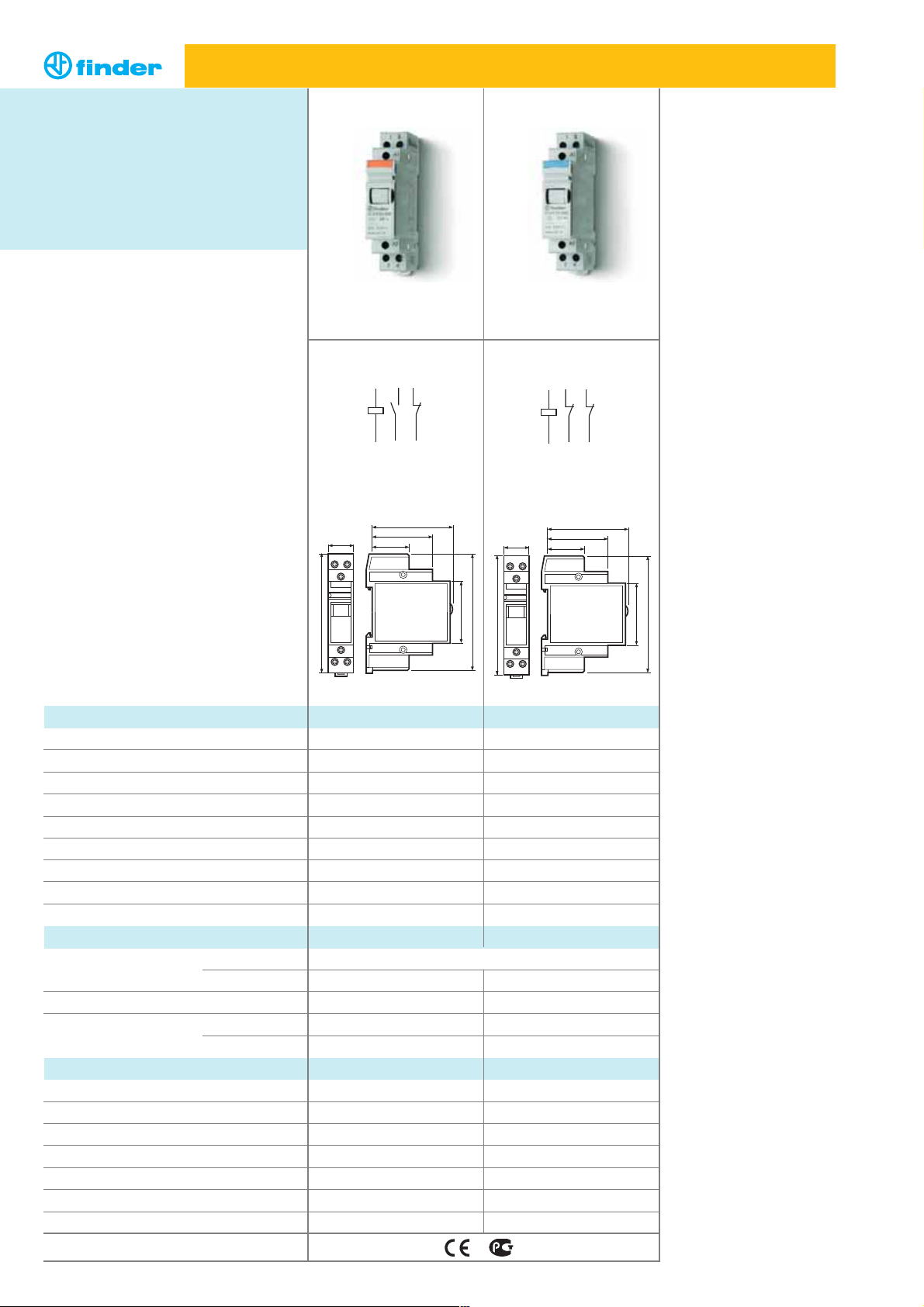

Serie 22 - Installations-Relais, 20 A
Allgemeine Angaben
Kontaktdaten
Zulässige Kontaktbelastung
Glühlampen
(230V) W 1.000
Leuchtstofflampen kompensiert
(230V) W 360
Isolationseigenschaften
Spannungsfestigkeit
Zwischen A1-A2 und Kontakten
V AC 3.500
Zwischen offenen Konatakten
V AC 2.000
Zwischen benachbarten Konatkten
V AC 2.000
Weitere Daten
Prellzeit beim Schliesser des Schliessers/Öffners ms
5 / 10
Wärmeabgabe an die Umgebung
ohne Kontaktstrom
W1,2
bei Dauerstrom
W 3,2 (22.21, 22.23) 5,2 (22.22, 22.24)
Drehmoment
Nm 0,8
Spulenanschlüssen Kontaktanschlüssen
Max.
Anschlussquerschnitt eindrähtig mehrdrähtig eindrähtig mehrdrähtig
mm21x4 / 2x2,5 1x2,5 / 2x2,5 1x6 / 2x6 1x6 / 2x4
AWG 1x12 / 2x14 1x14 / 2x14 1x10 / 2x10 1x10 / 2x12
